NAUDOJIMO INSTRUKCIJA J-165 Novus

1.1 Atitikties deklaracija: Su visiška atsakomybe pareiškiame, kad šis NOVUS elektrinis takeris atitinka specialius EB direktyvų * apie mašinas saugos ir sveikatos reikalavimus. Prietaisas atitinka toliau nurodytas normas: ** pagal direktyvų nurodymus ***. Išleidimas ****.

LV

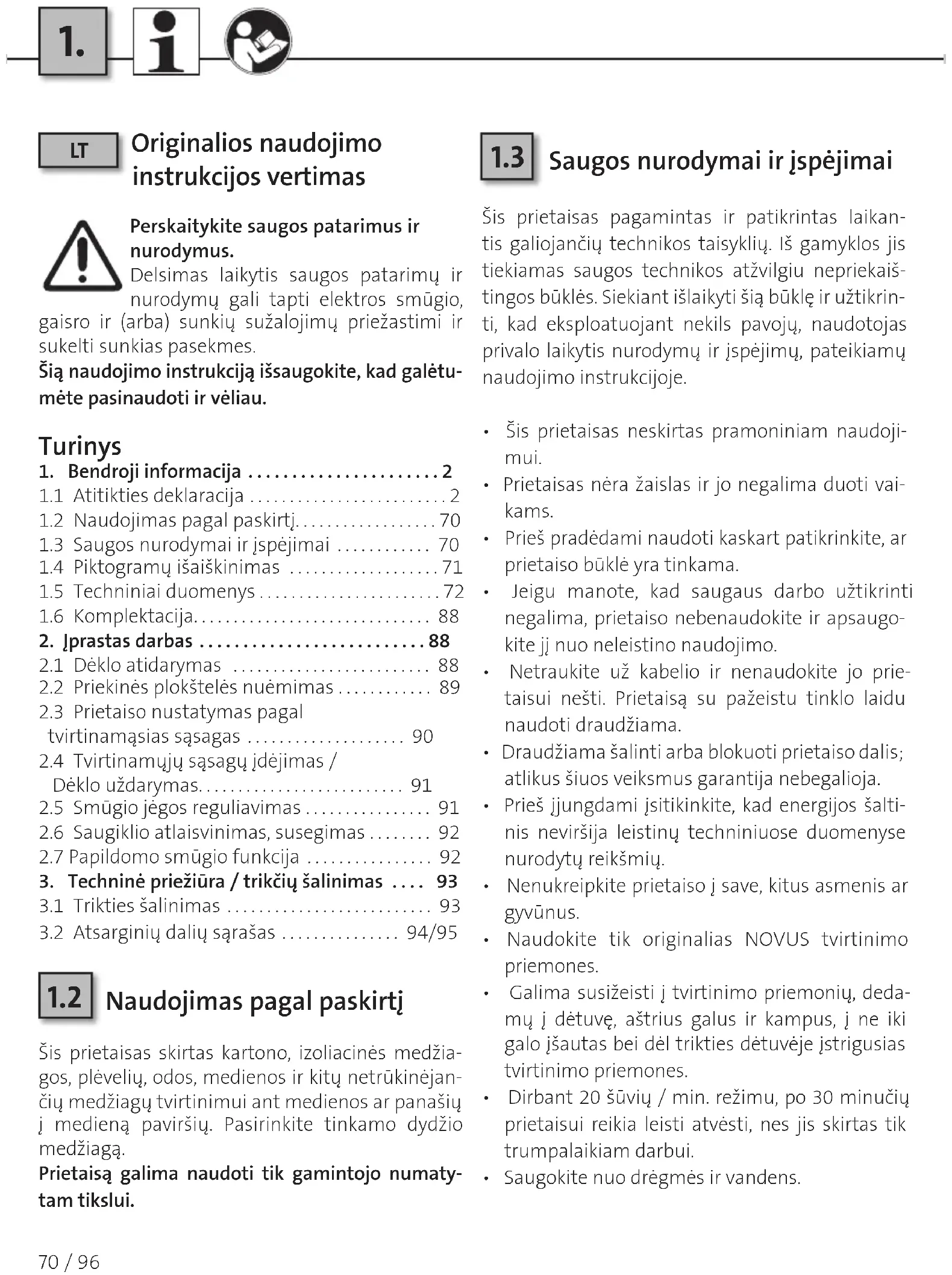

Originalios naudojimo instrukcijos vertimas 70

Originalios naudojimo instrukcijos vertimas

Perskaitykite saugos patarimus ir nurodymus.

Delsimas laikytis saugos patarimų ir nurodymų gali tapti elektros smūgio, gaisro ir (arba) sunkių sužalojimų priežastimi ir sukelti sunkias pasekmes.

Šią naudojimo instrukciją išsaugokite, kad galėtumėte pasinaudoti ir vėliau.

Turinys

1. Bendroji informacija ..... 2
   1.1 Atitikties deklaracija 2
   1.2 Naudojimas pagal paskirtj....70
   1.3 Saugos nurodymai ir jspėjimai .... 70
   1.4 Piktogramų išaiškinimas ....71
   1.5 Techniniai duomenys 72
   1.6 Komplektacija.... 88
2. Iprastas darbas ....88
   2.1 Déklo atidarymas 88
   2.2 Priekinės plokštelės nuėmimas 89
   2.3 Prietaiso nustatymas pagal tvirtinamąsias sąsagas 90
   2.4 Tvirtinamuju sąsagų įdėjimas / Dėklo uždarymas.... 91
   2.5 Smūgio jėgos reguliavimas 91
   2.6 Saugiklio atlaisvinimas, susegimas ..... 92
   2.7 Papildomo smūgio funkcija 92
3. Techninė priežiūra / trikčių šalinimas .... 93
   3.1 Trikties šalinimas 93
   3.2 Atsarginių dalių sąrašas ..... 94/95

1.2

Naudojimas pagal paskirtj

Šis prietaisas skirtas kartono, izoliacinės medžiagos, plėvelių, odos, medienos ir kitų netrūkinėjančių medžiagų tvirtinimui ant medienos ar panašių į medieną paviršių. Pasirinkite tinkamo dydžio medžiagą.

Prietaisą galima naudoti tik gamintojo numatytam tikslui.

1.3

Saugos nurodymai ir jspėjimai

Šis prietaisas pagamintas ir patikrintas laikan-tis galiojančių technikos taisyklių. Iš gamyklos jis tiekiamas saugos technikos atžvilgiu nepriekaiš- tingos būklės. Siekiant išlaikyti šią būklę ir užtikrinti, kad eksploatuojant nekils pavojų, naudotojas privalo laikytis nurodymų ir įspėjimų, pateikiamų naudojimo instrukcijoje.

• Šis prietaisas neskirtas pramoniniam naudojimui.
• Prietaisas nėra žaislas ir jo negalima duoti vai-kams.
• Prieš pradėdami naudoti kaskart patikrinkite, ar prietaiso būklė yra tinkama.
• Jeigu manote, kad saugaus darbo užtikrinti negalima, prietaiso nebenaudokite ir apsaugokite jì nuo neleistino naudojimo.
• Netraukite už kabelio ir nenaudokite jo prietaisui nešti. Prietaisą su pažeistu tinklo laidu naudoti draudžiama.
• Draudžiama šalinti arba blokuoti prietaiso dalis; atlikus šiuos veiksmus garantija nebegalioja.
• Prieš jjungdami įsitikinkite, kad energijos šaltinis neviršija leistinų techniniuose duomenyse nurodytų reikšmių.
• Nenukreipkite prietaiso j save, kitus asmenis ar gyvūnus.
• Naudokite tik originalias NOVUS tvirtinimo priemones.
• Galima susižeisti j tvirtinimo priemonių, deda-mų j dėtuve, aštrius galus ir kampus, į ne iki galo įšautas bei dėl trikties dėtuveje įstrigusias tvirtinimo priemones.
• Dirbant 20 šūvių / min. režimu, po 30 minučių prietaisui reikia leisti atvėsti, nes jis skirtas tik trumpalaikiam darbui.
  • Saugokite nuo drègmès ir vandens.

1.

NOVUS

J-165

• Po darbo ištraukite kištuką. Jeigu prietaisas prijungtas prie elektros tinklo, nepalikite jo be priežiūros.

• Maždaug po 1000 šūvių kabių iššovimo vietą reikia sutepti lašeliu skystos alyvos.

• Esant poreikiui, prietaisą išvalykite minkštu tep-tuku.

• Atidaryti prietaisą gali tik apmokyti aptarnavi-mo skyriaus darbuotojai.

1.4

Piktogramų išaiškinimas

Perskaitykite naudotojo informa- ciją / saugos nurodymus

DÈMESIO

Atjunkite prietaisą nuo srovės

Naudokite apsauginius akinius ir ausines

Svarbi informacija

lprastas darbas

Techninės priežiūros nurodymai / trikčių šalinimas

Prijunkite prietaisą prie elektros maitinimo

Atitinka visas atitinkamas ES sau- gos direktyvas

„Intertek“ patvirtina, kad gaminys atitinka prietaisų ir gaminių sau-gos įstatymą

Apsaugos klasė II (dviguba izolia-cija, jžemintas kištukas nereika-lingas.)

Nešalinkite kartu su buitinėmis atliekomis

1.

1.5 Techniniai duomenys

• Tinklo jtampa / dažnis: 230V / 50Hz
- Saugikliai: min. 10 A vid. inertiškas; maks. 16 A vid. inertiškas
- Elektros įvadas: 3 m ilgio laidas, 2 gyslų (2 x 1 mm ^2 ) 031-0331 kištukas CEE 7/17, lizdas, tipas EF 031-0336 kištukas, tipas J, lizdas, tipas J
- Elektros laido ilgintuvas: maks. 10 m esant 1,5 mm ^2 gyslos skerspjūviui
- Impulsų seka: maks. 20 šūvių / min., S2 30 min.
- Elektros impulsų daviklis: apsaugotas nuo radijo trikdžių
- Temperatūros diapazonas: nuo -10°C iki 40°C
- Matmenys: 205 mm aukščio, 233 mm ilgio, 56 mm pločio
• Svoris: 1750 g
- Triukšmo emisija: nustatyta remiantis EN 60745-1: Garso slėgio lygis A, LpA = 84 dB(A); Paklaida KpA = 2,5 dB(A) Garso slėgio lygis A, LWA = 95 dB(A); paklaida KWA = 2,5 dB(A)

Dévékite apsaugines ausines!

- Vibration: bendras vibracijos lygis nustatytas remiantis EN 60745-1 Vibraciju emisijos reikšmė ah = 3,2 m/s ^2 ; paklaida K = 1,5 m/s ^2

- Nurodytosios vibracijų ir triukšmo emisijų reikšmės išmatuotos pagal standartizuotą bandymų metodą ir gali būti naudojamos lyginti su elektros prietaisais. - Nurodytosios vibracijų ir triukšmo emisijų reikšmės gali būti naudojamos ir laikinai apkrovai jvertinti.

Jspėjimas

- Priklausomai nuo elektros prietaiso naudojimo būdo, ypač nuo apdorojamos medžiagos rūšies, vibracijų ir triukšmo emisijos faktinio elektros prietaiso naudojimo metu gali skirtis nuo nurodytų reikšmių. - Nustatykite papildomas saugos priemones naudotojui apsaugoti įvertinę vibracinę apkrovą faktinio naudojimo metu (atsižvelkite į darbinio ciklo dalis, pvz., laiką, kai elektros prietaisas būna išjungtas, ir tokias, kai jis būna įjungtas, tačiau veikia be apkrovos).

1.

novus

J-165
