J-165 - 订书机 Novus - 免费用户手册

用户手册 J-165 Novus

1.1 一致性声明：我方全权负责声明本款VUS电动钉枪符合欧盟产品安全指令*的相关安全及健康要求。设备符合下列标准：**根据指令规定***。版本****。

* 2001/95/EG
** EN 60745-1, EN 60745-2-16, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3
*** 2006/42/EG, 2014/30/EU, 2011/65/EU

Typ/Type:

NOVUS

J-165

未按照安全提示的操作可引起电击、火灾及严重伤害等后果。

此操作说明需为之后的需要而保存。

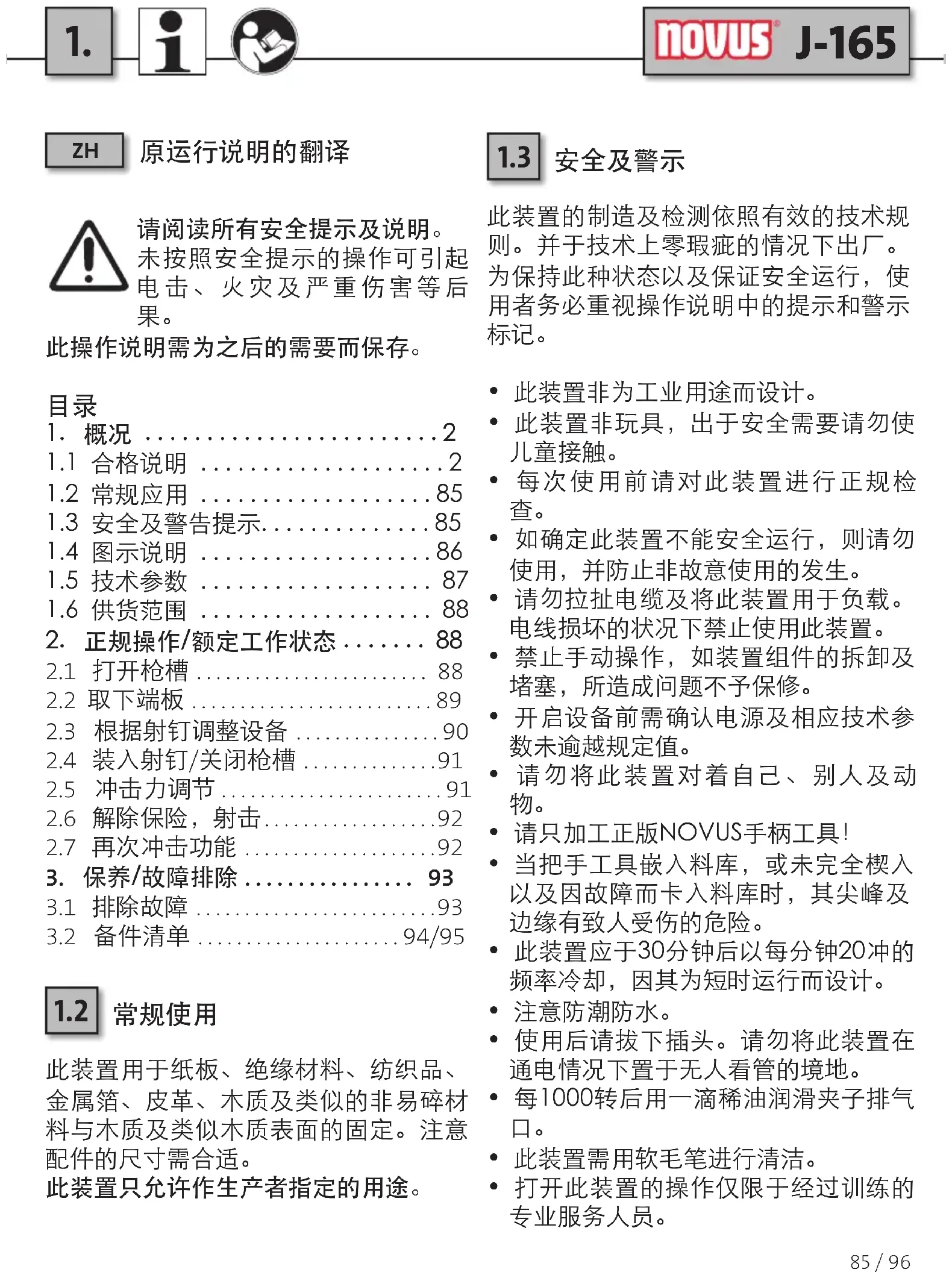

目录

1. 概况 …… 2

1.1 合格说明 …… 2

1.2 常规应用 ..... 85

1.3 安全及警告提示……85

1.4 图示说明 ..... 86

1.5 技术参数 87

1.6 供货范围 88

1. 正规操作/额定工作状态 ..... 88

2.1 打开枪槽 88

2.2 取下端板 ..... 89

2.3 根据射钉调整设备 ..... 90

2.4 装入射钉/关闭枪槽 ..... 91

2.5 冲击力调节 ..... 91

2.6 解除保险，射击....92

2.7 再次冲击功能 ..... 92

1. 保养/故障排除 ..... 93

3.1 排除故障 ..... 93

3.2 备件清单 94/95

1.2 常规使用

此装置用于纸板、绝缘材料、纺织品、金属箔、皮革、木质及类似的非易碎材料与木质及类似木质表面的固定。注意配件的尺寸需合适。

此装置只允许作生产者指定的用途。

1.3 安全及警示

此装置的制造及检测依照有效的技术规则。并于技术上零瑕疵的情况下出厂。为保持此种状态以及保证安全运行，使用者务必重视操作说明中的提示和警示标记。

• 此装置非为工业用途而设计。
• 此装置非玩具，出于安全需要请勿使儿童接触。
• 每次使用前请对此装置进行正规检查。
• 如确定此装置不能安全运行，则请勿使用，并防止非故意使用的发生。
• 请勿拉扯电缆及将此装置用于负载。电线损坏的状况下禁止使用此装置。
• 禁止手动操作，如装置组件的拆卸及堵塞，所造成问题不予保修。
• 开启设备前需确认电源及相应技术参数未逾越规定值。
• 请勿将此装置对着自己、别人及动物。
• 请只加工正版NOVUS手柄工具!
• 当把手工具嵌入料库，或未完全楔入以及因故障而卡入料库时，其尖峰及边缘有致人受伤的危险。
• 此装置应于30分钟后以每分钟20冲的频率冷却，因其为短时运行而设计。
• 注意防潮防水。
• 使用后请拔下插头。请勿将此装置在通电情况下置于无人看管的境地。
• 每1000转后用一滴稀油润滑夹子排气口。
• 此装置需用软毛笔进行清洁。
• 打开此装置的操作仅限于经过训练的专业服务人员。

1.

1.4 图示说明

请阅读使用说明/安全提示。

维护提示/故障排除

注意

给装置通电

（非使用状态下）将此装置与电源分离。

与各项欧盟权威标准一致

请使用视力及听力保护设备。

Intertek已证实，此产品符合装置与产品安全法。

重要信息

保护等级Ⅱ（双倍绝缘，无需有线插头。）

普通运行

请勿当做生活垃圾清除。

1.

novus J-165

1.5 技术参数

- 电源电压/频率：

230V / 50Hz

- 电源保险丝：

最小 10 A 半时滞；最大 16 A 半时滞

- 馈电线：

电缆 3 m 长，2 芯 (2×1 mm ^2 )

031-0331 CEE 7/17 插头，EF 类型插座

031-0336 J 类型插头，J 类型插座

- 电线延长线：

最长 10 m，芯线截面积 1.5 mm^2

- 脉冲序列:

最大 20 发/分钟，S2 30 分钟

- 电子脉冲传感器：

无线电屏蔽

- 温度范围：

-10℃至40℃

- 尺寸：

高：205 mm，长：233 mm，宽：56 mm

- 重量:

1750 g

- 噪声发射:

已相应查明的 EN 60745-1:

A级声平 LpA = 84 dB(A);

- 所给摆动废气排出值及噪声排出值经标准化检测方法测量得出，并可用于电模具的比对。

- 所给摆动废气排出值及噪声排出值也可用于对负载的临时性估测。

警告：

- 在电模具的使用过程中实际的摆动废气排出值及噪声排出值可与所给值有误差，这取决于电模具的适用方式，尤其是模具配件的加工方式。

- 请根据实际使用条件下摆动负荷的估算值确定操作人员的额外安全保障措施。

1.

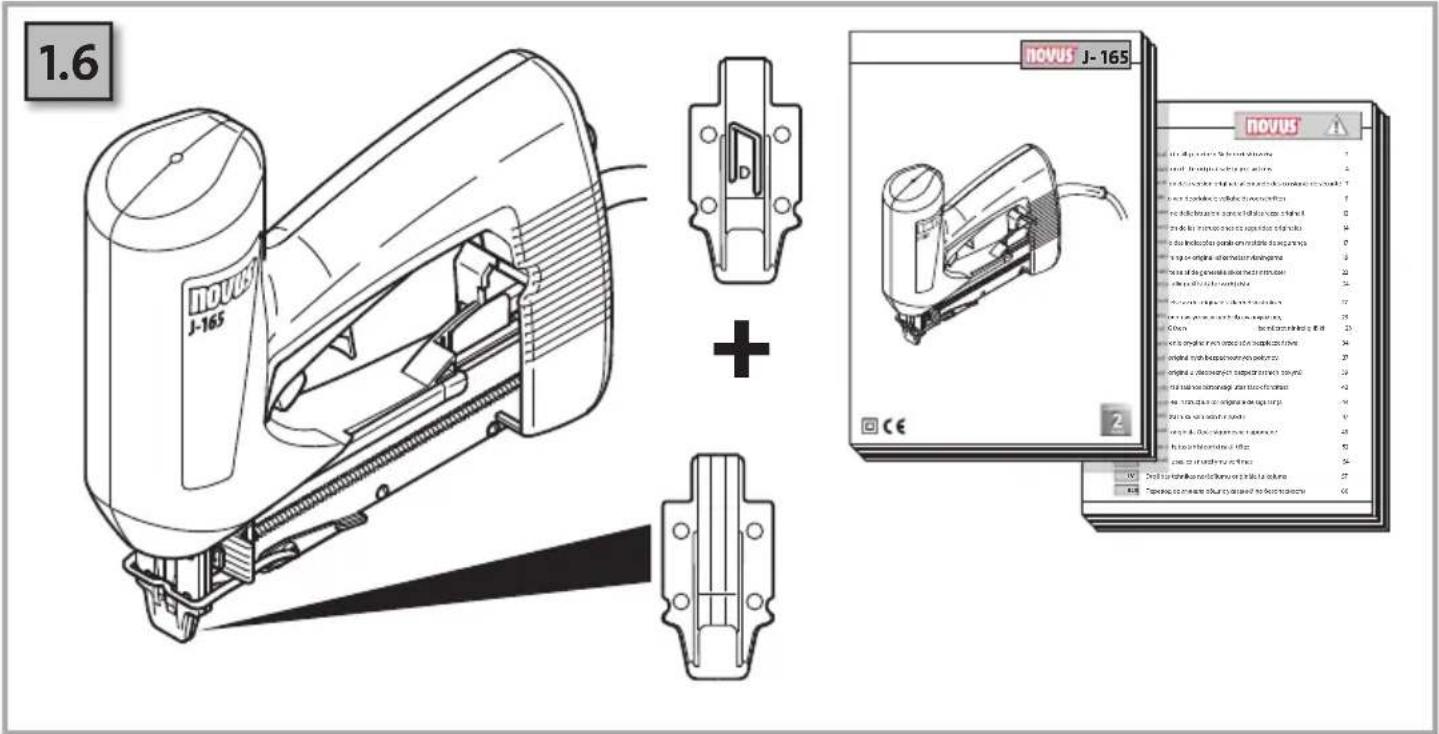

1.6 NOVUS J-165 NOVUS J-165 NOVUS A 2 CE 27 40 43 46 49 52 55 58 61 64 67 70 73 76 79 82 85 88 91 94 97 100 103 106 109 112 115 118 121 124 127 130 133 136 139 142 145 148 151 154 157 160 163 166 169 172 175 178 181 184 187 190 193 196 199 202 205 208 211 214 217 220 223 226 229 232 235 238 241 244 247 250 253 256 259 262 265 268 271 274 277 280 283 286 289 292 295 298 301 304 307 310 313 316 319 322 325 328 331 334 337 340 343 346 349 352 355 358 361 364 367 370 373 376 379 382 385 388 391 394 397 399 402

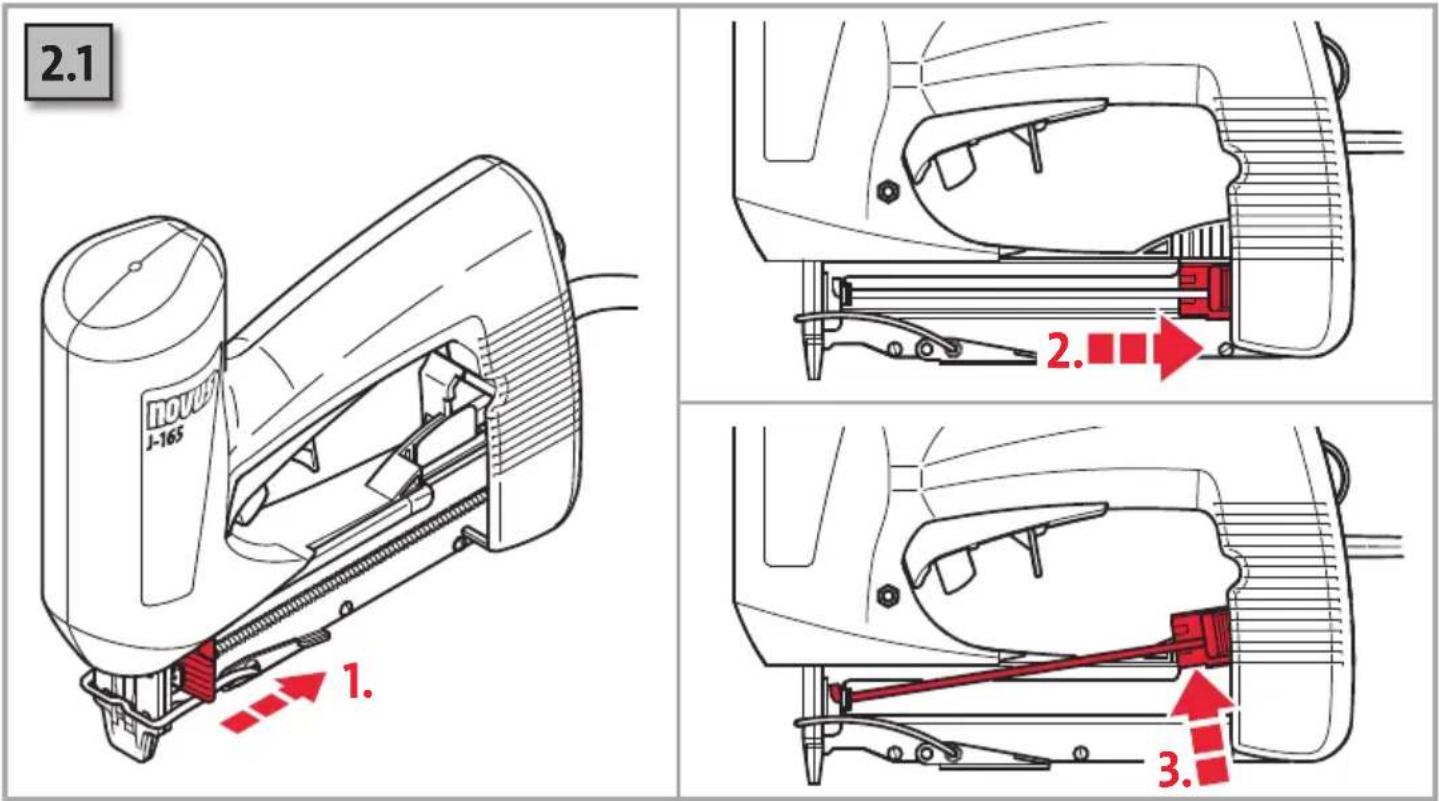

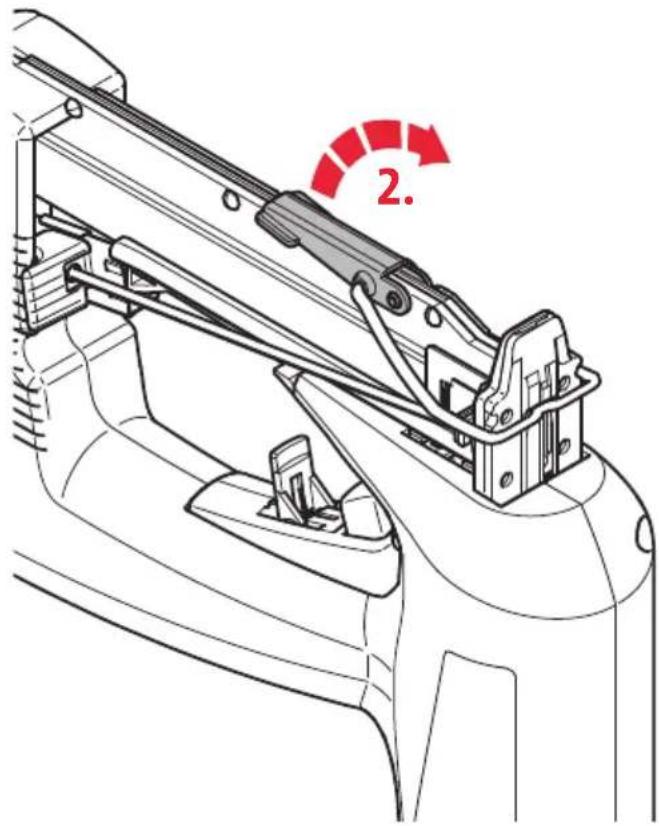

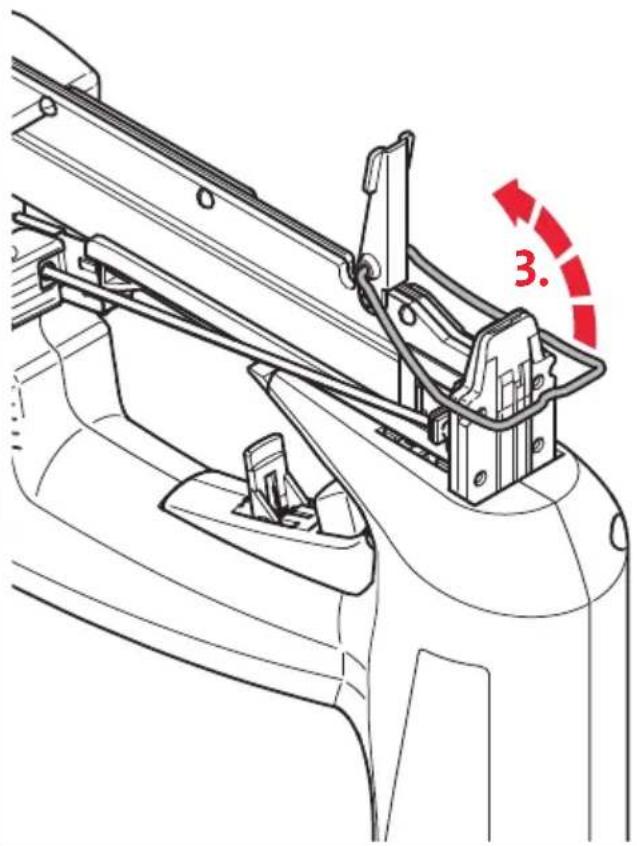

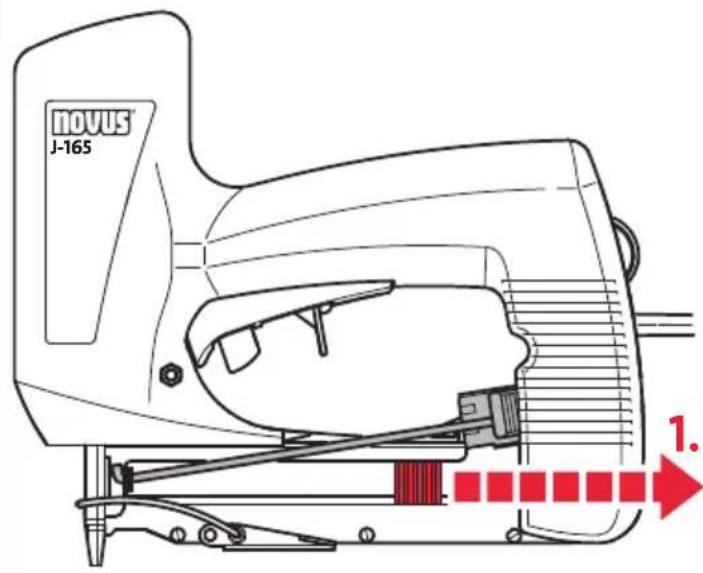

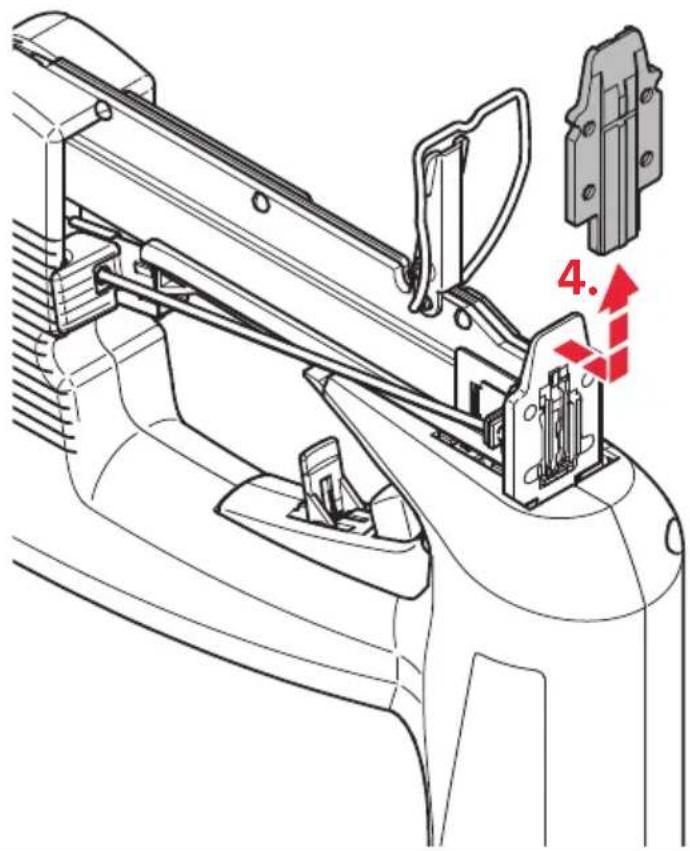

2.1 1. 2. 3.
