产品类型	锂离子电池无线钉枪
品牌	Novus
型号	J-551
额定电压	18 V 直流
电池类型	锂离子，兼容CAS 18 V
尺寸（长×高×宽）	246 × 178 × 81 毫米（不含腰带挂钩和电池）
重量	1510 克（不含电池）
工作温度范围	-20 °C 至 +50 °C
声压级 (L_pA)	80 dB(A)；不确定度 K=3 dB(A)
声功率级 (L_WA)	91 dB(A)；不确定度 K=3 dB(A)
振动 (ah)	3 m/s²；不确定度 K=1.5 m/s²
主要功能	接触式触发、LED灯、深度调节、扳机、功能选择器、平行挡块、腰带挂钩
钉仓容量	未指定
推荐钉类型	NOVUS原装固定件
维护	用软刷清洁；每射击1000次用一滴润滑油润滑
合规性	欧盟安全指令，EN 60745-1标准
包含配件	腰带挂钩，平行挡块

常见问题 - J-551 Novus

如何打开Novus J-551钉枪的钉仓？

要打开钉仓，按下钉仓锁（标识8）并将盖板向前滑动。

J-551使用哪种电池？

使用NOVUS品牌的18 V锂离子电池或任何兼容CAS（无线联盟系统）的电池。

如何调节钉入深度？

旋转深度调节旋钮（标识3）以根据材料调整钉的穿透深度。

如果钉子卡住怎么办？

断开电池，打开钉仓，用钳子取出卡住的钉子。请参阅说明书的故障排除部分。

如何维护Novus J-551钉枪？

用软刷清洁设备。每1000次射击，用一滴润滑油润滑钉出口。

我可以使用非NOVUS的钉子吗？

不，只能使用NOVUS原装固定件以确保工具的安全性和性能。

如何知道电池是否没电？

NOVUS锂离子电池配有容量指示器。按下电池按钮：LED显示电量；闪烁的LED表示电池即将耗尽。

使用时钉枪发热，这正常吗？

是的，快速射击或环境温度高可能导致发热。如果热保护启动，请让设备冷却后再继续使用。

如何更改J-551的射击模式？

使用功能选择器（标识5）在顺序射击和接触射击之间选择。详情请参阅说明书。

在哪里可以找到备件和配件？

请参阅说明书末尾的备件清单。联系您的NOVUS经销商或售后服务部门进行订购。

用户手册 J-551 Novus

疏于遵守安全提示和指示可能造成触电、火灾和/或重伤和其它后果。要保管好所有安全提示和指示，以备之后使用。

1 概述 86

1.1 常规使用 86
1.2 安全和警告提示 86
1.3 蓄电池使用提示 87
1.4 图形符号图例 87
1.5 技术数据 88

2 供货范围 89

3 正常运行 90

3.1 固定皮带挂钩 90
3.2 打开钉匣 90
3.3 放入固定工具 91
3.4 深度设置 92
3.5 平行挡块 92
3.6 插入蓄电池 92
3.7 解锁功能模式，触发射钉 ..... 93
3.8 移除蓄电池 95

4 故障排除 96

4.1 排除卡滞 96
4.2 故障显示 LED 97

5 备件清单/附件 98

1.1 常规使用

本设备用于将纸板、绝缘材料、纺织品、薄膜、皮革、木材和类似的非脆性材料固定到木材或类似于木材的表面上。要注意恰当的工件尺寸。只允许将设备用于生产商指定的用途。

蓄电池包 031-0367 用于在相应的 NOVUS 蓄电池电动工具中使用。只能在 NOVUS 充电器中充电。有 CAS 标识的蓄电池包与 CAS（无绳联盟系统）设备 100% 兼容。请联系您的经销商选择正确的设备。请注意所使用设备的使用说明书。比如显示充电器的充电过程，这方面的详情可参考充电器的使用说明书。对于因非常规使用造成的损失，由用户独自承担责任。必须遵守一般公认的事故防范规定和安全提示。

1.2 安全和警告提示

本设备是按照最新技术规则制造和检测的。它在没有安全技术缺陷的状态下出厂。为保持这一状态，确保安全运行，用户要注意本操作说明书中的提示和警告。

· 本设备不适合工业用途。
· 本设备不是玩具，要防止儿童接触到它。
· 每次调试前都要检查设备状态是否正常。
- 如果认为无法再安全运行，则要停止运行设备，并防止意外使用。
- 不允许移除或锁闭设备上零件等错误操作。错误操作可能造成危险，导致丧失质保。
- 只能加工原装 NOVUS 固定工具。
· 在需要时要用软刷清洁设备。
- 每射击约 1000 次要用一滴稀液状油润滑订书订出口。
- 只允许受到过专业的维修人员打开设备。
- 快速射钉和高环境温度可能造成设备升温。在过度升温时，会自动中断射钉功能，显示故障。使设备冷却！
- 请确保在应加工的位置上没有电线、水管或燃气管道（比如借助金属探测器）。
- 不得直视设备的 LED 灯 (2)!
- 只能将皮带挂钩 (6) 用于将设备挂入工具皮带中！
- 绝对不能在钉匣打开情况下运行设备！
· 在更换工位和存放设备时，将蓄电池与设备断开。将保护帽安装到蓄电池上！

1.3 蓄电池使用提示

在使用前将蓄电池包充电。不得为已经充满电的蓄电池包重新充电。在功率下降时，为蓄电池包重新充电。最佳保管温度为 10^ C 至 30^ C。允许的充电温度为 0^ C 至 50^ C

锂离子蓄电池包有电量和信号显示器（与型号有关）：

- 按下按键，通过 LED 灯显示充电状态。

- 如果某只LED灯闪烁，说明蓄电池包电量几乎已空，必须重新充电。

1.4 图形符号图例

阅读用户信息/安全提示

注意

移除蓄电池

使用眼睛和听力保护装置

重要信息

正常运行

维护指南/故障排除

符合相应欧盟安全准则

与 18V CAS 蓄电池兼容

以专业环保方式报废产品，将垃圾送到认可的回收站处置。请不要将产品的部件或包装与生活垃圾一同处理。

1.5 技术数据

额定电压：

18V DC

蓄电池型号：

锂离子

温度范围：

-20℃至+50℃

尺寸：

178 mm 高，246 mm 长，81 mm 宽

不含皮带挂钩和蓄电池的尺寸

重量（不含蓄电池）：

1510 g

噪音排放：

根据 EN 60745-1 测定

A 加权声压级 L_pA = 80 dB(A) ;

不稳定性 K_pA = 3 dB(A) ;

A 加权声功率级 L_WA = 91 dB(A) ;

根据 EN 60745-1 确定总振动值

振动排放值 ah = 3 m/s ^2 ;

不稳定性 K = 1,5 m/s ^4

• 指定的振动排放值和指定的噪音排放值是按照标准检测方法测定的，可与其它工具搭配使用，以比较电动工具。
• 指定的振动排放值和指定的噪音排放值也可用于暂时评估污染情况。

警告：

- 振动和噪音排放在实际使用电动工具过程中可能与指定值存在偏差，无论以何种方式使用电动工具，尤其是以何种方式加工工件。

- 为保护操作人员，请以评估实际使用条件下的振动负荷为基础确定额外的防护措施（请考虑所有运行循环因素，比如关闭电动工具的时间以及虽然接通电动工具但没有负荷的时间）。

佩戴眼睛和听力保护装置！

我们保留为使设备进步而进行技术变更和改进的权利。

2

novus® J-550 / J-551

J-550 (031-0363) J-551 (031-0365)

NOVUS J-550/J-551 NOVUS CE

J-550 (031-0364) J-551 (031-0366) NOVUS J-550/J-551 8 mm 5000 CE

3

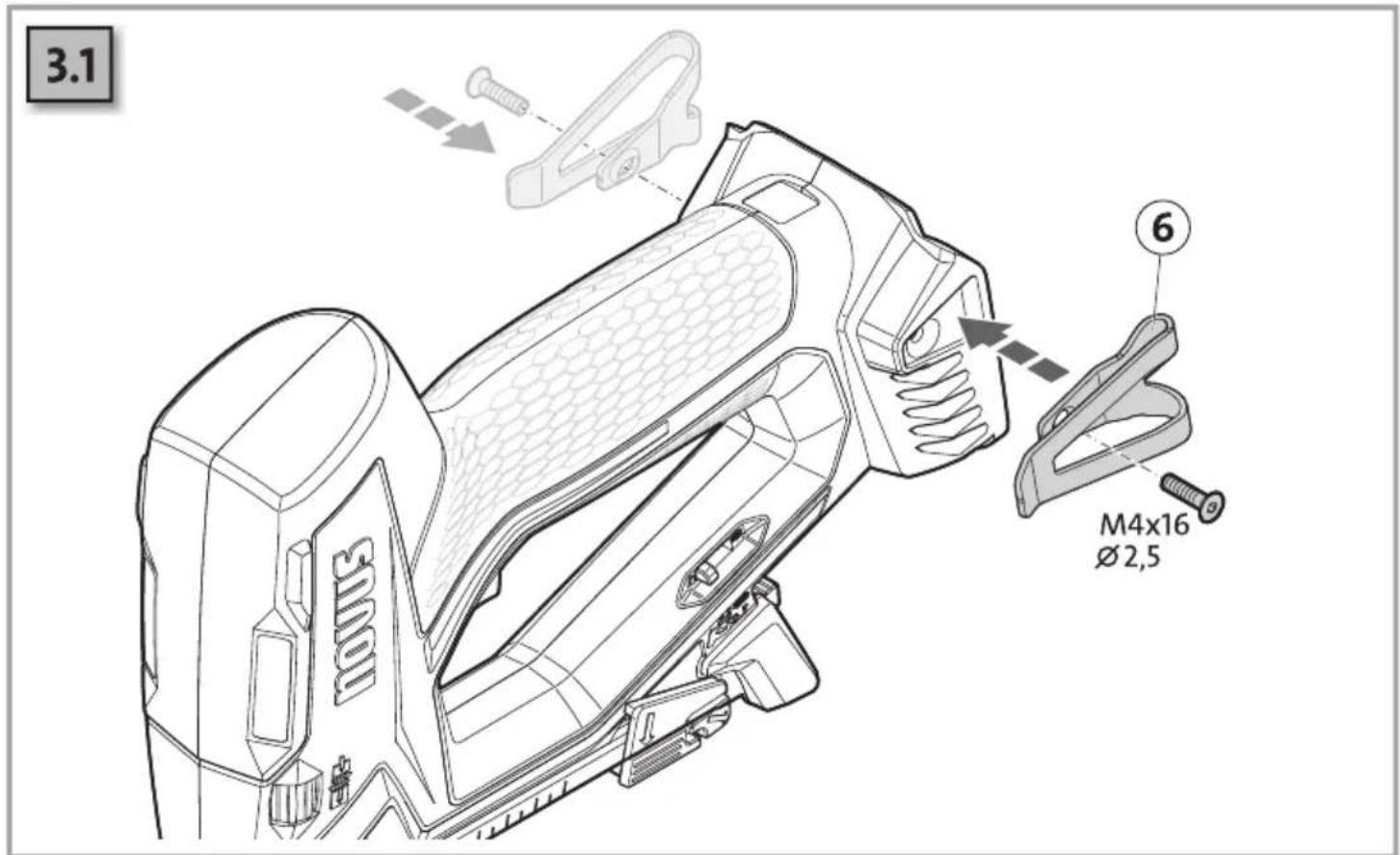

3.1 M4x16 Ø2,5

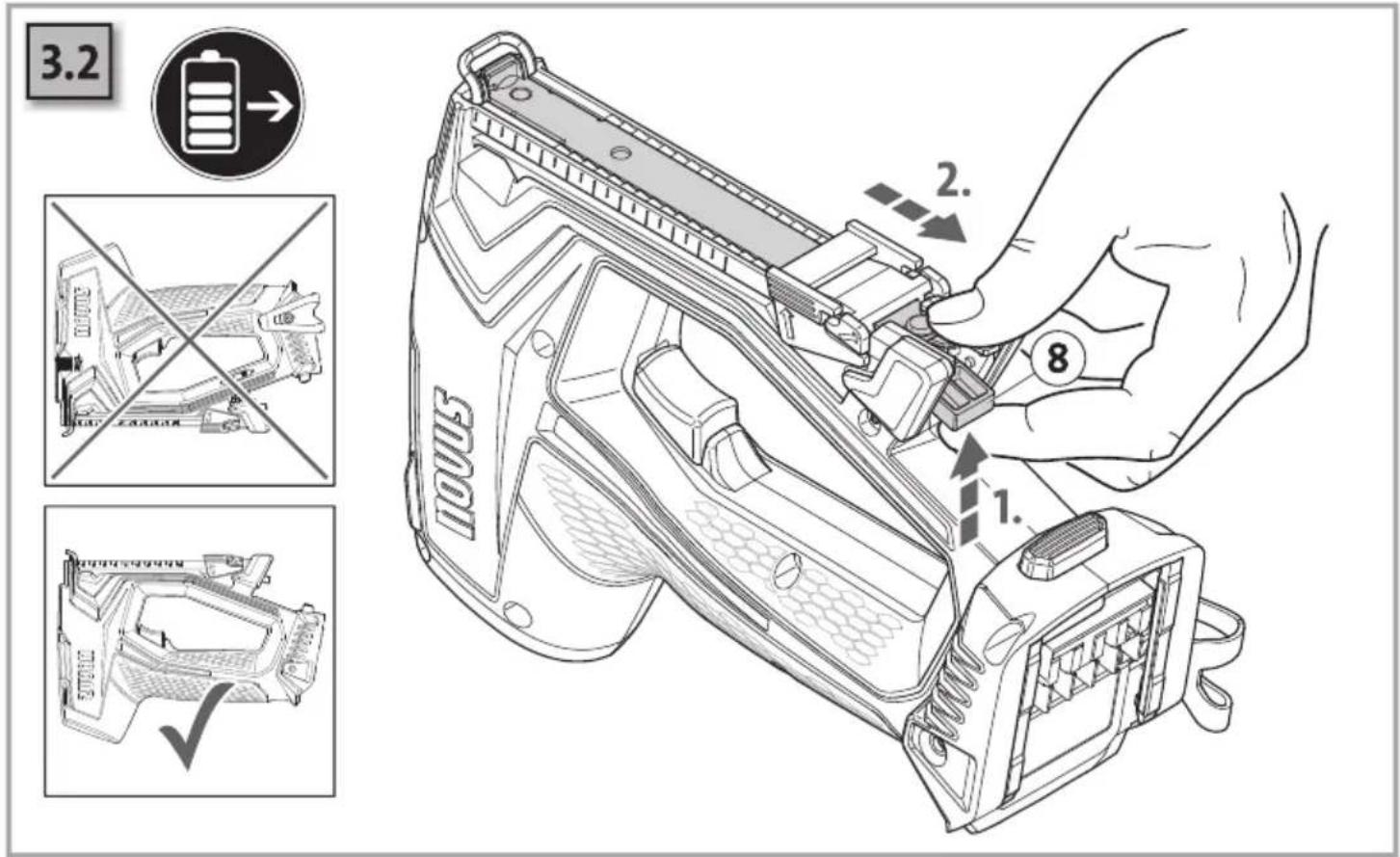

3.2 LOUIS 8

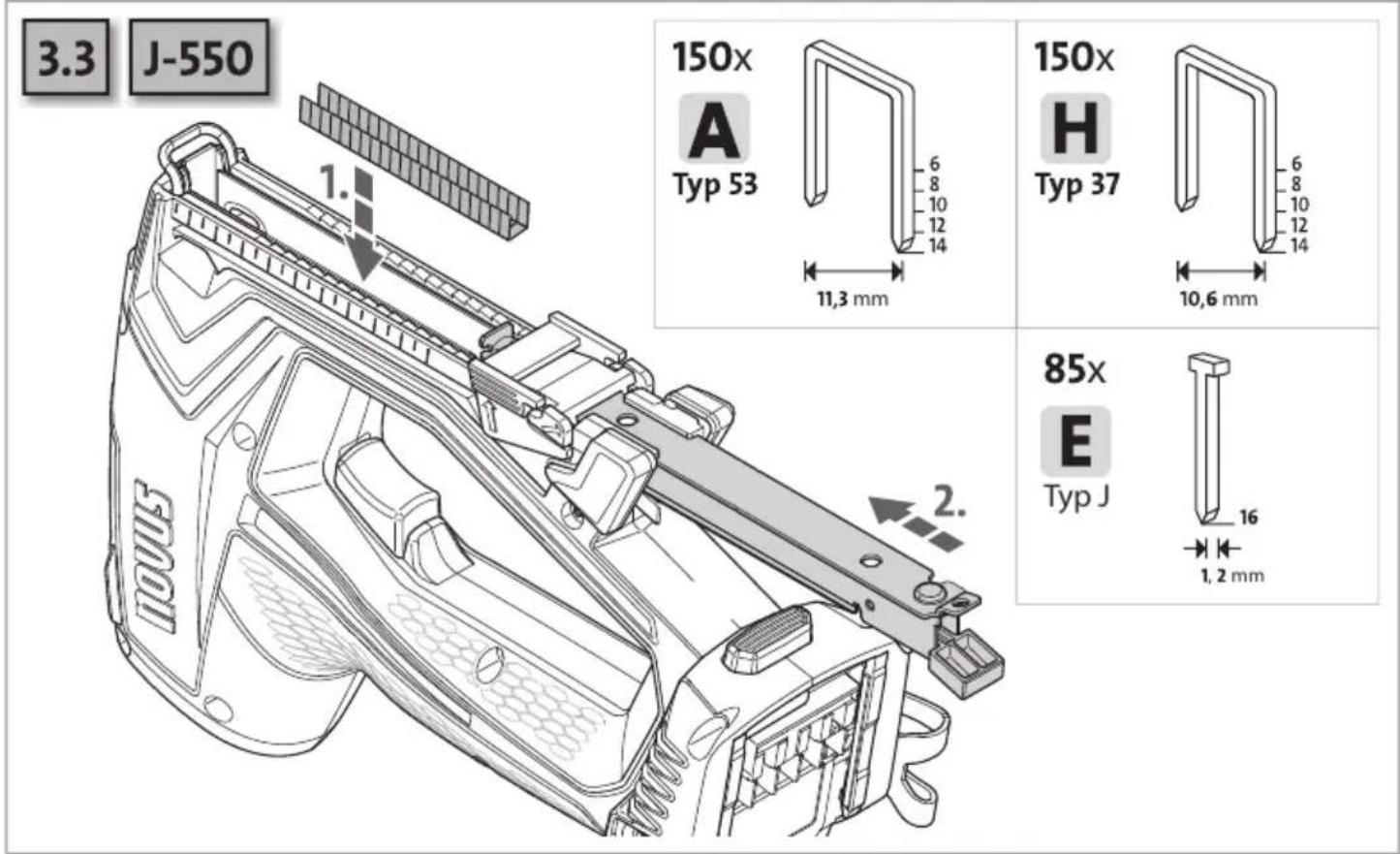

3.3 J-550 150x A Typ 53 6 8 10 12 14 11,3 mm 150x H Typ 37 6 8 10 12 14 10,6 mm 85x E Typ J 16 1,2 mm

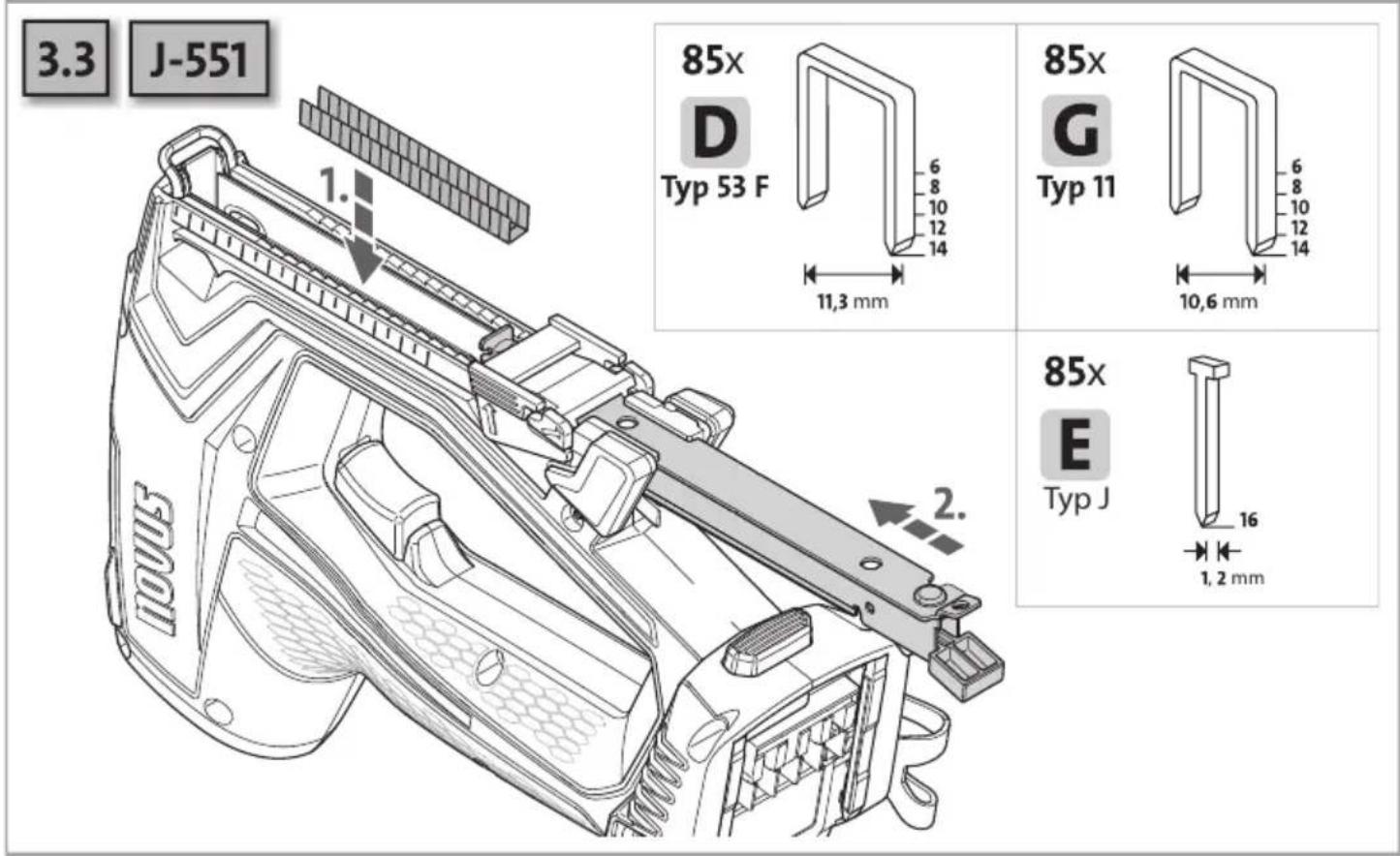

3.3 J-551 85x D Typ 53 F 6 8 10 12 14 11,3 mm 85x G Typ 11 6 8 10 12 14 10,6 mm 85x E Typ J 16 1,2 mm

3 ↓ → !

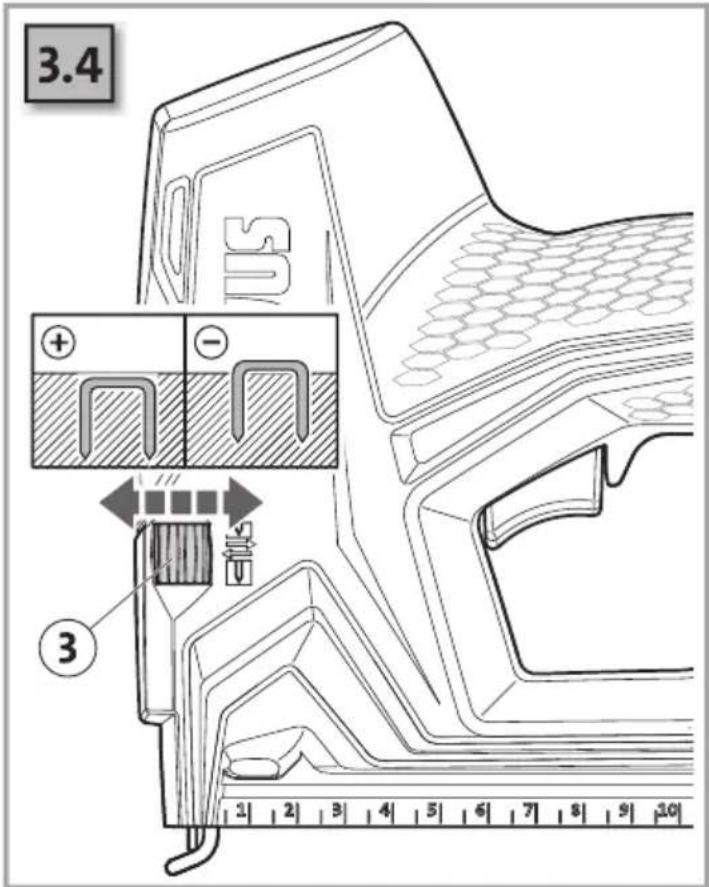

3.4 ③

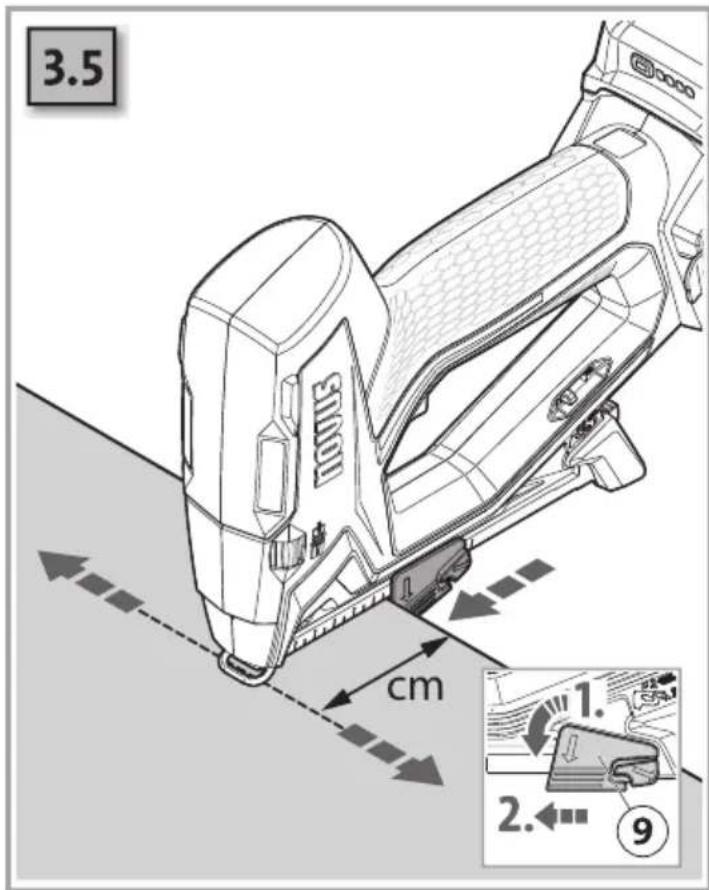

3.5 1. cm 1. 2. 9

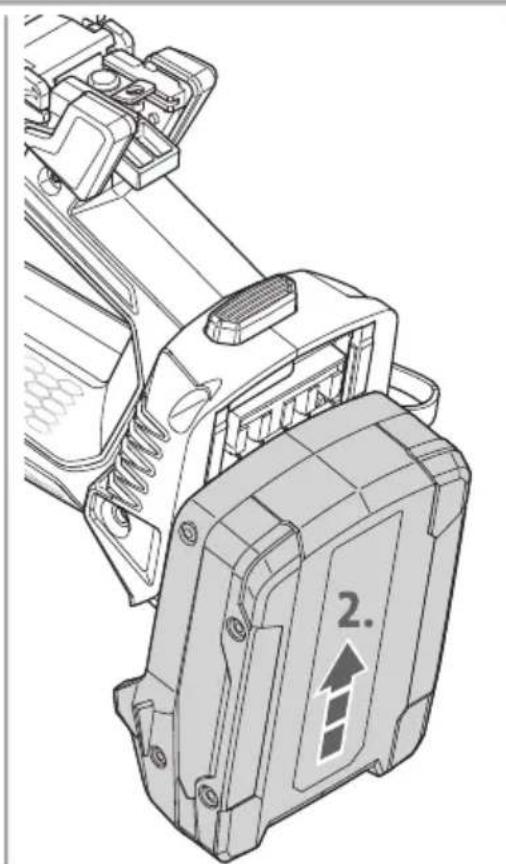

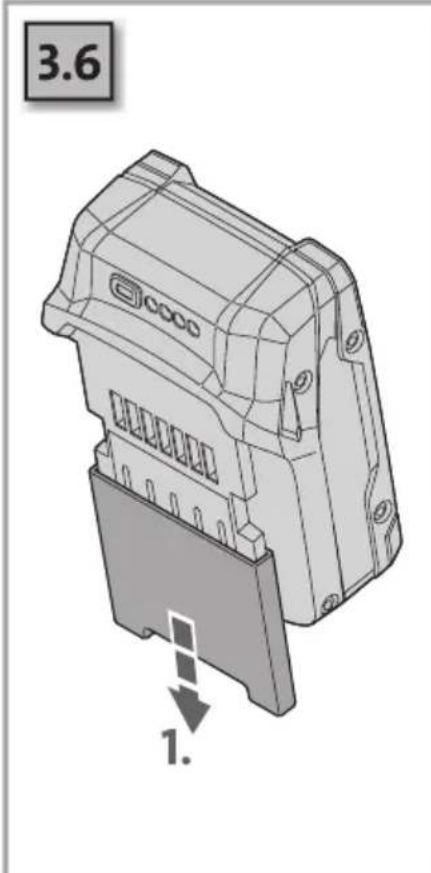

3.6 1.
