MANUAL DE UTILIZADOR J-165 Novus

1.1 Declaração de conformidade: Declaramos, sob exclusiva responsabilidade, que o pre-

sente agrafador eléctrico da NOVUS satisfaz todas as exigências em matéria de segurança e de saúde previstas na directiva do Parlamento Europeu relativa à segurança geral dos produtos *. O produto está em conformidade com as normas ou documentos normativos seguintes: ** de acordo com o disposto nas directivas ***. Emissão ****.

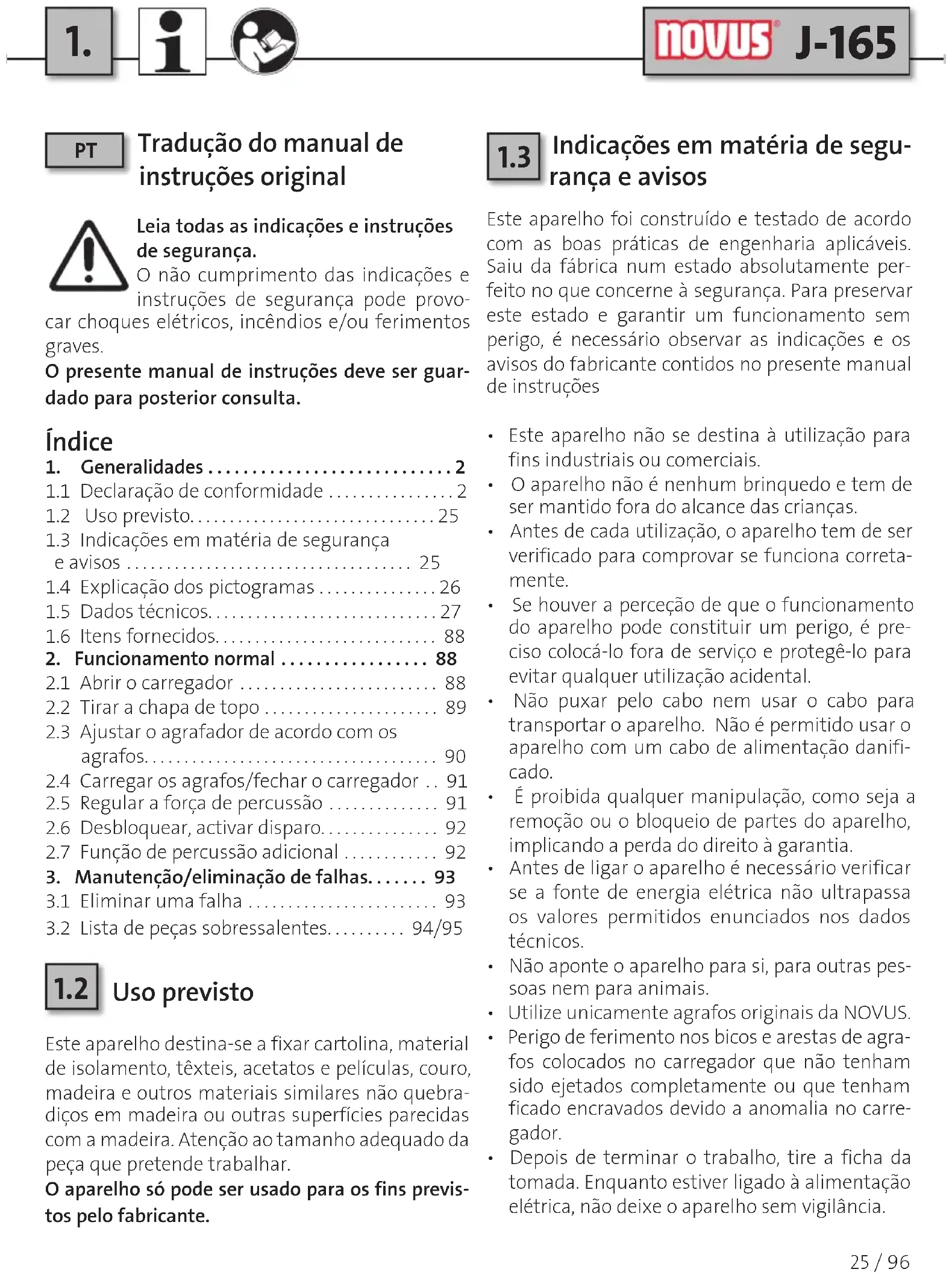

Tradução do manual de instruções original ......................................... 25

Leia todas as indicações e instruções de segurança.O não cumprimento das indicações e instruções de segurança pode provo-car choques elétricos, incêndios e/ou ferimentos graves.O presente manual de instruções deve ser guar-dado para posterior consulta. Índice 1. Generalidades ............................2. Declaração de conformidade ................. Uso previsto................................ Indicações em matéria de segurança e avisos .................................... . Explicação dos pictogramas ................ Dados técnicos.............................. Itens fornecidos............................ 2. Funcionamento normal ................. 88. Abrir o carregador ......................... . Tirar a chapa de topo ...................... . Ajustar o agrafador de acordo com os agrafos..................................... . Carregar os agrafos/fechar o carregador .. . Regular a força de percussão .............. . Desbloquear, activar disparo............... . Função de percussão adicional ............ 3. Manutenção/eliminação de falhas....... 93. Eliminar uma falha ........................ . Lista de peças sobressalentes.......... /

Uso previsto Este aparelho destina-se a fixar cartolina, material de isolamento, têxteis, acetatos e películas, couro, madeira e outros materiais similares não quebra-diços em madeira ou outras superfícies parecidas com a madeira. Atenção ao tamanho adequado da peça que pretende trabalhar. O aparelho só pode ser usado para os fins previs-tos pelo fabricante.

Tradução do manual de instruções original

Indicações em matéria de segu- rança e avisos Este aparelho foi construído e testado de acordo com as boas práticas de engenharia aplicáveis. Saiu da fábrica num estado absolutamente per-feito no que concerne à segurança. Para preservar este estado e garantir um funcionamento sem perigo, é necessário observar as indicações e os avisos do fabricante contidos no presente manual de instruções• Este aparelho não se destina à utilização para fins industriais ou comerciais.• O aparelho não é nenhum brinquedo e tem de ser mantido fora do alcance das crianças.• Antes de cada utilização, o aparelho tem de ser verificado para comprovar se funciona correta-mente. • Se houver a perceção de que o funcionamento do aparelho pode constituir um perigo, é pre-ciso colocá-lo fora de serviço e protegê-lo para evitar qualquer utilização acidental.• Não puxar pelo cabo nem usar o cabo para transportar o aparelho. Não é permitido usar o aparelho com um cabo de alimentação danifi-cado.• É proibida qualquer manipulação, como seja a remoção ou o bloqueio de partes do aparelho, implicando a perda do direito à garantia.• Antes de ligar o aparelho é necessário verificar se a fonte de energia elétrica não ultrapassa os valores permitidos enunciados nos dados técnicos.• Não aponte o aparelho para si, para outras pes-soas nem para animais.• Utilize unicamente agrafos originais da NOVUS. • Perigo de ferimento nos bicos e arestas de agra-fos colocados no carregador que não tenham sido ejetados completamente ou que tenham ficado encravados devido a anomalia no carre-gador.• Depois de terminar o trabalho, tire a ficha da tomada. Enquanto estiver ligado à alimentação elétrica, não deixe o aparelho sem vigilância. /

Ler as informações para o utili- zador/indicações em matéria de segurança ATENÇÃO Desligar o aparelho da alimenta- ção elétrica Usar equipamento de proteção para os olhos e para os ouvidos Informação importante Funcionamento normal Indicações para a manutenção/ eliminação de falhas Ligar o aparelho à alimentação elétrica Conformidade com as respetivas diretivas da UE aplicáveis em matéria de segurança A Intertek confirma que o produto satisfaz os requisitos da lei sobre a segurança de aparelhos e pro- dutos. Classe de proteção II (isolamento duplo, não é necessária uma ficha com ligação à terra.) Não eliminar juntamente com o lixo doméstico.

Explicação dos pictogramas

• Se o aparelho for usado com uma velocidade de disparos/minuto, ao fim de minutos é preciso deixá-lo arrefecer, porque o aparelho só é adequado para funcionar durante períodos limitados.

• Sempre que necessário, o aparelho deve ser limpo com um pincel macio.

• Após cada aprox. disparos é necessário lubrificar o ponto de saída de agrafos com uma gota de óleo de baixa viscosidade.

• Proteger o aparelho contra humidade e líquidos.

• O aparelho só pode ser aberto por pessoal de manutenção com formação adequada.27 / 96 J-165

• Tensão/frequência de rede: 230 V/50 Hz

• Fusível de rede: mín. 10 A de acção média-lenta; máx. 16 A de acção média-lenta

• Cabo de alimentação eléctrica: cabo de 3 m de comprimento, bifilar (2 x 1 mm

• Extensão eléctrica: máx. 10 m com fios com secção transversal de 1,5 mm

• Sequência de impulsos: máx. 20 disparos/min., S2 30 min.

• Gerador de impulsos eléctricos: desparasitado

• Intervalo de temperatura: -10 °C até 40 °C

• Dimensões: 205 mm de altura, 233 mm de comprimento, 56 mm de largura

• Emissão de ruídos: calculado em conformidade com a norma EN 60745-1: nível de pressão sonora ponderado A,

= 84dB(A); incerteza K pA = 2,5dB(A) nível de potência sonora ponderado A

= 95dB(A); incerteza K WA = 2,5dB(A) Usar proteção auricular!

• O valor de emissão de vibrações especificado e o valor de emissão de ruídos especificado foram medidos usando um processo de medi- ção normalizado e podem ser usados para comparar uma ferramenta elétrica com outra.

• O valor de emissão de vibrações especificado e o valor de emissão de ruídos especificado também podem ser usados para uma avaliação provisória da carga. Aviso:

• Durante a utilização real da ferramenta elétri- ca, as emissões de vibrações e as emissões de ruídos podem divergir dos valores especifica- dos, dependendo da maneira como a ferramen- ta elétrica é usada, especialmente do tipo de peça que se esteja a trabalhar.

• Defina medidas de segurança suplementares para proteger o utilizador, baseando-se numa avaliação da carga de vibrações real nas con- dições de funcionamento (pondere todas as proporções do ciclo de funcionamento, por exemplo, tempos em que a ferramenta elétrica está desligada e tempos em que está ligada, mas a funcionar sem carga). São reservados os direitos a alterações e melhoramentos que visem o aperfeiçoamento dos nossos aparelhos. /
