BEDIENUNGSANLEITUNG J-165 Novus

1.1 Konformitätserklärung: Wir erklären in alleiniger Verantwortlichkeit, dass dieser

NOVUS Elektrotacker den einschlägigen Sicherheits- und Gesundheitsanforderungen der EG-Produktsicherheitsrichtlinie * entspricht. Das Gerät stimmt überein mit den folgenden Normen: ** gemäß den Bestimmungen der Richtlinien ***. Ausgabe ****.

Herstellergarantie/Guarantee: 2 Jahre/2 Years Technische Unterlagen bei:/ Novus Dahle GmbH & Co.KG, Breslauer Str. 34-38, Technical file at: Dokumentationsbevollmächtigter/ Authorised person for documents D-49808 Lingen **** Lingen, 20XX-XX-XX Rev03 Frank Indenkämpen, Geschäftsführer/ Armin Rutenberg Geschäftsführer/ Managing Director Managing Director Novus Dahle GmbH & Co. KG

• Lesen Sie alle Sicherheitshinweise und Anweisungen.Versäumnis bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen und Fol-gen haben. Diese Bedienungsanleitung ist zum späteren Gebrauch aufzubewahren. Inhaltsverzeichnis 1. Allgemeines . Konformitätserklärung Bestimmungsgemäße Verwendung Sicherheits- und Warnhinweise Piktogrammlegende Technische Daten p. 2
• Lieferumfang p. 2
• . Normalbetrieb . Magazin öffnen Stirnplatte entnehmen Gerät auf Heftmittel einstellen Heftmittel einlegen/Magazin schließen Schlagkraftregulierung Entsichern, Schuß auslösen p. 88
• Nachschlagfunktion p. 3
• . Wartung/Störungsbeseitigung . Störung beseitigen Ersatzteilliste / p. 93

Bestimmungsgemäße Verwendung Dieses Gerät wird zum Befestigen von Karton, Isoliermaterial, Textilien, Folien, Leder, Holz und ähnlichen nicht spröden Materialien auf Holz- oder holzähnlichen Oberflächen eingesetzt. Auf eine geeignete Werkstückgröße ist zu achten. Das Gerät darf nur für den vom Hersteller vorgese-henen Zweck verwendet werden.

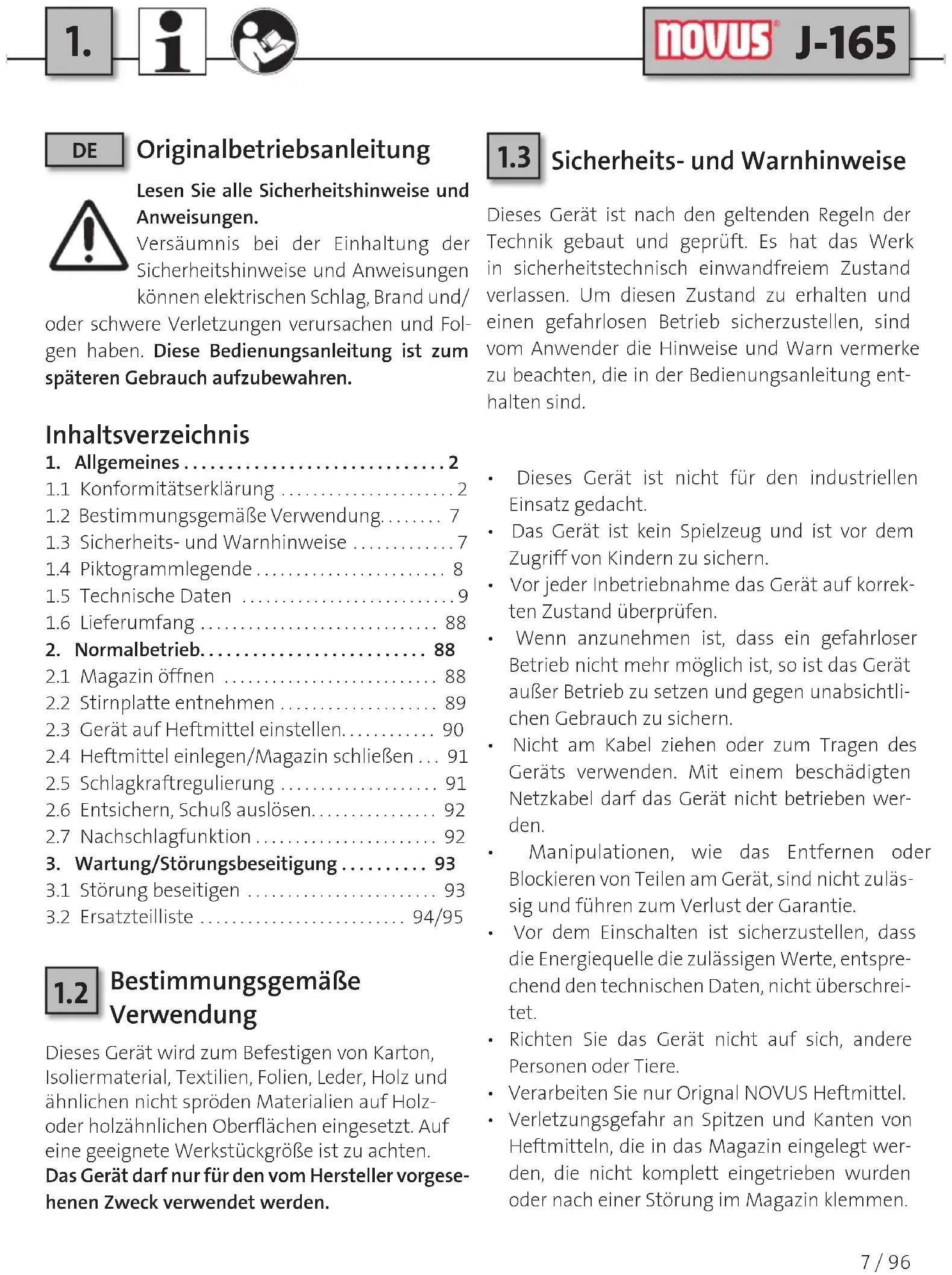

Originalbetriebsanleitung

Sicherheits- und Warnhinweise Dieses Gerät ist nach den geltenden Regeln der Technik gebaut und geprüft. Es hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, sind vom Anwender die Hinweise und Warn vermerke zu beachten, die in der Bedienungsanleitung ent-halten sind.• Dieses Gerät ist nicht für den industriellen Einsatz gedacht.• Das Gerät ist kein Spielzeug und ist vor dem Zugriff von Kindern zu sichern.• Vor jeder Inbetriebnahme das Gerät auf korrek-ten Zustand überprüfen. • Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unabsichtli-chen Gebrauch zu sichern.• Nicht am Kabel ziehen oder zum Tragen des Geräts verwenden. Mit einem beschädigten Netzkabel darf das Gerät nicht betrieben wer- den.

• Manipulationen, wie das Entfernen oder Blockieren von Teilen am Gerät, sind nicht zuläs-sig und führen zum Verlust der Garantie.• Vor dem Einschalten ist sicherzustellen, dass die Energiequelle die zulässigen Werte, entspre-chend den technischen Daten, nicht überschrei- tet.
• Richten Sie das Gerät nicht auf sich, andere Personen oder Tiere.• Verarbeiten Sie nur Orignal NOVUS Heftmittel. • Verletzungsgefahr an Spitzen und Kanten von Heftmitteln, die in das Magazin eingelegt wer-den, die nicht komplett eingetrieben wurden oder nach einer Störung im Magazin klemmen.8 / 96

• Beim Einfachschlagen mit 20 Schuss/Min. muss das Gerät nach 30 Minuten bzw. bei Mehrfachschlagen nach 4 Min. abkühlen, da es nur für den Kurzbetrieb ausgelegt ist.

• Vor Feuchtigkeit und Nässe schützen.

• Ziehen Sie den Stecker nach der Arbeit. Lassen Sie das Gerät nicht unbeaufsichtigt, wenn es an die Stromversorgung angeschlossen ist.

• Das Gerät ist bei Bedarf mit einem weichen Pinsel zu reinigen.

• Nach je ca. 1000 Schuss ist der Klammer- austritt mit einem Tropfen dünnflüssigen Öls zu schmieren.

• Ein Öffnen des Gerätes ist nur durch geschultes Servicepersonal zulässig. Benutzerinformation/ Sicherheitshinweise lesen ACHTUNG Gerät von der Stromzufuhr trennen Augen- und Gehörschutz benutzen Wichtige Information Normalbetrieb Wartungshinweise / Störungsbeseitigung Gerät an Stromzufuhr anschliessen Übereinstimmung mit den jeweils maßgeblichen EU-Sicherheitsrichtlinien Intertek bescheinigt, dass das Pro- dukt dem Geräte- und Produktsi- cherheitsgesetz entspricht. Schutzklasse II (Doppelisolierung, es wird kein geerdeter Stecker benötigt.) Nicht im Hausmüll entsorgen.

• Netzspannung/Frequenz: V / Hz

• Netzabsicherung: min. A mittelträge; max. A mittelträge

• Elektrische Zuleitung: Kabel m lang, -adrig ( x mm

- Stecker CEE /, Steckdose Typ EF - Stecker Typ J, Steckdose Typ J

• Elektrische Verlängerung: max. m mit , mm

• Impulsfolge: max. Schuss/Min, S Min

• Elektrischer Impulsgeber: funkentstört

• Temperaturbereich: -°C bis °C

• Abmessung: mm hoch, mm lang, mm breit

• Geräuschemission: ermittelt entsprechend EN - A-bewerteter Schalldruckpegel L

= dB(A); Unsicherheit K pA = , dB(A) A-bewerteter Schallleistungspegel

= dB(A); Unsicherheit K wa = , dB(A) Gehörschutz tragen!

• Vibration: Schwingungsgesamtwert ermittelt entspre- chend EN - Schwingungsemissionswert ah = , m/s

Unsicherheit K = , m/s

• Der angegebene Schwingungsemissionswert und der angegebene Geräuschemissionswert sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen ver- wendet werden.

• Der angegebene Schwingungsemissionswert und der angegebene Geräuschemissionswert können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden. Warnung:

• Die Schwingungs- und Geräuschemissionen können während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbe- sondere, welche Art von Werkstück bearbeitet wird.

• Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners fest, die auf einer Abschätzung der Schwingungsbelastung wäh- rend der tatsächlichen Benutzungsbedingun- gen beruhen (berücksichtigen Sie alle Antei- le des Betriebszyklus, beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft). Technische Änderungen und Verbesserungen, die dem Fortschritt unserer Geräte dienen, behalten wir uns vor. /

100x Typ 53 FTyp 53 F/D Typ J Typ 53
