KASUTUSJUHEND J-165 Novus

1.1 Vastavusdeklaratsioon: Ainsa vastutavana teeme teatavaks, et käesolev NOVUS elektri-

line klammerdaja vastab asjakohastele masinate EÜ direktiivide * ohutus- ja tervisenõue- tele. Toode on vastavuses *** direktiivide järgnevate normidega: **. Väljaanne: ****.

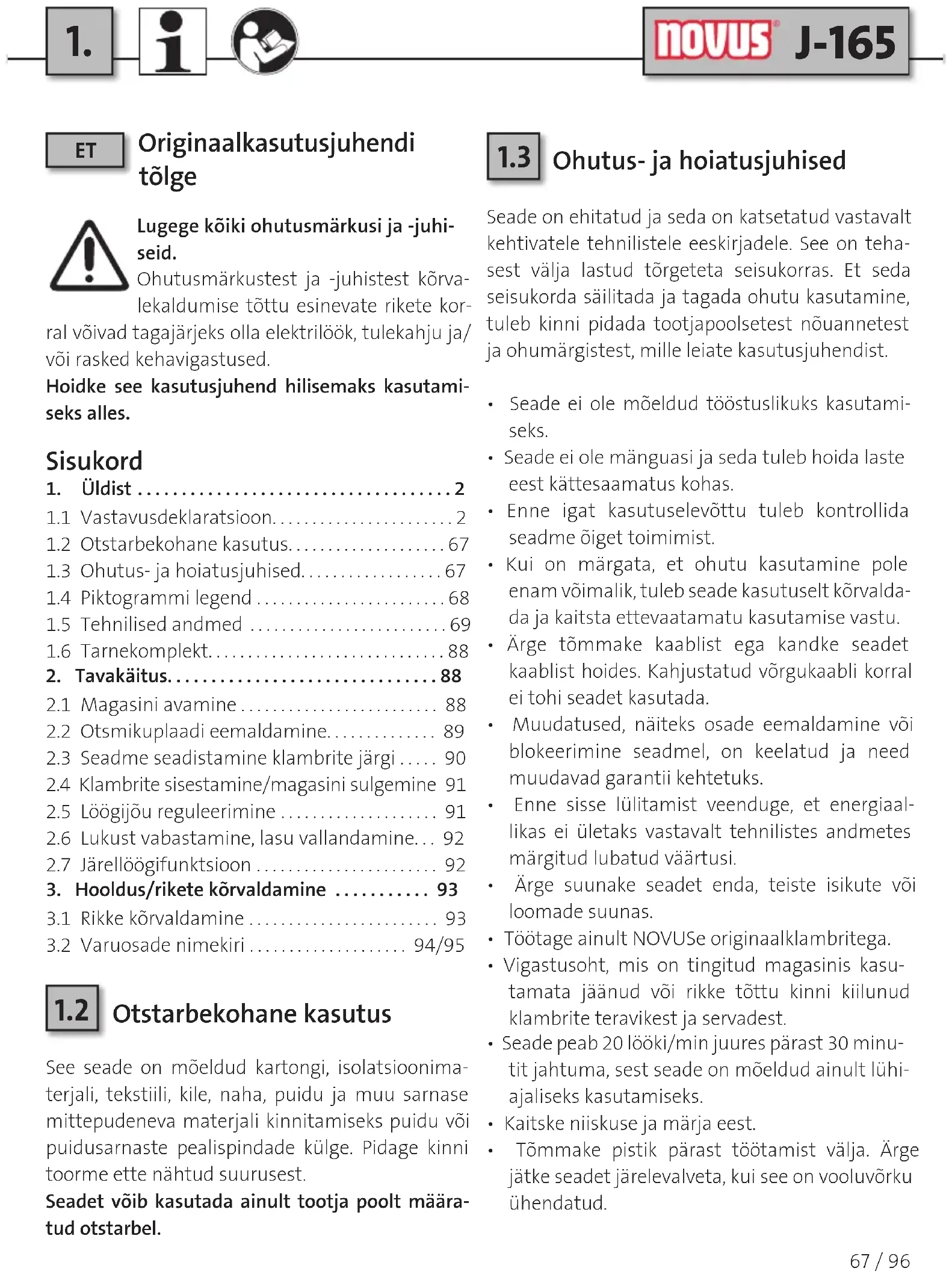

Lugege kõiki ohutusmärkusi ja -juhi-seid.Ohutusmärkustest ja -juhistest kõrva-lekaldumise tõttu esinevate rikete kor-ral võivad tagajärjeks olla elektrilöök, tulekahju ja/või rasked kehavigastused.Hoidke see kasutusjuhend hilisemaks kasutami-seks alles. Sisukord 1. Üldist ....................................2. Vastavusdeklaratsioon........................ Otstarbekohane kasutus..................... Ohutus- ja hoiatusjuhised................... Piktogrammi legend ......................... Tehnilised andmed .......................... Tarnekomplekt..............................2. Tavakäitus...............................88. Magasini avamine ......................... . Otsmikuplaadi eemaldamine.............. . Seadme seadistamine klambrite järgi ..... . Klambrite sisestamine/magasini sulgemine . Löögijõu reguleerimine .................... . Lukust vabastamine, lasu vallandamine... . Järellöögifunktsioon ....................... 3. Hooldus/rikete kõrvaldamine ........... 93. Rikke kõrvaldamine ........................ . Varuosade nimekiri .................... /

Otstarbekohane kasutus See seade on mõeldud kartongi, isolatsioonima-terjali, tekstiili, kile, naha, puidu ja muu sarnase mittepudeneva materjali kinnitamiseks puidu või puidusarnaste pealispindade külge. Pidage kinni toorme ette nähtud suurusest. Seadet võib kasutada ainult tootja poolt määra-tud otstarbel.

Originaalkasutusjuhendi tõlge

Ohutus- ja hoiatusjuhised Seade on ehitatud ja seda on katsetatud vastavalt kehtivatele tehnilistele eeskirjadele. See on teha-sest välja lastud tõrgeteta seisukorras. Et seda seisukorda säilitada ja tagada ohutu kasutamine, tuleb kinni pidada tootjapoolsetest nõuannetest ja ohumärgistest, mille leiate kasutusjuhendist.• Seade ei ole mõeldud tööstuslikuks kasutami-seks.• Seade ei ole mänguasi ja seda tuleb hoida laste eest kättesaamatus kohas.• Enne igat kasutuselevõttu tuleb kontrollida seadme õiget toimimist. • Kui on märgata, et ohutu kasutamine pole enam võimalik, tuleb seade kasutuselt kõrvalda-da ja kaitsta ettevaatamatu kasutamise vastu.• Ärge tõmmake kaablist ega kandke seadet kaablist hoides. Kahjustatud võrgukaabli korral ei tohi seadet kasutada.• Muudatused, näiteks osade eemaldamine või blokeerimine seadmel, on keelatud ja need muudavad garantii kehtetuks.• Enne sisse lülitamist veenduge, et energiaal-likas ei ületaks vastavalt tehnilistes andmetes märgitud lubatud väärtusi.• Ärge suunake seadet enda, teiste isikute või loomade suunas.• Töötage ainult NOVUSe originaalklambritega. • Vigastusoht, mis on tingitud magasinis kasu-tamata jäänud või rikke tõttu kinni kiilunud klambrite teravikest ja servadest.• Seade peab lööki/min juures pärast minu-tit jahtuma, sest seade on mõeldud ainult lühi-ajaliseks kasutamiseks.• Kaitske niiskuse ja märja eest.• Tõmmake pistik pärast töötamist välja. Ärge jätke seadet järelevalveta, kui see on vooluvõrku ühendatud.68 / 96

Lugege kasutajateavet / ohutusmärkusi TÄHELEPANU Lahutage seade vooluvõrgust Kasutage silmade ja kuulmiskaitsmeid Tähtis teave Tavakäitus Hooldusmärkused / tõrgete kõrvaldamine Ühendage seade vooluvõrku Vastavus kehtivate ELi ohutuse direktiividega Intertek tunnistab, et toode vas- tab seadme ja toote ohutusees- kirjadele. Kaitseklass II (topeltisolatsioon, ei nõua maandatud pistikupesa). Ei tohi visata olmejäätmete hulka.

• Pärast igat 1000 lööki tuleb klambri väljalükka- jat õlitada tilgakese vedela õliga.

• Seadet võib vajaduse korral pehme pintsliga puhastada.

• Seadet võib avada ainult koolitatud hooldus- personal.69 / 96 J-165

• Võrgukaitse: min. 10 A keskmise inertsusega; maks. 16 A keskmise inertsusega

031-0331 pistik CEE 7/17, pistikupesa tüüp EF 031-0336 pistik tüüp J, pistikupesa tüüp J

• Elektriline impulssandur: raadiohäirete summutusega

• Temperatuurivahemik: -10°C kuni 40°C

• Mõõtmed: 205 mm kõrge, 233 mm pikk, 56 mm lai

• Müratase: vastavalt standardile EN 60745-1: A-hinnanguga müratase LpA = 84 dB (A); Mõõtemääramatus KpA = 2,5 dB (A) A-hinnanguga müratase LWA = 95 dB (A); mõõtemääramatus KWA = 2,5 dB (A) Kandke kõrvaklappe!

• Vibratsioon: vibratsiooni koguväärtus vastavalt standardile EN 60745-1 vibratsioonitaseme väärtus ah ≤ 3,2 m/s

mõõtemääramatus K = 1,5/s

• Näidatud vibratsioonitaseme väärtust ja müra- taset on mõõdetud normeeritud katsetingimus- tes ja neid võib võrrelda teiste elektriliste tööriis- tadega.

• Näidatud vibratsioonitaseme väärtust ja müra- taset võib kasutada ka ajutiseks koormuse hin- damiseks. Hoiatus!

• Vibratsiooni- ja müratase võib elektritööriista tegeliku kasutuse käigus etteantud väärtustest erineda, olenevalt laadist ja viisist, kuidas elekt- ritööriista kasutatakse, eriti olenevalt sellest, millist laadi materjali töödeldakse.

• Tehke kasutaja kaitsmiseks kindlaks lisaohutus- abinõud, mis puudutavad vibratsioonikoormuse hindamist tegelikes kasutustingimustes (pidage kinni kõikide kasutamistsüklite määradest, näi- teks ajast, mille jooksul elektriline tööriist välja lülitub, ja ajast, mille jooksul see tegelikult sisse lülitatakse, aga töötab ilma koormuseta). Meil on õigus oma toodete arendamise nimel teha tehnilisi muudatusi ja parendusi. /
