KULLANIM KILAVUZU J-165 Novus

1.1 Uygunluk Deklarasyonu: Firmamız kendi sorumlulugu altında NOVUS elektrikli zımba ürü-

nünün AB Ürün Güvenlik Direktifinin * geçerli olan İş Güvenliği ve İş Sağlığı Yönetmeliklerine uygun olduğunu beyan eder. Alet, *** nolu direktifin ** nolu normlarına uygundur. Basım ****.

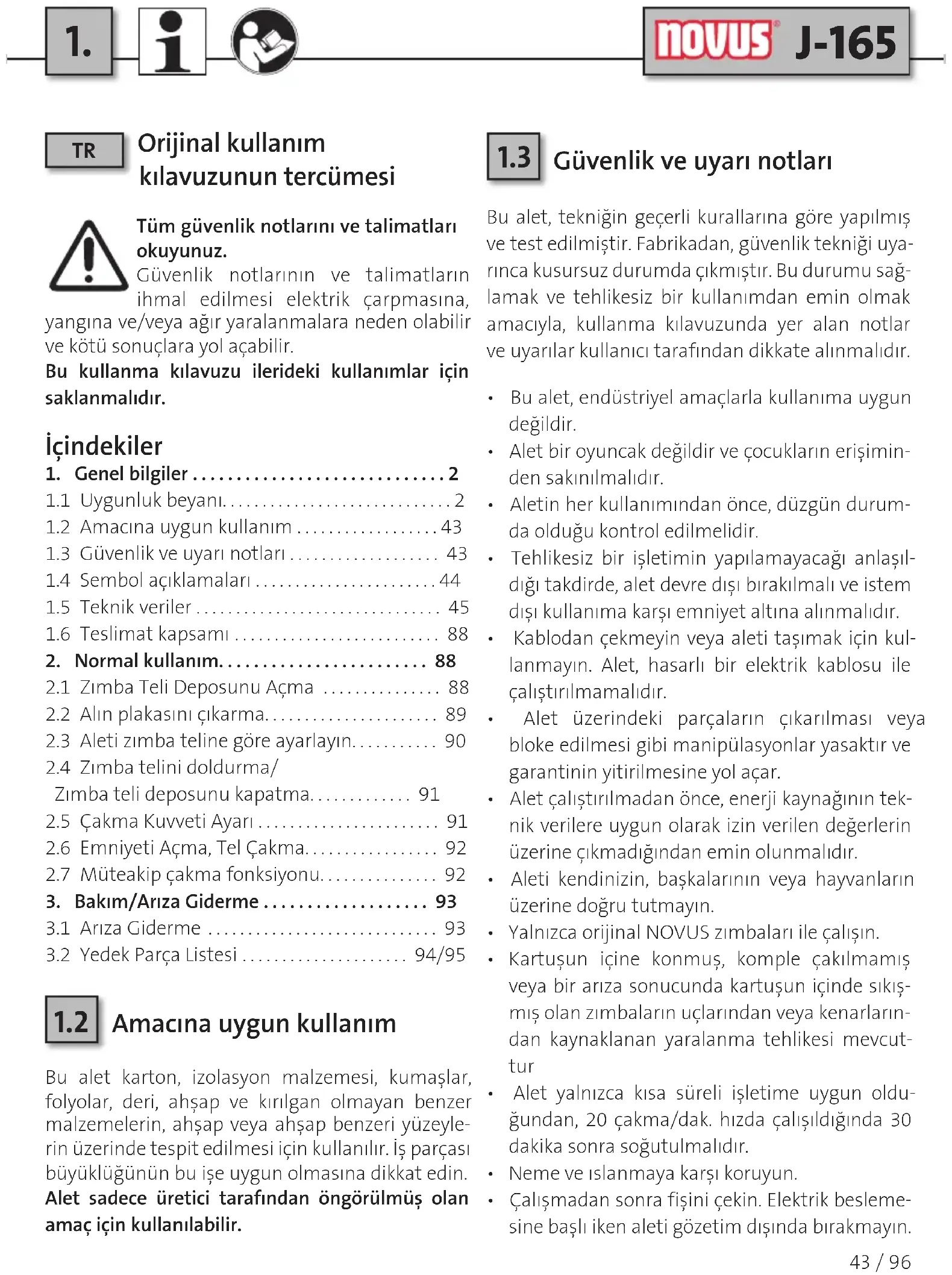

Orijinal kullanım kılavuzunun tercümesi............................................ 43

Tüm güvenlik notlarını ve talimatları okuyunuz.Güvenlik notlarının ve talimatların ihmal edilmesi elektrik çarpmasına, yangına ve/veya ağır yaralanmalara neden olabilir ve kötü sonuçlara yol açabilir.Bu kullanma kılavuzu ilerideki kullanımlar için saklanmalıdır. İçindekiler 1. Genel bilgiler .............................2. Uygunluk beyanı.............................. Amacına uygun kullanım ................... Güvenlik ve uyarı notları ................... . Sembol açıklamaları ........................ Teknik veriler ............................... . Teslimat kapsamı .......................... 2. Normal kullanım........................ 88. Zımba Teli Deposunu Açma ............... . Alın plakasını çıkarma...................... . Aleti zımba teline göre ayarlayın........... . Zımba telini doldurma/ Zımba teli deposunu kapatma............. . Çakma Kuvveti Ayarı ....................... . Emniyeti Açma, Tel Çakma................. . Müteakip çakma fonksiyonu............... 3. Bakım/Arıza Giderme ................... 93. Arıza Giderme ............................. . Yedek Parça Listesi ..................... /

Amacına uygun kullanım Bu alet karton, izolasyon malzemesi, kumaşlar, folyolar, deri, ahşap ve kırılgan olmayan benzer malzemelerin, ahşap veya ahşap benzeri yüzeyle-rin üzerinde tespit edilmesi için kullanılır. İş parçası büyüklüğünün bu işe uygun olmasına dikkat edin. Alet sadece üretici tarafından öngörülmüş olan amaç için kullanılabilir.

Orijinal kullanım kılavuzunun tercümesi

Güvenlik ve uyarı notları Bu alet, tekniğin geçerli kurallarına göre yapılmış ve test edilmiştir. Fabrikadan, güvenlik tekniği uya-rınca kusursuz durumda çıkmıştır. Bu durumu sağ-lamak ve tehlikesiz bir kullanımdan emin olmak amacıyla, kullanma kılavuzunda yer alan notlar ve uyarılar kullanıcı tarafından dikkate alınmalıdır.• Bu alet, endüstriyel amaçlarla kullanıma uygun değildir.• Alet bir oyuncak değildir ve çocukların erişimin-den sakınılmalıdır.• Aletin her kullanımından önce, düzgün durum-da olduğu kontrol edilmelidir. • Tehlikesiz bir işletimin yapılamayacağı anlaşıl-dığı takdirde, alet devre dışı bırakılmalı ve istem dışı kullanıma karşı emniyet altına alınmalıdır.• Kablodan çekmeyin veya aleti taşımak için kul-lanmayın. Alet, hasarlı bir elektrik kablosu ile çalıştırılmamalıdır.• Alet üzerindeki parçaların çıkarılması veya bloke edilmesi gibi manipülasyonlar yasaktır ve garantinin yitirilmesine yol açar.• Alet çalıştırılmadan önce, enerji kaynağının tek-nik verilere uygun olarak izin verilen değerlerin üzerine çıkmadığından emin olunmalıdır.• Aleti kendinizin, başkalarının veya hayvanların üzerine doğru tutmayın.• Yalnızca orijinal NOVUS zımbaları ile çalışın. • Kartuşun içine konmuş, komple çakılmamış veya bir arıza sonucunda kartuşun içinde sıkış-mış olan zımbaların uçlarından veya kenarların-dan kaynaklanan yaralanma tehlikesi mevcut- tur

• Alet yalnızca kısa süreli işletime uygun oldu-ğundan, çakma/dak. hızda çalışıldığında dakika sonra soğutulmalıdır.• Neme ve ıslanmaya karşı koruyun.• Çalışmadan sonra fişini çekin. Elektrik besleme-sine başlı iken aleti gözetim dışında bırakmayın.44 / 96

Kullanıcı bilgilerini / Güvenlik notlarını okuyun DİKKAT Aleti elektrik kaynağından ayırın İş gözlüğü ve kulaklık takın Önemli bilgi Normal kullanım Bakım notları / Arıza giderme Aleti elektrik kaynağına bağlayın İlgili AB güvenlik yönetmelikleri ile uyumluluk Intertek, ürünün Cihaz ve Ürün Güvenliği Yasasına uygun olduğu- nu onaylar Koruma sınıfı II (Çift izolasyon, topraklı priz kullanımı gerekli değildir.) EEvsel atıklar ile bertaraf edilmesi yasaktır

• Yak. 1000 çakmadan sonra, zımba çıkış ağzını bir damla düşük viskoziteli yağ ile yağlayın.

• Gerektiğinde aleti yumuşak bir fırça ile temizle- yin.

• Aletin sadece, eğitimli servis personeli tarafın- dan açılmasına izin verilir.45 / 96 J-165

• Sigorta: min. 10 A orta atıl; max. 16 A orta atıl

• Çakma impüls sıklığı: max. 20 Çakış/Dakika, S2 30 Dakika

• Elektrikli impüls verici: parazit gidermeli

• Sıcaklık aralığı: -10°C ile 40°C arası

• Boyutları: 205 mm yükseklik, 233 mm uzunluk, 56 mm genişlik

• Gürültü emisyonu: EN 60745-1 uyarınca belirlenir: A-ağırlıklı ses basınç seviyesi L

= 84 dB(A); belirsizlik K pA = 2,5 dB(A) A-ağırlıklı ses güç seviyesi

= 95 dB(A); Sapma K WA = 2,5 dB(A) İşitme koruması kullanın!

• Titreşim: EN 60745-1 uyarınca belirlenen titreşim toplam değeri Titreşim emisyon değeri a

• Belirtilen titreşim emisyon değeri ile belirtilen gürültü emisyon değeri standartlaştırılmış bir test yöntemi uyarınca ölçülmüştür ve bir elekt- rikli aletin bir diğeri ile karşılaştırılması için kullanılabilir.

• Belirtilen titreşim emisyon değeri ile belirtilen gürültü emisyon değeri, yüklenmeyle ilgili bir ön değerlendirmenin yapılması için de kullanı- labilir. Uyarı:

• Titreşim ve gürültü emisyonları, elektrikli aletin kullanıldığı tarza ve şekle ve özellikle de ne tür bir iş malzemesi ile çalışıldığına bağlı olarak, elektrikli aletin gerçek kullanımı sırasında var- sayılan değerlere göre farklılık gösterebilir.

• Kullanıcının korunması amacıyla, gerçek kulla- nım koşulları sırasında titreşim yüklenmesiyle ilgili yapılacak bir tahmine bağlı olarak ilave koruyucu önlemler alınız (kullanım periyodun- da yer alan tüm bölümleri, örneğin elektrikli aletin kapatılmış olduğu ve hatta açık halde olduğu, ancak yüksüz çalıştığı zamanları göz önünde bulundurunuz). Aletlerimizin gelişimini sağlayan teknik değişiklikler ve iyileştirmeler yapma hakkımız saklıdır. /
