J-165 - Agrafeuse Novus - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Agrafeuse manuelle, capacité d'agrafage jusqu'à 25 feuilles, compatible avec agrafes de type 24/6 et 26/6.
Utilisation	Idéale pour le bureau, l'école ou à domicile, pour des travaux d'agrafage réguliers.
Maintenance et réparation	Nettoyer régulièrement la surface de l'agrafeuse et vérifier le mécanisme d'agrafage pour éviter les bourrages.
Sécurité	Utiliser l'agrafeuse uniquement pour son usage prévu. Éviter tout contact avec les doigts lors de l'agrafage.
Informations générales	Poids léger, design ergonomique pour une prise en main confortable, garantie constructeur de 2 ans.

FOIRE AUX QUESTIONS - J-165 Novus

Comment charger des agrafes dans l'agrafeuse Novus J-165 ?

Ouvrez le compartiment à agrafes à l'arrière de l'agrafeuse, insérez une nouvelle bande d'agrafes en veillant à respecter le bon sens, puis refermez le compartiment.

Quels types d'agrafes peuvent être utilisés avec l'agrafeuse Novus J-165 ?

L'agrafeuse Novus J-165 est compatible avec des agrafes de type 24/6 et 24/8.

Que faire si l'agrafeuse Novus J-165 n'agrafe pas correctement ?

Vérifiez si le compartiment à agrafes est vide ou mal chargé. Assurez-vous également que les agrafes utilisées sont compatibles avec le modèle.

Comment régler la profondeur de l'agrafe avec le modèle Novus J-165 ?

Utilisez le bouton de réglage situé sur le dessus de l'agrafeuse pour choisir la profondeur d'agrafage souhaitée.

L'agrafeuse Novus J-165 est-elle garantie ?

Oui, l'agrafeuse est généralement garantie pour une période de 2 ans, mais cela peut varier selon le revendeur.

Comment nettoyer l'agrafeuse Novus J-165 ?

Utilisez un chiffon doux et sec pour essuyer l'extérieur de l'agrafeuse. Évitez d'utiliser des produits chimiques agressifs.

Que faire si l'agrafeuse se bloque ?

Retirez le compartiment à agrafes, vérifiez s'il y a des agrafes coincées et retirez-les délicatement. Rechargez ensuite les agrafes.

L'agrafeuse Novus J-165 peut-elle agrafer plusieurs feuilles à la fois ?

Oui, l'agrafeuse peut agrafer jusqu'à 30 feuilles de papier de 80 g/m², selon le type d'agrafes utilisées.

MODE D'EMPLOI J-165 Novus

1.1 Déclaration de conformité : Nous déclarons sous notre propre responsabilité que cette agrafeuse électrique NOVUS répond aux exigences essentielles de sécurité et de santé prescrites par la directive CE relative à la sécurité générale des produits *. L'appareil est conforme aux normes suivantes : ** selon les dispositions des directives *** . Mise à jour ****.

NL

Traduction de la version originale du mode d'emploi .... 13

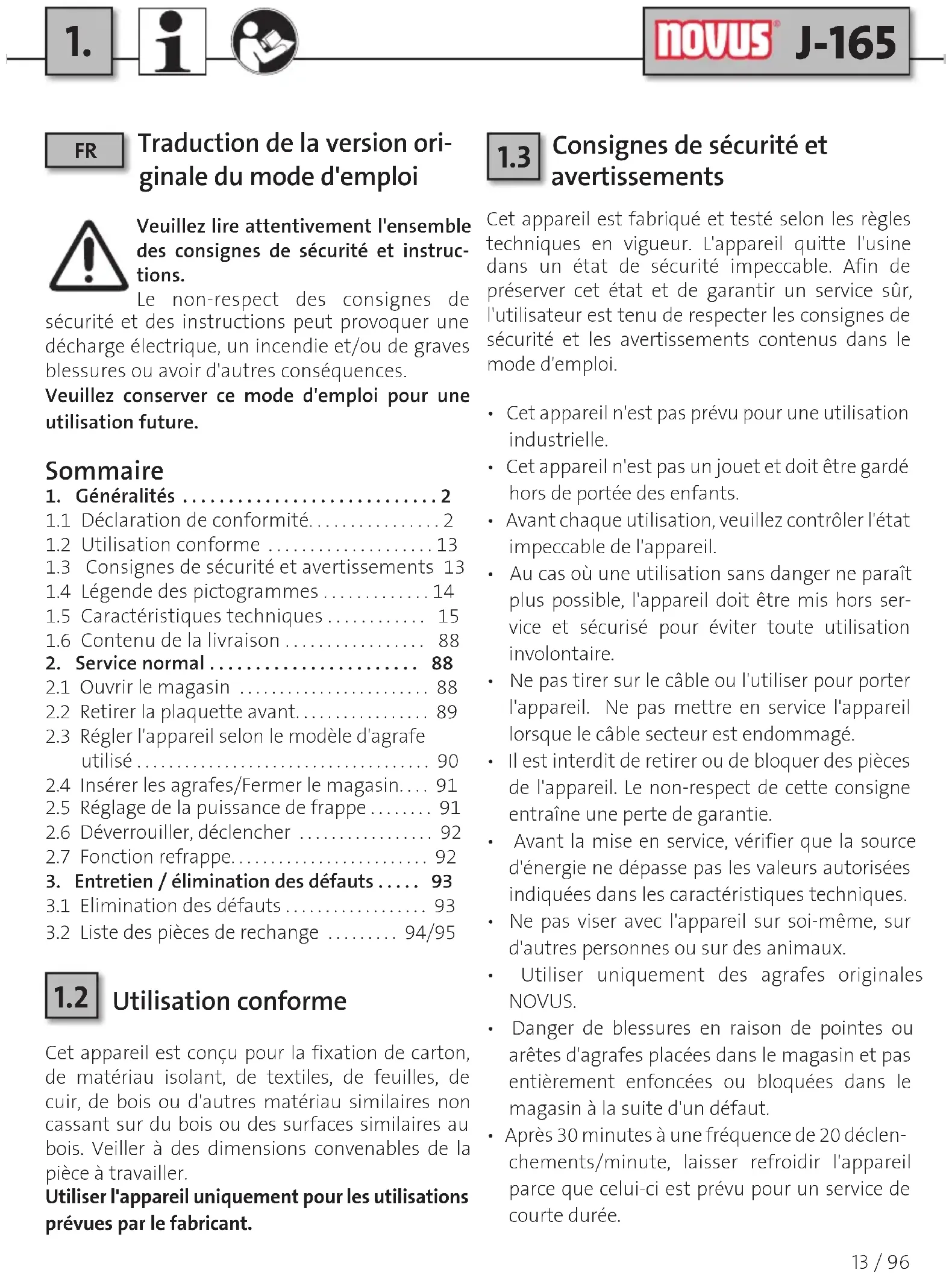

Traduction de la version originale du mode d'emploi

Veuillez lire attentivement l'ensemble des consignes de sécurité et instructions.

Le non-respect des consignes de sécurité et des instructions peut provoquer une décharge électrique, un incendie et/ou de graves blessures ou avoir d'autres conséquences.

Veuillez conserver ce mode d'emploi pour une utilisation future.

Sommaire

1. Généralités ....2

1.1 Déclaration de conformité....2

1.2 Utilisation conforme ..... 13

1.3 Consignes de sécurité et avertissements 13

1.4 Légende des pictogrammes ..... 14

1.5 Caractéristiques techniques ..... 15

1.6 Contenu de la livraison 88

1. Service normal 88

2.1 Ouvrir le magasin 88

2.2 Retirer la plaquette avant.... 89

2.3 Régler l'appareil selon le modèle d'agrafe utilisé.... 90

2.4 Insérer les agrafes/Fermer le magasin.... 91

2.5 Réglage de la puissance de frappe ..... 91

2.6 Déverrouiller, déclencher 92

2.7 Fonction refrappe.... 92

1. Entretien / élimination des défauts ..... 93

3.1 Elimination des défauts 93

3.2 Liste des pièces de rechange ..... 94/95

1.2 Utilisation conforme

Cet appareil est conçu pour la fixation de carton, de matériau isolant, de textiles, de feuilles, de cuir, de bois ou d'autres matériau similaires non cassant sur du bois ou des surfaces similaires au bois. Veiller à des dimensions convenables de la pièce à travailler.

Utiliser l'appareil uniquement pour les utilisations prévues par le fabricant.

1.3

Consignes de sécurité et avertissements

Cet appareil est fabriqué et testé selon les règles techniques en vigueur. L'appareil quitte l'usine dans un état de sécurité impeccable. Afin de préserver cet état et de garantir un service sûr, l'utilisateur est tenu de respecter les consignes de sécurité et les avertissements contenus dans le mode d'emploi.

- Cet appareil n'est pas prévu pour une utilisation industrielle.

- Cet appareil n'est pas un jouet et doit être gardé hors de portée des enfants.

- Avant chaque utilisation, veuillez contrôler l'état impeccable de l'appareil.

- Au cas où une utilisation sans danger ne paraît plus possible, l'appareil doit être mis hors service et sécurisé pour éviter toute utilisation involontaire.

- Ne pas tirer sur le câble ou l'utiliser pour porter l'appareil. Ne pas mettre en service l'appareil lorsque le câble secteur est endommagé.

- Il est interdit de retirer ou de bloquer des pièces de l'appareil. Le non-respect de cette consigne entraîne une perte de garantie.

- Avant la mise en service, vérifier que la source d'énergie ne dépasse pas les valeurs autorisées indiquées dans les caractéristiques techniques.

- Ne pas viser avec l'appareil sur soi-même, sur d'autres personnes ou sur des animaux.

- Utiliser uniquement des agrafes originales NOVUS.

- Danger de blessures en raison de pointes ou arêtes d'agrafes placées dans le magasin et pas entièrement enfoncées ou bloquées dans le magasin à la suite d'un défaut.

- Après 30 minutes à une fréquence de 20 déclenchements/minute, laisser refroidir l'appareil parce que celui-ci est prévu pour un service de courte durée.

• Protéger contre l'eau et l'humidité.
- Retirer la prise après utilisation. Lorsque l'appareil est connecté au réseau, ne pas le laisser sans surveillance.
- Lubrifier la sortie d'agrafes avec une goûte d'huile fluide après environ 1000 déclenchements.

• Nettoyer l'appareil en cas de besoin au moyen d'un pinceau doux.
• Uniquement le personnel SAV instruit est autorisé à ouvrir l'appareil.

1.4 Légende des pictogrammes

Information utilisateur / Lire les consignes de sécurité

Indications d'entretien / Elimination des défauts

ATTENTION

Connector l'appareil au réseau

Couper l'appareil de l'alimentation en courant

Conformité avec les directives de sécurité UE respectivement déterminantes

Utiliser des lunettes de protection et un casque

Intertek certifie que le produit correspond à la loi sur la sécurité des appareils et produits.

Informations importantes

Classe de protection II (isolation double, une fiche avec prise de terre n'est pas nécessaire.)

Service normal

Ne pas éliminer avec les ordures ménagères.

1.5 Caractéristiques techniques

• Tension de réseau / fréquence :

230V / 50Hz

• Protection par fusibles :

10 A min. à action demi-retardée ; 16 A max. à action demi-retardée

- Alimentation électrique :

câble 3 m de long, bifilaire (2 x 1 mm ^2 ) 031-0331 fiche mâle CEE 7/17, fiche femelle modèle EF, 031-0336 fiche mâle modèle J, fiche femelle modèle J

• Rallonge électrique :

10 m max. avec section de conducteur 1,5 mm ^2

- Intervalle d'impulsions :

20 déclenchements / minute max., S2 30 minutes

- Impulseur électrique :

antiparasité

- Zone de température :

-10°C à 40°C

- Dimensions :

hauteur 205 mm, long. 233 mm, largeur 56 mm

- Poids :

1750 g

- Émission de bruits :

établie selon la norme EN 60745-1 :

Niveau de pression acoustique pondéré A, L_pA = 84 dB(A) ; incertitude K_pA = 2.5 dB(A) Niveau de puissance acoustique pondéré A, L_WA = 95 dB(A) ; incertitude K_WA = 2.5 dB(A)

Porter un casque à coquilles anti-bruit !

- Vibrations :

Valeur totale de vibrations établie selon la norme EN 60745-1

Valeur d'émission de vibrations a_h=3,2 m/s^2 ; incertitude K=1,5 m/s^2

- La valeur d'émission des vibrations et la valeur d'émission de bruits indiquées ont été mesurées en employant une méthode de test normalisée et peuvent être utilisées afin de pouvoir comparer un outil électrique avec un autre.

- La valeur d'émission des vibrations et la valeur d'émission de bruits indiquées peuvent être également utilisées afin de pouvoir évaluer temporairement l'exposition.

Attention :

- Les émissions des vibrations et de bruits peuvent diverger des valeurs indiquées lors de l'utilisation réelle de l'outil électrique en fonction de la manière dont est utilisé l'outil électrique, et en particulier, du type de matériau travaillé.

- Déterminez des mesures de sécurité supplémentaires destinées à protéger l'utilisateur reposant sur une évaluation de l'exposition aux vibrations pendant les conditions d'utilisation réelles (veuillez tenir compte de tous les séquences du cycle opérationnel, comme, par exemple, les moments où l'outil électrique est hors tension et ceux où il est sous tension tout en fonctionnant sans sollicitation).

NL
