Τύπος προϊόντος	Αντλία εκκένωσης για βρώμικα νερά
Μάρκα	Gardena
Μοντέλο	10500 (Αρ. αναφ. 9008)
Ονομαστική ισχύς	400 W
Τάση τροφοδοσίας	230 V AC, 50 Hz
Μέγιστη παροχή	10 500 l/h
Μέγιστη πίεση / Μέγιστο ύψος κατάθλιψης	0,5 bar / 5,0 m
Μέγιστο βάθος βύθισης	6 m
Ελάχιστο βάθος βύθισης κατά τη λειτουργία	50 cm
Ύψος υπολειπόμενου νερού	25 mm
Μέγιστη διάμετρος σωματιδίων	25 mm
Μέγιστη θερμοκρασία υγρού	35 °C
Βάρος (χωρίς καλώδιο)	Περίπου 2,9 kg
Μήκος καλωδίου τροφοδοσίας	10 m (H05RN-F)
Τύπος πλωτήρα	Ρυθμιζόμενος πλωτήρας (ύψος λειτουργίας/διακοπής)
Τρόπος λειτουργίας	Αυτόματη (με πλωτήρα) και χειροκίνητη
Προστασία	Θερμικός διακόπτης ασφαλείας, συνιστάται διακόπτης διαρροής (30 mA)
Υλικό	Δεν προσδιορίζεται, αλλά υποβρύχια στεγανή
Χρήση	Αποστράγγιση πλημμυρών, εκκένωση δεξαμενών, φρεάτια, χλωριωμένο νερό (προσωρινά)
Συντήρηση	Ξεπλύνετε μετά από χλωριωμένο νερό, καθαρίστε το πόδι αναρρόφησης και την πτερωτή
Φθειρόμενα μέρη	Πτερωτή (εξαιρείται από την εγγύηση)
Περιλαμβανόμενα αξεσουάρ	Γωνιακό εξάρτημα, εξάρτημα σύνδεσης (25 mm και 38 mm)
Εγγύηση	2 έτη (εξαιρούνται τα φθειρόμενα μέρη)

Συχνές ερωτήσεις - 10500 GARDENA

Πώς να ξεκινήσετε την αντλία Gardena 10500;

Βυθίστε την αντλία στο νερό, συνδέστε την σε μια πρίζα προστατευμένη με διακόπτη διαρροής. Η αντλία ξεκινά αμέσως. Χρησιμοποιήστε τον πλωτήρα για αυτόματη διακοπή όταν δεν υπάρχει νερό.

Γιατί η αντλία μου δεν αντλεί νερό;

Ελέγξτε ότι ο σωλήνας κατάθλιψης δεν είναι κλειστός, ότι δεν υπάρχει αέρας (περιμένετε 60 δευτερόλεπτα), ότι το άνοιγμα αναρρόφησης δεν είναι φραγμένο και ότι η πτερωτή δεν είναι μπλοκαρισμένη. Καθαρίστε εάν χρειάζεται.

Τι είδους νερό μπορώ να αντλήσω με την Gardena 10500;

Η αντλία μπορεί να αντλήσει καθαρό έως ελαφρώς βρώμικο νερό με σωματίδια έως 25 mm διάμετρο (βρώμικο νερό). Μην αντλείτε αλμυρό νερό, εύφλεκτα υγρά ή λάδια.

Πώς να ρυθμίσετε τον πλωτήρα για αυτόματη λειτουργία;

Ο πλωτήρας πρέπει να επιπλέει ελεύθερα. Για να αλλάξετε τα επίπεδα λειτουργίας και διακοπής, πιέστε το καλώδιο του πλωτήρα στην προβλεπόμενη ασφάλιση. Όσο πιο κοντό είναι το καλώδιο, τόσο χαμηλότερο είναι το επίπεδο λειτουργίας και υψηλότερο το επίπεδο διακοπής. Αφήστε τουλάχιστον 10 cm καλωδίου ελεύθερο.

Μπορώ να χρησιμοποιήσω την αντλία σε χειροκίνητη λειτουργία;

Ναι, σύρετε τον πλωτήρα προς τα κάτω στην ασφάλιση για να τον ακινητοποιήσετε. Προσοχή, η αντλία θα παραμείνει σε λειτουργία συνεχώς. Το ελάχιστο ύψος υπολειπόμενου νερού επιτυγχάνεται μόνο σε χειροκίνητη λειτουργία.

Πώς να συντηρήσετε την αντλία μετά από άντληση χλωριωμένου νερού;

Ξεπλύνετε την αντλία αντλώντας χλιαρό νερό (max. 35 °C) με ένα ήπιο καθαριστικό όπως υγρό πιάτων, έως ότου το νερό που βγαίνει να είναι καθαρό.

Πώς να αποθηκεύσετε την αντλία το χειμώνα;

Αποσυνδέστε την αντλία, αδειάστε την τοποθετώντας την ανάποδα, καθαρίστε την και φυλάξτε την σε ξηρό και προστατευμένο από τον παγετό μέρος. Η αντλία δεν αντέχει στον παγετό.

Τι να κάνω αν η αντλία σταματήσει κατά τη λειτουργία;

Αυτό μπορεί να οφείλεται σε υπερθέρμανση (ο θερμικός διακόπτης έκοψε), σε σφάλμα τροφοδοσίας ή σε ενεργοποίηση του διακόπτη διαρροής. Περιμένετε να κρυώσει η αντλία ή ελέγξτε τις ασφάλειες.

Ποια αξεσουάρ είναι διαθέσιμα για την Gardena 10500;

Σφιγκτήρες για σωλήνες 25 mm (αρ. αναφ. 7193) και 38 mm (αρ. αναφ. 7195), ένα σετ σύνδεσης αντλίας για σωλήνες 19 mm (αρ. αναφ. 1752) και ένα κιτ επίπεδου σωλήνα 10 m (αρ. αναφ. 5005).

Μπορεί η αντλία να λειτουργήσει χωρίς νερό;

Όχι, η αντλία δεν πρέπει να λειτουργεί χωρίς νερό. Χρησιμοποιήστε τον πλωτήρα για να την σταματήσει αυτόματα όταν δεν υπάρχει νερό. Μην αφήνετε την αντλία να λειτουργεί για περισσότερο από 10 λεπτά με κλειστή την κατάθλιψη.

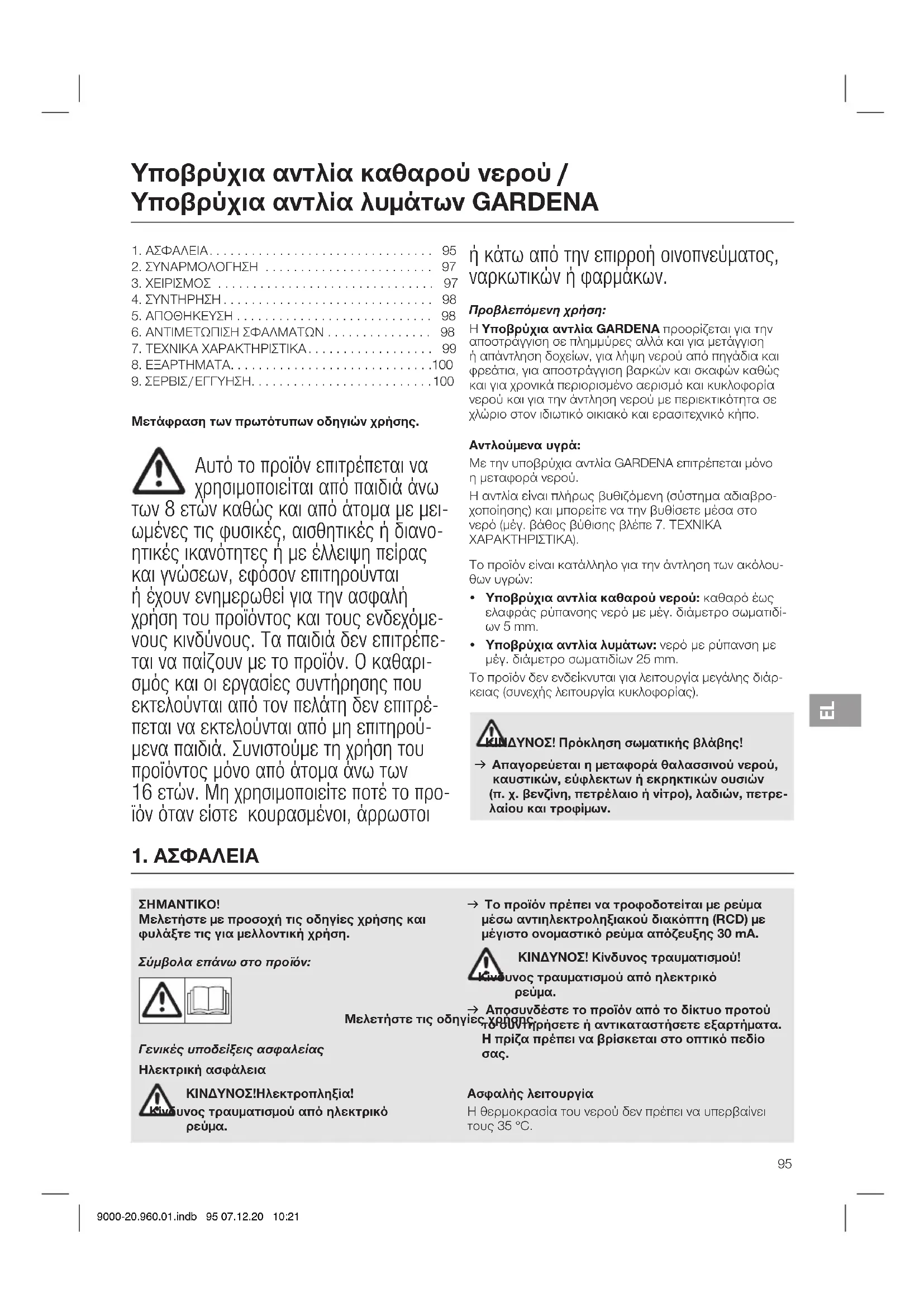

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 10500 GARDENA

Υποβρύχια αντλία καθαρού νερού /

Υποβρύχια αντλία λυμάτων

Υποβρύχια αντλία καθαρού νερού / Υποβρύχια αντλία λυμάτων GARDENA

1. ΑΣΦΑΛΕΙΑ.... 95
2. ΣΥΝΑΡΜΟΛΟΓΗΣΗ 97
3. XEIPiΣMOΣ 97
4. ΣΥΝΤΗΡΗΣΗ 98
5. ΑΠΟΘΗΚΕΥΣΗ 98
6. ANTIMETΩΠΙΣΗ ΣΦΑΛΜΑΤΩΝ 98
7. TEXNIKA XAPAKTHPISTIKA....99
8. E3APTHMATA....100
9. ΣΕΡΒΙΣ/ΕΓΓΥΗΣΗ.....100

Μετάφραση των πρωτότυπων οδηγιών χρήσης.

⚠️ Autó to προϊόν επιτρέπεται να χρησιμοποιείται από παιδιά άνω των 8 ετών καθώς και από άτομα με μειωμένες τις φυσικές, αισθητικές ή διανοητικές ικανότητες ή με έλλειψη πείρας και γνώσεων, εφόσον επιτηρούνται ή έχουν ενημερωθεί για την ασφαλή χρήση του προϊόντος και τους ενδεχόμενους κινδύνους. Τα παιδιά δεν επιτρέπεται να παίζουν με το προϊόν. Ο καθαρισμός και οι εργασίες συντήρησης που εκτελούνται από τον πελάτη δεν επιτρέπεται να εκτελούνται από μη επιτηρούμενα παιδιά. Συνιστούμε τη χρήση του προϊόντος μόνο από άτομα άνω των 16 ετών. Μη χρησιμοποιείτε ποτέ το προϊόν όταν είστε κουρασμένοι, άρρωστοι

1. ΑΣΦΑΛΕΙΑ

ή κάτω από την επιρροή οινοπνεύματος, ναρκωτικών ή φαρμάκων.

Προβλεπόμενη χρήση:

Η Υποβρύχια αντλία GARDENA προορίζεται για την αποστράγγιση σε πλημμύρες αλλά και για μετάγγιση ή απάντληση δοχείων, για λήψη νερού από πηγάδια και φρεάτια, για αποστράγγιση βαρκών και σκαφών καθώς και για χρονικά περιορισμένο αερισμό και κυκλοφορία νερού και για την άντληση νερού με περιεκτικότητα σε χλώριο στον ιδιωτικό οικιακό και ερασιτεχνικό κήπο.

Αντλούμενα υγρά:

Με την υποβρύχια αντλία GARDENA επιτρέπεται μόνο η μεταφορά νερού.

Η αντλία είναι πλήρως βυθιζόμενη (σύστημα αδιαβροχοποίησης) και μπορείτε να την βυθίσετε μέσα στο νερό (μέγ. βάθος βύθισης βλέπε 7. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ).

Το προϊόν είναι κατάλληλο για την άντληση των ακόλου- θων υγρών:

• Υποβρύχια αντλία καθαρού νερού: καθαρό έως ελαφράς ρύπανσης νερό με μέγ. διάμετρο σωματιδίων 5 mm.
• Υποβρύχια αντλία λυμάτων: νερό με ρύπανοη με μέγ. διάμετρο σωματιδίων 25 mm.

Το προϊόν δεν ενδείκνυται για λειτουργία μεγάλης διάρκειας (συνεχής λειτουργία κυκλοφορίας).

ΜΔΥΝΟΣ! Πρόκληση σωματικής βλάβης!

→ Απαγορεύεται η μεταφορά θαλασσινού νερού, καυστικών, εύφλεκτων ή εκρηκτικών ουσιών (π. χ. βενζίνη, πετρέλαιο ή νίτρο), λαδιών, πετρελαιου και τροφίμων.

ΣΗΜΑΝΤΙΚΟ!

Μελετήστε με προσοχή τις οδηγίες χρήσης και φυλάξτε τις για μελλοντική χρήση.

Σύμβολα επάνω στο προϊόν:

Γενικές υποδείξεις ασφαλείας

Ηλεκτρική ασφάλεια

ΚΙΝΔΥΝΟΣ!Ηλεκτροπληξια!

νος τραυματισμού από ηλεκτρικό ρεύμα.

→ Το προϊόν πρέπει να τροφοδοτείται με ρεύμα μέσω αντιηλεκτροληξιακού διακόπτη (RCD) με μέγιστο ονομαστικό ρεύμα απόζευξης 30 mA.

ΚΙΝΔΥΝΟΣ! Κίνδυνος τραυματισμού!

υνος τραυματισμού από ηλεκτρικό ρεύμα.

→ Αποσυνδέστε το προϊόν από το δίκτυο προτού εἰς χολησις Οὐντήρήσετε ἡ αντικαταστήσετε εξαρτήματα. Η πρίζα πρέπει να βρίσκεται στο οπτικό πεδίο σας.

Ασφαλής λειτουργία

Η θερμοκρασία του νερού δεν πρέπει να υπερβαίνει τους 35 °C.

Η αντλία δεν επιτρέπεται να χρησιμοποιηθεί όταν βρίσκονται άτομα μέσα στο νερό.

Ρύπανοη του υγρού θα μπορούσε να προκύψει από τη διαρροή λιπαντικών.

Κρατάτε τους τρίτους μακριὰ από το νερό.

Χρηοιμοποιείτε την αντλία μόνο με το γωνιακό εξάρτημα.

Διακόπτης προστασίας

Θερμοστατικός διακόπτης:

Σε περίπτωση υπερφόρτωσης, η αντλία τίθεται εκτός λειτουργίας από τον ενσωματωμένο θερμοστατικό διακόπτη του κινητήρα. Η αντλία είναι και πάλι σε λειτουργική ετοιμότητα ύστερα από επαρκή ψύξη του κινητήρα.

Αυτόματη εξαέρωση

Αυτή η αντλία διαθέτει βαλβίδα εξαέρωσης, η οποία εξαλείφει τυχόν εγκλω βισμένο στην αντλία αέρα.

Εξαιτίας της λειτουργίας μπορεί έτοι να εξέλθει μια ελάχιστη ποσότητα νερού πλευρικά στο περίβλημα.

Πρόσθετες υποδείξεις ασφαλείας

Ηλεκτρική ασφάλεια

ΚΙΝΔΥΝΟΣ! Καρδιακή ανακοπή!

Αυτό το προϊόν δημιουργεί ηλεκτρομαγνητικό πεδίο κατά τη λειτουργία. Αυτό το πεδίο μπορεί υπό ορισμένες συνθήκες να επηρεάσει τη λειτουργία ενεργητικών ή παθητικών ιατρικών εμφυτευμάτων. Για να αποκλειστεί ο κίνδυνος καταστάσεων που μπορούν να καταλήξουν σε σοβαρούς ή θανάσιμους τραμματισμούς, τα άτομα που φέρουν ιατρικό εμφύτευμα πρέπει να συμβουλευτούν το ιατρό τους ή τον κατασκευαστή του εμφυτεύματος προτού χρησιμοποιήσουν το μηχάνημα.

Καλώδια

Κατά τη χρήση καλωδίων προέκτασης αυτά πρέπει να αντιστοιχούν στις ελάχιστες διατομές στον παρακάτω πίνακα:

Τάση Μήκος καλωδίου Διατομή

230 – 240 V / 50 Hz ^ E c 20 m 1,5 mm	2
230 – 240 V / 50 Hz 20 – 50 m 2,5 mm	2

ΚΙΝΔΥΝΟΣ! Ηλεκτροπληξια!

Σε περίπτωση που κόψετε την πρίζα από το καλώδιο σύνδεσης, υγρασία μπορεί να εισχωρήσει στα ηλεκτρικά μέρη της αντλίας μέσω του καλωδίου ρεύματος και να προκαλέσει βραχυκύκλωμα.

→ Ποτέ μην κόβετε την πρίζα από το καλώδιο (για παράδειγμα προκειμένου να περάσετε το καλώδιο μέσα από τοίχο).

→ Μην βγάζετε την πρίζα από το ρεύμα τραβώντας το καλώδιο.

→ Αν υποστεί ζημιά το καλώδιο ηλεκτρικής παροχής αυτής της συσκευής, αυτό πρέπει να αντικαταστα-

θεί από τον κατασκευαστή ή το τμήμα εξυπηρέτησης πελατών του ή ένα άτομο με εφάμιλλα προσόντα προκειμένου να αποφευχθούν κίνδυνοι.

Τα βύσματα σύνδεσης με το δίκτυο και οι σύνδεσμοι πρέπει να διαθέτουν προστασία από πιτοιλιές νερού.

Να εξασφαλίζετε να βρίσκονται οι ηλεκτρικοί σύνδεσμοι σε περιοχή που δεν μπορεί να πλημμυρίσει.

Να προστατεύετε το βύσμα και το καλώδιο σύνδεσης με το δίκτυο από μεγάλη ζέστη, λάδια και αιχμηρές άκρες.

Προσέχετε την τάση δικτύου. Τα στοιχεία επάνω στην ετικέτα τύπου πρέπει να συμφωνούν με τα στοιχεία του δικτύου ρεύματος.

Για να μπείτε στην πισίνα ή για να ακουμπήσετε την επιφάνεια του νερού πρέπει οπωσδήποτε να είναι αποσυνδεδεμένο το φις τροφοδοσίας της αντλίας.

Το καλώδιο σύνδεσης δεν επιτρέπεται να χρησιμοποιεί- ται για στερέωση ή μεταφορά της αντλίας.

Για τη βύθιση ή / και το ανέβασμα και την ασφάλιση της αντλίας πρέπει να χρησιμοποιείτε ένα σχοινί στερέωσης.

Να ελέγχετε τακτικά το αγωγό σύνδεσης.

Να ελέγχετε την αντλία πριν από κάθε χρήση της (ιδιαίτερα το καλώδιο και το βύσμα σύνδεσης με το δίκτυο).

Dev επιτρέπεται να χρησιμοποιείται μία αντλία που έχει υποστεί βλάβη. Σε περίπτωση βλάβης παραδώστε την αντλία οπωδήποτε για έλεγχο σε ένα Τμήμα Εξυπηρέτησης Πελατών της GARDENA.

Οδηγίες τοποθέτησης: Σφίξτε ξανά όλες τις βίδες με το χέρι.

Πριν από τη χρήση μετά τη συντήρηση βεβαιώνεστε ότι έχουν βιδωθεί όλα τα εξαρτήματα.

Κατά τη χρήση των αντλιών μας με γεννήτρια πρέπει να λαμβάνονται υπόψη οι υποδείξεις προειδοποίησης του κατασκευαστή της γεννήτριας.

Ατομική ασφάλεια

ΚΙΝΔΥΝΟΣ! Κινδυνος ασφυξίας!

Μικρά εξαρτήματα μπορούν να καταποθούν εὐκο- λα. Η πλαστική σακούλα εγκυμονεί κίνδυνο ασφυξί- ας για μικρά παιδιά. Απομακρύνετε τα παιδιά κατά τη διάρκεια της συναρμολόγησης.

Λάβετε υπόψη την ελάχιστη στάθμη νερού σύμφωνα με τα χαρακτηριστικά της αντλίας.

Μην αφήνετε την αντλία να λειτουργήσει πάνω από 10 λεπτά σε περίπτωση κλειστής πλευράς πίεσης.

Η άμμος και άλλες λειαντικά υλικά προκαλούν μεγαλύτερη φθορά με αποτέλεσμα να μειώνουν την απόδοση της αντλίας.

Ο χειρισμός του διακόπτη με πλωτήρα επιτρέπεται να διεξάγεται μόνο έξω από το νερό.

Απαγορεύεται η αποσύνδεση του λάστιχου κατά τη λει- τουργία.

Αφήστε την αντλία να κριώσει προτού αντιμετωπίσετε οφάλματα.

Η αντλία δεν επιτρέπεται να λειτουργεί χωρίς το τοπο- θετημένο γωνιακό εξάρτημα.

2. ΣΥΝΑΡΜΟΛΟΓΗΣΗ

ΚΙΝΔΥΝΟΣ! Πρόκληση σωματικής βλάβης! Κίνδυνος τραυματισμού σε περίπτωση τυχαίας εκκίνησης του προϊόντος.

→ Αποσυνδέστε το προϊόν από την ηλεκτρική τροφοδοσία προτού το συναρμολογήσετε.

Βίδωμα γωνιακού εξαρτήματος στην αντλία [Εικ. Α1]:

ΚΩΝΔΥΝΟΣ! Πρόκληση σωματικής βλάβης! Τραχυματισμός από κόψιμο από τη φτερωτή.

→ Χρησιμοποιείτε την αντλία μόνο με το γωνιακό εξάρτημα.

→ Βιδώστε το γωνιακό εξάρτημα① δεξιόστροφα στην αντλία.

Το λάστιχο μπορεί να συνδεθεί μέσω της σύνδεσης αντλίας ① και του ρακόρ σύνδεσης ② [25 mm (1")- και 38 mm (1 1/2")] ή μέσω του βυσματωτού συστήματος GARDENA [13 mm (1/2") / 16 mm (5/8")/19 mm (3/4")]. Η αντλία έχει τη μέγιοτη παροχή με τη χρήση ενός λάστιχου 38 mm (1 1/2").

Σύνδεση λάστιχου μέσω του ρακόρ [Εικ. Α2/Α3/Α4]:

Τα λάστιχα 25 mm (1") και 38 mm (1 1/2") μπορείτε να τα συνδέσετε μέσω του ρακόρ ② της αντλίας.

Διάμετρος λάστιχου 25 mm (1") 38 mm (1 1/2")

GARDENA Σφιγκτήρας λάστιχου	Κωδ. 7193 Κωδ. 7195
Σύνδεση λάστιχου [Εικ. Α2]	Μην κόψετε to ρακόρ [Εικ. Α3].	Κόψετε to ρακόρ στο σημείο ⓑ [Εικ. Α4].

Τα λάστιχα 25 mm (1") και 38 mm (1 1/2") που συνδέσατε με το ракόρ ② πρέπει να τα σφίξετε, για παράδειγμα με σφιγκτήρα GARDENA κωδ. 7193/7195.

1. Βιδώστε το γωνιακό εξάρτημα δεξιόστροφα στην αντλία.
2. Βιδώστε το ρακόρ σύνδεσης ② στη σύνδεση αντλίας ①. (Αποσυνδέστε προηγουμένως, στα λάστιχα 38 mm (1 1/2"), το ρακόρ σύνδεσης ② στην εγκοπή στο (b).
3. Πιέστε το λάστιχο στο ракόρ σύνδεσης ② και στε- ρεώστε το, π. χ., με κολάρο λάστιχου GARDENA, Κωδ. 7193/7195.

Σύνδεση του λάστιχου με ταχυσύνδεσμους GARDENA [Εικ. Α5]:

Δεν προτείνουμε να χρησιμοποιείτε λάστιχο με διάμετρο μικρότερη από 19 mm (3/4"), καθώς διαφορετικά θα προκληθεί μείωση της ποσότητας μεταφοράς.

Διάμετρος λάστιχου Σύνδεση με την αντλία

19 mm (3/4") GARDENA Σετ σύνδεσηςμε αντλία

Κωδ. 1752

→ Συνδέστε το λάστιχο μέσω του αντίστοιχου βυσματω- τού συστήματος GARDENA.

3. XEIPISMOΣ

ΚΙΝΔΥΝΟΣ! Πρόκληση σωματικής βλάβης! Κίνδυνος τραυματισμού σε περίπτωση τυχαίας εκκίνησης του προϊόντος.

→ Αποσυνδέσετε το προϊόν από την τροφοδοσία ρεύματος προτού το συνδέσετε, το ρυθμίσετε ή το μεταφέρετε.

Άντληση νερού:

Εάν δεν μπορείτε να βυθίσετε την αντλία με τη λαβή στον ταμιευτήρα νερού, πρέπει να βυθίζετε την αντλία πάντα μέσω ενός σχοινιού στο πηγάδι ή/και στον ταμιευτήρα νερού. Ελάχιστο βάθος βύθισης πριν από την χρήση βλέπε 7. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ.

Η αντλία πρέπει να τοποθετείται έτσι, ώστε τα ανοίγμα- τα εισαγωγής στη βὰση αναρρόφησης να μην μπλοκά- ρονται τελείως ή εν μέρει από ρύπους.

Σε τεχνητές λίμνες, η αντλία θα πρέπει π.χ. να τοποθετείται πάνω σε ένα τούβλο.

1. Βυθίστε την αντλία στον ταμιευτήρα νερού.
2. Συνδέστε την αντλία με την τροφοδοσία ρεύματος. Προσοχή! Η αντλία εκκινείται άμεσα.

Αυτόματη λειτουργία με διακόπτη με πλωτήρα [Εικ. Ο1]:

Για να απενεργοποιηθεί η αντλία αυτόματα σε περίπτωση που δεν μένει άλλο νερό για άντληση, ο διακόπτης με πλωτήρα ③ πρέπει να κινείται ελεύθερα στην επιφάνεια του νερού.

Ρύθμιση του ύψους ανοίγματος και κλεισίματος της αντλίας [Εικ. Ο1]:

Το μέγιστο ύψος ενεργοποίησης και το ελάχιστο ύψος απενεργοποί ησης (βλέπε 7. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ) μπορούν να προσαρμοστούν, ενώ το καλώδιο του διακόπτη με πλωτήρα πιέζεται μέσα στην ασφάλιση διακόπτη με πλωτήρα.

• Όσο μικρότερο είναι το μήκος του καλωδίου μεταξύ του διακόπτη με πλωτήρα ③ και της ασφάλειας του διακόπτη με πλωτήρα (A), τόσο χαμηλότερο θα είναι το ύψος ενεργοποίησης και τόσο υψηλότερο θα είναι το ύψος απενεργοποίησης.
  → Πιέστε το καλώδιο του διακόπτη με πλωτήρα ③ στο άνοιγμα της ασφάλειας του διακόπτη με πλωτήρα Ⓐ.

ΠΡΟΣΟΧΗ!

Για να διασφαλίζεται η ενεργοποίηση και η απενεργοποίηση του διακόπτη με πλωτήρα, το μήκος καλωδίου μεταξύ διακόπτη με πλωτήρα και ασφάλισης διακόπτη με πλωτήρα πρέπει να είναι τουλάχιστον 10 cm.

Χειροκίνητη λειτουργία [Εικ. Ο2]:

Η αντλία είναι συνεχώς σε λειτουργία, επειδή παρακάμπτεται ο διακόπτης με πλωτήρα.

1. Ωθήστε τον διακόπτη με πλωτήρα ③ με το καλώδιο προς τα κάτω επάνω στην ασφάλεια του διακόπτη με πλωτήρα Ⓐ.
2. Τοποθετήστε την αντλία με ευστάθεια μέσα στο νερό.
3. Συνδέστε την αντλία με την τροφοδοσία ρεύματος. Προσοχή! Η αντλία εκκινείται άμεσα.

Το ελάχ. ύψος υπολειμματικού νερού (βλ. 7. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙ ΣΤΙΚΑ) εξασφαλίζεται μόνο σε χειροκίνητη λειτουργία, επειδή ο διακόπτης με πλωτήρα απενεργοποιεί πρόωρα την αντλία στην αυτόματη λειτουργία.

4. ΣΥΝΤΗΡΗΣΗ

ΚΩΝΔΥΝΟΣ! Πρόκληση σωματικής βλάβης! Κίνδυνος τραυματισμού σε περίπτωση τυχαίας εκκίνησης του προϊόντος.

→ Αποσυνδέστε το προϊόν από την τροφοδοσία ρεύματος προτού το συντηρήσετε.

Πλύση της αντλίας:

Μετά την άντληση χλωριωμένου νερού πρέπει να πλυθεί η αντλία.

1. Αντλήστε χλιαρό νερό (το πολύ 35 °C) προσθέτοντας κατά περί πτωση ένα ἡπιο απορρυπαντικό (π.χ., απορρυπαντικό πιάτων) μέχρι τη στιγμή που το αντλούμενο νερό θα είναι διαυγές.
2. Απορρίψτε τα κατάλοιπα σύμφωνα με τις οδηγίες του νόμου για τη διάθεση αποβλήτων.

5. ΑΠΟΘΗΚΕΥΣΗ

Θέση εκτός λειτουργίας:

Η αντλία δεν διαθέτει προστασία από παγετό! Το προϊόν πρέπει να φυλάσσεται σε μέρος στο οποίο δεν έχουν πρόσβαση παιδιά.

1. Αποσυνδέστε την αντλία από την τροφοδοσία ρεύματος.
2. Αναποδογυρίστε την αντλία μέχρι να σταματήσει να εξέρχεται νερό.
3. Καθαρίστε την αντλία (βλ. 4. ΣΥΝΤΗΡΗΣΗ).
4. Φυλάξτε την αντλία σε στεγνό, κλειστό και ασφαλή από τον παγετό χώρο.

Απόρριψη:

(σύμφωνα με την οδηγία 2012/19/ΕΕ)

Το προϊόν δεν επιτρέπεται να απορρίπτεται στα κοινά οικιακά απορρίμματα. Πρέπει να απορρίπτεται σύμφωνε με τους ισχύοντες τοπικούς κανονισμούς προστασίας του περιβάλλοντος.

ΣΗΜΑΝΤΙΚΟ!

→ Διαθέστε το προϊόν μέσω της υπηρεσίας ανακύκλωσης της περιοχής σας.

6. ANTIMETΩΠΙΣΗ ΣΦΑΛΜΑΤΩΝ

ΚΩΝΔΥΝΟΣ! Πρόκληση σωματικής βλάβης! κίνδυνος τραυματισμού σε περίπτωση τυχαίας εκκίνησης του προϊόντος.

→ Αποσυνδέστε το προϊόν από την τροφοδοσία ρεύματος προτού αντιμετωπίσετε σφάλματά του.

Καθαρισμός βάσης αναρρόφησης και φτερωτής [Εικ. Τ1]:

1. Ξεβιδώστε τις 4 σταυρόβιδες ④.

2. Αποσυνδέστε τη βάση αναρρόφησης ⑤ από την αντλία.

3. Καθαρίστε τη βάση αναρρόφησης ⑤ και τη φτερωτή ⑥ (με αυτές τις εργασίες συντήρησης δεν ακυρώνεται η εγγύηση).
4. Τοποθετήστε ξανά τη βάση αναρρόφησης ⑤.
5. Βιδώστε ξανά τις 4 σταυρόβιδες ④.

Εάν η φτερωτή έχει υποστεί ζημιά, επιτρέπεται να αντικαθίσταται για λόγους ασφαλείας μόνο από το σέρβις της GARDENA.

Πρόβλημα Αιτία Αντιμετώπιση

Η αντλία λειτουργεί, αλλά δεν τροφοδοτεί νερό	Ο αέρας δεν μπορεί να φύγει, επειδή οι αγωγοί πίεσης είναι κλειστοί (τυχόν τσακιομένος σωλήνας πίεσης).	→ Ανοίξτε το ωλήνα πίεσης. (π. χ., βαλβίδα απομόνωσης, συσκευές παροχής).
	Στρώμα αέρα στην απορροφητική βάση.	→ Περιμένετε περίπου 60 δευτερόλεπτα μέχρι να εξαερωθεί αυτόματα η αντλία (κατά περίπτωση απενεργοποιήστε/ενεργοποιήστε την).
	Το στόμιο αναρρόφησης είναι βουλωμένο.	→ Καθαρίστε το στόμιο αναρρόφησης με δέσμη νερού.
	Το λάστιχο είναι βουλωμένο. → Αφαιρέστε την έμφραξη στο λάστιχο.
	Η φτερωτή έχει μπλοκάρει. → Καθαρίστε τη βάση αναρρόφησης και τη φτερωτή.
	Κατά τη θέση σε λειτουργία η στάθμη του νερού βρίοκεται κάτω από τη ελάχιστη στάθμη του νερού.	→ Εμβαπτίστε την αντλία σε μεγαλύτεροβάθος.
Η αντλία δεν παίρνει μπροστά ή σταματάει κατά τη διάρκεια της λειτουργίας	Ο θερμοστατικός διακόπτης απενεργοποίησε την αντλία λόγω υπερθέρμανσης.	→ Καθαρίστε το στόμιο αναρρόφησης. Λάβετε υπόψη τη μέγιστη θερμοκρασία μέσου (35 °C).
	Αντλία χωρίς ρεύμα. → Ελέγξτε τις ασφάλειες και τα ηλεκτρικά βύσματα σύνδεσης.
	Ο διακόπτης RCD ενεργοποιή θηκε (ρεύμα διαρροής).	→ Αποσυνδέστε την αντλία από την τροφοδοσία ρεύματος και απευθυνθείτε στο Σέρβις της GARDENA.
Η αντλία λειτουργεί, αλλά μειώνεται απότομα η απόδοσή της	Το στόμιο αναρρόφησης είναι βουλωμένο.	→ Καθαρίστε το στόμιο αναρρόφησης με δέσμη νερού.
	Το λάστιχο είναι βουλωμενο. → Αφαιρέστε την έμφραξη στο λάστιχο.

ΥΠΟΔΕΙΞΗ: Για άλλες βλάβες απευθυνθείτε στο κέντρο σέρβις της εταιρείας GARDENA. Επισκευές επιτρέπεται να εκτελούνται μόνο από τα κέντρα σέρβις της εταιρείας GARDENA καθώς και από εξειδικευμένους αντιπροσώπους εξουσιοδοτημένους από την εταιρεία GARDENA.

1. TEXNIKA XAPAKTHPIΣTIKA

Υποβρύχια αντλία Μονάδα Τιμή			(Κωδ. 9000)	Τιμή (Κωδ. 9001)	Τιμή (Κωδ. 9007)	Τιμή (Κωδ. 9008)
Ισχύς δικτύου W 250 400 250 400
Τάση δικτύου V (AC)	230 230 230 230
Συχνότητα δικτύου	Hz	50	50	50	50	50
Μέγ. ικανότητα άντλησης	l/h	8200	8600	9200	10.500
Μέγ. πίεση/ μεγ. ύψος άντλησης	bar / m	0,5 5,0	0,55 5,5	0,4 4,0	0,5 5,0
Μέγ. βάθος βύθισης	m	6	6	6	6
Ελάχ./μέγ. ύψος ενεργοποίησης	cm	23 / 50	23 / 50	26 / 45	26 / 45
Ελάχ./μέγ. ύψος απενεργοποίησης	cm	7 / 20	7 / 20	11 / 16	11 / 16

Υποβρύχια αντλία Μονάδα Τιμή		(Κωδ. 9000)	Τιμή (Κωδ. 9001)	Τιμή (Κωδ. 9007)	Τιμή (Κωδ. 9008)
Ύψος υπολειμματικού νερού mm 4 4 25 25
Λύματα με μέγ. διάμετρο σωματιδίων	mm 5 5 25 25
Ελάχιστη στάθμη νερού κατά τη θέση σε λειτουργία (περ.)	cm 25 25 50 50
Καλώδιο σύνδεσης	m	10 (H05RN-F)	10 (H05RN-F)	10 (H05RN-F)	10 (H05RN-F)
Βάρος χωρίς καλώδιο (περ.)	kg	2,55	2,85	2,55	2,9
Μέγ. θερμοκρασία αντλούμενου νερού	°C 35 35 35 35

8. E≡APTHMATA

GARDENA Σφιγκτήρας λάστιχου Για λάστιχο 25 mm (1") με το ракόρ σύνδεσης. Κωδ. 7193

GARDENA Σφιγκτήρας λάστιχου Για λάστιχο 38 mm (1 1/2") με το ρακόρ σύνδεσης. Κωδ. 7195

GARDENA Σετ σύνδεσης αντλίας Για λάστικο 19 mm (3/4") με το σύστημα συνδέσμων GARDENA.

Kωδ. 1752

GARDENA Σετ πλακέ λάστιχου Λάστιχο 10 m 38 mm (1/2") με κολιέ λάστιχου. Κωδ. 5005

9. ΣΕΡΒΙΣ/ΕΓΓΥΗΣΗ

Σέρβις:

Παρακαλούμε επικοινωνήστε με τη διεύθυνοη στην πίου σελίδα.

Δήλωση εγγύησης:

Σε περίπτωση αξίωσης εγγύησης, δεν επιβαρύνεστε με χρεώσεις για τις παρεχόμενες υπηρεσίες.

Η GARDENA Manufacturing GmbH παρέχει για όλα τα γνήσια καινούργια προϊόντα GARDENA εγγύηση 2 ετών από την ημερομηνία της πρώτης αγοράς από τον αντι- πρόσωπο, όταν τα προϊόντα χρησιμοποιούνται αποκλει- στικά για ιδιωτική χρήση. Αυτή η εγγύηση κατασκευα- στή δεν ισχύει για προϊόντα που έχουν αποκτηθεί στη δευτερογενή αγορά. Αυτή η εγγύηση αφορά σε σημα- ντικά ελαττώματα του προϊόντος που οφείλονται αποδε- δειγμένα σε σφάλματα υλικού ή κατα σκευής. Η παρού- σα εγγύηση εκπληρώνεται με την παροχή ενός πλήρως λειτουργικού προϊόντος αντικατάστασης ή με τη δωρεάν επισκευή του ελαττωματικού προϊόντος. Διατηρούμε το δικαί ωμα επιλογής. Αυτή η υπηρεσία ισχύει εφόσον πληρούνται οι παρακάτω προϋποθέσεις:

• Το προϊόν χρησιμοποιήθηκε για τον προβλεπόμενο σκοπό σύμφωνα με τις συστάσεις στις οδηγίες χειρισμού.
• Δεν επιχειρήθηκε άνοιγμα ούτε επισκευή του προϊόντος από τον αγοραστή ούτε από τρίτους.
  • Για τη λειτουργία έχουν χρησιμοποιηθεί αποκλειστικά γνήσια GARDENA ανταλλακτικά και φθειρόμενα εξαρτήματα.

100

- Υποβολή του παραστατικού αγοράς.

Η φυσιολογική φθορά εξαρτημάτων και στοιχείων (π.χ., μαχαιριών, εξαρτημάτων στερέωσης μαχαιριών, στροβίλων, φωτιστικών μέσων, τραπεζοειδών και οδοντωτών ιμάντων, τροχών κύλισης, φίλτρων αέρα, μπουζί), οι οπτικές διαφοροποιήσεις, καθώς και τα φθειρόμενα και αναλώσιμα εξαρτήματα αποκλείονται από την εγγύηση.

Αυτή η εγγύηση κατασκευαστή περιορίζεται στην προμήθεια ανταλλακτικών και στην επισκευή σύμφωνα με τους προαναφερόμενους όρους. Άλλες αξιώσεις προς εμάς ως κατασκευάστρια εταιρεία, π.χ., για αποζημίωση, δεν απιολογούνται με βάση την εγγύηση κατασκευαστή. Είναι αυτονόητο ότι αυτή η εγγύηση κατασκευαστή δεν επηρεάζει τις νομικές και συμβατικές αξιώσεις εγγύησης έναντι του αντιπροσώπου/ πωλητή.

Η εγγύηση κατασκευαστή υπόκειται στο δίκαιο της Ομοσπονδιακής Δημοκρατίας της Γερμανίας.

Σε περίπτωση αξιώσεων εγγύησης στείλτε το ελαττωματικό προϊόν μαζί με ένα αντίγραφο του παραστατικού αγοράς και μια περιγραφή του οφάλματος με προπληρωμένα ταχυδρομικά τέλη στη διεύθυνση σέρβις της εταιρείας.

Αναλώσιμα:

Η φτερωτή είναι αναλώσιμο και συνεπώς δεν καλύπτεται από την εγγύηση.

Χαρακτηριστικό διάγραμμα

Характеристика насоса
