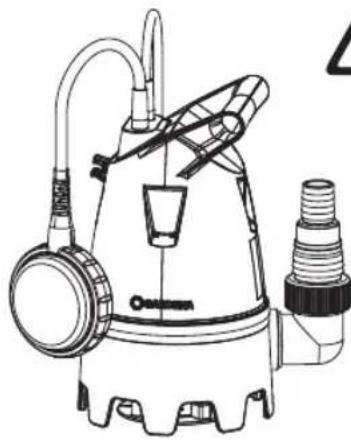

NÁVOD K OBSLUZE 10500 GARDENA

Překlad originálních pokynů. Tento produkt mohou používat děti od věku 8 let a osoby se sní- ženými fyzickými, smyslovými nebo men- tálními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly ohledně bezpečného používání přístroje zaškoleny a rozumí tomu, jaké nebezpečí z toho vyplývá. Děti si s produktem nesmějí hrát. Čištění a uživatelskou údržbu nesmí provádět děti bez dohledu. Doporučujeme, aby pro- dukt používali mladiství až od 16 let. Produkt nikdy nepoužívejte, pokud jste unavení nebo nemocní nebo pod vlivem drog, alkoholu nebo léků. Využití odpovídající určenému účelu: Ponorné čerpadlo GARDENA je určeno na odčerpávání při zaplavení, ale také na přečerpávání a vyčerpávání nádrží, na odběr vody ze studní a šachet, na odvodňování člunů ajachet a na časově omezené provzdušňování a cirkulaci vody a na čerpání vody s obsahem chloru na soukromých domácích a hobby zahradách. Čerpané kapaliny: Pomocí ponorného čerpadla GARDENA se smí čerpat jen voda. Čerpadlu nevadí zaplavení vodou (vodotěsné) a je určené k ponoření do vody (max. hloubka ponoření viz

Produkt je vhodný k čerpání následujících kapalin:

• Ponorné čerpadlo na čistou vodu: čistá nebo lehce znečištěna voda s průměrem nečistot max. 5 mm.

• Ponorné čerpadlo na špinavou vodu: znečištěná voda s průměrem nečistot max. 25 mm. Produkt není vhodný pro dlouhodobý provoz (trvalý cirku- lační provoz). NEBEZPEČÍ! Poranění! v Nesmí se přečerpávat slaná voda, leptavé, snadno zápalné nebo explozivní látky (např. benzín, petrolej, nitro ředidlo), oleje, topný olejapotraviny.

DŮLEŽITÉ! Přečtěte pečlivě tento návod na použití a uchovejte ho pro opětovné přečtení. Symboly na produktu: Přečtěte si návod na provoz. Obecné bezpečnostní pokyny Elektrická bezpečnost NEBEZPEČÍ! Úraz elektrickým proudem! Nebezpečí poranění elektrickým proudem. v Produkt musí být elektricky napájen přes FI-spí- nač (RCD) se jmenovitým vypínacím proudem maximálně 30 mA. NEBEZPEČÍ! Nebezpečí poranění! Nebezpečí poranění elektrickým proudem. v Než začnete s údržbou nebo než budete vyměňo- vat díly, odpojte produkt od sítě. Přitom musí být pro Vás zásuvka viditelná. Bezpečný provoz Teplota vody nesmí překročit 35 °C. Čerpadlo nesmí být použito, pokud se ve vodě nacházejí osoby. Může dojít ke znečištění kapaliny v důsledku výstupu mazacích látek. Jiné osoby udržujte dále od vody. Čerpadlo provozujte jen s kolenem. GARDENA Ponorné čerpadlo na čistou vodu / Ponorné čerpadlo na špinavou vodu

9000-20.960.01.indb 83 07.12.20 10:21Ochranný spínač Teplotní ochranný spínač: Při přetížení je čerpadlo vypnuto vestavěnou tepelnou ochranou motoru. Po dostatečném ochlazení motoru je čerpadlo opět při- praveno k provozu. Automatické odvzdušnění Toto čerpadlo je vybaveno odvzdušňovacím ventilem, který odstraní eventuální vzduchový polštář v čerpadle. V závislosti na funkci tak může na boku tělesa vytéct trochu vody. Dodatečné bezpečnostní pokyny Elektrická bezpečnost NEBEZPEČÍ! Zástava srdce! Tento produkt vytváří za provozu elektromagne- ticképole. Toto pole může za určitých podmínek působit na funkci aktivních nebo pasivních lékař- ských implantátů. Aby se vyloučily nebezpečné situace, které by mohly vést k těžkým nebo smrtel- ným poraněním, měly by osoby s lékařským implan- tátem před použitím produktu konzultovat svého lékaře a výrobce implantátu. Kabely Při použití prodlužovacího kabelu musí jeho minimální průřez odpovídat následující tabulce: Napětí Délka kabelu Průřez 230 – 240 V / 50 Hz Do 20 m 1,5 mm

NEBEZPEČÍ! Úraz elektrickým proudem! Přes odříznutou síťovou zástrčku může přes síťový kabel vniknout do elektrické oblasti vlhkost a způsobit zkrat. v Síťovou zástrčku v žádném případě nestříhejte (např. stěnová průchodka). v Netahejte zástrčku za kabel, když ji chcete vytáhnout ze zásuvky, chytněte ji za těleso zástrčky. v Pokud se u tohoto přístroje poškodí síťové přívodní vedení, musí být vymě něnovýrobcem nebo jeho servisem nebo podobně kvalifikovanou osobou, aby se vyloučilo ohrožení elektrickým proudem. Zástrčky a spojky musí být chráněny proti stříkající vodě. Ujistěte se, že se elektrické připojení nenachází voblasti zaplavené vodou. Zástrčku a síťový kabel chraňte před horkem, olejem a ostrými hranami. Dbejte síťového napětí. Údaje na typovém štítku musí souhlasit s údaji v síti. Při pobytu v bazénu nebo při dotyku vodní plochy musí být bezpodmínečně vytažena síťová zástrčka čerpadla. K přenášení nebo upevňování čerpadla nepoužívejte napájecí kabel. Pro ponoření, resp. vytažení a zajištění čerpadla musí být použit upevňovací provaz. Pravidelně kontrolujte přívodní vedení. Před použitím čerpadla zkontrolujte pohledem, zda není poškozené (hlavně kabel a zástrčku). Poškozené čerpadlo nikdy nepoužívejte. Čerpadlo v pří- padě poškození bezpodmínečně nechejte zkontrolovat vservisu firmy GARDENA. Návod na montáž: Všechny šrouby opět ručně dotáhnout. Před použitím po údržbě zajistit, aby byly všechny díly přišroubovány. Při využití našich čerpadel s generátorem je třeba dbát výstražných pokynů výrobce generátoru. Osobní bezpečnost NEBEZPEČÍ! Nebezpečí udušení! Menší díly mohou být snadno spolknuty. Při použití polyetylénových sáčků hrozí malým dětem nebez- pečí udušení. Děti se musí během montáže zdržovat v dostatečné vzdálenosti. Dbejte na minimální stav vody podle parametrů čerpadla. Nenechávejte čerpadlo běžet déle než 10 minut proti uzavřené výtlačné straně. Písek a jiné abrazivní látky vedou k rychlejšímu opotřebení a zkrácení životnosti čerpadla. Plovákový spínač smí být ovládán pouze mimo vodu. Hadice nesmí být během provozu vytažena. Než začnete odstraňovat chyby, nechte čerpadlo vychlad- nout. Čerpadlo nesmí být provozováno bez namontovaného kolena.

NEBEZPEČÍ! Poranění! Nebezpečí poranění při neúmyslném spuštění produktu. v Než začnete produkt montovat, oddělte ho od elektrického napájení. Našroubování kolena do čerpadla [ obr. A1 ]: NEBEZPEČÍ! Poranění! Říznutí o oběžné kolo. v Čerpadlo provozujte jen s kolenem. v Koleno

našroubujte do čerpadla ve směru pohybu hodinových ručiček.

9000-20.960.01.indb 84 07.12.20 10:21Hadice se může připojit pomocí přípoje čerpadla

a připojovacího šroubení

[25 mm (1") a 38 mm (11/2")] nebo pomocí spojovacího systému GARDENA [13 mm (1/2") / 16 mm (5/8") / 19 mm (3/4")]. Při použití hadice 38 mm (1 1/2") má čerpadlo maximální čerpací výkon (průtok). Připojení hadice přes přípojný čep [ obr. A2 / A3 / A4 ]: Přes přípojný čep

je možné připojit hadice 25 mm (1") a38 mm (1 1/2"). Průměr hadice 25 mm (1") 38 mm (1 1/2") GARDENA hadicová spona č.v. 7193 č.v. 7195 Připojení hadice [ obr. A2 ] Čep neoddělovat [ obr. A3 ]. Čep priu u

oddělit [ obr. A4 ]. Hadice 25 mm (1") a 38 mm (1 1/2"), které se mohou připojit přes přípojný čep

, se musí pojistit např. pomocí GARDENA hadicové spony č.v. 7193 / 7195.

1. Koleno našroubujte do čerpadla ve směru pohybu

2. Našroubujte připojovací šroubení

. (U hadic 38 mm (1 1/2") nejprve odřízněte připojovací hrdlo

3. Nasuňte hadici na připojovací šroubení

a připevněte ji např. pomocí hadicové spony GARDENA č.v. 7193 / 7195. Připojení hadice pomocí GARDENA zastřeného systému [ obr. A5 ]: Nedoporučujeme používání menších průměrů hadic než 19 mm (3/4"), protože jinak dochází k poklesu výkonu průtoku. Průměr hadice Přípojka čerpadla 19 mm (3/4") GARDENA Připoj. sada pro čerpadla č.v. 1752 v Připojte hadici pomocí příslušného spojovacího systému GARDENA.

NEBEZPEČÍ! Poranění! Nebezpečí poranění při neúmyslném spuštění produktu. v Než začnete produkt připojovat, nastavovat nebo transportovat, oddělte ho od elektrického napájení. Čerpání vody: Pokud čerpadlo nelze ponořit do rezervoáru vody ucho- pením za držadlo, musí být do studní, resp. vodních rezer- voárů ponořeno vždy pomocí provazu. Minimální hloubka ponoření při uvedení do provozu viz 7. TECHNICKÁ DATA. Čerpadlo musí být instalováno tak, aby nebyly otvory na sací noze úplně nebo částečně zablokovány. V rybníku by mělo být čerpadlo postaveno například na cihlu.

1. Ponořte čerpadlo do rezervoáru vody.

2. Připojte čerpadlo k elektrickému napájení.

Pozor! Čerpadlo ihned naběhne. Automatický provoz s plovákovým spínačem [ obr. O1 ]: Aby se čerpadlo při nedostatku vody automaticky vypnulo, musí se plovákový spínač

volně pohybo- vat po vodní hladině. Nastavení zapínací a vypínací výšky [ obr. O1 ]: Maximální spínací výška a minimální vypínací výška (viz 7. TECHNICKÁ DATA) mohou být nastaveny tak, že se kabel plovákového spínače zatlačí do aretace plovákového spínače.

• Čím kratší je kabel mezi plovákovým spínačem

a aretací plovákového spínače

, tím nižší je spínací výška a tím vyšší je vypínací výška. v Zatlačte kabel plovákového spínače

do otvoru aretace plovákového spínače

POZOR! Aby bylo zaručeno zapnutí a vypnutí plovákového spínače, musí být délka kabelu mezi plovákovým spínačem a aretací plovákového spínače minimálně 10 cm. Manuální provoz [ obr. O2 ]: Čerpadlo zůstává trvale v provozu, protože je plová- kový spínač přemostěn.

1. Posuňte plovákový spínač

s kabelem dolu na aretaci plovákového spínače

2. Čerpadlo postavte stabilně do vody.

3. Připojte čerpadlo k elektrickému napájení.

Pozor! Čerpadlo ihned naběhne. Minimální výšky zbylé vody (viz 7. TECHNICKÁ DATA) se dosáhne pouze vmanuálním provozu, protože v auto- matickém provozu vypne plovákový spínač čerpadlo příliš brzy.

9000-20.960.01.indb 85 07.12.20 10:215. SKLADOVÁNÍ Vyřazení z provozu: Čerpadlo není odolné mrazu! Produkt musí být uchováván mimo dosah dětí.

1. Odpojte čerpadlo od elektrického napájení.

2. Otáčejte čerpadlo za hlavu tak až už nevytéká žádná

3. Čerpadlo vyčistěte (viz 4. ÚDRŽBA).

4. Čerpadlo skladujte na suchém, uzavřeném místě,

chráněném proti mrazu. Likvidace: (podle RL2012/19/EU) Produkt nesmí být likvidován spolu s běžným domácím odpadem. Musí být likvidován podle platných místních ekologických předpisů. DŮLEŽITÉ! v Likvidujte produkt prostřednictvím Vašeho místního recyklačního sběrného místa.

6. ODSTRAŇOVÁNÍ CHYB

NEBEZPEČÍ! Poranění! Nebezpečí poranění při neúmyslném spuštění produktu. v Než začnete odstraňovat chyby produktu, odpojte produkt od elektrického napájení. Čištění sací nohy a oběžného kola [ obr. T1 ]:

1. Vyšroubujte 4 křížové šrouby

2. Stáhněte z čerpadla sací nohu

3. Vyčistěte sací nohu

(při těchto údržbářských pracích záruka nezaniká).

5. Opět zašroubujte 4 křížové šrouby

Poškozené oběžné kolo smí z bezpečnostních důvodů vyměňovat pouze servis GARDENA. Problém Možná příčina Náprava Čerpadlo běží, ale nečerpá žádnou vodu Vzduch nemůže uniknout, výtlačné potrubí je uzavřené. (Event. přehnutá tlaková hadice). v Otevřete tlakové vedení (např. uzavírací ventil, dávkovací přístroje). Vzduchový polštář v sací patce. v Počkejte asi 60 sekund, až se čerpa- dlo samo odvzdušní (popř. vypnout / zapnout). Sací otvor je ucpán. v Vyčistěte sací otvor pomocí proudu vody. Hadice je ucpaná. v Odstraňte ucpání hadice. Oběžné kolo je zablokováno. v Sací nohu a oběžné kolo vyčistěte. Při uvedení čerpadla do chodu je hladina vody pod minimální úrovní. v Ponořte čerpadlo hlouběji.

NEBEZPEČÍ! Poranění! Nebezpečí poranění při neúmyslném spuštění produktu. v Než začnete na produktu provádět údržbu, oddělte ho od elektrického napájení. Propláchnutí čerpadla: Po čerpání vody s obsahem chloru musí být čerpadlo propláchnuto.

1. Čerpejte vlažnou vodu (max. 35 °C) eventuálně vodu

spřísadou jemného čistícího prostředku (např. mycího prostředku) tak dlouho, až je čerpaná voda čirá.

2. Zbytky odstraňte podle směrnic zákona na odstranění

9000-20.960.01.indb 86 07.12.20 10:217. TECHNICKÁ DATA Ponorné čerpadlo Jednotka Hodnota (č.v. 9000) Hodnota (č.v. 9001) Hodnota (č.v. 9007) Hodnota (č.v. 9008) Jmenovitý výkon W 250 400 250 400 Síťové napětí V (AC) 230 230 230 230 Síťová frekvence Hz 50 50 50 50 Max. čerpací množství l/h 8200 8600 9200 10.500 Max. tlak / max. čerpací výška bar /

0,5 5,0 0,55 5,5 0,4 4,0 0,5 5,0 Max. hloubka ponoru m 6 6 6 6 Min. / max. spínací výška cm 23 / 50 23 / 50 26 / 45 26 / 45 Min. / max. vypínací výška cm 7 / 20 7 / 20 11 / 16 11 / 16 Výška zbytku vody mm 4 4 25 25 Špinavá voda s maximálním průměrem nečistot mm 5 5 25 25 Minimální výška hladiny při uvedení do provozu (asi) cm 25 25 50 50 Přípojný kabel m 10 (H05RN-F) 10 (H05RN-F) 10 (H05RN-F) 10 (H05RN-F) Hmotnost bez kabelu (asi) kg 2,55 2,85 2,55 2,9 Max. teplota čerpaného média °C 35 35 35 35

GARDENA Hadicová spona Pro hadice 25 mm (1") pro připojení přespřípojný čep. č.v. 7193 GARDENA Hadicová spona Pro hadice 38 mm (1 1/2") pro připojení přespřípojný čep. č.v. 7195 GARDENA Sada přípojek pro čerpadla Pro hadice 19 mm (3/4") pro připojení přes GARDENA zástrčný systém. č.v. 1752 GARDENA Sada ploché hadice 10m hadice 38mm (1/2") s hadicovou svorkou. č.v. 5005 Problém Možná příčina Náprava Čerpadlo nenaskočí nebo zůstává během provozu stát Teplotní ochranný spínač čerpadlo vypnul kvůli přehřátí. v Vyčistěte sací otvor. Dbejte maxi- mální teploty média (35 °C). Čerpadlo bez elektrického napájení. v Zkontrolujte pojistky a elektrické konektorové spoje. Zareagoval RCD-spínač (chybový proud). v Odpojte čerpadlo od elek trického napájení a obraťte se na servis GARDENA. Čerpadlo běží, ale čerpací výkon náhle poklesne Sací otvor je ucpán. v Vyčistěte sací otvor pomocí proudu vody. Hadice je ucpaná. v Odstraňte ucpání hadice. POZNÁMKA: V případě jiných poruch se prosím obraťte na Vaše servisní centrum GARDENA. Opravy smí provádět pouze servisní centra GARDENA a odborní prodejci, kteří jsou firmou GARDENA autorizováni.

9000-20.960.01.indb 87 07.12.20 10:219. SERVIS / ZÁRUKA Servis: Kontaktujte prosím adresu na zadní straně. Záruční podmínky: V případě vznesení nároku na záruku se na poskytnuté služby nevztahuje žádný poplatek. GARDENA Manufacturing GmbH poskytuje na všechny originální nové produkty GARDENA 2 roky záruku od první koupě u obchodníka, pokud byly produkty používány výhradně pro soukromou potřebu. Na produkty získané na jiném trhu tato záruka výrobce neplatí. Tato záruka se vzta huje na závažné nedostatky produktu, které byly prokazatelně způsobeny vadou materiálu nebo výrobní vadou. Záruka je splněna bezplatným dodáním plně funkč- ního náhradního výrobku nebo opravou vadného výrobku, který nám byl odeslán. Vyhrazujeme si právo vybrat mezi těmito možnosti. Tato služba podléhá následujícím ustano- vením:

• Výrobek byl použit k určenému účelu podle doporučení v návodu k používání.

• Ani kupec, ani žádná třetí osoba se nepokoušeli produkt otevřít nebo opravit.

• Při provozu byly použity jen originální náhradní díly a díly podléhající opotřebení GARDENA.

• Předložení dokladu o koupi. Normálně opotřebované díly a komponenty (například na nožích, díly upevňující nůž, turbíny, osvětlovací pro- středky, klínové a ozubené řemeny, oběžná kola, vzdu- chové filtry, zapalovací svíčky), optické změny, díly podlé- hající opotřebení a spotřební díly jsou ze záruky vyloučeny. Tato záruka výrobce je omezena na náhradní dodávku aopravu podle výše uvedených podmínek. Jiné nároky proti nám jako výrobci, třeba na náhradu škody, nejsou na základě záruky výrobce oprávněny. Tato záruka výrob- ce nemá samozřejmě vliv na existující zákonné a smluvní nároky na záruku vzhledem k obchodníkovi / prodejci. Záruka výrobce podléhá právu Spolkové republiky Německo. V případě uplatnění záruky zašlete prosím vadný produkt s kopií kupního dokladu a popisem vady dostatečně ofran- kované na adresu servisu GARDENA. Díly podléhající opotřebení: Oběžné kolo je díl podléhající opotřebení, a proto je ze záruky vyloučeno. Smluvní servisní střediska CZ: NOBUR s.r.o. Průmyslová 14/1515 110 00 Praha 10 tel.: [phone] fax: [phone] email.: [e-mail] www.nobur.cz Ing. Tomáš Vajčner Vlárská 22 627 00 Brno tel.:[phone] email.: [e-mail] www.egardena.cz Milan Záhumenský – JIRAMI Lidická 18 715 00 Ostrava-Vítkovice tel.:[phone] mobil.: 603 519 774 fax: [phone] email.: [e-mail] www.jirami.cz KIS PLUS v.o.s. Želetická 305/3 412 01 Litoměřice tel.:[phone] fax: [phone] email.: [e-mail] www.kisplus.cz

1. Zaskrutkujte koleno do čerpadla v smere hodinových

1. Ponorte čerpadlo do vodnej nádrže.

2. Spojte čerpadlo so zdrojom prúdu.

, tým nižšia zapí- nacia výška a tým vyššia vypínacia výška. v Zatlačte kábel plavákového spínača

1. Potlačte plavákový spínač

s káblom nadol na aretá- ciu plavákového spínača

3. Spojte čerpadlo so zdrojom prúdu.

9000-20.960.01.indb 91 07.12.20 10:217. TECHNICKÉ ÚDAJE Ponorné čerpadlo Jednotka Hodnota (č.v. 9000) Hodnota (č.v. 9001) Hodnota (č.v. 9007) Hodnota (č.v. 9008) Menovitý výkon W 250 400 250 400 Sieťové napätie V (AC) 230 230 230 230 Sieťová frekvencia Hz 50 50 50 50 Max. čerpacie množstvo l/h 8200 8600 9200 10.500 Max. tlak / max. čerpacia výška bar /

1. Odpojte čerpadlo od zdroja prúdu.

4. Skladujte čerpadlo na suchom, uzavretom mieste

(týmito prácami údržby nezaniká záruka).

dou jemného čistiaceho prostriedku (napr. vyplachovací prostriedok), kým nebude čerpaná voda čistá.
