РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 10500 GARDENA

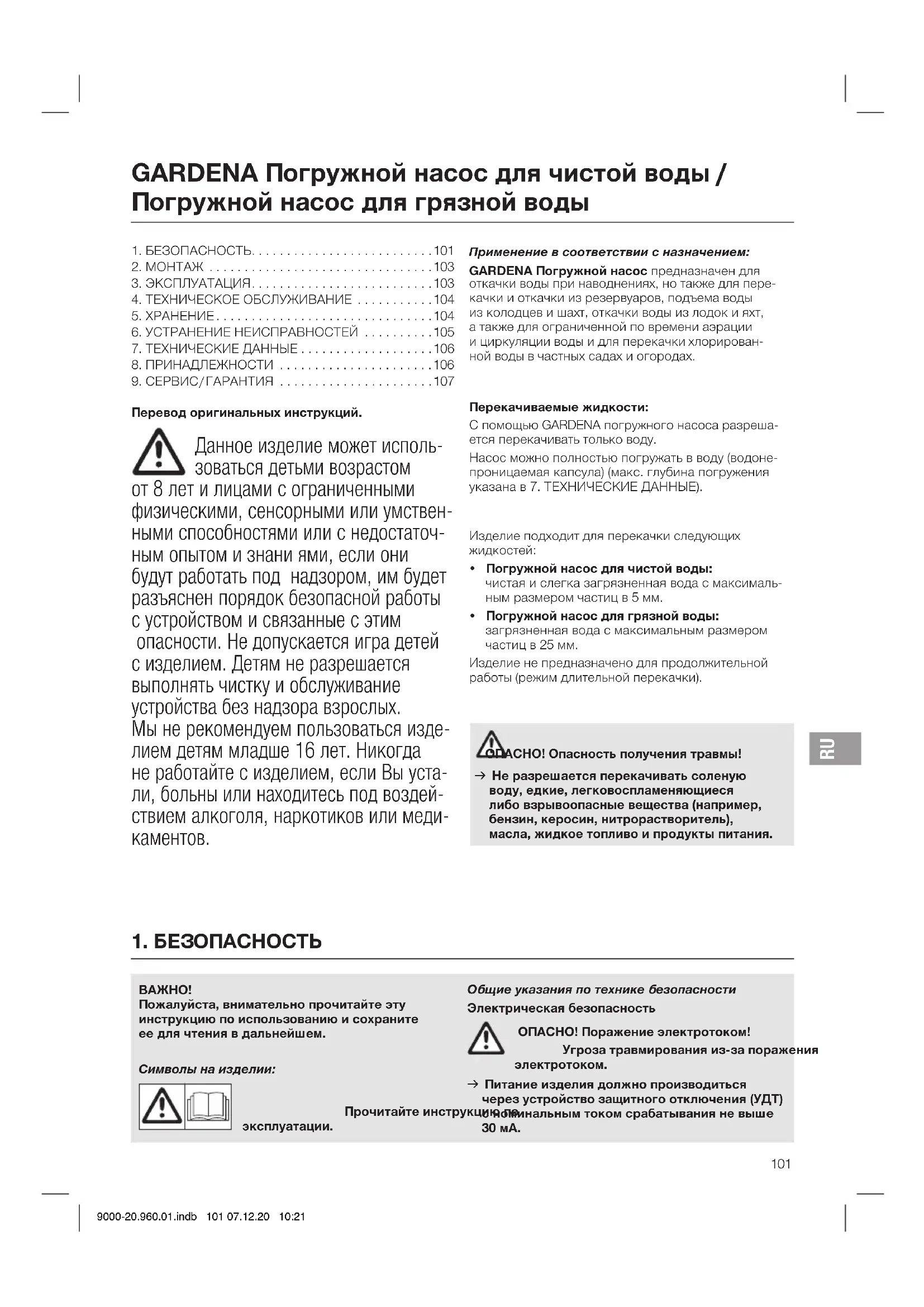

Перевод оригинальных инструкций. Данное изделие может исполь- зоваться детьми возрастом от 8 лет и лицами с ограниченными физическими, сенсорными или умствен- ными способностями или снедостаточ- ным опытом и знани ями, если они будут работать под надзором, им будет разъяснен порядок безопасной работы сустройством и связанные с этим опасности. Не допускается игра детей сизделием. Детям не разрешается выполнять чистку и обслуживание устройства без надзора взрослых. Мы не рекомендуем пользоваться изде- лием детям младше 16 лет. Никогда не работайте с изделием, если Вы уста- ли, больны или находитесь под воздей- ствием алкоголя, наркотиков или меди-

Применение в соответствии с назначением: GARDENA Погружной насос предназначен для откачки воды при наводнениях, но также для пере- качки и откачки из резервуаров, подъема воды из колодцев и шахт, откачки воды из лодок и яхт, атакже для ограниченной по времени аэрации ициркуляции воды и для перекачки хлорирован- нойводы в частных садах и огородах. Перекачиваемые жидкости: С помощью GARDENA погружного насоса разреша- ется перекачивать только воду. Насос можно полностью погружать в воду (водоне- проницаемая капсула) (макс. глубина погружения указана в 7. ТЕХНИЧЕСКИЕ ДАННЫЕ). Изделие подходит для перекачки следующих

• Погружной насос для чистой воды: чистая и слегка загрязненная вода с максималь- ным размером частиц в 5 мм.

• Погружной насос для грязной воды: загрязненная вода с максимальным размером частиц в 25 мм. Изделие не предназначено для продолжительной работы (режим длительной перекачки). ОПАСНО! Опасность получения травмы! v Не разрешается перекачивать соленую воду, едкие, легковоспламеняющиеся либо взрывоопасные вещества (например, бензин, керосин, нитрорастворитель), масла, жидкое топливо ипродукты питания.

Пожалуйста, внимательно прочитайте эту инструкцию по использованию и сохраните ее для чтения в дальнейшем. Символы на изделии: Прочитайте инструкцию по эксплуатации. Общие указания по технике безопасности Электрическая безопасность ОПАСНО! Поражение электротоком! Угроза травмирования из-за поражения электротоком. v Питание изделия должно производиться через устройство защитного отключения (УДТ) с номинальным током срабатывания не выше 30 мА. GARDENA Погружной насос для чистой воды / Погружной насос для грязной воды

9000-20.960.01.indb 101 07.12.20 10:21ОПАСНО! Угроза травмирования! Угроза травмирования из-за поражения электротоком. v Отсоединяйте изделие от сети, прежде чем выполнять работы по техническому обслужи- ванию или замене деталей. При этом розетка должна находиться в поле зрения. Безопасность эксплуатации Температура воды не должна превышать 35 °C. Не разрешается пользоваться насосом, если кто-либо стоит в воде. Загрязнение жидкости могло возникнуть из-за пролива смазочных материалов. Не подпускайте посторонних к воде. Эксплуатируйте насос только с угловым штуцером. Защитный выключатель Защитный термовыключатель: В случае перегрузки насос выключается с помощью встроенной системытермозащиты мотора. После достаточного охлаждения мотора насос снова готов

Автоматическое удаление воздуха Данный насос оснащен воздуховыпускным клапа- ном для удаления воздушной прослойки, которая может образоваться в насосе. По функциональным причинам сбоку на корпусе может протекать небольшое количество воды. Дополнительные указания по технике безопасности Электрическая безопасность ОПАСНО! Остановка сердца! Это изделие создает во время работы электро- магнитное поле. В определенных обстоятель- ствах это поле может повлиять на функциониро- вание активных или пассивных медицинских имплантатов. Во избежание опасности возникно- вения ситуаций, которые могут привести к тяже- лым или смертельным травмам, лица, пользую- щиеся медицинскими имплантатами, перед использованием этого изделия должны прокон- сультироваться со своим врачом и изготовите- лем имплантата.

При использовании удлинительных кабелей сече- ния проводов должны удовлетворять данным из следующей таблицы: Напряжение Длина кабеля Поперечное

230 – 240 В / 50 Гц До 20 м 1,5 мм

230 – 240 В / 50 Гц 20 – 50 м 2,5 мм

ОПАСНО! Поражение электротоком! При обрезанном штекере через сетевой кабель в зону действия тока может проникнуть влага ивызвать короткое замыкание. v Ни в коем случае не отрезать сетевой штекер (напр., для провода через стену). v При отключении из розетки не тяните за кабель, а беритесь за корпус штекера.

В случае повреждения сетевого шнура этого устройства необходимо, во избежание возможных угроз, заменить его у изготовителя, в его сервис- ной службе, либо у специалиста соответствую

квалификации. Штепсельные соединения электрокабелей должны иметь брызгозащищенное исполнение. Штепсельные соединения электрокабелей рас- полагайте в сухих, защищенных от затопления

Предохраняйте вилку штепсельного соединения и кабель подключения к электросети от высокой температуры, нефтепродуктов и острых кромок. Следите за напряжением электросети. Данные, обо- значенные на информационной табличке насоса, должны соответствовать параметрам электросети. При нахождении в плавательном бассейне или при контакте с водной поверхностью следует обя- зательно выключить насос из розетки. Кабель подключения к электросети не может использоваться для подвешивания или транспор- тировки насоса. Для погружения, подъема или закрепления насоса необходимо использовать крепежный трос. Регулярно проверяйте состояние кабеля подключения. Каждый раз перед использованием насоса произ- водите его наружный осмотр, на предмет отсутствия повреждений (особенно у кабеля подключения кэлектросети и вилки штепсельного соединения). Неисправный насос использоваться не должен. При обнаружении повреждений проверяйте насос только в сервисном центре GARDENA. Инструкция по монтажу: Снова затяните все винты

Перед использованием после технического обслу- живания убедитесь, что все детали привинчены. При использовании наших насосов с генератором необходимо указания изготовителя генератора. Личная безопасность ОПАСНО! Опасность задохнуться! Мелкие детали могут быть легко проглочены. Из-за полиэтиленового пакета для маленьких детей существует опасность задохнуться. Во время монтажа не подпускайте близко маленьких детей. Соблюдайте минимальный уровень воды в соответ- ствии с характеристиками насоса.

9000-20.960.01.indb 102 07.12.20 10:212. МОНТАЖ ОПАСНО! Опасность получения травмы! Опасность получения травм при непреднамеренном запуске изделия. v Перед монтажом изделия отсоедините его от электропитания. Ввинчивание углового штуцера в насос [ Рис. A1 ]: ОПАСНО! Опасность получения травмы! Резаные раны от крыльчатки. v Эксплуатируйте насос только с угловым

v Ввинтите угловой штуцер

в насос, вращая его по часовой стрелке. Шланг можно присоединять при помощи патрубка

и присоединительного ниппеля

[25 мм (1")- и 38 мм (11/2")] или GARDENA соедини- тельной системы [13 мм (1/2") / 16 мм (5/8") / 19 мм (3/4")]. При использовании шланга 38 mm (1 1/2") насос имеет максимальную про- изводительность. Присоединение шланга к ниппелю [ Рис. A2 / A3 / A4 ]:

можно присоединять шланги 25 мм (1") и 38 mm (1 1/2"). Диаметр шланга 25 мм (1") 38 мм (1 1/2") GARDENA Шланговый хомут арт. 7193 арт. 7195 Шланговое соединение [ Рис. A2 ] Не отделять

[ Рис. A3 ]. Отделить нип-

[ Рис. A4 ]. Шланги 25 мм (1") и 38 мм (1 1/2"), которые присое- диняются через ниппель

, необходимо закрепить, например, при помощи хомута фирмы GARDENA, арт. 7193 / 7195.

1. Ввинтите угловой штуцер в насос, вращая его по

2. Навинтите присоединительный ниппель

. (При использовании шлангов 38 мм (1 1/2") сначала отрежьте соединительный

3. Наденьте шланг на присоединительный нип-

и закрепите его, например,с помощью GARDENA хомута арт. 7193 / 7195. Присоединение шлангов через систему вставок GARDENA [ Рис. A5 ]: Не рекомендуется использовать шланги с диаме- тром менее 19 мм (3/4"), так как в противном случае произойдет значительное падение производитель- ности насоса. Диаметр шланга Подключение к насосу 19 mm (3/4") Набор для подключения к насосу GARDENA арт. 1752 v Подключите шланг с помощью соответствующей GARDENA соединительной системы.

ОПАСНО! Опасность получения травмы! Опасность получения травм при непред- намеренном запуске изделия. v Перед подключением, настройкой или транспортировкой изделия отсоедините его от электропитания. Водяные насосы: Если невозможно опустить насос в резервуар сводой, удерживая его за ручку, то погружение насоса в колодец или резервуар с водой следует производить с помощью троса. Минимальная глубина погружения при вводе в эксплуатацию см. 7. ТЕХНИЧЕСКИЕ ДАННЫЕ. Не позволяйте насосу работать дольше 10минут при запертой стороне нагнетания. Песок и другие абразивные вещества ведут к уско- ренному износу и снижению производительности

Манипуляции с поплавковым выключателем разре- шается выполнять только вынув его из воды. Запрещается стягивать шланг во время работы. Дайте насосу остыть, прежде чем приступать к устранению неисправ ностей. Не допускается эксплуатировать насос без установ- ленного углового штуцера.

9000-20.960.01.indb 103 07.12.20 10:214. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ОПАСНО! Опасность получения травмы! Опасность получения травм при непреднамеренном запуске изделия. v Перед техническим обслуживанием изделия отсоедините его от электропитания. Промывка насоса: После перекачки хлорированной воды насос требует

1. Перекачивайте теплую воду (макс. 35 °C) возм.

сдобавкой мягкого чистящего средства (напри- мер, моющего средства), пока перекачиваемая вода не станет прозрачной.

2. Утилизируйте остатки в соответствии с требовани-

ями закона оликвидации отходов.

Вывод из эксплуатации: Насос не защищен от мороза! Изделие необходимо хранить в недоступном для детей месте.

1. Отсоедините насос от электропитания.

2. Переворачивайте насос пока из него не вытечет

3. Очистите насос (см. 4. ТЕХНИЧЕСКОЕ

4. Храните насос в сухом, закрытом и отапливаемом

Утилизация: (согласно Директивы 2012/19/ЕС) Не допускается выбрасывать изделие собычным бытовым мусором. Его необходи- мо утилизировать в соответствии с действу- ющими местными предписаниями по защите окружа- ющей среды.

v Утилизируйте изделие через местный пункт приемки вторсырья. Насос необходимо устанавливать так, чтобы впускные отверстия на основании насоса не блокировались полностью или частично. В прудах насос следует устанавливать, например,

1. Погрузите насос в резервуар с водой.

2. Соедините насос с электропитанием.

Внимание! Насос немедленно запускается. Автоматический режим с поплавковым выключателем [ Рис. O1 ]: Чтобы насос автоматически отключался при отсутствии подаваемой жидкости, на поверхности воды должен свободно перемещаться поплавко- вый выключатель

Установка уровней включения и отключения [ Рис. O1 ]: Максимальная высота включения и минимальная высота отклю чения (см. 7. ТЕХНИЧЕСКИЕ ДАННЫЕ) могут адаптиро ваться введением кабеля поплавко- вого выключателя в фиксатор поплавкового выклю-

• Чем короче кабель между поплавковым выклю-

и креплением поплавкового выключа-

, тем меньше будет высота включения и тем больше будет высота выключения. v Вдавите кабель поплавкового выключателя

вотверстие крепления поплавкового выключа-

Для гарантированного включения и выключе- ния поплавко вого выключателя длина кабеля между поплавковым выключателем и фиксато- ром поплавкового выключателя должна состав- лять минимум 10 см. Ручной режим [ Рис. O2 ]: Насос работает непрерывно, так как поплавковый выключатель шунтируется.

1. Сдвиньте поплавковый выключатель

вниз на фиксатор поплавкового выключателя

2. Устойчиво установите насос в воде.

3. Соедините насос с электропитанием.

Внимание! Насос немедленно запускается. Мин. остаточный уровень воды (см. 7. ТЕХНИЧЕСКИЕ ДАННЫЕ) достигается только в ручном режиме рабо- ты, так как в автома тическом режиме поплавковый выключатель отключает насос заранее.

9000-20.960.01.indb 104 07.12.20 10:21Проблема Возможная причина Устранение Насос работает, но не перекачивает воду Нет свободного выхода воздуха, т. к. заперт нагне тательный трубо- провод. (Распутайте возможно скру тившийся напорный шланг.) v Откройте напорную линию. (например, запорный вентиль, устройства для дозирования). Воздушная подушка во всасывающем основании. v Подождите ок. 60 секунд, пока насос самостоятельно не удалит воздух (при необхо- димости несколько раз вклю- читеи выключите его). Всасывающее отверстие забито. v Струей воды очистите всасываю- щее отверстие. Шланг забит. v Удалите засор из шланга. Крыльчатка заблокирована. v Очистите основание насоса икрыльчатку. Уровень воды при включении ниже минимального. v Погрузите насос глубже. Насос не работает или неожиданно выключается в процессе работы Защитный термовыключатель отключил насос из-за перегрева. v Очистите всасывающее отвер- стие. Учитывайте максимальную температуру среды (35 °C). Насос обесточен. v Проверьте предохранители и электрические штекерные соединения. Сработал выключатель дифференциального тока (дифференциальный ток). v Отсоедините насос от электро- питания и обратитесь в GARDENA Сервисный центр. Насос работает, но производи- тельность внезапно снижается Всасывающее отверстие забито. v Струей воды очистите всасываю- щее отверстие. Шланг забит. v Удалите засор из шланга. УКАЗАНИЕ: в случае других неисправностей, пожалуйста, обращайтесь в свой GARDENA сервисный центр. Ремонт разрешается производить только в GARDENA сервисных центрах, а также у дилеров, авторизованных в GARDENA.

6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ОПАСНО! Опасность получения травмы! Опасность получения травм при непреднамеренном запуске изделия. v Отсоедините изделие от сети, прежде чем приступить к устранению неисправностей. Очистка основания насоса и крыльчатки [ Рис. T1 ]:

1. Вывинтите 4 винта с крестовым шлицем

2. Снимите основание насоса

3. Очистите основание насоса

(эти виды обслуживания не приводят к потере

4. Снова наденьте основание насоса

5. Снова ввинтите 4 винта с крестовым шлицем

По соображениям безопасности поврежденную крыльчатку разрешается заменять только в GARDENA сервисном центре.

9000-20.960.01.indb 105 07.12.20 10:218. ПРИНАДЛЕЖНОСТИ Шланговый хомут GARDENA Для шлангов 25 мм (1") через ниппель для подключения. арт. 7193 Шланговый хомут GARDENA Для шлангов 38 mm (1 1/2") через ниппель для подклю-

арт. 7195 Набор адаптеров к насосу GARDENA Для шлангов 19 мм (3/4") при использовании системы вставок GARDENA. арт. 1752 Набор с плоским шлангом GARDENA 10м 38мм (1/2")-шланг с фиксатором для шланга. арт. 5005

7. ТЕХНИЧЕСКИЕ ДАННЫЕ

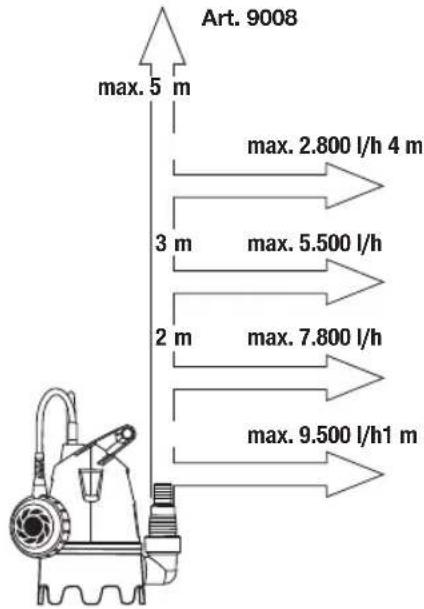

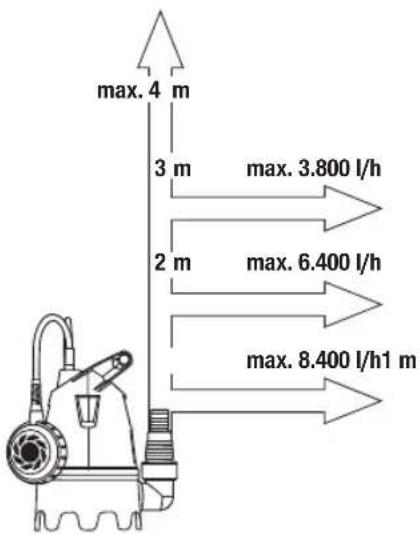

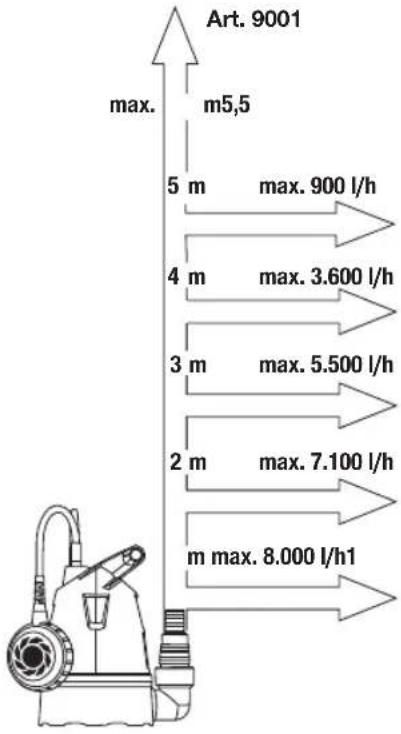

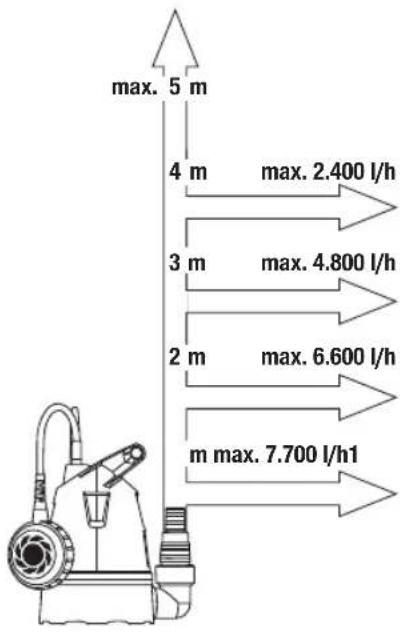

Погружной насос Ед.изм. Значение (арт. 9000)

(арт. 9008) Номинальная мощность Вт 250 400 250 400 Напряжение В перем. 230 230 230 230 Частота сети Гц 50 50 50 50 Макс. производительность л/ч 8200 8600 9200 10.500 Макс. давление / Макс. высота нагнетания

0,5 5,0 0,55 5,5 0,4 4,0 0,5 5,0 Макс. глубина погружения м 6 6 6 6 Мин. / макс. высота включения cм 23 / 50 23 / 50 26 / 45 26 / 45 Мин. / макс. высота выключения cм 7 / 20 7 / 20 11 / 16 11 / 16 Остаточный уровень воды мм 4 4 25 25 Загрязненная вода с максималь- ным размером частиц мм 5 5 25 25 Минимальный уровень воды при включении (примерно) см 25 25 50 50 Кабель подключения м 10 (H05RN-F) 10 (H05RN-F) 10 (H05RN-F) 10 (H05RN-F) Вес без кабеля (примерно) кг 2,55 2,85 2,55 2,9 Макс. температура пере- качиваемой жидкости °C 35 35 35 35

Пожалуйста, обратитесь по адресу, приведенному на обратной стороне. Гарантийные обязательства: В случае гарантийной рекламации с вас не взимается плата за предоставленные услуги. GARDENA Manufacturing GmbH гарантирует надлежа- щую работу всех новых оригинальных изделий GARDENA в течение 2 лет с даты первой покупки удилера при условии использования изделия исключительно для личных целей. Гарантия изгото- вителя не распространяется на изделия, приобре- тенные на вторичном рынке. Данная гарантия рас- пространяется на все существенные недостатки изделия, которые доказательно связаны с ошиб- камив материалах или производстве. Гарантия подразумевает предоставление полностью функцио- нирующего изделия на замену или ремонт неис- правного изделия, отправленного нам бесплатно; мы оставляем за собой право выбирать один из двух вариантов по своему усмотрению. Данная услуга предоставляется при соблюдении следую- щихусловий:

• Изделие использовалось по назначению в соот- ветствии с рекомендациями в руководстве по эксплуатации.

• Ни покупатель, ни третье лицо не пытались вскрывать или ремонтировать изделие.

• При эксплуатации использовались только оригинальные запасные и изнашиваемые детали GARDENA.

• Предоставление товарного чека. Из гарантии исключены нормальный износ деталей и компонентов (например, ножей, деталей крепле- ния ножей, турбин, осветительных приборов, клино- вых и зубчатых ремней, рабочих колес, свечей зажи- гания), изменения внешнего вида, а также изнашива- емые и расходные детали. Данная гарантия изготовителя ограничивается заме- ной и ремонтом некондиционного товара на указан- ных выше условиях. Гарантия изготовителя не может быть основанием для выдвижения иных претензий, например, на возмещение ущерба. Данная гарантия изготовителя, естественно, не затрагивает законные и договорные гарантийные требования в отношении дилера / продавца. Гарантия изготовителя регулируется правом Федеративной Республики Германия. В гарантийном случае, пожалуйста, оплатите необхо- димые почтовые сборы и вышлите дефектное изде- лие вместе с копией товарного чека и описанием неисправностей по адресу сервисной службы GARDENA. Изнашиваемые детали: Крыльчатка является изнашиваемой деталью ипоэтому исключена из гарантии. Инструкции производителя для Российской Федерации Изготовитель: GARDENA Germany AB, PO Box 7454, S-103 92 Stockholm, Sweden Страна изготовления указана на товаре. Официальный импортер на территорию Россию: ООО «Хускварна», 141400, Московская область, г. Химки, ул. Ленинградская, владение 39, строение 6, помещение № ОВ02_04 Серийный номер: 1908A 19* 08 A Год выпуска Месяц

1-й серии (индекс производства)

• Последние две цифры года выпуска 2019 (третий и четвертый знак). Погружной насос Ед.изм. Значение (арт. 9000)

(арт. 9008) Номинальная мощность Вт 250 400 250 400 Напряжение В перем. 230 230 230 230 Частота сети Гц 50 50 50 50 Макс. производительность л/ч 8200 8600 9200 10.500 Макс. давление / Макс. высота нагнетания

0,5 5,0 0,55 5,5 0,4 4,0 0,5 5,0 Макс. глубина погружения м 6 6 6 6 Мин. / макс. высота включения cм 23 / 50 23 / 50 26 / 45 26 / 45 Мин. / макс. высота выключения cм 7 / 20 7 / 20 11 / 16 11 / 16 Остаточный уровень воды мм 4 4 25 25 Загрязненная вода с максималь- ным размером частиц мм 5 5 25 25 Минимальный уровень воды при включении (примерно) см 25 25 50 50 Кабель подключения м 10 (H05RN-F) 10 (H05RN-F) 10 (H05RN-F) 10 (H05RN-F) Вес без кабеля (примерно) кг 2,55 2,85 2,55 2,9 Макс. температура пере- качиваемой жидкости °C 35 35 35 35
