Τύπος προϊόντος	Αυτοκινούμενη βιομηχανική πλυντήριο δαπέδων
Μάρκα	Kärcher
Μοντέλο	B 260 RI Bp
Διαστάσεις (Μ × Π × Υ)	1925 × 1040 × 1565 mm (χωρίς οροφή) / 2560 × 1340 × 2200 mm (Combo με οροφή)
Βάρος έτοιμο για χρήση (με μπαταρίες και γεμάτες δεξαμενές)	1641 έως 1845 kg ανάλογα με την έκδοση
Χωρητικότητα δεξαμενής καθαρού νερού / λυμάτων	260 L / 260 L
Μπαταρία	36 V, 630 Ah, χρόνος φόρτισης 10 ώρες
Πλάτος εργασίας	1000 mm (R100), 1200 mm (R120) ή 1000 mm (D100)
Μέγιστη ταχύτητα κίνησης	10 km/h εμπρός, 6 km/h πίσω
Μέγιστη κλίση κατά τη λειτουργία	15 % (εκδόσεις RI) / 10 % (εκδόσεις RI Combo)
Προγράμματα καθαρισμού	Μεταφορά, Eco, Αυτόματο πλύσιμο, Τρίψιμο, Αναρρόφηση, Γυάλισμα
Ισχύς αναρρόφησης	Υποπίεση 14 kPa (140 mbar), ροή αέρα 28 L/s × 2
Ισχύς κινητήρα έλξης	2200 W
Ισχύς κινητήρα αναρρόφησης	2 × 840 W
Ισχύς κινητήρα βούρτσας	2 × 1100 W
Διατάξεις ασφαλείας	Διακόπτης ασφαλείας, διακόπτης καθίσματος, θερμική προστασία, φρένο στάθμευσης
Επίπεδο θορύβου	L_pA 73 dB(A), L_WA 94 dB(A)
Κατηγορία προστασίας	IPX3

Συχνές ερωτήσεις - B 260 RI Bp Kärcher

Πώς να φορτίσετε την μπαταρία του B 260 RI Bp;

Για να φορτίσετε την μπαταρία, τοποθετήστε τη συσκευή σε κατάλληλο χώρο (ελάχιστος όγκος ανάλογα με την μπαταρία). Ανασηκώστε το κάθισμα, αποσυνδέστε το βύσμα της μπαταρίας και συνδέστε το στο φορτιστή. Συνδέστε τον φορτιστή σε πρίζα 230 V (16 A). Ο χρόνος φόρτισης είναι περίπου 10 έως 12 ώρες. Μην χρησιμοποιείτε τη συσκευή κατά τη φόρτιση. Μετά τη φόρτιση, αποσυνδέστε το καλώδιο φόρτισης και επανασυνδέστε την μπαταρία.

Ποια είναι η χωρητικότητα των δεξαμενών νερού;

Η συσκευή διαθέτει δύο δεξαμενές: μια δεξαμενή καθαρού νερού 260 λίτρων και μια δεξαμενή λυμάτων 260 λίτρων. Η δεξαμενή λυμάτων είναι εξοπλισμένη με πλωτηροδιακόπτη και καλάθι χονδροειδών ακαθαρσιών.

Τι είδους απορρυπαντικό να χρησιμοποιήσετε;

Χρησιμοποιείτε μόνο απορρυπαντικά που συνιστώνται από την Kärcher, χωρίς διαλύτες, χωρίς υδροχλωρικό ή υδροφθορικό οξύ. Αποφύγετε προϊόντα που αφρίζουν πολύ. Τα συνήθη απορρυπαντικά περιλαμβάνουν RM 756, RM 746, RM 69 κ.λπ. Η μέγιστη δοσολογία είναι 3% μέσω της προαιρετικής συσκευής DOSE.

Πώς να αδειάσετε τη δεξαμενή λυμάτων;

Αφαιρέστε τον εύκαμπτο σωλήνα αποστράγγισης λυμάτων από τη βάση του, χαμηλώστε το άκρο πάνω από ένα δοχείο συλλογής και ανοίξτε το καπάκι του σωλήνα. Για να διευκολύνετε τη ροή, ανοίξτε τη βαλβίδα διακοπής στο πίσω μέρος της δεξαμενής. Χρησιμοποιήστε το πιστόλι ψεκασμού για να ξεπλύνετε τη δεξαμενή μέσω του προγράμματος 'Ξέπλυμα δεξαμενής'.

Πώς να αντικαταστήσετε τις βούρτσες;

Για τις δισκοβούρτσες (D100): Ανοίξτε την πλαϊνή πόρτα, πιέστε το συνδετήρα προς τα κάτω, αφαιρέστε τον φθαρμένο δίσκο και τοποθετήστε τον νέο κουμπώνοντάς τον. Για τις κυλινδρικές βούρτσες (R100/R120): Ανοίξτε την πλαϊνή πόρτα, αφαιρέστε το προστατευτικό κάλυμμα, βγάλτε τον φθαρμένο κύλινδρο και τοποθετήστε τον νέο, φροντίζοντας να ευθυγραμμιστεί με τον άξονα. Ελέγξτε τη φθορά των κίτρινων τριχών.

Πώς να ρυθμίσετε το σκουπιστήρι;

Τοποθετήστε τη μηχανή σε επίπεδη επιφάνεια, επιλέξτε το πρόγραμμα 'Αναρρόφηση' και προχωρήστε ελαφρά για να χαμηλώσει η ράβδος αναρρόφησης. Χρησιμοποιήστε το αλφάδι για να ρυθμίσετε την κλίση: χαλαρώστε το παξιμάδι M12 και γυρίστε τη βίδα μέχρι το αλφάδι να είναι μεταξύ των δύο σημείων. Σφίξτε το παξιμάδι. Το χείλος αναρρόφησης πρέπει να εφάπτεται ομοιόμορφα στο δάπεδο.

Τι να κάνετε σε περίπτωση σφάλματος στην οθόνη;

Εάν εμφανιστεί ένας αριθμητικός κωδικός, ρυθμίστε τον προγραμματιστή στο '0', περιμένετε να σβήσει η οθόνη και στη συνέχεια επιστρέψτε στο προηγούμενο πρόγραμμα. Εάν το σφάλμα επιμένει, ακολουθήστε τις οδηγίες του πίνακα αντιμετώπισης προβλημάτων (π.χ. αποφορτισμένη μπαταρία, γεμάτη δεξαμενή λυμάτων κ.λπ.). Για σφάλματα χωρίς ένδειξη, ελέγξτε τις ασφάλειες, τις συνδέσεις μπαταρίας και τα φίλτρα. Επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών εάν χρειαστεί.

Πώς να συντηρήσετε τη συσκευή;

Μετά από κάθε χρήση, αδειάστε τα λύματα, καθαρίστε το φίλτρο χνούδια, ελέγξτε τα χείλη αναρρόφησης και τις βούρτσες. Κάθε εβδομάδα, φορτίστε πλήρως την μπαταρία. Μία φορά το μήνα, ελέγξτε για οξείδωση στους πόλους και καθαρίστε τα παρεμβύσματα. Μία φορά το χρόνο, ζητήστε έλεγχο από το τμήμα εξυπηρέτησης. Η μηχανή είναι εξοπλισμένη με μετρητές συντήρησης.

Ποιες είναι οι μέγιστες επιτρεπόμενες κλίσεις;

Κατά τη λειτουργία, η μέγιστη κλίση στη φορά κίνησης είναι 15% για τις εκδόσεις RI και 10% για τις εκδόσεις RI Combo. Κάθετα, η κλίση δεν πρέπει να υπερβαίνει το 15%. Για μεταφορά, η μέγιστη κλίση είναι 25% σε μικρή απόσταση (μέγ. 10 m). Μη χρησιμοποιείτε ποτέ σε μεγαλύτερες κλίσεις.

Πώς να χρησιμοποιήσετε το έξυπνο κλειδί;

Η μηχανή χρησιμοποιεί τρεις τύπους έξυπνων κλειδιών: γκρι (επιβλέπων), κίτρινο (χειριστής) και λευκό (σταθερές ρυθμίσεις). Εισαγάγετε το κλειδί στην κονσόλα ελέγχου. Το κίτρινο κλειδί επιτρέπει την τροποποίηση των παραμέτρων των προγραμμάτων (ταχύτητα, πίεση, ροή). Το γκρι κλειδί παρέχει πρόσβαση σε προηγμένες ρυθμίσεις (μετρητές, διαχείριση κλειδιών, γλώσσες). Το λευκό κλειδί κλειδώνει τις προκαθορισμένες ρυθμίσεις.

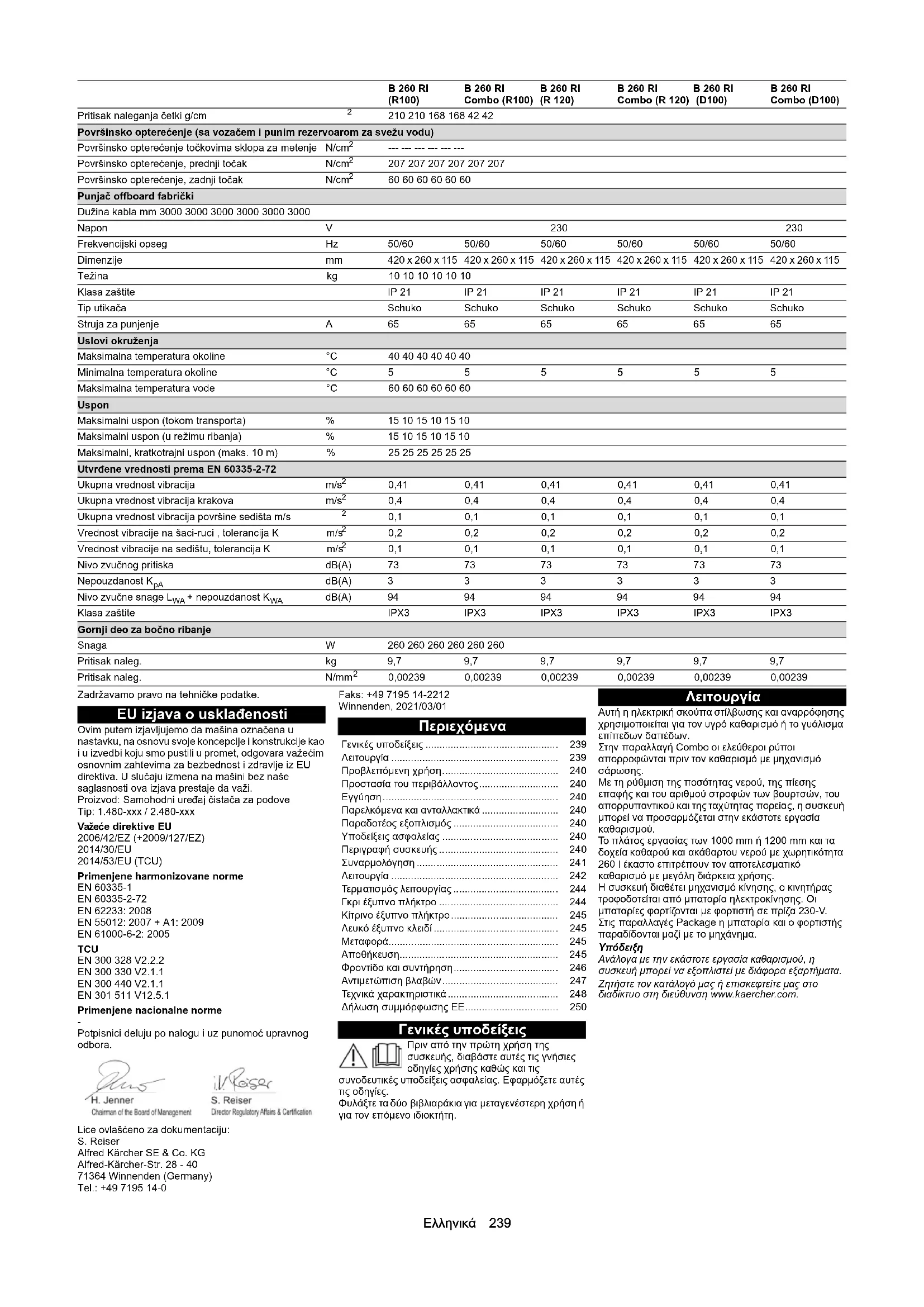

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ B 260 RI Bp Kärcher

Γενικές υποδείξεις 239

Λειτουργία 239

Προβλεπόμενη χρήση.... 240

Προστασία του περιβάλλοντος.... 240

Εγγύηση 240

Παρελκόμενα και ανταλλακτικά 240

Παραδοτέος εξοπλισμός 240

Υποδείξεις ασφαλείας 240

Περιγραφή συσκευής 240

Συναρμολόγηση 241

Λειτουργία 242

Τερματισμός λειτουργίας 244

Γκρι έξυπνο πλήκτρο 244

Κίτρινο έξυπνο πλήκτρο.... 245

Λευκό έξυπνο κλειδί 245

Μεταφορά.... 245

Αποθήκευση 245

Φροντίδα και συντήρηση 246

Αντιμετώπιση βλαβών 247

Τεχνικά χαρακτηριστικά 248

Δήλωση συμμόρφωσης ΕΕ...... 250

Γενικές υποδείξεις

Πριν από την πρώτη χρήση της

συσκευής, διαβάστε αυτές τις γνήσιες

οδηγίες χρήσης καθώς και τις

συνοδευτικές υποδείξεις ασφαλείας. Εφαρμόζετε αυτές τις οδηγίες.

Φυλάξτε τα δύο βιβλιαράκια για μεταγενέστερη χρήση ή για τον επόμενο ιδιοκτήτη.

Λειτουργία

Αυτή η ηλεκτρική σκούπα στίλβωσης και αναρρόφησης χρησιμοποιείται για τον υγρό καθαρισμό ή το γυάλισμα επίπεδων δαπέδων.

Στην παραλλαγή Combo οι ελεύθεροι ρύποι

απορροφώνται πριν τον καθαρισμό με μηχανισμό

σάρωσης.

Με τη ρύθμιση της ποσότητας νερού, της πίεσης

επαφής και του αριθμού στροφών των βουρτσών, του

απορρυπαντικού και της ταχύτητας πορείας, η συσκευή

μπορεί να προσαρμόζεται στην εκάστοτε εργασία

καθαρισμού.

Το πλάτος εργασίας των 1000 mm ή 1200 mm και τα

δοχεία καθαρού και ακάθαρτου νερού με χωρητικότητα

260 I έκαστο επιτρέπουν τον αποτελεσματικό

καθαρισμό με μεγάλη διάρκεια χρήσης.

Η συσκευή διαθέτει μηχανισμό κίνησης, ο κινητήρας

τροφοδοτείται από μπαταρία ηλεκτροκίνησης. Οι

μπαταρίες φορτίζονται με φορτιστή σε πρίζα 230-ν.

Στις παραλλαγές Package η μπαταρία και ο φορτιστής

παραδίδονται μαζί με το μηχάνημα.

Υπόδειξη

Ανάλογα με την εκάστοτε εργασία καθαρισμού, η

συσκευή μπορεί να εξοπλιστεί με διάφορα εξαρτήματα.

Ζητήστε τον κατάλογό μας ή επισκεφτείτε μας στο

διαδίκτυο στη διεύθυνση www.kaercher.com.

Προβλεπόμενη χρήση

Αυτή η συσκευή είναι κατάλληλη για εμπορική και βιομηχανική χρήση, π.χ. σε αίθουσες αποθηκών, εργοστάσια, βιομηχανικές εγκαταστάσεις, χώρους στάθμευσης, εκθέσεις και λιανικό εμπόριο.

Χρησιμοποιείτε αυτή τη συσκευή αποκλειστικά και μόνο σύμφωνα με τα στοιχεία στις παρούσες οδηγίες χρήσης.

• Η συσκευή επιτρέπεται να χρησιμοποιείται μόνο για τον καθαρισμό δαπέδων που δεν είναι ευαίσθητα στην υγρασία ή στο γυάλισμα.
  Η συσκευή προορίζεται για τον καθαρισμό δαπέδων εσωτερικών ή στεγασμένων χώρων. Στην περίπτωση άλλων χρήσεων, θα πρέπει να εξετάζεται η δυνατότητα χρήσης εναλλακτικών βουρτσών ή η χρήση του μηχανισμού σάρωσης.
• Το εύρος θερμοκρασίας λειτουργίας κυμαίνεται μεταξύ +5°C και +40°C.
• Η συσκευή δεν είναι κατάλληλη για τον καθαρισμό παγωμένων δαπέδων (π.χ. ψυγείων).
• Στην παραλλαγή Combo: Η συσκευή επιτρέπεται να υπερπηδά υπερυψωμένα σημεία έως 2 cm το πολύ.
• Η συσκευή δεν επιτρέπεται να λειτουργεί χωρίς φίλτρο χνουδιών στο δοχείο ακάθαρτου νερού.
• Η συσκευή δεν προορίζεται για τον καθαρισμό δρόμων δημόσιας κυκλοφορίας.
• Η συσκευή δεν πρέπει να χρησιμοποιείται σε δάπεδα ευαίσθητα στην πίεση. Λάβετε υπόψη το επιτρεπόμενο επιφανειακό φορτίο του δαπέδου. Η επιφανειακή καταπόνηση που προκαλείται από τη συσκευή αναγράφεται στα Τεχνικά χαρακτηριστικά.
• Η συσκευή επιτρέπεται να εξοπλίζεται μόνο με γνήσια εξαρτήματα και ανταλλακτικά.
• Η συσκευή δεν είναι κατάλληλη για χρήση σε χώρους όπου υφίσταται κίνδυνος έκρηξης.
• Η συσκευή δεν επιτρέπεται να αναρροφά εύφλεκτα αέρια, μη αραιωμένα οξέα ούτε διαλύτες. Σε αυτά ανήκουν η βενζίνη, τα διαλυτικά χρώματος ή το πετρέλαιο θέρμανσης, τα οποία μπορούν να δημιουργήσουν εκρηκτικά μείγματα, εάν αναμειχθούν με τον αέρα αναρρόφησης. Επιπλέον, η ακετόνη, τα συμπυκνωμένα οξέα και τα διαλυτικά, καθώς προκαλούν διάβρωση των υλικών που χρησιμοποιούνται στη συσκευή.

Προστασία του περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Ανακυκλώνετε τις συσκευασίες με περιβαλλοντικά ορθό τρόπο.

Οι ηλεκτρικές και οι ηλεκτρονικές συσκευές περιέχουν πολύτιμα ανακυκλώσιμα υλικά και, συχνά, επίσης εξαρτήματα όπως απλές και

επαναφορτιζόμενες μπαταρίες ή λάδια, που σε περίπτωση λανθασμένης χρήσης ή απόρριψης μπορούν να θέσουν σε κίνδυνο την ανθρώπινη υγελα και το περιβάλλον. Μστόσο, αυτά τα συστατικά είναι απαραίτητα για τη σωστή λειτουργία της συσκευής. Οι συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπτεται να απορρίπτονται μαζί με τα οικιακά απορρίμματα.

Υποδείξεις σχετικά με συστατικά (REACH) Ενημερωμένες πληροφορίες σχετικά με τα συστατικά θα βρείτε στη διεύθυνση: www.kaercher.de/REACH

Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι εγγύησης οι οποίοι εκδίονται από την αρμόδια εταιρεία διανομής μας. Τυχόν βλάβες στη συσκευή σας επιδιορθώνονται από εμάς χωρίς χρέωση εντός της προθεσμίας εγγύησης, εφόσον οφείλονται σε σφάλμα υλικού ή κατασκευής. Σε περίπτωση εγγύησης απευθυνθείτε στον προμηθευτή σας ή το πλησιέστερο εξουσιοδοτημένο συνεργείο, προσκομίζοντας το παραστατικό της αγοράς. (για διευθύνσεις βλέπε την πίσω σελίδα)

Παρελκόμενα και ανταλλακτικά

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και γνήσια ανταλλακτικά, καθώς αυτά εγγωύνται την ασφαλή και απρόσκοπτη λειτουργία της συσκευής. Πληροφορίες σχετικά με τα παρελκόμενα και τα ανταλλακτικά θα βρείτε στη διεύθυνση www.kaercher.com.

Παραδοτέος εξοπλισμός

Κατά την αφαίρεση από τη συσκευασία ελέγξτε την πληρότητα των περιεχομένων. Σε περίπτωση που λείπουν παρελκόμενα ή έχουν προκληθεί ζημιές κατά τη μεταφορά, ενημερώστε τον προμηθευτή σας.

Υποδείξεις ασφαλείας

Πριν την πρώτη χρήση της συσκευής, διαβάστε και λάβετε υπόψη τις παρούσες οδηγίες χρήσης και το συνοδευτικό έντιτυο υποδείξεων ασφαλείας για συσκευές καθαρισμού με βούρτσες, αριθ. 5.956-251.0 και ενεργήστε ανάλογα.

Η συσκευή έχει εγκριθεί για λειτουργία σε επιφάνειες με περιορισμένη ανωφέρεια (βλ. Κεφάλαιο «Τεχνικά Δεδομένα»).

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η συσκευή μπορεί να ανατραπεί

Κίνδυνος τραυματισμού

Χρησιμοποιήστε τη συσκευή μόνο σε επιφάνειες που δεν υπερβαίνουν την επιτρεπόμενη κλίση (βλέπε κεφάλαιο «Τεχνικά Δεδομένα»).

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος ατυχήματος λόγω εσφαλμένης λειτουργίας

Ενδεχόμενος τραυματισμός ατόμων.

Οι χειριστές πρέπει να εκπαιδευτούν κατάλληλα στη χρήση αυτής της συσκευής.

Η συσκευή επιτρέπεται να λειτουργεί μόνο όταν είναι κλειστά όλα τα καττάκια και τα καλύμματα.

Συστήματα ασφαλείας

ΔΠΡΟΣΟΧΗ

Ελλιπή ή τροποποιημένα συστήματα ασφαλείας! Τα συστήματα ασφαλείας χρησιμεύουν για την προστασία σας.

Μην παρακάμπτετε, μην αφαιρείτε και μην νεκρώνετε τα συστήματα ασφαλείας.

Διακόπτης ασφαλείας

Για άμεση διακοπή όλων των λειτουργιών: Ρυθμίστε το διακόπτη ασφαλείας στο «0».

- Η συσκευή φρενάρει απότομα, όταν ο διακόπτης ασφαλείας είναι απενεργοποιημένος.

- Ο διακόπτης ασφαλείας λειτουργεί απευθείας σε όλες τις λειτουργίες της συσκευής

Διακόπτης καθίσματος

Εάν ο χειριστής εγκαταλείψει το κάθισμα κατά τη διάρκεια της εργασίας ή κατά την οδήγηση, ο διακόπτης καθίσματος απενεργοποιεί τον κινητήρα μετά από μικρή καθυστέρηση.

Σύμβολα προειδοποιήσεων

Κατά τη χρήση μπαταριών τηρείτε τις ακόλουθες προειδοποιητικές υποδείξεις:

Τηρείτε τις υποδείξεις που υπάρχουν στο εγχειρίδιο χρήσης της μπαταρίας, πάνω στην μπαταρία καθώς και σε αυτό εδώ το εγχειρίδιο.

Na φοράτε προστατευτικά γυαλιά.

Κρατάτε τα παιδιά μακριά από οξέα και υπαταρίες.

Κίνδυνος έκρηξης

Απαγορεύονται η φωτιά, οι σπινθήρες, το ακάλυπτο φως και το κάπνισμα.

Κίνδυνος εγκαύματος από οξέα

Πρώτες βοήθειες.

Προειδοποίηση

Απόρριψη

Μην πετάτε τις χρησιμοποιημένες μπαταρίες στα κοινά απορρίμματα.

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος από έκρηξη

Κίνδυνος τραυματισμού και πρόκλησης ζημιάς Μην τοποθετείτε εργαλεία ή παρόμοια στη μπαταρία, δηλαδή στους πόλους και στους συνδέσμους κυψελών.

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού!

Ποτέ μην φέρνετε πληγές σε επαφή με μόλυβδο. Πάντα καθαρίζετε τα χέρια σας μετά την εργασία με μπαταρίες.

Σύμβολα στον φορτιστή

! 16 A

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος πυρκαγιάς

Κατά τη σύνδεση σε πρίζα ή σε ηλεκτρική επαφή μεταξύ βύσματος και πρίζας, το βύσμα του φορισπό ται η πρίζα που χρησιμποιείται μπορεί να γίνουν πολύ καυτά. Πριν τη σύνδεση του φις, βεβαιωθείτε ότι η πρίζα είναι εγνεκριμένη για ρεύμα 16 Α και ότι είναι σε τέλεια τεχνική κατάσταση.

Ελέγξτε το φις για καθαριότητα και καλή κατάσταση.

ΔΠΡΟΣΟΧΗ

Μην λειτουργείτε τη συσκευή μαζί με άλλες συσκευές σε καλώδια προέκτασης με πολύπριζα.

Περιγραφή συσκευής

Παρουσίαση συσκευής εμπρός

Εικόνα Β

①Τιμόνι

② Αυτόματο σύστημα πλήρωσης δοχείου καθαρού νερού

③ Κάλυμμα μονάδας προκαταρκτικής σάρωσης***

④ Πλαϊνή σκούπα*

⑤Κινητήρας πορείας

⑥ Στήριγμα χείλους καθαρισμού

⑦Χείλος καθαρισμού

⑧ Μπάρα αναρρόφησης

* Προαιρετικά

*** Móvo η παραλλαγή Combo

Παρουσίαση συσκευής πίσω

Εικόνα Α

① Προστατευτικό σκέπαστρο*

②Φάρος*

③ Προβολέας μπλε πίσω/εμπρός*

④ Στέλεχος αναρρόφησης για δοσομέτρηση απορρυπαντικού DOSE*

⑤ Καπάκι δοχείου ακάθαρτου νερού

⑥ Ελαστικός σωλήνας απορροής καθαρού νερού

⑦ Ελαστικός σωλήνας απορροής ακάθαρτου νερού

⑧ Χειροκίνητος καθαρισμός δοχείου - πιστόλι ψεκασμού

⑨ Ελαστικός σωλήνας αναρρόφησης

⑩ Προστατευτικό κρούσης μπάρας αναρρόφησης*

⑪ Άνοιγμα επιθεώρησης δοχείου ακάθαρτου νερού

⑫ Κάδος απορριμμάτων***

⑬ Καπάκι καθαρού νερού

⑭Χειριστήριο

* Προαιρετικά

Μόνο η παραλλαγή Combo

Παρουσίαση καθίσματος

Εικόνα Κ

① Θήκη απορρυπαντικού για δοσομέτρηση απορρυπαντικού DOSE*

②Κάθισμα

③ Λαβή στο τιμόνι

④ Μοχλός ρύθμισης βάρους

⑤ Μοχλός ρύθμισης καθίσματος κατά μήκος

* Προαιρετικά

Παρουσίαση δοχείου ακάθαρτου νερού Εικόνα D

① Στόμιο δοχείου ακάθαρτου νερού
②Φλοτέρ
③ Προστατευτικό πρόσκρουσης ακάθαρτου νερού
④ Καπάκι δοχείου ακάθαρτου νερού
⑤ Καλάθι χονδροειδών ρύπων
⑥ Προφίλτρο στροβίλου
⑦ Δοχείο ακάθαρτου νερού

Παρουσίαση πεντάλ

Εικόνα ΑΡ

① Πεντάλ θυρίδας χονδροειδών ρύπων
② Πεντάλ φρένου
③Πεντάλ γκαζιού

Παρουσίαση μονάδας προκαταρκτικής σάρωσης

Εικόνα Ε

① Κάλυμμα περιβλήματος φίλτρου
② Κάλυμμα μονάδας προκαταρκτικής σάρωσης***
③ Πλαϊνή σκούπα***
④ Περίβλημα φίλτρου
⑤Κάδος απορριμάτων

*** Móvo η παραλλαγή Combo

Πινακίδα τύπου

Εικόνα ΑJ

① Πινακίδα τύπου

Χειριστήριο

Εικόνα Τ

①Διακόπτης προγράμματος
②Οθόνη
③ Κωδικός QR για βίντεο με τρόπους χρήσης
④ Κουμπί πληροφοριών για πλοήγηση στο μενού στην οθόνη
⑤ Διακόπτης κατεύθυνσης κίνησης
⑥Κόρνα 2 βαθμίδων
⑦ Διάλυμα καθαρισμού ON/OFF
⑧ Πλαϊνή σκούπα/πλαϊνή σφουγγαρίστρα ON/OFF (προαιρετική πλαϊνή σκούπα στην παραλλαγή Combo)
⑨Εξυπνο κλειδί
⑩ Μέγιστη επιτρεπτή ανωφέρεια
⑪Διακόπτης ασφαλείας

Διακόπτης προγράμματος

Εικόνα G

①0

Η συσκευή είναι απενεργοποιημένη.

②Διαδρομή μεταφοράς

Οδηγήστε στην τοποθεσία λειτουργίας.

③Πρόγραμμα Εσο

Υγρός καθαρισμός δαπέδου (με μειωμένη ποσότητα νερού και μειωμένη ταχύτητα βούρτσας) και αναρρόφηση ακάθαρτου νερού (με μειωμένη ισχύ αναρρόφησης).

④ Αναρρόφηση με τρίψιμο

Υγρός καθαρισμός δαπέδου και αναρρόφηση ακάθαρτου νερού.

⑤ Αυξημένη πίεση επαφής βουρτσών

Υγρός καθαρισμός δαπέδου (με αυξημένη πίεση επαφής βούρτσας και αυξημένη ποσότητα νερού) και αναρρόφηση ακάθαρτου νερού.

⑥ Τρίψιμο/εφαρμογή χωρίς αναρρόφηση

Υγρός καθαρισμός δαπέδου και αναμονή δράσης απορρυπαντικού.

⑦ Αναρρόφηση

Αναρρόφηση ρύπων.

⑧Γυάλισμα

Γυάλισμα πατώματος με υψηλή ταχύτητα βούρτσας χωρίς εφαρμογή υγρού.

Σύμβολα επάνω στη συσκευή

Εκροή καθαρού νερού

Εκροή ακάθαρτου νερού

Καθαρό νερό

Αυτόματο σύστημα πλήρωσης δοχείου καθαρού νερού

Αφαίρεση καλαθιού χονδροειδών ρύπων

Σημείο πρόσδεσης

* Προαιρετικά

Εικονογράμματα στην οθόνη

Γεμάτη μπαταρία

Αδεια μπαταρία

Ενεργοποιημένο φρένο

Ενεργοποιημένος μηχανισμός σκουπίσματος

Νερό κλειστό

Ενεργοποιημένο απορρυπαντικό

Απορρυπαντικό άδειο

Καθαρό νερό 100%

Καθαρό νερό 0%

Συναρμολόγηση

Μπαταρίες

Συνιστώμενες μπαταρίες, φορτιστές

	Kwô. παραγγελίας
Σετ μπαταριών 2.815-108.0
Φορτιστής 4.035-191.0
Ογκος (m3)* 71,78
Ρεύμα αέρα (m3/h)**	27,71

* Ελάχιστος όγκος του χώρου φόρτισης μπαταριών ** Ελάχιστη ροή αέρα μεταξύ του χώρου φόρτισης μπαταριών και του περιβάλλοντος

Οι μπαταρίες και οι φορτιστές διατίθενται στα ειδικά καταστήματα.

Μέγιστες διαστάσεις μπαταρίας

Μήκος	Πλάτος	Υψος
842	627 mm	537 mm

Κατά την τοποθέτηση των μπαταριών με υγρά πρέπει να τηρούνται τα εξής:

- Οι μέγιστες διαστάσεις μπαταριών πρέπει να τηρούνται οπωσδήποτε.

- Κατά τη φόρτιση μπαταριών με υγρά το κάθισμα πρέπει να αναδιπλώνεται προς τα πάνω.

- Κατά τη φόρτιση μπαταριών μέ υγρά πρέπει να τηρούνται οι προδιαγραφές του κατασκευαστή μπαταριών.

Τοποθέτηση και σύνδεση μπαταριών

Στην παραλλαγή Βρ, οι μπαταρίες είναι ήδη εγκατεστημένες. Εάν δεν παραλάβατε παραλλαγή Βρ, οι μπαταρίες τοποθετήθηκαν εκ των υστέρων στην κεντρική αντιπροσωπεία ή στον αντιπρόσωπο που επιλέξατε. Αυτό μπορεί να γίνεται για λόγους διαθεσιμόητης, χρόνου, κόστους, εισαγωγής, σέρβις, μεταφοράς ή παρόμοιους που είναι προς το συμφέρον σας.

ΠΡΟΣΟΧΗ

Κίνδυνος ζημιάς στην ηλεκτρονική μονάδα ελέγχου!

Από την αντίστροφη πολικότητα των συνδέσεων της μπαταρίας η ηλεκτρονική μονάδα ελέγχου μπορεί να καταστραφεί.

Κατά τη σύνδεση της μπαταρίας προσέξτε τη σωστή πολικότητα.

1. Ρυθμίστε τη θέση του τιμονιού εντελώς προς τα εμπρός.
2. Στρέψτε το κάθισμα προς τα εμπρός.
3. Αφαιρέστε την βίδα του αναστολέα καθίσματος.
4. Βγάλτε το βύσμα του διακόπτη επαφής καθίσματος και περάστε το μέσα από την οπή.

Εικόνα ΑΟ

① Βύσμα διακόπτη επαφής καθίσματος

1. Απασφαλίστε το κάθισμα και τραβήξτε το προς τα πάνω.

2. Αφαιρέστε το βύσμα του διακόπτη επαφής καθίσματος από το στήριγμα.

3. Αποσυνδέστε το στήριγμα για την κονσόλα καθίσματος και κλείστε την κονσόλα.

4. Ξεβιδώστε τους μεντεσέδες της κονσόλας.

5. Αποθέστε την κονσόλα στον χώρο ποδιών

6. Στην έκδοση Dose: Αποσυναρμολογήστε τη θήκη για το μπιτόνι απορρυπαντικού.

7. Στην έκδοση Fleet: Αποσυναρμολογήστε τα καλώδια.

8. Αφαιρέστε το κάλυμμα μπαταρίας.

9. Αφαιρέστε το δοχείο καθαρού νερού δεξιά.

10. Αφαιρέστε το πλευρικό κάλυμμα του κιβωτίου μπαταριών δεξιά.

11. Τοποθετήστε τη μπαταρία. Συνδέσεις μπαταρίας στην κατεύθυνση κίνησης εμπρός.

12. Στερεώστε τα παρεχόμενα καλώδια σύνδεσης στους ελεύθερους πόλους (+) και (-). Τοποθετήστε έτσι το καλώδιο, ώστε να μην μπορεί να συνθλίβεί από το κάθισμα.

13. Στην έκδοση Fleet: Τοποθετήστε τα καλώδια.

14. Τοποθετήστε το πλευρικό κάλυμμα του κιβωτίου μπαταριών δεξιά.

15. Τοποθετήστε το δοχείο καθαρού νερού δεξιά.

16. Τοποθετήστε το κάλυμμα μπαταρίας.

17. Συνδέστε το βύσμα της μπαταρίας

18. Τοποθετήστε την κονσόλα καθίσματος.

19. Βιδώστε τους μεντεσέδες της κονσόλας.

20. Ανοίξτε την κονσόλα καθίσματος και αναρτήστε το στήριγμα της.

21. Τοποθετήστε το βύσμα του διακόπη επαφής καθίσματος στο στήριγμα.

22. Τοποθετήστε το κάθισμα.

23. Συνδέστε το βύσμα στον διακόπτη επαφής καθίσματος.

24. Συναρμολογήστε την βίδα του αναστολέα καθίσματος.

25. Στρέψτε το κάθισμα προς τα κάτω.

26. Ρυθμίστε το τιμόνι

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος θάνατος λόγω πυρκαγιάς ή έκρηξης με μπαταρίες βαθιά αποφορτισμένες!

Από τη εσφαλμένη φόρτιση βαθιά αποφορτισμένων μπαταριών μπορεί να προκληθεί πυρκαγιά. Μην θέτετε τη συσκευή σε λειτουργία όταν η μπαταρία είναι βαθιά αποφορτισμένη.

Πριν από την έναρξη χρήσης του συστήματος, βεβαιωθείτε ότι η μπαταρία είναι φορτισμένη.

Φόρτιση μπαταρίας

Υπόδειξη

Η συσκευή διαθέτει προστασία από πλήρη εκφόρτιση, δηλ. σε περίπτωση που επιπευχθεί η ελάχιστη επιπρεπτή στάθμη της μπαταρίας, η συσκευή μπορεί μόνο να μετακινείται. Στην οθόνη εμφανίζεται η ένδειξη «Μπαταρία άδεια - φορτίστε».

Όταν χρησιμοποιείτε άλλες μπαταρίες (π.χ. από άλλους κατασκευαστές), η προστασία βαθιάς εκφόρτισης για την αντίστοιχη μπαταρία πρέπει να ρυθμιστεί από το τμήμα πελατών της Kärcher.

ΔΚΙΝΔΥΝΟΣ

Θανάσιμος κίνδυνος λόγω ηλεκτροπληξίας!

Σε περίπτωση λανθασμένης χρήσης του φορτιστή υπάρχει κίνδυνος ηλεκτροπληξίας

Προσέξτε την ηλεκτρική τάση και την ασφάλεια στην πινακίδα τύπου της συσκευής.

Χρησιμοποιείτε τον φορτιστή μόνο σε στεγνούς χώρους με επαρκή αερισμό.

Κίνδυνος έκρηξης κατά τη φόρτιση της μπαταρίας!

Ευφλεκτα αέρια παράγονται, όταν φορτίζεται η μπαταρία

Φορτιζετε τις μπαταρίες μόνο σε καταλληλο χώρο. Ο

χωρος πρεπει να εχει ελαχιστο ογκο αναλογα με τον

τυπο της μπαταρίας και εναλλαγή αέρα με μια ελαχιοτή ροή αέρα (βλ. «Προτεινόμενες μπαταρίες»).

Φορτίζετε τις μπαταρίες με υγρά μόνο με το κάθισμα

στραμμένο προς τα πάνω.

Υπόδειξη

Ο χρόνος φόρτισης ανέρχεται κατά μέσον όρο περίπου σε 10-12 ώρες ώρες.

Οι προτεινόμενοι φορτιστές (κατάλληλοι για τις εκάστοτε

τοποθετημένες μπαταρίες) είναι ηλεκτρονικά

ρυθμισμένοι και τελειώνουν τη φόρτιση αυτόματα.

Κατά τη διαδικασία φόρτισης η συσκευή δεν μπορεί να χρησιμοποιηθεί.

1. Οδηγήστε τη συσκευή κατευθείαν στο φορτιστή, αποφεύγοντας τις ανωφέρειες.

2. Στρέψτε το κάθισμα προς τα επάνω.

3. Αποσυνδέστε το βύσμα της μπαταρίας και συνδέστε το στο καλώδιο φόρτισης.

4. Συνδέστε τον φορτιστή στο ηλεκτρικό ρεύμα και ενεργοποιήστε τον.

Μετά τη διαδικασία φόρτισης

1. Απενεργοποιήστε τον φορτιστή και αποσυνδέστε τον από την ηλεκτρική πρίζα.

2. Αποσυνδέστε το καλώδιο της μπαταρίας από το καλώδιο φόρτισης και συνδέστε το στη συσκευή

Υπόδειξη

Περάστε το καλώδιο φόρτισης στο χώρο της μπαταρίας έτσι ώστε να μην συμπιέζεται.

Μπαταρίες ελάχιστης συντήρησης (μπαταρίες με υγρά)

ΔΚΙΝΔΥΝΟΣ

Συμπλήρωση νερού όταν η μπαταρία είναι εκφορτισμένη

Κινδυνος χημικών εγκαυμάτων λόγω διαρροής οξέων, καταστροφή ρουχισμού

Να φοράτε προστατευτικά γυαλιά, γάντια και ρουχισμό, όταν χειρίζεστε οξέα μπαταριών.

Τηρείτε τους κανονισμούς.

Ξεπλένετε αμέσως τυχόν σταγονίδια οξέων στο δέρμα ή στο ρουχισμό με άφθονο νερό.

ΠΡΟΣΟΧΗ

Χρήση νερού με πρόσθετα

Ελαττωματικές μπαταρίες, απώλεια αξίωσης εγγύησης Για την αναπλήρωση των μπαταριών να χρησιμοποιείτε αποκλειστικά αποσταγμένο ή αφαλατωμένο νερό (EN 50272-T3).

Μην χρησιμοποιείτε ξένα πρόσθετα, τα λεγόμενα

βελτιωτικά, διότι διαφορετικά παύει να ισχύει η εγγύηση.

1. Μία ώρα πριν από τη λήξη της διαδικασίας φόρτισης προσθέστε αποσταγμένο νερό. Προσέξτε εδώ τη σωστή στάθμη του οξέος σύμφωνα με τη σήμανση της μπαταρίας.

Στο τέλος της διαδικασίας φόρτισης πρέπει να εκφεύγουν αέρια σε όλα τα στοιχεία.

1. Αφαιρέστε το χυμένο νερό. Για να το κάνετε αυτό, προχωρήστε όπως περιγράφεται στο κεφάλαιο Φροντίδα και συντήρηση στην ενότητα «Καθαρισμός των μπαταριών».

Ενδειξη μπαταρίας

Η κατάσταση φόρτισης της μπαταρίας εμφανίζεται στο χειριστήριο.

- Το μήκος της ράβδου δείχνει τον βαθμό φόρτισης της μπαταρίας.

Αφαίρεση από τη συσκευασία

Υπόδειξη

Προκειμένου να απενεργοποιήσετε άμεσα όλες τις λειτουργίες, φέρτε τον διακόπτη ασφαλείας στη θέση «0».

1. Αφαιρέστε τις μεμβράνες συσκευασίας.

2. Αφαιρέστε τον ιμάντα σύσφιξης.

3. Ξεβιδώστε τις σανίδες και τα καδρόνια από την

παλέτα.

Εικόνα Η

①Καδρόνι

② Σανίδα κατάβασης

③Tákos

1. Τοποθετήστε τα καδρόνια μπροστά από την παλέτα.

2. Τοποθετήστε τις σανίδες κατάβασης επάνω στα καδρόνια.

3. Βιδώστε τις σανίδες κατάβασης.

4. Τοποθετήστε για στήριξη κάτω από τη ράμπα τον τάκο που περιλαμβάνεται στη συσκευασία.

5. Αφαιρέστε τις ξύλινες λωρίδες μπροστά από τους τροχούς.

Εικόνα I

①Καδρόνι

② Σανίδα κατάβασης

③Tákos

1. Σπρώξτε τη συσκευή έξω από την παλέτα.

Απομάκρυνση συσκευής από την παλέτα

Υπόδειξη

Τοποθετήστε τη μπάρα αναρρόφησης μόνο μετά την εκφόρτωση.

1. Λύστε το χειρόφρενο με τον μοχλό (βλ. Κεφάλαιο Καθοδήγηση μηχανήματος).

2. Ένα άτομο πρέπει να καθίσει στο κάθισμα και, εάν παρουσιαστεί κίνδυνος κατά τη μετακίνηση, να πατήσει το πεντάλ φρένου.

3. Βγάλτε τη συσκευή σπρώχνοντας την επάνω από τη ράμπα.

4. Κλείστε το χειρόφρενο με τον μοχλό.

Οδήγηση έξω από την παλέτα

Για την οδήγηση από την παλέτα, οι μπαταρίες πρέπει να είναι τοποθετημένες και φορτισμένες.

Υπόδειξη

Τοποθετήστε τη μπάρα αναρρόφησης μόνο μετά την εκφόρτωση.

1. Εισάγετε το έξυπνο κλειδί στο χειριστήριο.

2. Ενεργοποιήστε τη συσκευή με τον διακόπτη Easy-Operation (εύκολης λειτουργίας).

3. Ρυθμίστε τον διακόπτη προγράμματος για διαδρομή μεταφοράς.

4. Ρυθμίστε τον διακόπτη κατεύθυνσης κίνησης στη θέση «εμπρός».

5. Πιέστε το πεντάλ γκαζιού.

6. Οδηγήστε τη συσκευή αργά έξω από την παλέτα.

7. Απενεργοποιήστε τη συσκευή με τον διακόπτη Easy-Operation.

Συναρμολόγηση βουρτσών

Παραλλαγή BD

Πριν την πρώτη ενεργοποίηση πρέπει να συναρμολογούνται οι δισκοειδείς βούρτσες (βλ. κεφάλαιο Εργασίες συντήρησης).

Παραλλαγή BR

Οι βούρτσες είναι τοποθετημένες

Συναρμολόγηση μπάρας αναρρόφησης

1. Περιστρέψτε και τους δύο μοχλούς σύσφιξης προς τα πάνω.

Εικόνα Μ

① Ελαστικός σωλήνας αναρρόφησης

② Ανάρτηση μπάρας αναρρόφησης

③Μοχλός σύσφιξης

④Μπάρα αναρρόφησης

⑤ Χείλος αναρρόφησης με ιμάντα σύσφιξης

1. Τοποθετήστε την μπάρα αναρρόφησης στην ανάρτηση μπάρας αναρρόφησης.

2. Περιστρέψτε και τους δύο μοχλούς σύσφιξης κάτω τα πάνω.

Λειτουργία

ΔΚΙΝΔΥΝΟΣ

Αντικείμενα που πέφτουν

Κίνδυνος τραυματισμού

Μην χρησιμοποιείτε τη συσκευή χωρίς προστατευτική σκεπή από πτώση αντικειμένων σε περιοχές όπου υπάρχει πιθανότητα το προσωπικό χειρισμού να χτυπηθεί από πτώση αντικειμένων.

ΠΡΟΣΟΧΗ

Κατάσταση κινδύνου στη λειτουργία

Κίνδυνος τραυματισμού

Σε περίπτωση κινδύνου, ρυθμίστε τον διακόπτη ασφαλείας στο «0».

Ενεργοποίηση συσκευής

1. Καθίστε στο κάθισμα του οδηγού.

2. Εισαγάγετε το έξυπνο πλήκτρο.

3. Ρυθμίστε τον διακόπτη ασφαλείας στο «1».

4. Γυρίστε τον διακόπτη προγράμματος στην επιθυμητή λειτουργία.

5. Εάν εμφανιστεί μία από τις παρακάτω ενδείξεις στην οθόνη, πάρτε το πόδι σας από το πεντάλ γκαζιού, ρυθμίστε τον διακόπτη ασφαλείας στο «0» και εκτελέστε τις απαραιτητες εργασίες συντήρησης.

Οθόνη Εργασία
Συντήρησημπάραςαναρρόφησης	Καθαρίστε την μπάρααναρρόφησης.
Συντήρησηκεφαλής βούρτσας	Ελέγξτε τις βούρτσες για φθορά καικαθαρίστε.
Συντήρησηχειλέωναναρρόφησης	Ελέγξτε τα χείλη αναρρόφησης γιαφθορά και ρύθμιση.
Συντήρησηπλέγματοςστροβίλου	Καθαρίστε το προστατευτικόφίλτρο του στροβίλου.
Συντήρησηφίλτρου καθαρούνερού Φίλτρο	Καθαρίστε το φίλτρο καθαρούνερού.

1. Πατήστε το κουμπί πληροφοριών.

2. Επαναφέρετε τον μετρητή για την αντίστοιχη συντήρηση (βλέπε «Γκρι έξυπνο πλήκτρο/ επαναφορά μετρητή συντήρησης»).

Υπόδειξη

Εάν δεν γίνει επαναφορά του μετρητή, η οθόνη συντήρησης εμφανίζεται ξανά κάθε φορά που ενεργοποιείται η συσκευή.

Ελεγχος χειρόφρενου

ΔΚΙΝΔΥΝΟΣ

Θανάσιμος κίνδυνος λόγω ελαττωματικού χειρόφρενου!

Η συσκευή μπορεί να κυλήσει ανεξέλεγκτα εάν το χειρόφρενο δεν λειτουργεί σωστά.

Πριν από κάθε λειτουργία, ελέγξτε τη λειτουργία του χειρόφρενου στο επίπεδο.

1. Ενεργοποιήστε τη συσκευή.

2. Ρυθμίστε τον διακόπτη κατεύθυνσης κίνησης στη θέση «εμπρός».

3. Ρυθμίστε τον διακόπτη προγράμματος για διαδρομή μεταφοράς.

4. Πιέστε ελαφρά το πεντάλ γκαζού. Το φρένο πρέπει να ξεκλειδώσει ακουστικά. Η συσκευή πρέπει να αρχίσει να κυλά ελαφρά στο επίπεδο.

5. Αφήστε το πεντάλ γκαζιού. Το φρένο πρέπει να ασφαλίσει με χαρακτηριστικό ήχο.

Εάν το χειρόφρενο δεν ασφαλίζει, θέστε τη συσκευή εκτός λειτουργίας, ασφαλίστε την από ανεξέλεγκτη κύλιση και επικοινωνήστε με το τμήμα πελατών.

Έλεγχος ποδόφρενου

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος ατυχήματος λόγω ελαττωματικού ποδόφρενου!

Η συσκευή μπορεί να κυλήσει ανεξέλεγκτα εάν το ποδόφρενο δεν λειτουργεί σωστά.

Πριν από κάθε εργασία, ελέγξτε τη λειτουργία του ποδόφρενου.

Ενεργοποιήστε τη συσκευή.

1. Ρυθμίστε τον διακόπτη κατεύθυνσης κίνησης στη θέση «εμπρός».

2. Ρυθμίστε τον διακόπτη προγράμματος για διαδρομή μεταφοράς.

3. Πατήστε το πεντάλ γκαζιού.

4. Κατά την οδήγηση τραβήξτε το πόδι σας από το γκάζι και πατήστε το ποδόφρενο.

Η συσκευή θα πρέπει να επιβραδύνει αισθητά. Εάν δεν συμβαίνει αυτό, αφήστε τη συσκευή εκτός λειτουργίας και καλέστε το τμήμα πελατών.

Οδήγηση

△KINDYNOΣ

'Ελλειψη φρεναρίσματος

Κίνδυνος ατυχήματος

Πριν χρησιμοποιήσετε τη συσκευή, είναι απαραίτητο να ελέγξετε τη λειτουργία του χειρόφρενου. Μη χρησιμοποιείτε ποτέ τη συσκευή εάν το χειρόφρενο δεν λειτουργεί.

ΔΚΙΝΔΥΝΟΣ

'Ελλειψη φρεναρίσματος κατά τη λειτουργία

Εάν η συσκευή δεν φρενάρει πλέον αποτελεσματικά κατά τη λειτουργία, ενεργήστε ως εξής:

Εάν η συσκευή δεν σταματήσει σε ράμπα με κλίση μεγαλύτερη από 2% όταν αφήσετε το πεντάλ γκαζιού, πμορείε να ρυθμίσετε τον διακόπτη ασφαλείας στη θέση «0» μόνο για λόγους ασφαλείας εάν έχετε ελέγξει τη σωστή μηχανική λειτουργία του χειρόφφενου πριν ξεκινήσετε τη συσκευή.

Αφού σταματήσετε, θέστε τη συσκευή εκτός λειτουργίας και καλέστε το τμήμα πελατών.

Τηρείτε τις οδηγίες συντήρησης των φρένων.

ΔΚΙΝΔΥΝΟΣ

Απρόσεκτη οδήγηση

Κίνδυνος ανατροπής

Οδηγείτε σε κλίσεις στην κατεύθυνση οδήγησης μόνο έως 15% (παραλλαγή RI) και έως 10% (παραλλαγή RI Combo). Σε κλίσεις εγκάρσιες στην κατεύθυνση οδήγησης μόνο έως 15 %.

Μην στρίβετε σε ανηφόρες ή κλίσεις.

Οδηγείτε αργά στις γωνίες και σε βρεγμένο έδαφος. Χρησιμοποιείτε το μηχάνημα αποκλειστικά πάνω σε σταθερό έδαφος.

Εκτεινόμενος μηχανισμός σάρωσης στην παραλλαγή Combo

Αυξημένος κίνδυνος ατυχήματος

Να είστε ιδιαίτερα προσεκτικοί όταν κάνετε όπισθεν. Λάβετε υπόψη ότι από ελιγμούς κατά την οδήγηση μπορεί ανοίξει ο μηχανισμός σάρωσης.

Υπόδειξη

Η κατεύθυνση κίνησης μπορεί να αλλάξει κατά τη διάρκεια της διαδρομής. Αυτό σημαίνει π.χ. όπ πολύ θαμπά σημεία μπορούν να στιλβωθούν με κίνηση μπρος και πίσω πολλές φορές.

1. Καθίστε στο κάθισμα.

2. Εισάγετε το έξυπνο κλειδί.

3. Ρυθμίστε τον διακόπτη επιλογής προγράμματος σε «Διαδρομή μεταφοράς».

4. Ρυθμίστε την κατεύθυνση πορείας χρησιμοποιώντας τον διακόπτη κατεύθυνσης στο χειριστήριο.

5. Καθορίστε την ταχύτητα πορείας πατώντας το πεντάλ γκαζιού.

6. Αφήστε το πεντάλ γκαζιού. Η συσκευή σταματά.

Σε περίπτωση υπερφόρτωσης ο κινητήρας απενεργοποιείται. Στην οθόνη εμφανίζεται ένα μήνυμα βλάβης. Εάν το χειριστήριο υπερθερμανθεί, η επηρεαζόμενη μονάδα απενεργοποιείται.

1. Αφήστε τη συσκευή να κρυώσει για τουλάχιστον 15 λεπτά.

2. Ρυθμίστε τον διακόπτη προγράμματος στο «0», περιμένετε για λίγο και ρυθμίστε στο επιθυμητό πρόγραμμα.

Ρύθμιση καθίσματος οδηγού

Εικόνα J

① Ρύθμιση βάρους 3 βαθμίδων 60-120 kg
② Ρύθμιση κλίσης πλάτης καθίσματος 3° προς τα εμπρός και 13° προς τα πίσω
③ Ρύθμιση καθίσματος κατά μήκος

1. Τραβήξτε τον μοχλό ρύθμισης καθίσματος.
2. Μετακινήστε το κάθισμα στην επιθυμητή θέση.
3. Αφήστε τον μοχλό ρύθμισης του καθίσματος.

Ρύθμιση τιμονιού

1. Λύστε τις πεταλούδες για τη ρύθμιση τιμονιού.
2. Ρυθμίστε τη θέση του τιμονιού.
3. Σφίξτε τα περικόχλια πεταλούδες.

Έλεγχος φίλτρου χνουδιών

ΠΡΟΣΟΧΗ

Ζημιά στους στροβίλους αναρρόφησης!

Από τη λειτουργία χωρίς φίλτρο χνουδιού μπορεί να προκληθεί ζημιά στον στρόβιλο αναρρόφησης. Μην χρησιμοποιείτε τη συσκευή χωρίς το φίλτρο χνουδιών.

1. Πριν την έναρξη λειτουργίας της συσκευής ελέγξτε το φίλτρο χνουδιών για τα εξής:

2. Είναι διαθέσιμο;

3. Είναι σε καλή κατάσταση;
4. Έχει τοποθετηθεί σωστά;

Εικόνα AL

① Φίλτρο χνουδιών

1. Αν το φίλτρο χνουδιών είναι χαλασμένο, αντικαταστήστε το.

Καθοδήγηση μηχανήματος

1. Λύστε το χειρόφρενο τραβώντας τον μοχλό.

Υπόδειξη

Ο μοχλός πρέπει να τραβιέται μέχρι τέλους.

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού από την κύλιση της συσκευής!

Το χειρόφρενο μπορεί να λύνεται μόνο σε σκυφτή στάση και παραμονή στη ζώνη κινδύνου.

Χρησιμοποιήστε ένα αντικείμενο για να διατηρήσετε τον μοχλό σε μόνιμα τραβηγμένη θέση και απομακρυνθείτε από τη ζώνη κινδύνου αμέσως μετά το λύσιμο του χειρόφρενου.

Εικόνα ΑΚ

①Μοχλός χειρόφρενου
2. Σπρώξτε τη συσκευή.

1. Σφίξτε ξανά το χειρόφρενο αφήνοντας τον μοχλό.

Πλήρωση με καθαρό νερό Προσθήκη καθαρού νερού

1. Ανοίξτε το καπάκι του δοχείου καθαρού νερού.
2. Στερεώστε τον ελαστικό σωλήνα καθαρού νερού με τον σφιγκτήρα.
3. Γεμίστε με καθαρό νερό (το πολύ 60 °C) έως 5 cm κάτω από την χοάνη πλήρωσης.

Υπόδειξη

Πριν την πρώτη χρήση, γεμίστε εντελώς το δοχείο καθαρού νερού ώστε να εξαερώσετε το σύστημα σωλήνων νερού.
4. Κλείστε το καπάκι του δοχείου καθαρού νερού.

Πλήρωση με καθαρό νερό με αυτόματο σύστημα πλήρωσης δοχείου καθαρού νερού (προαιρετικό)

Υπόδειξη

Συνιστούμε να χρησιμοποιείτε ελαστικό σωλήνα με σύνδεσμο Αχαυατορ στην πλευρά της συσκευής. Έτσι ελαχιστοποιείται η εκτόξευση νερού κατά την αποσύνδεση έπειτα από τη διαδικασία πλήρωσης.

1. Συνδέστε τον ελαστικό σωλήνα νερού με το αυτόματο σύστημα πλήρωσης.
2. Ανοίξτε την παροχή νερού (το πολύ 60 °C, το πολύ 10 bar).
3. Επιτηρήστε την πλήρωση, το αυτόματο σύστημα πλήρωσης διακόπτει την παροχή νερού μόλις το δοχείο καθαρού νερού γεμίσει.
4. Κλείστε την παροχή νερού.
5. Αφαιρέστε τον ελαστικό σωλήνα νερού.

Προσθήκη απορρυπαντικού Υποδείξεις για απορρυπαντικά

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ακατάλληλο απορρυπαντικό

Κίνδυνος για την υγεία, πρόκληση ζημιάς στη συσκευή Χρησιμποιείτε μόνο προτεινόμενα απορρυπαντικά. Για άλλα απορρυπαντικά, ο χρήστης φέρει την ευθύνη για τον αυξημένο κίνδυνο από άποψη ασφάλειας λειτουργιας και ατυχήματος.

Χρησιμοποιείτε μόνον απορρυπαντικά χωρίς διαλύτες, υδροχλωρικό οξύ και υδροφθορικό οξύ. Λαμβάνετε υπόψη τις υποδείξεις ασφαλείας επάνω στα απορρυπαντικά.

Υπόδειξη

Μην χρησιμοποιείτε απορρυπαντικά που αφρίζουν πολύ.

Протеινόμενα απορρυπαντικά

Χρήση Απορρυπαντικά
Καθαρισμός συντήρησης όλων των δαπέδων με αντοχή στο νερό	CA 50 CRM 756
Καθαρισμός συντήρησης με συστατικά φροντίδας	RM 746RM 780
Καθαρισμός συντήρησης και βασικός καθαρισμός βιομηχανικών δαπέδων	RM 69
Καθαρισμός συντήρησης γυαλιστερών επιστρώσεων	RM 755
Καθαρισμός συντήρησης και βασικός καθαρισμός πλακών από λεπτούς λίθους	RM 753
Καθαρισμός συντήρησης και βασικός καθαρισμός ανθεκτικών στα οξέα επιστρώσεων	RM 751
Καθαρισμός και απολύμανση	RM 732
Βασικός καθαρισμός όλων των ανθεκτικών σε αλκάλια επιστρώσεων δαπέδου	RM 752
Βασικός καθαρισμός και αφαίρεση υλικών από δάπεδα ευαίσθητα σε αλκάλια	RM 754

Προσθήκη απορρυπαντικού στο δοχείο καθαρού νερού

Υπόδειξη

Γεμίστε πρώλα με νερό το δοχείο απορρυπαντικού και, στη συνέχεια, προσθέστε το απορρυπαντικό στο δοχείο στην κατάλληλη δοσολογία. Εάν το απορρυπαντικό προστεθεί πρώτο, μπορεί να δημιουργηθεί μεγάλη ποσότητα αφρού.

ΠΡΟΣΟΧΗ

Κίνδυνος απόφραξης

Κατά την προσθήκη του απορρυπαντικού στο δοχείο καθαρού νερού, το απορρυπαντικό μπορεί να στεγνώσει και να επηρεάσει τη λειτουργία της συσκευής δοσολογίας.

Αφού προσθέσετε το απορρυπαντικό στο δοχείο καθαρού νερού, ξεπλύνετε τη συσκευή με καθαρό νερό: Επιλέξτε ένα πρόγραμμα καθαρισμού με εφαρμογή νερού, ρυθμίστε την ποσότητα νερού στην υψηλότερη τιμή, ρυθμίστε τη δόση απορρυπαντικού σε «0».

Προσθήκη απορρυπαντικού με συσκευή δοσολογίας (προαιρετικό)

Προστίθεται απορρυπαντικό στο καθαρό νερό στη διαδρομή προς την κεφαλή καθαρισμού με μια διάταξη δοσολογίας.

Υπόδειξη

Με τη συσκευή δοσολογίας μπορεί να προστεθεί έως 3% απορρυπαντικό. Εάν η δοσολογία είναι υψηλότερη, το απορρυπαντικό πρέπει να προστεθεί στο δοχείο καθαρού νερού.

ΠΡΟΣΟΧΗ

Κίνδυνος απόφραξης

Κατά την προσθήκη του απορρυπαντικού στο δοχείο καθαρού νερού, το απορρυπαντικό μπορεί να στεγνώσει και να επηρεάσει τη λειτουργία της συσκευής δοσολογίας.

Αφού προσθέσετε το απορρυπαντικό στο δοχείο καθαρού νερού, ξεπλύνετε τη συσκευή με καθαρό νερό: Επιλέξτε ένα πρόγραμμα καθαρισμου με εφαρμογή νερού, ρυθμίστε την ποσότητα νερού στην υψηλότερη τιωή, ρυθμίστε τη δόση απορρυπαντικού σε 0.

1. Τοποθετήστε το μπιτόνι με το απορρυπαντικό στη θήκη απορρυπαντικού πίσω από το κάθισμα.

2. Ξεβιδώστε το καπάκι του μπιτονιού.

3. Εισάγετε το στέλεχος αναρρόφησης απορρυπαντικού της συσκευής δοσολογίας στο μπιτόνι.

Υπόδειξη

• Η συσκευή διαθέτει ένδειξη στάθμης καθαρού νερού στην οθόνη. Όταν το δοχείο καθαρού νερού αδειάσει, διακόπτεται και η παροχή απορρυπαντικού. Η κεφαλή καθαρισμού συνεχίζει να λειτουργεί χωρίς παροχή υγρού.
• Όταν το δοχείο απορρυπαντικού είναι άδειο, διακόπτεται επίσης και η παροχή. Στην οθόνη εμφανίζεται σύμβολο υπόδειξης. Στην κεφαλή καθαρισμού διοχετεύεται πλέον μόνο καθαρό νερό.

Ρύθμιση παραμέτρων (κίτρινο έξυπνο κλειδί)

Οι παράμετροι για τα διάφορα προγράμματα καθαρισμού είναι προκαθορισμένες στη συσκευή. Ανάλογα με την εξουσιοδότηση του κίτρινου έξυπνου κλειδιού, μπορούν να αλλάζουν μεμονωμένες παράμετροι.

Η αλλαγή στις παραμέτρους ισχύει μόνο έως ότου επιλεγεί άλλο πρόγραμμα καθαρισμού με τον διακόπτη προγράμματος.

Εάν οι παράμετροι απαιτείται να αλλάξουν μόνιμα, πρέπει να χρησιμοποιηθεί γκρι έξυπνο κλειδί για τη ρύθμιση. Η ρύθμιση περιγράφεται στην ενότητα «Γκρι έξυπνο κλειδί».

Υπόδειξη

Μόνον για κεφαλή καθαρισμού R: Όλα σχεδόν τα κείμενα στην οθόνη για τη ρύθμιση παραμέτρων είναι επεξηγητικά. Εάν χρειάζεστε περισσότερο λεπτομερείς πληροφορίες σχετικά με τις παραμέτρους, επτικοινωνήστε με το τμήμα πελατών.

• Fine Clean: Χαμηλή ταχύτητα βούρτσας για την αφαίρεση γκρίζων στοιχείων από ημιπορσελάνη.
• Whisper Clean: Méση ταχύτητα βούρτσας για καθαρισμό συντήρησης με μειωμένο επίπεδο θορύβου.
• Power Clean: Υψηλή ταχύτητα βούρτσας για γυάλισμα, κρυστάλλωση και σάρωση.
• Ρυθμίστε τον διακόπτη προγράμματος στο επίθυμητό πρόγραμμα καθαρισμού.
• Πατήστε το κουμπί πληροφοριών.
• Γυρίστε το κουμπί πληροφοριών μέχρι να εμφανιστεί η επιθυμητή παράμετρος.
• Πατήστε το κουμπί πληροφοριών. Η καθορισμένη τιμή αναβοσβήνει.
• Ορίστε την επιθυμητή τιμή γυρίζοντας το κουμπί πληροφοριών.
• Επιβεβαιώστε την τροποποιημένη ρύθμιση πατώντας το κουμπί πληροφοριών ή περιμένετε έως ότου η καθορισμένη τιμή υιοθετηθεί αυτόματα μετά από 10 δευτερόλεπτα.

Ρύθμιση μπάρας αναρρόφησης

Η μπάρα αναρρόφησης πρέπει να αναπροσαρμόζεται μόνο σε ειδικές περιπτώσεις. Η εργοστασιακή ρύθμιση είναι κατάλληλη για τις περισσότερες περιπτώσεις εφαρμογής.

Ρύθμιση κλίσης μπάρας αναρρόφησης

Η κλίση πρέπει να ρυθμιστεί με τέτοιον τρόπο, ώστε τα χείλη αναρρόφησης της μπάρας αναρρόφησης να πιέζονται σε όλο το μήκος ομοιόμορφα πάνω στο δάπεδο.

1. Τοποθετήστε τη συσκευή σε επιφάνεια χωρίς κλίση.

2. Επιλέξτε το πρόγραμμα «Αναρρόφηση»

3. Οδηγήστε τη συσκευή λίγο προς τα εμπρός. Η μπάρα αναρρόφησης χαμηλώνει.

4. Παρατηρήστε την αεροστάθμη

Εικόνα Ν

①Βίδα

② Παξιμάδι

③ Αεροστάθμη

1. Λύστε το παξιμάδι Μ 12, κρατώντας σταθερή την εξαγωνική βίδα Μ 10 με γερμανικό κλειδί.

2. Ρυθμίστε τη βίδα έτσι ώστε η ένδειξη της αεροστάθμης να βρίσκεται μεταξύ των δύο γραμμών.

3. Σφίξτε το παξιμάδι Μ 12, κρατώντας σταθερή την εξαγωνική βίδα Μ 10 με γερμανικό κλειδί.

4. Για τον έλεγχο της νέας ρύθμισης, οδηγήστε τη συσκευή με κατεβασμένη μπάρα αναρρόφησης σε λειτουργία αναρρόφησης μια μικρή διαδρομή προς τα εμπρός και παρατηρήστε την αεροστάθμη. Επαναλαβέτε τη διαδικασία ρύθμισης, εάν είναι απαραίτητο.

Σάρωση (μόνο στην παραλλαγή Combo)

Ο μηχανισμός σάρωσης απορροφά τους ελεύθερους ρύπους πριν τον καθαρισμό του δαπέδου.

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κινούμενα μέρη

Κίνδυνος τραυματισμού

Λάβετε υπόψη όπ ο στρόβιλος αναρρόφησης, οι πλαϊνές σκούπες και ο καθαρισμός του φίλτρου συνεχίζουν να λειτουργούν για κάποιο χρονικό διάστημα μετά την απενεργοποίηση.

ΠΡΟΣΟΧΗ

Ακατάλληλη χρήση της συσκευής κατά τη σάρωση Κίνδυνος πρόκλησης ζημιάς στον μηχανισμό σάρωσης. Μην σκουπίζετε ταινίες συσκευασίας, σύρματα ή παρόμοια.

Οδηγείτε πάνω από υπερυψωμένα σημεία με διαφορά ύψους έως 2 cm το πολύ.

Σκουπίζετε μόνο στεγνές επιφάνειες για να αποφύγετε απόφραξη και ανάπτυξη μικροβίων στο φίλτρο σκόνης.

1. Ενεργοποιήστε τον διακόπτη «Σάρωση»

Ο μηχανισμός σάρωσης ενεργοποιείται.

Θυρίδα χονδροειδών ρύπων

Για την αναρρόφηση ογκωδών αντικειμένων (με ύψος έως περίπου 6 cm), χρησιμοποιείται η θυρίδα χονδροειδών ρύπων.

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού από υλικά σάρωσης!

Από το άνοιγμα της θυρίδας χονδροειδών ρύπων μπορεί να εκτιναχτούν έξω υλικά σάρωσης. Ανοίξτε τη θυρίδα χονδροειδών ρύπων μόνο όταν δεν υπάρχουν άτομα κοντά.

Υπόδειξη

Όταν η θυρίδα χονδροειδών ρύπων είναι ανυψωμένη, η απόδοση σκουπίσματος και αναρρόφησης σκόνης μειώνεται. Ανοίξτε τη θυρίδα χονδροειδών ρύπων μόνο όταν είναι απαραιτητο.

1. Πατήστε το πεντάλ ανύψωσης της θυρίδας χονδροειδών ρύπων.

Τερματισμός σάρωσης

1. Ρυθμίστε τον διακόπτη «Σάρωση» στο «0».

Ο μηχανισμός σάρωσης απενεργοποιείται. Μετά τον τερματισμό της λειτουργίας σάρωσης, γίνεται καθαρισμός του φίλτρου σκόνης για περίπου 15 δευτερόλεπτα.

Πλαϊνή σφουγγαρίστρα (προαιρετική)

Η πλαϊνή σφουγγαρίστρα διευκολύνει την εργασία κοντά στις άκρες.

Εικόνα AS

① Έκπτυξη/σύμπτυξη πλαϊνής σφουγγαρίστρας

② Ενεργοποίηση/απενεργοποίηση πλαϊνής σφουγγαρίστρας

1. Πατήστε τον διακόπτη «Ενεργοποίηση/ απενεργοποίηση πλαϊνής σφουγγαρίστρας». Η πλαϊνή σφουγγαρίστρα ενεργοποιείται/ απενεργοποιείται.

2. Πιέστε τον διακόπτη «Σύμπτυξη/Εκπτυξη πλαϊνής σφουγγαρίστρας». Η πλαϊνή σφουγγαρίστρα συμπτύσσεται / εκπτύσσεται.

Τερματισμός λειτουργίας

Ολοκλήρωση καθαρισμού

1. Ρυθμίστε τον διακόπτη επιλογής προγράμματος σε Οδήγηση.

2. Συνεχίστε την κίνηση για μια μικρή απόσταση. Αναρροφούνται τα κατάλοιπα νερού.

3. Γυρίστε τον διακόπτη επιλογής προγράμματος στη θέση «0».

4. Αφαιρέστε το έξυπνο κλειδί.

5. Ενδεχομένως φορτίστε την μπαταρία.

Άδειασμα δοχείου ακάθαρτου νερού

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Λανθασμένη απόρριψη υγρών αποβλήτων

Μόλυνση του περιβάλλοντος

Τηρείτε τους τοπικούς κανονισμούς επεξεργασίας υγρών αποβλήτων.

Υπόδειξη

Οταν το δοχείο ακάθαρτου νερού είναι γεμάτο, απενεργοποιείται ο στρόβιλος αναρρόφησης και στην οθόνη εμφανίζεται η ένδειξη «Δοχείο ακάθαρτου νερού πλήρες».

1. Βγάλτε από το στήριγμα τον σωλήνα αποστράγγισης ακάθαρτου νερού.

2. Κατεβάστε το άκρο του ελαστικού σωλήνα πάνω από τη διάταξη απόρριψης.

Εικόνα Ρ

1. Αδειάστε το ακάθαρτο νερό ανοίγοντας το καπάκι του σωλήνα αποστράγγισης.

Η ροή του νερού μπορεί να μειωθεί με συμπίεση ή συστροφή της συσκευής δοσολογίας.

1. Βγάλτε από το στήριγμα το πιστόλι ψεκασμού.

2. Ρυθμίστε τον διακόπτη επιλογής προγράμματος σε Μεταφορά.

3. Επιλέξτε «Πλύσιμο δοχείου» στην οθόνη.

a Πατήστε το κουμπί πληροφοριών.

b Επιλέξτε το μενού «Πλύσιμο δοχείου».

1. Ανοίξτε τη βαλβίδα απομόνωσης στο πίσω μέρος του δοχείου ακάθαρτου νερού.

2. Ξεπλύνετε το δοχείο ακάθαρτου νερού με το ακροφύσιο ψεκασμού.

3. Κρεμάστε το ακροφύσιο ψεκασμού στη βάση στήριξης.

4. Κλείστε το καπάκι στον σωλήνα αποστράγγισης.

5. Πιέστε τον ελαστικό σωλήνα ακάθαρτου νερού στη θήκη στη συσκευή.

6. Κλείστε τη βαλβίδα απομόνωσης στο πίσω μέρος του δοχείου ακάθαρτου νερού.

7. Επιλέξτε «Πλύσιμο δοχείου» στην οθόνη.

Εκκένωση κάδου απορριμμάτων

Υπόδειξη

Ο κάδος απορριμάτων μπορεί να αφαιρείται μόνο από την πλευρά οδηγού και είναι διαθέσιμος μόνο σε κεφαλές καθαρισμού R.

1. Τραβήξτε τη γλώσσα.

2. Στρέψτε προς τα επάνω το στήριγμα του χείλους καθαρισμού.

3. Αφαιρέστε τον κάδο απορριμάτων.

Εικόνα ΑΙ

①Γλώσσα

② Στήριγμα χείλους καθαρισμού

③Κάδος απορριμμάτων

1. Αδειάστε τον κάδο απορριμμάτων.

2. Τοποθετήστε τον κάδο απορριμμάτων.

Υπόδειξη

Ο κάδος απορριμάτων πρέπει να κουμπώσει.

1. Στρέψτε προς τα κάτω το στήριγμα του χείλους καθαρισμού.

Άδειασμα καθαρού νερού

ΠΡΟΣΟΧΗ

Διάλυμα απορρυπαντικού στο δοχείο καθαρού νερού

Ζημιά στο δοχείο καθαρού νερού, στις βαλβίδες και στα παρεμβύσματα

Μην αφήνετε ποτέ το διάλυμα απορρυπαντικού μέσα στο δοχείο καθαρού νερού στο τέλος της εργασίας.

1. Αφαιρέστε τον ελαστικό σωλήνα αποστράγγισης από το στήριγμα και βυθίστε τον σε κατάλληλο δοχείο συλλογής.

2. Αδειάστε το διάλυμα απορρυπαντικού.

3. Αφαιρέστε το καπάκι από το δοχείο καθαρού νερού.

4. Ξεπλύνετε το δοχείο καθαρού νερού με καθαρό νερό (έως 60 °C).

Απενεργοποίηση συσκευής

1. Γυρίστε τον διακόπτη προγράμματος στη θέση «OFF».

2. Αφαιρέστε το έξυπνο κλειδί.

3. Ασφαλίστε τη συσκευή έναντι απομάκρυνσης

4. Ενδεχομένως φορτίστε την μπαταρία.

Γκρι έξυπνο πλήκτρο

Το γκρι έξυπνο πλήκτρο παρέχει στο εποπτικό προσωπικό εκτεταμένες εξουσιοδοτήσεις και επιλογές επιλογής.

1. Εισαγάγετε το έξυπνο πλήκτρο.

2. Επιλέξτε την επιθυμητή λειτουργία γυρίζοντας το κουμπί πληροφοριών.

Διαδρομή μεταφοράς

1. Ρυθμίστε τον διακόπτη προγράμματος για διαδρομή μεταφοράς.

2. Πατήστε το κουμπί πληροφοριών.

Οι ακόλουθες ρυθμίσεις μπορούν να πραγματοποιηθούν στο μενού «Διαδρομή μεταφοράς»:

• Μ η δ ε ν ι σ μ ός μετρητή συντήρησης • Μ η δ ε ν ι σ μ ός ημερήσιου μετρητή

• Διαχείριση κλειδιών

• Ε πι λο γ ή σχήματος βούρτσας

• Χ ρ ό ν ο ι επιβράδυνσης

• Βασική ρύθμιση

• Ρ ύ θ μι σ η γλώσσας

• Μ ε ν ο ύ διακόπτη

• Ταχύτητα πορείας

• Ε ρ γ ο σ τ α σ ι α κ έ ζ ρυθμίσεις

- Ενεργοποίηση χειροκίνητου πιστολιού καθαρισμού δοχείου

Επαναφορά μετρητή συντήρησης

Εάν έχουν πραγματοποιηθεί εργασίες συντήρησης που εμφανίζονται στην οθόνη, τότε πρέπει να γίνει επαναφορά του αντίστοιχου μετρητή συντήρησης.

1. Γυρίστε το κουμπί πληροφοριών μέχρι να εμφανιστεί ο «Μετρητ συντήρησης».

2. Πατήστε το κουμπί πληροφοριών.

Εμφανίζονται οι μετρήσεις μετρητή.

1. Γυρίστε το κουμπί πληροφοριών έως ότου επισημανθεί ο μετρητής προς διαγραφή.

2. Πατήστε το κουμπί πληροφοριών.

3. Επιλέξτε «Ναι» γυρίζοντας το κουμπί πληροφοριών.

4. Πατήστε το κουμπί πληροφοριών.

Ο μετρητής διαγράφεται.

Υπόδειξη

Μπορεί να γίνει επαναφορά του μετρητή σέρβις μόνο από την εξυπηρέτηση πελατών.

Ο μετρητής σέρβις εμφανίζει τον χρόνο έως το επόμενο σέρβις που οφείλεται από την εξυπηρέτηση πελατών.

Μηδενισμός μετρητή

1. Γυρίστε το κουμπί πληροφοριών μέχρι να εμφανιστεί ο «Μετρητής».

Αυτό το μενού δείχνει τις συνολικές ώρες

λειτουργίας και τον ημερήσιο μετρητή.

Διαγραφή ημερήσιου μετρητή:

1. Πατήστε το κουμπί πληροφοριών.

Εμφανίζεται το μενού «Διαγραφή μετρητή».

1. Γυρίστε το κουμπί πληροφοριών μέχρι να επιλεγεί ο «Ημερήσιος μετρητής».

2. Πατήστε το κουμπί πληροφοριών.

Διαχείριση κλειδιών

Στο στοιχείο μενού «Μενού κλειδιών» οι εξουσιοδοτήσεις εκχωρούνται για κάθε κίτρινο έξυπνο κλειδί που χρησιμοποιείται και η γλώσσα της οθόνης έχει ρυθμιστεί για αυτό το έξυπνο κλειδί.

1. Εισαγάγετε το γκρι έξυπνο κλειδί.

2. Γυρίστε το κουμπί πληροφοριών μέχρι να εμφανιστεί στην οθόνη το στοιχείο μενού «Μενού κλειδιών».

3. Πατήστε το κουμπί πληροφοριών.

4. Αφαιρέστε το γκρι έξυπνο κλειδί και βάλτε το προς εξατομίκευση κίτρινο έξυπνο κλειδί ή το λευκό έξυπνο κλειδί.

5. Επιλέξτε το στοιχείο μενού που θέλετε να αλλάξετε περιστρέφοντας το κουμπί πληροφοριών.

6. Πατήστε το κουμπί πληροφοριών.

7. Επιλέξτε τη ρύθμιση του στοιχείου μενού περιστρέφοντας το κουμπί πληροφοριών

8. Επιβεβαιώστε τη ρύθμιση πατώντας το στοιχείο μενού.

9. Επιλέξτε το στοιχείο μενού που θέλετε να αλλάξετε στη συνέχεια, περιστρέφοντας το κουμπί πληροφοριών.

10. Αφού έχουν γίνει όλες οι ρυθμίσεις, εμφανίστε μενού «Αποθήκευση» περιστρέφοντας το κουμπί πληροφοριών.

11. Πατήστε το κουμπί πληροφοριών.

Οι εξουσιοδοτήσεις αποθηκεύονται. Εμφανίζεται η ένδειξη «Μενού κλειδιών συνέχεια».

- Ναι: Προγραμματισμός επόμενου έξυπνου κλειδιού

- Όχι: Αφήστε το βασικό μενού

1. Πατήστε το κουμπί πληροφοριών.

Επιλογή σχήματος βούρτσας

Αυτή η λειτουργία απαιτείται κατά την αλλαγή της κεφαλής καθαρισμού.

1. Γυρίστε το κουμπί πληροφοριών έως ότου εμφανιστεί στην οθόνη το στοιχείο μενού «Κεφαλή βούρτσας».

2. Πατήστε το κουμπί πληροφοριών.

3. Στρέψτε το κουμπί πληροφοριών μέχρι να επιλέξετε το σχήμα βούρτσας που θέλετε.

4. Πατήστε το κουμπί πληροφοριών.

5. Για να αλλάξετε την κεφαλή καθαρισμού, μετακινήστε τη μονάδα ανύψωσης περιστρέφοντας το κουμπί πληροφοριών:

• "up": Ανύψωση

• "down": Χαμήλωμα

• "OFF": Στάση

1. Γυρίστε το κουμπί πληροφοριών έως ότου εμφανιστεί το στοιχείο μενού «OFF».

2. Πατήστε το κουμπί πληροφοριών. Το μενού έχει κλείσει.

Ο έλεγχος πραγματοποιεί επανεκκίνηση.

Κύκλοι επανεκκίνησης

1. Γυρίστε το κουμπί πληροφοριών έως ότου εμφανιστεί στην οθόνη το στοιχείο μενού «Χρόνοι επιβράδυνσης».

2. Πατήστε το κουμπί πληροφοριών.

3. Στρέψτε το κουμπί πληροφοριών μέχρι να επιλέξετε τη λειτουργία που θέλετε.

4. Πατήστε το κουμπί πληροφοριών.

5. Γυρίστε το κουμπί πληροφοριών μέχρι να εμφανιστεί ο επιθυμητός κύκλος επανεκκίνησης.

6. Πατήστε το κουμπί πληροφοριών.

Βασική ρύθμιση

1. Γυρίστε το κουμπί πληροφοριών έως ότου εμφανιστεί στην οθόνη το στοιχείο μενού «Βασική ρύθμιση».

2. Πατήστε το κουμπί πληροφοριών.

3. Περιστρέψτε το κουμπί πληροφοριών μέχρι να επιλεγεί το εξάρτημα που θέλετε.

4. Πατήστε το κουμπί πληροφοριών για να επιβεβαιώσετε την επιλογή ON/OFF.

5. Πατήστε το κουμπί πληροφοριών για να εγκαταλείψετε το μενού.

6. Απενεργοποιήστε και ενεργοποιήστε πάλι τη συσκευή, για να υιοθετήσετε τη ρύθμιση.

Ρύθμιση γλώσσας

1. Γυρίστε το κουμπί πληροφοριών έως ότου εμφανιστεί στην οθόνη το στοιχείο μενού «Γλώσσα».

2. Πατήστε το κουμπί πληροφοριών.

3. Στρέψτε το κουμπί πληροφοριών μέχρι να επιλέξετε τη γλώσσα που θέλετε.

4. Πατήστε το κουμπί πληροφοριών.

Μενού διακόπτη

Μέσω του «Μενού διακόπτη» ενεργοποιούνται και απενεργοποιούνται οι παρακάτω λειτουργίες:

• Δοσολογία απορρυπαντικού*

• Φάρος /προβολέας*

- Μπεκ ψεκασμού πλαϊνών σκουπών*

• Αναρρόφηση με ψεκασμό

• Π ροβολέας εργασίας

• Π λ ύ σι μο δοχείου

Το «Μενού διακόπτη» διατίθεται σε όλες τις θέσεις του διακόπτη προγράμματος εκτός από τη θέση «OFF».

1. Πατήστε το κουμπί πληροφοριών. Εμφανίζεται η ένδειξη «Μενού διακόπτη».

2. Πατήστε το κουμπί πληροφοριών. Εμφανίζεται ο κατάλογος λειπουργιών που διατίθενται στη συσκευή.

3. Περιστρέψτε το κουμπί πληροφοριών, έως ότου επιλεγεί η επιθυμητή λειτουργία.

4. Για αλλαγή της κατάστασης διακόπτη πιέστε το κουμπί πληροφοριών.

5. Γυρίστε το κουμπί πληροφοριών μέχρι να εμφανιστεί το «Τερματισμός μενού».

6. Πατήστε το κουμπί πληροφοριών.

* Проаіретика

Ρύθμιση της μέγιστης ταχύτητας πορείας

1. Γυρίστε το κουμπί πληροφοριών έως ότου εμφανιστεί στην οθόνη η εντολή μενού «Ταχύτητα πορείας».

2. Πατήστε το κουμπί πληροφοριών.

3. Περιστρέψτε το κουμπί πληροφοριών μέχρι να επιλέξετε τη μέγιστη ταχύτητα που θέλετε.

4. Πατήστε το κουμπί πληροφοριών.

Εργοστασιακές ρυθμίσεις

Επαναφέρονται οι εργοστασιακές ρυθμίσεις όλων των παραμέτρων (εκτός από την ταχύτητα πορείας μεταφοράς).

1. Γυρίστε το κουμπί πληροφοριών έως ότου εμφανιστεί το στοιχείο μενού «Εργοστασιακές ρυθμίσεις».

2. Πατήστε το κουμπί πληροφοριών.

3. Γυρίστε το κουμπί πληροφοριών έως ότου επιλεγεί το «Ναι».
4. Πατήστε το κουμπί πληροφοριών.

Ρύθμιση παραμέτρων για προγράμματα καθαρισμού

Όλες οι παράμετροι για προγράμματα καθαρισμού διατηρούνται μέχρι να επιλεγεί άλλη ρύθμιση ή η συσκευή να απενεργοποιηθεί.

1. Ρυθμίστε τον διακόπτη προγράμματος στο επιθυμητό πρόγραμμα καθαρισμού.
2. Πατήστε το κουμπί πληροφοριών.
   Εμφανίζεται η πρώτη ρυθμιζόμενη παράμετρος.

3. Πατήστε το κουμπί πληροφοριών Η καθορισμένη τιμή αναβοσβήνει.

4. Ορίστε την επιθυμητή τιμή γυρίζοντας το κουμπί πληροφοριών.

5. Επιβεβαιώστε την τροποποιημένη ρύθμιση πατώντας το κουμπί πληροφοριών ή περιμένετε έως ότου η καθορισμένη τιμή υιοθετηθεί αυτόματα μετά από 10 δευτερόλεπτα.

6. Επιλέξτε την επόμενη παράμετρο γυρίζοντας το κουμπί πληροφοριών.

7. Αφού αλλάξετε όλες τις επιθυμητές παραμέτρους, γυρίστε το κουμπί πληροφοριών έως ότου εμφανιστεί το στοιχείο μενού «Τερματισμός μενού;»

8. Πατήστε το κουμπί πληροφοριών. Το μενού έχει κλείσει.

Βασική ρύθμιση

Οι αλλαγές στις παραμέτρους των μεμονωμένων προγραμμάτων καθαρισμού που έγιναν κατά τη λειτουργία επαναφέρονται στη βασική θέση μετά την απενεργοποίηση της συσκευής.

1. Γυρίστε το κουμπί πληροφοριών έως ότου εμφανιστεί στην οθόνη το στοιχείο μενού «Βασική ρύθμιση».
2. Πατήστε το κουμπί πληροφοριών.
3. Στρέψτε το κουμπί πληροφοριών μέχρι να επισημανθεί το πρόγραμμα καθαρισμού που θέλετε.
4. Πατήστε το κουμπί πληροφοριών.
5. Γυρίστε το κουμπί πληροφοριών μέχρι να επισημανθεί η επιθυμητή παράμετρος.
6. Πατήστε το κουμπί πληροφοριών. Η καθορισμένη τιμή αναβοσβήνει.
7. Ορίστε την επιθυμητή τιμή γυρίζοντας το κουμπί πληροφοριών.
8. Πατήστε το κουμπί πληροφοριών.

Κίτρινο έξυπνο πλήκτρο

Το κίτρινο έξυπνο πλήκτρο επιτρέπει τις λειτουργίες που απαιτούνται για την εργασία καθαρισμού.

Οι παράμετροι για τα διάφορα προγράμματα καθαρισμού είναι προκαθορισμένες στη συσκευή. Ανάλογα με την εξουσιοδότηση του κίτρινου έξυπνου πλήκτρου, μεμονωμένες παράμετροι μπορούν να αλλάξουν.

Τα κείμενα οθόνης για τη ρύθμιση παραμέτρων είναι σε μεγάλο βαθμό αυτονόητα.

Παράμετρος "FACT" (διατίθεται μόνο με κεφαλή καθαρισμού R):

- "Fine Clean": Χαμηλή ταχύτητα βούρτσας για την αφαίρεση γκρίζων στοιχείων από ημιπορσελάνη.

- "Whisper Clean": Méση ταχύτητα βούρτσας για καθαρισμό συντήρησης με μειωμένο επίπεδο θορύβου.

- "Power Clean": Υψηλή ταχύτητα βούρτσας για γυάλισμα, κρυστάλλωση και σάρωση.

Διαχείριση εξουσιοδοτήσεων

• Γενική πρόσβαση μέσω του έξυπνου κλειδιού
• Τ α χ ύ τ η τ α εργασίας
• Σ τ ρ ο φ έ ζ βούρτσας
• Αναρρόφηση
• Πίεση επαφής
• Ποσότητα νερού
• Δοσολογία απορρυπαντικού
• RAB/ Blue-Spot
• Αναρρόφηση με ψεκασμό
• Π λ ú σι μο δοχείου
1. Με το πλήκτρο πληροφοριών επιλέξτε το "Μενού κλειδιών".
2. Επιβεβαιώστε την "πρόσβαση" πατώντας το κουμπί πληροφοριών.
3. Καθορίστε τις άλλες προσβάσεις και ενεργοποιήστε και επιβεβαιώστε τις με το κουμπί πληροφοριών.
4. Με το κουμπί πληροφοριών πατήστε "Αποθήκευση;" για να επιβεβαιώσετε και να αποθηκεύσετε τις ρυθμίσεις που πραγματοποιήσατε.

Λευκό έξυπνο κλειδί

Το λευκό έξυπνο κλειδί απασφαλίζει τη συσκευή και επιτρέπει τη χρήση της με τις προεπιλεγμένες παραμέτρους.

Τα λευκά έξυπνα κλειδιά χρησιμοποιούνται με τέτοιον τρόπο, ώστε για κάθε εργασία καθαρισμού να μπορεί να χρησιμοποιείται ένα έξυπνο κλειδί με τις κατάλληλες παραμέτρους.

Οι παράμετροι δεν μπορούν να τροποποιηθούν από τον χειριστή και δεν εξαρτώνται από την επιλογή του προγράμματος καθαρισμού μέσω του διακόπτη επιλογής προγράμματος (οι λειτουργίες «0», μεταφορά και αναρρόφηση παραμένουν αμετάβλητες).

Με τη βοήθεια του γκρι έξυπνου κλειδιού, μπορούν να ρυθμίζονται οι ακόλουθες παράμετροι για το λευκό έξυπνο κλειδί:

• Ταχύτητα πορείας
• Ταχύτητα εργασίας
• Στροφές βούρτσας (μόνον κεφαλή καθαρισμού R)
• Πίεση εφαρμογής
- Ποσότητα νερού
• Δοσολογία RM
• Αναρρόφηση
• Φ ω ζ εργασίας
• Περιστρεφόμενος φάρος
• Δοσολογία RM ON/OFF
• Μ η χ α νι σ μός σκουπίσματος
• Διακόπης νερού μπάρας αναρρόφησης
• Γλώσσα

Προγραμματισμός λευκού έξυπνου κλειδιού

1. Εισάγετε το γκρι έξυπνο κλειδί.

2. Γυρίστε το κουμπί πληροφοριών μέχρι να εμφανιστεί στην οθόνη η εντολή μενού «Μενού κλειδιών».

3. Πατήστε το κουμπί πληροφοριών.

4. Αφαιρέστε το γκρι έξυπνο κλειδί και ρυθμίστε το προς εξατομίκευση λευκό έξυπνο κλειδί.

5. Επιλέξτε το στοιχείο μενού που θέλετε να αλλάξετε περιστρέφοντας το κουμπί πληροφοριών.

6. Πατήστε το κουμπί πληροφοριών.

7. Επιλέξτε τη ρύθμιση του στοιχείου μενού περιστρέφοντας το κουμπί πλήροφοριών.

8. Επιβεβαιώστε τη ρύθμιση πατώντας το στοιχείο μενού.

9. Επιλέξτε το στοιχείο μενού που θέλετε να αλλάξετε στη συνέχεια, περιστρέφοντας το κουμπί πληροφοριών.

10. Γυρίστε το κουμπί πληροφοριών έως ότου εμφανιστεί το στοιχείο μενού «Αποθήκευση»;».

11. Πατήστε το κουμπί πληροφοριών. Οι ρυθμίσεις αποθηκεύονται.

12. Γυρίστε το κουμπί πληροφοριών έως ότου

εμφανιστεί το στοιχείο μενού «Τερματισμός μενού;»

1. Πατήστε το κουμπί πληροφοριών.

Χειρισμός με λευκό έξυπνο κλειδί

1. Εισάγετε το λευκό έξυπνο κλειδί.

- Οι λειτουργίες «OFF», οδήγηση και αναρρόφηση λειτουργούν ως συνήθως.

- Σε όλες τις άλλες θέσεις του διακόττη επιλογής προγράμματος είναι ενεργές οι παράμετροι που προγραματίστηκαν στο λευκό έξυπνο κλειδί. Δεν μπορούν να επιλεγούν πλέον διαφορετικά προγράμματα καθαρισμού.

Μεταφορά

ΔΚΙΝΔΥΝΟΣ

Κίνηση σε ανωφέρειες

Κίνδυνος τραυματισμού

Χρησιμοποιείτε τη συσκευή για φόρτωση και εκφόρτωση μόνο σε ανωφέρειες έως και τη μέγιστη τιμή (βλ. κεφάλαιο «Τεχνικά χαρακτηριστικά»).

Πατάτε το πεντάλ φρένου συνεχώς για να μειώνετε την ταχύτητα.

ΔΠΡΟΣΟΧΗ

Μη τήρηση των οδηγιών σχετικά με το βάρος

Κίνδυνος τραυματισμού και πρόκλησης ζημιών

Κατά τη μεταφορά προσέξτε το βάρος του μηχανήματος.

1. Κατά την τοποθέτηση της κεφαλής καθαρισμού D, αφαιρέστε τις δισκοειδείς βούρτσες από την κεφαλή της βούρτσας.

2. Κατά τη μεταφορά σε οχήματα ασφαλίστε τη συσκευή σύμφωνα με τις ισχύουσες οδηγίες έναντι ολίσθησης και ανατροπής.

Αποθήκευση

ΔΠΡΟΣΟΧΗ

Μη τήρηση των οδηγιών σχετικά με τοβάρος

Κίνδυνος τραυματισμού και πρόκλησηςζημιών

Κατά την αποθήκευση προσέξιτε το βάροςτης συσκευής.

ΠΡΟΣΟΧΗ

Παγετός

Καταστροφή της συσκευής από παγωμένο νερό Εκκενώστε τελείως τη συσκευή από νερό. Φιλιάξτε τη συσκευή σε έναν χώρο χωρή παγετό. Κατά την επιλογή του χώρου στάθμευσης, λάβετε υπόψη το συνολικό βάρος της συσκευής, ώστε να μην εππρεαστει η σταθερότητά της.

• Η συσκευή αυτή επιτρέπεται να αποθηκεύεται μόνο σε εσωτερικούς χώρους.
• Φορτίστε πλήρως τις μπαταρίες πριν από μεγάλα χρονικά διαστήματα αποθήκευσης.
• Φορτίστε πλήρως τις μπαταρίες τουλάχιστον μία φορά το μήνα κατά τη διάρκεια της αποθήκευσης.

Φροντίδα και συντήρηση

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού από τη συσκευή!

Κίνδυνος ηλεκτροπληξίας από ακούσια εκκίνηση της συσκευής.

Γυρίστε τον διακόπτη προγράμματος στη θέση «0». Πριν από κάθε εργασία στη συσκευή βγάλτε το έξυπνο κλειδί.

Αποσυνδέστε το φις ρεύματος του φορτιστή. Αποσυνδέστε το βύσμα της μπαταρίας.

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού από κινούμενα μέρη!

Μετά την απενεργοποίηση, ο στρόβιλος αναρρόφησης, οι πλαϊνές σκούπες και ο καθαρισμός του φίλτρου συνεχίζουν να λειτουργούν για κάποιο χρονικό διάστημα.

Εκτελείτε εργασίες στη συσκευή μόνο αφού τα εξαρτήματα σταματήσουν να λειτουργούν.

- Αδειάστε και απορρίψτε το ακάθαρτο νερό και το καθαρό νερό.

Προθεσμίες συντήρησης

Μετά από κάθε λειτουργία

ΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιάς!

Κίνδυνος ζημιάς στη συσκευή λόγω ακατάλληλου καθαρισμού.

Μην ψεκάζετε τη συσκευή με νερό και μην χρησιμοποιείτε καυστικά απορρυπαντικά.

Για πιο λεπτομερή περιγραφή των μεμονωμένων εργασιών συντήρησης βλ. Κεφάλαιο Εργασίες συντήρησης.

• Αδειάστε το ακάθαρτο νερό
• Ελέγξτε το φίλτρο χνουδιών και, αν χρειάζεται, καθαρίστε το.
• Βγάλτε έξωτον κάδο απορριμμάτων, αδειάστε και καθαρίστε τον.
• Μόνο κεφαλή καθαρισμού R: Βγάλτε το δοχείο χονδροειδών ρύπων και αδειάστε το.
• Καθαρίστε το εξωτερικό τμήμα της μηχανής με υγρό πανί εμποτισμένο σε διάλυμα ήπιου απορρυπαντικού.
• Καθαρίστε τα χείλη αναρρόφησης, εξετάστε τη φθορά και αν χρειάζεται αντικαταστήστε τα.
• Καθαρίστε τα χείλη καθαρισμού, ελέγξτε για φθορά και αν χρειάζεται αντικαταστήστε τα.
• Καθαρίστε τις βούρτσες, εξετάστε τη φθορά και αν χρειάζεται αντικαταστήστε τις.

Υπόδειξη

Οι κυλινδρικές βούρτσες είναι φθαρμένες όταν οι κίτρινες τρίχες ένδειξης έχουν το ίδιο μήκος με τις υπόλοιπες τρίχες.

• Φορτίστε την μπαταρία.
• Εάν η φόρτιση της μπαταρίας είναι κάτω από 50%, φορτίστε την πλήρως και χωρίς διακοπές.
• Εάν η φόρτιση της μπαταρίας είναι πάνω από 50%, φορτίστε τη μόνο εφόσον απαιτείται η πλήρης διάρκεια λειτουργίας για την επόμενη χρήση.

- Σε περίπτωση έντονης ρύπανσης καθαρίζετε το δοχείο ακάθαρτου νερού.

Επιπλέον στην παραλλαγή Combo:

• Ελέγξτε την κυλινδρική σκούπα και τις πλαϊνές σκούπες για φθορές, ξένα σώματα και τυλιγμένες ταινίες.
• Βγάλτε έξω το καλάθι χονδροειδών ρύπων, αδειάστε και καθαρίστε το.

Κάθε εβδομάδα

- Όταν χρησιμοποιείτε την μπαταρία τακτικά, φορτίζετέ την πλήρως και χωρίς διακοπές τουλάχιστον μία φορά τη βδομάδα.

Κάθε μήνα

• Εάν η συσκευή παύσει να λειτουργεί προσωρινά (αποθήκευση): Εκτελέστε τη φόρτιση εξισορρόπησης της μπαταρίας.

• Ελέγξτε τους πόλους της μπαταρίας για οξείδωση και, αν χρειάζεται, βουρτσίστε τους. Προσέξτε τη σταθερή στερέωση των καλωδίων σύνδεσης.

• Καθαρίστε και, αν χρειάζεται, αντικαταστήστε τα στεγανοποιητικά μεταξύ του δοχείου ακάθαρτου νερού και του καπακιού, και ελέγξτε τη στεγανότητά τους.

• Σε μπαταρίες που χρειάζονται συντήρηση ελέγχετε την πυκνότητα οξέος των στοιχείων.
• Μόνο κεφαλή καθαρισμού R: Καθαρίστε τη σήραγγα της βούρτσας.
• Εάν η συσκευή δεν πρόκειται να χρησιμοποιηθεί για μεγάλο διάστημα ακινητοποιήστε την με πλήρως φορτισμένες μπαταρίες. Φορτίζετε πλήρως την μπαταρία τουλάχιστον μία φορά το μήνα.

Επιπλέον στην παραλλαγή Combo:

• Ελέγξτε την απρόσκοπτη κίνηση στις ντίζες και στα κινητά μέρη.
• Ελέγξτε τη ρύθμιση και τυχόν φθορές των λωρίδων στεγανοποίησης του μηχανισμού σάρωσης.

Ανά τρίμηνο

Μόνο στην παραλλαγή Combo:

1. Ελέγξτε την τάνυση, τον βαθμό φθοράς και τη λειτουργία των ιμάντων μετάδοσης κίνησης του μηχανισμού σάρωσης (τραπεζοειδή και στρογγυλό ιμάντα).

Ετησίως

- Αναθέστε τον προδιαγραφόμενο έλεγχο στην εξυπηρέτηση πελατών.

'Ελεγχος ασφαλείας / συμβόλαιο

συντήρησης

Μπορείτε να συμφωνήσετε με τον έμπορό σας έναν τακτικό έλεγχο ασφαλείας ή να συνάψετε ένα συμβόλαιο συντήρησης. Ζητήστε σχετική ενημέρωση.

Εργασίες συντήρησης

Καθαρισμός δοχείου ακάθαρτου νερού

1. Ρυθμίστε το πρόγραμμα Πλύσιμο δοχείου μέσω της οθόνης με το κουμπί πληροφοριών.
2. Ανοίξτε το καπάκι του ανοίγματος καθαρισμού του δοχείου ακάθαρτου νερού.
3. Ξεπλύνετε το δοχείο ακάθαρτου νερού με καθαρό νερό.
4. Καθαρίστε το χείλος του ανοίγματος καθαρισμού.
5. Κλείστε ξανά το καπάκι του ανοίγματος καθαρισμού του δοχείου ακάθαρτου νερού.

Υπόδειξη

Ο καθαρισμός μπορεί να γίνεται και με νερό από άλλες πηγές.

Γύρισμα ή αντικατάσταση των χειλιών

αναρρόφησης

Αν τα χείλη αναρρόφησης έχουν φθαρεί, πρέπει να τα γυρίσετε από την άλλη ή να τα αντικαταστήσετε.

Υπόδειξη

Τα χείλη αναρρόφησης μπορούν να στραφούν 3 φορές μέχρι να φθαρούν και οι 4 ακμές.

1. Ανοίξτε τον έκκεντρο μοχλό (2x).
2. Αφαιρέστε την μπάρα αναρρόφησης. Εικόνα V

①Χείλος καθαρισμού

②μάντας σύσφιξης

③ Έκκεντρος μοχλός (2x)

④Διάταξη σύσφιξης

1. Ανοίξτε τη διάταξη σύσφιξης.
2. Αφαιρέστε τον ιμάντα σύσφιξης.
3. Αφαιρέστε το χείλος καθαρισμού.
4. Πιέστε τα γυρίσμένα ή νέα χείλη αναρρόφησης στις προεξοχές του εσωτερικού τμήματος της μπάρας αναρρόφησης. Εικόνα W

①μάντας σύσφιξης

②Χείλος καθαρισμού

1. Τοποθετήστε τον ιμάντα σύσφιξης.
2. Τοποθετήστε τη μπάρα αναρρόφησης.
3. Κλείστε τους έκκεντρους μοχλούς (2x).

Αντικατάσταση κυλινδρικών βουρτσών

1. Τραβήξτε τη γλώσσα.

Εικόνα Ζ

①Γλώσσα

1. Σηκώστε την πλαϊνή θυρίδα του χείλους καθαρισμού.

① Πλαϊνή θυρίδα χείλους καθαρισμού

1. Στρέψτε το κίτρινο μάνταλο προς τα επάνω. Εικόνα ΑΑ

①Μάνταλο
②Καπάκι ασφαλείας
4. Απομακρύνετε το καπάκι ασφαλείας.

1. Αφαιρέστε το έλασμα συγκράτησης της βούρτσας.
2. Αφαιρέστε την κυλινδρική βούρτσα.
3. Τοποθετήστε τη νέα κυλινδρική βούρτσα.

Υπόδειξη

Λάβετε υπόψη ότι κατά την τοποθέτηση της κυλινδρικής βούρτσας, αυτή θα πρέπει να εφαρμόζεται στον πείρο που προβλέπεται στη σήραγγα βούρτσας.

Εικόνα AB

①Πείρος

1. Εφαρμόστε ξανά το έλασμα συγκράτησης της βούρτσας.
2. Κλείστε το καπάκι ασφαλείας.
3. Στρέψτε το μάνταλο προς τα κάτω μέσα στο άγκιστρο.
4. Κλείστε την πλαϊνή θυρίδα του χείλους καθαρισμού. Επαναλάβετε τη διαδικασία στην αντίθετη πλευρά.

Αντικατάσταση χειλιών καθαρισμού

Εικόνα AG

①Γλώσσα
② Πλαϊνή θυρίδα χείλους καθαρισμού

1. Τραβήξτε τη γλώσσα.
2. Σηκώστε την πλαϊνή θυρίδα του χείλους καθαρισμού.
3. Ξεβιδώστε τις βίδες (6x).

Εικόνα ΑΗ

1. Αντικαταστήστε το χείλος καθαρισμού.
2. Βιδώστε ξανά τις βίδες (6x).
3. Στρέψτε ξανά κάτω το στήριγμα του χείλους καθαρισμού.

Αντικατάσταση δισκοειδών βουρτσών

1. Τραβήξτε τη γλώσσα στην πλαϊνή θυρίδα. Εικόνα AF

①Λαβή

1. Σηκώστε την πλαϊνή θυρίδα του χείλους καθαρισμού.
2. Πιέστε τη λαβή προς τα κάτω.
3. Βγάλτε τη δισκοειδή βούρτσα πλευρικά προς τα έξω κάτω από την κεφαλή καθαρισμού.
4. Κρατήστε την καινούργια δισκοειδή βούρτσα κάτω από την κεφαλή καθαρισμού, πιέστε την προς τα επάνω και ασφαλίστε την.
5. Κλείστε ξανά την πλαϊνή θυρίδα του χείλους καθαρισμού.

Πρόσθετες εργασίες συντήρησης για την

πλαίνή σφουγγαρίστρα

Καθαρισμός βούρτσας

1. Περιστρέψτε τη βούρτσα δεξιόστροφα μέχρι το ελατήριο υποδοχής βούρτσας να είναι στραμμένο προς τα εμπρός.
2. Ανοίξτε το ελατήριο υποδοχής βούρτσας. Εικόνα ΑΩ

① Ελατήριο υποδοχής βούρτσας

Η βούρτσα πέφτει έξω από τη βάση.

1. Ελέγξτε τη βούρτσα για ξένα σώματα (π.χ. ταινία περιτυλίγματος ή μεμβράνη).
2. Καθαρίστε τη βούρτσα με τρεχούμενο νερό.
3. Ανοίξτε το ελατήριο υποδοχής βούρτσας και τοποθετήστε τη βούρτσα.

'Ελεγχος βούρτσας για φθορά

Η βούρτσα είναι φθαρμένη όταν το μήκος της τρίχας ισούται με το μήκος της κίτρινης τρίχας ένδειξης.
1. Αντικαταστήστε τη βούρτσα (βλ. Άντικατάσταση βούρτσας).

Αντικατάσταση βούρτσας

1. Περιστρέψτε τη βούρτσα δεξιόστροφα μέχρι το ελατήριο υποδοχής βούρτσας να είναι στραμμένο προς τα εμπρός.
2. Ανοίξτε το ελατήριο υποδοχής βούρτσας. Εικόνα ΑΩ

① Ελατήριο υποδοχής βούρτσας
Η βούρτσα πέφτει έξω από τη βάση.
3. Εφαρμόστε τη νέα βούρτσα.
4. Ανοίξτε το ελατήριο υποδοχής βούρτσας και τοποθετήστε τη βούρτσα.

Αντικατάσταση χείλους καθαρισμού

1. Ξεβιδώστε τη βίδα Μ6 x 12 (6x). Εικόνα AR

① Bíða M6 x 12
② Ελασμα συγκράτησης
2. Αφαιρέστε το έλασμα συγκράτησης και το χείλος καθαρισμού.
3. Τοποθετήστε το νέο χείλος καθαρισμού στο έλασμα συγκράτησης.

1. Στερεώστε το έλασμα συγκράτησης με τη βίδα Μ6 x 12 (6x).

Πρόσθετες εργασίες συντήρησης σε παραλλαγή Combo

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος σύνθλιψης και κοπής!

Κίνδυνος σύνθλιψης και κοπής από κινούμενους ιμάντες.

Πριν θέσετε ξανά σε λειτουργία τη συσκευή μετά από εργασίες συντήρησης, είναι απαραίτητο να κλείσετε και να ασφαλίσετε το κάλυμμα του μηχανισμού σάρωσης.

Έλεγχος ιμάντα μετάδοσης κίνησης

1. Διπλώστε το κάλυμμα του μηχανισμού

προκαταρκτικού καθαρισμού προς τα εμπρός. Εικόνα Κ

1. Αφαιρέστε τις 4 βίδες από το προστατευτικό έλασμα.

2. Αφαιρέστε το προστατευτικό έλασμα

3. Ελέγξτε τον ιμάντα του στροβίλου αναρρόφησης για φθορά και σωστή εφαρμογή. Εικόνα L

① Ιμάντας στροβίλου αναρρόφησης μηχανισμού προκαταρκτικού καθαρισμού

② Ιμάντας κίνησης κυλινδρικής σκούπας (κάτω από τη μεταλλική επένδυση)

1. Ελέγξτε τον ιμάντα κίνησης της κυλινδρικής σκούπας για φθορά και σωστή εφαρμογή.

Έλεγχος λωρίδων στεγανοποίησης του μηχανισμού σάρωσης

1. Τοποθετήστε τη συσκευή πάνω σε επίπεδη επιφάνεια.

2. Ρυθμίστε τον διακόπτη επιλογής προγράμματος στη θέση «0».

3. Ασφαλίστε τη συσκευή με τάκο ώστε να μην κυλήσει.

4. Αφαιρέστε τον κάδο απορριμμάτων και από τις δύο πλευρές.

Μπροστινή λωρίδα στεγανοποίησης

1. Λύστε τα παξιμάδια (5x).

Εικόνα Ρ

1. Ευθυγραμμίστε τη λωρίδα στεγανοποίησης έτσι ώστε να αναδιπλώνεται προς τα πίσω σε μήκος 35-40 mm.

Εικόνα Τ

① Παξιμάδι

1. Σφίξτε τα παξιμάδια (5x).

Πίσω λωρίδα στεγανοποίησης

Η απόσταση από το έδαφος της πίσω λωρίδας στεγανοποίησης είναι έτσι ρυθμισμένη, ώστε να αναδιπλώνεται προς τα πίσω σε μήκος 5-10 mm.

Εικόνα S

1. Αντικαταστήστε τη λωρίδα στεγανοποίησης όταν φθαρεί.

2. Αφαιρέστε την κυλινδρική βούρτσα (βλ. Κεφάλαιο Αντικατάσταση κυλινδρικής σκούπας).

3. Λύστε τα παξιμάδια (7x). Εικόνα R

①Παξιμάδι

1. Τοποθετήστε τη νέα λωρίδα στεγανοποίησης.

2. Σφίξτε τα παξιμάδια (7x).

Πλαϊνές λωρίδες στεγανοποίησης

1. Λύστε τα παξιμάδια στερέωσης Εικόνα Ε

2. Ρυθμίστε την απόσταση από το έδαφος εισάγοντας υπόστρωμα με πάχος 1-2 mm.

3. Ευθυγραμμίστε τη λωρίδα στεγανοποίησης.

4. Σφίξτε τα παξιμάδια

5. Τοποθετήστε την κυλινδρική σκούπα.

Αντικατάσταση φίλτρου σκόνης

Εικόνα ΑC

① Καπάκι περιβλήματος φίλτρου σκόνης

②Bíða

③Φλάντζα

1. Λύστε την ασφάλεια καλύμματος του μηχανισμού σάρωσης περιστρέφοντάς την προς τα μέσα.

2. Σηκώστε το κάλυμμα του μηχανισμού σάρωσης.

3. Αφαιρέστε το καπάκι περιβλήματος του φίλτρου σκόνης.

4. Αφαιρέστε τη βίδα (2x)

5. Περιστρέψτε τη φλάντζα αριστερόστροφα και αφαιρέστε το έδρανο του φίλτρου σκόνης.

6. Αφαιρέστε το φίλτρο σκόνης.

7. Τοποθετήστε το νέο φίλτρο σκόνης έτσι ώστε οι οπές στο μπροστινό μέρος να είναι στραμμένες προ το συνδετικό στέλεχος.

8. Τοποθετήστε ξανά το έδρανο φίλτρου σκόνης στη θέση του, περιστρέψτε το δεξιόστροφα και βιδώστε το σφικτά.

9. Τοποθετήστε το καπάκι και πιέστε το.

10. Κλείστε το κάλυμμα του μηχανισμού σάρωσης.

11. Εφαρμόστε την ασφάλεια καλύμματος του μηχανισμού σάρωσης περιστρέφοντάς την προς τα έξω.

Αντικατάσταση πλαϊνής σκούπας

1. Ξεβιδώστε τις βίδες (3x). Εικόνα ΑΕ

①Βίδες

1. Αφαιρέστε την πλαϊνή σκούπα.

2. Εφαρμόστε στη νέα πλαϊνή σκούπα.

3. Βιδώστε και σφίξτε καλά 3 βίδες.

Αντικατάσταση κυλινδρικής σκούπας

Εικόνα Χ

①Μεταλλικό κάλυμμα

②Bíða

③Κάδος απορριμμάτων

1. Βγάλτε έξω τον κάδο απορριμμάτων.

2. Ξεβιδώστε τη βίδα

3. Στρέψτε το μεταλλικό κάλυμμα προς τα πάνω και

αφαιρέστε το.

Εικόνα Υ

①Ντίζα

② Βίδα εδράνου κινητού βραχίονα

③Κάλυμμα

④Κινητός βραχίονας

⑤Βίδες καλύμματος

1. Αποσυνδέστε τη ντίζα.

2. Ξεβιδώστε τη βίδα του εδράνου του κινητού βραχίονα.

3. Αφαιρέστε τον κινητό βραχίονα.

4. Ξεβιδώστε τις δύο βίδες του καλύμματος και αφαιρέστε το κάλυμμα.

5. Αφαιρέστε την κυλινδρική σκούπα.

6. Τοποθετήστε τη νέα κυλινδρική σκούπα.

7. Συναρμολογήστε τον μηχανισμό σάρωσης με την αντίστροφη σειρά.

8. Ρυθμίστε την ντίζα.

Αντιπαγετική προστασία

Σε περίπτωση κινδύνου από παγετό:

1. Αδειάστε τα δοχεία καθαρού και ακάθαρτου νερού.

2. Σταθμεύστε τη συσκευή σε προστατευμένο από τον παγετό χώρο.

Αντιμετώπιση βλαβών

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού λόγω ακούσιας εκκίνησης της συσκευής!

Από ακούσια εκκίνηση της συσκευής μπορεί να προκληθεί τραυματισμός σε άτομα που εργάζονται στη συσκευή.

Πριν από κάθε εργασία στη συσκευή βγάλτε το έξυπνο κλειδί.

Πριν εκτελέσετε οποιαδήποτε εργασία, βγάλτε το φις του φορτιστή από την πρίζα.

Αποσυνδέστε το βύσμα της μπαταρίας πριν κάνετε οποιαδήποτε εργασία.

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού από κινούμενα μέρη!

Μετά την απενεργοποίηση, ο στρόβιλος αναρρόφησης, οι πλαϊνές σκούπες και ο καθαρισμός του φίλτρου συνεχίζουν να λειτουργούν για κάποιο χρονικό διάστημα.

Εκτελείτε εργασίες στη συσκευή μόνο αφού τα εξαρτήματα σταματήσουν να λειτουργούν.

1. Αδειάστε το ακάθαρτο νερό.

2. Αδειάστε το υπόλοιπο καθαρό νερό.

Υπόδειξη

Εάν το σφάλμα δεν μπορεί να αποκατασταθεί με τις παρακάτω οδηγίες, επικοινωνήστε με το τμήμα πελατών.

Αντικατάσταση ασφαλειών

Από τον χειριστή επιτρέπεται να αντικαθιστώνται μόνο οι διχαλωτές ασφάλειες με τις ακόλουθες τιμές:

- 5Α – Τροφοδοσία μονάδας ελέγχου και ρεύματος έκτακτης ανάγκης

• 20A – Για κάθε ανύψωση/τροφοδοσία

παρελκομένου

- 50A – Mováda ανύψωσης/καθαρισμού 3 (παραλλαγή Combo)

ΠΡΟΣΟΧΗ

Ζημιά στη μονάδα ελέγχου!

Η λανθασμένη αντικατάσταση ασφαλειών μπορεί να προκαλέσει ζημιά στη μονάδα ελέγχου.

Οι καμένες ασφάλειες πόλου αντικαθιστώνται μόνο από το τμήμα πελατών. Εάν υπάρξουν καμένες ασφάλειες πόλου, θα πρέπει να ελεγχθούν από το τμήμα πελατών οι συνθήκες λειτουργίας και ολόκληρη η μονάδα ελέγχου.

Η μονάδα ελέγχου βρίσκεται κάτω από το χειριστήριο. Για να φθάσετε τις ασφάλειες, πρέπει να αφαιρέσετε το κάλυμμα από την αριστερή πλευρά του χώρου ποδιών

Υπόδειξη

Η αντιστοίχιση των ασφαλειών βρίσκεται στο εσωτερικό του καλύμματος.

Εικόνα AD

①Κάλυμμα

1. Ξεβιδώστε τη βίδα (3x).

2. Αφαιρέστε το κάλυμμα

3. Αντικαταστήστε την ασφάλεια.

4. Τοποθετήστε το κάλυμμα.

Βλάβες με ένδειξη στην οθόνη

Σε περίπτωση βλαβών που εμφανίζονται στην οθόνη, προχωρήστε ως εξής:

- Ένδειξη βλάβης ως αριθμητικός κωδικός Σε περίπτωση ένδειξη βλάβης με αριθμητικό κωδικό, διαγράψτε πρώτα το σφάλμα (η συσκευή):

a Ρυθμίστε τον διακόπτη επιλογής προγράμματος στη θέση «0».

b Περιμένετε μέχρι να απενεργοποιηθεί η οθόνη.

c Ρυθμίστε τον διακόπτη επιλογής προγράμματος στο προηγούμενο πρόγραμμα.

Μόνο όταν το σφάλμα παρουσιαστεί ξανά, εκτελέστε τα κατάλληλα διορθωτικά μέτρα με τη σειρά που δίνεται. Εδώ πρέπει ο διακόπτης επιλογής προγράμματος να βρίσκεται στο «0» και το έξυπνο κλειδί να έχει αφαιρεθεί.

d Εάν το σφάλμα δεν μπορεί να διορθωθεί, καλέστε το τμήμα πελατών δηλώνοντας το μήνυμα σφάλματος.

- Εμφάνιση σφάλματος ως κείμενο

a Ακολουθήστε τις οδηγίες στην οθόνη.

b Αναγνωρίστε το σφάλμα πατώντας το κουμπί πληροφοριών.

Υπόδειξη

Τα μηνύματα σφάλματος που δεν αναφέρονται στον παρακάτω πίνακα υποδεικνύουν σφάλματα που δεν μπορούν να διορθωθούν από τον χειριστή. Σε αυτήν την περίπτωση, καλέστε την εξυπηρέτηση πελατών.

Ο διακόπτης καθίσματος είναι ανοιχτός!	1. Αφήστε το πεντάλ γκαζιού.2. Ρυθμίστε το κάθισμα οδηγού στο σωστό σωματικό βάρος.3. Ανακουφίστε για λίγο το κάθισμα του οδηγού, ώστε το χειριστήριο να ελέγξει τη λειτουργία του διακόπτη καθίσματος.4. Φορτώστε πλήρως το κάθισμα οδηγού.
Αφήστε το πεντάλ γκαζιού!	1. Αφήστε το πεντάλ γκαζιού.
Χωρίς κατεύθυνση πορείας!	1. Ενημερώστε το τμήμα εξυπηρέτησης πελατών.
Η μπαταρία έχει αποφορτιστει!	1. Φορτίστε την μπαταρία.
Μη επιτρεπτή τάση μπαταρίας!	1. Ενημερώστε το τμήμα πελατών
Άδειο δοχείο καθαρού νερού!	1. Γεμίστε ζανά τη δεξαμενή καθαρού νερού.
Η πίεση της βούρτσας δεν επιτεύχθηκε!	1. Ελέγξε τις βούρτσες για φθορά, κατά περίπτωση αντικαταστήστε τις.2. Ελέγξε την κεφαλή καθαρισμού για λειτουργία: χαμηλώστε, σηκώστε.

Γεμάτο ακάθαρτο νερό!	1. Αδειάστε τη δεξαμενή ακάθαρτου νερού.
Ελαττωματικό φρένο!	1. Σταματήστε να οδηγείτε τη συσκευή.2. Ενημερώστε το τμήμα πελατών
Πολύ καυτό μοτέρ κίνησης! Φάση ψύξης	1. Ρυθμίστε τον διακόπτη ασφαλείας στο «0».2. Αφήστε τη συσκευή να κρυώσει για τουλάχιστον 15 λεπτά.3. Αν το πρόβλημα επανεμφανιστεί καλέστε το τμήμα πελατών
Κόρνα ελαττωματική!	1. Ενημερώστε το τμήμα εξυπηρέτησης πελατών.
Πολύ καυτή CPU κεφαλής! Φάση ψύξης	1. Ρυθμίστε τον διακόπτη ασφαλείας στο «0».2. Αφήστε το χειριστήριο να κρυώσει για τουλάχιστον 5 λεπτά.3. Μειώστε σημαντικά την πίεση της βούρτσας σε τραχύ έδαφος.4. Αν το πρόβλημα επανεμφανιστεί καλέστε το τμήμα πελατών.
Υπερφόρτωση του μοτέρ βούρτσας!	1. Μειώστε την πίεση επαφής της βούρτσας.2. Ελέγξτε αν ξένα σώματα (π.χ. ταινία περιτυλίγματος, κομμάτια ξύλου) εμποδίζουν τις βούρτσες.
Χωρίς κατεύθυνση πορείας!	1. Απενεργοποιήστε τη συσκευή.2. Σπρώξτε τον διακόπτη κατεύθυνσης μπρος-πίσω μερικές φορές.3. Ενεργοποιήστε τη συσκευή.4. Εάν το σφάλμα εξακολουθεί να υφίσταται επικοινωνήστε με το τμήμα πελατών.

Βλάβες χωρίς ένδειξη στην οθόνη

Η συσκευή δεν εκκινείται	1. Βάλτε το βύσμα της μπαταρίας.2. Θέστε τον διακόπτη ασφαλείας στη θέση «1».3. Εισάγετε το έξυπνο κλειδί.4. Ελέγξτε την ασφάλεια F1, αν χρειάζεται, αντικαταστήστε, (βλ. Κεφάλαιο Αντικατάσταση ασφαλειών).5. Ελέγξτε τις μπαταρίες, ενδεχ. φορτίστε τις.
Η ποσότητα νερού δεν επαρκεί	1. Ελέγξτε τη στάθμη του καθαρού νερού, εάν χρειάζεται, γεμίστε εντελώς τη δεξαμενή έτσι ώστε ο αέρας να πιέζεται προς τα έξω.2. Ελέγξτε τους ελαστικούς σωλήνες για έμφραξη, αν χρειάζεται, καθαρίστε τους.3. Αφαιρέστε και καθαρίστε το φίλτρο καθαρού νερού.4. Ανοίξτε τον διακόπτη καθαρού νερού.
Η αναρροφητική ισχύς είναι πολύ μικρή	1. Κλείστε το καπάκι στον εύκαμπτο σωλήνα απορροής ακάθαρτου νερού.2. Καθαρίστε και, αν χρειάζεται, αντικαταστήστε τα παρεμβύσματα μεταξύ δοχείου ακάθαρτου νερού και καπακιού και ελέγξτε τη στεγανότητα.3. Καθαρίστε το φίλτρο στροβίλου.4. Καθαρίστε τα χείλη αναρρόφησης στην μπάρα αναρρόφησης, αν χρειάζεται, αντικαταστήστε τα.5. Ελέγξτε τον ελαστικό σωλήνα αναρρόφησης για έμφραξη, ενδεχ. καθαρίστε τον.6. Ελέγξτε τη στεγανότητα του εύκαμπτου σωλήνα αναρρόφησης, ενδεχ. αντικαταστήστε τον.7. Ελέγξτε τη ρύθμιση της μπάρας αναρρόφησης.
Το αποτέλεσμα καθαρισμού είναι ανεπαρκές	1. Ορίστε το κατάλληλο πρόγραμμα καθαρισμού για την εργασία καθαρισμού.2. Χρησιμοποιήστε κατάλληλες βούρτσες για τον καθαρισμό.3. Χρησιμοποιήστε ένα κατάλληλο καθαριστικό για την εργασία καθαρισμού.4. Μειώστε την ταχύτητα.5. Ρυθμίστε την πίεση επαφής.6. Ρυθμίστε τον υλοκαθαριστήρα.7. Ελέγξτε τη βούρτσα για φθορά, ενδεχ. αντικαταστήστε τη.8. Ελέγξτε τη διάθεση νερού.
Οι βούρτσες δεν γυρίζουν	1. Μειώστε την πίεση επαφής.2. Ελέγξτε αν κάποιο ξένο σώμα μπλοκάρει τις βούρτσες, ενδεχ. αφαιρέστε το ξένο σώμα.
Ο προαιρετικός φάρος ή το φως εργασίας δεν ανάβει	1. Ελέγξτε την ασφάλεια F3, αν χρειάζεται, αντικαταστήστε, (βλ. Κεφάλαιο Αντικατάσταση ασφαλειών).
Σφάλμα K1/109	1. Απενεργοποιήστε τη συσκευή.2. Περιμένετε ένα λεπτό.3. Ενεργοποιήστε ξανά τη συσκευή.

Πρόσθετες βλάβες σε παραλλαγή Combo

Η συσκευή δεν σαρώνει σωστά	1. Ελέγξτε τις κυλινδρικές και τις πλαϊνές σκούπες για φθορά, κατά περίπτωση αντικαταστήστε.2. Εάν η κυλινδρική σκούπα δεν περιστρέφεται, ελέγξτε τον ιμάντα κίνησης και, αν χρειάζεται, καθαρίστε τον.3. Ελέγξτε τη λειτουργία της θυρίδας χονδροειδών ρύπων.4. Ελέγξτε τις λωρίδες στεγανοποίησης για φθορά, αν χρειάζεται, ρυθμίστε ή αντικαταστήστε.
Ο μηχανισμός σάρωσης δημιουργεί σύννεφο σκόνης	1. Αδειάστε τον κάδο απορριμμάτων.2. Ελέγξτε τους ιμάντες μετάδοσης κίνησης για τον στρόβιλο αναρρόφησης του μηχανισμού σάρωσης.3. Ελέγξτε το κολάρο στεγανοποίησης στον φυσητήρα αναρρόφησης.4. Ελέγξτε το φίλτρο σκόνης, αν χρειάζεται καθαρίστε ή αντικαταστήστε.5. Ελέγξτε το λάστιχο στεγανοποίησης του κίβωτίου φίλτρου.6. Ελέγξτε τη λωρίδα στεγανοποίησης για φθορά, αν χρειάζεται ρυθμίστε ή αντικαταστήστε.
Το αποτέλεσμα καθαρισμού κατά το σκούπισμα στις άκρες είναι ανεπαρκές	1. Ελέγξτε τη ρύθμιση ύψους των πλαϊνών σκουπών και ρυθμίστε το αν χρειάζεται.2. Αντικαταστήστε τις πλαϊνές σκούπες.

Με την επιφύλαξη τεχνικών αλλαγών.
Τεχνικά χαρακτηριστικά

		B 260 RI(R100)	B 260 RICombo (R100)	B 260 RI(R 120)	B 260 RICombo (R 120)	B 260 RI(D100)	B 260 RICombo (D100)
Γενικά
Ταχύτητα πορείας (max)	km/h	10	10	10	10	10	10
Ταχύτητα μεταφοράς	km/h	10	10	10	10	10	10
Ταχύτητα οπισθοπορείας	km/h	6	6	6	6	6	6
Επιτρεπόμενη διαδρομή πέδησης σε οριζόντιο έδαφος με μέγιστη ταχύτητα πορείας 10 km/h	m	1,9	1,9	1,9	1,9	1,9	1,9
Χρόνος χρήσης ανάλογα με την κεφαλή βούρτσας, την πίεση επαφής βούρτσας και την τραχύτητα δαπέδου	h	5	4,5	5	4,5	5	4,5
Θεωρητική επιφανειακή απόδοση	m^2/h	10000	10000	12000	12000	10000	10000
Θεωρητική επιφανειακή απόδοση με πλαϊνή σφουγγαρίστρα	m^2/h	11200B 260 RI(R100)	---B 260 RICombo (R100)	---B 260 RI(R 120)	---B 260 RICombo (R 120)	11200B 260 RI(D100)	---B 260 RICombo (D100)
Θεωρητική επιφανειακή απόδοση με 2 πλαϊνές σκούπες	m^2/h 11500 11500 13400 13400 11500 11500
Πρακτική επιφανειακή απόδοση με κεφαλη βούρτσας	m^2/h 7000 7000 8400 8400 7000 7000
Ογκος δοχείου καθαρού/ακάθαρτου νερού	I	260	260	260	260	260	260
Ογκος δοχείου ογκωδών ρύπων	I	26	26	32	32	---	---
Δοχείο απορρυπαντικού (προαιρετικά Dose)	I	10	10	10	10	10	10
Εύρος δοσολογίας απορρυπαντικού (από - έως)	%	0-3	0-3	0-3	0-3	0-3	0-3
Ελάχιστη ποσότητα δοσομέτρησης νερού	l/min	0,9	0,9	0,9	0,9	0,9	0,9
Μέγιστη ποσότητα δοσομέτρησης νερού	l/min	9	9	9	9	9	9
Μέγιστη επιφανειακή πίεση (μαζί με οδηγό, νερό)	N/mm^2	1,33	1,33	1,33	1,33	1,33	1,33
Στοιχεία ισχύος συσκευής
Ονομαστική τάση	V	36	36	36	36	36	36
Χωρητικότητα μπαταρίας	Ah	630	630	630	630	630	630
Μέση κατανάλωση ισχύος	W	7500	8900	7500	8900	7500	8900
Ισχύς κινητήρα κίνησης	W	2200	2200	2200	2200	2200	2200
Ισχύς κινητήρα αναρρόφησης	W	2x840	2x840	2x840	2x840	2x840	2x840
Ισχύς κινητήρα βούρτσας	W	2x 1100	2x 1100	2x 1100	2x 1100	2x 1100	2x 1100
Χρόνος φόρτισης για άδεια μπαταρία	h	10	10	10	10	10	10
Ισχύς κινητήρα κυλινδρικής σκούπας	W	---	600	---	600	---	600
Ισχύς πλαϊνής σκούπας (προαιρετική)	W	110	110	110	110	110	110
Ισχύς στροβίλου αναρρόφησης μηχανισμού σάρωσης	W	---	600	---	600	---	600
Αναρρόφηση
Απόδοση αναρρόφησης, ποσότητα αέρα	l/s	28 x 2	28 x 2	28 x 2	28 x 2	28 x 2	28 x 2
Απόδοση αναρρόφησης, υποπίεση	kPa (mbar)	14 (140)	14 (140)	14 (140)	14 (140)	14 (140)	14 (140)
Επιφάνεια φίλτρου σκόνης	m^2	---	4	---	4	---	4
Υποπίεση στροβίλου/μπάρας αναρρόφησης	kPa (mbar)	22/11 (220/110)	22/11 (220/110)	22/11 (220/110)	22/11 (220/110)	22/11 (220/110)	22/11 (220/110)
Βούρτσες καθαρισμού
Διάμετρος βούρτσας	mm	160	160	160	160	510	510
Μήκος βούρτσας	mm	914	914	1118	1118	---	---
Περιστροφές βούρτσας	l/min	1250	1250	1250	1250	140	140
Ταχύτητα βούρτσας με πλαϊνή πλύση-στέγνωμα	l/min	140	---	---	---	140	---
Διάμετρος βούρτσας με πλαϊνή πλύση-στέγνωμα	mm	300	---	---	---	300	---
Διάμετρος κυλινδρικής σκούπας	mm	---	285	---	285	---	285
Πλάτος κυλινδρικής σκούπας	mm	---	710	---	710	---	710
Στροφές κυλινδρικής σκούπας	l/min	---	610	---	610	---	610
Διάμετρος πλαϊνής σκούπας	mm	450	450	450	450	450	450
Διαστάσεις
Μήκος	mm	1925	2560	1925	2560	1925	2560
Πλάτος (χωρίς μπάρα αναρρόφησης)	mm	1040	1040	1040	1040	1040	1040
Πλάτος (με μπάρα αναρρόφησης)	mm	1140	1140	1340	1340	1140	1140
Ύψος	mm	1565	1565	1565	1565	1565	1565
Ύψος (με προστατευτικό σκέπαστρο, φάρο)	mm	2200	2200	2200	2200	2200	2200
Πλάτος εργασίας με πλαϊνή σφουγγαρίστρα	mm	1120	1120	1120	1120	1120	1120
Πλάτος εργασίας με πλαϊνές σκούπες	mm	1150	1180	1340	1340	1150	1180
Ακτινα στροφής με τον μικρότερο εξοπτισμό (180°)	mm	2120	2950	2120	2950	2120	2950
Μέγεθος θήκης μπαταριών (ΜΧΠΧΥ)	mm	840 x 625 x 520	840 x 625 x 520	840 x 625 x 520	840 x 625 x 520	840 x 625 x 520	840 x 625 x 520
Μπροστινός τροχός, πλάτος	mm	132	132	132	132	132	132
Μπροστινός τροχός, διάμετρος (εξωτερική)	mm	300	300	300	300	300	300
Πίσω τροχός, πλάτος	mm	108	108	108	108	108	108
Πίσω τροχός, διάμετρος (εξωτερική)	mm	375 375 375 375 375 375
Βάρος
Επιτρεπτόμενο συνολικό βάρος	kg	1840	2020	1840	2020	1840	2020
Βάρος μεταφοράς (με μπαταρία 630 Ah, οδηγό 75 kg, μεσαία κεφαλή βούρτσας)	kg	1460 1944 1460 1944 1460 1944
Βάρος, σε κατάσταση ετοιμότητας (με μπαταρίες και γεμάτο δοχείο)	kg	1641 1845 1641 1845 1641 1845
Πίεση επαφής βουρτσών	kg	150	150	150	150	130	130
Πίεση επαφής βουρτσών	g/cm^2	210 210 168 168 42
Επιβάρυνση επιφανείας (με οδηγό και γεμάτη δεξαμενή καθαρού νερού)
Επιφανειακή καταπόνηση τροχού μηχανισμού σάρωσης	N/cm^2	---	---	---	---	---	---
Επιβάρυνση επιφανείας, μπροστινός τροχός	N/cm^2	207 207 207 207 207
Επιβάρυνση επιφανείας, πίσω τροχός	N/cm^2	60	60	60	60	60	60
Φορτιστής εκτός οχήματος εργοστασιακά
Μήκος καλωδίου	mm	3000	3000	3000	3000	3000	3000
Τάση	V	230			230
Συχνότητα	Hz	50/60	50/60	50/60	50/60	50/60	50/60
Διαστάσεις	mm	420 x 260 x 115	420 x 260 x 115	420 x 260 x 115	420 x 260 x 115	420 x 260 x 115	420 x 260 x 115
		B 260 RI(R100)	B 260 RICombo (R100)	B 260 RI(R 120)	B 260 RICombo (R 120)	B 260 RI(D100)	B 260 RICombo (D100)
Βάρος kg 10 10 10 10 10 10
Κατηγορία προστασίας IP 21 IP 21 IP 21 IP 21 IP 21
Τύπος βύσματος		Schuko	Schuko	Schuko	Schuko	Schuko	Schuko
Ρεύμα φόρτισης	A	65	65	65	65	65	65
Περιβαλλοντικές συνθήκες
Μέγιστη θερμοκρασία περιβάλλοντος	°C	40	40	40	40	40	40
Ελάχιστη θερμοκρασία περιβάλλοντος	°C	5	5	5	5	5	5
Μέγιστη θερμοκρασία νερού	°C	60	60	60	60	60	60
Ανωφέρεια
Μέγιστη κλίση (σε διαδρομή μεταφοράς)	%	15	10	15	10	15	10
Μέγιστη κλίση (σε λειτουργία σφουγγαρίστρας)	%	15	10	15	10	15	10
Μέγιστη σύντομη κλίση (max. 10 m)	%	25	25	25	25	25	25
Μετρημένες τιμές κατά EN 60335-2-72
Συνολική τιμή δόνησης	m/s2	0,41	0,41	0,41	0,41	0,41	0,41
Συνολική τιμή δόνησης βραχιόνων	m/s2	0,4	0,4	0,4	0,4	0,4	0,4
Συνολική τιμή δόνησης καθίσματος	m/s2	0,1	0,1	0,1	0,1	0,1	0,1
Τιμή δονήσεων χεριού-βραχίονα, αβεβαιότητα K	m/s2	0,2	0,2	0,2	0,2	0,2	0,2
Τιμή δονήσεων καθίσματος, αβεβαιότητα K	m/s2	0,1	0,1	0,1	0,1	0,1	0,1
Στάθμη ηχητικής πίεσης	dB(A)	73	73	73	73	73	73
Αβεβαιότητα K_pA	dB(A)	3	3	3	3	3	3
Στάθμη ηχητικής ισχύος L_WA + Αβεβαιότητα K_WA	dB(A)	94	94	94	94	94	94
Κατηγορία προστασίας		IPX3	IPX3	IPX3	IPX3	IPX3	IPX3
Πλαϊνή σφουγγαρίστρα
Ισχύς	W	260	260	260	260	260	260
Πίεση εφαρμογής	kg	9,7	9,7	9,7	9,7	9,7	9,7
Πίεση εφαρμογής	N/mm2	0,00239	0,00239	0,00239	0,00239	0,00239	0,00239

Δήλωση συμμόρφωσης ΕΕ

Με το παρόν δηλώνουμε ότι η παρακάτω μηχανή λόγω του σχεδιασμού και του τύπου κατασκευής της καθώς και στην έκδοση την οποία έχουμε διαθέσει στην αγορά πληροί της σχετικές βασικές απαιτήσεις για την ασφάλεια και την υγεία των Οδηγιών ΕΕ. Σε περίπτωση τροποποίησης της μηχανής που δεν έχει συμφωνηθεί με εμάς, αυτή η δήλωση ακυρώνεται. Προϊόν: Εποχούμενο σάρωθρο δαπέδου Τύπος: 1.480-xxx / 2.480-xxx

Σχετικές Οδηγίες ΕΕ

2006/42/EK (+2009/127/EK)

2014/30/EE

2014/53/EE (TCU)

Εφαρμοζόμενα εναρμονισμένα πρότυπα

EN 60335-1

EN 60335-2-72

EN 62233: 2008

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

TCU

EN 300 328 V2.2.2

EN 300 330 V2.1.1

EN 300 440 V2.1.1

EN 301 511 V12.5.1

Εφαρμοζόμενα εθνικά πρότυπα

Οι υπογράφοντες ενεργούν κατ' εντολή και με εξουσιοδότηση από το διοικητικό συμβούλιο.

Υπεύθυνος τεχνικού φακέλου:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
