ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ INV400012 HQ

• αντίστροφη πολικότητα εισόδου(με την ασφάλεια)

• υψηλή τάση εισόδου DC

• συναγερμός χαμηλής μπαταρίας

• κλείσιμο χαμηλής μπαταρίας

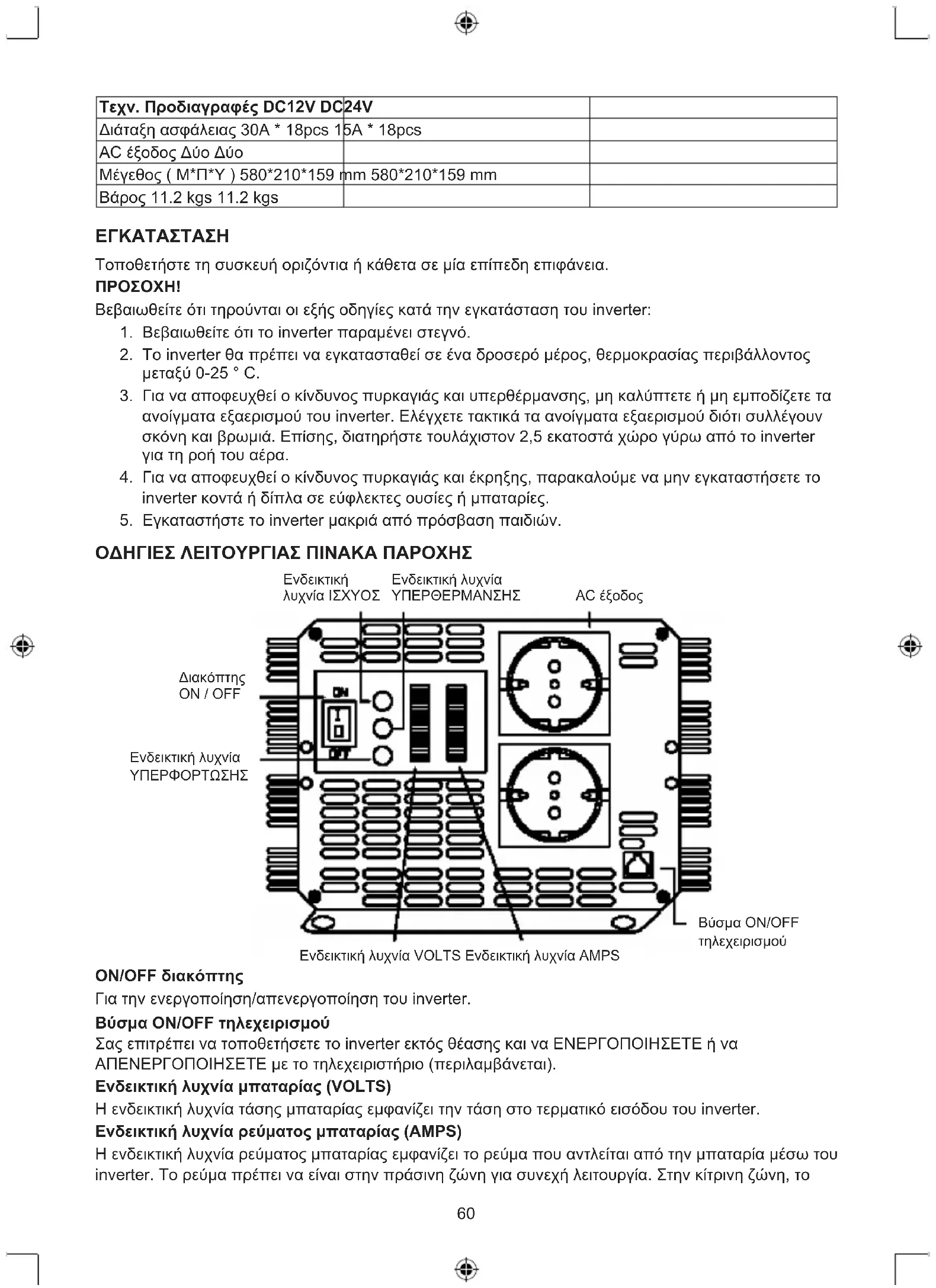

• υπερβολική θερμοκρασία60 Τεχν. Προδιαγραφές DC12V DC24V Διάταξη ασφάλειας 30A * 18pcs 15A * 18pcs AC έξοδος Δύο Δύο Μέγεθος ( Μ*Π*Υ ) 580*210*159 mm 580*210*159 mm Βάρος 11.2 kgs 11.2 kgs ΕΓΚΑΤΑΣΤΑΣΗ Τοποθετήστε τη συσκευή οριζόντια ή κάθετα σε μία επίπεδη επιφάνεια.

Βεβαιωθείτε ότι τηρούνται οι εξής οδηγίες κατά την εγκατάσταση του inverter:

1. Βεβαιωθείτε ότι το inverter παραμένει στεγνό.

2. Το inverter θα πρέπει να εγκατασταθεί σε ένα δροσερό μέρος, θερμοκρασίας περιβάλλοντος

3. Για να αποφευχθεί ο κίνδυνος πυρκαγιάς και υπερθέρμανσης, μη καλύπτετε ή μη εμποδίζετε τα

ανοίγματα εξαερισμού του inverter. Ελέγχετε τακτικά τα ανοίγματα εξαερισμού διότι συλλέγουν σκόνη και βρωμιά. Επίσης, διατηρήστε τουλάχιστον 2,5 εκατοστά χώρο γύρω από το inverter για τη ροή του αέρα.

4. Για να αποφευχθεί ο κίνδυνος πυρκαγιάς και έκρηξης, παρακαλούμε να μην εγκαταστήσετε το

inverter κοντά ή δίπλα σε εύφλεκτες ουσίες ή μπαταρίες.

5. Εγκαταστήστε το inverter μακριά από πρόσβαση παιδιών.

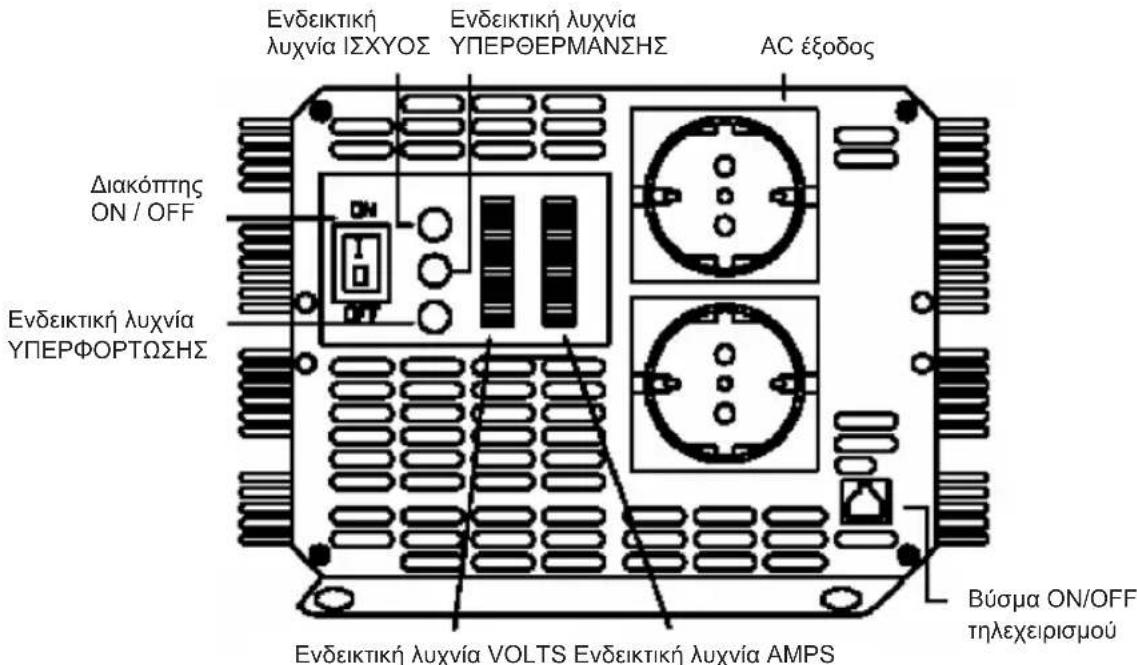

ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ ΠΙΝΑΚΑ ΠΑΡΟΧΗΣ

ON / OFF Ενδεικτική λυχνία ΥΠΕΡΦΟΡΤΩΣΗΣ Ενδεικτική λυχνία VOLTS Ενδεικτική λυχνία AMPS Βύσμα ON/OFF τηλεχειρισμού Ενδεικτική λυχνία ΥΠΕΡΘΕΡΜΑΝΣΗΣ AC έξοδος ON/OFF διακόπτης Για την ενεργοποίηση/απενεργοποίηση του inverter. Βύσμα ON/OFF τηλεχειρισμού Σας επιτρέπει να τοποθετήσετε το inverter εκτός θέασης και να ΕΝΕΡΓΟΠΟΙΗΣΕΤΕ ή να ΑΠΕΝΕΡΓΟΠΟΙΗΣΕΤΕ με το τηλεχειριστήριο (περιλαμβάνεται). Ενδεικτική λυχνία μπαταρίας (VOLTS) Η ενδεικτική λυχνία τάσης μπαταρίας εμφανίζει την τάση στο τερματικό εισόδου του inverter. Ενδεικτική λυχνία ρεύματος μπαταρίας (AMPS) Η ενδεικτική λυχνία ρεύματος μπαταρίας εμφανίζει το ρεύμα που αντλείται από την μπαταρία μέσω του inverter. Το ρεύμα πρέπει να είναι στην πράσινη ζώνη για συνεχή λειτουργία. Στην κίτρινη ζώνη, το61 inverter θα λειτουργήσει για μερικά λεπτά, στην κόκκινη ζώνη η προστασία του inverter θα παύσει την λειτουργία του inverter. Ενδεικτική λυχνία ΙΣΧΥΟΣ Όταν συνδέεται με μια μπαταρία και ενεργοποιείται, το inverter ισχύος ανάβει σε πράσινο χρώμα: έτοιμος για χρήση. Ενδεικτική λυχνία ΥΠΕΡΒΟΛΙΚΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ Η ενδεικτική λυχνία υπερβολικής θερμοκρασία ανάβει σε κίτρινο όταν το inverter έχει υπερθερμανθεί. Ένας συναγερμός θα ενεργοποιηθεί, και το inverter θα παύσει να λειτουργεί. Η υπερθέρμανση προκαλείται από τη λειτουργία του inverter με επίπεδα ισχύος άνω των 4000W συνεχούς απόδοσης. Επίσης, θα παρουσιαστεί όταν είναι εγκατεστημένος κάπου όπου δεν μπορεί να αποβάλει τη θερμότητα του κατάλληλα. Το inverter θα επανεκκινήσει αυτόματα όταν κρυώσει. Ενδεικτική λυχνία ΥΠΕΦΟΡΤΩΣΗΣ Η ενδεικτική λυχνία ανάβει σε κόκκινο όταν εμφανίζεται υπερφόρτωση. Το πρόβλημα μπορεί να λυθεί με την απενεργοποίηση του inverter και τη μείωση του φορτίου πριν από την επαναλειτουργία του. ΗΧΗΤΙΚΗ ΕΙΔΟΠΟΙΗΣΗ Η ειδοποίηση θα ηχήσει σε περίπτωση: a. Υπερβολικής θερμοκρασίας b. Χαμηλής θερμοκρασίας (<10.5V για 12V inverter, <21V για 24V inverter) c. Κλεισίματος χαμηλής μπαταρίας (<10V για 12V inverter, <20V για 24V inverter) ΠΙΝΑΚΑΣ ΕΙΣΟΔΟΥ ΚΑΙ ΟΔΗΓΙΕΣ Ωτίο γείωσης

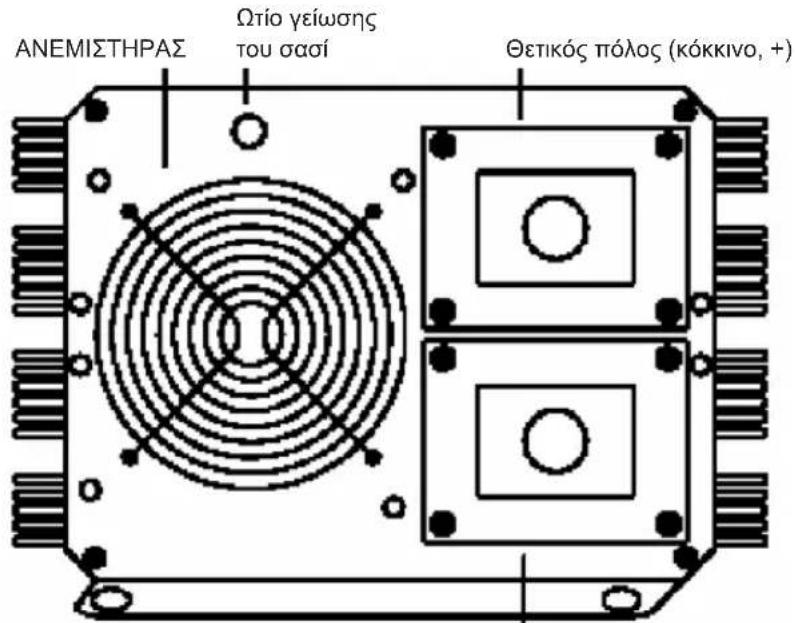

Θετικός πόλος (κόκκινο, +) Αρνητικός πόλος (μαύρο, -) ΑΝΕΜΙΣΤΗΡΑΣ ΑΝΕΜΙΣΤΗΡΑΣ Για την ψύξη του inverter κατά τη λειτουργία ΣΥΝΔΕΤΗΡΑΣ ΑΚΡΟΔΕΚΤΗ Χρησιμοποιήστε το κόκκινο καλώδιο της μπαταρίας για να συνδέσετε στον (+) ακροδέκτη του inverter. Στη συνέχεια, χρησιμοποιήστε το μαύρο καλώδιο της μπαταρίας για να συνδέσετε στον (-) ακροδέκτη του inverter. Σφίξτε τις βίδες των καλωδίων εισόδου DC τακτικά. Όταν είναι συνδεδεμένος με μια μπαταρία, βεβαιωθείτε ότι ενεργοποιείτε το inverter πριν την ενεργοποίηση της(των) συνδεδεμένης(ων) συσκευής(ών). Όταν χρησιμοποιείτε το inverter με πολλές συσκευές ταυτόχρονα, ενεργοποιήστε τις συσκευές για ξεχωριστά, αφού το inverter έχει ήδη ενεργοποιηθεί. Αυτό θα εξασφαλίσει ότι το inverter δεν πρέπει να παραδώσει ρεύματα εκκίνησης για τα φορτία με τη μία.62

Παρακαλώ σημειώστε ότι 220V AC είναι δυνητικά θανατηφόρα. Μην εργάζεσθε σε καλωδίωση AC, ενώ αυτή είναι συνδεδεμένη με τον αναστροφέα (ακόμα και αν είναι απενεργοποιημένος), εκτός εάν η πηγή τροφοδοσίας DC έχει απομονωθεί φυσικά από το inverter. Μην εργάζεσθε σε καλωδίωση AC αν είναι συνδεδεμένη με μια άλλη πηγή AC, όπως μια γεννήτρια ή μια γραμμή χρησιμότητας.

Μην αντιστρέφετε την είσοδο! Μη χρησιμοποιείτε “συνδετήρα τύπου κροκοδείλου” και διασφαλίζετε πάντοτε ότι ο διακόπτης ON / OFF στον πίνακα εξόδου του αντιστροφέα είναι τοποθετημένος στη θέση OFF πριν από τη σύνδεση μιας μπαταρίας ή άλλης πηγή ρεύματος DC! ΩΤΙΟ ΓΕΙΩΣΗΣ ΤΟΥ ΣΑΣΙ Το inverter έχει ένα ωτίο γείωσης που προορίζεται για σύνδεση με το σασί του. Το καλώδιο γείωσης στο κουτί σύνδεσης AC στον πίνακα έξοδο του inverter συνδέεται με το σασί. Το ωτίο γείωσης του σασί πρέπει να είναι συνδεδεμένο με ένα σημείο γείωσης, το οποίο θα ποικίλει ανάλογα με το πού έχει εγκατασταθεί το inverter. Σε ένα όχημα, συνδέστε το ωτίο γείωσης του σασί στο σασί του οχήματος. Σε μια βάρκα, συνδέστε στο σύστημα γείωσης του σκάφους. Σε μια σταθερή θέση, συνδέστε στη γείωση εδάφους με μια ράβδο γείωσης (μια μεταλλική ράβδο βυθισμένη στη γη), ή σε άλλες κατάλληλες θέσεις εισόδου στο έδαφος. Χρησιμοποιήστε ένα #12 AWG ή μεγαλύτερο χάλκινο σύρμα (κατά προτίμηση με πράσινη/κίτρινη μόνωση) για να συνδέσετε το ωτίο γείωσης του σασί στο σημείο γείωσης. Ο ουδέτερος (κοινός) αγωγός του κυκλώματος παραγωγής ρεύματος AC συνδέεται στη γείωση του σασί. Επομένως, όταν το σασί είναι συνδεδεμένο στο έδαφος, ο ουδέτερος αγωγός θα είναι επίσης γειωμένος. Αυτό είναι σύμφωνο με τις απαιτήσεις περί ηλεκτρικών του εθνικού κώδικα ότι ξεχωριστές πηγές AC (όπως αντιστροφείς και γεννήτριες) έχουν τους ουδέτερους αγωγούς τους δεμένους στο έδαφος κατά τον ίδιο τρόπο που ο ουδέτερος αγωγός από τη γραμμή χρησιμότητας είναι συνδεδεμένος με το έδαφος στον πίνακα διακόπτη AC ρεύματος.

Μην λειτουργείτε τον 4000W inverter χωρίς να τον συνδέσετε με το έδαφος. Μπορεί να προκύψει κίνδυνος ηλεκτροπληξίας. ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ Προβλήματα Πιθανές αιτίες Λύσεις

1) Έξοδος χαμηλής τάσης Χρήση ενός βολτόμετρου

μέτρησης τιμών μέσου όρου Χρησιμοποιήστε μετρητή αληθών ενεργών (RMS) τιμών

2) Έξοδος χαμηλής τάσης και ένδειξη

AMPS στην κόκκινη ζώνη Υπερφόρτωση Μειώστε το φορτίο

3) Δεν υπάρχει τάση εξόδου και

ένδειξη VOLTS στην χαμηλότερη κόκκινη ζώνη Είσοδος χαμηλής τάσης Επαναφορτίστε τη μπαταρία, ελέγξτε τις συνδέσεις και το

4) Δεν υπάρχει τάση εξόδου και δεν

υπάρχει φως ενδείκτη ΙΣΧΥΟΣ α. inverter απενεργοποιημένος Ενεργοποιήστε το inverter β. Δεν υπάρχει τροφοδοσία στο inverter Ελέγξτε την καλωδίωση σε inverter και μπαταρία γ. Εσωτερική ασφάλεια

Αναθέστε σε ειδικευμένο ηλεκτρολόγο να ελέγξει και να αντικαταστήσει δ. Αντίστροφη πολικότητα

Αναθέστε σε ειδικευμένο ηλεκτρολόγο να ελέγξει και να αντικαταστήσει την ασφάλεια, παρακαλούμε να τηρείτε τη σωστή πολικότητα63 Προβλήματα Πιθανές αιτίες Λύσεις

5) Δεν υπάρχει τάση εξόδου και

ένδειξη VOLTS στην άνω κόκκινη

Είσοδος υψηλής τάσης Βεβαιωθείτε ότι το inverter συνδέεται με μπαταρία 12V (24V για inverter 4000W/24V) και ελέγξτε την ρύθμιση του συστήματος φόρτισης

6) Συναγερμός χαμηλής μπαταρίας

για το σύνολο των δεικτών ώρας και ένδειξη VOLTS κάτω από 10.5V (21V για το inverter 4000W/24V) α. κακή καλωδίωση DC Χρησιμοποιήστε κατάλληλο καλώδιο και κάνετε στέρεες

β. Κακή κατάσταση της

Αλλάξτε μπαταρία ή χρησιμοποιήστε νέα μπαταρία

7) Δεν υπάρχει τάση εξόδου,

ενδεικτική λυχνία ΥΠΕΡΒΟΛΙΚΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ και φορτίο σε υπέρβαση των 4000W/250 αμπέρ ρεύματος εισόδου (ή 125A για 4000W / 24V inverter) Θερμικό κλείσιμο Αφήστε το inverter να κρυώσει και μειώστε το φορτίο, εάν απαιτείται συνεχής λειτουργία

8) Δεν υπάρχει τάση εξόδου,

ενδεικτική λυχνία ΥΠΕΡΒΟΛΙΚΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ και φορτίο λιγότερο από 4000W/250 αμπέρ είσοδο ρεύματος (ή 125A για 4000W/24V inverter) Θερμικό κλείσιμο Βεβαιωθείτε ότι τα ανοίγματα εξαερισμού στο inverter δεν είναι φραγμένα και μειώστε τη θερμοκρασία περιβάλλοντος.

9) Δεν υπάρχει τάση εξόδου

και ενδεικτική λυχνία ΥΠΕΡΦΟΡΤΩΣΗΣ α. Βραχυκύκλωμα ή λανθασμένη καλωδίωση Ελέγξτε την καλωδίωση AC για βραχυκύκλωμα ή ανάρμοστη πολικότητα β. Πολύ υψηλό φορτίο

Απομακρύνετε ή μειώστε το

Εάν, μετά την πιο πάνω αντιμετώπιση προβλημάτων, αυτή η συσκευή εξακολουθεί να μην λειτουργεί, παρακαλούμε να τον επιστρέψετε σε μας ή αναθέστε σε έναν ειδικευμένο ηλεκτρολόγο να τον ελέγξει και να τον αντικαταστήσει. Μην ανοίγετε την θήκη ή μη κόψετε το καλώδιο.

Μην χρησιμοποιείτε τη συσκευή με τις ακόλουθες επαναφορτιζόμενες συσκευές: Δύο συγκεκριμένα είδη φορτιστών για τις μικρές μπαταρίες νικελίου καδμίου μπορούν να καταστραφούν εάν συνδεθούν με το inverter: α. Συσκευές που λειτουργούν με μικρή μπαταρία, όπως φλας, ξυραφάκια, και φώτα της νύχτας που μπορούν να συνδεθούν απευθείας στην υποδοχή AC για επαναφόρτιση. β. Συγκεκριμμένοι φορτιστές μπαταριών για μπαταρίες που χρησιμοποιούνται σε ηλεκτρικά εργαλεία χειρός. Οι φορτιστές αυτοί θα έχουν μια ετικέτα προειδοποίησης ότι επικίνδυνες τάσεις βρίσκονται στα τερματικά της μπαταρίας. Το πρόβλημα αυτό δεν παρουσιάζεται στη συντριπτική πλειοψηφία του εξοπλισμού λειτουργίας της μπαταρίας. Οι περισσότερες από αυτές τις συσκευές χρησιμοποιούν ένα ξεχωριστό φορτιστή ή μετασχηματιστή που είναι συνδεδεμένος στην υποδοχή AC και παράγει χαμηλότερη τάση εξόδου. Αν η ετικέτα του προσαρμογέα AC ή φορτιστή δηλώνει ότι παράγει την χαμηλή AC ή DC τάση εξόδου (κάτω των 30 βολτ), το inverter ρεύματος θα τροφοδοτήσει αυτόν τον προσαρμογέα ή φορτιστή με ασφάλεια χωρίς κόπο.64 ΧΡΗΣΙΜΟΠΟΙΗΣΤΕ ΤΗ ΣΩΣΤΗ ΚΑΛΩΔΙΩΣΗ ΚΑΙ ΤΥΠΟ ΜΠΑΤΑΡΙΑΣ! Για τις περισσότερες εφαρμογές των 4000W inverter συνιστάται να χρησιμοποιήσετε μια μπαταρία κύκλου μεγάλου βάθους ή περισσότερες σε παράλληλη διάταξη. Περισσότερη χωρητικότητα είναι καλύτερο, διότι θα υπάρχει μεγαλύτερη εφεδρική χωρητικότητα για την πρόληψη αποφόρτισης της μπαταρίας σε μεγάλο βαθμό. Συνιστώμενη είσοδος Ampere: 12V -> 366A 24V -> 183A Συνιστώμενο DC καλώδιο: 12V -> #38x2 24V -> #38x1 Οδηγίες ασφαλείας: Για να μειώσετε τον κίνδυνο ηλεκτροπληξίας, το προϊόν αυτό θα πρέπει να ανοιχθεί ΜΟΝΟ από εξουσιοδοτημένο τεχνικό όταν απαιτείται συντήρηση (σέρβις). Αποσυνδέστε το προϊόν από την πρίζα και άλλο εξοπλισμό αν παρουσιαστεί πρόβλημα. Μην εκθέτετε το προϊόν σε νερό ή υγρασία.

Καθαρίστε μόνο με ένα στεγνό πανί. Μη χρησιμοποιείτε διαλύτες ή λειαντικά.

Ουδεμία εγγύηση ή ευθύνη δεν είναι αποδεκτή σε περίπτωση αλλαγής ή μετατροπής του προϊόντος ή βλάβης που προκλήθηκε λόγω εσφαλμένης χρήσης του προϊόντος.

Το σχέδιο και τα χαρακτηριστικά μπορούν να αλλάξουν χωρίς καμία προειδοποίηση. Όλα τα λογότυπα, οι επωνυμίες και οι ονομασίες προϊόντων είναι εμπορικά σήματα ή σήματα κατατεθέντα των αντίστοιχων κατόχων και δια του παρόντος αναγνωρίζονται ως τέτοια. Φυλάξτε το παρόν εγχειρίδιο και τη συσκευασία για μελλοντική αναφορά.

Το συγκεκριμένο προϊόν έχει επισημανθεί με αυτό το σύμβολο. Αυτό σημαίνει ότι οι μεταχειρισμένες ηλεκτρικές και ηλεκτρονικές συσκευές δεν πρέπει να αναμειγνύονται με τα κοινά οικιακά απορρίμματα. Υπάρχει ξεχωριστό σύστημα συλλογής για αυτά τα αντικείμενα. ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ ΜΗΝ ΑΝΟΙΓΕΤΕ ΠΡΟΣΟΧΗ65 DANSK 12V DC til 230V AC Soft Start vekselretter 24V DC til 230V AC Soft Start vekselretter
