Tipo de producto	Convertidor de potencia DC a AC (inversor eléctrico)
Marca	HQ
Modelo	INV400012
Potencia de salida continua	4000 W
Potencia pico (surge)	8000 W
Tensión de entrada DC	12 V (10~16 V) o 24 V (20~30 V) según versión
Tensión de salida AC	230 V AC
Forma de onda de salida	Onda sinusoidal modificada
Frecuencia de salida	50 o 60 Hz
Corriente en espera	< 1 A (12 V), < 0.8 A (24 V)
Rendimiento (eficiencia)	85% ~ 90%
Protecciones	Cortocircuito, inversión de polaridad (por fusible), sobretensión de entrada, batería baja, corte por batería baja, sobrecarga, sobrecalentamiento
Refrigeración	Ventilador controlado por temperatura
Fusibles internos	30 A x 18 (12 V) o 15 A x 18 (24 V)
Número de tomas AC	2
Dimensiones (L x An x Al)	580 x 210 x 159 mm
Peso	11.2 kg
Alimentación	Batería DC externa (12 V o 24 V)
Funciones principales	Conversión DC a AC, arranque suave (soft start), indicadores de tensión/corriente/potencia/sobrecalentamiento/sobrecarga, control remoto encendido/apagado
Mantenimiento y limpieza	Limpiar con un paño seco; no usar disolventes ni abrasivos
Seguridad	No abrir la carcasa; no exponer al agua ni a la humedad; cableado AC peligroso sin tensión
Piezas de repuesto y reparabilidad	Fusibles reemplazables por un electricista calificado; otras reparaciones por técnico autorizado
Información general	Diseñado para instalación horizontal o vertical; no obstruir la ventilación; usar cableado adecuado (12 V: #38x2, 24 V: #38x1)

Preguntas frecuentes - INV400012 HQ

¿Cuál es la potencia máxima que este inversor puede proporcionar de forma continua?

La potencia de salida continua es de 4000 W, con una potencia pico (surge) de 8000 W.

¿En qué tensión de entrada funciona el modelo INV400012?

Este modelo funciona con entrada de 12 V DC (rango 10~16 V). Existe una versión de 24 V (INV400024). Verifique la etiqueta de su dispositivo.

¿Cómo conectar correctamente el inversor a una batería?

Use el cable rojo para el positivo (+) y el negro para el negativo (-). Apriete bien los tornillos. Asegúrese de que el interruptor esté en posición APAGADO antes de conectar la batería. Nunca invierta la polaridad.

¿Qué hacer si el indicador de sobrecalentamiento se enciende?

El indicador amarillo se enciende y suena una alarma. Esto significa que el inversor se ha sobrecalentado (temperatura interna > 60°C). Apague el dispositivo, déjelo enfriar, reduzca la carga y asegúrese de que la ventilación no esté obstruida.

¿Por qué se activa la alarma sonora?

La alarma sonora suena en caso de: sobrecalentamiento, batería baja (tensión < 10.5 V para 12 V, < 21 V para 24 V) o corte por batería baja.

¿Puedo usar este inversor con cargadores de baterías de níquel-cadmio?

No, algunos cargadores pequeños para baterías de níquel-cadmio (linternas, afeitadoras) pueden dañarse. En cambio, los cargadores con salida de baja tensión (< 30 V) pueden usarse sin problema.

¿Qué cables usar para conectar la batería?

Para una versión de 12 V, use un cable de sección #38 AWG x 2. Para 24 V, use #38 AWG x 1. La corriente de entrada recomendada es de 366 A para 12 V y 183 A para 24 V.

¿Cómo volver a poner el inversor en funcionamiento después de una sobrecarga?

El indicador rojo de sobrecarga se enciende. Apague el inversor, reduzca la carga (desconecte algunos dispositivos) y luego enciéndalo de nuevo.

¿Dónde debo instalar el inversor?

Instálelo en un lugar fresco (temperatura ambiente 0-25°C), seco, alejado de sustancias inflamables y fuera del alcance de los niños. Deje al menos 2.5 cm de espacio alrededor para la ventilación.

¿Qué hacer si el inversor no produce tensión de salida?

Primero verifique si el interruptor está en posición ENCENDIDO. Luego, controle el cableado de entrada, la tensión de la batería (debe ser > 10 V para 12 V) y los fusibles internos. Si el problema persiste, consulte a un electricista calificado.

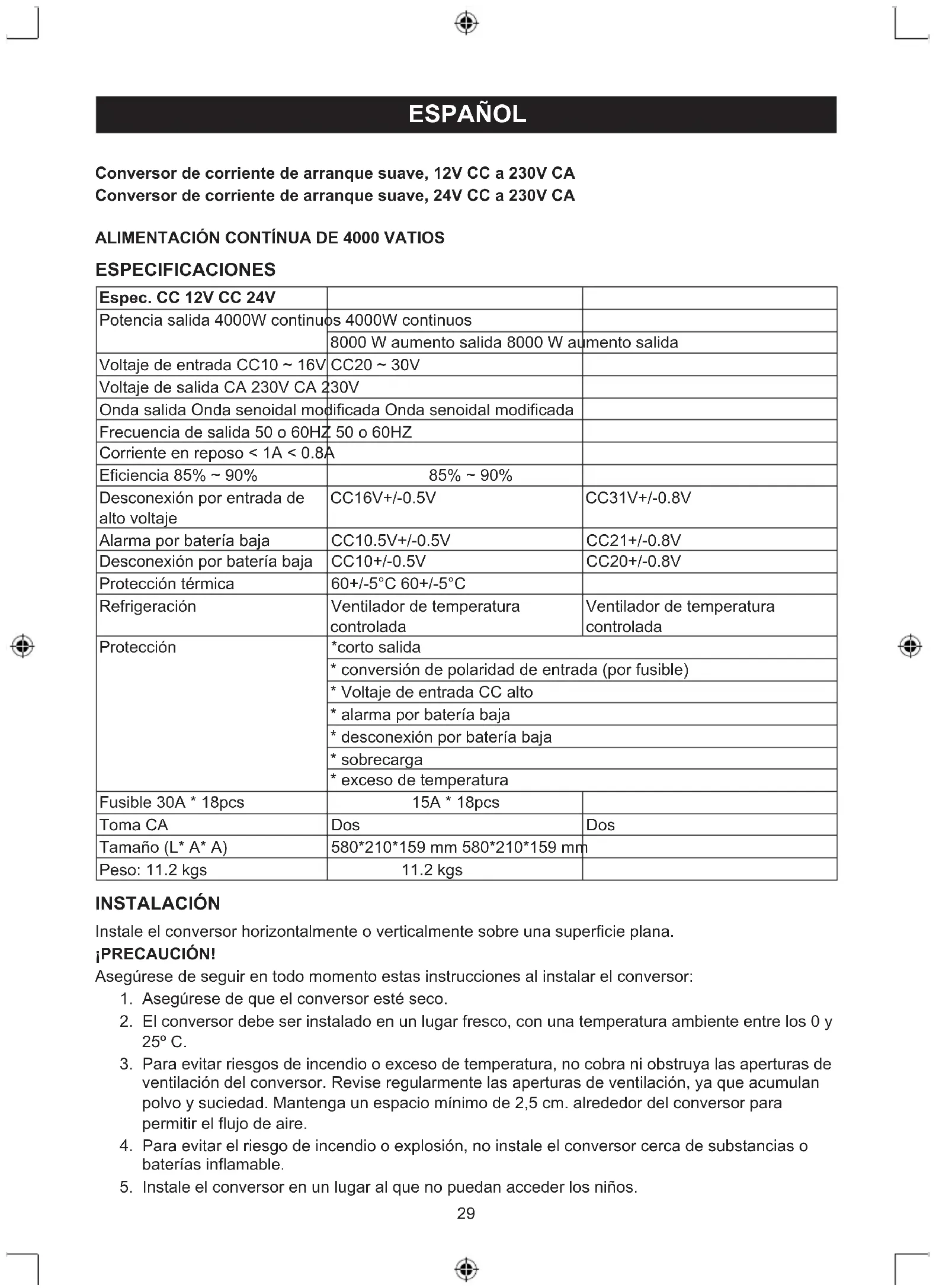

MANUAL DE USUARIO INV400012 HQ

ALIMENTACIÓN CONTÍNUA DE 4000 VATIOS

ESPECIFICACIONES

Espec. CC 12V CC 24V
Potencia salida 4000W continuos	4000W continuos
	8000 W aumento salida 8000 W aumento salida
Voltaje de entrada CC10 ~ 16V	CC20 ~ 30V
Voltaje de salida CA 230V CA 230V
Onda salida Onda senoidal modificada	Onda senoidal modificada
Frecuencia de salida 50 o 60HZ	50 o 60HZ
Corriente en reposo < 1A < 0.8A
Eficiencia 85% ~ 90%	85% ~ 90%
Desconexión por entrada de alto voltaje	CC16V+/-0.5V	CC31V+/-0.8V
Alarma por batería baja	CC10.5V+/-0.5V	CC21+/-0.8V
Desconexión por batería baja	CC10+/-0.5V	CC20+/-0.8V
Protección térmica	60+/-5°C 60+/-5°C
Refrigeración	Ventilador de temperatura controlada	Ventilador de temperatura controlada
Protección	*corto salida
	* conversión de polaridad de entrada (por fusible)
	* Voltaje de entrada CC alto
	* alarma por batería baja
	* desconexión por batería baja
	* sobrecarga
	* exceso de temperatura
Fusible 30A * 18pcs	15A * 18pcs
Toma CA	Dos	Dos
Tamaño (L* A* A)	580*210*159 mm 580*210*159 mm
Peso: 11.2 kgs	11.2 kgs

INSTALACIÓN

Instale el conversor horizontalmente o verticalmente sobre una superficie plana.

¡PRECAUCIÓN!

Asegúrese de seguir en todo momento estas instrucciones al instalar el conversor:

1. Asegúrese de que el conversor esté seco.
2. El conversor debe ser instalado en un lugar fresco, con una temperatura ambiente entre los 0 y 25° C.
3. Para evitar riesgos de incendio o exceso de temperatura, no cobra ni obstruya las aperturas de ventilación del conversor. Revise regularmente las aperturas de ventilación, ya que acumulan polvo y suciedad. Mantenga un espacio mínimo de 2,5 cm. alrededor del conversor para permitir el flujo de aire.
4. Para evitar el riesgo de incendio o explosión, no instale el conversor cerca de substancias o baterías inflamable.
5. Instale el conversor en un lugar al que no puedan acceder los niños.

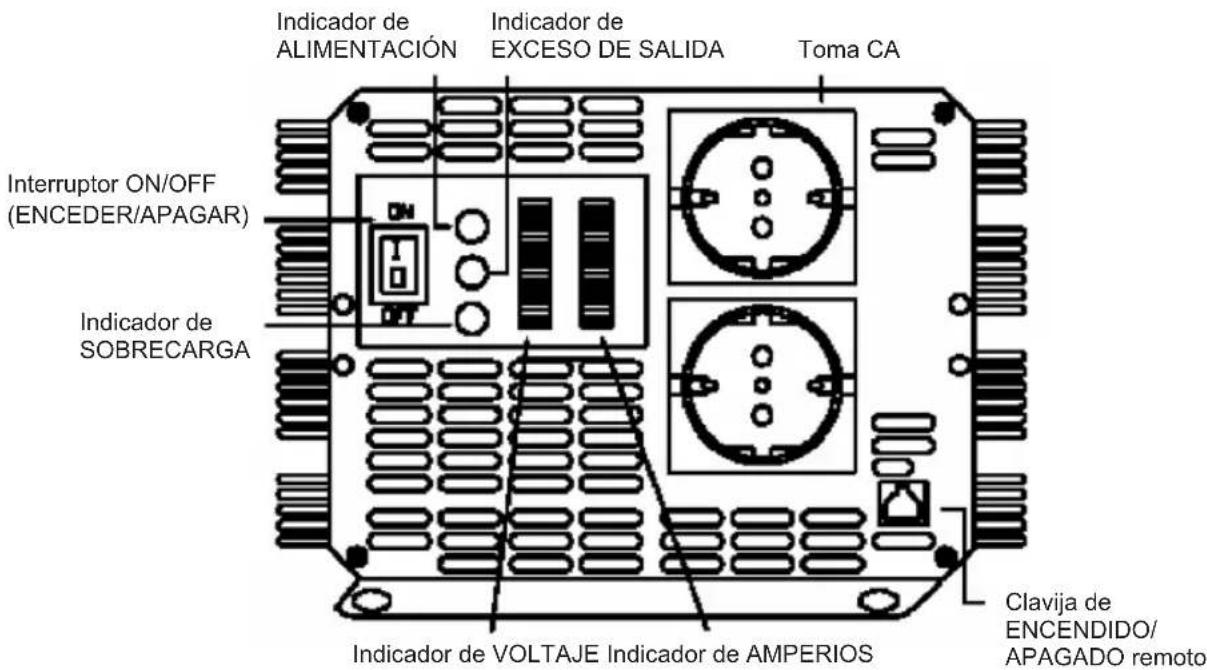

INSTRUCCIONES DE MANEJO DEL PANEL DE SALIDA

Indicador de ALIMENTACIÓN Indicador de EXCESO DE SALIDA Toma CA Interruptor ON/OFF (ENCEDER/APAGAR) Indicador de SOBRECARGA Indicador de VOLTAJE Indicador de AMPERIOS Clavija de ENCENDIDO/ APAGADO remoto

Interruptor ON/OFF (ENCEDER/APAGAR)

Para encender o apagar el conversor.

Clavija de ENCENDIDO/APAGADO remoto

Le permite instalar el conversor en un lugar que no se vea y ENCENDERLO y APAGARLO con el mando a distancia (incluido).

INDICADOR DE VOLTAJE DE LA BATERÍA (VOLTIOS)

El indicador del voltaje de la batería muestra el voltaje en la terminal de entrada del conversor.

Indicador de corriente de la batería (AMPERIOS)

El indicador de corriente de la batería muestra la corriente de batería consumida por el conversor. La corriente debería estar en la zona verde para permitir un funcionamiento continuado. En la zona amarilla, el conversor funcionará durante algunos minutos, en la zona roja la protección del conversor desconectará el dispositivo.

Indicador de ALIMENTACIÓN

Al conectar el dispositivo a la batería y encenderlo, el indicador de alimentación se ilumina en verde. Significa que el dispositivo está listo para ser utilizado.

Indicador de EXCESO DE TEMPERATURA

El indicador de exceso de temperatura se ilumina en Amarillo cuando el conversor tiene demasiada temperatura. Sonará una alarma y el conversor se desconectará.

El exceso de temperatura se provoca al utilizar el conversor con niveles de electricidad superiores a los 4000W continuos. También sucede cuando está instalado en algún lugar en el que no pueda perder el calor adecuadamente. El conversor se reiniciará automáticamente cuando se enfríe.

Indicador de SOBRECARGA

El indicador se ilumina en rojo en caso de sobrecarga. El problema se puede solucionar apagando el conversor y reduciendo la carga antes de volver a encenderlo de nuevo.

ALARMA SONORA

La alarma sonará en caso de:

a. Exceso de temperatura
b. Batería baja (<10.5V para un conversor de 12V, <21V para conversor de 24V)
c. Desconexión por batería baja (<10V para un conversor de 12V, <20V para conversor de 24V)

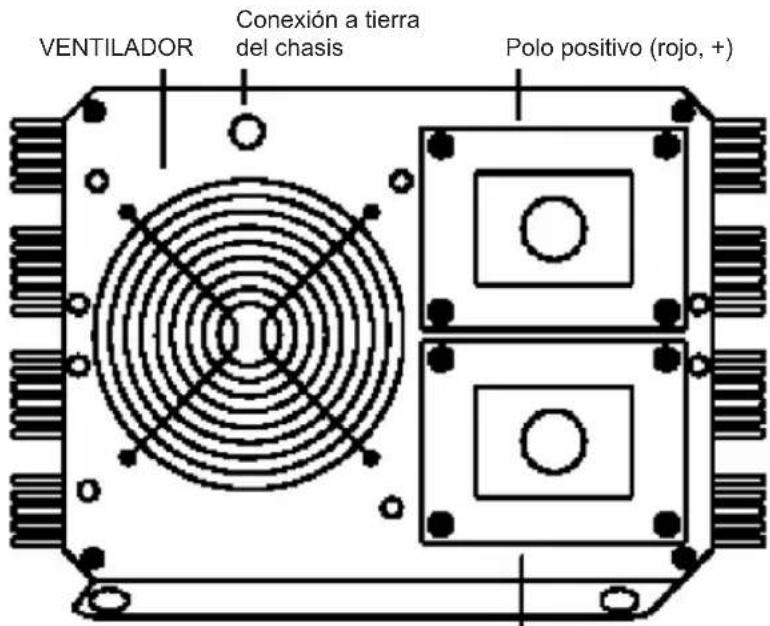

PANEL DE ENTRADA E INSTRUCCIONES

VENTILADOR Conexión a tierra del chasis Polo positivo (rojo, +)

Polo negativo (negro, -)

VENTILADOR

Para refrigerar el conversor durante la operación.

CONECTOR DE LA TERMINAL

Utilice el cable rojo de la batería para conectar el polo (+) de la batería a la terminal (+) del conversor. A continuación, utilice el cable negro de la batería para conectar el polo (-) de la batería a la terminal (-) del conversor. Apriete con regularidad los tornillos de los cables de entrada CC.

Cuando esté conectado a una batería, por favor, asegúrese de encender el conversor antes de encender los dispositivos conectados. Al usar el conversor con diferentes dispositivos al mismo tiempo, encienda los dispositivos por separado cuando el conversor ya esté encendido. Esto asegurará que el conversor no tiene que entregar potencia de arranque para todas las cargas al mismo tiempo.

¡PRECAUCIÓN!

Por favor, tenga en cuenta que la electricidad de 220V CA puede ser letal. No trabaje con cableado de CA cuando esté conectado al inversor (incluso si está apagado), salvo que la fuente de alimentación de CC esté físicamente desconectada del conversor. No trabaje con el cableado de CA si está conectado a otra fuente de alimentación CA como un generador o una línea de suministro eléctrico.

¡PRECAUCIÓN!

¡No cambie la entrada! ¡No utilice "pinzas de cocodrilo" y asegúrese siempre de que el interruptor de ENCENDIDO/APAGADO en el panel de salida del conversor esté en posición APAGADO antes de conectar la batería u otra fuente de alimentación CC!

TERMINAL DE CONEXIÓN A TIERRA DEL CHASIS

El conversor tiene una terminal que conecta el chasis del conversor. El cable de tierra en la caja de empalme CA en el panel frontal del conversor está conectado al chasis.

La terminal de conexión a tierra debe estar conectada a un punto de conexión a tierra, que variará dependiendo de donde se instale el conversor. En un vehículo, conecte la terminal de tierra del chasis al chasis del vehículo. En un barco, conéctela al sistema de conexión a tierra del barco. En una ubicación fija, conecte a una conexión a tierra por medio de una barra de tierra (una barra metálica clavada en la tierra), u otro servicio adecuado de toma a tierra. Utilice un cable de cobre #12 AWG o superior (preferiblemente con aislamiento verde/amarillo) para conectar la terminal a tierra del chasis al punto de conexión a tierra.

El conductor neutro (común) del circuito de salida CA del conversor está conectado a la conexión a tierra del chasis. Por lo tanto, al conectar el chasis a tierra, el conductor neutro quedará igualmente conectado a tierra. Esto cumple los requisitos de las normativas eléctricas nacionales que estipula que las fuentes de CA derivadas independientemente (como conversores y generadores) deben tener sus conectores neutros conectados a tierra del mismo modo que el conector neutral de la línea de suministro está conectado a tierra en el panel del disyuntor de CA.

¡PRECAUCIÓN!

No maneje el conversor de 4000W sin conectarlo a tierra. Puede producir descargas eléctricas.

RESOLUCIÓN DE POSIBLES PROBLEMAS

Problema Posible causa	Soluciones
1) Salida de voltaje baja Utilizar un voltimetro de lectura media		Utilizar un medidor de lecturas RMS
2) Salida de voltaje baja e indicador AMPS en la zona roja	Sobrecarga Reducir la carga
3) No hay voltaje de salida e indicador AMPS en la zona roja	Voltaje de entrada bajo Recargue la batería, revise las conexiones y el cable
4) No hay voltaje de salida y la luz de ALIMENTACIÓN no se enciende	a. Conversor apagado	Encender el conversor
	b. No llega alimentación al conversor	Compruebe el cableado al inversor y a la batería
	c. Fusible interno abierto	Llame a un electricista cualificado para que lo revise y lo cambie
	d. Polaridad CC invertida	Llame a un electricista cualificado para que revise y cambia el fusible, por favor mantenga la polaridad correcta.
5) No hay voltaje de salida e indicador VOLTS en la zona roja	Alto voltaje de entrada Asegúrese de que el conversor esté conectado a una batería de 12V (24V para conversores de 4000W/24V) y revise el sistema de regulación y carga
6) Alarma de batería baja encendida en todo momento e indicador VOLTS por debajo de 10.5V (21V para conversor de 4000W/24V)	a. Cableado CC en male estado	Utilice un cable correcto y haga conexiones sólidas
	b. Mal estado de la batería.	Cambie la batería o utilice una nueva batería
7) No hay voltaje de salida, el indicador de EXCESO DE TEMPERATURA está encendido y la carga supera los 400W/250 amperios para la entrada de corriente (o 125A para los conversores de 4000W/24V)	Desconexión térmica Deje	que se enfríe el conversor y reduzca la carga si se necesita operación continuada
8) No hay voltaje de salida, el indicador de EXCESO DE TEMPERATURA está encendido y la carga es inferior a los 400W/250 amperios para la entrada de corriente (o 125A para los conversores de 4000W/24V)	Desconexión térmica Asegúrese de que las aperturas de ventilación en el conversor no estén bloqueadas y reduzca la temperatura ambiente.
9) No hay voltaje de salida y el indicador de SOBRECARGA se ilumina	a. Corto circuito o error en el cableado	Compruebe que no haya un cortocircuito o una polaridad incorrecta en el cableado CA
	b. Carga de potencia demasiado alta	Elimine o reduzca la carga

Si, después de haber consultado esta guía y seguir sus indicaciones el conversor siguiese sin funcionar, por favor, llévelo a un electricista cualificado para que lo revise. No abra la carcasa ni corte el cable.

PRECAUCIÓN:

No utilice el conversor con los siguientes electrodomésticos recargables:

Hay dos tipos de cargadores para baterías pequeñas de cadmio de níquel que se pueden dañar si se conectan al conversor:

a. Electrodomésticos pequeños que utilizan baterías, como por ejemplo linternas, maquinillas de afeitar o lámparas que se pueden enchufar directamente en el receptáculo de CA para recargarse.
b. Ciertas cargas de batería para paquetes de batería utilizados en herramientas eléctricas de mano. Estos cargadores tienen una etiqueta de advertencia que avisa la existencia de voltajes peligrosos en los terminales de la batería.

Este problema no se da en la gran mayoría de los equipos que funcionan con batería. La mayoría de los equipos utilizan un cargador o transformador independiente que se enchufa a la toma de CA y produce una salida de voltaje más baja. En la etiqueta del adaptador o cargador de AC también se indica que produce una salida de voltaje CA o CC baja (inferior a los 30 voltios), el conversor dará alimentación a este adaptador o cargador con seguridad y sin causar ningún tipo de problema.

UTILICE EL CABLEADO CORRECTO Y EL TIPO DE BATERÍA ADECUADO

Para la mayoría de las aplicaciones de conversor de 4000W, se recomienda utilizar un ciclo de carga largo o más en paralelo. Es mejor más capacidad porque habrá más capacidad de reserva para evitar que la batería se descargue demasiado.

Entrada de amperios recomendada:

12V -> 366A

24V -> 183A

Cable de CC recomendado:

12V -> #38x2

24V -> #38x1

Medidas de seguridad:

Para reducir el peligro de descarga eléctrica, este producto SÓLO lo debería abrir un técnico autorizado cuando necesite reparación. Desconecte el producto de la toma de corriente y de los otros equipos si

ocurriera algún problema. No exponga el producto al agua ni a la humedad.

Mantenimiento:

Límpielo sólo con un paño seco. No utilice disolventes de limpieza ni productos abrasivos.

Garantía:

No se aceptará ninguna garantía o responsabilidad derivada de cualquier cambio o modificaciones realizadas al producto o daños provocados por un uso incorrecto del producto.

General:

Las ilustraciones y las especificaciones podrán sufrir cambios sin previo aviso.

Todas las marcas de logotipos y nombres de productos constituyen patentes o marcas registradas a nombre de sus titulares correspondientes, reconocidos como tal.

Conserve este manual y el embalaje en caso de futura necesidad.

Atención:

Este producto está señalizado con este símbolo. Esto significa que los productos eléctricos y electrónicos usados no deberán mezclarse con los desechos domésticos generales. Existe un sistema de recogida individual para este tipo de productos.
