INV400012 - Elektrický měnič HQ - Bezplatný návod k obsluze

Typ produktu	Měnič výkonu DC na AC (elektrický střídač)
Značka	HQ
Model	INV400012
Trvalý výstupní výkon	4000 W
Špičkový výkon (surge)	8000 W
Vstupní DC napětí	12 V (10~16 V) nebo 24 V (20~30 V) podle verze
Výstupní AC napětí	230 V AC
Tvar výstupního signálu	Modifikovaná sinusovka
Výstupní frekvence	50 nebo 60 Hz
Proud v pohotovostním režimu	< 1 A (12 V), < 0.8 A (24 V)
Účinnost	85% ~ 90%
Ochrany	Zkrat, přepólování (pojistkou), přepětí na vstupu, slabá baterie, odpojení při slabé baterii, přetížení, přehřátí
Chlazení	Teplotně řízený ventilátor
Vnitřní pojistky	30 A x 18 (12 V) nebo 15 A x 18 (24 V)
Počet AC zásuvek	2
Rozměry (D x Š x V)	580 x 210 x 159 mm
Hmotnost	11.2 kg
Napájení	Externí DC baterie (12 V nebo 24 V)
Hlavní funkce	Přeměna DC na AC, měkký start, indikátory napětí/proudu/výkonu/přehřátí/přetížení, dálkové ovládání zapnutí/vypnutí
Údržba a čištění	Čistěte suchým hadříkem; nepoužívejte rozpouštědla nebo abrazivní prostředky
Bezpečnost	Neotvírejte kryt; nevystavujte vodě nebo vlhkosti; nebezpečné AC vedení bez napětí
Náhradní díly a opravitelnost	Pojistky vyměnitelné kvalifikovaným elektrikářem; ostatní opravy autorizovaným technikem
Obecné informace	Určeno pro horizontální nebo vertikální instalaci; neblokujte ventilaci; použijte vhodné vedení (12 V: #38x2, 24 V: #38x1)

Často kladené otázky - INV400012 HQ

Jaký je maximální trvalý výkon tohoto střídače?

Trvalý výstupní výkon je 4000 W, špičkový výkon 8000 W.

Na jaké vstupní napětí pracuje model INV400012?

Tento model pracuje na vstupní 12 V DC (rozsah 10~16 V). Existuje verze 24 V (INV400024). Zkontrolujte štítek vašeho zařízení.

Jak správně připojit střídač k baterii?

Použijte červený kabel pro kladný (+) a černý pro záporný (-) pól. Dobře utáhněte šrouby. Před připojením baterie se ujistěte, že je vypínač v poloze VYPNUTO. Nikdy nepřepólujte.

Co dělat, když se rozsvítí indikátor přehřátí?

Rozsvítí se žlutý indikátor a zazní zvukový alarm. To znamená, že se střídač přehřál (vnitřní teplota > 60°C). Vypněte zařízení, nechte ho vychladnout, snižte zátěž a ujistěte se, že ventilace není blokována.

Proč se spouští zvukový alarm?

Zvukový alarm se spouští při: přehřátí, slabé baterii (napětí < 10,5 V pro 12 V, < 21 V pro 24 V) nebo odpojení při slabé baterii.

Mohu tento střídač použít s nabíječkami nikl-kadmiových baterií?

Ne, některé malé nabíječky pro NiCd baterie (baterky, holicí strojky) mohou být poškozeny. Naopak nabíječky s nízkým výstupním napětím (< 30 V) lze bez problémů použít.

Jaké kabely použít pro připojení baterie?

Pro verzi 12 V použijte kabel o průřezu #38 AWG x 2. Pro 24 V použijte #38 AWG x 1. Doporučený vstupní proud je 366 A pro 12 V a 183 A pro 24 V.

Jak uvést střídač znovu do provozu po přetížení?

Rozsvítí se červený indikátor přetížení. Vypněte střídač, snižte zátěž (odpojte některá zařízení) a poté jej znovu zapněte.

Kam mám střídač nainstalovat?

Nainstalujte jej na chladné (okolní teplota 0-25°C), suché místo, mimo dosah hořlavých látek a mimo dosah dětí. Ponechte kolem alespoň 2,5 cm prostoru pro ventilaci.

Co dělat, když střídač nevytváří výstupní napětí?

Nejprve zkontrolujte, zda je vypínač v poloze ZAPNUTO. Poté zkontrolujte vstupní zapojení, napětí baterie (musí být > 10 V pro 12 V) a vnitřní pojistky. Pokud problém přetrvává, kontaktujte kvalifikovaného elektrikáře.

NÁVOD K OBSLUZE INV400012 HQ

Měnič stejnosměrného proudu na

střídavý proud

Měnič 12 V DC na 230 V AC s pozvolným rozběhem

Měnič 24V DC na 230V AC s pozvolným rozběhem

KONSTANTNÍ VÝSTUPNÍ VÝKON 4000 WATTŮ

SPECIFIKACE

Spec. DC12V DC24V
Výstupní výkon 4000 W konstantní	4000 W konstantní
	8000 W rázový výkon 8000 W rázový výkon
Vstupní napětí DC10 ~ 16 V DC20	~ 30 V
Výstupní napětí AC 230 V AC 230V
Výstupní tvar vlny Upravená sinusová vlna Upravená sinusová vlna
Výstupní frekvence 50 nebo 60 HZ 50 nebo 60 HZ
Proud v režimu standby < 1A < 0,8A
Účinnost 85% ~ 90%	85% ~ 90%
Vypnutí při vstupu vysokého napětí	DC 16 V +/- 0,5 V DC 31 V+/- 0,8 V
Alarm slabé baterie	DC 10,5 V +/- 0,5 V	DC 21 +/- 0,8 V
Vypnutí v případě slabé baterie	DC 10 +/- 0,5 V DC 20 +/- 0,8 V
Tepelná ochrana	60+/-5°C	60+/-5°C
Chlazení	Ventilátor řízený teplotou	Ventilátor řízený teplotou
Ochrana	* krátký výstup
	* obrácená polarita vstupu (podle pojistky)
	* vysoké vstupní napětí DC
	* alarm slabé baterie
	* vypnutí v případě slabé baterie
	* přetížení
	* nadměrná teplota
Pojistka	30 A * 18 ks	15 A * 18 ks
Výstup AC	Dva	Dva
Rozměry ( d*š*v )	580*210*159 mm	580*210*159 mm
Hmotnost 11,2 kg	11,2 kg

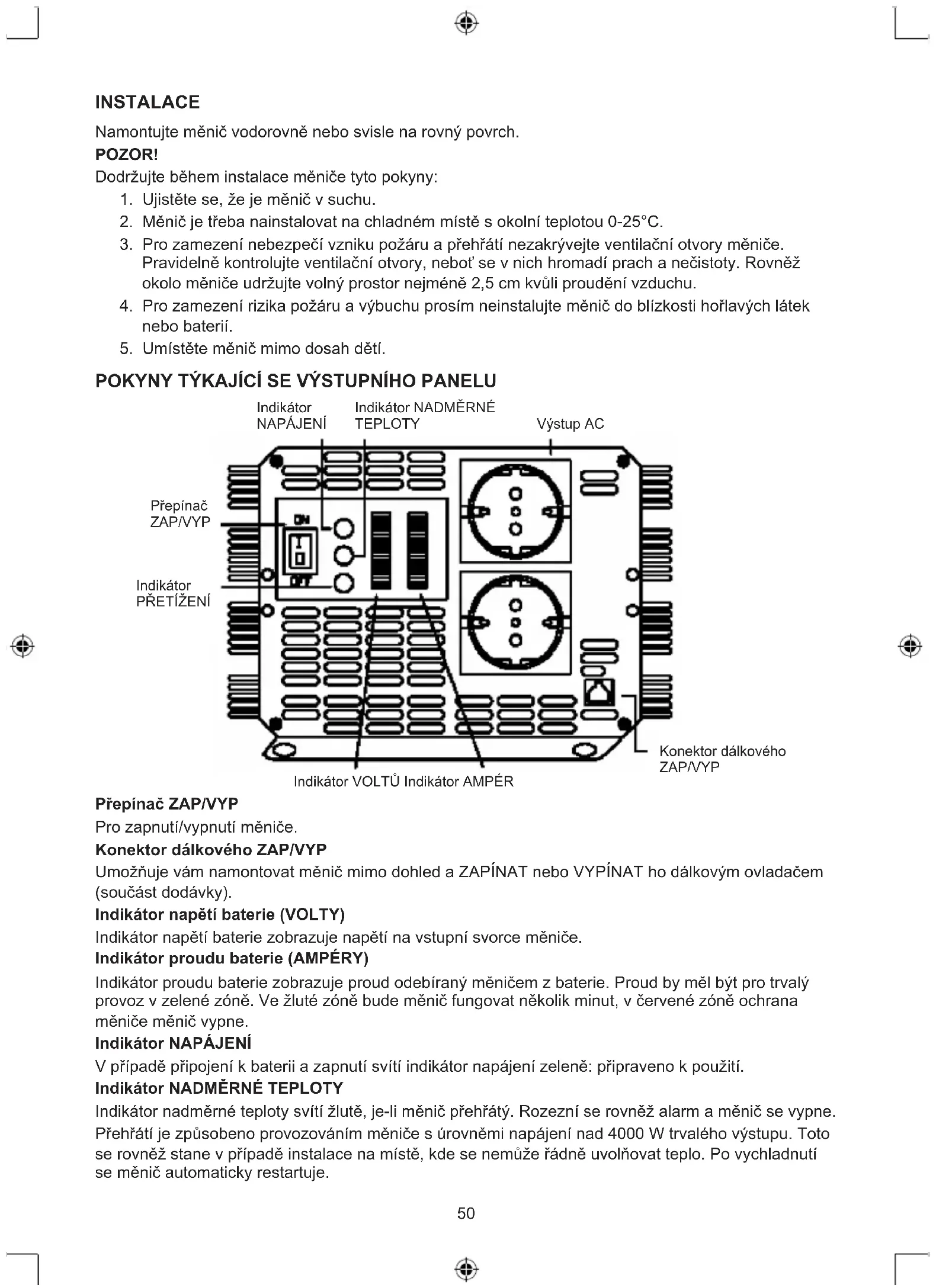

INSTALACE

Namontujte měnič vodorovně nebo svisle na rovný povrch.

POZOR!

Dodržujte během instalace měniče tyto pokyny:

1. Ujistěte se, že je měnič v suchu.
2. Měnič je třeba nainstalovat na chladném místě s okolní teplotou 0-25°C.
3. Pro zamezení nebezpečí vzniku požáru a přehřátí nezakrývejte ventilační otvory měniče. Pravidelně kontrolujte ventilační otvory, neboť se v nich hromadí prach a nečistoty. Rovněž okolo měniče udržujte volný prostor nejméně 2,5 cm kvůli proudění vzduchu.
4. Pro zamezení rizika požáru a výbuchu prosím neinstalujte měnič do blízkosti hořlavých látek nebo baterií.
5. Umístěte měnič mimo dosah dětí.

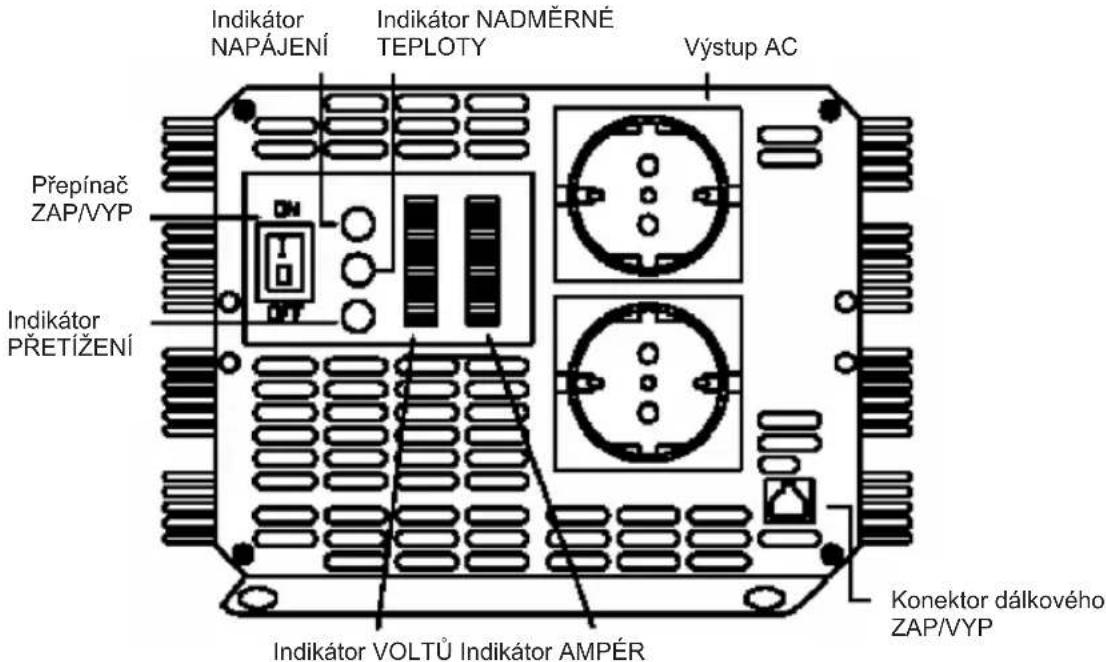

POKYNY TÝKAJÍCÍ SE VÝSTUPNÍHO PANELU

Indikátor NAPÁJENÍ Indikátor NADMĚRNÉ TEPLOTY Výstup AC Přepínač ZAP/VYP Indikátor PŘETÍŽENÍ Indikátor VOLTŮ Indikátor AMPÉR Konektor dálkového ZAP/VYP

Přepínač ZAP/VYP

Pro zapnutí/vypnutí měniče.

Umožňuje vám namontovat měnič mimo dohled a ZAPÍNAT nebo VYPÍNAT ho dálkovým ovladačem (součást dodávky).

Indikátor napětí baterie (VOLTY)

Indikátor napětí baterie zobrazuje napětí na vstupní svorce měniče.

Indikátor proudu baterie (AMPÉRY)

Indikátor proudu baterie zobrazuje proud odebíraný měničem z baterie. Proud by měl být pro trvalý provoz v zelené zóně. Ve žluté zóně bude měnič fungovat několík minut, v červené zóně ochrana měniče měnič vypne.

Indikátor NAPÁJENÍ

V případě připojení k baterii a zapnutí svítí indikátor napájení zeleně: připraveno k použití.

Indikátor NADMĚRNÉ TEPLOTY

Indikátor nadměrné teploty svítí žlutě, je-li měnič přehřátý. Rozezní se rovněž alarm a měnič se vypne. Přehřátí je způsobeno provozováním měniče s úrovněmi napájení nad 4000 W trvalého výstupu. Toto se rovněž stane v případě instalace na místě, kde se nemůže řádně uvolňovat teplo. Po vychladnutí se měnič automaticky restartuje.

Indikátor PŘETÍŽENÍ

Indikátor přetížení svítí červeně. Problém lze vyřešit vypnutím měniče a snížením zatížení před dalším zapnutím.

AKUSTICKY ALARM

Alarm se rozezní v případě:

a. Nadměrné teploty
b. Slabé baterie (<10,5 V pro měnič 12 V, < 21 V pro měnič 24 V)
c. Vypnutí v případě slabé baterie (< 10 V pro měnič 12 V, < 20 V pro měnič 24 V)

VENTILÁTOR Výstupek uzemnění kostry Kladný pól (červená, +) Záporný pól (černá, -)

VENTILÁTOR

Pro chlazení měniče během provozu.

PRIPOJOVACÍ KONEKTOR

Použijte červený kabel baterie pro připojení (+) ke svorce (+) měniče. Poté použijte černý kabel baterie (-) pro připojení ke svorce (-) měniče. Utáhněte řádně šrouby kabelů vstupů DC.

V případě připojení k baterii prosím nejprve zapněte měnič před zapnutím připojeného spotřebiče. Při použití měniče s několika spotřebiči zapněte zvlášť spotřebiče po zapnutí měniče. Tím je zajištěno, že měnič nebude zatížen při startu najednou všemi zátěžemi.

POZOR!

Mějte prosím na paměti, že je energie 220 V AC potenciálně smrtící. Nepracujte na kabeláži AC během připojení měniče (i když je vypnutý), dokud není napájení DC fyzicky odpojeno od měniče. Nepracujte na kabeláži AC, je-li připojena k jinému zdroji AC, např. generátoru nebo síti technických zařízení.

POZOR!

Neobracejte vstup! Nepoužívejte "krokodýlky" a vždy zajistěte, aby byl přepínač ZAP/VYP na výstupním panelu měniče vypnutý před připojením baterie nebo jiného zdroje DC!

VÝSTUPEK UZEMNĚNÍ KOSTRY

Měnič má výstupek pro připojení kostry k měniči. Uzemňovací vodič ve spojovací skřínce AC na výstupním panelu měniče je připojen ke kostře.

Výstupek uzemnění kostry musí být připojen k uzemňovacímu bodu, který se bude lišit v závislosti na tom, kde je měnič nainstalován. Ve vozidle připojte výstupek uzemnění kostry ke kostře vozidla. Na lodi připojte k systému uzemnění lodi. Na pevném umístění připojte k zemi zemnicí tyčí (kovová

tyč zatlučená do země) nebo jinému řádnému uzemnění. Použijte #12 AWG nebo větší měděný drát (přednostně se zelenou/žlutou izolací) k připojení výstupku uzemnění kostry k uzemňovacímu bodu. Neutrální (společný) vodič výstupního AC obvodu měniče je připojen k uzemnění kostry. Proto, je-li kostra připojená k uzemnění, je uzemněn i neutrální vodič. Toto vyhovuje národním požadavkům týkajícím se elektrických zapojení, které zvláště odvozují zdroje AC (např. měniče a generátory), které mají neutrální vodiče spojené se zemí stejným způsobem, jako jsou neutrální vodiče ze sítě technických zařízení spojeny se zemí přerušovacím panelem AC.

POZOR!

Neprovozuje měnič 4000 W bez připojení k zemi. Může vzniknout nebezpečí zasažení elektrickým proudem.

ODSTRAŇOVÁNÍ PROBLÉMŮ

Problémy Možné příčiny	Řešení
1) Nízký výstup napětí Použití voltmetru průměr	čtoucího	Použijte měřič skutečného RMS
2) Nízký výstup napětí a indikátor AMPÉR v červené zóně	Přetížení Snižte zatížení
3) Žádný výstup napětí a indikátor VOLTŮ v dolní červené zóně	Nízký vstup napětí Dobijte baterii, zkontrolujte zapojení a kabely
4) Žádný výstup napětí a indikátor NAPÁJENÍ nesvítí	a. Měnič je vypnutý Zapněte měnič
	b. Měnič není napájen Zkontrolujte kabeláž k měniči a baterii
	c. Vnitřní pojistka je rozpojená	Nechte ji zkontrolovat a vyměnit kvalifikovaným elektroinstalatérem
	d. Obrácená polarita DC Ne	nechte kvalifikovaného elektroinstalatéra zkontrolovat a vyměnit pojistku, respektujte prosím správnou polaritu
5) Žádný výstup napětí a indikátor VOLTŮ v horní červené zóně	Vysoký vstup napětí Ujistěte	se, že je měnič připojen k baterii 12 V (24 V pro měnič 4000W/24V) a zkontrolujte regulaci systému nabíjení
6) Alarm slabé baterie zapnutý stále a indikátor VOLTŮ pod 10,5V (21V pro měnič 4000W/24V)	a. Špatné zapojení DC Použijte správný kabel a zajistěte pevná spojení
	b. Špatná kondice baterie Vyměňte baterii nebo použijte novou baterii
7) Žádný výstup napětí, indikátor NADMĚRNÉ TEPLOTY svítí a zatížení překračuje vstup proudu 4000W/250 ampér (nebo 125A pro měnič 4000W / 24V)	Vypnutí tepelnou ochranou	nechte měnič vychladnout a v případě požadovaného trvalého provozu snižte zatížení
8) Žádný výstup napětí, indikátor NADMĚRNÉ TEPLOTY svítí a zatížení je menší než vstup proudu 4000W/250 ampér (nebo 125A pro měnič 4000W/24V)	Vypnutí tepelnou ochranou	Ujistěte se, že ventilační otvory v měniči nejsou zablokované a snižte okolní teplotu.
Problémy Možné příčiny Řešení
9) Žádný výstup napětí a indikátor PŘETÍŽENÍ svítí	a. Zkrat nebo chyba zapojení	Zkontrolujte vedení AC kvůli možnému zkratu nebo nesprávné polaritě
	b. Velmi vysoké zatížení Odstraňte nebo snižte zatížení

Pokud měnič ani po využití výše uvedených odstranění problémů nefunguje, obrat'te se prosím na nás nebo nechte měnič zkontrolovat a případně vyměnit kvalifikovaným elektrotechnikem. Neotevírejte kryt ani neodřezávejte kabel.

POZOR:

Nepoužívejte měnič s následujícími nabíjecími spotřebiči:

Dva určité typy nabíječek pro malé nikl-kadmiové baterie se v případě připojení k měniči mohou poškodit:

a. Malé bateriové spotřebiče jako např. svítilny, holicí strojky a noční lampičky, které lze připojit přímo elektrické zásuvky pro dobití.
b. Určité nabíječky baterií pro akumulátorové bloky používané v ručním nářadí. Tyto nabíječky budou mít výstražný štítek upozorňující na přítomnost nebezpečných napětí na svorkách baterie.

Tento problém se u velké většiny bateriových přístrojů nevyskytne. Většina těchto přístrojů používá samostatnou nabíječku nebo transformátor, který se připojuje do elektrické zásuvky a generuje výstup nízkého napětí. Pokud štítek na adaptéru AC nebo nabíječce uvádí, že generuje výstup nízkého napětí AC nebo DC (méně než 30 voltů), měnič bude tento adaptér nebo nabíječku napájet bezpečně bez problémů.

POUŽIJTE SPRÁVNÉ ZAPOJENÍ A TYP BATERIE!

Pro většinu aplikací měniče 4000 W se doporučuje použít jednu velkou baterii s hlubokým cyklem vybití nebo více současně. Větší kapacita je lepší, neboť bude k dispozici více rezervní kapacity pro zamezení příliš velkého vybití baterie.

Doporučený vstup Ampér:

12V -> 366A

24V -> 183A

Doporučený spojovací kabel DC:

12V -> #38x2

24V -> #38x1

Bezpečnostní opatření:

Abyste snížili riziko úrazu elektrickým šokem, měl by být tento výrobek otevřen POUZE autorizovaným technikem, je-li to nezbytné. V případě, že dojde k závadě, odpojte výrobek ze sítě a od jiných zařízení. Výrobek

nevystavujte vodě nebo vlhkosti.

Údržba:

K čištění používejte pouze suchý hadřík. Nepoužívejte čisticí rozpouštědla ani abrazivní prostředky.

Záruka:

Jakékoli změny, modifikace nebo poškození zařízení v důsledku nesprávného zacházení se zařízením ruší platnost záruční smlouvy.

Obecné upozornění:

Design a specifikace výrobku mohou být změněny bez předchozího upozornění.

Všechna loga a obchodní názvy jsou registrované obchodní značky příslušných vlastníků a jsou chráněny zákonem.

Pro budoucí použití uschovejte tento návod a obal.

Upozornění:

Tento výrobek je označen tímto symbolem. To znamená, že se s výrobkem musí zacházet jako s nebezpečným elektrickým a elektronickým odpadem a nelze jej po skončení životnosti vyhazovat s běžným domácím odpadem. Pro likvidaci těchto výrobků existují zvláštní sběrná střediska.
