INV300WU12F - Elektrický měnič HQ - Bezplatný návod k obsluze

Typ produktu	Elektrický měnič (napěťový měnič)
Značka	HQ
Model	INV300WU12F
Rozměry (D x Š x V)	165 x 88 x 74 mm
Hmotnost	900 g
Vstupní napětí (DC)	12 V (rozsah 10-15 V)
Vstupní proud při plném zatížení	35 A
Vstupní proud v pohotovostním režimu	< 0,36 A
Výstupní napětí (AC)	230 V ±5%
Trvalý výstupní výkon	300 W
Výstupní výkon (30 min)	350 W
Špičkový výkon	600 W
Výstupní frekvence	50 Hz
Tvar výstupního průběhu	Modifikovaná sinusovka
Účinnost	> 90%
USB port (výstup)	5 V DC, 500 mA
Výstupní zásuvka	1x Schuko s ochranným kolíkem
Ochrana proti vybití baterie	Vypnutí při 10,5 V ±0,5 V
Tepelná ochrana	Zastavení při 60°C
Ochrana proti přetížení	Ano
Ochrana proti zkratu	Ano (AC výstup)
Ochrana proti přepólování	Ano, pojistkou
Pojistka (vstup zapalovače)	15 A
Chlazení	Vzduchovou konvekcí
Údržba	Čistěte suchým hadříkem. Nepoužívejte rozpouštědla.
Záruka	Záruka neplatí v případě úprav nebo nesprávného použití.

Často kladené otázky - INV300WU12F HQ

Jaké spotřebiče mohu připojit k měniči INV300WU12F?

Můžete připojit spotřebiče s celkovým výkonem nižším než 300 W trvale (350 W po dobu max. 30 minut). Patří sem počítače, televizory, lampy, rádia, nabíječky atd. Vyhněte se výkonným spotřebičům, jako jsou ledničky nebo elektrické nářadí.

Jak připojit měnič k autobaterii?

Zasuňte zástrčku do zapalovače v autě. Ujistěte se, že baterie je v dobrém stavu a motor běží při delším používání, aby nedošlo k úplnému vybití.

Co znamená blikající červená kontrolka LCD?

Blikající červená kontrolka znamená přetížení nebo přehřátí. Měnič se zastavil kvůli ochraně. Odpojte některé spotřebiče nebo nechte vychladnout před opětovným zapnutím.

Proč se měnič nezapne, i když je připojen?

Nejprve zkontrolujte pojistku v zástrčce zapalovače. Pokud je spálená, vyměňte ji za stejnou pojistku 15 A. Zkontrolujte také připojení a napětí baterie.

Mohu použít měnič s 24V baterií?

Ne, model INV300WU12F je určen pouze pro vstup 12 V. Existuje verze pro 24 V (INV300WU24F) pro 24V baterie.

Jak nabíjet zařízení přes USB port?

Jednoduše připojte USB kabel vašeho zařízení do USB portu měniče. Port poskytuje 5 V / 500 mA, ideální pro nabíjení chytrých telefonů, tabletů nebo jiných malých zařízení.

Co dělat, když se spustí alarm 'slabá baterie'?

Alarm signalizuje, že baterie dosahuje nízké úrovně (10,5 V). Nastartujte motor auta pro dobití baterie nebo snižte zátěž. Pokud napětí dále klesá, měnič se automaticky vypne.

Je měnič vodotěsný nebo odolný vůči vlhkosti?

Ne, musí být instalován v suchém, větraném prostředí, chráněném před vodou, olejem a přímým teplem. Nevystavujte dešti nebo vlhkosti.

Jak čistit měnič?

K čištění použijte suchý hadřík. Nikdy nepoužívejte rozpouštědla, abrazivní prostředky nebo tekutiny. Před čištěním jej odpojte.

Produkuje měnič čistý sinusový průběh?

Ne, tento model poskytuje modifikovanou sinusovku. To vyhovuje většině jednoduchých elektronických zařízení, ale nemusí být vhodné pro některá citlivá zařízení, jako jsou čerpadla nebo některé nabíječky.

NÁVOD K OBSLUZE INV300WU12F HQ

K napájení přenosných počítačů, rádií, malých televizorů, video/DVD přehrávačů, lampiček, faxů atd.

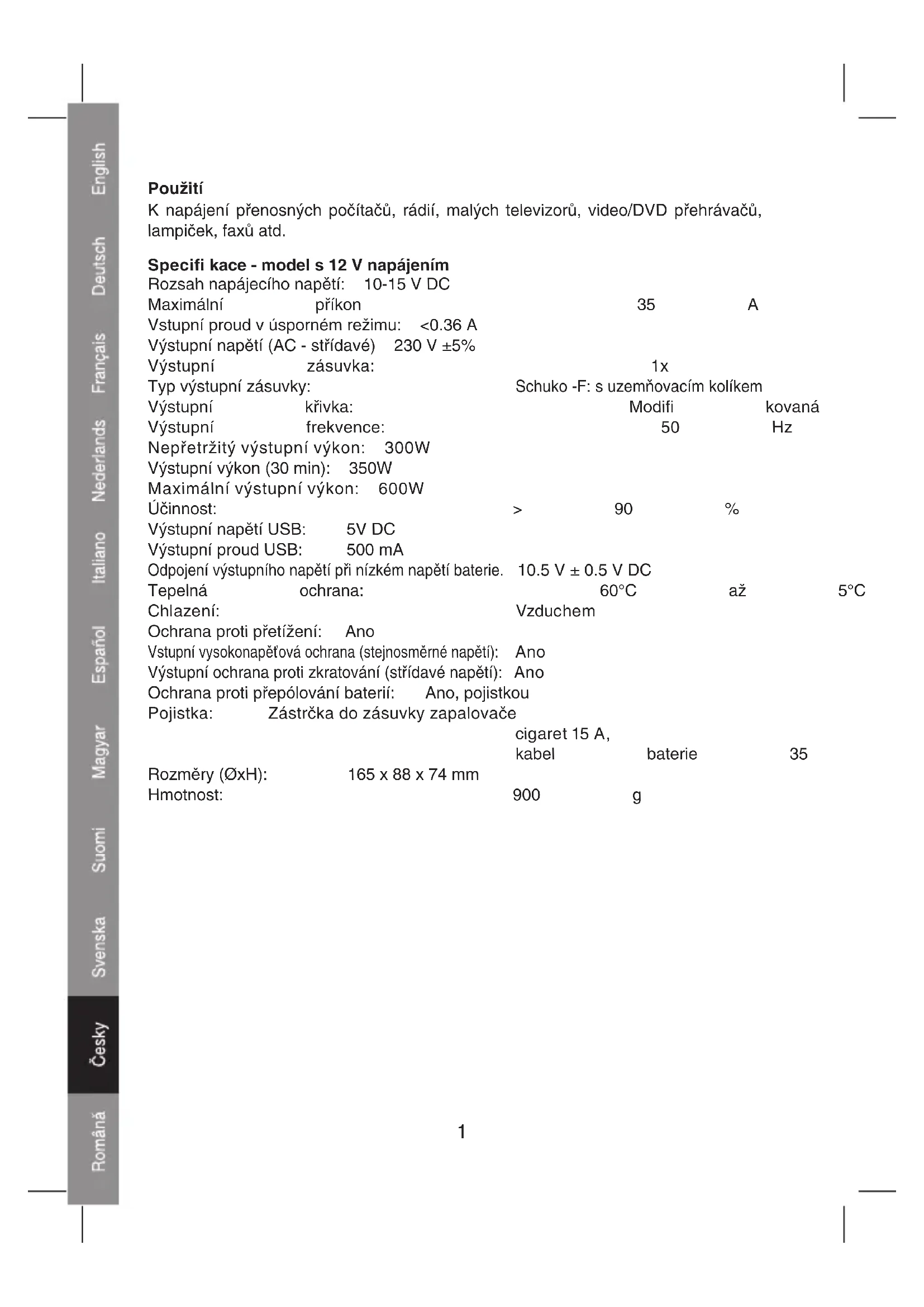

Specifi kace - model s 12 V napájením

Rozsah napájecího napětí: 10-15 V DC
Maximální příkon		35	A
Vstupní proud v úsporném režimu: <0.36 A
Výstupní napětí (AC - střídavé) 230 V ± 5%
Výstupní zásuvka:		1x
Typ výstupní zásuvky:		Schuko -F: s uzemňovacím kolíkem
Výstupní křivka:		Modifi	kovaná
Výstupní frekvence:		50	Hz
Nepřetržitý výstupní výkon: 300W
Výstupní výkon (30 min): 350W
Maximální výstupní výkon: 600W
Účinnost:	>	90	%
Výstupní napětí USB: 5V DC
Výstupní proud USB: 500 mA
Odpojení výstupního napětí při nízkém napětí baterie.	10.5 V ± 0.5 V DC
Tepelná ochrana:	60°C		až
Chlazení:	Vzduchem
Ochrana proti přetížení: Ano
Vstupní vysokonapěťová ochrana (stejnosměrné napětí): Ano
Výstupní ochrana proti zkratování (střídavé napětí): Ano
Ochrana proti přepólování baterií: Ano, pojistkou
Pojistka: Zástrčka do zásuvky zapalovače
	cigaret 15 A,kabel	baterie	35
Rozměry (∅xH): 165 x 88 x 74 mm
Hmotnost:	900	g

Specifi kace - model s 24 V napájením

Rozsah napájecího napětí: 20-30 V DC

Maximální příkon 15 A

Vstupní proud v úsporném režimu: <0.2 A

Výstupní napětí (AC - střídavé) 230 V ±5%

Výstupní zásuvka: 1x

Typ výstupní zásuvky: Schuko (-F: s uzemňovacím kolíkem)

Výstupní křivka: sinusoida

Výstupní frekvence: 50 Hz

Nepřetržitý výstupní výkon: 300W

Výstupní výkon (30 min): 350W

Maximální výstupní výkon: 600W

Efektivita: > 90 %

Výstupní napětí USB: 5V DC

Výstupní proud USB: 500 mA

Odpojení výstupního napětí při nízkém napětí baterie. 21 V ± 0.8 V DC

Tepelná ochrana: 60°C ± 5°C

Chlazení: Vzduchem

Ochrana proti přetížení: Ano

Vstupní vysokonapěťová ochrana (stejnosměrné napětí): Ano

Výstupní ochrana proti zkratování (střídavé napětí): Ano

Ochrana proti přepólování baterií: Ano, pojistkou

Pojistka: Zástrčka do zásuvky zapalovače

cigaret 10 A, kabel baterie 20 A

Rozměry (∅xH): 165 x 88 x 74 mm

Hmotnost: 900 g

Pokyny k obsluze:

1.

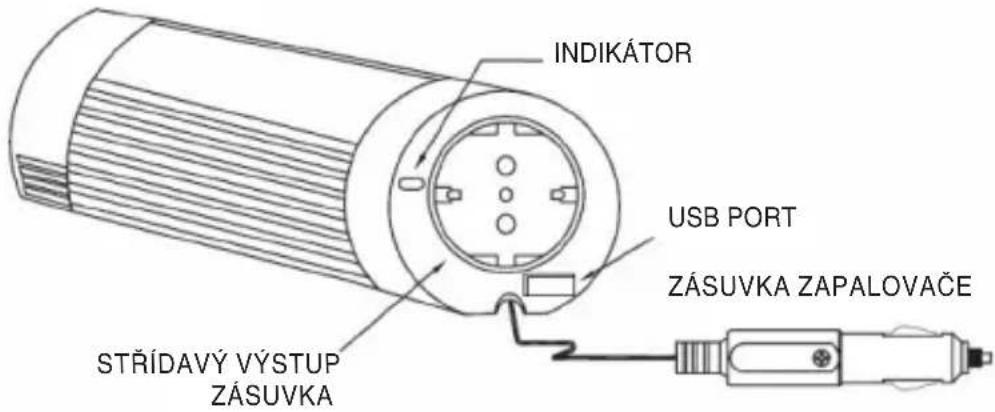

INDIKÁTOR USB PORT ZÁSUVKA ZAPALOVAČE STŘÍDAVÝ VÝSTUP ZÁSUVKA

2.

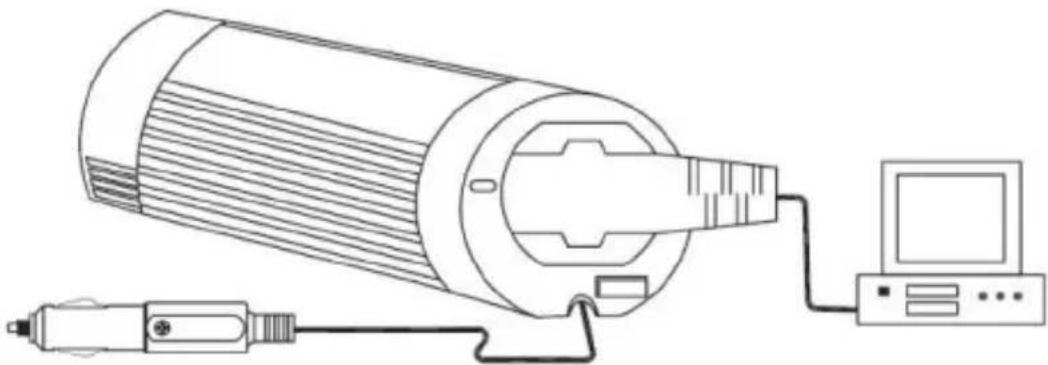

Při dlouhodobém použití měniče doporučujeme nechat běžet motor, aby se autobaterie úplně nevybila. Jakmile uslyšite zvukový signál upozorňující na nízkou kapacitu baterie, nastartujte vozidlo a nechte motor běžet.

Ujistěte se, aby příkon připojeného přístroje nepřekračoval maximální hodnoty dovoleného výstupního výkonu tohoto měniče (300 W nepřetržitě, 350 W na max. 30 minut)

1.

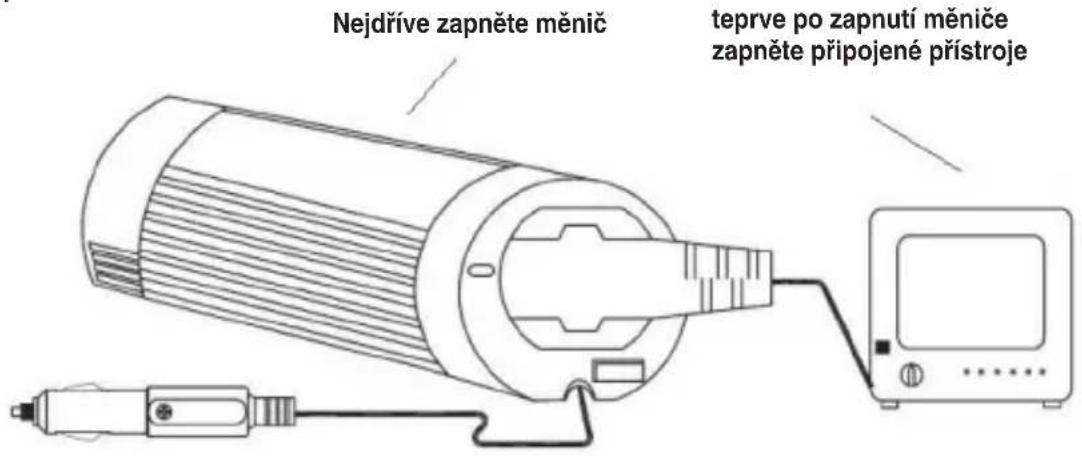

Nejdříve zapněte měnič teprve po zapnutí měniče zapněte připojené přístroje

Vždy zapněte nejdříve napájení měniče a teprve potom napájení spotřebiče.

1.

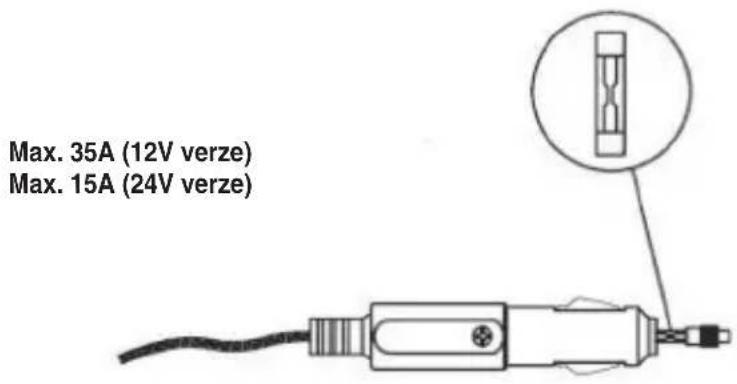

Max. 35A (12V verze) Max. 15A (24V verze)

Pokud při zapnutí měniče není na výstupu napětí a kontrolka napájení nesvítí, zkontrolujte pojistku v cigaretovém konektoru. Je-li pojistka spálená, vyměňte ji za novou se stejnou hodnotou.

5.

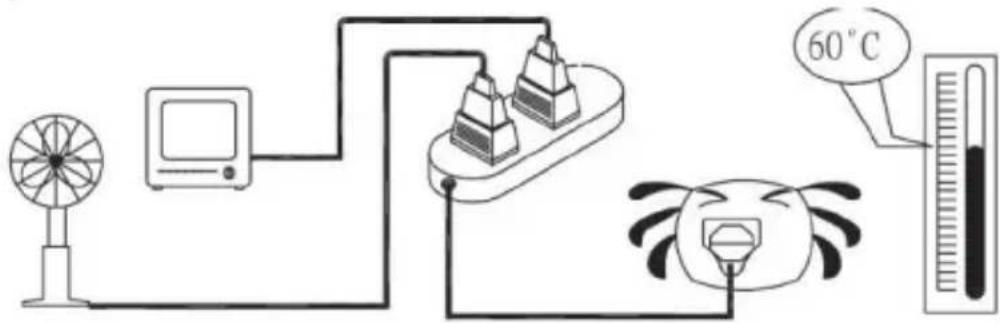

Pokud přesáhne celkový příkon připojených spotřebičů ve wattech výstupní výkon měniče nebo pokud měnič pracuje po dlouhou dobu a teplota dosáhne 60°C, ochranný obvod vypne výstupní napětí měniče.

6.

LED indikátor:

• Normální provoz: LED indikátor svítí zeleně
• Přetížení/Přehřátí: LED indikátor červeně bliká

7.

Díky zabudovanému portu USB se měnič stává víceúčelovým zařízením, které umožňuje nabíjet a napájet zařízení typu USB!

Problémy a odstranění

Pokud adaptér nepracuje správně, zkontrolujte následující, možné příčiny a jejich odstranění:

1) Špatný kontakt
- Očistěte kontakty

2) Adaptér není napájen
- Zkontrolujte nebo vyměňte pojistku
- Zkontrolujte zapojení vodičů

3) Přepálená pojistka

- Pojistka je umístěna ve 12 V cigaretovém konektoru DC. Vyměňte pojistku novou, se stejnými parametry.

4) Přerušení dodávky výstupního střídavého napětí z důvodu přetížení měniče.

• Zajistěte, aby trvalé celkové zatížení připojenými přístroji nepřekročilo 100 W.

5) Přerušení dodávky výstupního střídavého napětí z důvodu přehřátí měniče.

- Při dlouhodobém přetížení měniče vypne ochranný obvod výstupní napě a chrání tak měnič před poškozením nadměrným teplem. Pokud se tak stane, postupujte následovně:

(A) Vypněte hlavní vypínač měniče.
(B) Snižte odběr odpojením některého ze spotřebičů nebo počkejte až adaptér vychladne.
(C) Zapněte hlavní vypínač měniče.

6) Odpojení výstupního napětí měniče při nízkém napětí baterie.

- Dobijte baterii a můžete pokračovat v používání.

Upozornění!

Používejte adaptér pouze v prostředí:

1. S dostatečným odvětráním.
2. Chraňte adaptér před přímým sluneční zářením. Nepoužívejte v blízkosti topných těles.
3. Chraňte před dětmi.
4. Chraňte před tekutinami, vlhkostí, mastnotami a oleji.
5. Nepoužívejte v přítomnosti hořlavých látek.

PROHLÁŠENÍ O SHODĚ

Společnost

Nedis B.V.

De Tweeling 28

závazně prohlašuje že produkt;

Značka: HQ

Model: HQ-INV300WU-12, HQ-INV300WU-24

Popis: 300W měnič stejnosměrného proudu na střídavý s modifi kovanou sinusovkou a usb výstupem

Splňuje následující normy a nařízení;

e-Mark (72/245/CEE, 2006/28/CE): e13*72/245*2006/28*3948*00

EMC (89/336/EEC):

EN 61000-6-3:2001 / EN 61000-6-1:2001

Dodržením těchto směrnic lze tento výrobek používat ve všech zemích EU a zemích Evropského sdružení volného obchodu (EFTA).

Společnost Nedis BV není odpovědná za použití tohoto výrobku mimo země Evropské unie a země EFTA.

's-Hertogenbosch, 17-08-2007

Paní J. Gilad

Vedoucí nákupního oddělení

Bezpečnostní opatření:

Abyste zabránili riziku poranění elektrickým proudem, svěřte odkrytování a případnou opravu zařízení POUZE kvalifi kovanému servisnímu technikovi/středisku. Při problému s činností měniče odpojte výrobek od zdroje napájení i ostatní připojená zařízení.

Údržba:

K čištění používejte pouze suchý hadřík. Nepoužívejte rozpouštědla ani abrazivní materiály.

Záruka:

Jakékoli změny, úpravy nebo poškození zařízení v důsledku nesprávného zacházení s tímto výrobkem ruší platnost záruční smlouvy.

Obecná upozornění:

Design a specifi kace výrobku mohou být změněny bez předchozího upozornění.

Všechna loga a obchodní značky jsou registrované značky příslušných vlastníků a jsou chráněny zákonem.

Upozornění:

Tento výrobek je označen následujícím symbolem. To znamená, že s výrobkem je nutné zacházet jako s nebezpečným elektrickým a elektronickým odpadem a nelze jej po skončení životnosti vhazovat do běžného domácího odpadu. Pro tyto výrobky existuje zvláštní síť sběrných středisek.

Copyright © (Autorská práva)

HQ

HQ-INV300WU-12 HQ-INV300WU-24
