Tuotetyyppi	Sähköinen invertteri (jännitemuunnin)
Merkki	HQ
Malli	INV300WU12F
Mitat (P x L x K)	165 x 88 x 74 mm
Paino	900 g
Tulojännite (DC)	12 V (alue 10-15 V)
Tulovirta täydellä kuormalla	35 A
Tulovirta valmiustilassa	< 0,36 A
Lähtöjännite (AC)	230 V ±5%
Jatkuva lähtöteho	300 W
Lähtöteho (30 min)	350 W
Huipputeho	600 W
Lähtötaajuus	50 Hz
Lähtöaaltomuoto	Muokattu siniaalto
Hyötysuhde	> 90%
USB-portti (lähtö)	5 V DC, 500 mA
Lähtöpistorasia	1x Schuko maadoitusnastalla
Heikko akun suojaus	Katkaisu 10,5 V ±0,5 V
Lämpösuojaus	Pysäytys 60 °C
Ylikuormitussuojaus	Kyllä
Oikosulkusuojaus	Kyllä (AC-lähtö)
Käänteisen napaisuuden suojaus	Kyllä, sulakkeella
Sulake (tupakansytyttimen liitäntä)	15 A
Jäähdytys	Ilmankonvektio
Huolto	Puhdista kuivalla liinalla. Älä käytä liuottimia.
Takuu	Takuu ei ole voimassa, jos laitetta on muutettu tai käytetty väärin.

Usein kysytyt kysymykset - INV300WU12F HQ

Mitä laitteita voin kytkeä INV300WU12F-invertteriin?

Voit kytkeä laitteita, joiden kokonaisteho on alle 300 W jatkuvasti (350 W enintään 30 minuuttia). Tähän kuuluvat tietokoneet, televisiot, lamput, radiot, laturit jne. Vältä suuritehoisia laitteita, kuten jääkaappeja tai sähkötyökaluja.

Kuinka kytken invertterin auton akkuun?

Työnnä tupakansytyttimen pistoke auton tupakansytyttimeen. Varmista, että akku on hyvässä kunnossa ja moottori käy pitkäaikaisessa käytössä, jotta akku ei tyhjene täysin.

Mitä punainen vilkkuva LCD-merkkivalo tarkoittaa?

Punainen vilkkuva valo osoittaa ylikuormitusta tai ylikuumenemista. Invertteri on pysähtynyt suojautuakseen. Irrota joitain laitteita tai anna jäähtyä ennen uudelleenkäynnistystä.

Miksi invertteri ei kytkeydy päälle, vaikka se on kytketty?

Tarkista ensin tupakansytyttimen pistokkeen sulake. Jos se on palanut, vaihda se samanlaiseen 15 A sulakkeeseen. Tarkista myös liitännät ja akun jännite.

Voinko käyttää invertteriä 24 V:n akulla?

Ei, malli INV300WU12F on suunniteltu 12 V tulolle. Saatavilla on 24 V -versio (INV300WU24F) 24 V:n akuille.

Kuinka lataan laitetta USB-portin kautta?

Kytke laitteesi USB-kaapeli invertterin USB-porttiin. Portti tarjoaa 5 V / 500 mA, sopii älypuhelimien, tablettien ja muiden pienten laitteiden lataamiseen.

Mitä tehdä, jos 'heikko akku' -hälytys aktivoituu?

Hälytys ilmaisee, että akun jännite on matala (10,5 V). Käynnistä auton moottori lataamaan akkua tai vähennä kuormaa. Jos jännite laskee edelleen, invertteri sammuu automaattisesti.

Onko invertteri vedenpitävä tai kosteudenkestävä?

Ei, se on asennettava kuivaan, tuuletettuun tilaan, suojassa vedeltä, öljyltä ja suoralta lämmöltä. Älä altista sateelle tai kosteudelle.

Kuinka puhdistan invertterin?

Käytä kuivaa liinaa laitteen puhdistamiseen. Älä koskaan käytä liuottimia, hankaavia aineita tai nesteitä. Irrota se verkosta ennen puhdistusta.

Tuottaako invertteri puhdasta siniaaltoa?

Ei, tämä malli tuottaa muokattua siniaaltoa. Se sopii useimmille yksinkertaisille elektronisille laitteille, mutta ei välttämättä toimi herkkien laitteiden, kuten pumppujen tai joidenkin laturien kanssa.

KÄYTTÖOHJE INV300WU12F HQ

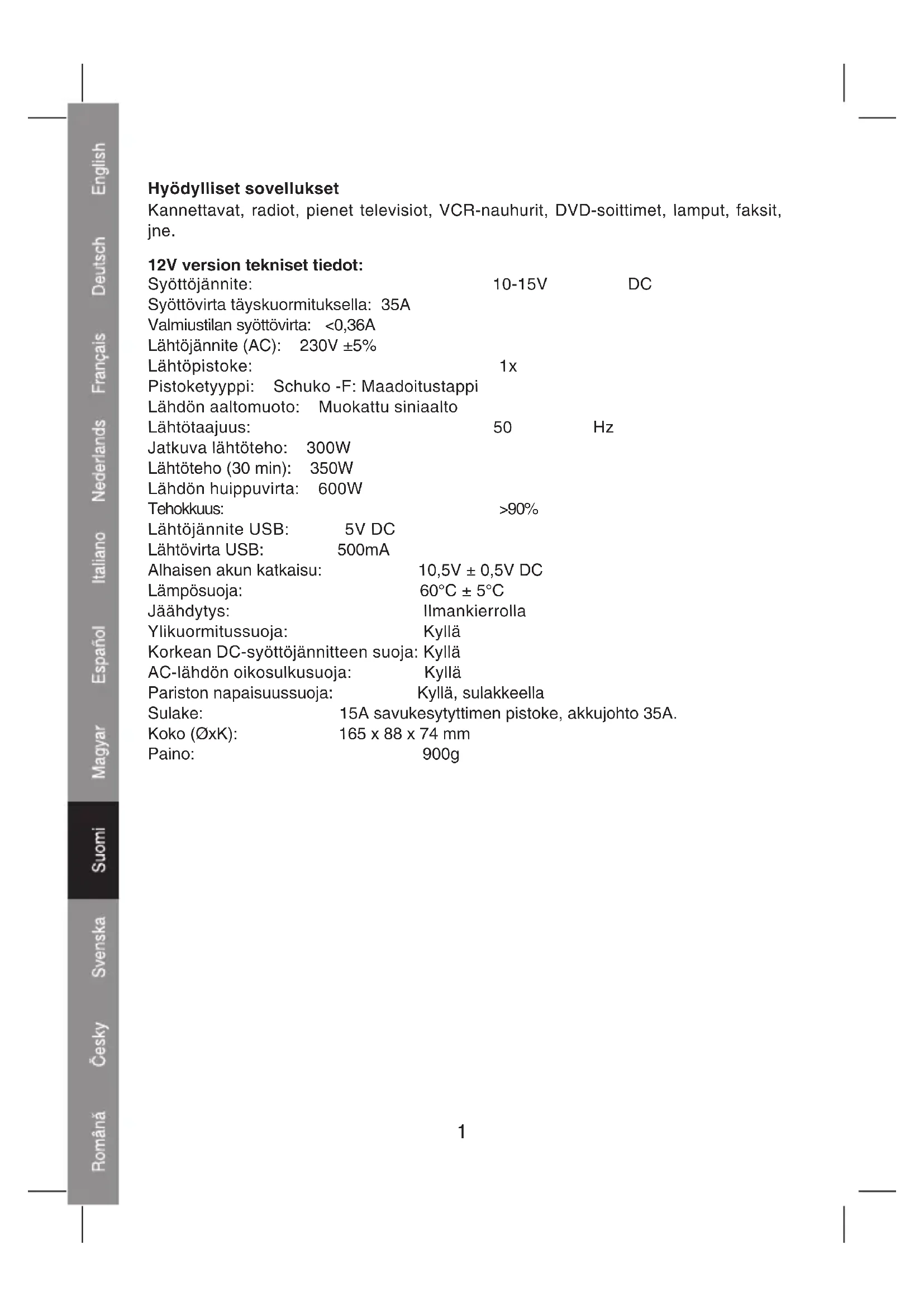

Hyödylliset sovellukset

Kannettavat, radiot, pienet televisiot, VCR-nauhurit, DVD-soittimet, lamput, faksit, jne.

12V version tekniset tiedot:

Syöttöjännite:	10-15V	DC
Syöttövirta täyskuormituksella: 35A
Valmiustilan syöttövirta: <0,36A
Lähtöjännite (AC): 230V ± 5%
Lähtöpistoke:	1x
Pistoketyyppi: Schuko -F: Maadoitustappi
Lähdön aaltomuoto: Muokattu siniaalto
Lähtötaajuus:	50	Hz
Jatkuva lähtöteho: 300W
Lähtöteho (30 min): 350W
Lähdön huippuvirta: 600W
Tehokkuus:	>90%
Lähtöjännite USB: 5V DC
Lähtövirta USB: 500mA
Alhaisen akun katkaisu:	10,5V ± 0,5V DC
Lämpösuoja:	60°C ± 5°C
Jäähdytys:	Ilmankierrolla
Ylikuormitussuoja:	Kyllä
Korkean DC-syöttöjännitteen suoja: Kyllä
AC-lähdön oikosulkusuoja:	Kyllä
Pariston napaisuussuoja:	Kyllä, sulakkeella
Sulake:	15A savukesytyttimen pistoke, akkujohto 3
Koko (∅xK):	165 x 88 x 74 mm
Paino:	900g

24V version tekniset tiedot

Syöttöjännite: 20-30V DC

Syöttövirta täyskuormituksella: 15A

Valmiustilan syöttövirta: <0,2A

Lähtöjännite (AC): 230V ±5%

Lähtöpistoke: 1x

Pistoketyyppi: Schuko (-F: Maadoitustappi)

Lähdön aaltomuoto: Aito siniaalto

Lähtötaajuus: 50 Hz

Jatkuva lähtöteho: 300W

Lähtöteho (30 min): 350W

Lähdön huippuvirta: 600W

Tehokkuus: >90%

Lähtöjännite USB: 5V DC

Lähtövirta USB: 500mA

Alhaisen akun katkaisu: 21V ± 0,8V DC

Lämpösuoja: 60^ ± 5^

Jäähdytys: Ilmankierrolla

Ylikuormitussuoja: Kyllä

Korkean DC-syöttöjännitteen suoja: Kyllä

AC-lähdön oikosulkusuoja: Kyllä

Pariston napaisuussuoja: Kyllä, sulakkeella

Sulake: 10A savukesytyttimen pistoke, akkujohto 20A.

Koko (∅xK): 165 x 88 x 74 mm

Paino: 900g

Käyttöohjeet:

1.

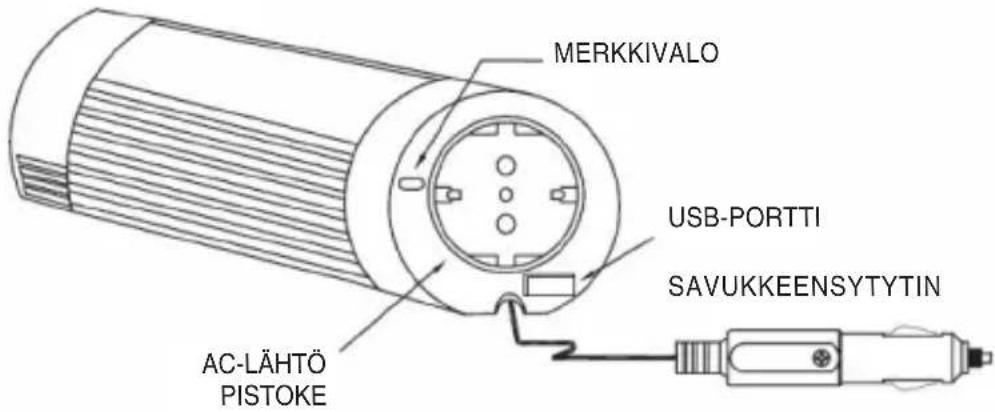

MERKKIVALO USB-PORTTI SAVUKKEENSYTYTIN AC-LÄHTÖ PISTOKE

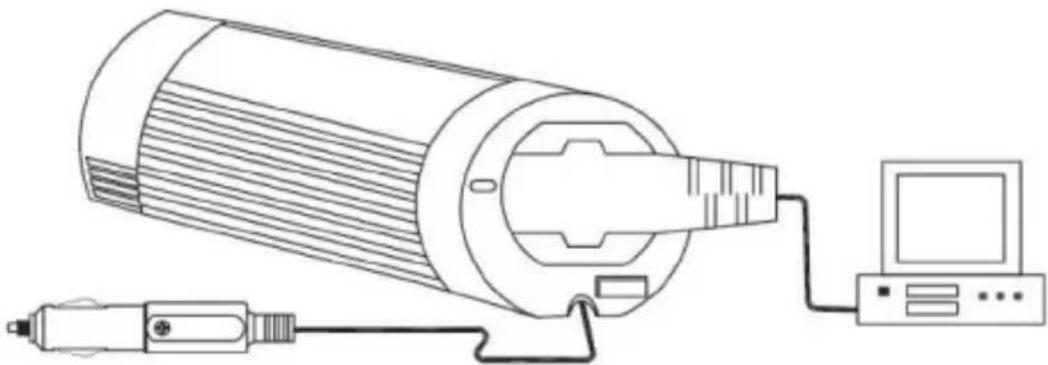

2.

Kun laitetta käytetään pitempiä aikajaksoja, ajoneuvon moottori kannattaa pitää käynnissä, jotta akku ei purkautuisi täysin. Kun alhaisen akun hälytys aktivoituu, käynnistä auton moottori jatkaaksesi muuntimen ja siihen liitettyjen varusteiden käyttöä.

Varmista, että liitettyjen laitteiden vaatima maksmiteho ei ylitä muuntimen lähtötehoa (300 W jatkuvasti, 350 W enintään 30 minuutin ajan).

1.

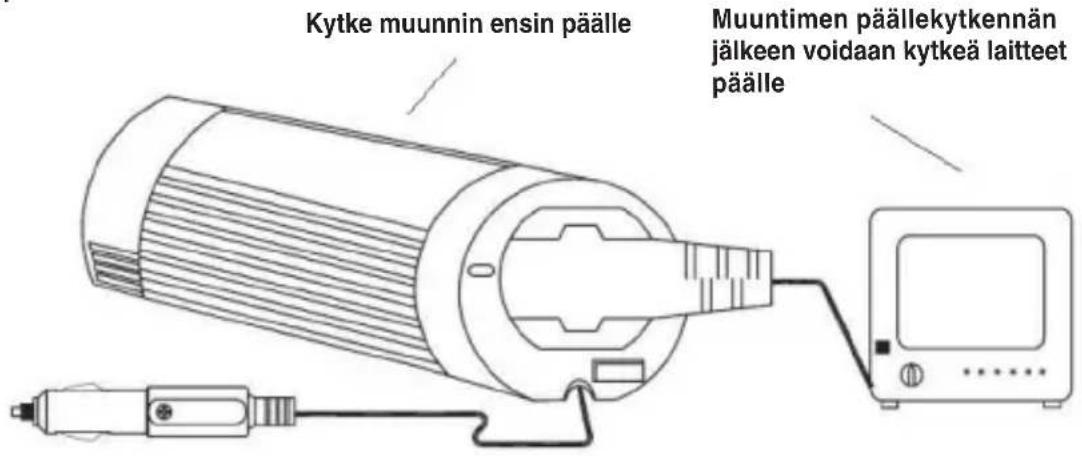

Kytke muunnin ensin päälle Muuntimen päällekytkennän jälkeen voidaan kytkeä laitteet päälle

Varmista aina, että muuntimen virta kytketään ensin päälle, ennen liitetyn varustuksen virran kytkentää.

1.

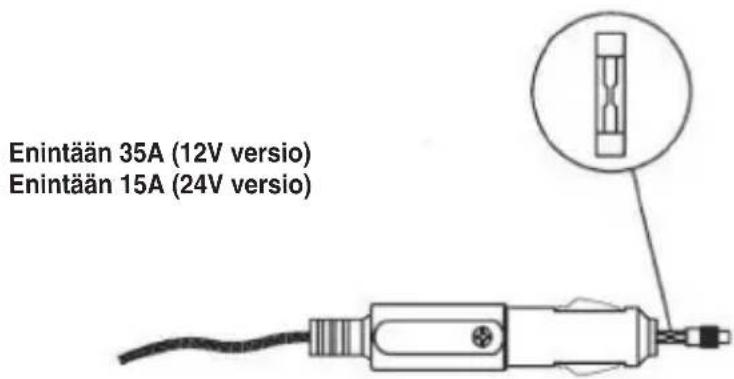

Enintään 35A (12V versio) Enintään 15A (24V versio)

Kun muunnin ja tehomittari eivät toimi, mutta virta on päällä, tarkista savukkeensytyttimen sulake. Jos sulake on vaurioitunut, vaihda se vastaavaan sulakkeeseen.

5.

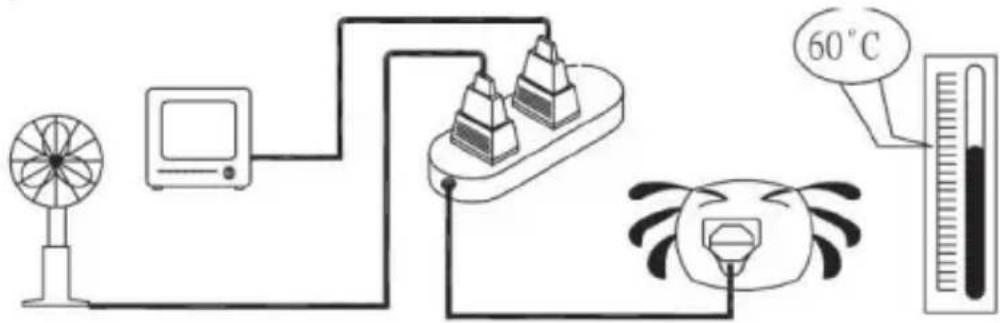

Kun liitettyjen laitteiden kokonaisteho ylittää muuntimen lähtökapasiteetin tai kun muunnin käy pitkän aikaa ja lämpötila saavuttaa 60°C, muuntimen suojauspiiri katkaisee virransyötön.

6.

LED-merkkivalo:

• Normaalissa käytössä: LED-merkkivalossa palaa vihreä valo.
• Ylikuormitus/ylikuumeneminen: LED-merkkivalossa palaa punainen valo ja se vilkkuu.

7.

Sisäänrakennettu USB-portti tekee tästä muuntimesta erityisen monipuolisen, se mahdollistaa USB-laitteiden latauksen ja käytön!

Vianmääritys

Jos muunnin ei toimi oikein, siihen voi olla monia eri syitä:

1) Huono yhteys

• Puhdista liitososat huolellisesti

2) Muuntimessa ei ole virtaa

• Tarkista auton sulake, vaihda vaurioitunut sulake

• Tarkista johtojen kytkennät

3) Sulake on palanut

- Sulake sijaitsee DC (savuke) -tulpassa. Vaihda sulake samanarvoiseen ja vastaavaan sulakkeeseen

4) AC-lähtötehon katkaisu ylikuormituksen takia

• Varmista, ettei liitettyjen laitteiden jatkuva kokonaiskuormitus ylitä 100 wattia

5) AC-lähtötehon katkaisu ylikuumenemisen takia

- Kuormituksen ollessa korkea pitkiä aikoja, muunnin katkaisee lähtötehon, jotta ylikuumenemisen aiheuttamat vauriot vältettäisiin. Jos näin käy, toimi seuraavasti:

(A) Kytke muuntimen virta pois

(B) Vähennä koneen kuormitusta, ts. irrota joitakin siihen kytkettyjä laitteita tai odota kunnes muunnin jäähtyy.

(C) Kytke muuntimen virta päälle

6) Alhaisen akun katkaisu

- Lataa akku ja jatka käyttöä.

Huomio!

Aseta muunnin aina seuraavanlaiseen ympäristöön:

1. Hyvin tuuletettu tila

2. Suojaa auringonvalolta ja lämmöltä

3. Pidä lasten ulottumattomissa

4. Suojaa vedeltä, kosteudelta, öljyltä ja rasvalta

5. Pidä kaukana syttyvistä aineista

VAATIMUSTENMUKAISUUSVAKUUTUS

Me,

Nedis B.V.

De Tweeling 28

Sähköposti: [e-mail]

vakuutamme vastuunalaisena, että tuote;

Tuotenimi: HQ

Malli: HQ-INV300WU-12, HQ-INV300WU-24

Kuvaus: 300 W Muokatun siniaallon DC-AC -muunnin USB-portilla

Täyttää seuraavat standardit:

e-Merkintä (72/245/EY, 2006/28/EY): e13*72/245*2006/28*3948*00

EMC (89/336/EY):

EN 61000-6-3:2001 / EN 61000-6-1:2001

Kyseisten standardien mukaisesti tätä tuotetta voidaan käyttää kaikissa EU- ja EFTA-maissa.

Nedis BV ei ota vastuuta tämän tuotteen käytöstä Euroopan Unionin & EFTA-maiden ulkopuolella.

's-Hertogenbosch, 17.08.2007

Mrs. J. Gilad

Toimitusjohtaja

Turvallisuuteen liittyvät varoitukset:

Sähköiskuvaaran välttämiseksi tämän laitteen saa avata huollon yhteydessä VAIN valtuutettu teknikko. Kytke laite pois verkkovirrasta ja muista laitteista, jos ongelmia esiintyy.

Huolto:

Puhdista ainoastaan kuivalla kankaalla. Älä käytä liuottimia tai hioma-aineita.

Takuu:

Takuu ja vastuuvelvollisuus mitätöityy, jos tuote vaurioituu siihen tehtyjen muutoksien tai sen väärinkäytön takia.

Yleistä:

Muutoksia malliin ja teknisiin ominaisuuksiin voidaan tehdä ilmoituksetta.

Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityjä tuotemerkkejä ja niitä on käsiteltävä sellaisina.

Huomio:

Tuote on varustettu tällä merkillä. Se merkitsee, ettei käytettyjä sähkö- tai elektronisia tuotteita saa hävittää kotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen keräysjärjestelmä.

Copyright ©

HQ

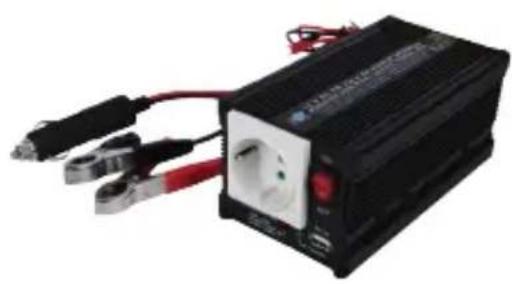

HQ-INV300WU-12 HQ-INV300WU-24
