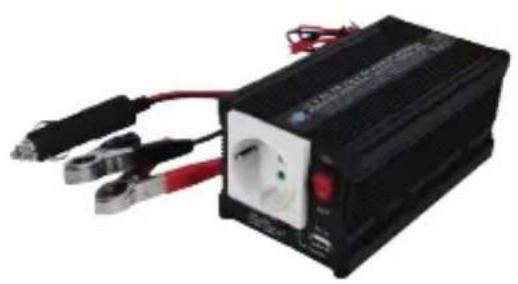

Tipo di prodotto	Inverter elettrico (convertitore di tensione)
Marca	HQ
Modello	INV300WU12F
Dimensioni (L x l x H)	165 x 88 x 74 mm
Peso	900 g
Tensione di ingresso (c.c.)	12 V (range 10-15 V)
Corrente di ingresso a pieno carico	35 A
Corrente di ingresso in standby	< 0,36 A
Tensione di uscita (c.a.)	230 V ±5%
Potenza di uscita continua	300 W
Potenza di uscita (30 min)	350 W
Potenza di picco	600 W
Frequenza di uscita	50 Hz
Forma d'onda di uscita	Sinusoide modificata
Rendimento	> 90%
Porta USB (uscita)	5 V c.c., 500 mA
Presa di uscita	1x Schuko con contatto di terra
Protezione batteria scarica	Interruzione a 10,5 V ±0,5 V
Protezione termica	Spegnimento a 60°C
Protezione contro sovraccarichi	Sì
Protezione cortocircuito	Sì (uscita c.a.)
Protezione inversione polarità	Sì, con fusibile
Fusibile (ingresso accendisigari)	15 A
Raffreddamento	A convezione d'aria
Manutenzione	Pulire con un panno asciutto. Non utilizzare solventi.
Garanzia	Garanzia non valida in caso di modifica o uso scorretto.

Domande frequenti - INV300WU12F HQ

Quali apparecchi posso collegare all'inverter INV300WU12F?

È possibile collegare apparecchi con una potenza totale inferiore a 300 W in continuo (350 W per max 30 minuti). Ciò include computer, televisori, lampade, radio, caricabatterie, ecc. Evitare apparecchi ad alta potenza come frigoriferi o utensili elettrici.

Come collegare l'inverter a una batteria dell'auto?

Inserire la presa accendisigari nell'accendisigari dell'auto. Assicurarsi che la batteria sia in buone condizioni e che il motore sia acceso per un uso prolungato per evitare una scarica completa.

Cosa significa la spia LCD rossa lampeggiante?

Una spia rossa lampeggiante indica un sovraccarico o un surriscaldamento. L'inverter si è spento per proteggersi. Scollegare alcuni apparecchi o lasciare raffreddare prima di riavviare.

Perché l'inverter non si accende anche se è collegato?

Controllare prima il fusibile nella presa accendisigari. Se è bruciato, sostituirlo con un fusibile identico da 15 A. Verificare anche i collegamenti e la tensione della batteria.

Posso utilizzare l'inverter con una batteria da 24 V?

No, il modello INV300WU12F è progettato per un ingresso 12 V solo. Esiste una versione da 24 V (INV300WU24F) per batterie da 24 V.

Come caricare un dispositivo tramite la porta USB?

Collegare semplicemente il cavo USB del dispositivo alla porta USB dell'inverter. La porta fornisce 5 V / 500 mA, ideale per caricare smartphone, tablet o altri piccoli dispositivi.

Cosa fare se scatta l'allarme 'batteria scarica'?

L'allarme indica che la batteria ha raggiunto un livello basso (10,5 V). Avviare il motore dell'auto per ricaricare la batteria o ridurre il carico. Se la tensione continua a scendere, l'inverter si spegnerà automaticamente.

L'inverter è impermeabile o resistente all'umidità?

No, deve essere installato in un ambiente asciutto, ventilato, al riparo da acqua, olio e calore diretto. Non esporre a pioggia o umidità.

Come pulire l'inverter?

Utilizzare un panno asciutto per pulire l'apparecchio. Non utilizzare mai solventi, prodotti abrasivi o liquidi. Scollegarlo prima di qualsiasi pulizia.

L'inverter produce un'onda sinusoidale pura?

No, questo modello eroga una sinusoide modificata. È adatto alla maggior parte dei semplici apparecchi elettronici, ma potrebbe non essere adatto per alcune apparecchiature sensibili come pompe o alcuni caricabatterie.

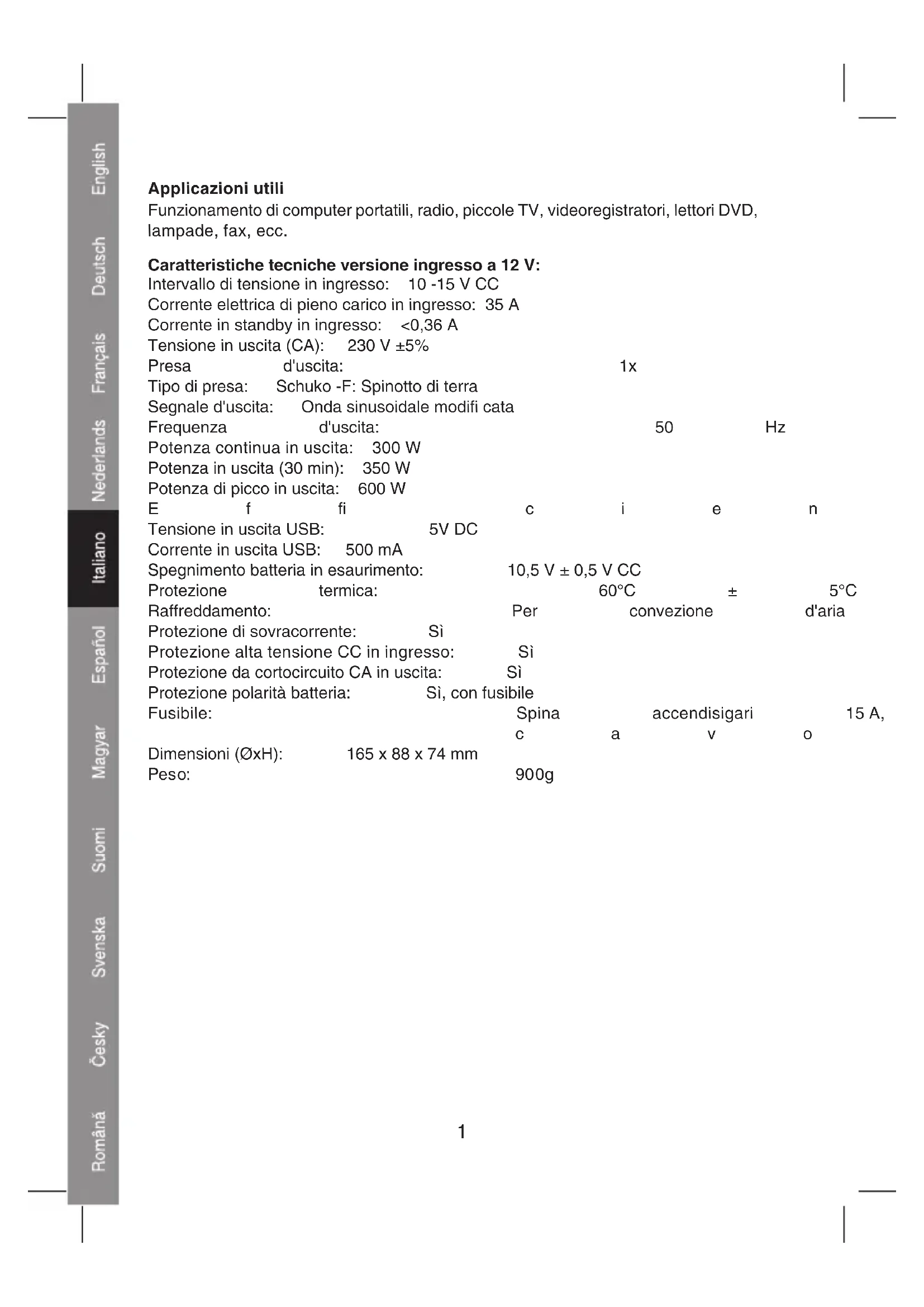

MANUALE UTENTE INV300WU12F HQ

Funzionamento di computer portatili, radio, piccole TV, videoregistratori, lettori DVD, lampade, fax, ecc.

Caratteristiche tecniche versione ingresso a 12 V:

Intervallo di tensione in ingresso: 10 -15 V CC

Corrente elettrica di pieno carico in ingresso: 35 A

Corrente in standby in ingresso: <0,36 A

Tensione in uscita (CA): 230 V ±5%

Presa d'uscita: 1x

Tipo di presa: Schuko -F: Spinotto di terra

Segnale d'uscita: Onda sinusoidale modifi cata

Frequenza d'uscita: 50 Hz

Potenza continua in uscita: 300 W

Potenza in uscita (30 min): 350 W

Potenza di picco in uscita: 600 W

E f fi c i e n

Tensione in uscita USB: 5V DC

Corrente in uscita USB: 500 mA

Spegnimento batteria in esaurimento: 10,5 V ± 0,5 V CC

Protezione termica: 60°C ± 5°C

Raffreddamento: Per convezione d'aria

Protezione di sovracorrente: Sì

Protezione alta tensione CC in ingresso: Sì

Protezione da cortocircuito CA in uscita: Sì

Protezione polarità batteria: Sì, con fusibile

Fusibile: Spina accendisigari 15 A,

c a v o

Dimensioni (ØxH): 165 x 88 x 74 mm

Peso: 900g

Caratteristiche tecniche versione ingresso a 24 V:

Intervallo di tensione in ingresso: 20-30 V CC

Corrente elettrica di pieno carico in ingresso: 15A

Corrente in standby in ingresso: <0,2 A

Tensione in uscita (CA): 230 V ±5%

Presa d'uscita: 1x

Tipo di presa: Schuko (-F: Spinotto di terra)

Segnale d'uscita: Onda sinusoidale pura

Frequenza d'uscita: 50 Hz

Potenza continua in uscita: 300 W

Potenza in uscita (30 min): 350 W

Potenza di picco in uscita: 600 W

E f fi c i e

Tensione in uscita USB: 5 V DC

Corrente in uscita USB: 500 mA

Spegnimento batteria in esaurimento: 21 V ± 0,8 V CC

Protezione termica: 60°C ±

Raffreddamento: Per convezione

Protezione di sovracorrente: Sì

Protezione alta tensione CC in ingresso: Sì

Protezione da cortocircuito CA in uscita: Sì

Protezione polarità batteria: Sì, con fusibile

Fusibile: Spina accendisigari c a v

Dimensioni (∅xH): 165 x 88 x 74 mm

P e s o :

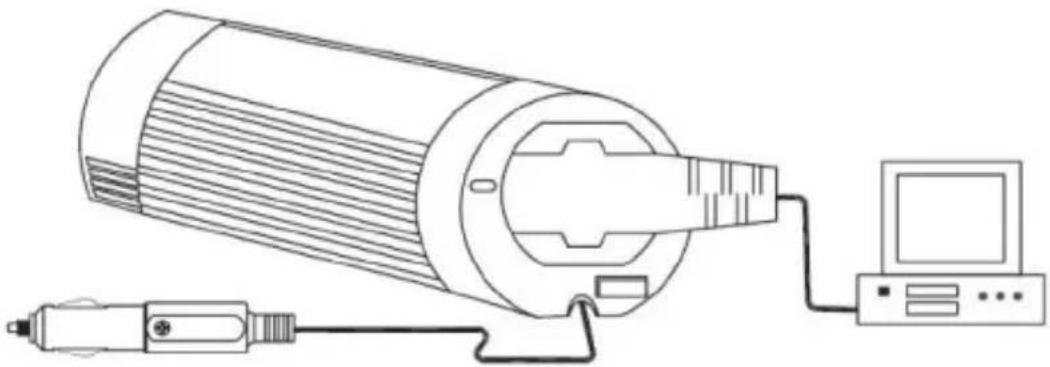

Istruzioni operative:

1.

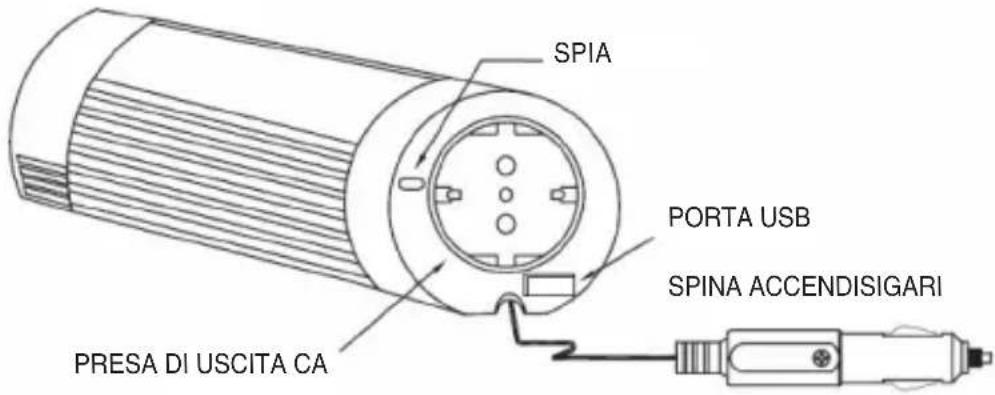

SPIA PORTA USB SPINA ACCENDISIGARI PRESA DI USCITA CA

2.

Se si usa per periodi particolarmente lunghi, si consiglia di tenere in moto il motore dell'auto, per evitare l'esaurimento della batteria. Quando scatta l'allarme per batteria in esaurimento, avviare il motore dell'auto per continuare ad usare l'inverter e gli apparecchi connessi.

Verifi care che la richiesta massima di alimentazione delle apparecchiature collegate non superi la potenza in uscita di questo inverter (300 W continuamente, 350 W per un massimo di 30 minuti)

1.

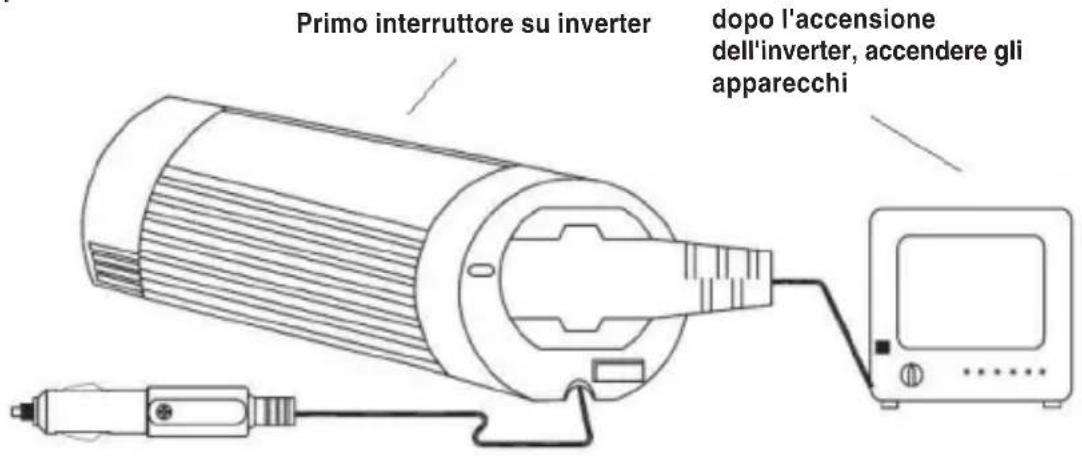

Primo interruttore su inverter dopo l'accensione dell'inverter, accendere gli apparecchi

Inserire sempre innanzitutto l'alimentazione dell'inverter, prima di quella dell'apparecchiatura collegata.

1.

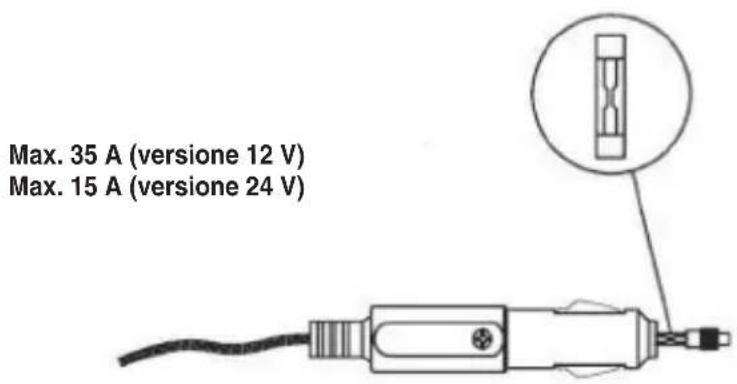

Max. 35 A (versione 12 V) Max. 15 A (versione 24 V)

Se l'inverter e la spia dell'alimentazione non funzionano mentre l'alimentazione è inserita, controllare il fusibile nella spina accendisigari. Se il fusibile risulta bruciato, sostituirlo con uno uguale.

5.

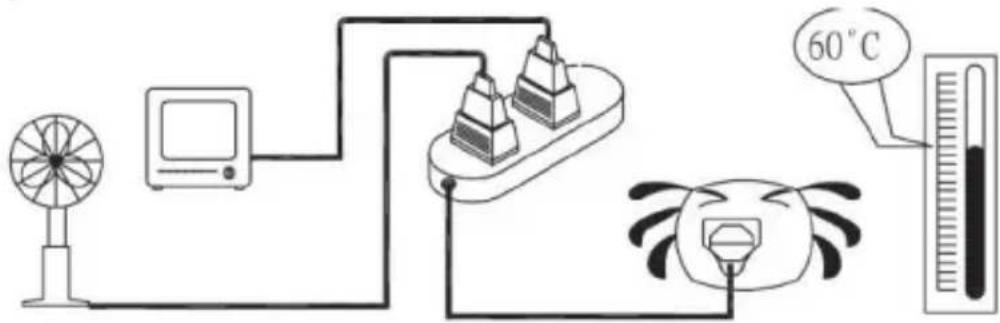

Quando la somma di watt degli apparecchi collegati supera la capacità in uscit dell'inverter o quando l'inverter funziona a lungo e la temperatura raggiunge 60°C, l'inverter sarà spento dal circuito di protezione.

6.

Spia LED.

- Con l'uso normale: Il LED è verde

- Sovraccarico / Surriscaldamento: II LED è rosso e lampeggia

7.

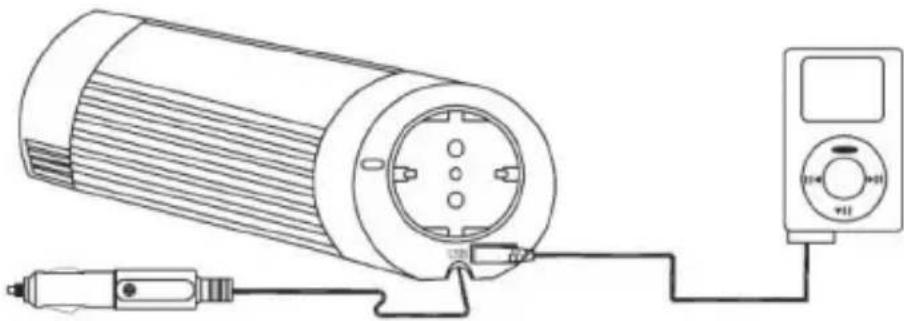

La porta USB incorporata rende questo inverter estremamente versatile, consentendo di caricare e alimentare i dispositivi USB!

Risoluzione dei problemi

Se l'inverter non funziona correttamente, le cause possono essere molteplici:

1) Contatti insuffi cienti

- Pulire accuratamente le parti a contatto

2) L'inverter non riceve l'alimentazione

- Controllare il fusibile dell'auto, sostituire il fusibile danneggiato

- Controllare il collegamento dei fi li

3) Il fusibile è bruciato

- Il fusibile si trova nella spina CC (accendisigari). Sostituire il fusibile con uno uguale di valore equivalente

4) Arresto uscita CA determinato da sovraccarico

• Controllare che il carico continuo degli apparecchi connessi non superi i 100 watt

5) Arresto uscita CA determinato da surriscaldamento

- Nel caso di carichi pesanti per periodi prolungati, l'inverter interromperà l'uscita per prevenire danni da surriscaldamento. In questo caso, procedere come segue:

(A) Disattivare l'interruttore dell'alimentazione dell'inverter

(B) Ridurre il carico della macchina, ovvero scollegare qualcuno de apparecchi o attendere il raffreddamento dell'inverter.

(C) Attivare l'interruttore dell'alimentazione dell'inverter.

6) Spegnimento batteria in esaurimento

- Ricaricare la batteria e riprendere il funzionamento.

Attenzione!

Posizionare sempre l'inverter in un ambiente con le seguenti caratteristiche:

1. Ben aerato

2. Non esposto a luce solare diretta o fonte di calore

3. Fuori dalla portata dei bambini

4. Lontano da acqua, umidità, olio o grasso

5. Lontano da qualsiasi sostanza infi ammabile

DICHIARAZIONE DI CONFORMITÀ

Questa società,

Nedis B.V.

De Tweeling 28

dichiara sotto la propria responsabilità che il prodotto

Nome marchio: HQ

Modello: HQ-INV300WU-12, HQ-INV300WU-24

Descrizione: Invertitore onda sinusoidale modifi cato da 300 W CC A CA con porta USB

è conforme ai seguenti standard;

Marchio elettronico (72/245/CEE, 2006/28/CE): e13*72/245*2006/28*3948*00

EMC (89/336/EEC):

EN 61000-6-3:2001 / EN 61000-6-1:2001

In base a tali normative l'uso di questo prodotto è consentito in tutti i paesi dell'Unione europea e dell'EFTA.

Nedis BV non si assume responsabilità per l'uso di questo prodotto al di fuori dei paesi dell'Unione Europea e dell'EFTA.

's-Hertogenbosch, 17-08-2007

Sig.ra J. Gilad

Direttore agli acquisti

Precauzioni di sicurezza:

ATTENZIONE RISCHIO DI SCOSSE ELETTRICHE NON APRIRE

Per ridurre il rischio di scosse elettriche, questo prodotto deve essere aperto ESCLUSIVAMENT tecnico specializzato, se occorre assistenza. Se si dovessero verifi care dei problemi, scollegare il prodotto

dall'alimentazione di rete e da ogni altra apparecchiatura.

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.

Garanzia:

Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifi che del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Generalità:

Il design e le caratteristiche tecniche sono soggetti a modifi ca senza necessità di preavviso.

Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e sono in questo documento riconosciuti come tali.

Attenzione:

Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici ed elettronici usati non devono essere gettati insieme ai rifi uti domestici. Per questi prodotti esiste un sistema di raccolta differenziata.
