INV300WU12F - Elektromos inverter HQ - Ingyenes használati útmutató

Termék típusa	Elektromos inverter (feszültségátalakító)
Márka	HQ
Modell	INV300WU12F
Méretek (H x Sz x M)	165 x 88 x 74 mm
Súly	900 g
Bemeneti feszültség (DC)	12 V (10-15 V tartomány)
Bemeneti áram teljes terhelésnél	35 A
Bemeneti áram készenléti állapotban	< 0,36 A
Kimeneti feszültség (AC)	230 V ±5%
Folyamatos kimeneti teljesítmény	300 W
Kimeneti teljesítmény (30 perc)	350 W
Csúcsteljesítmény	600 W
Kimeneti frekvencia	50 Hz
Kimeneti hullámforma	Módosított szinusz
Hatékonyság	> 90%
USB port (kimenet)	5 V DC, 500 mA
Kimeneti csatlakozó	1x Schuko földelőérintkezővel
Gyenge akkumulátor védelem	Kikapcsolás 10,5 V ±0,5 V-nál
Termikus védelem	Leállás 60°C-nál
Túltöltés elleni védelem	Igen
Rövidzárlatvédelem	Igen (AC kimenet)
Fordított polaritású védelem	Igen, biztosítékkal
Biztosíték (szivargyújtó bemenet)	15 A
Hűtés	Levegő konvekcióval
Karbantartás	Tisztítsa száraz ruhával. Ne használjon oldószereket.
Garancia	A garancia nem érvényes, ha a terméket módosították vagy nem megfelelően használták.

Gyakran ismételt kérdések - INV300WU12F HQ

Milyen eszközöket csatlakoztathatok az INV300WU12F inverterhez?

Olyan eszközöket csatlakoztathat, amelyek teljes teljesítménye kisebb, mint 300 W folyamatosan (maximum 350 W 30 percig). Ez magában foglalja a számítógépeket, televíziókat, lámpákat, rádiókat, töltőket stb. Kerülje a nagy teljesítményű eszközöket, mint a hűtőszekrények vagy elektromos szerszámok.

Hogyan csatlakoztassam az invertert egy autó akkumulátorához?

Dugja be a szivargyújtó csatlakozót az autó szivargyújtójába. Győződjön meg arról, hogy az akkumulátor jó állapotban van, és hosszabb használat esetén a motor járjon, hogy elkerülje a teljes lemerülést.

Mit jelent a piros LCD jelzőfény villogása?

A villogó piros jelzőfény túlterhelést vagy túlmelegedést jelez. Az inverter leállt a védelem érdekében. Húzzon ki néhány eszközt, vagy hagyja lehűlni az újraindítás előtt.

Miért nem kapcsol be az inverter, ha be van dugva?

Először ellenőrizze a biztosítékot a szivargyújtó csatlakozóban. Ha kiégett, cserélje ki egy azonos, 15 A-es biztosítékra. Ellenőrizze a csatlakozásokat és az akkumulátor feszültségét is.

Használhatom az invertert 24 V-os akkumulátorral?

Nem, az INV300WU12F modell csak 12 V bemenetre készült. Létezik egy 24 V-os változat (INV300WU24F) a 24 V-os akkumulátorokhoz.

Hogyan tölthetek egy eszközt az USB porton keresztül?

Egyszerűen csatlakoztassa eszköze USB kábelét az inverter USB portjához. A port 5 V / 500 mA-t biztosít, ami ideális okostelefonok, táblagépek vagy más kis eszközök töltéséhez.

Mit tegyek, ha az 'akkumulátor gyenge' riasztás bekapcsol?

A riasztás azt jelzi, hogy az akkumulátor alacsony szintet ért el (10,5 V). Indítsa be az autó motorját az akkumulátor feltöltéséhez, vagy csökkentse a terhelést. Ha a feszültség tovább csökken, az inverter automatikusan leáll.

Az inverter vízálló vagy nedvességálló?

Nem, száraz, szellőző, víztől, olajtól és közvetlen hőtől védett környezetben kell telepíteni. Ne tegye ki esőnek vagy nedvességnek.

Hogyan tisztítsam az invertert?

Használjon száraz ruhát a készülék tisztításához. Soha ne használjon oldószereket, súrolószereket vagy folyadékokat. Tisztítás előtt húzza ki a csatlakozót.

Az inverter tiszta szinuszhullámot állít elő?

Nem, ez a modell módosított szinuszhullámot bocsát ki. Ez a legtöbb egyszerű elektronikus eszközhöz megfelelő, de nem biztos, hogy alkalmas érzékeny berendezésekhez, mint a szivattyúk vagy egyes töltők.

HASZNÁLATI ÚTMUTATÓ INV300WU12F HQ

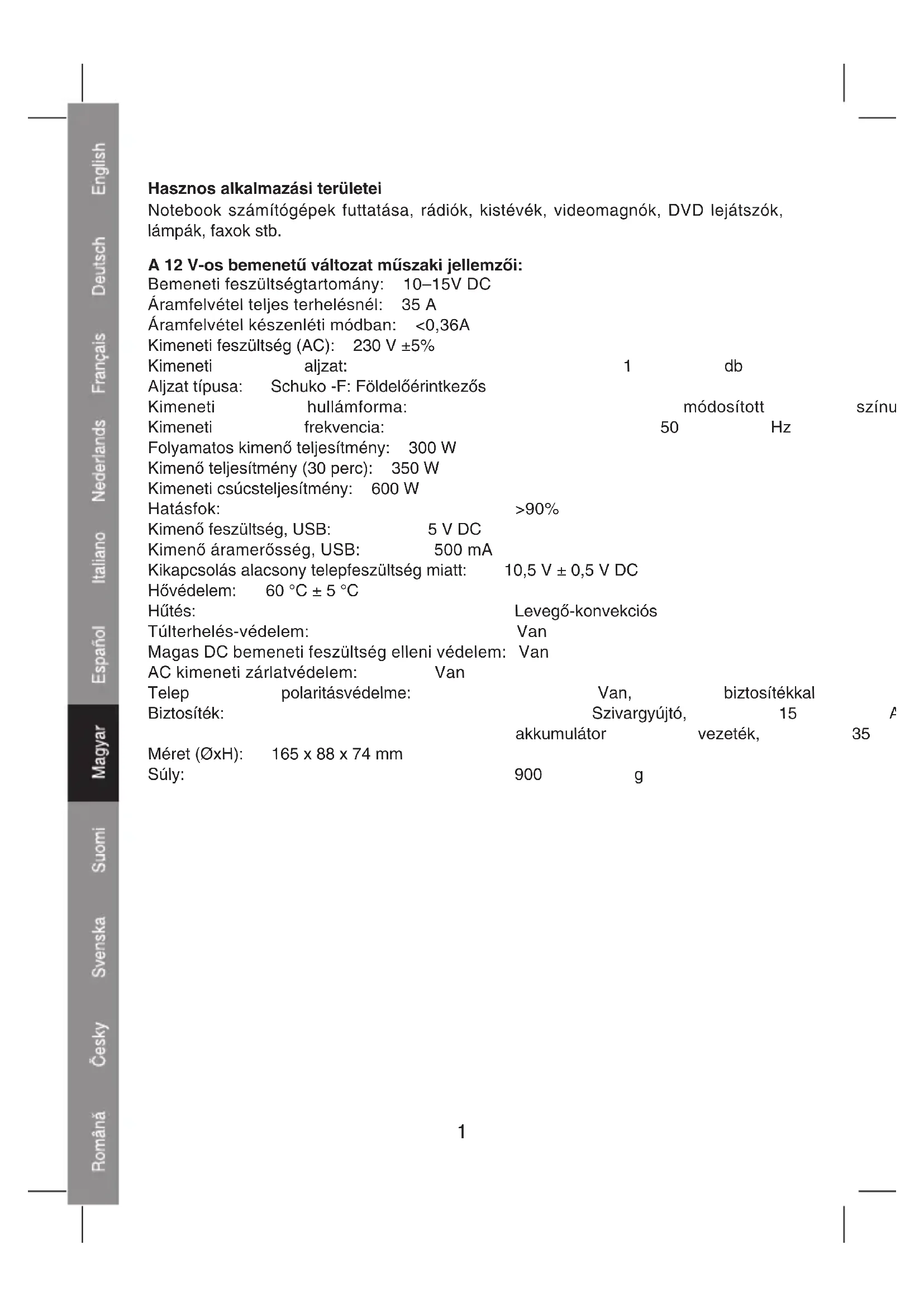

Hasznos alkalmazási területei

Notebook számítógépek futtatása, rádiók, kistévék, videomagnók, DVD lejátszók, lámpák, faxok stb.

A 12 V-os bemenetű változat műszaki jellemzői:

Bemeneti feszültségtartomány: 10–15V DC

Áramfelvétel teljes terhelésnél: 35 A

Áramfelvétel készenléti módban: <0,36A

Kimeneti feszültség (AC): 230 V ±5%

Kimeneti aljzat: 1 db

Aljzat típusa: Schuko -F: Földelőérintkezős

Kimeneti hullámforma: módosított

Kimeneti frekvencia: 50 Hz

Folyamatos kimenő teljesítmény: 300 W

Kimenő teljesítmény (30 perc): 350 W

Kimeneti csúcsteljesítmény: 600 W

Hatásfok: >90%

Kimenő feszültség, USB: 5 V DC

Kimenő áramerősség, USB: 500 mA

Kikapcsolás alacsony telepfeszültség miatt: 10,5 V ± 0,5 V DC

Hövédelem: 60 °C ± 5 °C

Hűtés: Levegő-konvekciós

Túlterhelés-védelem: Van

Magas DC bemeneti feszültség elleni védelem: Van

AC kimeneti zárlatvédelem: Van

Telep polaritásvédelme: Van, biztosítékkal

Biztosíték: Szivargyújtó, 15

akkumulátor vezeték,

Méret (∅xH): 165 x 88 x 74 mm

Súly: 900 g

A 24 V-os bemenetű változat műszaki adatai

Bemeneti feszültségtartomány: 20–30 V DC

Áramfelvétel teljes terhelésnél: 15 A

Áramfelvétel készenléti módban: <0,2 A

Kimeneti feszültség (AC): 230 V ± 5%

Kimeneti aljzat: 1 db

Aljzat típusa: Schuko (-F: Földelőérintkezős)

Kimeneti hullámforma: tiszta

Kimeneti frekvencia: 50 Hz

Folyamatos kimenő teljesítmény: 300 W

Kimenő teljesítmény (30 perc): 350 W

Kimenő csúcsteljesítmény: 600 W

Hatásfok: >90%

Kimenő feszültség, USB: 5 V DC

Kimenő áramerösség, USB: 500 mA

Kikapcsolás alacsony telepfeszültség miatt: 21 V ± 0,8 V DC

Hővédelem: 60 °C ± 5 °C

Hütés: Levegő-konvekciós

Túlterhelés-védelem: Van

Magas DC bemeneti feszültség elleni védelem: Van

AC kimeneti zárlatvédelem: Van

Telep polaritásvédelme: Van, biztosítékkal

Biztosíték: Szivargyújtó, 10

akkumulátor vezeték,

Méret (ØxH): 165 x 88 x 74 mm

Súly: 900g

Kezelési útmutató:

1.

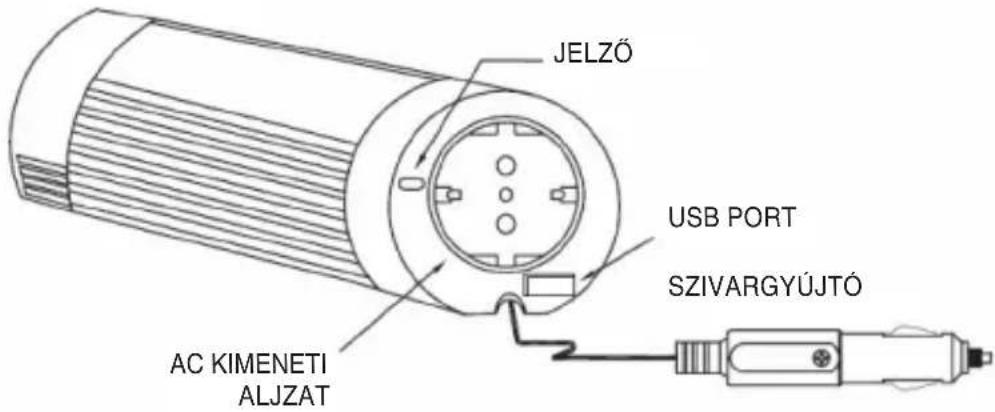

JELZÓ USB PORT SZIVARGYÚJTÓ AC KIMENETI ALJZAT

2.

Hosszabb ideig tartó használat esetén ajánlatos a gépkocsi motorját járatni, hogy az akkumulátor teljes lemerülését elkerüljük. Ha az akkumulátor riasztási jelzése megszólal, indítsa be az autó motorját, hogy tovább használhassa az invertert és a hozzá csatlakoztatott készülékeket.

Bizonyosodjon meg arról, hogy a csatlakoztatott készülékek maximális teljesítményigénye nem haladja meg ennek az inverternek a kimenő teljesítményét (300 W folyamatosan, 350 W legfeljebb 30 percen át).

1.

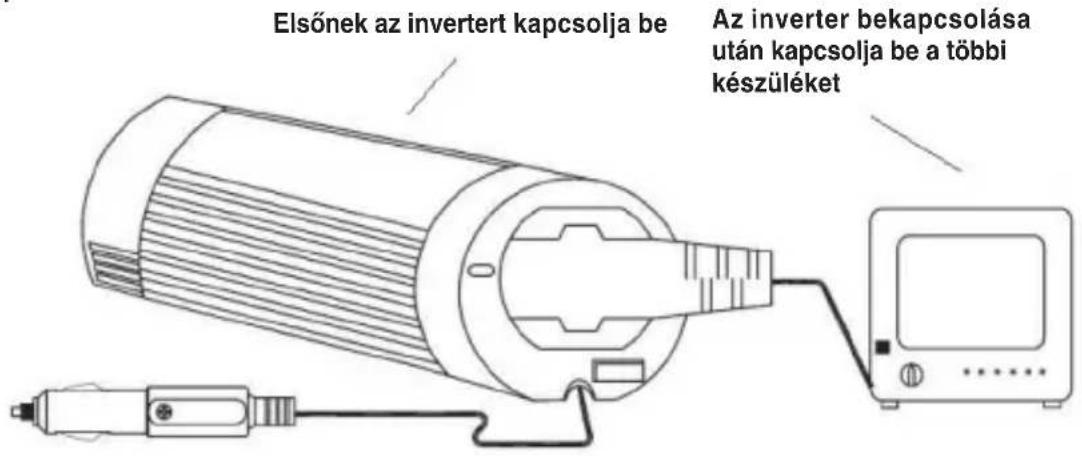

Elsőnek az invertert kapcsolja be Az invertert bekapcsolása után kapcsolja be a többi készüléket

Elsőnek mindig az invertert kapcsolja be, és csak azután a hozzá csatlakoztatott készüléket.

1.

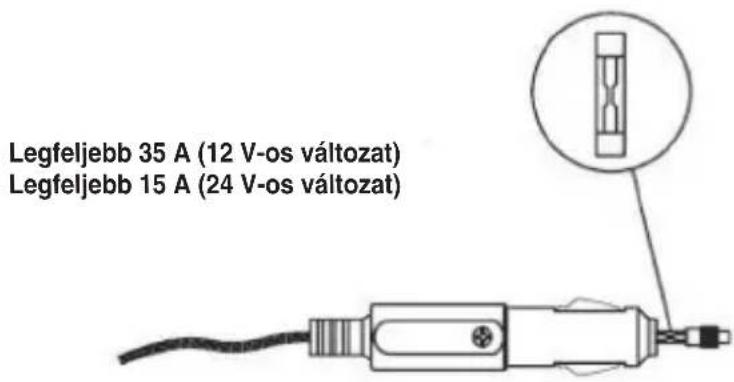

Legfeljebb 35 A (12 V-os változat) Legfeljebb 15 A (24 V-os változat)

Ha az inverter és a bekapcsolt állapot jelzője nem működik, pedig a készülék áram alatt van, ellenőrizze a biztosítékot a szivargyújtóban. Ha kiégett, cserélje ki hasonlóra.

5.

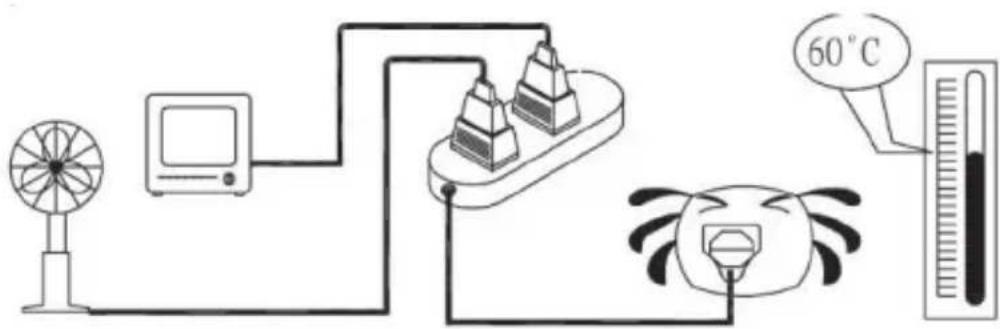

Ha a hozzá csatlakoztatott készülék(ek) összesített teljesítménye meghaladja az inverter kimenő kapacitását, vagy ha az inverter már hosszú ideje van működésben, és a hőmérséklet eléri a 60 °C-ot, az invertert a védőáramkör lekapcsolja.

6.

LED jelző

• Normál működésnél: a LED zöld

• Túlterhelés/túlmelegedés esetén: a LED pirosan villog

7.

A beépített USB port az inverter sokoldalúságát növeli azzal, hogy lehetővé teszi USB eszközök töltését és táplálását.

Hibaelhárítás

Ha az inverter nem megfelelően működik, annak több különféle oka lehet:

1) Laza érintkezés

- Tisztítsa meg alaposan az érintkező felületeket

2) Az inverter nem kap áramot

- Ellenőrizze az autó biztosítékát, ha kiégett, cserélje ki.

- Ellenőrizze a vezetékcsatlakozásokat

3) A biztosíték kiégett

- A biztosíték a DC szivargyújtóban van elhelyezve. Cserélje ki a biztosítékot az eredetivel egyenértékű biztosítékra.

4) Az AC kimenet túlterhelés miatt lezárt

- Ellenőrizze, hogy a csatlakoztatott készülékektől származó folyamatos terhelés nem haladja-e meg a 100 Wattot.

5) Az AC kimenet túlmelegedés miatt lezárt

- Hosszú idejű nagy terhelésnél az inverter kimenete lezár, hogy megelőzze a túlzott hőhatástól származó károsodást. Ez esetben az alábbiak szerint járjon el:

(A) Kapcsolja ki az invertert a be- és kikapcsolóval

(B) Csökkentse a készülék terhelését, azaz csatlakoztasson le néhány készüléket, vagy várja meg, amíg az inverter lehül.

(C) Kapcsolja be az invertert a be- és kikapcsolóval

6) Kikapcsolás alacsony telepfeszültség miatt:

- Töltse fel az akkumulátort, és folytassa a műveletet.

Vigyázat!

Az invertert mindig olyan környezetbe telepítse, ahol:

1. Jó a szellőzés
2. Nincs kitéve közvetlen napsugárzásnak vagy hókibocsátó forrásoknak
3. Gyermekek nem férhetnek hozzá
4. Távol van víztól, nedvességtől, olajtól vagy zsírtól
5. Távol van gyúlékony anyagoktól

MEGFELELŐSÉGI NYILATKOZAT

Mi,

a Nedis B.V.

De Tweeling 28

Felelősségünk tudatában kijelentjük, hogy a termék, amelynek

Márkaneve: HQ

Típusa: HQ-INV300WU-12, HQ-INV300WU-24

Megnevezése:300 wattos módosított színuszhullámú DC/AC inverter usb kimenettel,

Megfelel az alábbi normáknak:

e-Mark (72/245/EGK, 2006/28/EK): e13*72/245*2006/28*3948*00

EMC (89/336/EGK):

EN 61000-6-3:2001 / EN 61000-6-1:2001

Ezen szabályozás értelmében a termék használata az Európai Közösség és az EFTA tagországában engedélyezett.

A Nedis BV nem felelős ezen terméknek az Európai Közösség és az EFTA tagországain kívüli használatáért.

's-Hertogenbosch, 2007. augusztus 17.

Mrs. J. Gilad

Értékesítési igazgató

Megfelelőségi nyilatkozat.

Egyetértek és elfogadom a Nedis B.V. Hollandia által adott nyilakozatot.

Jacob Gilad

HQ-Nedis kft.

ügyvezető igazgató

Biztonsági óvintézkedések:

Az áramütés megelőzése érdekében ezt a készüléket CSAK képzett szakember nyithatja fel, szervizelés céljából. Ha gond adódik a készülékkel, kapcsolja le az elektromos hálózatról és más készülékről.

Karbantartás:

Csak száraz ronggyal tisztítsa. Tisztító- és súrolószerek használatát mellőzze.

Jótállás:

Nem vállalunk felelősséget és jótállást, ha a meghibásodás a készüléken végzett változtatás vagy módosítás következménye, vagy helytelen használat miatt a készülék megrongálódott.

Általános tudnivalók:

A kivitelen és a műszaki jellemzőkön előzetes értesítés nélkül is végezhetünk módosításokat.

Minden logó, terméknév és márkanév a tulajdonosának márkaneve vagy bejegyzett márkaneve, azokat ennek tiszteletben tartásával említjük.

Figyelem:

Ezt a terméket ezzel a szimbólummal jelöljük. Ami annyit jelent, hogy ezek az elektromos és elektronikus termékek nem keverhetők a szokványos háztartási hulladék közé. E termékek összegyűjtésére különálló rendszereket hoztak létre.

Copyright ©

HQ

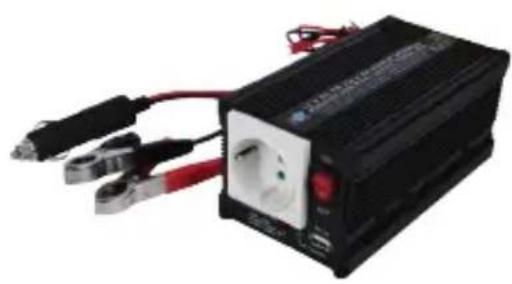

HQ-INV300WU-12 HQ-INV300WU-24
