INV300WU12F - Onduleur électrique HQ - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Onduleur électrique (convertisseur de tension)
Marque	HQ
Modèle	INV300WU12F
Dimensions (L x l x H)	165 x 88 x 74 mm
Poids	900 g
Tension d'entrée (c.c.)	12 V (plage 10-15 V)
Courant d'entrée en pleine charge	35 A
Courant d'entrée en veille	< 0,36 A
Tension de sortie (c.a.)	230 V ±5%
Puissance de sortie continue	300 W
Puissance de sortie (30 min)	350 W
Puissance de crête	600 W
Fréquence de sortie	50 Hz
Forme d'onde de sortie	Sinusoïde modifiée
Rendement	> 90%
Port USB (sortie)	5 V c.c., 500 mA
Prise de sortie	1x Schuko avec broche terre
Protection batterie faible	Coupure à 10,5 V ±0,5 V
Protection thermique	Arrêt à 60°C
Protection contre les surcharges	Oui
Protection court-circuit	Oui (sortie c.a.)
Protection polarité inversée	Oui, par fusible
Fusible (entrée allume-cigare)	15 A
Refroidissement	Par convection d'air
Entretien	Nettoyer avec un chiffon sec. Ne pas utiliser de solvants.
Garantie	Garantie non valable en cas de modification ou d'utilisation incorrecte.

FOIRE AUX QUESTIONS - INV300WU12F HQ

Quels appareils puis-je brancher sur l'onduleur INV300WU12F ?

Vous pouvez brancher des appareils d'une puissance totale inférieure à 300 W en continu (350 W pendant 30 minutes max). Cela inclut ordinateurs, téléviseurs, lampes, radios, chargeurs, etc. Évitez les appareils à forte puissance comme les réfrigérateurs ou les outils électriques.

Comment brancher l'onduleur sur une batterie de voiture ?

Insérez la prise allume-cigare dans l'allume-cigare de la voiture. Assurez-vous que la batterie est en bon état et que le moteur tourne pour une utilisation prolongée afin d'éviter une décharge complète.

Que signifie le voyant LCD rouge clignotant ?

Un voyant rouge clignotant indique une surcharge ou une surchauffe. L'onduleur s'est arrêté pour se protéger. Débranchez certains appareils ou laissez refroidir avant de redémarrer.

Pourquoi l'onduleur ne s'allume-t-il pas alors qu'il est branché ?

Vérifiez d'abord le fusible dans la prise allume-cigare. S'il est grillé, remplacez-le par un fusible identique de 15 A. Vérifiez également les connexions et la tension de la batterie.

Puis-je utiliser l'onduleur avec une batterie 24 V ?

Non, le modèle INV300WU12F est conçu pour une entrée 12 V uniquement. Il existe une version 24 V (INV300WU24F) pour les batteries 24 V.

Comment charger un appareil via le port USB ?

Branchez simplement le câble USB de votre appareil dans le port USB de l'onduleur. Le port fournit 5 V / 500 mA, idéal pour charger smartphones, tablettes ou autres petits appareils.

Que faire si l'alarme 'batterie faible' se déclenche ?

L'alarme indique que la batterie atteint un niveau bas (10,5 V). Démarrez le moteur de la voiture pour recharger la batterie ou réduisez la charge. Si la tension continue de baisser, l'onduleur s'arrêtera automatiquement.

L'onduleur est-il étanche ou résistant à l'humidité ?

Non, il doit être installé dans un environnement sec, ventilé, à l'abri de l'eau, de l'huile et de la chaleur directe. Ne pas exposer à la pluie ou à l'humidité.

Comment nettoyer l'onduleur ?

Utilisez un chiffon sec pour nettoyer l'appareil. N'utilisez jamais de solvants, de produits abrasifs ou de liquides. Débranchez-le avant tout nettoyage.

L'onduleur produit-il une onde sinusoïdale pure ?

Non, ce modèle délivre une sinusoïde modifiée. Cela convient à la plupart des appareils électroniques simples, mais peut ne pas convenir à certains équipements sensibles comme les pompes ou certains chargeurs.

MODE D'EMPLOI INV300WU12F HQ

Fonctionnement avec des ordinateurs, bloc-notes, radios, petits téléviseurs, magnétoscopes, lecteurs DVD, lampes, fax, etc.

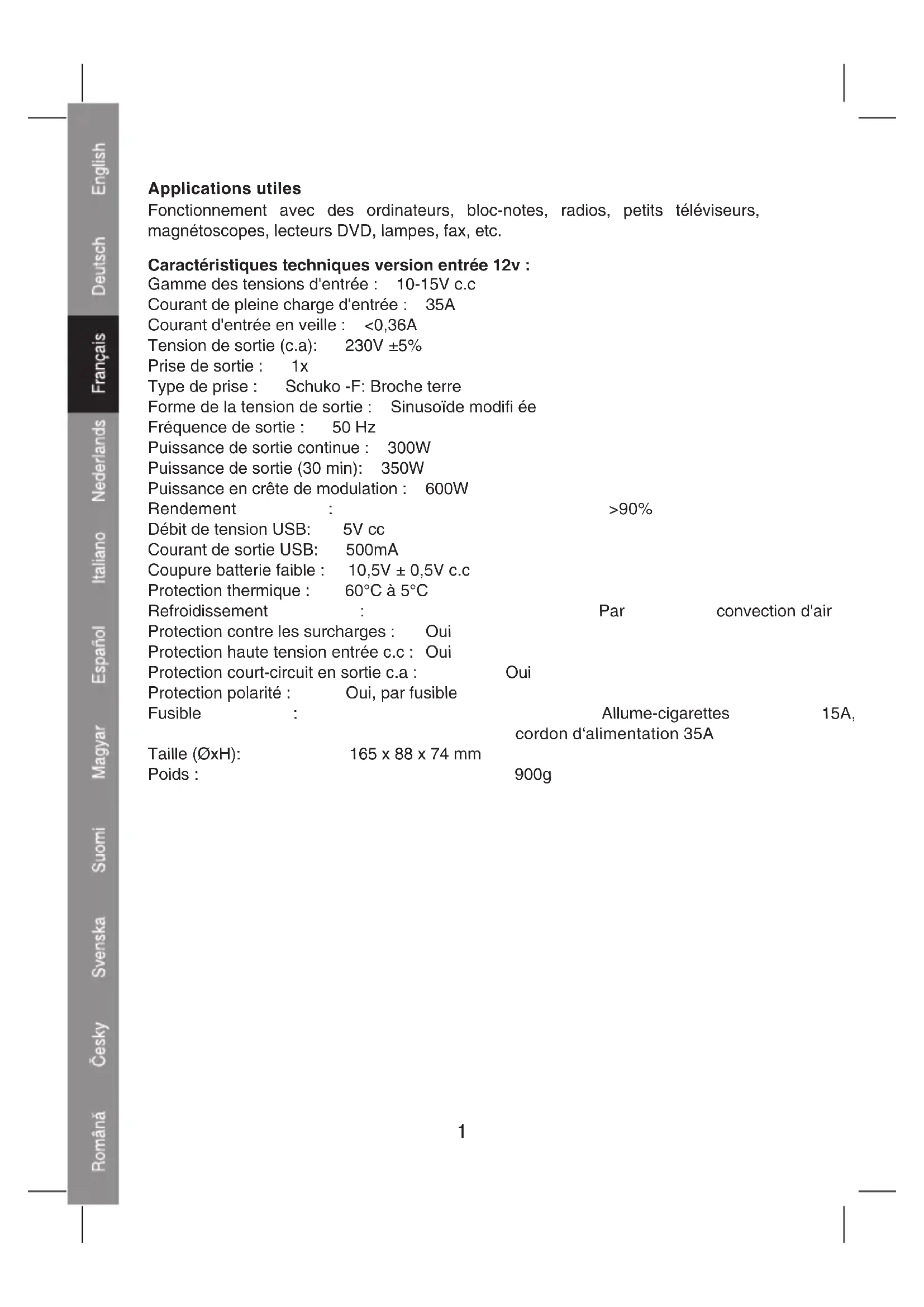

Caractéristiques techniques version entrée 12V :

Gamme des tensions d'entrée : 10-15V c.c

Courant de pleine charge d'entrée : 35A

Courant d'entrée en veille : <0,36A

Tension de sortie (c. a) : 230V ±5%

Prise de sortie : 1x

Type de prise : Schuko - F: Broche terre

Forme de la tension de sortie : Sinusoïde modifiée

Fréquence de sortie : 50 Hz

Puissance de sortie continue : 300W

Puissance de sortie (30 min): 350W

Puissance en crête de modulation : 600W

Rendement : >90%

Débit de tension USB: 5V cc

Courant de sortie USB: 500mA

Protection thermique : 60°C à 5°C

Refroidissement : Par convection d'air

Protection contre les surcharges : Oui

Protection haute tension entrée c. c : Oui

Protection court-circuit en sortie c. a : Oui

Protection polarité : Oui, par fusible

Fusible : Allume-cigarettes 15A,

cordon d'alimentation 35A

Taille (∅xH): 165 x 88 x 74 mm

Poids : 900g

Caractéristiques techniques version entrée 24V

Gamme des tensions d'entrée : 20-30V c.c

Courant de pleine charge d'entrée : 15A

Courant d'entrée en veille : <0,2A

Tension de sortie (c. a) : 230V ±5%

Prise de sortie : 1x

Type de prise : Schuko (-F : Broche terre)

Forme de la tension de sortie : Sinusoïdale pure

Fréquence de sortie : 50 Hz

Puissance de sortie continue : 300W

Puissance de sortie (30 min): 350W

Puissance en crête de modulation : 600W

Rendement : >90%

Débit de tension USB: 5V cc

Courant de sortie USB: 500mA

Coupure batterie faible : 21V ± 0,8V c.c

Protection thermique : 60°C ± 5°C

Refroidissement :

Protection contre les surcharges : Oui

Protection haute tension entrée c. c : Oui

Protection court-circuit en sortie c. a : Oui

Protection polarité : Oui, par fusible

Fusible :

Taille (∅xH): 165 x 88 x 74 mm

Poids : 900g

Par convection

Oui

Allume-cigarettes cordon d'alimentation 20A

900g

Instructions d'utilisation :

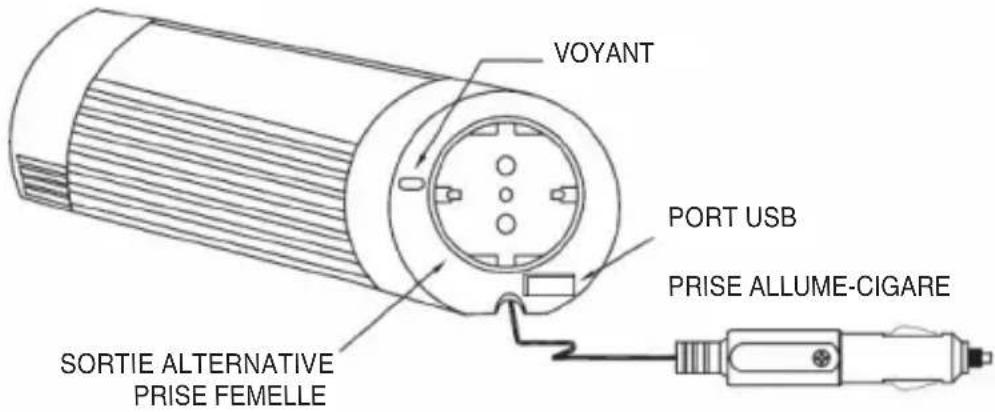

VOYANT PORT USB PRISE ALLUME-CIGARE SORTIE ALTERNATIVE PRISE FEMELLE

Lors d'une utilisation de longue durée, il est recommandé de laisser le moteur de la voiture tourner pour empêcher une décharge complète de la batterie. Quand l'alarme "batterie faible" se déclenche, démarrez le moteur de la voiture pour pouvoir poursuivre l'utilisation du convertisseur et des appareils qui y sont reliés.

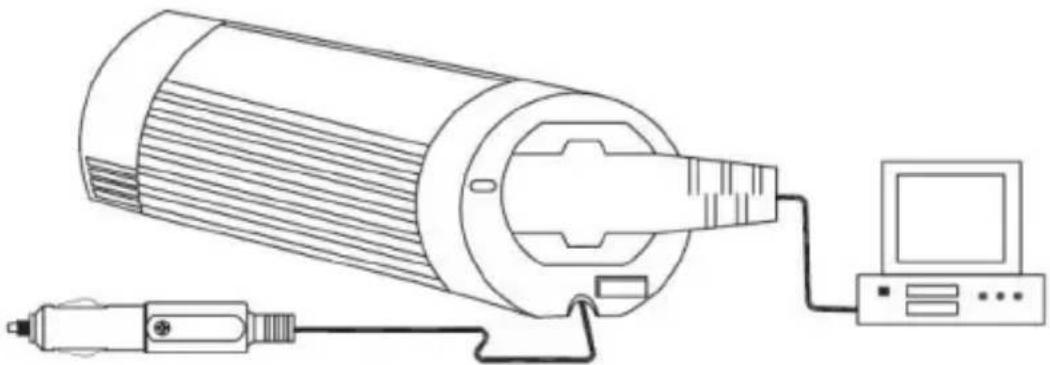

Assurez-vous que la demande d'alimentation maximale des équipements branchés n'excède pas la puissance de sortie du convertisseur (300W en continu, 350W pour un maximum de 30 minutes)

1.

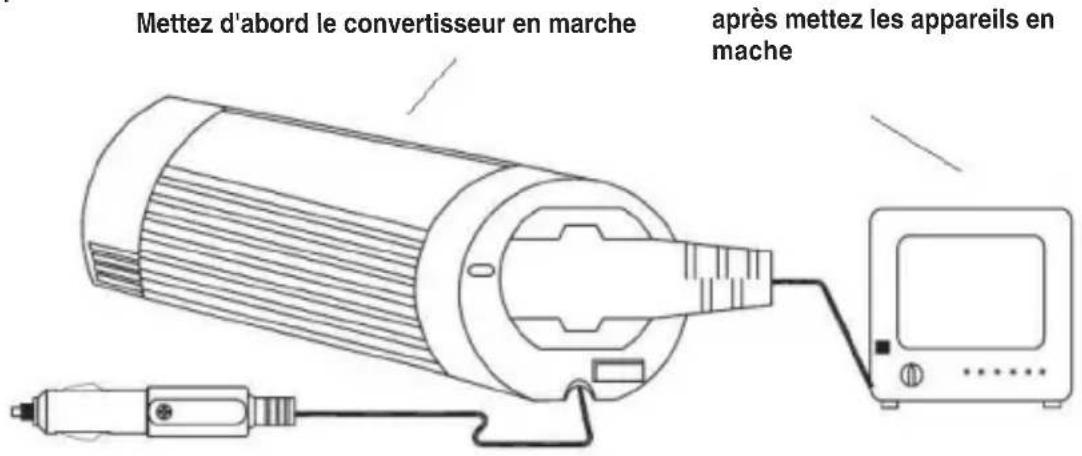

Mettez d'abord le convertisseur en marche après mettez les appareils en mache

Assurez-vous de toujours mettre d'abord le convertisseur sous tension avant d'allumer l'équipement qui y est raccordé.

1.

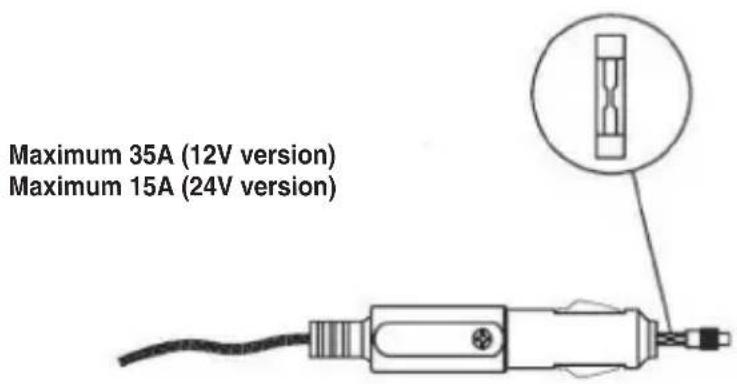

Si le convertisseur et le voyant d'alimentation ne fonctionnent pas, bien que l'appareil soit sous tension, contrôlez le fusible se trouvant dans la prise allume-cigare. Si le fusible est grillé, utilisez un fusible identique pour le remplacer.

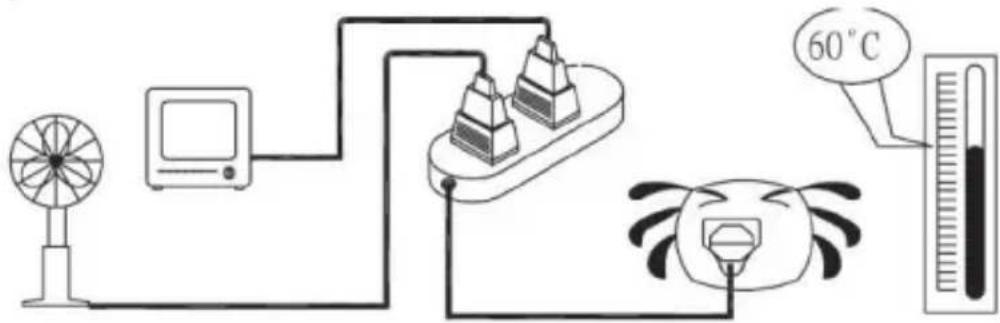

Dès que le nombre de watts du ou des appareils connectés dépasse la puissance nette du convertisseur ou que ce dernier fonctionne depuis longtemps et que sa température atteint 60°C, le circuit de protection arrête le convertisseur.

Voyant LCD :

- Pour une utilisation normale : Le voyant est vert

- Surcharge/ surchauffe : Le voyant est rouge et clignote

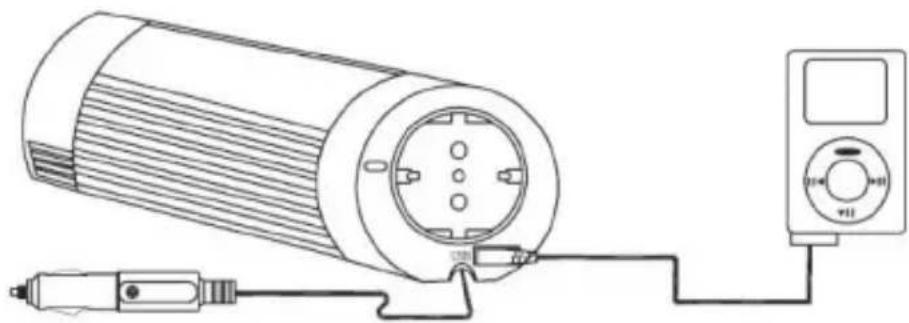

Le port USB intégré rend ce convertisseur extrêmement polyvalent, permettant de charger et d'alimenter des appareils USB!

Dépannage

Si le convertisseur ne fonctionne pas correctement, plusieurs causes peuvent en être la raison :

1) Mauvais contact

- Nettoyez entièrement les pièces de contact

2) Le convertisseur n'est pas alimenté

- Vérifiez le fusible de la voiture et remplacez-le si besoin est.

- Vérifiez le bon raccordement des câbles

Le fusible est grillé

- Le fusible se trouve dans la prise (allume-cigare) c. c. Remplacez-le par un fusible identique de même intensité.

4) Coupure de la sortie c. a. due à une surcharge

• Assurez-vous que la charge continue des appareils raccordés ne dépasse pas 100 Watts

5) Coupure de la sortie due à une surchauffe

- En cas de charges élevées pendant des périodes prolongées, le convertisseur coupe la sortie afin d'éviter toute détérioration due à une montée en température. Si ce cas se produit, procédez comme suit :

(A) Éteignez le convertisseur à l'aide de l'interrupteur.

Diminuez la charge de la machine en débranchant par exemple certains des appareils ou patientez jusqu'à ce que le convertisseur ait refroidi.

Rallumez le convertisseur à l'aide de l'interrupteur.

6) Coupure batterie faible

- Rechargez votre batterie et reprenez l'utilisation.

Attention!

Installez toujours le convertisseur dans un environnement :

1. Bien ventilé
2. Non exposé aux rayons directs du soleil ou à une source de chaleur
3. Hors de portée des enfants
4. Éloigné de sources d'eau, d'humidité, d'huile ou de graisse
5. Exempt de substances inflammables

Declaration de conformite

Nous,

Nedis B. V.

De Tweeling 28

Déclarons sous notre responsabilité que le produit;

Marque : HQ

Modèle : HQ-INV300WU-12, HQ-INV300WU-24F

Description : Convertisseur de tension sinusoidale modifiée de 300W cc et ca avec port USB

est conforme aux normes suivantes :

e-Mark (72/245/CEE, 2006/28/CE): e13*72/245*2006/28*3948*00

CEM (89/336/CEE) :

EN 61000-6-3:2001 / EN 61000-6-1:2001

Conformément à cette réglementation, ce produit peut être utilisé dans toute la Communauté Européenne ainsi que dans les pays membres de l'Association Européenne du Libre Échange.

Nedis BV n'est pas responsable de l'utilisation de ce produit hors des pays membres de la Communauté Européenne et de l'AELE.

's-Hertogenbosch, 17-08-2007

Mme. J. Gilad

Directeur des Achats

Consignes de sécurité :

Afin de réduire les risques de chocs électriques, ce produit ne doit être ouvert QUE par un technicien qualifié et agréé en cas de réparation. Débranchez l'appareil du secteur et des autres équipements en cas de problème.

Entretien :

Nettoyez uniquement avec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.

Garantie :

Aucune garantie ou responsabilité ne sera acceptée en cas de modification et / ou de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Généralités :

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable. Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce document.

Attention :

Ce symbole figure sur l'appareil. Il signifie que les produits électriques et électroniques ne doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent pour ce genre de produits.

Copyright ©

HQ

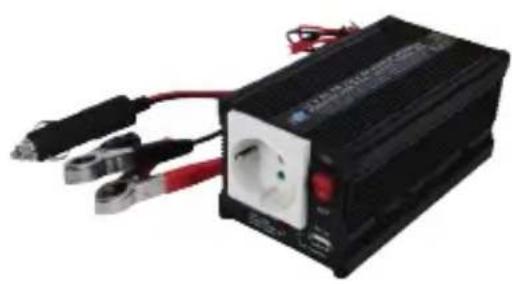

HQ-INV300WU-24

300 WATTS DC NAAR

AC GEMODIFICEERDE

SINUSGOLF INVERTER MET

USB UITGANG
