INV400012 - Onduleur électrique HQ - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur de puissance CC vers CA (onduleur électrique)
Marque	HQ
Modèle	INV400012
Puissance de sortie continue	4000 W
Puissance de pointe (surge)	8000 W
Tension d'entrée CC	12 V (10~16 V) ou 24 V (20~30 V) selon version
Tension de sortie CA	230 V AC
Forme d'onde de sortie	Onde sinusoïdale modifiée
Fréquence de sortie	50 ou 60 Hz
Courant en veille	< 1 A (12 V), < 0.8 A (24 V)
Rendement (efficacité)	85% ~ 90%
Protections	Court-circuit, inversion de polarité (par fusible), surtension d'entrée, batterie faible, coupure batterie faible, surcharge, surchauffe
Refroidissement	Ventilateur contrôlé par température
Fusibles internes	30 A x 18 (12 V) ou 15 A x 18 (24 V)
Nombre de prises CA	2
Dimensions (L x l x H)	580 x 210 x 159 mm
Poids	11.2 kg
Alimentation	Batterie CC externe (12 V ou 24 V)
Fonctions principales	Conversion CC vers CA, démarrage progressif (soft start), indicateurs de tension/courant/puissance/surchauffe/surcharge, télécommande marche/arrêt
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants ou abrasifs
Sécurité	Ne pas ouvrir le boîtier ; ne pas exposer à l'eau ou à l'humidité ; câblage CA dangereux hors tension
Pièces détachées et réparabilité	Fusibles remplaçables par un électricien qualifié ; autres réparations par technicien agréé
Informations générales	Conçu pour installation horizontale ou verticale ; ne pas obstruer la ventilation ; utiliser un câblage adapté (12 V : #38x2, 24 V : #38x1)

FOIRE AUX QUESTIONS - INV400012 HQ

Quelle est la puissance maximale que cet onduleur peut fournir en continu ?

La puissance de sortie continue est de 4000 W, avec une puissance de pointe (surge) de 8000 W.

Sur quelle tension d'entrée fonctionne le modèle INV400012 ?

Ce modèle fonctionne en entrée 12 V CC (plage 10~16 V). Il existe une version 24 V (INV400024). Vérifiez l'étiquette de votre appareil.

Comment brancher correctement l'onduleur à une batterie ?

Utilisez le câble rouge pour le positif (+) et le noir pour le négatif (-). Serrez bien les vis. Assurez-vous que l'interrupteur est en position ARRÊT avant de connecter la batterie. Ne jamais inverser la polarité.

Que faire si l'indicateur de surchauffe s'allume ?

L'indicateur jaune s'allume et une alarme sonore retentit. Cela signifie que l'onduleur a surchauffé (température interne > 60°C). Éteignez l'appareil, laissez-le refroidir, réduisez la charge et assurez-vous que la ventilation n'est pas obstruée.

Pourquoi l'alarme sonore se déclenche-t-elle ?

L'alarme sonore retentit en cas de : surchauffe, batterie faible (tension < 10,5 V pour 12 V, < 21 V pour 24 V) ou coupure batterie faible.

Puis-je utiliser cet onduleur avec des chargeurs de batterie nickel-cadmium ?

Non, certains petits chargeurs pour batteries nickel-cadmium (lampes de poche, rasoirs) peuvent être endommagés. En revanche, les chargeurs avec sortie basse tension (< 30 V) peuvent être utilisés sans problème.

Quels câbles utiliser pour connecter la batterie ?

Pour une version 12 V, utilisez un câble de section #38 AWG x 2. Pour 24 V, utilisez #38 AWG x 1. Le courant d'entrée recommandé est de 366 A pour 12 V et 183 A pour 24 V.

Comment remettre l'onduleur en état de marche après une surcharge ?

L'indicateur rouge de surcharge s'allume. Éteignez l'onduleur, réduisez la charge (débranchez certains appareils), puis rallumez-le.

Où dois-je installer l'onduleur ?

Installez-le dans un endroit frais (température ambiante 0-25°C), sec, à l'abri des substances inflammables et hors de portée des enfants. Laissez au moins 2,5 cm d'espace autour pour la ventilation.

Que faire si l'onduleur ne produit pas de tension de sortie ?

Vérifiez d'abord si l'interrupteur est en position MARCHE. Ensuite, contrôlez le câblage d'entrée, la tension de la batterie (doit être > 10 V pour 12 V), et les fusibles internes. Si le problème persiste, consultez un électricien qualifié.

MODE D'EMPLOI INV400012 HQ

Convertisseur de puissance CC vers CA

MANUALE (p. 23)

Inverter da DC a AC

12V CC à 230V CA Convertisseur de puissance démarrage doux

24V CC à 230V CA Convertisseur de puissance démarrage doux

Puissance de SORTIE de 4000 WATTS en continu

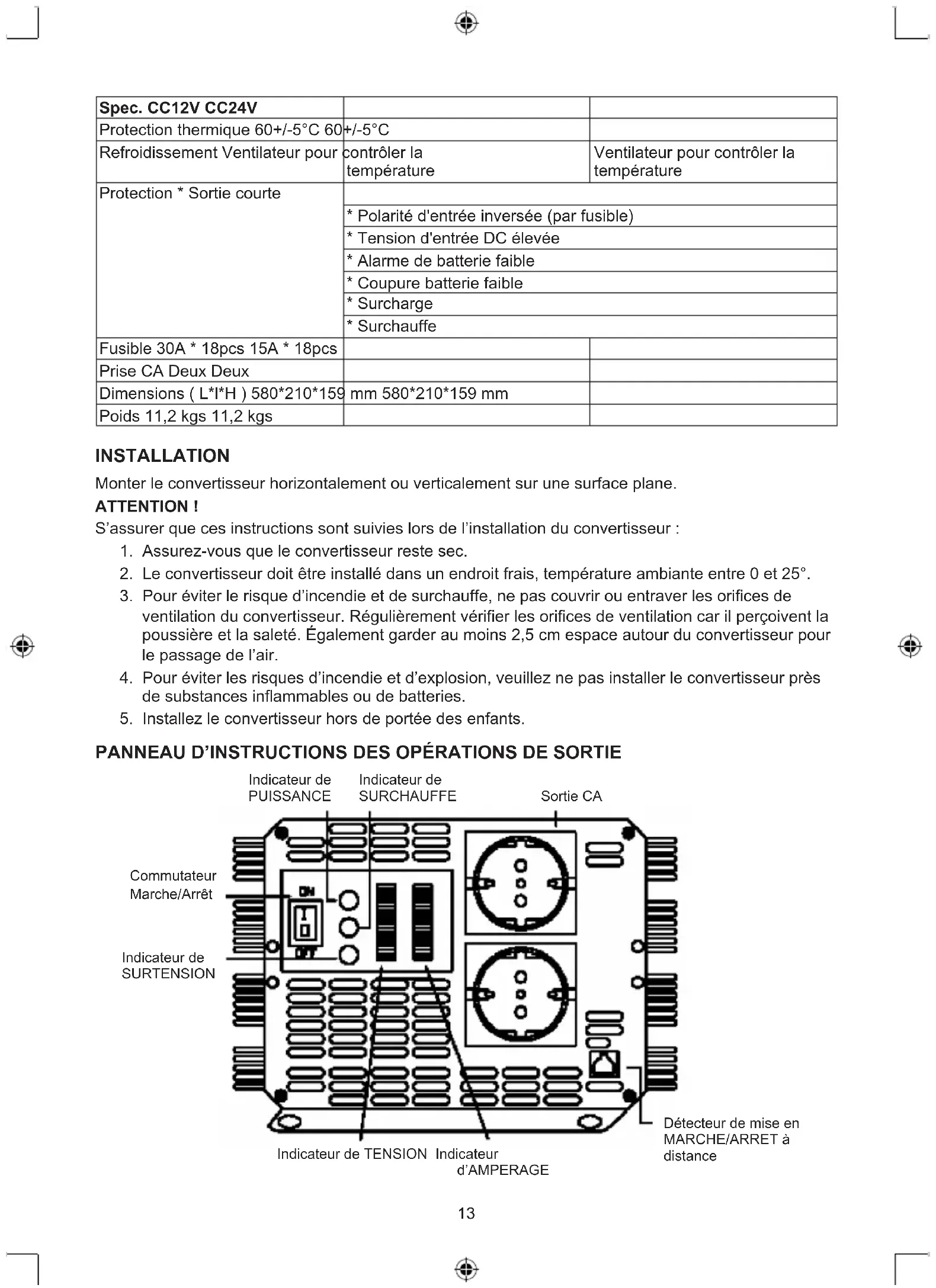

SPECIFICATIONS

Spec. CC12V CC24V
Puissance de sortie 4000W continue	ue 4000W continue
	8000W surge sortie 8000W surge	sortie
Tension d'entrée CC10 ~ 16V CC20 ~ 30V
Tension de sortie CA 230V CA 230V
Forme onde de sortie Onde sinusoidale modifiée Onde sinusoidale modifiée
Fréquence de sortie 50 ou 60HZ 50 ou 60HZ
Courant en veille < 1A < 0.8A
Efficacité	85% ~ 90%	85% ~ 90%
Coupure d'entrée haute tension	CC16V+/-0,5V	CC31V+/-0,8V
Alarme de batterie faible	CC10,5V+/-0,5V	CC21+/-0,8V
Coupure batterie faible	CC10+/-0,5V	CC20+/-0,8V
Protection thermique 60+/-5°C 60	+/-5°C
Refroidissement Ventilateur pour	contrôler la température	Ventilateur pour contrôler la température
Protection * Sortie courte
	* Polarité d'entrée inversée (par fusible)
	* Tension d'entrée DC élevée
	* Alarme de batterie faible
	* Coupure batterie faible
	* Surcharge
	* Surchauffe
Fusible 30A * 18pcs 15A * 18pcs
Prise CA Deux Deux
Dimensions ( L*I*H ) 580*210*159	mm 580*210*159 mm
Poids 11,2 kgs 11,2 kgs

Installation

Monter le convertisseur horizontalement ou verticalement sur une surface plane.

Attention!

S'assurer que ces instructions sont suivies lors de l'installation du convertisseur :

1. Assurez-vous que le convertisseur reste sec.
2. Le convertisseur doit être installé dans un endroit frais, température ambiante entre 0 et 25°.
3. Pour éviter le risque d'incendie et de surchauffe, ne pas couvrir ou entraver les orifices de ventilation du convertisseur. Régulièrement vérifier les orifices de ventilation car ils perçoivent la poussière et la saleté. Également garder au moins 2,5 cm d'espace autour du convertisseur pour le passage de l'air.
4. Pour éviter les risques d'incendie et d'explosion, veuillez ne pas installer le convertisseur près de substances inflammables ou de batteries.
5. Installez le convertisseur hors de portée des enfants.

PANNEAU D'INSTRUCTIONS DES OPÉRATIONS DE SORTIE

Indicateur de PUISSANCE Indicateur de SURCHAUFFE Sortie CA Commutateur Marche/Arrêt Indicateur de SURTENSION Indicateur de TENSION Indicateur d'AMPERAGE Détecteur de mise en MARCHE/ARRET à distance

Commutateur marche/arrêt

Pour allumer/éteindre le convertisseur.

Détecteur de la télécommande MARCHE /ARRET

Permet de monter le convertisseur hors de la vue et de l'allumer et l'éteindre avec la commande à distance (incluse).

Indicateur de tension de la batterie (VOLTS)

L'indicateur de tension de batterie affiche la tension au terminal d'entrée du convertisseur.

Indicateur de batterie actuelle (AMPS)

L'indicateur d'état de la batterie affiche le courant tiré de la batterie du convertisseur. Le courant doit être dans la zone verte pour un fonctionnement continu. Dans la zone jaune, le convertisseur fonctionnera pendant plusieurs minutes, dans la zone rouge la protection arrêtera le convertisseur.

Indicateur de puissance

Lorsque il est connecté à une batterie et activé, l'indicateur de puissance est vert : prêt à l'emploi.

Indicateur de surchauffe

L'indicateur de température est allumé en jaune lorsque le convertisseur est en surchauffe. Une alarme sonore retentira également et le convertisseur sera arrêté. La surchauffe du convertisseur est causée par des niveaux de sortie de puissance continue au-dessus de 4000W en fonctionnement. Cela se produit également lorsqu'il est installé quelque part où il ne peut pas évacuer sa chaleur correctement. Le convertisseur redémarre automatiquement lorsque il est refroidi.

Indicateur de surcharge

L'indicateur est allumé en rouge lorsque survient une surcharge. Le problème peut être résolu en éteignant le convertisseur et en réduisant la charge avant de l'allumer de nouveau.

ALARME SONORE

L'alarme retentira dans les cas de :

a. Surchauffe b. Sur batterie faible (< 10,5V pour convertisseur de 12 V, < 21V pour convertisseur de 24V) c. Arrêt de batterie faible (< 10,5V pour convertisseur de 12 V, < 21V pour convertisseur de 24V)

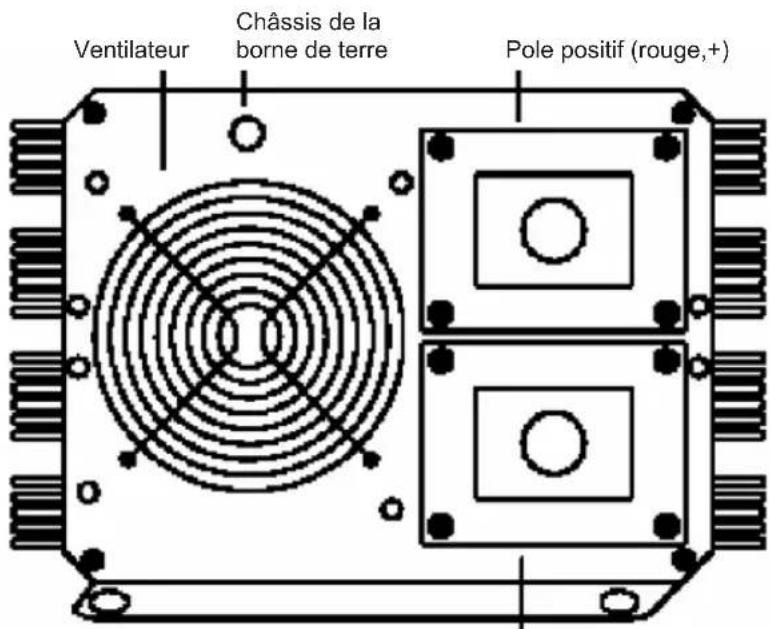

Panneau des entrees et instructions

Ventilateur Châssis de la borne de terre Pole positif (rouge,+)

Pôle négatif (noir, -)

Ventilateur

Pour refroidir le convertisseur pendant son fonctionnement

Terminal de connexion

Utilisez le câble de batterie rouge pour connecter le (+) de la batterie au (+) du terminal du convertisseur. Puis utilisez le câble de batterie noir pour connecter le (-) de la batterie au (-) du terminal du convertisseur. Serrez les vis des câbles d'entrée CC régulièrement.

Connecté à une batterie, veuillez-vous assurer d'allumer le convertisseur avant d'allumer le(s) appareil(s) connecté(s). Lorsque vous utilisez le convertisseur avec plusieurs appareils en même temps, allumez les appareils séparément après que le convertisseur soit déjà activé. Cela garantira que le convertisseur n'a pas à fournir de courant pour les charges de démarrage.

Attention!

Veuillez noter que la puissance 230V CA est potentiellement mortelle. Ne travaillez pas sur le câblage CA tandis qu'il est connecté au convertisseur (même s'il est désactivé), à moins que la source d'alimentation CC soit déconnectée physiquement du convertisseur. Ne travaillez pas sur le câblage CA s'il est relié à une autre source d'alimentation comme un générateur ou utilitaire.

Attention!

Ne pas inverser l'entrée ! Ne pas utiliser de pinces crocodile et toujours s'assurer que l'interrupteur MARCHE / ARRET sur le panneau de sortie du convertisseur est tourné vers la position ARRET avant de se connecter une batterie ou une autre source de puissance CC !

Chassis de la BORNE de TERRE

Le convertisseur a une borne qui doit relier le châssis au convertisseur. Le fil au sol dans la zone de jonction CA sur le panneau de sortie du convertisseur est relié au châssis.

La borne du châssis doit être connectée à un point de base, qui variera selon où le convertisseur est installé. Dans un véhicule, connectez la borne du châssis au châssis du véhicule. En bateau, connectez-vous au système de terre de l'embarcation. Dans un emplacement fixe, joignez à la borne de terre par une tige de terre (une tige métallique à marteler dans la terre), ou d'autre borne de terre appropriée. Utilisez un grand fil de cuivre #12 AWG ou plus (de préférence avec l'isolation verte/jaune) pour connecter la borne terre du châssis au point de base.

Le conducteur (commun) neutre du circuit de sortie CA du convertisseur est connecté à la terre du châssis. Par conséquent, lorsque le châssis est connecté à la terre, le châssis neutre est également ancré. Cela est conforme aux exigences de code électrique national qui dérivent séparément les sources CA (telles que les convertisseurs et générateurs) et ont leurs conducteurs neutres liées au sol de la même façon que le conducteur neutre de la ligne de l'utilitaire est lié au sol sur le panneau de disjoncteur CA.

Attention!

Ne pas faire fonctionner le convertisseur 4000W sans raccord au sol. Un risque de choc électrique peut être entraîné.

DEPANNAGE

Problèmes Possible causes Solutions
1) Sortie de tension faible Utilisation d'un voltmètre Utilisez un multimètre TRMS
2) Sortie de tension faible et indicateur(clignotant) d'AMPS dans la zone rouge	Surcharge Réduire la charge
3) Aucune sortie de tension et indicateur(clignotant) de VOLTS dans la zone rouge inférieure	Entrée de tension faible Recharger la batterie, vérifier les connections et câble
4) Aucune sortie de tension et indicateur (clignotant) de PUISANCE éteint	a. convertisseur éteint	Allumer le convertisseur
	b. pas de puissance dans le convertisseur	Vérifier le câblage de l'inverseur et de la batterie
	c. fusible interne ouverte	Consulter un électricien qualifié pour vérifier et remplacer
	d. Polarité CC inversée	Consulter un électricien qualifié pour vérifier et remplacer le fusible, Veuillez observer la polarité adéquate
5) Aucune sortie de tension et l'indicateur de VOLTS est dans la zone rouge supérieure	Production à basse tension	Assurez-vous que le convertisseur est connecté à une batterie 12 v (24V pour 4000W/24V convertisseur) et vérifier la régulation du système de charge
6) Alarme de batterie faible sur tous les temps et indicateur de VOLTS au-dessous de 10,5V (21V pour 4000W/24V convertisseur)	a. Faible câblage CC	Utilisez le câble approprié pour établir des connexions solides
	b. Batterie faible	Changer la batterie ou utiliser une nouvelle batterie
7) Aucune sortie de tension, indicateur OVER TEMP lumineux et charge de l'entrée actuelle 4000W/250 ampères(ou125A pour 4000W / 24V convertisseur)	Arrêt thermique Permettre	au convertisseur de refroidir et de réduire la charge si nécessaire lors d'un fonctionnement continu
8) Aucune sortie de tension, indicateur OVER TEMP lumineux et charge l'entrée actuelle de 4000W/250 ampères (ou interrupteur pour 4000W/24V convertisseur)	Arrêt thermique Assurez-vous que les ouvertures de ventilation dans le convertisseur ne sont pas bloquées et réduire la température ambiante.
9) Aucune sortie de tension et voyant OVER LOAD	a. Court-circuit ou erreur de câblage	Vérifier le câblage CA si court-circuit ou polarité inadéquate
	b. Charge de très haute puissance	Supprimer ou réduire la charge

Si après le dépannage ci-dessus, le convertisseur ne fonctionne toujours pas, veuillez nous le retourner ou contactez un électricien qualifié pour vérifier et dépanner. Ne pas ouvrir le boîtier ou couper le câble.

Ne pas utiliser le convertisseur avec les appareils de recharge suivants : deux types particuliers de chargeurs pour petites batteries en nickel-cadmium peuvent être endommagés si connectés au convertisseur :

a. Petite batterie utilisée dans des appareils tels que les lampes de poche, rasoirs et veilleuses qui peuvent être branchés directement dans le réceptacle de CA pour être rechargés. b. Certains chargeurs de batterie pour les packs de batteries utilisées dans les Outils électriques manuels. Ces chargeurs auront une étiquette d'avertissement indiquant que des tensions dangereuses sont présentes dans les bornes de la batterie.

Ce problème ne se produit pas avec la grande majorité des appareils de batterie. La plupart de ces équipements utilisent un chargeur distinct ou un transformateur qui est branché dans le réceptacle de CA et qui produit une sortie de faible tension. Si l'étiquette sur l'adaptateur CA ou le chargeur précise qu'il produit une faible tension CA ou CC (moins de 30 volts), le convertisseur va pouvoir être utilisé avec cet adaptateur ou chargeur en toute sécurité et sans difficulté.

Utilisez le cablage et type de batterie correctent!

Pour la plupart des applications inverseur de 4000W, il est recommandé d'utiliser une grande batterie de cycle prolongé ou plus en parallèle. Plus de capacité est préférable car il y aura une plus grande capacité de réserve pour empêcher la batterie d'être déchargée trop rapidement.

Amperage d'entrée recommandé :

12V -> 366A

24V -> 183A

Câble de branchement recommandé :

12V -> #38x2

24V -> #38x1

Consignes de sécurité :

Pour réduire le risque de choc électrique, ce produit ne doit être ouvert que par un technicien qualifié si une réparation s'impose. Débranchez l'appareil et les autres équipements du secteur s'il y a un problème. Ne pas exposer l'appareil à l'eau ni à l'humidité.

Entretien :

Ne nettoyez l'appareil qu'avec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.

Garantie :

Aucune garantie ou responsabilité ne sera acceptée en cas de modification et/ou de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Généralités :

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable.

Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce document.

Conservez ce manuel et l'emballage pour toute référence ultérieure.

Attention :

Ce symbole figure sur l'appareil. Il signifie que les produits électriques et électroniques ne doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent pour ce genre de produits.
