Produkttyp	DC till AC strömomvandlare (växelriktare)
Varumärke	HQ
Modell	INV400012
Kontinuerlig uteffekt	4000 W
Toppeffekt (surge)	8000 W
DC-ingångsspänning	12 V (10~16 V) eller 24 V (20~30 V) beroende på version
AC-utgångsspänning	230 V AC
Utgångsvågform	Modifierad sinusvåg
Utgångsfrekvens	50 eller 60 Hz
Viloström	< 1 A (12 V), < 0.8 A (24 V)
Verkningsgrad (effektivitet)	85% ~ 90%
Skydd	Kortslutning, polaritetsomkastning (via säkring), överspänning, låg batterispänning, låg batterispänning brytning, överbelastning, överhettning
Kylning	Temperaturstyrd fläkt
Interna säkringar	30 A x 18 (12 V) eller 15 A x 18 (24 V)
Antal AC-uttag	2
Mått (L x B x H)	580 x 210 x 159 mm
Vikt	11.2 kg
Strömförsörjning	Externt DC-batteri (12 V eller 24 V)
Huvudfunktioner	DC till AC-omvandling, mjukstart (soft start), indikatorer för spänning/ström/effekt/överhettning/överbelastning, fjärrkontroll på/av
Underhåll och rengöring	Rengör med en torr trasa; använd inte lösningsmedel eller slipmedel
Säkerhet	Öppna inte höljet; utsätt inte för vatten eller fukt; farlig AC-kablag måste vara spänningslös
Reservdelar och reparerbarhet	Säkringar kan bytas av en kvalificerad elektriker; övriga reparationer av auktoriserad tekniker
Allmän information	Utformad för horisontell eller vertikal installation; blockera inte ventilationen; använd lämplig kablag (12 V: #38x2, 24 V: #38x1)

Vanliga frågor - INV400012 HQ

Vilken är den maximala kontinuerliga effekt som denna växelriktare kan leverera?

Den kontinuerliga uteffekten är 4000 W, med en toppeffekt (surge) på 8000 W.

Vilken ingångsspänning arbetar modell INV400012 på?

Denna modell arbetar på 12 V DC (område 10~16 V). Det finns en 24 V-version (INV400024). Kontrollera etiketten på din enhet.

Hur ansluter man växelriktaren korrekt till ett batteri?

Använd den röda kabeln för positiv (+) och den svarta för negativ (-). Dra åt skruvarna ordentligt. Se till att strömbrytaren är i läge AV innan du ansluter batteriet. Vänd aldrig polariteten.

Vad gör man om överhettningsindikatorn tänds?

Den gula indikatorn tänds och ett ljudlarm hörs. Det betyder att växelriktaren har överhettats (intern temperatur > 60°C). Stäng av enheten, låt den svalna, minska belastningen och se till att ventilationen inte är blockerad.

Varför utlöses ljudlarmet?

Ljudlarmet ljuder vid: överhettning, låg batterispänning (spänning < 10,5 V för 12 V, < 21 V för 24 V) eller låg batterispänning brytning.

Kan jag använda denna växelriktare med nickel-kadmium batteriladdare?

Nej, vissa små laddare för nickel-kadmium batterier (ficklampor, rakapparater) kan skadas. Däremot kan laddare med lågspänningsutgång (< 30 V) användas utan problem.

Vilka kablar ska man använda för att ansluta batteriet?

För en 12 V-version, använd en kabel med tvärsnitt #38 AWG x 2. För 24 V, använd #38 AWG x 1. Rekommenderad inström är 366 A för 12 V och 183 A för 24 V.

Hur återställer man växelriktaren efter en överbelastning?

Den röda överbelastningsindikatorn tänds. Stäng av växelriktaren, minska belastningen (koppla bort vissa apparater), och slå på den igen.

Var ska jag installera växelriktaren?

Installera den på en sval plats (omgivningstemperatur 0-25°C), torr, skyddad från brandfarliga ämnen och utom räckhåll för barn. Lämna minst 2,5 cm utrymme runt om för ventilation.

Vad gör man om växelriktaren inte producerar någon utspänning?

Kontrollera först om strömbrytaren är i läge PÅ. Kontrollera sedan ingångskablage, batterispänningen (måste vara > 10 V för 12 V) och de interna säkringarna. Om problemet kvarstår, kontakta en kvalificerad elektriker.

BRUKSANVISNING INV400012 HQ

DC till AC strömomvandlare

MANUAL DE UTILIZARE (p. 54)

12V DC till 230V AC Mjuk Strömomvandlare

24V DC till 230V AC Mjuk Strömomvandlare

4000 WATT KONTINUERLIG UTEFFEKT

SPECIFICATION

Specifikation DC12V DC24V
Styrka Uteffekt 4000W 4000W
	8000W uteffekt 8000W uteffekt
Styrka Ineffekt DC10 ~ 16V DC20	~ 30V
Uteffekt volt AC 230V AC 230V
Uteffekt vågform Modifierad sinusvåg Modifierad sinusvåg
Uteffekt frekvens 50 eller 60HZ 50 eller 60HZ
Viloström < 1A < 0.8A
Verkningsgrad 85% ~ 90%	85% ~ 90%
Högspänning ineffekt vid avstängning	DC16V+/-0,5V DC31V+/-0,8V
Batteriavstängning	DC10,5V+/-0,5V DC21+/-0,8V
Lågbatteriavstängning	DC10+/-0,5V	DC20+/-0,8V
Termiskt skydd 60+/-5°C 60+/-5°C
Kyla	Temperaturstyrd fläkt	Temperaturstyrd fläkt
Skydd	* utgång resultatindikator
	* ingång polvändning (genom säkring)
	* hög likströmsspänning
	* larm för svagt batteri
	* låg batterispänning avstängning
	* överbelastning
	* högsta temperatur
Säkring 30A * 18 delar 15A * 18 delar
AC uttag Två Två
Storlek( L*B*H ) 580*210*159 mm	580*210*159 mm
Vikt 11.2 kg 11.2 kg

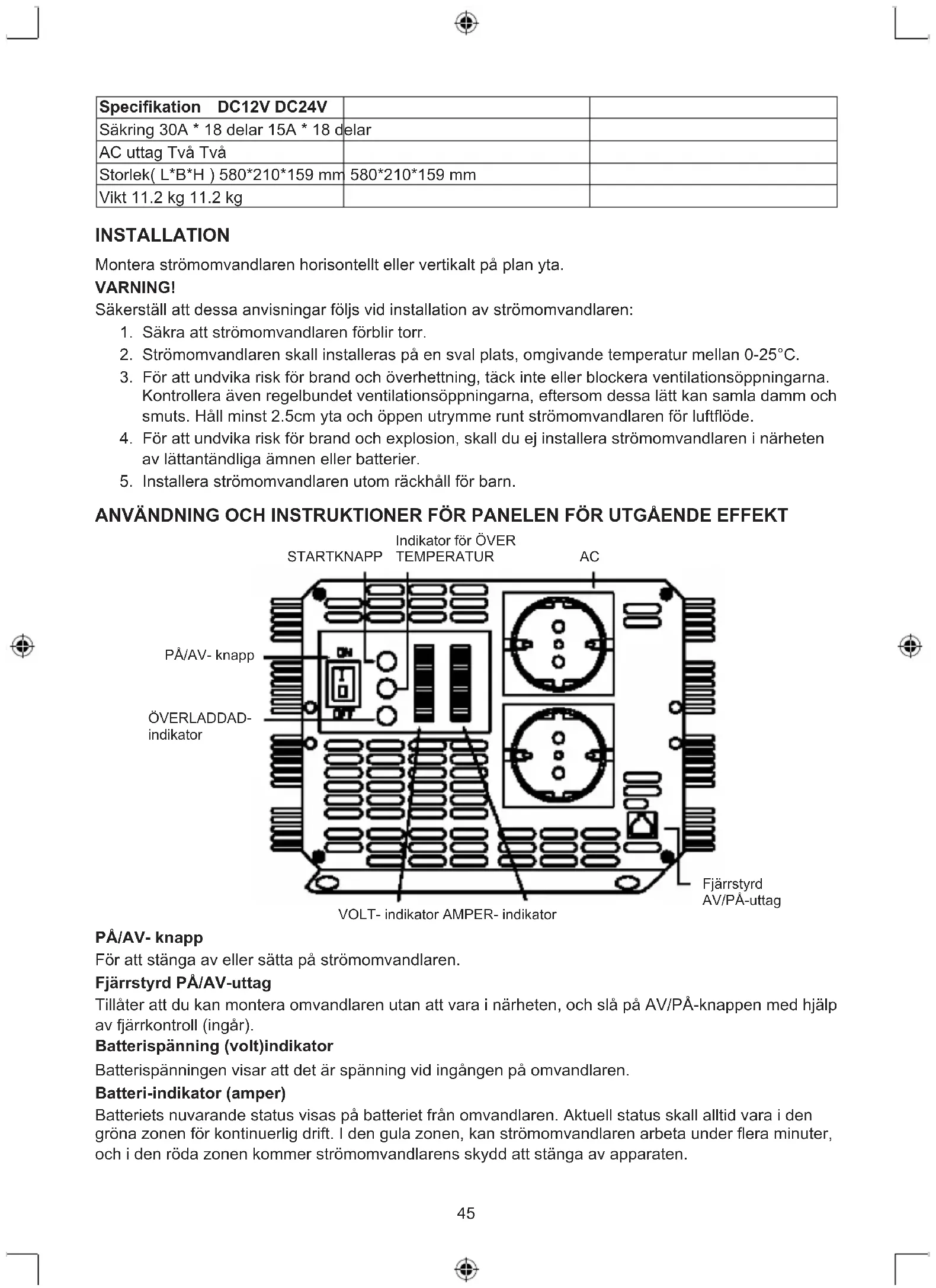

INSTALLATION

Montera strömomvandlaren horisontellt eller vertikalt på plan yta.

WARNING!

Säkerställ att dessa anvisningar följs vid installation av strömomvandlaren:

1. Säkra att strömomvandlaren förblir torr.
2. Strömomvandlaren skall installeras på en sval plats, omgivande temperatur mellan 0-25°C.
3. För att undvika risk för brand och överhettning, täck inte eller blockera ventilationsöppningarna. Kontrollera även regelbundet ventilationsöppningarna, eftersom dessa lätt kan samla damm och smuts. Håll minst 2.5cm yta och öppen utrymme runt strömomvandlaren för luftflöde.
4. För att undvika risk för brand och explosion, skall du ej installera strömomvandlaren i närheten av lättantändliga ämnen eller batterier.
5. Installera strömomvandlaren utom räckhåll för barn.

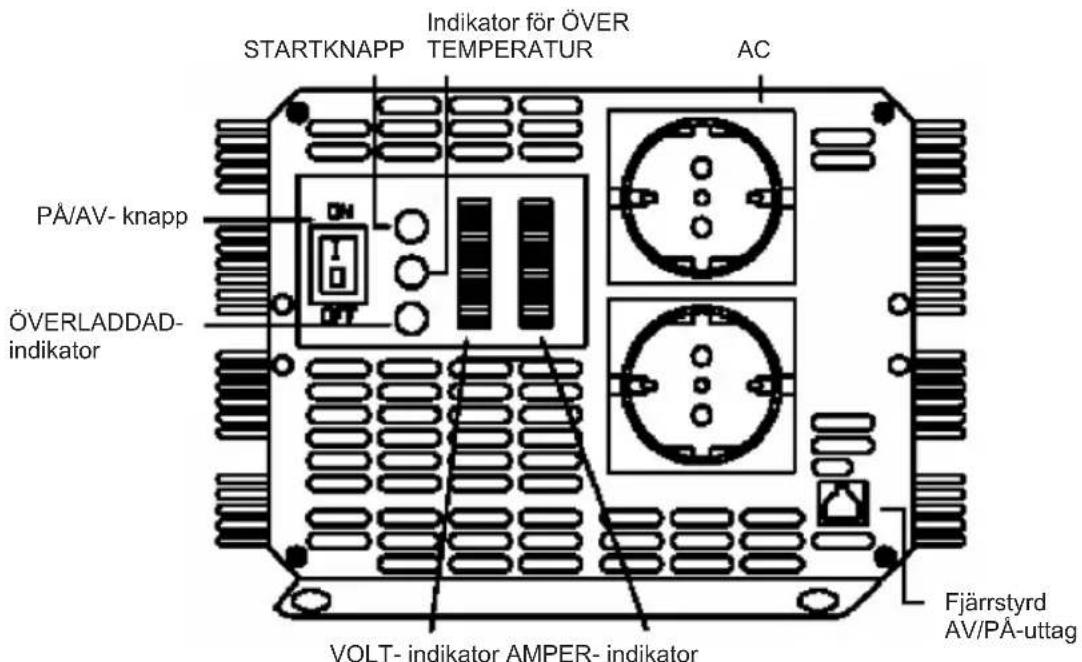

ANVÄNDNING OCH INSTRUKTIONER FÖR PANELEN FÖR UTGÅENDE EFFEKT

STARTKNAPP Indikator för ÖVER TEMPERATUR AC PÅ/AV- knapp ÖVERLADDAD- indikator VOLT- indikator AMPER- indikator Fjärrstyrd AV/PÅ-uttag

PÅ/AV- knapp

För att stänga av eller sätta på strömomvandlaren.

Fjärrstyrd PÅ/AV-uttag

Tillåter att du kan montera omvandlaren utan att vara i närheten, och slå på AV/PÅ-knappen med hjälp av fjärrkontroll (ingår).

Batterispänning (volt)indikator

Batterispänningen visar att det är spänning vid ingången på omvandlaren.

Batteri-indikator (amper)

Batteriets nuvarande status visas på batteriet från omvandlaren. Aktuell status skall alltid vara i den gröna zonen för kontinuerlig drift. I den gula zonen, kan strömomvandlaren arbeta under flera minuter, och i den röda zonen kommer strömomvandlarens skydd att stänga av apparaten.

POWER-indikator

När du är ansluter till ett batteri, och omvandlaren är påslagen, lyser denna med en grön färg, detta visar att ströomvandlaren är klar för användning.

INDIKATOR FÖR ÖVERTEMPERATUR

Om övertemperaturen lyser gult, är denna överhettad. Ett larm kommer att ljuda och strömomvandlaren kommer automatiskt att stänga av sig. Överhettning orsakas av att apparaten körs med effektnivåer över 4000 W. Detta kommer också att ske, när omvandlaren är installerad eller placerad vid ett område där omvandlaren ej kan sjunka eller förlora sin värme på ett korrekt sätt. Strömomvandlaren startar automatiskt igen när den svalnat.

INDIKATOR FÖR ÖVERBELASTNING

Indikatorn lyser rött när överbelastning uppstår. Problemet kan lösas genom att stänga av strömomvandlaren och minska trycket innan du slår på apparaten igen.

LJUDLARM

Ett larm kommer att ljuda i händelse av att:

a. Övertemperatur uppstår
b. Lågt batteri (<10,5 V för 12 V-omvandlare, <21 V för 24 V-omvandlare)
c. Lågt batteri avstängning (<10 V för 12 V-omvandlare, <20 V för 24 V-omvandlare)

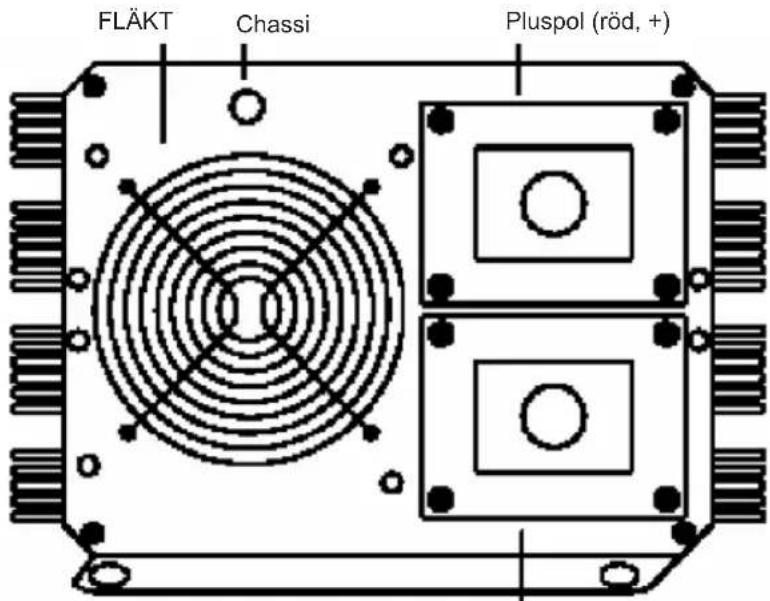

ANVÄNDNING OCH INSTRUKTIONER FÖR PANELEN FÖR INGÅENDE EFFEKT

FLÄKT Chassi Pluspol (röd, +)

Minuspol (svart,-)

FLÄKT

För svalka under drift.

TERMINALANSLUTNING

Använd den röda batterikabeln för att ansluta (+) på batteriet till terminalen (+) på själva omvandlaren. Anslut sedan den svarta kabeln (-), till (-) på terminalen på själva omvandlaren.

När du är ansluten till ett batteri, se till att slå på omvandlaren innan du slår på annan utrustning. Dra åt skruvarna regelbundet på kablarna för själva DC-ingången.

Om du använder flera olika apparater, vrid på och starta dessa var för sig, efter att du startat din strömomvandlare. Detta kommer att säkerställa att omvandlaren inte behöver leverera strömladdning till alla apparater samtidigt.

WARNING!

Var god och uppmärksamma, att 230V växelström är potentiell dödlig. Arbeta ej därför med växelströmskablar medan denna är ansluten till omvandlaren (även om den är avstängd), om ej DC:s strömkälla är FYSISKT bortkopplad från omvandlaren. Hantera därför detta varsamt, och undvik att arbeta på växelströmskablar om denna är ansluten till annan strömkälla, t. ex en generator.

WARNING!

Använd ej omvänd ström! Använd ej "alligator-clips" och säkra att PÅ/AV-knappen på panelen för utgående ström är avstängd, i läge AV, innan du ansluter batteri eller annan likström.

CHASSI JORDKABELN

Själva omvandlaren har en klack, som är ansluten till själva chassit på omvandlaren. Jordledaren på kopplingsdosan, själva panelen för uteffekt på omvandlaren, är ansluten till själva chassit.

Själva området på chassit skall vara anslutet till en jordad punkt, som varierar beroende på var strömomvandlaren skall installeras:

För fordon; anslut chassijordkabelns klack till fordonets chassi.

För båt; anslut till båtens jordade system.

På en fast plats; ansluts till marken genom ett markspö (en metallstång som sätts ner i jorden), eller annat lämpligt ingångsverktyg. Använd en 12 AWG eller större koppartråd (gärna med grön / gul isolering) för att ansluta chassijordkabelns klack till jordpunkten.

Den neutrala (gemensamma) ledaren för omvandlarens utgångskrets, är kopplad till själva chassit. När chassit väl är anslutet till jord, kommer även den neutrala ledaren att vara jordad. Detta överensstämmer med dem internationella elektroniska kraven för att framställa separata AC-källor (t.ex. frekvensomriktare och generatorer), som har sina nolledare bundna till marken på samma sätt som den neutrala ledaren.

WARNING!

Använd inte 4000W-omvandlaren utan att ansluta denna till marken. Var medveten om risken att starka elektriska stötar kan uppkomma!

PROBLEMLÖSNING

Problem Möjliga orsaker Lösning
1) Lågspänning utgång Använder en	voltmätare med lågt medelvärde	Använd en voltmätare som visar faktiskt värde
2) Låg spänningsutgång och AMPS-indikator i röd zon	Överladdad Minska belastningen
3) Ingen utspänning och volt i indikatorn, i nedre röda zonen	Lågspänning Ladda batteriet,	kontrollera anslutningar och kablar
4) Ingen utspänning och indikatorn för PÅ lyser ej	a. Omvandlaren är avstängd	Sätt på omvandlaren
	b. Ingen ström till omvandlaren	Kontrollera anslutningar och batteri
	c. En intern säkring är öppen	Be en kvalificerad elektriker byta säkringen
	d. Omvänd DC polariet Be en	kvalificerad kontrollera och observer polariteten
5) Ingen utspänning och och voltindikatorn i övre röda zonen	Högspänning Se till att omvandlaren är ansluten till 12 V-batteri (24 V för 4000W/24V omvandlare)
6) Larm vid låg batterinivå och voltindikatorn under 10,5V (21V för 4000W/24V omvandlare)	a. dåliga DC-ledningar Använd rätt kabel och gör fast anslutningar
	b. Batteriet är i dåligt skick Byt batteri
7) Ingen spänning, indikatorn för övre temperatur och belastning över 4000W/250 amper (eller 125A för 4000W / 24V omvandlare)	Termisk avstängning Tillåt att	strömomvandlaren får svalna, reducera eventuell belastning om kontinuerlig drift krävs.
8) Ingen utspänning, och indikatorn för övre temperatur lyser ej,och belastar lägre än 4000W/250 ampere (eller 125A för 4000W/24V omvandlare )	Termisk avstängning Kontrollera att ventilationsöppningar i omvandlaren ej är blockerade och minskar omgivande temperatur
9) Ingen utspänning på och indikatorn blinkar ej	a. Kortslutning eller fel på ledningar	Felaktig polaritet eller ett eventuellt fel på växelströmskablar
	b. Mycket hög belastning Ta	bort eller minska belastningen

Om denna strömomvandlare, efter ovanstående felsökning, inte skulle fungera, kan du returnera denna till oss, eller be en kvalificerad elektriker kontrollera och byta ut eventuella delar på omvandlaren. Öppna INTE höljet själv, eller skär av eventuella kontakter.

WARNING:

Använd inte omvandlaren till följande uppladdningsbara apparater:

Det finns två speciella typer av uppladdar för små batterier (nickelkadium), då uppladdaren kan bli skadad om den ansluts till omvandlaren:

a. Små batteridrivna apparater såsom ficklampor, rakhyvlar, och vissa nattlampor som ansluts direkt till ett AC-uttag för uppladdning.
b. Vissa batteriladdare som används för olika typer av eldrivna handverktyg. Dessa laddare har en varningstriangel som anger att farliga spänningar kan finnas på dessa apparater.

Detta problem uppstår dock inte på flertalet utrustningar med batteridriven uppladdningstid. Många batteridrivna utrustningar idag, har en separat laddare eller transformator, som kan pluggas in direkt i ett AC-uttag och därmed få en lägre spänningsutgång. Om klassificeringen på dessa laddare anger att den producerar en låg AC- eller DC-ström, bör (lägre än 30 V), bör omvandlaren göra detta säkert utan problem.

ANVÄND RÄTT KABLAR OCH TYP AV BATTERI!

För de flesta tillämpningar av 4000W-omvandlare, rekommenderas att använda ett stort urladdningsbatteri, eller flera parallella sådana. För att förhindra att batteriet laddas ur för långt, rekommenderas det att använda en större kapacitet för att få bättre reservkraft.

Rekommenderad amperingång:

12V -> 366A

24V -> 183A

För att minska risken för elektriska stötar bör denna produkt ENDAST öppnas av behörig tekniker när service behövs. Dra ut strömkabeln från eluttaget och koppla ur all annan utrustning om något problem skulle

uppstå. Utsätt inte produkten för vatten eller fukt.

Underhåll:

Rengör endast med torr trasa. Använd inga rengöringsmedel som innehåller lösningsmedel eller slipmedel.

Garanti:

Ingen garanti gäller vid ändringar eller modifieringar av produkten eller för skador som har uppstått på grund av felaktig användning av denna produkt.

Allmänt:

Utseende och specifikationer kan komma att ändras utan föregående meddelande.

Alla logotyper och produktnamn är varumärken eller registrerade varumärken som tillhör sina ägare och är härmed erkända som sådana.

Behåll bruksanvisningen och förpackningen för eventuellt framtida behov.

Obs!

Produkten är märkt med denna symbol som betyder att använda elektriska eller elektroniska produkter inte får slängas bland vanliga hushållssopor. Det finns särskilda återvinningssystem för dessa produkter.
