Produkttyp	Ren växelriktare med sinusvåg
Märke	HQ
Modell	PURE60012
Nominell inspänning	12 V DC eller 24 V DC (valbar)
Utspänning	230 V AC ± 3 %
Utfrekvens	50 Hz
Kontinuerlig uteffekt	600 W
Toppeffekt	1000 W (max. 10 minuter)
Maximal inström	80 A (12 V) / 40 A (24 V)
Maximal verkningsgrad	85 %
Utgångsvåg	Ren sinusvåg
Total harmonisk distorsion	< 3 %
Tomgångsförbrukning	< 0,8 A (12 V) / < 0,6 A (24 V)
Inspänningsområde	10,7–16,5 V (12 V) / 21,4–33 V (24 V)
Lågspänningslarm	10,7 V (12 V) / 21,4 V (24 V)
Lågspänningsavstängning	10 V (12 V) / 20 V (24 V)
Mått (L x B x H)	280 x 236 x 83 mm
Vikt	2,46 kg
Antal uttag	2 (230 V-uttag)
Anslutning för fjärrkontroll	Ja (tillval RC-15)
Kylfläkt	Ja
Skydd	Låg/hög spänning, lågt batteri, överhettning (automatiskt); överbelastning, kortslutning (manuellt)
Säkerhetsnormer	EN60950-1, EMC EN55022 klass B
Rekommenderad användning	Husbil, båt, kommersiellt fordon
Underhåll	Rengör med en torr trasa
Reparerbarhet	Reparation endast av kvalificerad tekniker
Allmän information	Garantin gäller inte vid modifiering eller felaktig användning. Specifikationer kan ändras.

Vanliga frågor - PURE60012 HQ

Hur ansluter jag växelriktaren till ett batteri?

Anslut först den svarta kabeln (negativ) till den vita polen. Installera en DC-brytare eller säkring på plusidan. Anslut sedan den röda pluskabeln till den röda polen. Se till att inte vända polariteten för att undvika skada på enheten.

Vad gör jag om den orange lampan tänds?

Den orange lampan indikerar låg batterispänning eller överhettning. Kontrollera batterispänningen (måste vara över 10,7 V för 12 V-modell) och se till att växelriktaren är väl ventilerad. Om problemet kvarstår, stäng av enheten i några minuter.

Kan jag använda växelriktaren med ett kylskåp?

Ja, men observera starteffekten som kan vara 2 till 3 gånger högre än märkeffekten. Kontrollera att växelriktarens toppeffekt (1000 W) är tillräcklig för kylskåpet. För 600 W-modeller, överskrid inte kontinuerlig effekt.

Vad är skillnaden mellan 12V och 24V modellerna?

Skillnaden är den nominella inspänningen. Välj modell efter batteriet i ditt fordon eller installation. 12 V-modeller passar 12 V-system, 24 V-modeller passar 24 V-system. Anslut inte ett 12 V-batteri till en 24 V-modell.

Hur installerar jag växelriktaren i en båt?

Låt en specialist utföra installationen för att undvika korrosion. Växelriktaren måste jordas (båtens chassi). Använd kablar av lämplig dimension och se till att ventilationen är god.

Växelriktaren avger en ljudsignal, vad gör jag?

Ljudsignalen indikerar överbelastning eller lågt batteri. Koppla bort anslutna enheter och kontrollera batterispänningen. Om överbelastningen kvarstår, återställ växelriktaren manuellt genom att stänga av och sedan slå på den igen.

Kan jag ansluta flera enheter till växelriktaren?

Ja, du kan ansluta upp till 2 enheter per uttag (4 totalt). Se till att den totala effekten inte överstiger 600 W kontinuerligt och 1000 W topp (max 10 min). Undvik samtidiga enheter med hög starteffekt.

Hur rengör jag växelriktaren?

Rengör enheten endast med en torr trasa. Använd inte lösningsmedel eller slipande produkter. Koppla bort växelriktaren från batteriet och enheterna före rengöring.

Vad gör jag vid kortslutning?

Växelriktaren stängs av automatiskt. För att återställa den, koppla bort alla enheter, stäng av växelriktaren och slå på den igen. Om kortslutningen kvarstår, kontrollera kablage och anslutna enheter. Återställningen är manuell.

Är växelriktaren kompatibel med solpaneler?

Ja, via ett lagringsbatteri. Solpanelerna laddar batteriet och växelriktaren omvandlar batteriets likström till växelström. Se till att panelernas effekt är anpassad till batteriets kapacitet.

BRUKSANVISNING PURE60012 HQ

1. = AC 230V utgångar)

2. = LED (över temperatur)

3. = LED (överbelastning)

4. = LED (strömutgång)

5. = Strömbrytare

6. = Uttag för fjärrkontroll

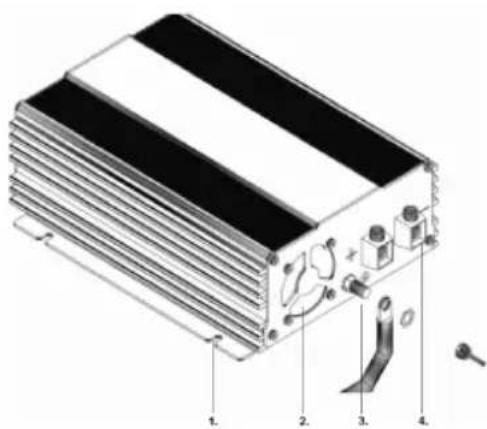

Baksida (utom 120/150W)

1. = Monteringshål

2. = Kylfläkt

3. = Jordningsuttag

4. = DC ingångsuttag

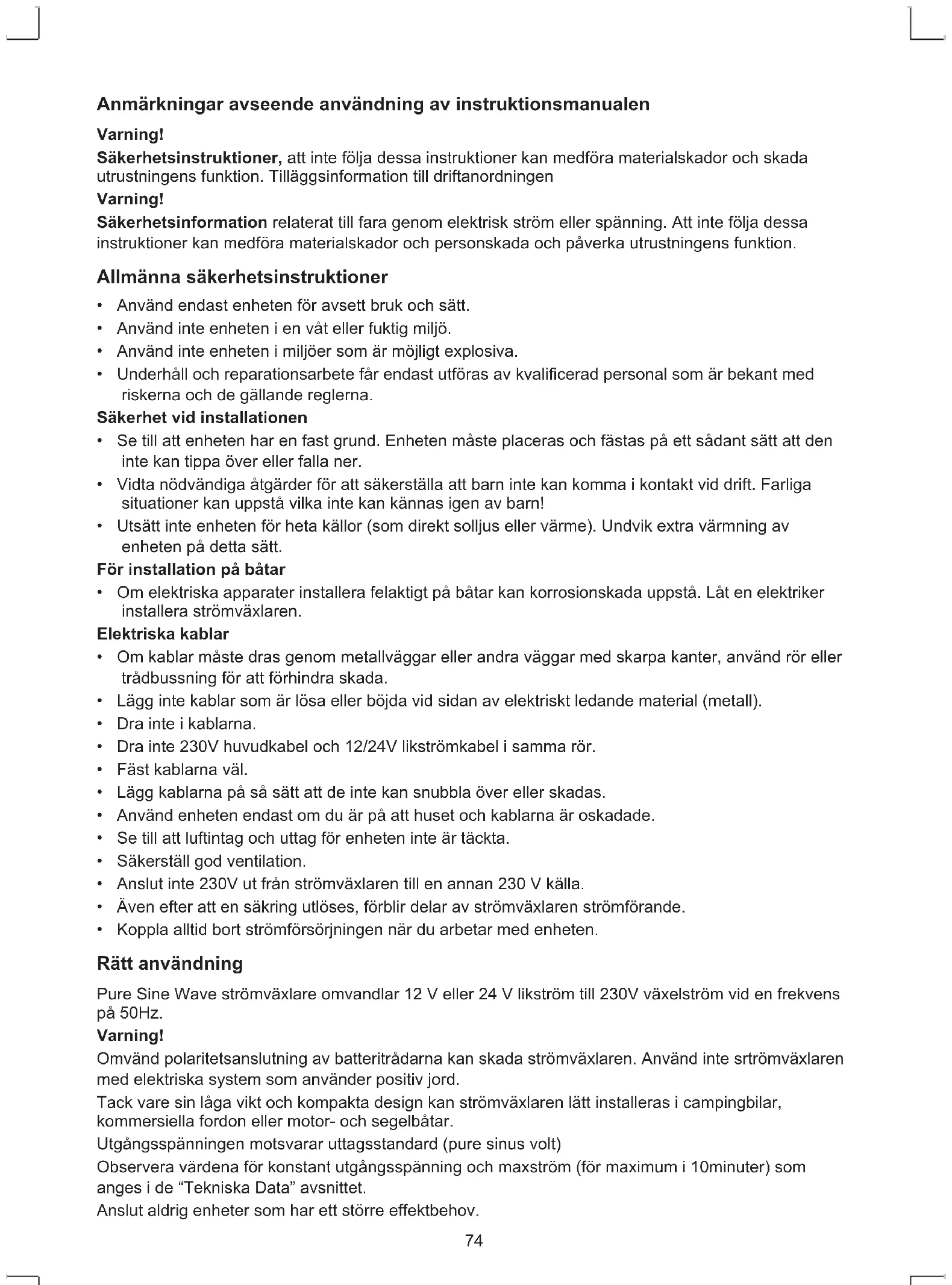

Anmärkningar avseende användning av instruktionsmanualen

Varning!

Säkerhetsinstruktioner, att inte följa dessa instruktioner kan medföra materialskador och skada utrustningens funktion. Tilläggsinformation till driftanordningen

Varning!

Säkerhetsinformation relaterat till fara genom elektrisk ström eller spänning. Att inte följa dessa instruktioner kan medföra materialskador och personskada och påverka utrustningens funktion.

Allmänna säkerhetsinstruktioner

• Använd endast enheten för avsett bruk och sätt.
• Använd inte enheten i en våt eller fuktig miljö.
• Använd inte enheten i miljöer som är möjligt explosiva.
• Underhåll och reparationsarbete får endast utföras av kvalificerad personal som är bekant med riskerna och de gällande reglerna.

Säkerhet vid installationen

• Se till att enheten har en fast grund. Enheten måste placeras och fästas på ett sådant sätt att den inte kan tippa över eller falla ner.
• Vidta nödvändiga åtgärder för att säkerställa att barn inte kan komma i kontakt vid drift. Farliga situationer kan uppstå vilka inte kan kännas igen av barn!
• Utsätt inte enheten för heta källor (som direkt solljus eller värme). Undvik extra värmning av enheten på detta sätt.

För installation på båtar

- Om elektriska apparater installera felaktigt på båtar kan korrosionskada uppstå. Låt en elektriker installera strömväxlaren.

Elektriska kablar

• Om kablar måste dras genom metallväggar eller andra väggar med skarpa kanter, använd rör eller trådbussning för att förhindra skada.
• Lägg inte kablar som är lösa eller böjda vid sidan av elektriskt ledande material (metall).
• Dra inte i kablarna.
• Dra inte 230V huvudkabel och 12/24V likströmkabel i samma rör.
• Fäst kablarna väl.
• Lägg kablarna på så sätt att de inte kan snubbla över eller skadas.
• Använd enheten endast om du är på att huset och kablarna är oskadade.
• Se till att luftintag och uttag för enheten inte är täckta.
• Säkerställ god ventilation.
• Anslut inte 230V ut från strömväxlaren till en annan 230 V källa.
• Även efter att en säkring utlöses, förblir delar av strömväxlaren strömförande.
• Koppla alltid bort strömförsörjningen när du arbetar med enheten.

Rätt användning

Pure Sine Wave strömväxlare omvandlar 12 V eller 24 V likström till 230V växelström vid en frekvens på 50Hz.

Varning!

Omvänd polaritetsanslutning av batteritrådarna kan skada strömväxlaren. Använd inte srtrömväxlaren med elektriska system som använder positiv jord.

Tack vare sin låga vikt och kompakta design kan strömväxlaren lätt installeras i campingbilar, kommersiella fordon eller motor- och segelbåtar.

Utgångsspänningen motsvarar uttagsstandard (pure sinus volt)

Observera värdena för konstant utgångsspänning och maxström (för maximum i 10minuter) som anges i de "Tekniska Data" avsnittet.

Anslut aldrig enheter som har ett större effektbehov.

Anmärkning

Var medveten om att när elektriska enheter med en elektrisk drivning (som borrmaskiner och kylskåp) ansluts, att de ofta kräver mer effekt än vad som anges på typskylten.

När du väljer installationsplats, observera följande instruktioner:

• Strömväxlaren kan installeras horisontellt eller vertikalt.
• Installationen ska göras på en torr och ren plats som inte utsätts för luftfuktighet.
• Se till att platsen är väl ventilerad. Om den installeras i skydd säkerställ god ventilation. Håll en fri yta på minst 10 cm runt strömväxlaren.
• Luftintaget i botten på strömväxlaren och luftutsläppet på baksidan får inte blockeras.
• Installationsytan ska vara jämn och av tillräcklig hållfasthet.

Om strömväxlaren installeras i ett fordon eller en båt ska den anslutas till chassit (jord).

Observera den nödvändiga kabel tvärsektionen (se tabell).

Enhet Minsta kabeltjocklek
150W 2,5 mm	^2
300W 6,0 mm	^2
600W 10,0 mm	^2
1000W 35,0 mm	^2
2000W 50,0 mm	^2

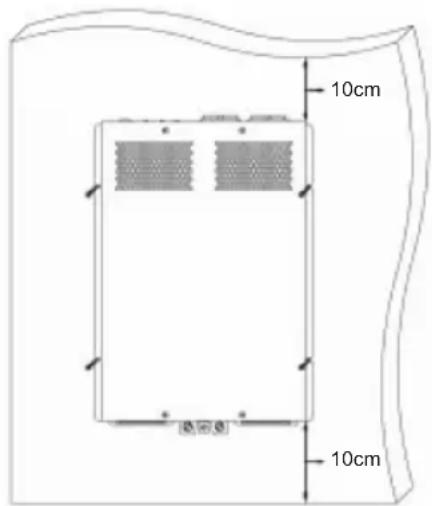

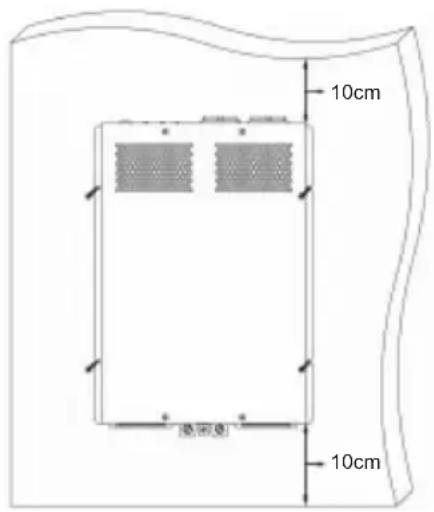

10cm 透明度 10cm

1. Lägg den flexibla kabeln (plus och minus) från batteriet till anslutningspolerna på strömväxlaren

Varning!

Se till att inte polerna byts! Omvänd polaritetanslutning smaller de interna säkringarna. Byte av säkringar ska endast göras av experter!

1. Anslut kabeln och terminalen tillsammans.
2. Anslut först den negativa kabeln till den vita negativa terminalen.
3. Installera en DC strömbrytare på denpositiva sidan av strömbanan inom 18 tum (45,75cm) frånbatteriet.
4. Anslut den positiva kabeln till den röda positiva terminalen.

Varning!

För att den integrerade restströmsdrivna skyddsanordningen för strömväxlaren ska fungera korrekt, måste jordanslutningen för strömväxlaren anslutas elektriskt till fordonets eller båtens chassi.

1. Dra den flexibla jordkabeln från jordpunkten på fordionet till jordningspunkten på strömväxlaren.
2. Anslut jordningskabeln till chassiterminalen.

Varning!

Omvänd polaritetsanslutning av batteritrådarna kan skada strömväxlaren. Använd inte srtrömväxlaren med elektriska system som använder positiv jord.

Använda strömväxlaren

120/150/300/600W modeller:

Anslut endast en förbrukarenhet till 230 V uttaget på enhetens front.

>600W modeller:

Anslut ettmaximum av två konsumentenheter till vart och ett av 230 V uttagen på enhetens front.

Koppla på

Driften startar med PÅ/AV brytaren på strömväxlarens frontsida. I läge ON tänds LED kontrollen "Power".

Funktionsstörningar

120/150/300W

Om batterispänningen faller under 10,7 V (12V modell) eller 21,4V (24V modell) blir LED orange.

Detsamma sker om strömväxlaren blir överhettad.

Strömväxlaren stängs av automatiskt om batterispänningen sjunker till 10 V (för 12V modeller) eller 20V (för 24V modeller).

1. Om detta händer stäng av strömväxlaren.
2. Se till att strömväxlaren är tillräckligt ventilerad.
3. Vänta i ca 5 - 10 minuter och slå bara på strömväxlaren.

600/1000/1500/2000W

Om batterispänningen faller under 10,7 V (12V modell) eller 21,4V (24V modell) tänds LED kontroll "OVER-LOAD" och en ljudsignal hörs. Strömväxlaren stängs av automatiskt om batterispänningen sjunker till 10 V (för 12V modeller) eller 20 (för 24V modeller).

Om enheten överhettas, stängs strömväxlaren av - "OVERTEMP" LED tänds.

1. Om detta händer stäng av strömväxlaren.
2. Se till att strömväxlaren är tillräckligt ventilerad.
3. Vänta i ca 5 - 10 minuter och slå bara på strömväxlaren.

När strömväxlaren arbetar med hög belastning under långa perioder måste du vara uppmärksammad på spänningen på batteriet. Om spänningen inte räcker, ladda batteriet omgående eller byt.

Det finns ett modulärt uttag för fjärrkontroll för 1500W och 2000W på frontpanelen och för 600W (option) och 1000W på bottenplattan.

Specifikationer:

Märkspänning 12 V likström 24 V likström
Konstant utgångseffekt 120W
Max. ingångsström 15A 7.5A
Utgångsspänning 230V AC +/- 3%
Utgångsfrekvens 50 Hz
Utgångs kurvform PURE SINE INVERTERS
Total harmonisk distortion 3%
Noll belastningsström <0.5A <0.3A
Märkspänning 10 V ~ 16,5 V 20 V ~ 33 V
Lågspänningsavstängning 10 V	20 V
Effektivitet upp till	88%
Dimensioner (L x B x H)	204 x 105 x 30 mm
Vikt	453 g
Säkerhetscertificering	EN60950-1:
EMC	EN55022: Class BEN55024:EN61000-3-2:EN61000-3-3:
E Mark	^E_13

Skydd:	Återställningsläge
* Ingång lågspänning	Automatik
* Ingång överspänning	Automatik
* Lågt batteri alarm	Automatik
* Övertemperatur	Automatik
* Överbelastning	Manuell
* Kortslutning	Manuell

Märkspänning 12 V likström 24 V likström
Konstant utgångseffekt 150W
Max. utgångseffekt 300W
Max. ingångsström 20A 10A
Utgångsspänning 230V AC +/- 3%
Utgångsfrekvens 50 Hz
Utgångs kurvform PURE SINE INVERTERS
Total harmonisk distortion 3%
Noll belastningsström <0.8A <0.6A
Märkspänning 10,5V ~ 16,5V	21V ~ 33V
Lågspänningsalarm	10,5V	21V
Lågspänningsavstängning	10 V	20 V
Effektivitet upp till	85%
Dimensioner (L x B x H)	215 x 147 x 66 mm
Vikt	1,28Kg
Fjärrkontroll	-
GFCI	-
Säkerhetscertificering	EN60950-1:
EMC	EN55022: Class BEN55024:EN61000-3-2:EN61000-3-3:
E Mark	10R-023658
Skydd: Återställningsläge* Ingång lågspänning.... Automatik* Ingång överspänning.... Automatik* Lågt batteri alarm.... Automatik* Övertemperatur.... Automatik* Överbelastning.... Manuell* Kortslutning.... Manuell

Märkspänning 12 V likström 24 V likström
Konstant utgångseffekt 300W
Max. utgångseffekt 500W
Max. ingångsström 40A 20A
Utgångsspänning 230V AC +/- 3%
Utgångsfrekvens 50 Hz
Utgångs kurvform PURE SINE INVERTERS
Total harmonisk distortion 3%
Noll belastningsström <0.7A <0.5A
Märkspänning 10,5V ~ 16,5V 21V ~ 33V
Lågspänningsalarm 10,5V 21V
Lågspänningsavstängning 10 V 20 V
Effektivitet upp till 88%
Dimensioner (L x B x H) 215 x 147 x 66 mm
Vikt 1,32Kg
Fjärrkontroll –
GFCI –
Säkerhetscertificering EN60950-1:
EMC	EN55022: Class BEN55024:EN61000-3-2:EN61000-3-3:
E Mark	^E_13 10R-023658
Skydd:* Ingång lågspänning ...... Automatik* Ingång överspänning...... Automatik* Lågt batteri alarm ...... Automatik* Övertemperatur...... Automatik* Överbelastning...... Manuell* Kortslutning ...... Manuell

Pure sine 600W serie

Märkspänning	12 V likström	24 V likström
Konstant utgångseffekt	600W
Max. Utgångseffekt(för maximum i 10minuter)	1000W(650W)
Max. ingångsström	80A	40A
Utgångsspänning	230V AC +/- 3%
Utgångsfrekvens	50 Hz
Utgångs kurvform	PURE SINE INVERTERS
Total harmonisk distortion	3%
Noll belastningsström <0.8A <0.6A
Märkspänning 10,7V ~ 16,5V 21,4V ~ 33V
Lågspänningsalarm 10,7V 21,4V
Lågspänningsavstängning 10 V 20 V
Effektivitet upp till 85%
Dimensioner (L x B x H) 280 x 236 x 83 mm
Vikt 2,45Kg
Fjärrkontroll	RC-15 (Option)
GFCI	Option
Säkerhetscertificering EN60950-1:
EMC	EN55022: Class BEN55024:EN61000-3-2:EN61000-3-3:
E Mark	10R-02 3659

Skydd:	Återställningsläge
* Ingång lågspänning	Automatik
* Ingång överspänning	Automatik
* Lågt batteri alarm	Automatik
* Övertemperatur	Automatik
* Överbelastning	Manuell
* Kortslutning	Manuell

Pure sine 1000W serie

Märkspänning 12 V likström 24 V likström
Konstant utgångseffekt 1000W
Max. Utgångseffekt(för maximum i 10minuter)	2000W(1200W)
Max. ingångsström 160A 80A
Utgångsspänning 230V AC +/- 3%
Utgångsfrekvens 50 Hz
Utgångs kurvform PURE SINE INVERTERS
Total harmonisk distortion 3%
Noll belastningsström <1.2A <0.8A
Märkspänning 10,7V ~ 16,5V 21,4V ~ 33V
Lågspänningsalarm	10,7V 21,4V
Lågspänningsavstängning	10 V 20 V
Effektivitet upp till	85%
Dimensioner (L x B x H)	395 x 236 x 83 mm
Vikt	4Kg
Fjärrkontroll	RC-15 (Option)
GFCI	Option
Säkerhetscertificering	EN60950-1:
EMC	EN55022: Class BEN55024:EN61000-3-2:EN61000-3-3:
E Mark	^E_13 10R-02 9726
Skydd:* Ingång lågspänning ...... Automatik* Ingång överspänning...... Automatik* Lågt batteri alarm ...... Automatik* Övertemperatur ...... Automatik* Överbelastning ...... Manuell* Kortslutning ...... Manuell

Pure sine 1500W serie

Märkspänning 12 V likström 24 V likström
Konstant utgångseffekt 1500W
Max. utgångseffekt(för maximum i 10minuter)	3000W(1800W)
Max. ingångsström 200A	100A
Utgångsspänning 230V AC +/- 3%
Utgångsfrekvens 50 Hz

Utgångs kurvform PURE SINE INVERTERS
Total harmonisk distortion 3%
Noll belastningsström <1.6A <1A
Märkspänning 10,7V ~ 16,5V 21,4V ~ 33V
Lågspänningsalarm 10,7V 21,4V
Lågspänningsavstängning 10 V 20 V
Effektivitet upp till 85%
Dimensioner (L x B x H) 415 x 283 x 100 mm
Vikt 5,75Kg
Fjärrkontroll RC-15 (Option)
GFCI Option
Säkerhetscertificering EN60950-1:
EMC	EN55022: Class BEN55024:EN61000-3-2:EN61000-3-3:
E Mark	^E_13 10R-02 9594
Skydd:* Ingång lågspänning....* Ingång överspänning....* Lågt batteri alarm....* Övertemperatur....* Överbelastning....* Kortslutning....	ÅterställningslägeAutomatikAutomatikAutomatikAutomatikManuellManuell

Märkspänning	12 V likström	24 V likström
Konstant utgångseffekt	2000W
Max. utgångseffekt(för maximum i 10minuter)	4000W(2200W)
Max. ingångsström	240A	120A
Utgångsspänning	230V AC +/- 3%
Utgångsfrekvens	50 Hz
Utgångs kurvform PURE SINE INVERTERS
Total harmonisk distortion 3%
Noll belastningsström <1.6A <1A
Märkspänning 10,7V ~ 16,5V 21,4V ~ 33V
Lågspänningsalarm 10,7V 21,4V
Lågspänningsavstängning 10 V 20 V
Effektivitet upp till 85%
Dimensioner (L x B x H) 415 x 283 x 100 mm
Vikt	5,9Kg
Fjärrkontroll RC-15 (Option)
GFCI Option
Säkerhetscertificering EN60950-1:
EMC	EN55022: Class BEN55024:EN61000-3-2:EN61000-3-3:
E Mark 10R-02 9594	^13
Skydd:	Återställningsläge
* Ingång lågspänning ....	Automatik
* Ingång överspänning....	Automatik
* Lågt batteri alarm ....	Automatik
* Övertemperatur ....	Automatik
* Överbelastning ....	Manuell
* Kortslutning ....	Manuell

För att minska risken för elektriska stötar bör denna produkt ENDAST öppnas av behörig tekniker när service behövs. Dra ut strömkabeln från eluttaget och koppla ur all annan utrustning om något problem skulle

uppstå. Utsätt inte produkten för vatten eller fukt.

Underhåll:

Rengör endast med torr trasa. Använd inga rengöringsmedel som innehåller lösningsmedel eller slipmedel.

Garanti:

Ingen garanti gäller vid ändringar eller modifieringar av produkten eller för skador som har uppstått på grund av felaktig användning av denna produkt.

Allmänt:

Utseende och specifikationer kan komma att ändras utan föregående meddelande.

Alla logotyper och produktnamn är varumärken eller registrerade varumärken som tillhör sina ägare och är härmed erkända som sådana.

Behåll bruksanvisningen och förpackningen för eventuellt framtida behov.

Obs!

Produkten är märkt med denna symbol som betyder att använda elektriska eller elektroniska produkter inte får slängas bland vanliga hushållssopor. Det finns särskilda återvinningssystem för dessa produkter.

ČESKY

Rozložení částí

Merk påkrevd tverrsnitt på kabelen (se tabell).
