INV300WU12F - Elomvandlare HQ - Gratis bruksanvisning och manual

Produkttyp	Elektrisk växelriktare (spänningsomvandlare)
Varumärke	HQ
Modell	INV300WU12F
Mått (L x B x H)	165 x 88 x 74 mm
Vikt	900 g
Ingångsspänning (DC)	12 V (intervall 10-15 V)
Ingångsström vid full last	35 A
Ingångsström i standby	< 0,36 A
Utgångsspänning (AC)	230 V ±5%
Kontinuerlig uteffekt	300 W
Uteffekt (30 min)	350 W
Toppeffekt	600 W
Utgångsfrekvens	50 Hz
Utgångsvågform	Modifierad sinusvåg
Verkningsgrad	> 90%
USB-port (utgång)	5 V DC, 500 mA
Utgångsuttag	1x Schuko med jordstift
Låg batteriskydd	Avstängning vid 10,5 V ±0,5 V
Termiskt skydd	Stopp vid 60°C
Överlastskydd	Ja
Kortslutningsskydd	Ja (AC-utgång)
Omvänd polaritetsskydd	Ja, via säkring
Säkring (ingång cigarettändare)	15 A
Kylning	Luftkonvektion
Underhåll	Rengör med en torr trasa. Använd inte lösningsmedel.
Garanti	Garantin gäller inte vid modifiering eller felaktig användning.

Vanliga frågor - INV300WU12F HQ

Vilka apparater kan jag ansluta till växelriktaren INV300WU12F?

Du kan ansluta apparater med en total effekt under 300 W kontinuerligt (350 W i max 30 minuter). Detta inkluderar datorer, TV-apparater, lampor, radio, laddare, etc. Undvik högförbrukande apparater som kylskåp eller elverktyg.

Hur ansluter jag växelriktaren till ett bilbatteri?

Sätt i cigarettändarpluggen i bilens cigarettändaruttag. Se till att batteriet är i gott skick och att motorn är igång vid längre användning för att undvika fullständig urladdning.

Vad betyder den blinkande röda LCD-indikatorn?

En blinkande röd indikator indikerar överlast eller överhettning. Växelriktaren har stannat för att skydda sig. Koppla bort några apparater eller låt den svalna innan du startar om.

Varför slås inte växelriktaren på trots att den är ansluten?

Kontrollera först säkringen i cigarettändarpluggen. Om den är trasig, byt ut den mot en identisk säkring på 15 A. Kontrollera även anslutningarna och batterispänningen.

Kan jag använda växelriktaren med ett 24 V-batteri?

Nej, modellen INV300WU12F är designad för 12 V ingång endast. Det finns en 24 V-version (INV300WU24F) för 24 V-batterier.

Hur laddar jag en enhet via USB-porten?

Anslut helt enkelt enhetens USB-kabel till växelriktarens USB-port. Porten ger 5 V / 500 mA, idealiskt för att ladda smartphones, surfplattor eller andra små enheter.

Vad gör jag om 'låg batteri'-larmet aktiveras?

Larmet indikerar att batteriet når en låg nivå (10,5 V). Starta bilmotorn för att ladda batteriet eller minska belastningen. Om spänningen fortsätter att sjunka kommer växelriktaren att stängas av automatiskt.

Är växelriktaren vattentät eller motståndskraftig mot fukt?

Nej, den måste installeras i en torr, ventilerad miljö, skyddad från vatten, olja och direkt värme. Utsätt inte för regn eller fukt.

Hur rengör jag växelriktaren?

Använd en torr trasa för att rengöra enheten. Använd aldrig lösningsmedel, slipande medel eller vätskor. Koppla bort den före rengöring.

Producerar växelriktaren en ren sinusvåg?

Nej, denna modell levererar en modifierad sinusvåg. Detta passar de flesta enkla elektroniska apparater men kan vara olämpligt för vissa känsliga enheter som pumpar eller vissa laddare.

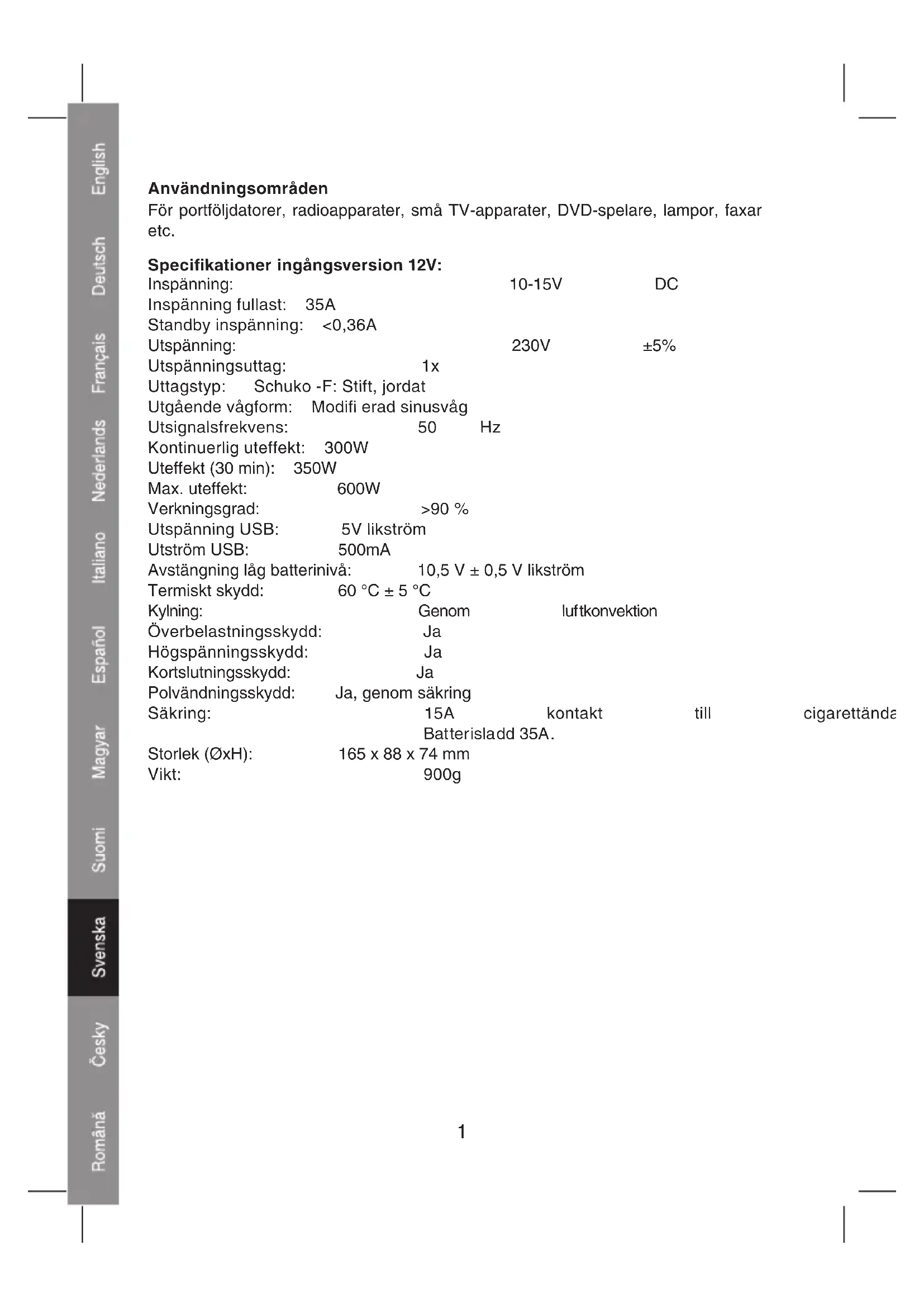

BRUKSANVISNING INV300WU12F HQ

För portföljdatorer, radioapparater, små TV-apparater, DVD-spelare, lampor, faxar etc.

Specifikationer ingångsversion 12V:

Inspänning: 10-15V DC

Inspänning fullast: 35A

Standby inspänning: <0,36A

Utspänning: 230V ±5%

Utspänningsuttag: 1x

Utgående vågform: Modifi erad sinusvåg

Utsignalsfrekvens: 50 Hz

Verkningsgrad: >90 %

Utspänning USB: 5V likström

Utström USB: 500mA

Avstängning låg batterinivå: 10,5 V ± 0,5 V likström

Termiskt skydd: 60 °C ± 5 °C

Kylning: Genom luftkonvektion

Överbelastningsskydd: Ja

Högspänningsskydd: Ja

Kortslutningsskydd: Ja

Polvändningsskydd: Ja, genom säkring

Säkring: 15A kontakt till

Batterisladd 35A.

Storlek (∅xH): 165 x 88 x 74 mm

Vikt: 900g

Specifikationer ingångsversion 24V:

Inspänning: 20-30V

Inspänning fullast: 15A

Standby inspänning: <0,2A

Utspänning: 230V ±5%

Utspänningsuttag: 1x

Verkningsgrad: >90 %

Utspänning USB: 5V likström

Utström USB: 500mA

Avstängning låg batterinivå: 21 V ± 0,8 V likström

Termiskt skydd: 60 ^ ± 5 ^

Kylning: Genom luftkonvektion

Överbelastningsskydd: Ja

Högspänningsskydd: Ja

Kortslutningsskydd: Ja

Polvändningsskydd: Ja, genom säkring

Användarinstruktioner:

1.

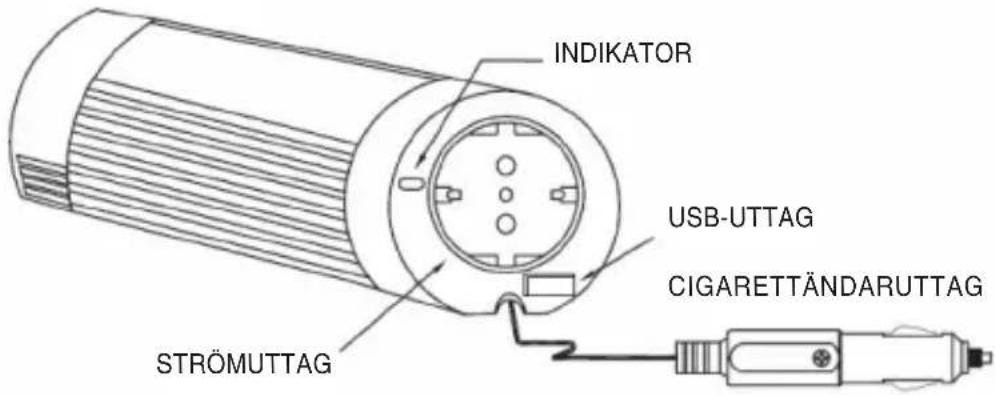

INDIKATOR USB-UTTAG CIGARETTÄNDARUTTAG STRÖMUTTAG

2.

Vid en längre tids användning kan det vara bra att låta bilmotorn vara igång, på så sätt laddas inte batteriet ur helt. Om larmet som varnar för låg batterinivå sätter igång kan du starta bilmotorn och fortsätta använda omformaren och de anslutna apparaterna.

Kontrollera att det maximala energibehovet för de anslutna apparaterna inte överskrider omvandlarens uteffekt (300W kontinuerligt 350W för max. 30 minuter)

1.

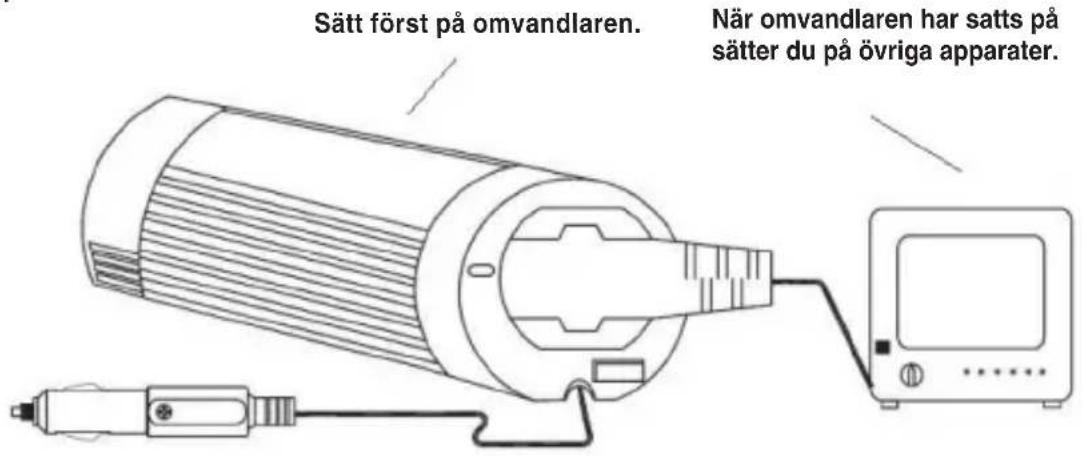

Sätt först på omvandlaren. När omvandlaren har satts på sätter du på övriga apparater.

Det är viktigt att du alltid sätter på strömmen på omformaren innan du sätter på strömmen på den anslutna utrustningen.

1.

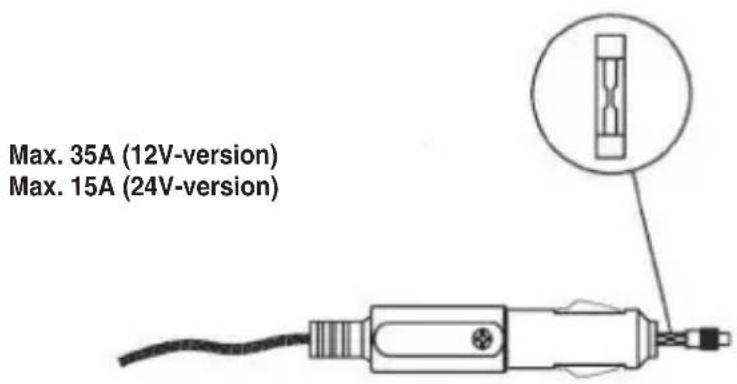

Max. 35A (12V-version) Max. 15A (24V-version)

Om omformaren och strömindikatorn inte fungerar trots att strömmen är på bör du först kontrollera säkringen i cigarettuttaget. Om säkringen är trasig byter du ut den mot en likadan eller likvärdig säkring.

5.

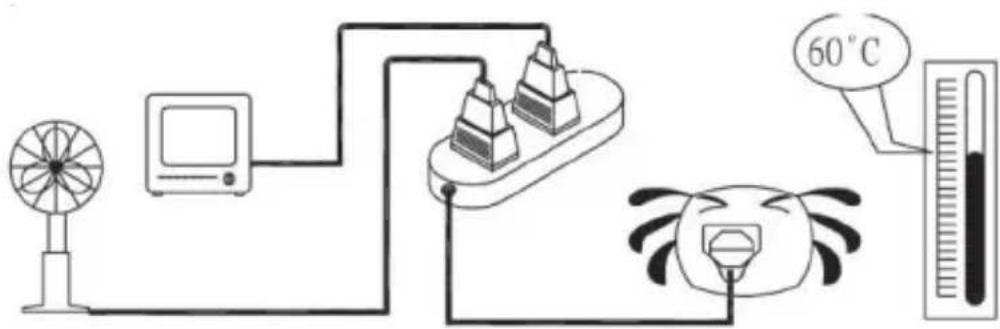

Om det totala wattantalet för de anslutna apparaterna överskider omformarens kapacitet, eller om omformaren används under en längre tid och temperaturen när 60 °C kommer omformarens skyddskrets att minska växelströmmen.

6.

Lysdiod

• Vid normal användning: Lysdioden lyser grönt

- Överbelastning/övertemperatur: Lysdioden lyser rött och blinkar

7.

Inbyggt USB-uttag gör omformaren extra mångsidig, den kan även ladda USB-enheter!

Felsökning

Om omformaren inte fungerar som den ska kan det bero på något av följande:

1) Dålig kontakt

• Rengör kontaktdelarna ordentligt

2) Omformaren är strömlös

- Kontrollera bilens säkring och byt ut den om det behövs

- Kontrollera ledningsanslutningarna

3) Säkringen har gått

- Säkringen sitter i cigarettuttaget. Byt ut säkringen mot en likadan eller mot en likvärdig.

4) Växelströmmen stängs av beroende på överbelastning

- Kontrollera att den kontinuerliga belastningen hos de anslutna apparaterna inte överskrider 100 Watt

5) Växelströmmen stängs av beroende på överhettning

- Vid höga belastningar under långa tidsperioder kommer omformaren att stänga av strömmen för att förhindra skador som kan uppstå genom överhettning. Om detta inträffar följer du anvisningarna nedan:

(A) Stäng av strömmen till omformaren.

(B) Minska apparatens belastning, dvs stäng av några av de anslutna apparaterna eller vänta tills omformaren har kylts ner.

(C) Sätt på strömmen till omformaren.

6) Avstängning låg batterinivå:

- Ladda batteriet och fortsätt att använda omformaren.

Varning!

Placera alltid omformaren i en miljö som är:

1. Välventilerad

2. Inte utsatt för direkt solljus eller nära någon värmekälla

3. Utom räckhåll för barn

4. Inte nära vatten, fukt, olja eller fett

5. Inte nära några brännbara ämnen

ÖVERENSSTÄMMELSEFÖRKLARING

Vi,

Nedis B.V.

De Tweeling 28

Deklarerar under vårt ansvar att produkten,

Varumärkesnamn: HQ

Modell: HQ-INV300WU-12, HQ-INV300WU-24

Beskrivning: 300 WATT SINUSOMVANDLARE MED USB-UTTAG

överensstämmer med följande standarder:

e-märkning (72/245/CEE, 2006/28/CE): e13*72/245*2006/28*3948*00

EMC (89/336/EEC):

EN 61000-6-3:2001 / EN 61000-6-1:2001

Enligt dessa regler är det tillåtet att använda denna produkt i

Nedis BV ansvarar inte för användning av denna produkt utanför länder som är medlemmar i

Europeiska gemenskapen & EFTA.

's-Hertogenbosch, 17-08-2007

Mrs. J. Gilad

Purchase Director

För att minska risken för elstötar får denna produkt endast öppnas av behörig tekniker när sevice behövs. Koppla bort produkten från nätuttaget och från annan utrustning om problem uppstår.

Underhåll:

Rengör endast med torr trasa. Använd inga rengöringsmedel eller frätande medel.

Garanti:

Ingen garanti gäller vid några ändringar eller modifi eringar av produkten eller för skador som har uppstått på grund av felaktig användning av denna produkt.

Allmänt:

Utseende och specifi kationer kan komma att ändras utan föregående meddelande.

Alla logotyper och produktnamn är varumärken eller registrerade varumärken som tillhör sina ägare och är härmed erkända som sådana.

Obs!

Produkten är märkt med denna symbol. Det innebär att använda elektriska eller elektroniska produkter inte får slängas bland vanliga hushållssopor. Det fi nns särskilda återvinningssystem för dessa produkter.
