Tip produs	Invertor electric (convertor de tensiune)
Marcă	HQ
Model	INV300WU12F
Dimensiuni (L x l x H)	165 x 88 x 74 mm
Greutate	900 g
Tensiune de intrare (c.c.)	12 V (interval 10-15 V)
Curent de intrare la sarcină maximă	35 A
Curent de intrare în așteptare	< 0,36 A
Tensiune de ieșire (c.a.)	230 V ±5%
Putere de ieșire continuă	300 W
Putere de ieșire (30 min)	350 W
Putere de vârf	600 W
Frecvență de ieșire	50 Hz
Forma de undă de ieșire	Sinusoidă modificată
Randament	> 90%
Port USB (ieșire)	5 V c.c., 500 mA
Priza de ieșire	1x Schuko cu știft de pământ
Protecție baterie descărcată	Oprire la 10,5 V ±0,5 V
Protecție termică	Oprire la 60°C
Protecție la suprasarcină	Da
Protecție la scurtcircuit	Da (ieșire c.a.)
Protecție la polaritate inversă	Da, prin siguranță
Siguranță (intrare brichetă auto)	15 A
Răcire	Prin convecție de aer
Întreținere	Curățați cu o cârpă uscată. Nu utilizați solvenți.
Garanție	Garanția nu este valabilă în caz de modificare sau utilizare incorectă.

Întrebări frecvente - INV300WU12F HQ

Ce aparate pot conecta la invertorul INV300WU12F ?

Puteți conecta aparate cu o putere totală mai mică de 300 W continuu (350 W timp de maxim 30 de minute). Aceasta include computere, televizoare, lămpi, radiouri, încărcătoare, etc. Evitați aparatele de mare putere, cum ar fi frigiderele sau uneltele electrice.

Cum conectez invertorul la o baterie de mașină?

Introduceți ștecherul de brichetă în bricheta mașinii. Asigurați-vă că bateria este în stare bună și că motorul funcționează pentru o utilizare prelungită pentru a evita descărcarea completă.

Ce înseamnă indicatorul LCD roșu intermitent?

Un indicator roșu intermitent indică o suprasarcină sau supraîncălzire. Invertorul s-a oprit pentru a se proteja. Deconectați unele aparate sau lăsați-l să se răcească înainte de a reporni.

De ce nu se pornește invertorul deși este conectat?

Verificați mai întâi siguranța din ștecherul de brichetă. Dacă este arsă, înlocuiți-o cu o siguranță identică de 15 A. Verificați, de asemenea, conexiunile și tensiunea bateriei.

Pot folosi invertorul cu o baterie de 24 V?

Nu, modelul INV300WU12F este conceput pentru o intrare 12 V exclusiv. Există o versiune de 24 V (INV300WU24F) pentru baterii de 24 V.

Cum încarc un dispozitiv prin portul USB?

Conectați pur și simplu cablul USB al dispozitivului dvs. la portul USB al invertorului. Portul furnizează 5 V / 500 mA, ideal pentru încărcarea smartphone-urilor, tabletelor sau altor dispozitive mici.

Ce fac dacă se declanșează alarma 'baterie descărcată'?

Alarma indică faptul că bateria atinge un nivel scăzut (10,5 V). Porniți motorul mașinii pentru a reîncărca bateria sau reduceți sarcina. Dacă tensiunea continuă să scadă, invertorul se va opri automat.

Invertorul este etanș sau rezistent la umiditate?

Nu, trebuie instalat într-un mediu uscat, ventilat, ferit de apă, ulei și căldură directă. Nu expuneți la ploaie sau umiditate.

Cum curăț invertorul?

Utilizați o cârpă uscată pentru a curăța aparatul. Nu utilizați niciodată solvenți, produse abrazive sau lichide. Deconectați-l înainte de orice curățare.

Invertorul produce o undă sinusoidală pură?

Nu, acest model livrează o sinusoidă modificată. Aceasta este potrivită pentru majoritatea dispozitivelor electronice simple, dar poate să nu fie potrivită pentru unele echipamente sensibile, cum ar fi pompele sau anumite încărcătoare.

MANUAL DE UTILIZARE INV300WU12F HQ

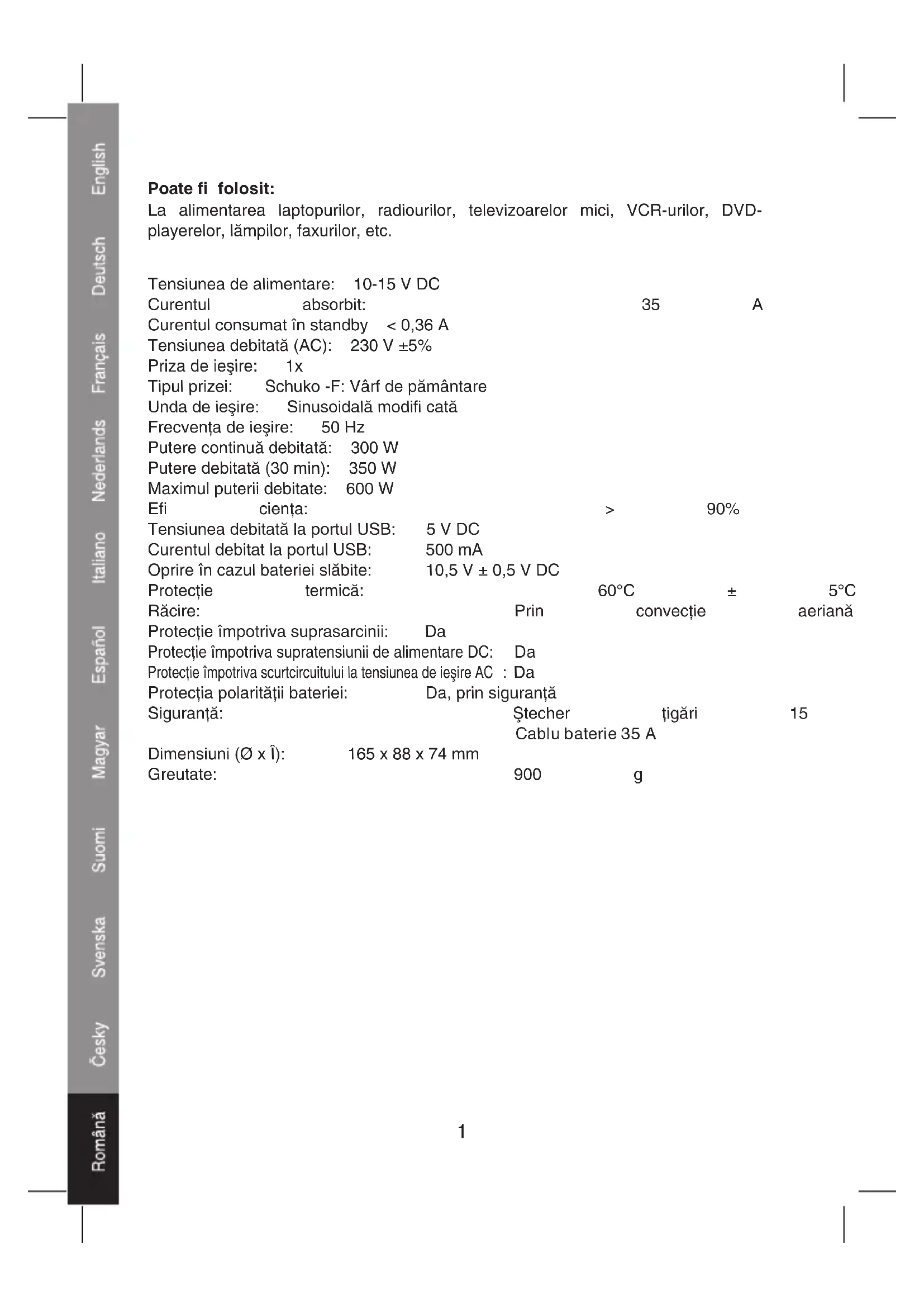

La alimentarea laptopurilor, radiourilor, televizoarelor mici, VCR-urilor, DVD-playerelor, lămpilor, faxurilor, etc.

Tensiunea de alimentare: 10-15 V DC

Curentul absorbit: 35 A

Curentul consumat în standby < 0,36 A

Tensiunea debitată (AC): 230 V ±5%

Priza de ieşire: 1x

Tipul prizei: Schuko -F: Vârf de pământare

Unda de ieşire: Sinusoidală modifi cată

Frecventa de ieşire: 50 Hz

Putere continuă debitată: 300 W

Putere debitată (30 min): 350 W

Maximul puterii debitate: 600 W

Efi cienta: > 90%

Tensiunea debitată la portul USB: 5 V DC

Curentul debitat la portul USB: 500 mA

Oprire în cazul bateriei slăbite: 10,5 V ± 0,5 V DC

Răcire: Prin convectie aeriană

Protecție împotriva scurtcircuitului la tensiunea de ieșire AC : Da

Protectia polarității bateriei: Da, prin siguranță

Siguranță: Ștecher țigări 15

Cablu baterie 35 A

Dimensiuni (∅ x Î): 165 x 88 x 74 mm

Greutate: 900 g

Specifi catii tehnice la versiunea alimentată cu 24 V DC

Tensiunea de alimentare: 20-30 V DC

Curentul absorbit la încărcare maximă: 15 A

Curentul consumat în standby < 0,2 A

Tensiunea debitată (AC): 230 V ±5%

Priza de ieşire: 1x

Tipul prizei: Schuko (-F: Vârf de pământare)

Unda de ieşire: Sinusoidală nemodifi cată

Frecventa de ieşire: 50 Hz

Putere continuă debitată: 300 W

Putere debitată (30 min): 350 W

Maximul puterii debitate: 600 W

Efi cienta: >

Tensiunea debitată la portul USB: 5 V DC

Curentul debitat la portul USB: 500 mA

Oprise în cazul bateriei slăbite: 21 V ± 0,8 V DC

Protectie impotriva scurtcircuitului la tensiunea de ieşire AC: Da

Protectția polarității bateriei: Da, prin siguranță

Siguranță: Ștecher țigări 10

Cablu baterie 20 A

Dimensiuni (∅ x Î): 165 x 88 x 74 mm

Greutate: 900 g

Instrucțiuni de utilizare:

1.

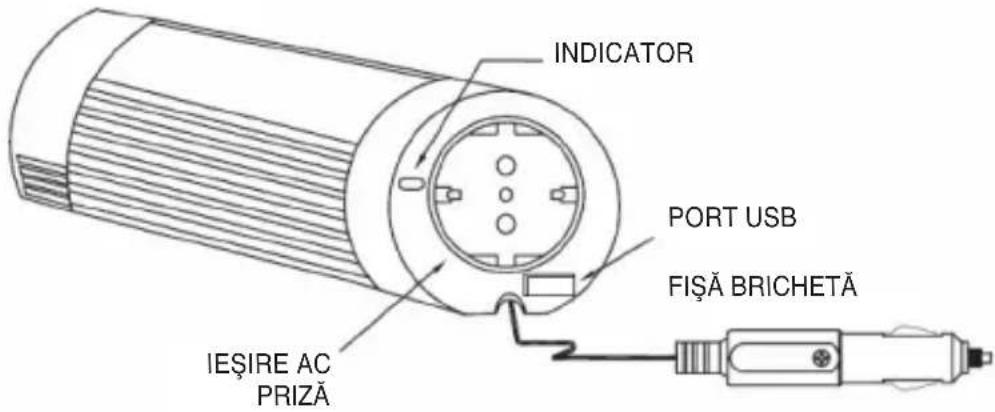

INDICATOR PORT USB FIŞÂ BRICHETÃ IEŞIRE AC PRIZÃ

2.

În cazul utilizării îndelungate este bine ca motorul autovehiculului să rămână în funcțiune, pentru a evita descărcarea completă a bateriei. Dacă indicatorul de avertizare a bateriei slăbite se activează, porniți motorul autovehiculului pentru a continua utilizarea inversorului și al aparatelor conectate.

A sigurați-vă că puterea maximă necesară funcț nu depășește puterea debitată de acest inversor (300 W în cazul funcționării neîntrerupte, 350 W în cazul funcționării de cel mult 30 de minute).

3.

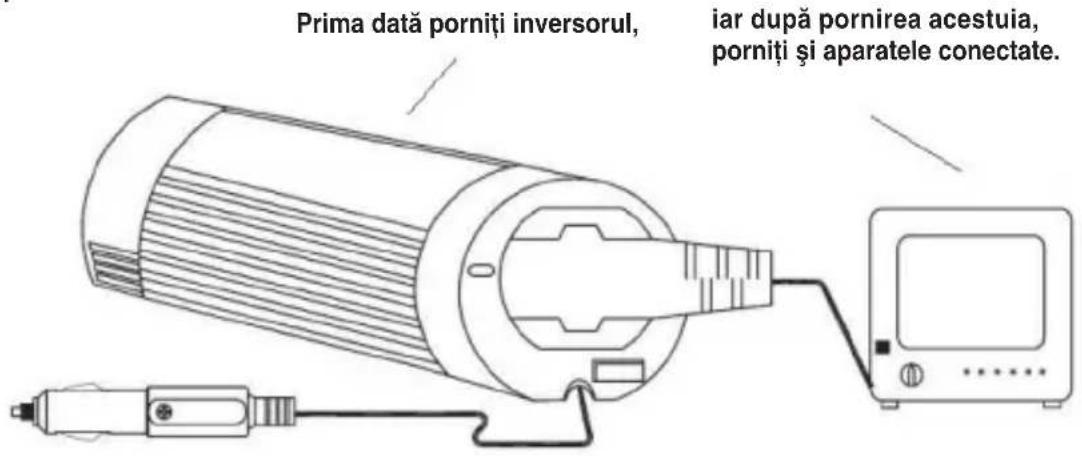

Prima data porniti inversorul, iar după pornirea acestuia, porniti și aparatele conectate.

Înainte de a porni alimentarea electrică a echipamentelor conectate, prima dată porniți alimentarea electrică a inversorului.

4.

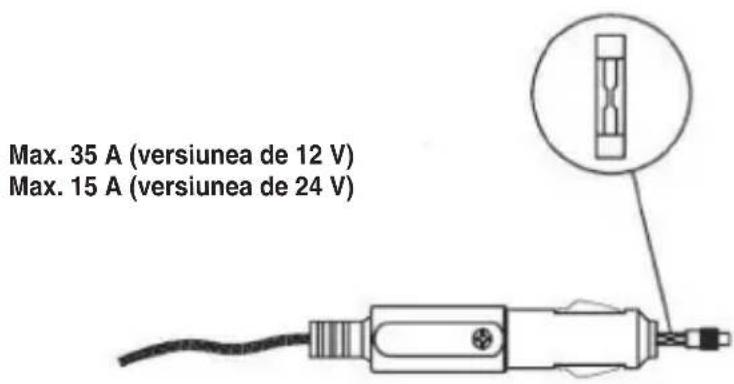

Max. 35 A (versiunea de 12 V) Max. 15 A (versiunea de 24 V)

Dacă există alimentare electrică, dar inversorul și indicatorul alimentării electrice nu funcționează, verifi cați siguranța din fi șa brichetei. Dacă siguranța este arsă, înlocuiti-o cu o siguranță identică.

5.

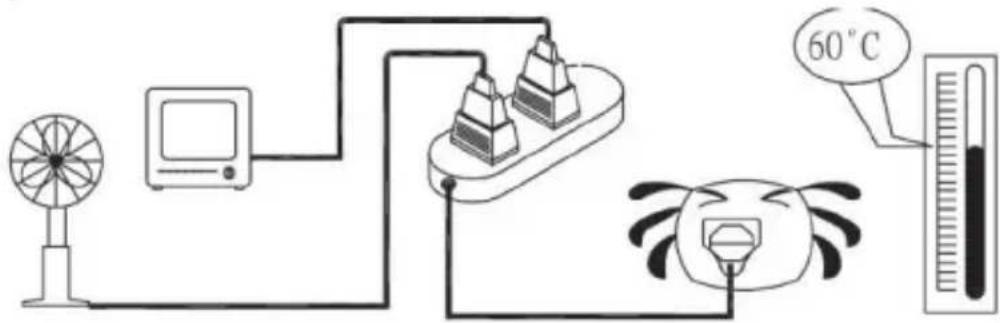

Dacă puterea totală a aparatelor conectate depășește puterea maximă debitată de inversor sau dacă inversorul a funcționat o durată mare de timp și a ajuns la temperatura de 60°C, inversorul va fi oprit de către circuitul de protecție.

6.

Indicator cu LED:

• În cazul utilizării normale: LED-ul este verde
• Suprasarcină/supraîncălzire: LED-ul este roşu și pâlpâie

7.

Datorită portului USB acest inversor este extrem de versa încărcarea și alimentarea electrică a aparatelor cu port USB.

Remedierea problemelor

Dacă funcționarea inversorului este necorespunzătoare, acesta se poate datora mai multor cauze:

1) Contact slab

- Curățați bine părțile afl ate în contact

2) Inversorul nu este alimentat

- Verifi cati siguranța autovehiculului și înlocuiti siguranța arsă

- Verifi cati conectarea fi relor

3) Siguranța este arsă

- Siguranța se găsește în fi șa DC (brichetă). Înlocuiți siguranța cu o siguranță de valoare echivalentă

4) Curentul AC debitat s-a întrerupt din cauza suprasarcinii

• Asigurați-vă puterea consumată de aparatele conectate nu depășește 100 W

5) Curentul AC debitat s-a întrerupt din cauza suprasarcinii

- În cazul sarcinii mari care durează o perioadă lungă de timp, inversorul se va opri pentru a evita defectarea lui din cauza căldurii excesive. În acest caz, procedați ca mai jos:

(A) Opriți butonul de alimentare al inversorului.

(B) Scădeți sarcina aparatului prin deconectarea unor aparate sau așteptați răcirea inversorului.

(C) Porniți butonul de alimentare al inversorului.

6) Ocrire din cauza bateriei slăbite

- Reîncărcați bateria și continuați operațiunea.

Atentie!

La amplasarea inversorului trebuie să țineți cont de următoarele:

1. Locația trebuie să fi e bine ventilată
2. Nu trebuie expus razelor directe ale soarelui sau surselor de căldură
3. Copiii nu trebuie să ajungă la el
4. Trebuie ferit de apă, umezeală, ulei sau grăsime
5. Trebuie ferit de substanțele infl amabile

DECLARATIE DE CONFORMITATE

Noi,

Nedis B.V.

De Tweeling 28

Declarăm pe propria noastră răspundere că produsul:

Denumire produs: HQ

Model: HQ-INV300WU-12,

HQ-INV300WU-24

Descriere: Inversor DC în AC cu sinusoidală modifi că, 300 W, cu port USB

Este în conformitate cu următoarele standarde:

e-Mark (72/245/CEE, 2006/28/CE): e13*72/245*2006/28*3948*00

EMC (89/336/EEC):

EN 61000-6-3:2001/EN 61000-6-1:2001

În conformitate cu această regulă, acest produs poate fi utilizat în toate țările Comunității Europene & EFTA. Nedis BV nu poate fi tras la răspundere pentru utilizarea acestui produs în afara țărilor Comunități Europene & EFTA.

's-Hertogenbosch, 17.08.2007.

J. Gilad

Director achiziții

Măsuri de siguranță:

Dacă apare necesitatea reparării produsului, acesta poate fi deschis DOAR de către un tehnician autorizat, pentru a reduce riscurile electrocutării. Dacă în timpul funcționării a apărut o p deconectați aparatul de la rețea și de la celelalte aparate.

Întreținere:

Curățarea trebuie făcută cu o cârpă uscată. Nu folosiți solventi sau agenți de curățare abrazivi.

Garantie:

Nu oferim nicio garanție și nu ne asumăm niciun fel de responsabilitate în cazul schi sau modifi cărilor aduse acestui produs sau în cazul deteriorării cauzate de utilizarea incorectă a produsului.

Generalități:

Designul și specifi catiile produsului pot fi modifi cate fără o notifi care prealabilă.

Toate siglele mărcilor și denumirile produselor sunt mărci comerciale sau mărci comerciale înregistrate ale proprietarilor de drept și prin prezenta sunt recunoscute ca atare.

Atentie:

Pe acest produs se afl à acest simbol. Acesta indică faptul că produsele electrice și electronice uzate nu trebuie aruncate în gunoiul menajer. Aceste produse au un sistem separat de colectare.
