| Tip produs | Convertor de putere CC în CA (invertor electric) |
| Marcă | HQ |
| Model | INV400012 |
| Putere de ieșire continuă | 4000 W |
| Putere de vârf (surge) | 8000 W |
| Tensiune de intrare CC | 12 V (10~16 V) sau 24 V (20~30 V) în funcție de versiune |
| Tensiune de ieșire CA | 230 V AC |
| Forma de undă de ieșire | Undă sinusoidală modificată |
| Frecvență de ieșire | 50 sau 60 Hz |
| Curent de repaus | < 1 A (12 V), < 0.8 A (24 V) |
| Randament (eficiență) | 85% ~ 90% |
| Protecții | Scurtcircuit, inversare polaritate (prin siguranță), supratensiune intrare, baterie descărcată, deconectare baterie descărcată, suprasarcină, supraîncălzire |
| Răcire | Ventilator controlat de temperatură |
| Siguranțe interne | 30 A x 18 (12 V) sau 15 A x 18 (24 V) |
| Număr de prize CA | 2 |
| Dimensiuni (L x l x H) | 580 x 210 x 159 mm |
| Greutate | 11.2 kg |
| Alimentare | Baterie CC externă (12 V sau 24 V) |
| Funcții principale | Conversie CC în CA, pornire progresivă (soft start), indicatoare tensiune/curent/putere/supraîncălzire/suprasarcină, telecomandă pornire/oprire |
| Întreținere și curățare | Curățați cu o cârpă uscată; nu utilizați solvenți sau abrazivi |
| Siguranță | Nu deschideți carcasa; nu expuneți la apă sau umiditate; cablaj CA periculos sub tensiune |
| Piese de schimb și reparabilitate | Siguranțe înlocuibile de către un electrician calificat; alte reparații de către un tehnician autorizat |
| Informații generale | Proiectat pentru instalare orizontală sau verticală; nu obstrucționați ventilația; utilizați un cablaj adecvat (12 V: #38x2, 24 V: #38x1) |
Întrebări frecvente - INV400012 HQ
Întrebările utilizatorilor despre INV400012 HQ
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Invertor electric în format PDF gratuit! Găsiți manualul dvs. INV400012 - HQ și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. INV400012 mărcii HQ.

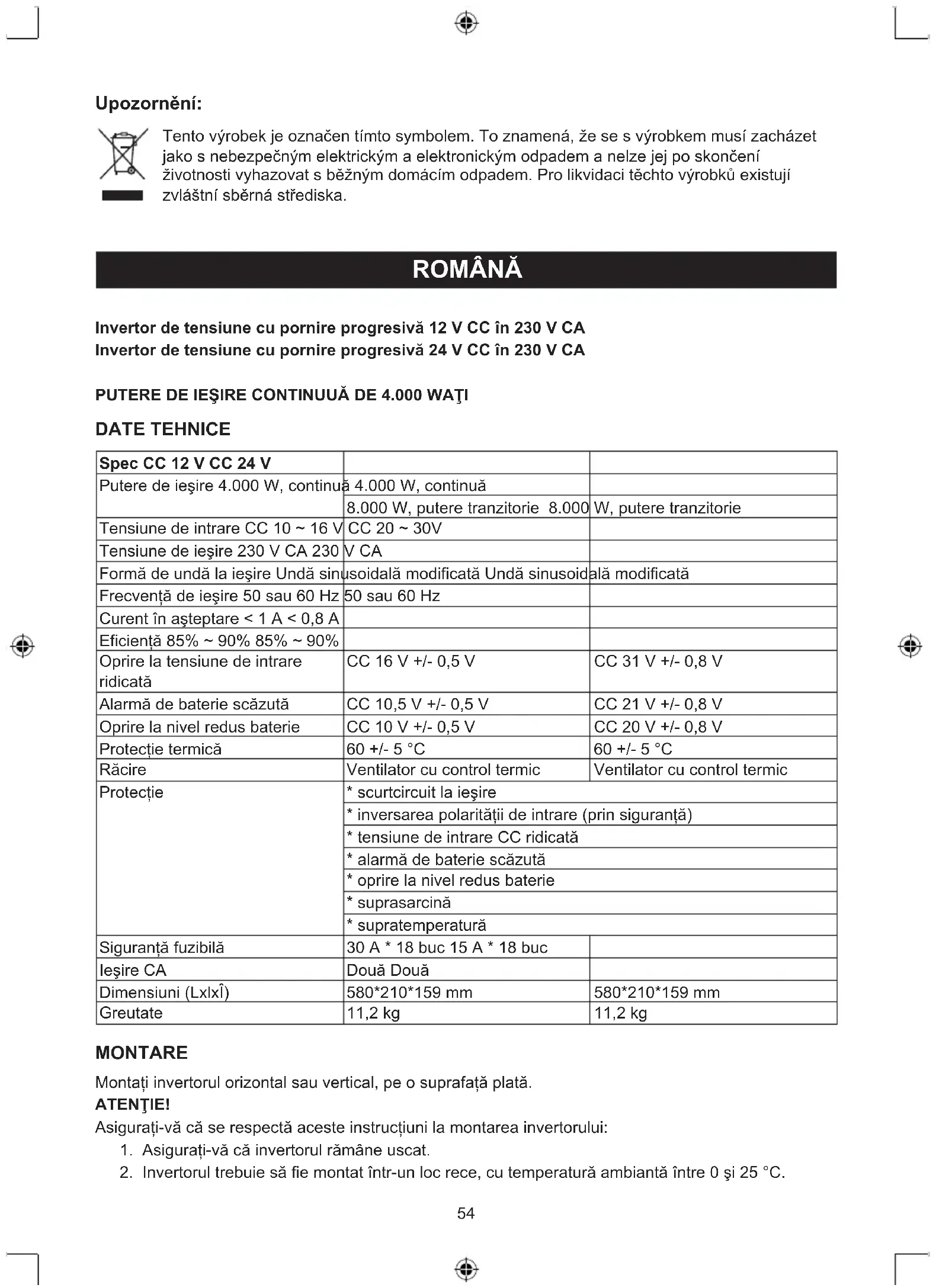

MANUAL DE UTILIZARE INV400012 HQ
Invertor de tensiune CC în CA
BRUGERVEJLEDNING (p. 65)
DC til AC vekselretter
ANLEITUNG (s. 7)
Wechselrichter
Invertor de tensiune cu pornire progresivă 12 V CC în 230 V CA
Invertor de tensiune cu pornire progresivă 24 V CC în 230 V CA
PUTERE DE IEŞIRE CONTINUUĂ DE 4.000 WAȚI
DATE TEHNICE
| Spec CC 12 V CC 24 V | ||
| Putere de ieşire 4.000 W, continuă | 4.000 W, continuă | |
| 8.000 W, putere tranzitorie 8.000 | W, putere tranzitorie | |
| Tensiune de intrare CC 10 ~ 16 V | CC 20 ~ 30V | |
| Tensiune de ieşire 230 V CA 230 | V CA | |
| Formă de undă la ieşire Undă sinusoidală modificată Undă sinusoidală modificată | ||
| Frecvență de ieşire 50 sau 60 Hz | 50 sau 60 Hz | |
| Curent în așteptare < 1 A < 0,8 A | ||
| Eficientă 85% ~ 90% 85% ~ 90% | ||
| Oprire la tensiune de intrare ridicată | CC 16 V +/- 0,5 V | CC 31 V +/- 0,8 V |
| Alarmă de baterie scăzută | CC 10,5 V +/- 0,5 V | CC 21 V +/- 0,8 V |
| Oprire la nivel redus baterie | CC 10 V +/- 0,5 V | CC 20 V +/- 0,8 V |
| Protectie termică | 60 +/- 5 °C | 60 +/- 5 °C |
| Răcire | Ventilator cu control termic | Ventilator cu control termic |
| Protectie | * scurtcircuit la ieşire | |
| * inversarea polarității de intrare (prin siguranță) | ||
| * tensiune de intrare CC ridicată | ||
| * alarmă de baterie scăzută | ||
| * oprire la nivel redus baterie | ||
| * suprasarcină | ||
| * supratemperatură | ||
| Siguranță fuzibilă | 30 A * 18 buc 15 A * 18 buc | |
| Ieşire CA | Două Două | |
| Dimensiuni (Lxlxî) | 580*210*159 mm | 580*210*159 mm |
| Greutate | 11,2 kg | 11,2 kg |
MONTARE
Montați invertorul orizontal sau vertical, pe o suprafață plată.
ATENTIE!
Asigurati-vă că se respectă aceste instrucțiuni la montarea invertorului:
- Asigurati-vă că invertorul rămâne uscat.
-
Invertorul trebuie să fie montat într-un loc rece, cu temperatură ambiantă între 0 și 25 °C.
-
Pentru a evita pericolul de incendiu și supraîncălzire, nu acoperiți și nu obstrucționați fantele de aerisire ale invertorului. Verificați regulat fantele de aerisire, deoarece adună praf și impurități. Mentineți și un spațiu de cel puțin 2,5 cm în jurul invertorului pentru a permite circulația aerului.
-
Pentru a evita pericolul de incendiu și explozie, nu montați invertorul în apropierea sau lângă substanțelor inflamabile sau a bateriilor.
-
Montați invertorul într-un loc neaflat la îndemâna copiilor.

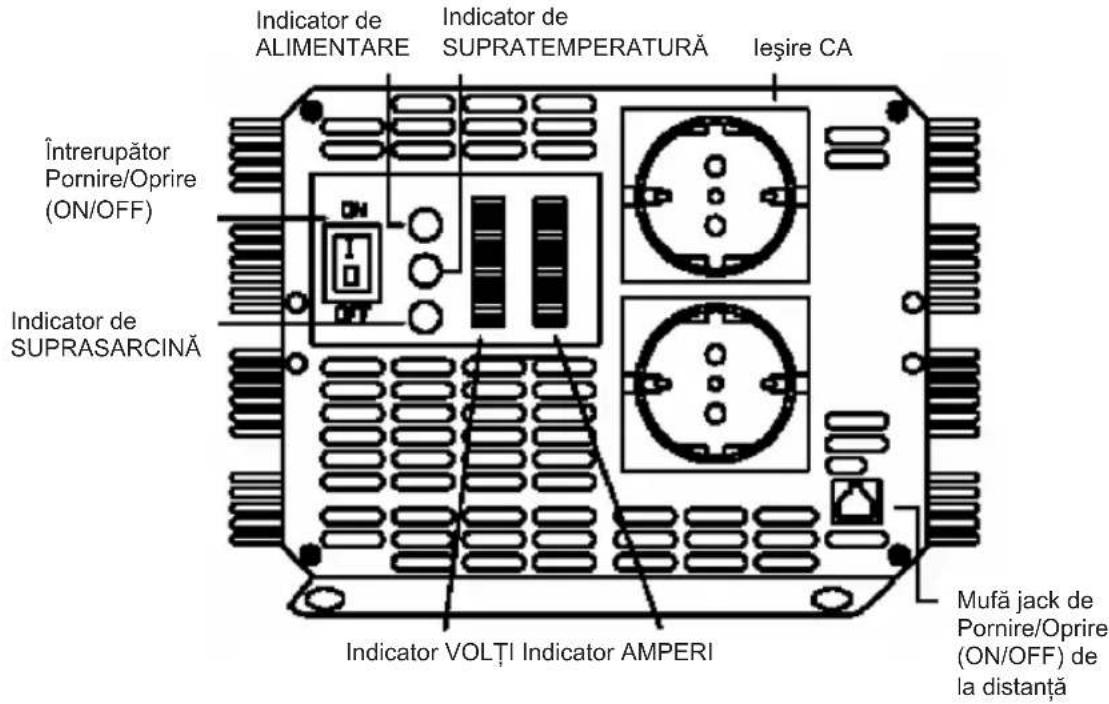

INSTRUCTIUNI PRIVIND PANOUL DE IEŞIRI
Pentru pornirea sau oprirea invertorului.
Mufă jack de Pornire/Oprire (ON/OFF) de la distanță
Vă permite să montați invertorul într-un loc discret și să îl PORNITI și să îl OPRITI cu telecomanda (inclusă).
Indicatorul tensiunii de la baterie (VOLTI)
Indicatorul de tensiune al bateriei afișează tensiunea la borna de intrare a invertorului.
Indicatorul de curent al bateriei (AMPERI)
Indicatorul de curent al bateriei afișează curentul consumat din baterie de către invertor. Curentul trebuie să se situeze în zona verde pentru o funcționare continuă. În zona galbenă, inverterul va funcționa câteva minute; în zona roșie, protectia inverterului va închide invertorul.
Indicator de ALIMENTARE
În cazul în care unitatea este conectată la baterie și pornită, indicatorul de alimentare se aprinde în verde: gata de utilizare.
Indicator de SUPRATEMPERATURĂ
Indicatorul de supratemperatură se aprinde în galben când invertorul este supraîncălzit. Se va emite o alarmă, iar invertorul se oprește.
Supraîncălzirea este provocată de utilizarea invertorului la niveluri de alimentare de peste 4.000 W, în regim de putere continuă. Acest fenomen va surveni și în cazul montării într-un loc în care nu poate degaja adecvat căldura emanată. Invertorul va reporni automat după răcire.
Indicator de SUPRASARCINĂ
Indicatorul se aprinde în roşu în condiții de suprasarcină. Problema poate fi remediată prin oprirea invertorului și reducerea sarcinii înainte de a-l reporni.
ALARMĂ SONORĂ
Alarma se va emite în caz de:
a. Supratemperatură
b. Baterie scăzută (<10,5 V pentru invertorul de 12 V, <21 V pentru invertorul de 24 V)
c. Oprire în cazul epuizării bateriei (<10 V pentru invertorul de 12 V, <20 V pentru invertorul de 24 V)

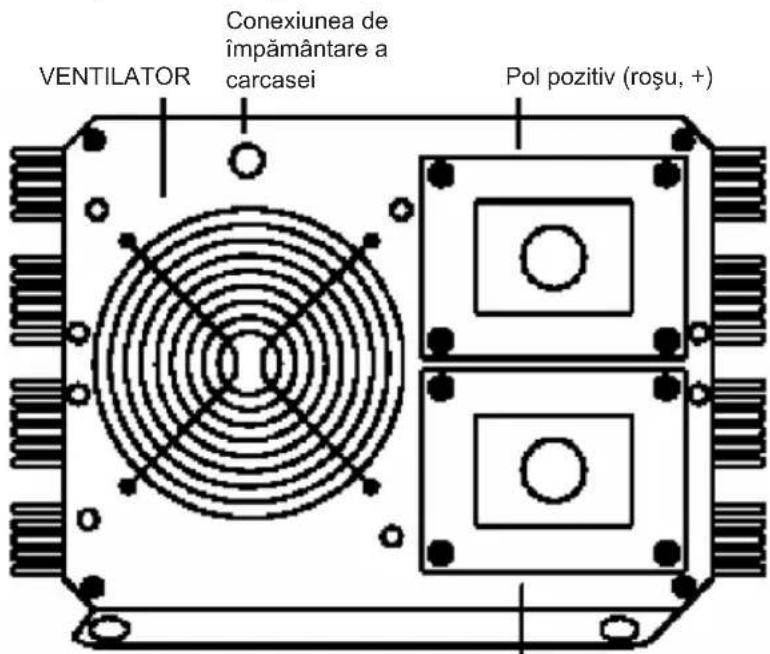

PANOUL DE INTRĂRI ȘI INSTRUCTIUNILE AFERENTE
VENTILATOR
Pentru răcirea invertorului în timpul funcționării
CONECTORUL CU BORNĂ
Utilizați cablul roșu al bateriei pentru a conecta borna de (+) la borna de (+) a invertorului. Apoi, utilizati cablul negru al bateriei pentru a conecta borna de (-) la borna de (-) a invertorului. Strângeti șuruburile cablurilor de intrare CC regulat.
În cazul conectării la o baterie, nu omiteți să porniți invertorul înainte de a porni și aparatul(ele) conectat(e). La utilizarea invertorului cu mai multe aparate simultan, porniți aparatele separat după ce invertorul este deja pornit. Astfel, vă asigurați că invertorul nu trebuie să producă curenți de pornire pentru toate sarcinile odată.
ATENTIE!
Rețineți că alimentarea de 220 V CA prezintă pericol de moarte. Nu interveniți asupra cablurilor CA cât sunt conectate la invertor (chiar și dacă acesta este oprit) decât dacă sursa de alimentare CC este deconectată fizic de la invertor. Nu interveniți asupra cablurilor CA dacă sunt conectate la altă sursă de alimentare CA, precum un generator sau un cablu de rețea electrică.
ATENTIE!
Nu inversați intrările! Nu utilizați cleme-crocodil; asigurați-vă întotdeauna că întrerupătorul de Pornire/Oprire (ON/OFF) din panoul de ieșiri al invertorului este trecut în poziția de Oprire (OFF) înainte de a conecta o baterie sau o altă sursă de alimentare CC!
BORNA DE MASÃ A CARCASEI
Invertorul dispune de o bornă destinată conectării la carcasa invertorului. Cablul de masă din cutia de conexiuni CA de pe panoul de ieșiri al invertorului este conectat la carcasa.
Borna de masă a carcasei trebuie să fie conectată la un punct de masă, care va varia în funcție de locul în care este montat invertorul. Într-un vehicul, conectați borna de masă a carcasei la șasiul vehiculului. Într-o ambarcațiune, conectați la sistemul de legare la masă al ambarcațiunii. Într-un punct fix, conectați la împământare printr-o tijă de împământare (o bară metalică bătută în pământ)
sau prin altă împământare cu conexiune adecvată. Utilizați un cablu de cupru de #12 AWG sau mai mare (de preferat cu izolați verde/galbenă) pentru a conecta borna de masă a carcasei la punctul de împământare.
Conductorul de neutru (comun) al circuitului de ieşire CA al invertorului este conectat la masa carcasei. Prin urmare, când carcasa este conectată la masă, și conductorul de neutru va fi la rândul său legat la masă. Astfel se respectă cerințele regulamentului electric național, care stipulează că sursele CA derivate (precum invertoarele și generatoare) trebuie să aibă conductorii de neutru legați la masă în același fel în care conductorul de neutru de la cablul de rețea electrică este legat la masă în panoul electric CA.
ATENTIE!
Nu actionați invertorul de 4.000 W fără a-l conecta la masă. Poate surveni electrocutarea.
REMEDIEREA PROBLEMELOR
| Probleme Cauze posibile | Soluții | |
| 1) Tensiune de ieșire scăzută Se utilize | ează un voltmetru cu valori de citire medii | Utilizați un aparat de măsură cu RMS real („true RMS”) |
| 2) Tensiune de ieșire scăzută și indicatorul de AMPERI în zona roșie | Suprasarcină Reduceți sarcina | |
| 3) Tensiune de ieșire absentă și indicatorul de VOLȚI în zona roșie inferioară | Tensiune de intrare scăzută | Încărcați bateria, verificați conexiunile și cablul |
| 4) Tensiune absentă și indicatorul de ALIMENTARE nu luminează | a. Invertor oprit Porniți inverterul | |
| b. Alimentare absentă la invertor | Verificați cablurile către invertor și baterie | |
| c. Siguranță internă deschisă | Solicitați verificarea și înlocuirea acesteia de un electrician calificat | |
| d. Polaritate CC inversă Solicitați unui electrician calificat să verifice și să înlocuiască siguranța, respectând polaritatea corectă | ||
| 5) Tensiune de ieșire absentă și indicatorul de VOLȚI în zona roșie superioară | Tensiune de intrare ridicată | Asigurați-vă că invertorul este conectat la bateria de 12 V (24 V pentru invertorul de 4.000 W/24 V) și verificați reglarea sistemului de încărcare |
| 6) Alarmă de baterie scăzută activă permanent și indicatorul de VOLȚI sub 10,5 V (21 V pentru invertorul de 4.000 W/24 V) | a. cablaj CC executat incorrect | Utilizați un cablu adecvat și realizați conexiuni solide |
| b. Stare nesatisfăcătoare a bateriei | Schimbați bateria sau utilizati una nouă | |
| 7) Tensiune de ieșire absentă, indicatorul luminos de SUPRATEMPERATURĂ și sarcină ce depășește un curent de intrare de 4.000 W/250 amperi (sau 125 A pentru invertorul de 4.000 W/24 V) | Oprire pe fond termic Lăsați | invertorul să se răcească și reduceți sarcina dacă este necesară funcționarea în regim continuu |
| Probleme Cauze posibile Solutii | ||
| 8) Tensiune de ieşire absentă, indicatorul luminos de SUPRATEMPERATURĂ și sarcină ce sub un curent de intrare de 4.000 W/250 amperi (sau 125 A pentru invertorul de 4.000 W/24 V) | Oprise pe fond termic Asigurati-vă că fantele de aerisire din invertor nu sunt blocate și reduceti temperatura ambientă. | |
| 9) Tensiune absentă și indicatorul luminos de SUPRASARCINĂ nu luminează | a. Scurtcircuit sau eroare de cablare | Verificati cablurile CA de scurtcircuite sau polaritate incorectă |
| b. Sarcină electrică foarte ridicată | Eliminați sau reduceti sarcina | |
Dacă invertorul nu funcționează nici după măsurile de remediere a problemelor de mai sus, returnați-l sau solicitați verificarea și înlocuirea de către un electrician calificat. Nu desfaceți carcasa și nu tăiați cablul.
ATENTIE:
Nu utilizati invertorul cu următoarele aparate reîncărcabile:
Două tipuri anume de încărcătoare pentru bateriile mici din nichel-cadmiu pot fi deteriorate dacă sunt conectate la invertor:
a. Aparatele alimentate de baterii mici, cum ar fi lanternele, aparatele de ras electrice și felinarele care pot fi cuplate direct la priza CA pentru reîncărcare.
b. Anumite încărcătoare de baterie pentru blocuri de baterii utilizate la sculele electrice portabile. Aceste încărcătoare vor avea o etichetă de avertizare care indică prezența de tensiuni periculoase la bornele bateriei.
Această problemă nu survine la majoritatea echipamentelor alimentate prin baterii. Majoritatea acestor echipamente utilizează un încărcător sau un transformator separat care este conectat la o priză CA și produce o tensiune de ieșire mai scăzută. Dacă eticheta de pe adaptorul sau încărcătorul CA indică faptul că acesta produce o tensiune de ieșire CA sau CC scăzută (sub 30 volți), invertorul va alimenta adaptorul sau încărcătorul în condiții de siguranță, fără inconveniente.
UTILIZATI CABLURILEŞI BATERIA CORECTE!
În majoritatea exploatărilor invertorului de 4.000 W, se recomandă utilizarea unei sau mai multor baterii cu ciclu de descărcare profund în paralel. O capacitate mai ridicată este de preferat, deoarece astfel va exista o rezervă care va împiedica bateria să se descarce prea mult.
Amperaj de intrare recomandat:
12 V -> 366 A
24 V -> 183 A
Cablu CC recomandat:
12 V -> #38x2
24 V -> #38x1
Măsuri de siguranță:
Pentru a se reduce pericolul de electrocutare, acest produs va fi desfăcut NUMAI de către un tehnician avizat, când este necesară depanarea. Deconectați produsul de la priza de rețea sau alte echipamente în cazul
aparitiei unei probleme. Nu expuneti produsul apei sau umezelii.
Întreținere:
Curățarea trebuie făcută cu o cârpă uscată. Nu folositii solventi sau agenti de curățare abrazivi.
Garantie:
Nu oferim nicio garanție și nu ne asumăm niciun fel de responsabilitate în cazul schimbărilor sau modificărilor aduse acestui produs sau în cazul deteriorării cauzate de utilizarea incorectă a produsului.
Generalități:
Designul și specificațiile produsului pot fi modificate fără o notificare prealabilă.
Toate siglele mărcilor și denumirile produselor sunt mărci comerciale sau mărci comerciale înregistrate ale proprietarilor de drept și prin prezenta sunt recunoscute ca atare.
Păstrați acest manual și ambalajul pentru consultări ulterioare.
Atentie:
Pe acest produs se află acest marcaj. Acesta semnifică faptul că produsele electrice și electronice nu trebuie eliminate odată cu gunoiul menajer. Aceste produse au un sistem separat de colectare.
