MANUALE UTENTE INV400012 HQ

• Polarità in ingresso invertita (con fusibile)

• Voltaggio in ingresso DC alto

• Allarme batteria scarica

• Spegnimento per batteria scarica

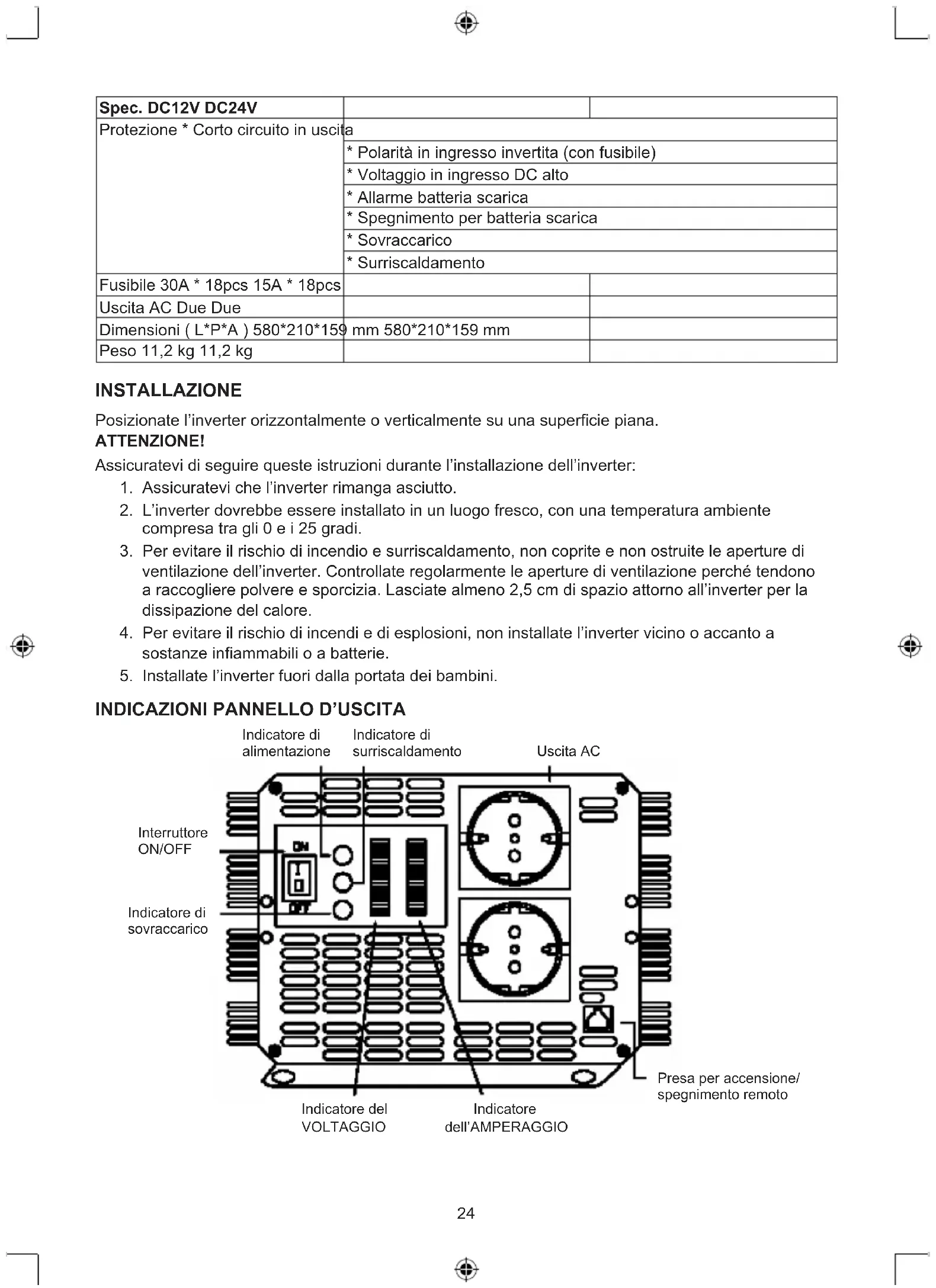

• Surriscaldamento Fusibile 30A * 18pcs 15A * 18pcs Uscita AC Due Due Dimensioni ( L*P*A ) 580*210*159 mm 580*210*159 mm Peso 11,2 kg 11,2 kg INSTALLAZIONE Posizionate l’inverter orizzontalmente o verticalmente su una supercie piana. ATTENZIONE! Assicuratevi di seguire queste istruzioni durante l’installazione dell’inverter:

1. Assicuratevi che l’inverter rimanga asciutto.

2. L’inverter dovrebbe essere installato in un luogo fresco, con una temperatura ambiente

compresa tra gli 0 e i 25 gradi.

3. Per evitare il rischio di incendio e surriscaldamento, non coprite e non ostruite le aperture di

ventilazione dell’inverter. Controllate regolarmente le aperture di ventilazione perché tendono a raccogliere polvere e sporcizia. Lasciate almeno 2,5 cm di spazio attorno all’inverter per la dissipazione del calore.

4. Per evitare il rischio di incendi e di esplosioni, non installate l’inverter vicino o accanto a

sostanze inammabili o a batterie.

5. Installate l’inverter fuori dalla portata dei bambini.

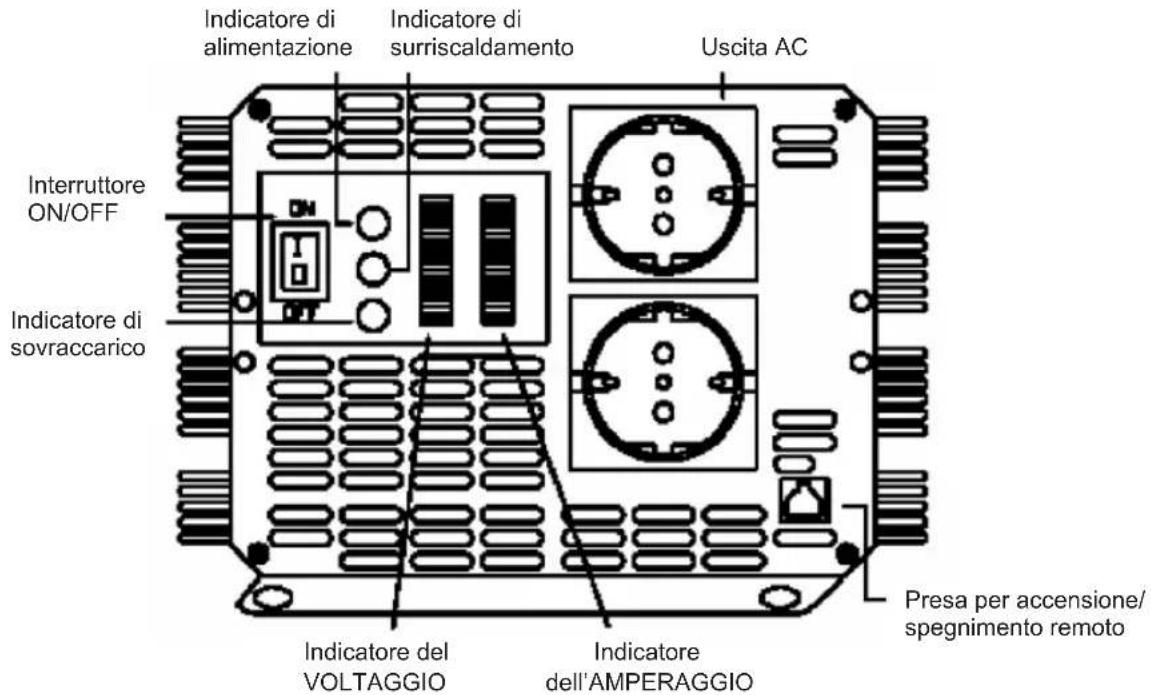

INDICAZIONI PANNELLO D’USCITA

Indicatore di alimentazione Interruttore ON/OFF Indicatore di sovraccarico Indicatore del VOLTAGGIO Indicatore dell’AMPERAGGIO Presa per accensione/ spegnimento remoto Indicatore di surriscaldamento Uscita AC25 Interruttore ON/OFF Per spegnere o accendere l’inverter. Spinotto per l’accensione/Spegnimento Vi permette di montare l’inverter fuori dalla vista e di accenderlo e spegnerlo con il telecomando a lo (incluso). Indicatore del Voltaggio delle batterie (VOLT) L’indicatore del voltaggio delle batterie visualizza il voltaggio al terminale di ingresso dell’inverter. Indicatore della corrente di batteria (AMP) L’indicatore di corrente della batteria visualizza la corrente che passa dalla batteria all’inverter. La corrente dovrebbe rimanere nella zona verde per un’operatività continua. Nella zona gialla l’inverter funzionerà ancora per diversi minuti, nella zona rossa la protezione dell’inverter lo spegnerà. Indicatore di alimentazione Quando è collegato alla batteria ed acceso, l’indicatore di alimentazione emette una luce verde: pronto per l’uso. Indicatore di surriscaldamento L’indicatore di surriscaldamento emette una luce gialla quando l’inverter è surriscaldato. Verrà emesso anche un allarme e l’inverter si spegnerà. Il surriscaldamento è provocato dall’utilizzo dell’inverter con livelli di potenza superiori ai 4000W continui. Avviene anche quando viene installato in una posizione dove non vi sia una sufciente dissipazione del calore. L’inverter si riaccenderà automaticamente quando si sarà raffreddato. Indicatore di sovraccarico L’indicatore emette una luce rossa quando avviene un sovraccarico. Il problema può essere risolto spegnendo l’inverter e riducendo il carico prima di riaccenderlo. ALLARMI SONORI L’allarme suonerà in caso di: a. Surriscaldamento b. Batteria scarica (<10,5V per l’inverter da 12V, <21V per l’inverter da 24V) c. Spegnimento per batteria scarica(<10V per l’inverter da 12V, <20V per l’inverter da 24V)

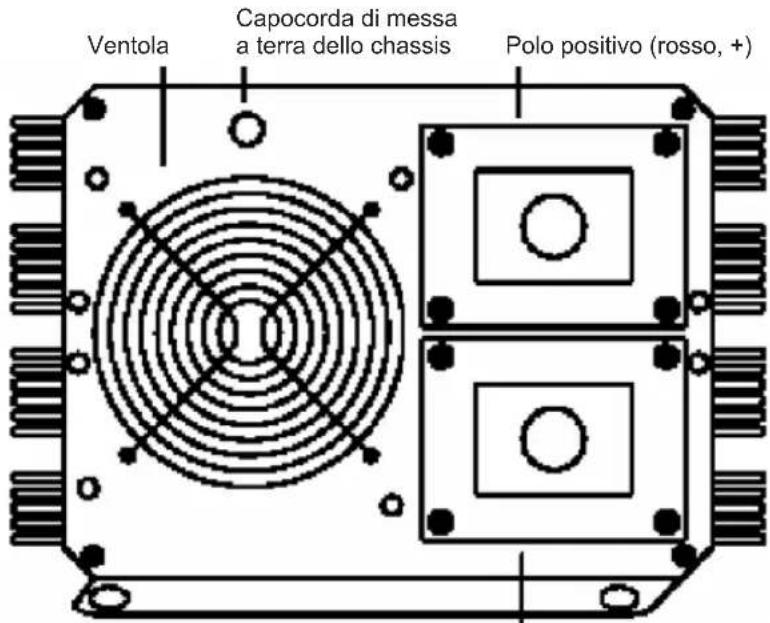

INDICAZIONI PANNELLO D’INGRESSO

Capocorda di messa a terra dello chassis Polo positivo (rosso, +) Polo negativo (nero, -) Ventola Ventola Per il raffreddamento dell’inverter durante l’utilizzo26

CONNESSIONE DEI TERMINALI

Utilizzate il cavo rosso della batteria per collegare il polo (+) della batteria al terminale (+) dell’inverter. Quindi utilizzate il cavo nero della batteria per collegare il polo (-) della batteria al terminale (-) dell’inverter. Stringete le viti dei cavi di ingresso DC regolarmente. Quando è collegato alla batteria, assicuratevi di accendere l’inverter prima dell’apparecchio collegato. Quando utilizzate l’inverter con diversi apparecchi contemporaneamente, accendete gli apparecchi separatamente dopo che l’inverter sia già stato acceso. Questo assicurerà che l’inverter non debba inviare corrente per i carichi di accensione tutti insieme. ATTENZIONE! Si prega di notare che la corrente a 230V AC è potenzialmente letale. Non lavorate sui cavi di alimentazione mentre l’apparecchio è collegato all’inverter (anche se è spento), a meno che la sorgente di energia DC sia sicamente scollegata dall’inverter. NON lavorate sui cavi AC se l’apparecchio è collegato ad un’altra sorgente AC come un generatore o una linea d’uso. ATTENZIONE! Non invertite l’alimentazione! Non utilizzate le clip (pinze a coccodrillo) ed assicuratevi sempre che l’interruttore ON/OFF sul pannello di uscita dell’inverter sia posizionato sulla posizione OFF prima di collegare una batteria o un’altra sorgente di alimentazione DC! CAPOCORDA DI MESSA A TERRA DELLO CHASSIS L’inverter ha un capocorda che serve a collegare lo chassis dell’inverter. Il cavo di messa a terra nella sezione AC del pannello di uscita dell’inverter è collegato allo chassis. Il capocorda di messa a terra dello chassis deve essere collegato ad un punto di messa a terra, che può variare a seconda di dove è installato l’inverter. In un veicolo, collegate il capocorda di messa a terra allo chassis del veicolo. In una barca, collegatelo al sistema di messa a terra del natante. In una posizione ssa, collegatelo alla messa a terra con una barra di messa a terra (un’asta di metallo ssata a terra), o ad un altro servizio appropriato di scarico a terra. Utilizzato un #12 AWG o un cavo di rame più grosso (preferibilmente con l’isolamento di colore verde/giallo) per collegare la messa a terra al punto di scarico a terra. Il conduttore neutro del circuito in uscita AC dell’inverter è collegato alla messa a terra dello chassis. Quindi, quando lo chassis è collegato a terra, anche il conduttore neutro lo sarà. Questo in conformità con i requisiti nazionali sull’energia elettrica per i quali le sorgenti AC separate (come inverter e generatori) devono avere il proprio cavo neutro collegato alla messa a terra nello stesso modo in cui il cavo neutro della linea casalinga è collegato a terra attraverso il pannello AC. ATTENZIONE! Non utilizzate l’inverter da 4000W senza collegarlo alla messa a terra. Si potrebbero vericare scosse elettriche.

RISOLUZIONE DEI PROBLEMI

Problemi Possibili cause Soluzioni

1) Voltaggio in uscita basso Utilizzo di un voltmetro

misuratore di media Utilizzate un voltmetro ad RMS reale

2) Basso voltaggio in uscita e

indicatore di corrente nella zona rossa Sovraccarico Ridurre il carico

3) Nessun voltaggio in uscita e

indicatore del voltaggio nella zona rossa in basso. Basso voltaggio in entrata Ricaricate la batteria, controllate collegamenti e cavi

4) Nessun voltaggio in uscita e

indicatore di alimentazione spento a. Inverter spento Accendete l'inverter b. Nessuna alimentazione all'inverter Controllate i cavi tra inverter e batterie c. Fusibile interno aperto Chiamate un tecnico qualicato per un controllo e per la sostituzione27 Problemi Possibili cause Soluzioni d. Polarità DC invertita Chiamate un tecnico qualicato per un controllo e la sostituzione del fusibile. Controllate sempre la polarità corretta

5) Nessun voltaggio in uscita e

indicatore di voltaggio nella zona alta della parte rossa Ingresso di alto voltaggio Assicuratevi che l'inverter sia collegato ad una batteria a 12V (24V per l'inverter da 4000W/24V) e controllate la regolazione del sistema di carica.

6) Allarme per batteria scarica

sempre acceso e indicatore di voltaggio sotto 10,5V (21V per l'inverter da 4000W/24V) a. Cavi DC non di qualità Utilizzate cavi appropriati ed effettuate collegamenti resistenti. b. Batterie in cattive condizioni Cambiate la batteria o utilizzate una nuova batteria.

7) Nessun voltaggio in

uscita, indicatore di SURRISCALDAMENTO acceso e carico in eccesso su 4000W/250 ampere di corrente in ingresso(o 125A per l'inverter da 4000W / 24V) Spegnimento termico Fate raffreddare l'inverter e riducete il carico se avete bisogno di operatività continua.

8) Nessun voltaggio in

uscita, indicatore di SURRISCALDAMENTO acceso e carico di corrente in ingresso minore di 4000W/250 (o 125A per l'inverter da 4000W/24V ) Spegnimento termico Assicuratevi che le aperture di ventilazione non siano bloccati e riducete la temperatura ambiente.

9) Nessun voltaggio in uscita ed

indicatore di SOVRACCARICO acceso a. Corto circuito o errore nei cavi di collegamento Controllate che i cavi AC non siano in cortocircuito o collegati con una polarità non adatta b. Carico di potenza molto alto Rimuovete il carico o riducetelo Se, dopo la seguente risoluzione dei problemi, questo inverter non dovesse ancora funzionare, chiamate un tecnico qualicato per un controllo e/o riportatelo al venditore per la sostituzione. Non aprite l’involucro né tagliate il cavo. ATTENZIONE: Non utilizzate l’inverter con i seguenti apparecchi ricaricabili: Due tipi in particolare di caricatori per piccole batterie al nichel-cadmio possono essere danneggiati se collegati all’inverter: a. Piccoli apparecchi a batteria come luci a intermittenza, rasoi e luci notturne che possono essere collegati direttamente alla spina AC per la ricarica. b. Certi caricabatterie per pacchi batterie utilizzati negli strumenti da fai da te. Questi caricatori hanno un’etichetta che avvisa che nel terminale della batteria sono presenti voltaggi pericolosi. Questo problema non si veridica con la maggior parte degli apparecchi a batteria. La maggior parte di questi apparecchi utilizza un caricatore separato, o un trasformatore che viene collegato alla presa AC e produce l’uscita a voltaggio più basso. Se l’etichetta sull’alimentatore o sul caricatore dice che questo produce un uscita con un voltaggio AC o DC basso (meno di 30 volt) l’inverter potrà alimentare questo alimentatore o caricabatteria senza problemi.28 UTILIZZATE I CAVI CORRETTI E IL CORRETTO TIPO DI BATTERIA! Per la maggior parte delle applicazioni dell’inverter da 4000W è raccomandato l’uso di una grossa batteria o più batterie in parallelo. Maggiore è la capacità, meglio è, perché ci sarà una maggiore capacità di riserva per evitare che la batteria si scarichi troppo. Amperaggio in ingresso raccomandato: 12V -> 366A 24V -> 183A Cavo di collegamento DC raccomandato: 12V -> #38x2 24V -> #38x1 Precauzioni di sicurezza: Per ridurre il rischio di shock elettrico, questo prodotto dovrebbe essere aperto SOLO da un tecnico autorizzato quando è necessario ripararlo. Scollegare il prodotto dall’alimentazione e da altri apparecchi se dovesse esserci un problema. Non esporre il prodotto ad acqua o umidità. Manutenzione: Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi. Garanzia: Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modiche del prodotto o a danni determinati dall’uso non corretto del prodotto stesso. Generalità: Il design e le caratteristiche tecniche sono soggetti a modica senza necessità di preavviso. Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e sono riconosciuti come tali in questo documento. Tenere questo manuale e la confezione per riferimento futuro. Attenzione: Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici ed elettronici non devono essere gettati insieme ai riuti domestici. Per questi prodotti esiste un sistema di raccolta differenziata.
