INV400012 - Elektromos inverter HQ - Ingyenes használati útmutató

Termék típusa	DC-AC teljesítményátalakító (elektromos inverter)
Márka	HQ
Modell	INV400012
Folyamatos kimeneti teljesítmény	4000 W
Csúcsteljesítmény (surge)	8000 W
DC bemeneti feszültség	12 V (10~16 V) vagy 24 V (20~30 V) verziótól függően
AC kimeneti feszültség	230 V AC
Kimeneti hullámforma	Módosított szinuszhullám
Kimeneti frekvencia	50 vagy 60 Hz
Készenléti áram	< 1 A (12 V), < 0.8 A (24 V)
Hatékonyság	85% ~ 90%
Védelmek	Rövidzárlat, polaritásvédelem (biztosítékkal), túlfeszültség bemeneten, alacsony akkufeszültség, alacsony akkufeszültség lekapcsolás, túlterhelés, túlmelegedés
Hűtés	Hőmérséklet-vezérelt ventilátor
Belső biztosítékok	30 A x 18 (12 V) vagy 15 A x 18 (24 V)
AC csatlakozók száma	2
Méretek (H x Sz x M)	580 x 210 x 159 mm
Tömeg	11.2 kg
Táplálás	Külső DC akkumulátor (12 V vagy 24 V)
Fő funkciók	DC-AC átalakítás, lágyindítás (soft start), feszültség/áram/teljesítmény/túlmelegedés/túlterhelés jelzők, távkapcsoló be/ki
Karbantartás és tisztítás	Száraz ruhával tisztítsa; ne használjon oldószereket vagy súrolószereket
Biztonság	Ne nyissa ki a házat; ne tegye ki víznek vagy nedvességnek; veszélyes AC vezetékek feszültségmentesítve
Alkatrészek és javíthatóság	Biztosítékok cserélhetők szakképzett villanyszerelő által; egyéb javításokat engedéllyel rendelkező technikus végezzen
Általános információk	Vízszintes vagy függőleges telepítésre tervezve; ne akadályozza a szellőzést; használjon megfelelő vezetékeket (12 V: #38x2, 24 V: #38x1)

Gyakran ismételt kérdések - INV400012 HQ

Mekkora a maximális folyamatos teljesítmény, amelyet ez az inverter képes leadni?

A folyamatos kimeneti teljesítmény 4000 W, a csúcsteljesítmény (surge) 8000 W.

Milyen bemeneti feszültségen működik az INV400012 modell?

Ez a modell 12 V DC bemeneten működik (tartomány 10~16 V). Létezik 24 V-os változat is (INV400024). Ellenőrizze a készülék címkéjét.

Hogyan kell helyesen csatlakoztatni az invertert egy akkumulátorhoz?

Használja a piros kábelt a pozitív (+) és a feketét a negatív (-) számára. Jól húzza meg a csavarokat. Győződjön meg arról, hogy a kapcsoló KI állásban van, mielőtt csatlakoztatja az akkumulátort. Soha ne fordítsa meg a polaritást.

Mit tegyek, ha a túlmelegedés jelzőfény világít?

A sárga jelzőfény világít és hangjelzés hallható. Ez azt jelenti, hogy az inverter túlmelegedett (belső hőmérséklet > 60°C). Kapcsolja ki a készüléket, hagyja lehűlni, csökkentse a terhelést, és győződjön meg arról, hogy a szellőzés nem akadályozott.

Miért szólal meg a hangjelzés?

A hangjelzés az alábbi esetekben szólal meg: túlmelegedés, alacsony akkufeszültség (feszültség < 10,5 V 12 V esetén, < 21 V 24 V esetén) vagy alacsony akkufeszültség miatti lekapcsolás.

Használhatom ezt az invertert nikkel-kadmium akkumulátortöltőkkel?

Nem, egyes kis nikkel-kadmium akkumulátortöltők (zseblámpák, borotvák) megsérülhetnek. Ezzel szemben az alacsony feszültségű kimenettel (< 30 V) rendelkező töltők problémamentesen használhatók.

Milyen kábeleket használjak az akkumulátor csatlakoztatásához?

12 V-os változathoz használjon #38 AWG x 2 keresztmetszetű kábelt. 24 V-hoz használjon #38 AWG x 1. Az ajánlott bemeneti áram 366 A 12 V esetén és 183 A 24 V esetén.

Hogyan állítsam helyre az inverter működését túlterhelés után?

A piros túlterhelés jelzőfény világít. Kapcsolja ki az invertert, csökkentse a terhelést (húzza ki néhány eszközt), majd kapcsolja vissza.

Hová telepítsem az invertert?

Telepítse hűvös (környezeti hőmérséklet 0-25°C), száraz helyre, gyúlékony anyagoktól távol, gyermekektől elzárva. Hagyon legalább 2,5 cm helyet körülötte a szellőzéshez.

Mit tegyek, ha az inverter nem termel kimeneti feszültséget?

Először ellenőrizze, hogy a kapcsoló BE állásban van-e. Ezután ellenőrizze a bemeneti kábelezést, az akkumulátor feszültségét (12 V esetén > 10 V kell legyen), és a belső biztosítékokat. Ha a probléma továbbra is fennáll, forduljon szakképzett villanyszerelőhöz.

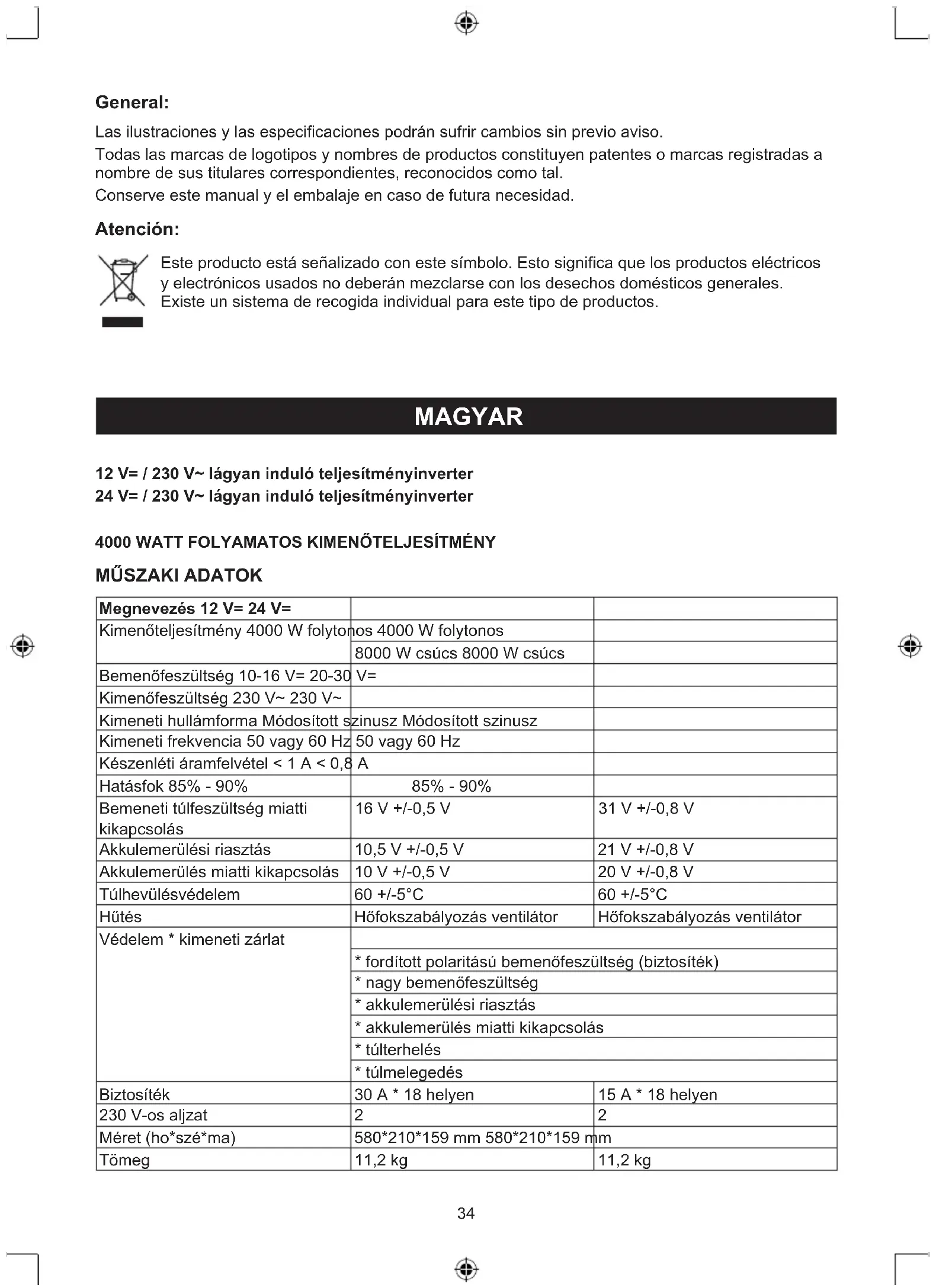

HASZNÁLATI ÚTMUTATÓ INV400012 HQ

Egyenfeszültség-váltakozófeszültségű

teljesítményinverter

12 V= / 230 V\~ lágyan induló teljesítményinverter

24 V= / 230 V\~ lágyan induló teljesítményinverter

4000 WATT FOLYAMATOS KIMENÓTELJESÍTMÉNY

MÜSZAKI ADATOK

Megnevezés 12 V= 24 V=
Kimenőteljesítmény 4000 W folytonos	os 4000 W folytonos
	8000 W csúcs 8000 W csúcs
Bemenőfeszültség 10-16 V= 20-30 V=
Kimenőfeszültség 230 V~ 230 V~
Kimeneti hullámforma Módosított szinusz Módosított szinusz
Kimeneti frekvencia 50 vagy 60 Hz	50 vagy 60 Hz
Készenléti áramfelvétel < 1 A < 0,8 A
Hatásfok 85% - 90%	85% - 90%
Bemeneti túlfeszültség miatti kikapcsolás	16 V +/-0,5 V	31 V +/-0,8 V
Akkulemerülési riasztás	10,5 V +/-0,5 V	21 V +/-0,8 V
Akkulemerülés miatti kikapcsolás	10 V +/-0,5 V	20 V +/-0,8 V
Túlhevülésvédelem	60 +/-5°C	60 +/-5°C
Hűtés	Hőfokszabályozás ventilátor	Hőfokszabályozás ventilátor
Védelem * kimeneti zárlat
	* fordított polaritású bemenőfeszültség (biztosíték)
	* nagy bemenőfeszültség
	* akkulemerülési riasztás
	* akkulemerülés miatti kikapcsolás
	* túlterhelés
	* túlmelegedés
Biztosíték	30 A * 18 helyen	15 A * 18 helyen
230 V-os aljzat	2	2
Méret (ho*szé*ma)	580*210*159 mm 580*210*159 mm
Tömeg	11,2 kg	11,2 kg

TELEPÍTÉS

Az invertert sík felületre telepítse, fektetve vagy állítva.

FIGYELMEZTETÉS!

Az inverter telepítésekor tartsa be a következő utasításokat:

1. Védje az invertert a nedvességtől.
2. Telepítse az invertert hűvös helyre, ahol a környezeti hömérséklet 0-25°C.
3. A túzveszély és túlmelegedés elkerülése érdekében ne takarja el az inverter szellőzőnyílásait és ne akadályozza az inverter szellőzését. Rendszeresen takarítsa ki a szellőzőnyílásokból a port és szennyeződéseket. Tartson legalább 2,5 cm szabad helyet az inverter körül, hogy ott szabadon áramolhasson a levegő.
4. Tüz- és robbanásveszély megelőzése végett telepítse távol az éghető anyagoktól és az akkumulátoroktól az invertert.
5. Olyan helyre telepítse az invertert, ahol védve van a gyermekektől.

HASZNÁLAT, KIMENŐOLDAL, UTASÍTÁSOK

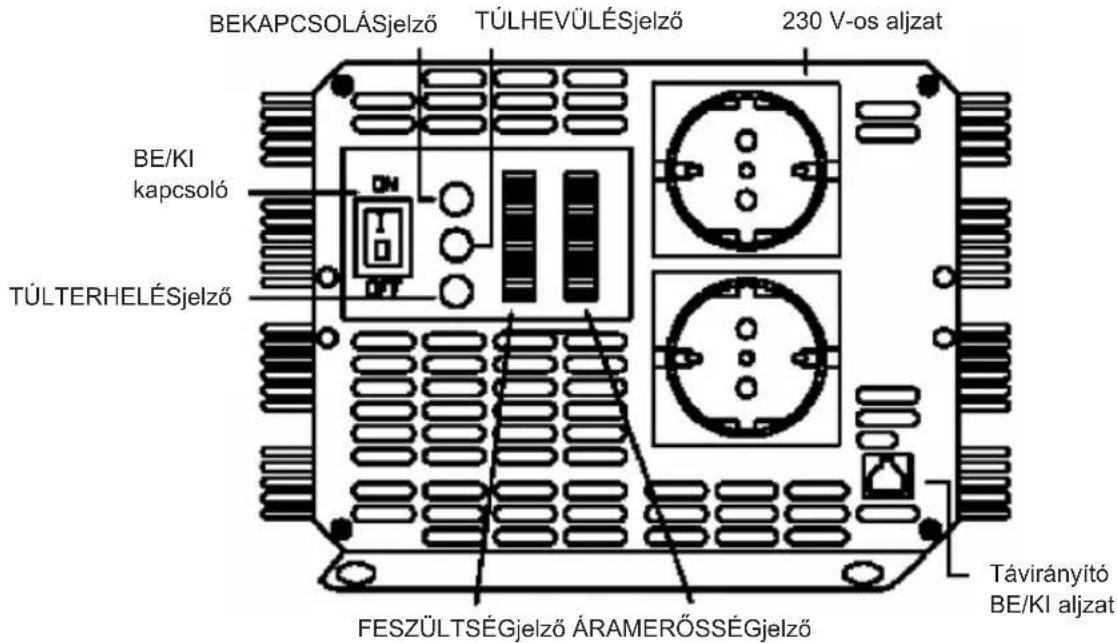

BEKAPCSOLÁSjelző TÚLHEVÜLÉSjelző 230 V-os aljzat BE/KI kapcsoló TÜLTERHELÉSjelző FESZÜLTSÉGjelző ÁRAMERŐSSÉGjelző Távirányító BE/KI aljzat

BE/KI kapcsoló

Az inverter be/ki kapcsolására szolgál.

Távirányító BE/KI aljzat

Lehetővé teszi az inverter zárt helyiségben való elhelyezését és a hozzá adott távirányítóval való BE és KI kapcsolását.

Akkufeszültség-jelző

Az inverter bemenőkapcsaira adott akkufeszültséget mutatja.

Akkuáram-jelző

Azt mutatja, mekkora áramot vesz fel az akkumulátorból az inverter. Folyamatos üzemben a zöld zónában kell, hogy legyen az áram. A sárga zónában csak néhány percet bír ki az inverter. A piros zónában a védelem kikapcsolja az invertert.

BEKAPCSOLÁSjelző

Ha az inverterre rá van kötve az akkumulátor, a bekapcsolást követően a bekapcsolásjelző zöld fénnyel jelzi az üzemkészséget.

TÚLHEVÜLÉSjelző

Az inverter túlmelegedését sárga fénnyel jelzi a túlhevülésjelző. Figyelmeztető hangjelzés hallatszik, majd az inverter kikapcsol.

Túlhevülés akkor következik be, ha az invertert folyamatosan 4000 W feletti terheléssel járatják. Akkor is bekövetkezhet, ha olyan helyen van telepítve, ahol nem tudja leadni a keletkező hőt. Az inverter a lehülést követően automatikusan újraindul.

TÚLTERHELÉSjelző

Az inverter túlterhelésekor piros fénnyel jelez. A gond megoldásához kapcsolja ki az invertert, kapcsolja le róla a túlterhelést okozó fogyasztót, majd kapcsolja ismét be.

HANGJELZÉS

Az inverter a következő állapotokat jelzi hangjelzéssel:

a. Túlmelegedés
b. Akkulemerülési riasztás (<10,5 V a 12 V-os és <21 V a 24 V-os inverter esetén)
c. Akkulemerülés miatti kikapcsolás (<10 V a 12 V-os és <20 V a 24 V-os inverter esetén)

BEMENŐOLDAL, UTASÍTÁSOK

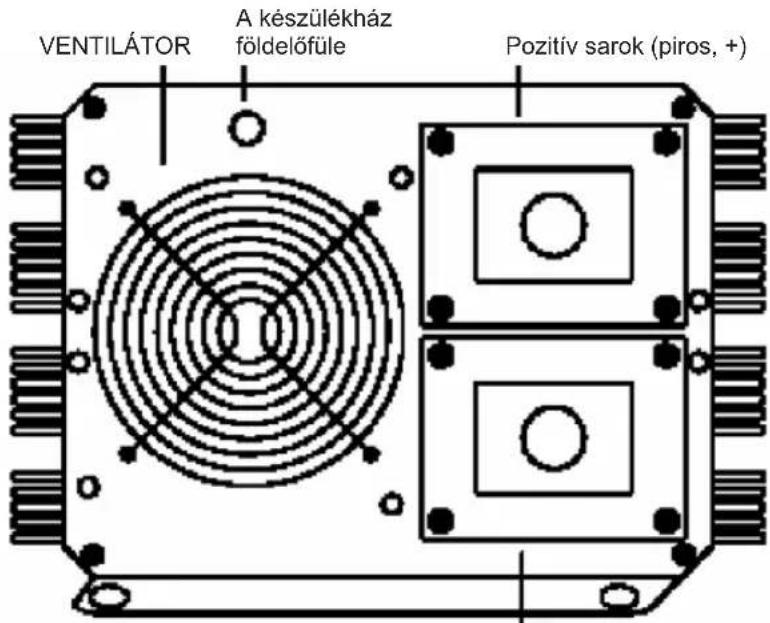

VENTILÁTOR A készülékház földelőfüle Pozitív sarok (piros, +)

Negativ sarok (fekete, -)

VENTILÁTOR

Üzem közben hüti az invertert

KAPOCSSÁV

A piros akkukábellel az akkumulátor (+) sarkát és az inverter (+) sarkát kösse össze egymással. Utána a fekete akkukábellel az akkumulátor (-) sarkát és az inverter (-) sarkát kösse össze egymással. Rendszeresen húzza meg a bemenőoldali kábelek csatlakozócsavarjait.

Használatba vételkor először az invertert kapcsolja be, s csak utána a rákötött fogyasztó(ka)t. Ha több fogyasztó csatlakozik az inverterre, egyenként kapcsolja be őket (de legelőször az invertert). Ez azért szükséges, hogy ne terhelje nagy indulási áramlökés az invertert.

FIGYELMEZTETÉS!

Ne feledje, hogy a 230 V-os váltakozófeszültség életveszélyes. Az inverter váltakozófeszültségű oldalán csak akkor végezzen szerelést, ha az akkumulátor tápfeszültsége fizikailag le van kötve az inverterről. Az inverter kikapcsolása önmagában nem elegendő! Akkor se nyúljon a váltakozófeszültségű vezetékekhez, ha azok máshonnét, például generátorról vagy a nyilvános hálózatról is feszültség alá kerülhetnek.

FIGYELMEZTETÉS!

Ne cserélje fel a bemenőoldali vezetékeket! Ne használjon krokodilcsipeszt! Akkumulátor vagy más egyenfeszültség-forrás csatlakoztatása előtt ellenőrizze, hogy ki van-e kapcsolva (OFF) az inverter kimeneti oldalán található BE/KI főkapcsoló.

A KÉSZÜLÉKHÁZ FÖLDELŐFÜLE

Az inverteren a készülék testével összekapcsolt földelőfül található. A kimenőoldali kapocssáv védőföld kapcsa a készülék testével van galvanikusan összekötve.

A készülékház földelőfülét a telepítési helyen kialakított földelési ponthoz kell kötni. Járműben a földelőfület a jármű vázához kell kötni. Hajóban a hajó földelőrendszeréhez kösse. Fix telepítésű helyen a földelőfület a talajba vert földelőnyárshoz vagy más alkalmas földelési ponthoz kell kötni. A földelőfül és a földelési pont összekötésére használjon 3,3 mm² vagy nagyobb keresztmetszetű réz földelővezetéket (lehetőleg zöld-sárga szigetelésűt).

Az inverter kimenőoldali nullavezetője össze van kötve a készülékházzal. Ennelfogva a készülékház földelésekor a nullavezető is földelődik. A közműhálózati kisfeszültségű rendszerek nullavezetőjét Európában mindenütt leföldelik. Ugyanígy a független váltakozófeszültség-források (inverterek, generátorok) nullavezetője is leföldelendő a megszakítótáblánál.

FIGYELMEZTETÉS!

Ne használja földeletlenül a 4000 W-os invertert! Áramütés érheti.

HIBAELHÁRÍTÁS

Hibajelenség Valószínű	ok Megoldás
1) Kicsi a kimenőfeszültség Átlagértéket mérő voltmérőt használ		Használjon effektívértéket mérő voltmérőt
2) Kicsi a kimenőfeszültség és a piros zónában áll az AMPS áramerősség-jelző	Túlterhelés! Csökkentse a terhelést
3) Nincs kimenőfeszültség és a VOLTS feszültségjelző a vörös zóna alján áll	Kicsi a bemenőfeszültség Töltse fel az akkumulátort, ellenőrizze a bekötéseket és a kábelt
4) Nincs kimenőfeszültség és a POWER bekapcsolásjelző sem világít	a. Ki van kapcsolva az inverter	Kapcsolja be az inverter
	b. Nem kap feszültséget az inverter	Ellenőrizze az inverter és az akkumulátor vezetékeit és bekötéseit
	c. Kiégett a beépített biztosíték	Ellenőriztesse és cseréltesse ki szakképzett villanyszerelővel
	d. Fordított polaritással van bekötve a tápfeszültség	Ellenőriztesse a bekötést, cseréltesse ki a biztosítékot szakképzett villanyszerelővel
5) Nincs kimenőfeszültség és a VOLTS feszültségjelző a vörös zóna tetején áll	Túl nagy a bemenőfeszültség	Ellenőrizze, hogy az inverter 12 V-os (24 V-os inverter esetén 24 V-os) akkumulátorral van-e kötve; ellenőrizze az akkutöltő rendszer szabályozását
6) Folyamatosan világít az akkulemerülési riasztás, és a VOLTS feszültségjelző 10,5 V (a 24 V-os inverter esetén 21 V) alatti feszültséget jelez	a. Rossz az egyenáramú oldali kábel	Használjon megfelelő keresztmetszetű kábelt és szorítsa meg jól a csatlakozásokat
	b. Rossz az akkumulátor Cserélje ki az akkumulátort
7) Nincs kimenőfeszültség, világít az OVER TEMP túlhevülésjelző, és a terhelés meghaladja a 4000 W-ot (az áramfelvétel >250 A a 12 V-os és >125 A a 24 V-os inverter esetén)	Leoldott a túlhevülésvédelem	Hagyja lehülni az inverter és csökkentse a terhelését, ha folyamatosan kívánja használni
8) Nincs kimenőfeszültség, világít az OVER TEMP túlhevülésjelző, de a terhelés nem haladja meg a 4000 W-ot (az áramfelvétel <250 A a 12 V-os és <125 A a 24 V-os inverter esetén)	Leoldott a túlhevülésvédelem	Tegye szabaddá az inverter szellőzőnyílásait és csökkentse környezeti hőmérsékletét.
9) Nincs kimenőfeszültség, világít az OVER LOAD túlterhelésjelző	a. Zárlat vagy bekötési hiba	Ellenőrizze a váltakozófeszültségű oldalon a zárlatot vagy bekötési hibát
	b. Túl nagy az inverter terhelése	Kapcsoljon le néhány fogyasztót

Ha a fenti hibaelhárítási lépések sem segítenek, küldje szervizünkbe vagy ellenőriztesse szakképzett villanyszerelővel az invertert. Ne szedje szét és ne vágja el a vezetékeit.

FIGYELMEZTETÉS:

Ne használja az invertert a következő akkumulátortöltős készülékekkel:

Kis nikkel-kadmium akkumulátortöltős készülékek két fajtája tönkremehet, ha az inverterre kapcsolják:

a. Kisméretű akkumulátoros készülékek, például elemlámpák, villanyborotvák, éjjeli lámpák, amelyek közvetlenül konnektorból tölthetők.
b. Villamos kéziszerszámok egyes akkutöltői. Az ilyen töltőkön figyelmeztető címke jelzi, hogy az akku kapcsain veszélyes feszültség jelenhet meg.

Akkumulátorról működő készülékek túlnyomó többségénél azonban semmi ilyen gond nem jelentkezik. Az ilyen készülékeknek saját töltőjük vagy transzformátoruk van, amely a hálózati feszültségre köthető és kisfeszültséget ad ki. Ha a hálózati tápegységen vagy töltőn levő címke szerint a kimenőoldali feszültség 30 V vagy kisebb, minden gond nélkül az inverterre köthető.

HASZNÁLJON MEGFELELŐ VEZETÉKET ÉS AKKUMULÁTORTÍPUST!

Az esetek többségében a 4000 W-os invertert célszerű egy vagy több párhuzamosan kötött, mélyen kisüthető akkumulátorról táplálni. Minél nagyobb kapacitású az akkumulátor annál jobb, mert annál több a terhelési tartaléka mélykisütés ellen.

Ajánlott bemenőoldali áramérték:

12 V -> 366 A

24 V -> 183 A

Ajánlott egyenáramú bekötőkábel:

12 V -> 38-as x 2 db

24 V -> 38-as x 1 db

Biztonsági óvintézkedések:

Az áramütés veszélyének csökkentése érdekében ezt a terméket KIZÁRÓLAG a márkaszerviz képviselője nyithatja fel. Hiba esetén húzza ki a termék csatlakozóját a konnektorból, és kösse le más

berendezésekröl. Vigyázzon, hogy ne érje a terméket víz vagy nedvesség.

Karbantartás:

Csak száraz ronggyal tisztítsa. Tisztító- és súrolószerek használatát mellőzze.

Jótállás:

Nem vállalunk jótállást és felelősséget a terméken végzett változtatás vagy módosítás vagy a termék helytelen használata miatt bekövetkező károkért.

Általános tudnivalók:

A kivitel és a műszaki jellemzők előzetes értesítés nélkül is módosulhatnak.

Minden logó, terméknév és márkanév a tulajdonosának márkaneve vagy bejegyzett márkaneve, azokat ennek tiszteletben tartásával említjük.

Örizze meg ezt az útmutatót és a csomagolást.

Figyelem:

Ezt a terméket ezzel a jelölésel láttuk el. Azt jelenti, hogy az elhasznált elektromos és elektronikus termékeket tilos az általános háztartási hulladékhoz keverni. Begyűjtésüket külön begyűjtő létesítmények végzik.
