INV400012 - Sähköinen invertteri HQ - Ilmainen käyttöohje ja opas

Tuotetyyppi	DC-AC tehomuunnin (sähköinvertteri)
Merkki	HQ
Malli	INV400012
Jatkuva lähtöteho	4000 W
Huipputeho (surge)	8000 W
DC-tulojännite	12 V (10~16 V) tai 24 V (20~30 V) versiosta riippuen
AC-lähtöjännite	230 V AC
Lähtöaaltomuoto	Muokattu siniaalto
Lähtötaajuus	50 tai 60 Hz
Lepovirta	< 1 A (12 V), < 0.8 A (24 V)
Hyötysuhde	85% ~ 90%
Suojaukset	Oikosulku, napaisuuden vaihto (sulakkeella), ylijännite, alhainen akkujännite, akun katkaisu, ylikuormitus, ylikuumeneminen
Jäähdytys	Lämpötilan ohjaama tuuletin
Sisäiset sulakkeet	30 A x 18 (12 V) tai 15 A x 18 (24 V)
AC-pistorasioiden lukumäärä	2
Mitat (P x L x K)	580 x 210 x 159 mm
Paino	11.2 kg
Virransyöttö	Ulkoinen DC-akku (12 V tai 24 V)
Päätoiminnot	DC-AC muunnos, pehmeä käynnistys (soft start), jännite/virta/teho/ylikuumeneminen/ylikuormitus -ilmaisimet, kauko-ohjaus päälle/pois
Huolto ja puhdistus	Puhdista kuivalla liinalla; älä käytä liuottimia tai hankausaineita
Turvallisuus	Älä avaa koteloa; älä altista vedelle tai kosteudelle; vaarallinen AC-johdotus jännitteettömänä
Varaosat ja korjattavuus	Sulakkeet vaihdettavissa pätevän sähköasentajan toimesta; muut korjaukset valtuutetun teknikon toimesta
Yleistä tietoa	Suunniteltu vaaka- tai pystyasennukseen; älä tuki ilmanvaihtoa; käytä sopivaa johdotusta (12 V: #38x2, 24 V: #38x1)

Usein kysytyt kysymykset - INV400012 HQ

Mikä on tämän invertterin jatkuva maksimiteho?

Jatkuva lähtöteho on 4000 W, huipputeho (surge) 8000 W.

Millä tulojännitteellä malli INV400012 toimii?

Tämä malli toimii 12 V DC tulolla (alue 10~16 V). On olemassa 24 V versio (INV400024). Tarkista laitteesi etiketti.

Kuinka invertteri kytketään oikein akkuun?

Käytä punaista johtoa positiiviseen (+) ja mustaa negatiiviseen (-). Kiristä ruuvit kunnolla. Varmista, että kytkin on OFF-asennossa ennen akun kytkemistä. Älä koskaan vaihda napaisuutta.

Mitä tehdä, jos ylikuumenemisen merkkivalo syttyy?

Keltainen merkkivalo syttyy ja äänihälytys soi. Tämä tarkoittaa, että invertteri on ylikuumentunut (sisäinen lämpötila > 60°C). Sammuta laite, anna sen jäähtyä, vähennä kuormaa ja varmista, ettei ilmanvaihto ole tukossa.

Miksi äänihälytys laukeaa?

Äänihälytys soi seuraavissa tapauksissa: ylikuumeneminen, alhainen akkujännite (jännite < 10,5 V 12 V:lle, < 21 V 24 V:lle) tai akun katkaisu.

Voinko käyttää tätä invertteriä nikkeli-kadmium akkulaturien kanssa?

Ei, jotkut pienet nikkeli-kadmium akkulaturit (taskulamput, parranajokoneet) voivat vaurioitua. Sen sijaan laturit, joissa on matala lähtöjännite (< 30 V), voidaan käyttää ongelmitta.

Mitä kaapeleita käytetään akun kytkemiseen?

12 V versiolle käytä #38 AWG x 2 kaapelia. 24 V versiolle käytä #38 AWG x 1. Suositeltu tulovirta on 366 A 12 V:lle ja 183 A 24 V:lle.

Kuinka invertteri palautetaan toimintakuntoon ylikuormituksen jälkeen?

Ylikuormituksen punainen merkkivalo syttyy. Sammuta invertteri, vähennä kuormaa (irrota joitakin laitteita), ja käynnistä se uudelleen.

Mihin invertteri tulisi asentaa?

Asenna se viileään (huonelämpötila 0-25°C), kuivaan paikkaan, erilleen syttyvistä aineista ja lasten ulottumattomiin. Jätä vähintään 2,5 cm tilaa ympärille ilmanvaihtoa varten.

Mitä tehdä, jos invertteri ei tuota lähtöjännitettä?

Tarkista ensin, onko kytkin ON-asennossa. Tarkista sitten tulojohdotus, akun jännite (tulee olla > 10 V 12 V:lle) ja sisäiset sulakkeet. Jos ongelma jatkuu, ota yhteys pätevään sähköasentajaan.

KÄYTTÖOHJE INV400012 HQ

BRUKSANVISNING (s. 44)

NÁVOD K POUŽITÍ (s. 49)

12V DC - 230V AC Soft Start tehomuuntaja

24V DC -230V AC Soft Start tehomuuntaja

4000 W:N JATKUVA LÄHTÖTEHO

TEKNISET TIEDOT

Kohta DC12V DC24V
Lähtöteho 4000W jatkuva 4000W	jatkuva
	8000W piikki 8000W piikki
Syöttöjännite DC10 ~ 16V DC20 ~	30V
Jännite AC 230V AC 230V
Lähdön aaltomuoto Muokattu sinia	alto Muokattu siniaalto
Lähdön taajuus 50 tai 60HZ 50 tai	60HZ
Standby-virta < 1A < 0.8A
Tehokkuus 85% ~ 90% 85% ~ 90%
Sulkeminen korkeajännitteeen syötössä	DC16V+/-0.5V DC31V+/-0.8V
Varoitus heikosta akusta	DC10.5V+/-0.5V	DC21+/-0.8V
Katkaisu heikon akun vuoksi	DC10+/-0.5V DC20+/-0.8V
Lämpösujoaus 60+/-5°C 60+/-5°C
Jäähdytys	Lämpöohjattu tuuletin	Lämpöohjattu tuuletin
Suojaus * lähdön oikosulku
	* Sisääntulon polariteetin muuttumista vastaan (sulakkeella)
	* korkea tasavirran syöttöjännite
	* akku vähissä hälytys
	* kytkeminen pois päältä akku vähissä -tilanteessa
	* ylikuormitus
	* ylikuumeneminen
Sulake 30A * 18 kpl 15A * 18 kpl
Virtalähde Kaksi Kaksi
Koko ( P*L*K ) 580*210*159 mm	580*210*159 mm
Paino 11,2 kg 11,2 kg

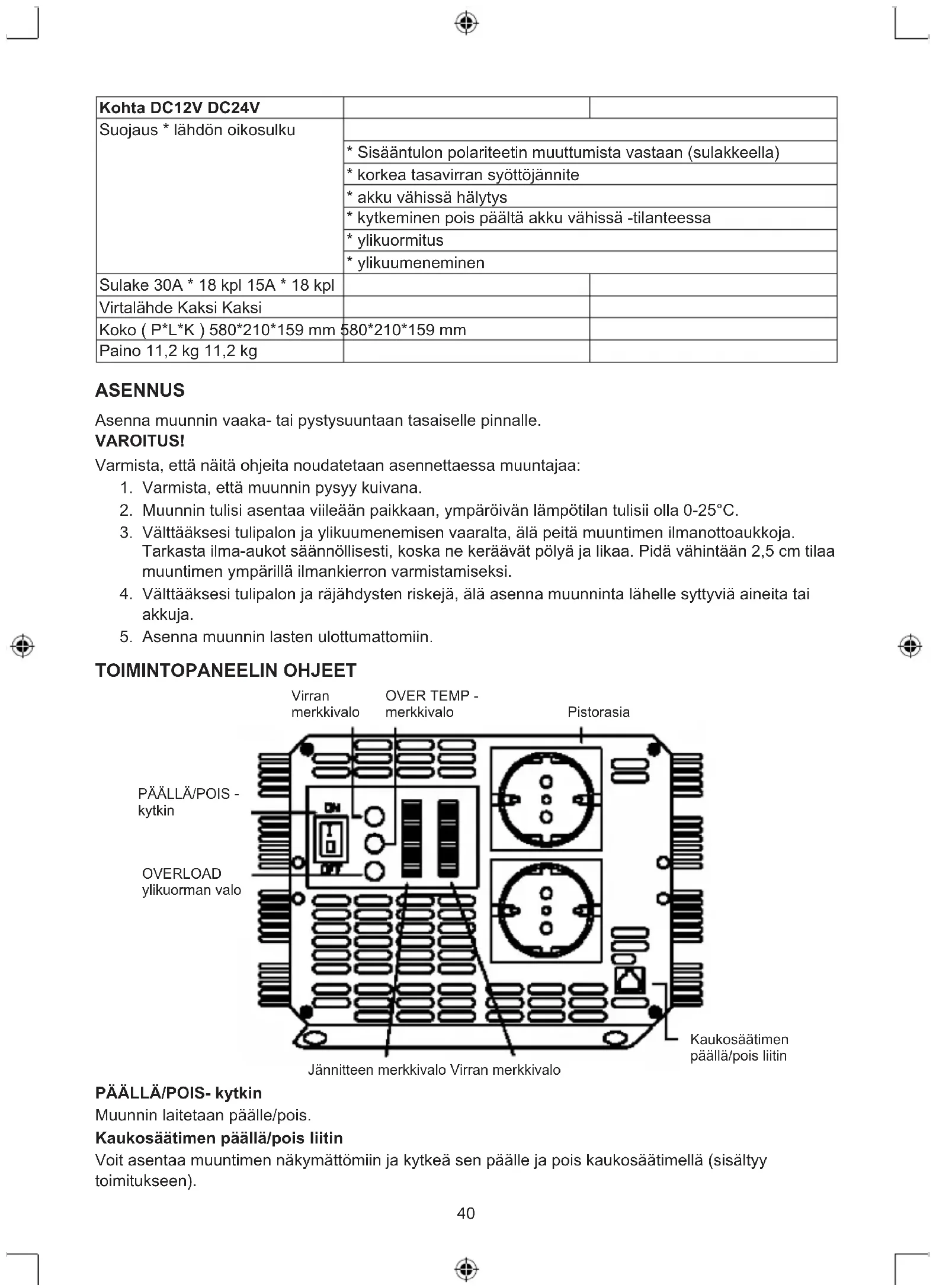

ASENNUS

Asenna muunnin vaaka- tai pystysuuntaan tasaiselle pinnalle.

VAROITUS!

Varmista, että näitä ohjeita noudatetaan asennettaessa muuntajaa:

1. Varmista, että muunnin pysyy kuivana.
2. Muunnin tulisi asentaa viileään paikkaan, ympäröivän lämpötilan tulisii olla 0-25°C.
3. Välttääksesi tulipalon ja ylikuumenemisen vaaralta, älä peitä muuntimen ilmanottoaukkoja. Tarkasta ilma-aukot säännöllisesti, koska ne keräävät pölyä ja likaa. Pidä vähintään 2,5 cm tilaa muuntimen ympärillä ilmankierron varmistamiseksi.
4. Välttääksesi tulipalon ja räjähdysten riskejä, älä asenna muunninta lähelle syttyviä aineita tai akkuja.
5. Asenna muunnin lasten ulottumattomiin.

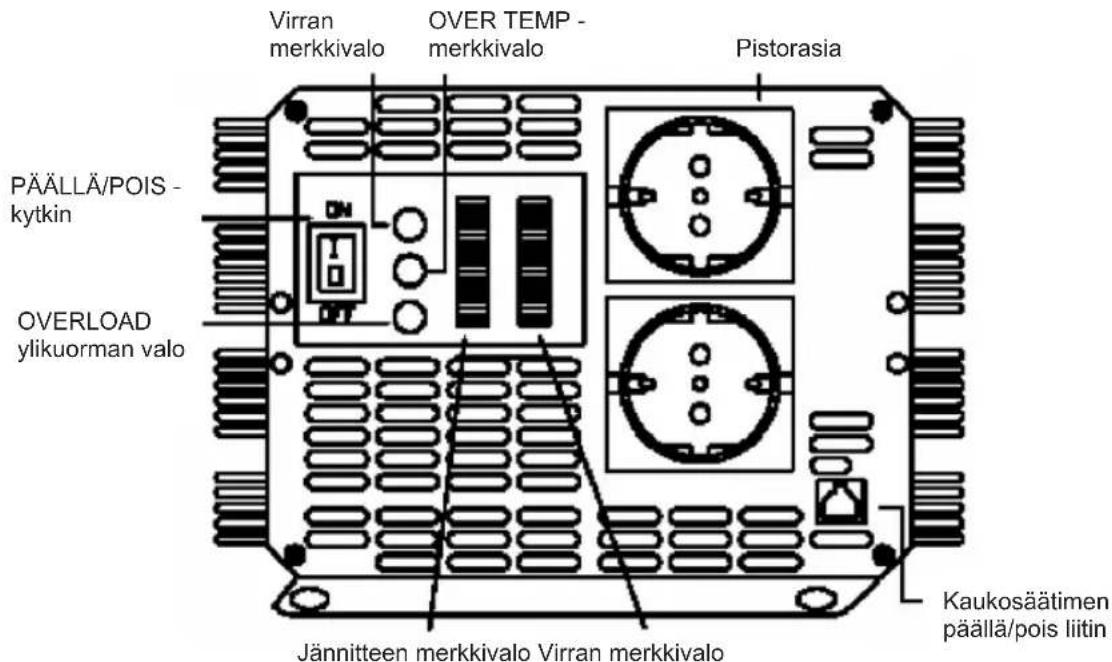

TOIMINTOPANEELIN OHJEET

Virran merkkivalo OVER TEMP - merkkivalo Pistorasia PÄÄLLÄ/POIS - kytkin OVERLOAD ylikuorman valo Jännitteen merkkivalo Virran merkkivalo Kaukosäätimen päällä/pois liitin

PÄÄLLÄ/POIS- kytkin

Muunnin laitetaan päälle/pois.

Kaukosäätimen päällä/pois liitin

Voit asentaa muuntimen näkymättömiin ja kytkeä sen päälle ja pois kaukosäätimellä (sisältyy toimitukseen).

Akun jännitteen (VOLTS) merkkivalo

Akun jännitteen merkkivalo näyttää jännitteen muuntimen syöttönavassa.

Akun virran (AMPS) merkkivalo

Akun virran merkkivalo näyttää muuntimen akusta ottaman virran. Virta tulisi olla vihreällä alueella, jotta laite toimii jatkuvasti. Keltaisella alueella muunnin toimii vielä useita minuutteja, punaisella alueella muuntimen suojaus kytkee muuntimen pois päältä.

VIRRAN merkkivalo

Kun liitettynä akkuun ja kytkettynä päälle, virran merkkivalo on vihreä: valmiina käyttöön.

YLIKUUMENEMISEN merkkivalo

Ylikuumenemisen merkkivalo syttyy keltaiseksi, kun muunnin ylikuumenee. Hälytys myös soi, ja muunnin menee pois päältä.

Ylikuumeneminen johtuu muuntimen käyttämisestä yli 4000W jatkuvan lähtötehon tasolla. Sitä ilmenee myös, kun muunnin on asennettuna jonnekin, missä se ei pysty jäähtymään kunnolla. Muunnin käynnistyy viiletessään automaattisesti uudelleen.

YLIKUORMITUKSEN MERKKIVALO

Merkkivalo syttyy punaiseksi, kun laite ylikuormittuu. Ongelma voidaan ratkaista kytkemällä muunnin pois päältä, ja vähentämällä kuormaa ennen kuin se kytketään päälle uudelleen.

ÄÄNIHÄLYTYS

Hälytys soi, jos:

a. Ylikuumeneminen
b. Heikko akku (<10.5V 12V:n muuntimelle, <21V 24V:n muuntimelle)
c. Heikko akku sammuu (<10V 12V:n muuntimelle, <20V 24V:n muuntimelle)

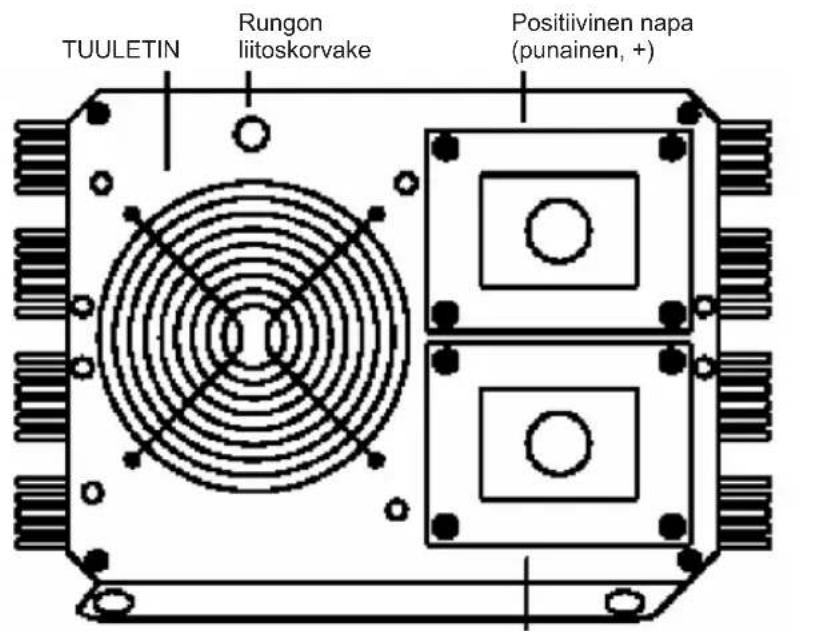

SYÖTTÖPANELI JA OHJE

TUULETIN Rungon liitoskorvake Positiivinen napa (punainen, +)

Negatiivinen napa (musta, -)

TUULETIN

Viilentää muunninta käytön aikana.

KYTKENTÄLIITIN

Käytä punaista akkukaapelia liittäksesi akun (+) napa muuntimen (+) napaan. Käytä sitten mustaa akkukaapelia liittääksesi akun (-) napa muuntimen (-)-napaan. Kiristä virransyöttö kaapelien ruuvit säännöllisesti.

Kun liitettynä akkuun, varmista, että kytket muuntimen päälle ennen kuin kytket laitteiden virrat päälle. Kun käytät muunninta useiden laitteiden kanssa samanaikaisesti, kytke laitteiden virrat päälle

erikseen sen jälkeen kun muunnin on jo päällä. Tämä varmistaa, ettei muuntimen tarvitse syöttää käynnistysvirtoja kuormille kaikkia samalla kertaa.

VAROITUS!

Huomaa, että 230V:n jännite on tappava. Älä käsittele vaihtovirtajohtoja, jos ne ovat liitettynä muuntimeen (vaikka se olisi pois päältä), ellei virtalähde ole fyysisesti irti muuntimesta. Älä käsittele vaihtovirtajohtoja, jos ne on liitetty toiseen virtalähteeseen, kuten generaattoriin tai verkkoon.

VAROITUS!

Älä vaihda syöttöjen paikkaa! Älä käytä hauenleukoja ja varmista aina, että virtakytkin muuntimen lähtöpanelissa on kytketty pois päältä, ennen kuin liität akkua tai muuta virtalähdettä!

RUNGON LIITOSKORVAKE

Muuntimessa on korvake, joka on liitetty muuntimen runkoon. Maadoitusjohto kytkentälaatikossa muuntimen lähtöpanelissa on liitetty runkoon.

Rungon liitoskorvake tulee liittää liitoskorvakkeen pisteeseen, jonka sijainti riippuu mihin muunnin on asennettu. Tee liitosajoneuvoissa ajoneuvon runkoon. Liitä yksikkö veneissä veneiden maadoitusjärjestelmään. Pysyvässä paikassa tee liitos maahan maadoitustangolla (metallinen tanko iskettynä maahan), tai muuten kunnollisella maadoituksella. Käytä #12 AWG tai suurempaa kuparijohtoa (mieluiten vihreällä/keltaisella eristyksellä) rungon liittämiseen maadoituskorvakkeen maadoituspisteeseen.

Muuntimen nollajohtimen vaihtovirran antopiiri on liitetty rungon maahan. Näin ollen, kun runko on liitetty maahan, nollajohdin on myös maadoitettu. Tämä noudattaa kansallisia electrical code -vaatimuksia, että erikseen johdetut virtalähteet (kuten muuntimet ja generaattorit) on nollajohtimet kytketty maahan, samoin että nollajohdin verkkovirrasta on kytketty maahan jakotaulussa.

VAROITUS!

Älä käytä 4000W muunninta ilman maadoitusta, voi aiheuttaa vakavan sähköiskun.

ONGELMATILANTEET

Ongelma Mahdollinen	syy Ratkaisu
1) Matala jännite Keskimääräisen lukema	volttimittarin käyttäminen	Käytä true RMS -lukemamittaria
2) Matala jännite ja AMPS merkkivalo punaisella alueella	Ylikuormitus Vähennä kuormaa
3) Ei jännitettä ja VOLTS merkkivalo matalammalla punaisella alueella	Matala jännitteen syöttö Lataa akku uudelleen, tarkasta liitännät ja kaapeli
4) Ei jännitettä ja TEHO merkkivalo ei pala	a. Muunnin pois päältä Kytke muunnin päälle
	b. Muuntimeen ei tule virtaa	Tarkasta johdotus muuntimeen ja akkuun
	c. Sisäinen sulake auki Anna valtuutetun sähköasentajan tarkastaa ja vaihtaa sulake
	d. Polariteetin muuttuminen	Anna valtuutetun sähköasentajan tarkastaa ja vaihtaa sulake, huomioi oikea napaisuus
5) Ei jännitettä ja VOLTS merkkivalo ylemmällä punaisella alueella	Korkea jännite Varmista että muunnin on liitetty 12V:n akkuun (24V 4000W/24V:n muuntimelle) ja tarkasta regulation of charging järjestelmä
6) Heikon akun hälytys päällä koko ajan ja VOLTS merkkivalo alle 10.5V (21V 4000W/24V:n muuntimelle)	a. Huonot virtajohdot Käytä kunnollisia kaapeleita ja tee kunnon liitännät
	b. Heikko akku Vaihda akku tai käytä uutta akkua
7) Ei jännitettä, OVER TEMP-merkkivalo palaa ja kuorma in excess of 4000W/250 ampeerin virransyöttö (tai 125A 4000W / 24V:n muuntimelle)	Katkaisu ylikuumenemisen vuoksi	Anna muuntimen jäähtyä ja vähennä kuormaa, jos laitteen käyttämistä tarvitsee jatkaa
8) Ei jännitettä, OVER TEMP-merkkivalo palaa ja kuorma pienempi kuin 4000W/250 ampeerin virransyöttö (tai 125A 4000W/24V:n muuntimelle)	Katkaisu heikon akun vuoksi	Varmista aukkojen ilmanvirtaus muuntimessa eivät ole tukittuja ja vähennä ympäristön lämpötilaa.
9) Ei jännitettä ja YLIKUORMITUS merkkivalo palaa	a. Oikosulku tai johdotusvirhe	Tarkasta virtajohdot oikosulun tai väärien napaisuuksien varalta
	b. Todella korkea tehokuorma	Poista tai vähennä kuormaa

Jos ylläolevien ohjeiden jälkeen muunnin ei edelleenkään toimi, palauta se ostopaikkaan, tai anna valtuutetun sähköasentajan tarkastaa ja vaihtaa se. Älä avaa suojusta tai leikkaa johtoja.

VAROITUS:

Älä käytä muunninta seuraavien ladattavien laitteiden kanssa:

Kaksi erityistä laturityyppiä, jotka on tarkoitettu pienille nikkelikadmiumakuille, voivat vahingoittua, jos ne ovat liitettynä muuntimeen:

a. Pienet akkuilla toimivat laitteet, kuten taskulamput, partakoneet ja yövalot, jotka voidaan kytkeä suoraan pistorasiaan ladattaviksi.
b. Tietyt akkulaturit, joita käytetään käsikäyttöisissä laitteissa. Näissä latureissa on varoitustarra, joka kertoo vaarallisesta jännitteestä akun navoissa.

Tämä ongelma ei ilmene suurimman osan akulla toimiivien laitteiden kanssa. Useimmat näistä laitteista käyttävät erillistä laturia tai muuntajaa, joka on kytketty pistorasiaan ja tuottaa matalamman jännitteen. Jos adapterissa tai laturissa oleva tarra kertoo, että se tuottaa matalan vaihtovirran tai jännitteen (pienempi kuin 30 V), muunnin lataa adapterin tai laturin turvallisesti ongelmitta.

KÄYTÄ OIKEITA JOHDOTUKSIA JA OIKEANTYYPPISIÄ AKKUJA!

Useimmille 4000W:n sovelluksille on suositeltavaa käyttää yhtä suurta deep cycle -akkua tai useampaa rinnan kytkettynä. Suurempi kapasiteetti on parempi, koska silloin on enemmän varauskapasiteettia, joka estää akun purkautumisen liian kauan.

Suositeltava ampeerisyöttö:

12V -> 366A

24V -> 183A

Suositeltavat virtajohtokaapelit:

12V -> #38x2

24V -> #38x1

Turvallisuuteen liittyvät varoitukset:

Sähköiskun riskin pienentämiseksi, AINOASTAAN valtuutettu huoltohenkilö saa avata tämän laitteen huoltoa varten. Jos ongelmia ilmenee, irrota laite verkkovirrasta ja muista laitteista. Älä altista laitetta

vedelle äläkä kosteudelle.

Huolto:

Puhdista ainoastaan kuivalla kankaalla. Älä käytä liuottimia tai hankausaineita.

Takuu:

Takuu ja vastuuvelvollisuus mitätöityvät, jos tuote vaurioituu siihen tehtyjen muutoksien tai sen väärinkäytön takia.

Yleistä:

Muutoksia malliin ja teknisiin ominaisuuksiin voidaan tehdä ilmoituksetta.

Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityjä tuotemerkkejä ja niitä on käsiteltävä sellaisina.

Säilytä käyttöohjeet ja pakkaus myöhempää käyttötarvetta varten.

Huomio:

Tuote on varustettu tällä merkillä. Se merkitsee, ettei käytettyjä sähkö- tai elektronisia tuotteita saa hävittää kotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen keräysjärjestelmä.

SVENSKA

Kuvaus: DC - AC Invertteri
