MANUALE UTENTE PURE1KW12 HQ

Layout dell'inverter

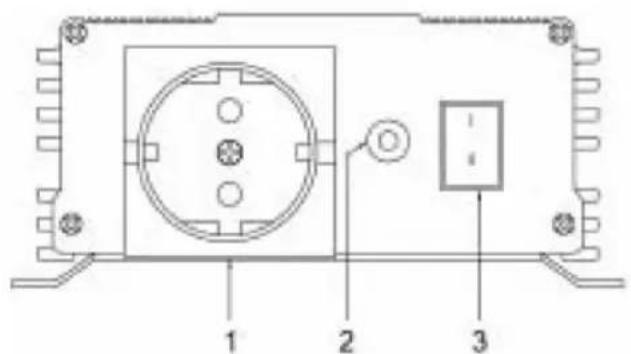

Lato anteriore 150/300W

1. = uscite AC 230V
2. = LED (verde = accesso)
   (arancione = anomalia)
3. = Interrupttore d'accensione

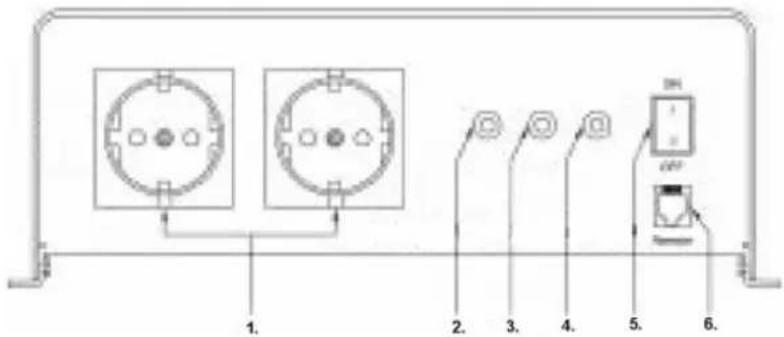

Lato anterio 600/1000/1500/2000W

1. = ucite/a AC 230V
2. = LED (surriscaldamento)
3. = LED (sovraccarico)
4. = LED (uscita alimentazione)
5. = Interrupttore d'accensione
6. = Jack per controlo remoto

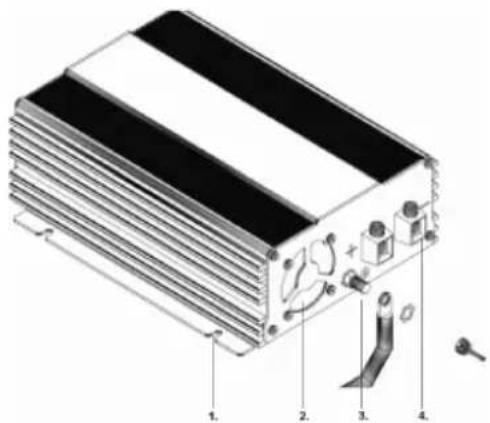

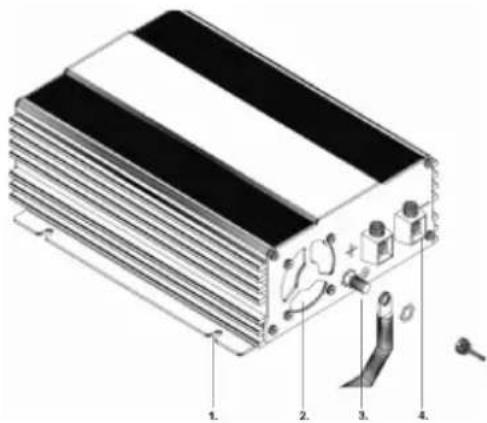

Lato posteriore (eccetto 120/150W)

1. = Foro di montaggio
2. = Ventola di raffreddamento
3. = Morsetto messa a terra
4. = Morsetti ingresso DC

Note sull'uso del manuale d'istruzioni

Precauzione!

Istruzioni sulla sicurezza, l'inosservanza di queste istruzioni possono creare danni ai materiali e malfunzionamenti del dispositivo. Informazioni aggintive per il funzionamento del dispositivo.

Precauzione!

Istruzioni sulla sicurezza, riguardo ai pericoli da corrente elettrica o tensione. L'inosservanza di queste istruzioni potrebbe danneggiare i materiali, compromettere il funzionamento del dispositivo ed arrecare ferite o danni a persona.

Istruzioni generali sulla sicurezza

• Utilizzare il dispositivo solo per lo scopo indicato.
• Non utilizzato il dispositorio in un ambiente umido o bagnato.
• Nonutilizzare il dispositivo in aree che sono potenzialmente explosive.
• I lavori di manutenzione e riparazione devono essere eseguiti solo da personale qualificato esperto sui possibili rischi e le relative regolamentozzioni.

Sicurezza nell'installare il dispositivo

• Assicurarsi che il dispositivo poggi su base solida. Il dispositivo deve essere posizionato e assicurato in modo tale che non si possa disconnettere o cadere.
• Preendere tutte le nécessarie precauzioni affinché i bambini non interferiscono con l'opération. Situazioni pericolose possono accadere perché che le stesse vengano riconoscute dai bambini!
  Non esporre il disposativo a fonti di calorie (come luce solare diretta o riscaldamento). Evitare riscaldamento aggiuntivo del disposativo in quello modo.

Per installatione sulle barche

• Se i dispositivi elettrici vengono installati sulle barche in modo non corretto, possocono verificarsi danni dovuti alla corrosione. Fate installare l'inverter da un elettricista competente.

Cavi elettrici

• Se i cavi devono passareattraverso pareti di metallo o altre paratie con bordi affiliati,utilizzare guaine o rivestimenti per prevenire danneggiamenti.
• No lasciare cavi liberi o scoperti vicino a materiale che conducce elettricità (metallo).
  Non tirare i cavi.
  Non posizionare i cavi principali a 230V e 12/24 V DC nella stessa guaina.
• Assicurare i cavi in modo adeguato.
• Sistemate i cavi in modo che non possano essere strappati o danneggiati.
  Fate funzionare il dispositivo solo se siete certi che l'involucro e i cavi non siano danneggiati.
  Assicuratevi che le prese d'aria del dispositivo non siano ostruite.
• Garantire una Buona ventilazione
  Non connettere l'uscita a 230V dell'inverter ad una diversa sorgente a 230 V.
• Anche dopo la rimozione dei fusibili, parti dell'inverter rimangono in tensione.
• Disconnettete sempre l'alimentazione elettrica quando lavorate sul dispositivo.

Uso proprio

Gli inverter ad onda sinusoidale pura convertono corrente diretta a 12V o 24V in corrente alternata a 230V con frequenza a 50Hz

Avverenza!

Collegare la batteria non rispettoando la polarità potrebbe danneggiare l'inverter. Non utilizzato l'inverter con sistemi elettrici utilizzando una messa a terra positiva.

Con il suo poco peso e design compatto l'inverter cui esere facilmente installato in campi mobili, veicoli commerciali, motori e yacht.

Il voltaggio di uscita corrisponde alla presa standard (voltaggio sinusoidale puro)

Osservate i valori dell'energia costante di uscita e dell'energia di picchio d'uscita (per un massimo di 10 minuti) come indicato nella sezione "Dati Tecnici"

Non connettere mai i dispositivi cha hanno requisiti di alimentazione più alto.

Nota

Si noti che quando i dispositivi vengono connessi con un utensile elettrico (come un trapano o un frigo), quosti ultimi in realta necessitano di più energia di quella indicata sulla targhetta di riferimento.

Istruzioni di installmente

Quando si scegli il luogo di installmente, si osservino le istruzioni seguenti:

• L'inverter più essere installato sa orizzontalmente che verticalmente.
• L'inverter deve essere installato in luogo asciutto e pulito e che non sia esposto all'umidità.
• Assicuratevi che il luogo sia ben ventilato. Se installato al chiuso, garantite ventilazione adeguata. Mantenere uno spazio libero di circa 10 cm intorno all'inverter.
• La presa d'aria in fondo all'inverter e le prese d'aria sul retro non devono essere ostruite.
• La superficie di installatione deve essere a livello e sufficientemente robusta.

Nel caso in cui l'inverter si a installato in veicoli o barche lo stesso deve essere anticorato a terra (telao).

Osservare la sezione trasversale richiesta per i cavi (vedi tabella).

Dispositivo Spessore minimodel cavo
150W 2.5 mm	2
300W 6.0 mm	2
600W 10.0 mm	2
1000W 35.0 mm	2
2000W 50.0 mm	2

1. Posizione are il cavo di connessione flessibile (pi e meno) alla batteria ai poli di connessione dell'inverter.

Avverenza!

Assicuratevi di rispetto la corretta polarità! Una polarità inversa brucera il fusibili interni. La sostituzione dei fusibili dovrebbe essere eseguita solo da esperti!

1. Collegare il cavo insieme al morsetto.
2. Prima connettete il polo negativo al morsetto negativo bianco.
3. Installare un fusibile DC o un interrottore di circuito DC nel lato positivo del circuito a non più di 6 cm nella batteria.
4. Collegare il cavo positivo al morsetto positivo rosso.

Avvertenza!

Affinché il dispositorio integrato di protezione per la corrente residua funzioni correttamente, la connessione a messa a terra dell'inverter deve essere collegata elettricamente alla massa del veicolo e della barca.

1. Posizionare il cavo flessibile di terra da punto di terra del veicolo al punto di terra dell'inverter.
2. Collegare il cavo di terra al morsetto della massa.

Avvertenza!

Collegare la batteria non rispettoando la polarità potrebbe danneggiare l'inverter. Non utilizzato l'inverter con sistemi elettrici utilizzando una messa a terra positiva.

Utilizzo dell'inverter

modelli 120/150/300/600W:

Connette sempre solo un dispositivo alla presa a 230V sul davanti dell'inverter.

modelli >600W

Collegare sempre al massimo due dispositivi per le prese a 230V sul davanti dell'inverter.

Accensione

L'opération è eseguita con il stato ON/OFF sul lato anteriore dell'inverter. In modalità ON il LED di controlo "Power" si illumina.

Anomalie

120/150/300W

Se il voltaggio della batteria cade molto i 10.7V (modelli a 12V) o molto i 21.4V (modelli a 24V) il LED diventa arancione. Questo si verificaanche quando l'inverter siurriscalda.

L'inverter si spegne automaticamente nel caso in cui il voltaggio della batteria scende或者其他 i 10V (modelli a 12V) o tutto i 20V (modelli a 24V).

1. Se ciò accade, spegnete l'inverter.
2. Assicuratevi che I'inverter sua ventilato in maniera adeguata.
3. Attendete circa 5 - 10 minuti e riaccendete solo l'inverter.

600/1000/1500/2000W

Se il voltaggio della batteria cade nelle 10.7V (modelli a 12V) o sono i 21.4V (modelli a 24V) il LED di controlo "SOVRACCARICO" si illumina e viene emesso un segnale acustico. L'inverter si spegne automaticamente nel caso in cui il voltaggio della batteria scende nelle 10V (modelli a 12V) o sono i 20V (modelli a 24V).

Se il dispositorio si sorriscalda, l'inverter si spegne - il LED "SURRISCALDAMENTO" si illumina.

1. Se ciò accade, spegnete l'inverter.
2. Assicuratevi che l'inverter sua ventilato in maniera adeguata.
3. Attendete circa 5 - 10 minuti e riaccendete solo l'inverter.

Quando utilizzate l'inverter a piano carico per periodi prolongati, dovete prestare attenzione al voltaggio della batteria. Se il voltaggio non è sufficiente, caricate la batteria immediatamente o sostituitela.

E' presente un jack modulare per il controllo remoto per le versioni 1500W e 2000W sul pannello frontale e per le versioni 600W (opzionale) e 1000W sulla piastra inferiore.

Caratteristiche:

Serie Sinusoidale puro 120W

Tensione nominale di ingressso 12 V DC 24 V	DC
Energia costante d'uscita 120W
Corrente massima di ingressso 15A 7.5A
Tensione d'uscita 230V AC +/- 3%
Frequenza d'uscita 50 Hz
Forma dell'onda d'uscita Onda sinusoidale pura
Distorsione armonica totale 3%
Corrente a vuoto <0.5A <0.3A
Range di tensione d'ingresso 10V ~ 16.5V 20V ~ 33V
Spegnimento a bassa tensione 10 V	20 V
Efficienza fino a	88%
Dimensioni (L x L x H)	204 x 105 x 30 mm
Peso	453g
Comando remoto	-
GFCI	-
Certificazione di sicurezza	EN60950-1:
EMC	EN55022: Classe BEN55024:EN61000-3-2:EN61000-3-3:
Marchio E	E13
Protezione:	Modalità di reset
* Ingresso bassa tensione	Automatico
* Ingresso alta tensione	Automatico
* Carica batteria Bassa	Automatico
* Surriscaldamento	Automatico
* Sovraccarico	Manuale
* Certo circuito	Manuale

Serie Sinusoidale puro 150W

Tensione nominale di ingressso 12 V DC 24 V	DC
Energia costante d'uscita 150W
Picchio energia d'uscita 300W
Corrente massima di ingressso 20A 10A
Tensione d'uscita 230V AC +/- 3%
Frequenza d'uscita 50 Hz
Forma dell'onda d'uscita Onda sinusoidale pura
Distorsione armonica totale 3%
Corrente a vuoto <0.8A <0.6A
Range di tensione d'ingresso	10.5V ~ 16.5V	21V ~ 33V
Allarme Bassa tensione	10.5V	21V
Spegnimento a bassa tensione	10 V	20 V
Efficienza fine a	85%
Dimensioni (L x L x H)	215 x 147 x 66 mm
Peso	1.28Kg
Comando remoto	-
GFCI	-
Certificazione di sicurezza	EN60950-1:
EMC	EN55022: Classe B EN55024: EN61000-3-2: EN61000-3-3:
Marchio E	10R-023658
Protezione:	Modalità di reset
* Ingresso bassa tensione	Automatico
* Ingresso alta tensione	Automatico
* Carica batteria bassa	Automatico
* Surriscaldamento	Automatico
* Sovraccarico	Manuale
* Certo circuito	Manuale

Serie Sinusoidale puro 300W

Tensione nominale di ingressso 12 V DC 24 V	DC
Energia costante d'uscita 300W
Picchio energia d'uscita 500W
Corrente massima di ingressso 40A 20A
Tensione d'uscita 230V AC +/- 3%
Frequenza d'uscita 50 Hz

Forma dell'onda d'uscita Onda sinusoidale pura
Distorsione armonica totale 3%
Corrente a vuoto <0.7A <0.5A
Range di tensione d'ingresso 10.5V ~ 16.5V 2	1V ~ 33V
Allarme Bassa tensione 10.5V 21V
Spegnimento a bassa tensione 10 V 20 V
Efficienza fine a 88%
Dimensioni (L x L x H) 215 x 147 x 66 mm
Peso 1.32Kg
Comando remoto -
GFCI -
Certificazione di sicurezza EN60950-1:
EMC	EN55022: Classe B EN55024: EN61000-3-2: EN61000-3-3:
Marchio E	10R-023658
Protezione:	Modalità di reset
* Ingresso bassa tensione	Automatico
* Ingresso alta tensione	Automatico
* Carica batteria bassa	Automatico
* Surriscaldamento	Automatico
* Sovraccarico	Manuale
* Certo circuito	Manuale

Serie Sinusoidale puro 600W

Tensione nominale di ingressso	12 V DC	24 V DC
Energia costante d'uscita	600W
Picchio energia d'uscita(per un massimo di 10 minuti)	1000W(650W)
Corrente massima di ingressso	80A	40A
Tensione d'uscita	230V AC +/- 3%
Frequenza d'uscita	50 Hz
Forma dell'onda d'uscita Onda sinusoidale pura
Distorsione armonica totale 3%
Corrente a vuoto <0.8A <0.6A
Range di tensione d'ingresso 10.7V ~ 16.5V	21.4V ~ 33V
Allarme bassa tensione 10.7V 21V
Spegnimento a bassa tensione 10 V 20 V
Efficienza fine a 85%
Dimensioni (L x L x H) 280 x 236 x 83 mm
Peso 2.46Kg
Comando remoto	RC-15 (Opzionale)
GFCI	Opzionale
Certificazione di sicurezza EN60950-1:
EMC	EN55022: Classe BEN55024:EN61000-3-2:EN61000-3-3:
Marchio E 10R-02 3659	E13
Protezione:	Modalità di reset
* Ingresso bassa tensione	Automatico
* Ingresso alta tensione	Automatico
* Carica batteria Bassa	Automatico
* Surriscaldamento	Automatico
* Sovraccarico	Manuale
* Certo circuito	Manuale

Serie Sinusoidale puro 1000W

Tensione nominale di ingressso 12 V DC 24 V	DC
Energia costante d'uscita 1000W
Picchio energia d'uscita(per un massimo di 10 minuti)	2000W(1200W)
Corrente massima di ingressso 160A 80A
Tensione d'uscita 230V AC +/- 3%
Frequenza d'uscita 50 Hz
Forma dell'onda d'uscita Onda sinusoidale pura
Distorsione armonica totale 3%
Corrente a vuoto <1.2A <0.8A
Range di tensione d'ingresso 10.7V ~ 16.5V	21.4V ~ 33V
Allarme bassa tensione	10.7V 21.4V
Spegnimento a bassa tensione	10 V 20 V
Efficienza fine a	85%
Dimensioni (L x L x H)	395 x 236 x 83 mm
Peso	4Kg
Comando remoto	RC-15 (Opzionale)
GFCI	Opzionale
Certificazione di sicurezza	EN60950-1:
EMC	EN55022: Classe BEN55024:EN61000-3-2:EN61000-3-3:
Marchio E	10R-02 9726
Protezione:	Modalità di reset
* Ingresso bassa tensione	Automatico
* Ingresso alta tensione	Automatico
* Carica batteria Bassa	Automatico
* Surriscaldamento	Automatico
* Sovraccarico	Manuale
* Certo circuito	Manuale

Serie Sinusoidale puro 1500W

Tensione nominale di ingressso 12 V DC 24 V	DC
Energia costante d'uscita 1500W
Picchio energia d'uscita(per un massimo di 10 minuti)	3000W(1800W)
Corrente massima di ingressso 200A 100A
Tensione d'uscita 230V AC +/- 3%
Frequenza d'uscita 50 Hz
Forma dell'onda d'uscita Onda sinusoidale pura
Distorsione armonica totale 3%
Corrente a vuoto <1.6A <1A
Range di tensione d'ingresso 10.7V ~ 16.5V 2	1.4V ~ 33V
Allarme bassa tensione 10.7V 21.4V
Spegnimento a bassa tensione 10 V	20 V
Efficienza fino a	85%
Dimensioni (L x L x H)	415 x 283 x 100 mm
Peso	5.75Kg
Comando remoto	RC-15 (Opzionale)
GFCI	Opzionale
Certificazione di sicurezza	EN60950-1:
EMC	EN55022: Classe BEN55024:EN61000-3-2:EN61000-3-3:
Marchio E	10R-02 9594
Protezione:* Ingresso bassa tensione* Ingresso alta tensione* Carica batteria Bassa* Suriscaldamento* Sovraccarico* Certo circuito	Modalità di resetAutomaticoAutomaticoAutomaticoAutomaticoAutomaticoManualeManuale

Serie Sinusoidale puro 2000W

Tensione nominale di ingressso 12 V DC 24 V	DC
Energia costante d'uscita 2000W
Picchio energia d'uscita(per un massimo di 10 minuti)	4000W(2200W)
Corrente massima di ingressso 240A 120A
Tensione d'uscita 230V AC +/- 3%
Frequenza d'uscita 50 Hz
Forma dell'onda d'uscita Onda sinusoidale pura
Distorsione armonica totale 3%
Corrente a vuoto <1.6A <1A
Range di tensione d'ingresso 10.7V ~ 16.5V 2	1.4V ~ 33V
Allarme bassa tensione 10.7V 21.4V
Spegnimento a bassa tensione 10 V	20 V
Efficienza fino a	85%
Dimensioni (L x L x H)	415 x 283 x 100 mm
Peso 5.9Kg
Comando remoto RC-15 (Opzionale)
GFCI Opzionale
Certificazione di sicurezza EN60950-1:
EMC	EN55022: Classe B EN55024: EN61000-3-2: EN61000-3-3:
Marchio E	10R-02 9594
Protezione:	Modalità di reset
* Ingresso bassa tensione	Automatico
* Ingresso alta tensione	Automatico
* Carica batteria Bassa	Automatico
* Surriscaldamento	Automatico
* Sovraccarico	Manuale
* Certo circuito	Manuale

Precauzioni di sicurezza:

Per ridurre il rischio di shock elettrico, quello prodotto dovrebbe essere aperto SOLO da un technician autorizzato quando è necessario ripararlo. Scollegare il prodotto dall'alimentazione e da altri appearechi se dovesse

esserci un problema. Non esporre il prodotto ad acqua o umidità.

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.

Garanzia:

Non sare accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Generalità:

Il design e le caratteristiche tecniche sono soggetti a modifica alla necessità di preavviso.

Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispetti titolari e sono riconosciuti come tali in quello documento.

Tenere quello manuale e la confezione per riferimento futuro.

Attenzione:

Il prodotto è contrassegnato con questo significato, con il quale si indica che i prodotti elettrici ed elettronici non devono essere gettati insieme ai rifiuti domestici. Per questi prodotti esiste unsystema di raccolta differenziata.

ESPANOL

Esquema del inversor

Vista delantera 150/300W

1. =salidas230VCA
2. = LED (verde = encendido)
   (naranja = anormal)
3. = Interruptor de encendido

Vista delantera 600/1000/1500/2000W

1. = salute(s)230VCA
2. = LED (sobretemperatura)
3. = LED (sobrecarga)
4. = LED (salida électrique)
5. = Interruptor de encendido
6. = Conector para control a distancia

Vista trasera (excepto para 120/150W)
