PURE1KW12 - Elektrische omvormer HQ - Gratis gebruiksaanwijzing en handleiding

Producttype	Elektrische omvormer
Merk	HQ
Model	PURE1KW12
Afmetingen (L x B x H)	415 x 283 x 100 mm
Gewicht	5,75 kg
Nominale ingangsspanning	12 V DC of 24 V DC
Continu uitgangsvermogen	1000 W
Piekuitgangsvermogen	3000 W (max. 10 min)
Uitgangsspanning	230 V AC +/-3%, 50 Hz
Uitgangsgolfvorm	Zuivere sinus
Totale harmonische vervorming	< 3%
Maximaal rendement	85%
Nullastverbruik	< 1,6 A (12 V) / < 1 A (24 V)
Maximale ingangsstroom	200 A (12 V) / 100 A (24 V)
Ingangsspanningsbereik	10,7-16,5 V (12 V) / 21,4-33 V (24 V)
Alarm bij lage batterij	10,7 V (12 V) / 21,4 V (24 V)
Uitschakelen bij onderspanning	10 V (12 V) / 20 V (24 V)
Beveiligingen	Onderspanning, overspanning, oververhitting, overbelasting, kortsluiting
Resetmodus	Automatisch (behalve overbelasting en kortsluiting: handmatig)
Afstandsbediening	Optioneel (RC-15)
Veiligheidsnormen	EN60950-1
Elektromagnetische compatibiliteit	EN55022 klasse B, EN55024, EN61000-3-2, EN61000-3-3
Onderhoud	Alleen reinigen met een droge doek
Reserveonderdelen en repareerbaarheid	Reparatie door gekwalificeerde technicus; geen reserveonderdelen meegeleverd

Veelgestelde vragen - PURE1KW12 HQ

Wat is het verschil tussen de 12 V en 24 V modellen?

Beide versies bestaan. Controleer de spanning van uw accu. Het 12 V model is geschikt voor gangbare installaties, het 24 V model voor systemen met een 24 V accu.

Hoe sluit ik de omvormer aan op een accu?

Sluit eerst de negatieve kabel aan op de witte aansluiting, daarna de positieve kabel (rood) op de rode aansluiting. Installeer een DC-zekering aan de positieve kant nabij de accu. Let op de polariteit: omkering beschadigt het apparaat.

Wat betekent het oranje lampje dat brandt?

Het oranje lampje geeft een lage accuspanning aan (lager dan 10,7 V bij 12 V of 21,4 V bij 24 V) of oververhitting. De omvormer schakelt automatisch uit als de spanning onder 10 V (12 V) of 20 V (24 V) zakt.

Kan ik de omvormer gebruiken in een boot?

Ja, maar de installatie moet door een specialist worden uitgevoerd om corrosie en schade te voorkomen. De omvormer moet correct worden geaard.

Wat is het maximale vermogen dat ik kan aansluiten?

Het continue vermogen is 1000 W. Het piekvermogen kan maximaal 3000 W gedurende 10 minuten bereiken. Overschrijd deze limieten niet.

De omvormer maakt geluid (ventilator): is dat normaal?

Ja, de koelventilator wordt indien nodig automatisch ingeschakeld. Zorg ervoor dat de ventilatieopeningen niet geblokkeerd zijn.

Wat te doen bij overbelasting?

De omvormer schakelt uit en het lampje 'Overbelasting' gaat branden. Koppel de apparaten los, wacht enkele minuten en schakel de omvormer opnieuw in. Als het probleem aanhoudt, verminder dan de belasting.

Moet ik de omvormer aarden?

Ja, om de beveiligingen te laten werken, sluit u de aardingsklem aan op het chassis van het voertuig of de boot.

Welke kabeldoorsnede gebruiken voor de accuaansluiting?

Gebruik voor het 1000 W model een kabel met een minimale doorsnede van 35 mm² (12 V) of aangepast aan de afstand. Raadpleeg de tabel in de handleiding.

Waar moet ik de omvormer installeren?

Installeer het op een droge, schone en goed geventileerde plaats, uit de buurt van warmtebronnen. Houd een ruimte van 10 cm rond het apparaat vrij. Bevestig het stevig.

GEBRUIKSAANWIJZING PURE1KW12 HQ

GEBRUIKSAANWIJZING (p. 24)

PURE SINUSOMVORMER

MANUALE (p. 32)

INVERTER AD ONDA SINUSOIDALE

PURA

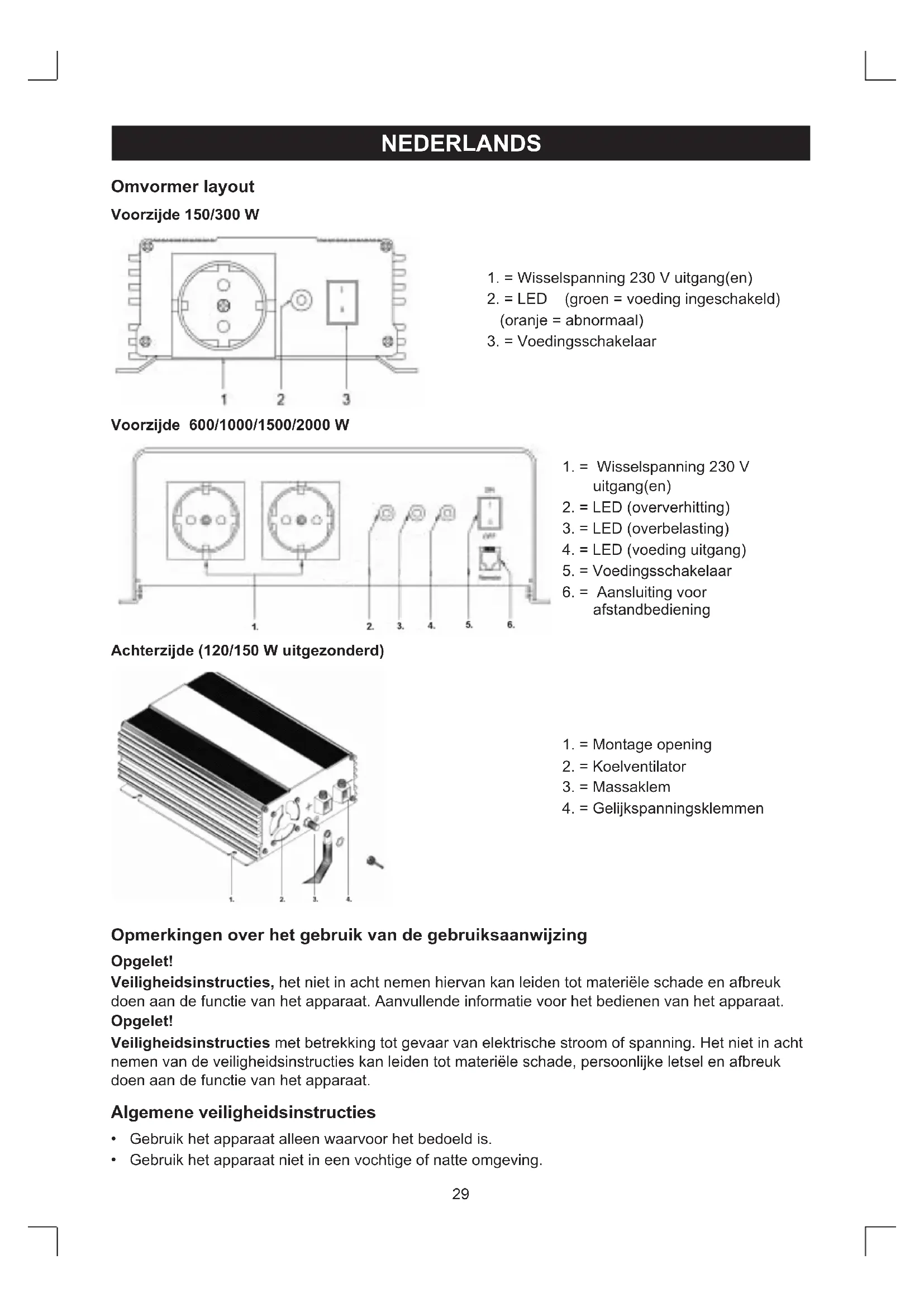

Voorzijde 600/1000/1500/2000 W

1. = Wisselspanning 230 V uitgang(en)
2. = LED (groen = voeding ingeschakeld)
   (orange = abnormalaal)
3. = Voedingssschakelaar

Achterzijde (120/150 Wuit gezonderd)

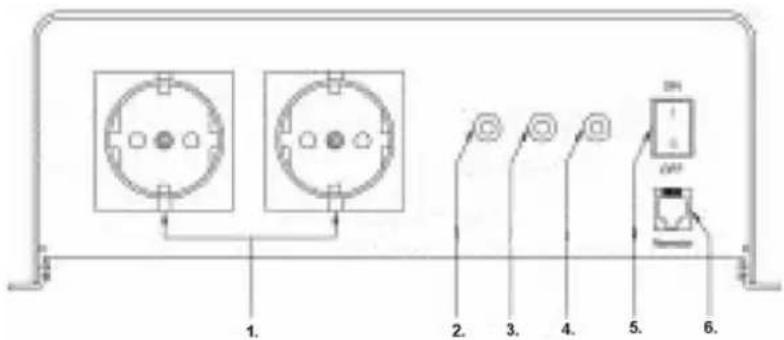

1. = Wisselspanning 230 Vuitgang(en)
2. = LED (oververhitting)
3. = LED (overbelasting)
4. = LED (voeding uitgang)
5. = Voedingssschakelaar
6. = Aansluiting voor afstandbediening

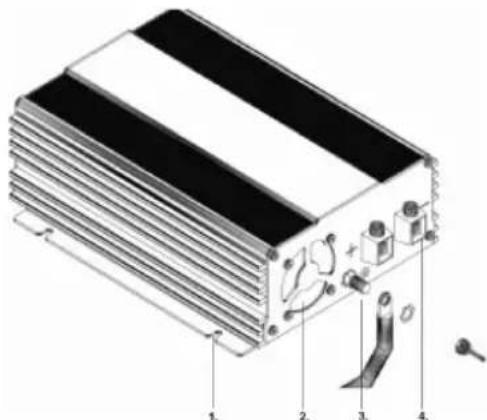

1. = Montage opening
2. = Koelventilator
3. = Massaklem
4. = Gelijkspanningsklemmen

Opmerkingen over het gebruik van de gebruiksaanwijzing

Opgelet!

Veiligheidsinstructures, het Niet in acht nemen hiervan kan leiden tot materiele schade en afbreuk doen aan de functie van het apparaat. Aanvullende informatie voor het bedieren van het apparaat.

Opgelet!

Veiligheidsinstructies met betrekking tot gevaar van elektrische stroom of spanning. Het Niet in acht nemen van de veiligheidsinstructies kan leiden tot materièle schade, persoonlijke letsel en afbreuk doen aan de functie van het apparaat.

Algemene veiligheidsinstructies

• Gebruik het apparaat alleen waarvoor het bedoeld is.

• Gebruik het apparaat Niet in een vochtige of natte omgeving.

• Gebruik het apparaat Niet in gebieden die potentieel explosief zijn.

• Onderhoud en reparations mogen alleen worden uitgevoerd door gekwalificeerd personeel die vertrouwd zijn met de risico's en de relevante regelgevingen

Veiligheid bij het installereren van het apparatusat

Zorg ervoor dat het apparaat een stevige ondergrond heeft. Het apparaat moet op een zodanige wijze worden opgesteld en vastgezet dat het Niet kan Kantelen of vallen.
- Neem de nodige voorzorgsmaatregelen om ervoor te zorgen dat kinderen de werkking Niet hunnen verstoren. Er hunnen zich gevaarlijke situatuies voordoen die door kinderen nichtijdig worden herkend!
- Stel het apparaat Niet bloot aan een warmtebron (zoals direct zonlicht of een verwarming). Vermijd op deze manier extra verwarming van het apparaat.

Voor installment op boten

• Als elektrische apparaten op boten nicht correct zijn geinstalleerd, kan schade door corrosie optreden. Laat de omvormer installereren door een gespecialiseerde elektricien.

Elektrische kabels

• Als kabels door metalen wanden of andere muren met scherpe randen moeten worden gevoerd, gebruik dan buizen of doorvoerisolatoren om schade te voorkomen.
• Leg geen losliggende of gebogen kabels naast elektrisch geleidend materiaal (metaal).
  Trek Niet aan de kabels.
  Leg de 230 V voedingskabel en de 12/24 V gelijkspanningskabel Niet indezelfde buis.
• Bevestig de kabels goed.
  Leg de voedingskabel zodenig dat er nicht over gestruikeld kan worden of beschadigd kan raken.
• Gebruik het apparaat alleen als u zeker bent dat de behuizing en de kabels nicht beschadigd zijn.
  Zorg ervoor dat de luchtinlaten en -uitlaten van het apparaat Niet zich afgedekt.
  Zorg voor goede ventilatie.
• Sluit de 230 V uitgang van de omvormer Niet aan op een andere 230 V bron.
  Zelfs nadat de zekering in werkig is getreden, blijven delen van de omvormer onder spanning staan.
• Ontkoppel de voeding altijd bij het werkken aan het apparaat.

Correct gebruik

De zuivere sinusvormige omvormers zetten 12V of 24V gelijkspanning om maar een 230V wisselspanning met een freiuentie van 50Hz .

Let op!

Het omkeren van de polariteit bij het aansluten van de accukabels kan de omvormer beschadigen. Gebruik de omvormer Niet met elektrische systemen met een positieve aarding.

Met zich lage gewicht en compacte ontwerp, kan de omvormer eenvoudig in kampeerwagens, commerciele voertuigen, of motor- en zeiljachten worden geinstalleerd.

De uitgangsspanning kommt overeen met de norm van de contactdoos (zuivere sinus-spanning)
Let op de waarden voor constante uitgangsvermogen en uitgangspiekvermogen (voor een maximum van 10 minutes), zoals aangegeven in de "Technische gegevens".

Sluit nooit apparaten aan die een hoger vermogen vragen.

Opmerking

Let op bij het aansluiten van apparaten met een elektrische aandrijving (zoals boormachines en koelkasten), dat zij vaak meer vermogen nodig hebben dan op het typeplaatje staat vermeld.

Instructies voor installmentie

Bij het selecteren van de locatie van installmentie, neem de volgende instructies in acht:

• De omvormer kan zowel horizontal als verticaal worden geinstalleerd.
• De omvormer要去en geinstalleerd in een droge en schone ruimte waar de omvormer Niet isblootgesteld aan vochtigheid.
• Zorg ervoor dat de ruimte goed geventileerd worden. Indien geinstalleerd in een woning, zorg voor een goede ventilatie. Houd een ruimte van ten minste 10 cm rond de omvormer vrij.
• De luchtinlaat aan de onderkant van de omvormer en de luchtuitlaat aan dechterzijde mogen Niet worden geblokkeerd.
• De installationondergrund moet vlak en voldoende stevig+zijn. In het geval dat de omvormer worden geinstalleerd in een voertuig of boot, moet het worden aangesloten op het chassis (massa). Let op de vereiste kabeldoorsnede (zie tabel).

1. Leg de flexibele aansluitkabel (plus en min) van de accu waar de aansluitende polen van de omvormer.

Let op!

Zorg ervoor dat de polen Niet worden verwisseld! Omgekeerde polariteit zal de interne zekeringen opblazen. Het verrangen van de zekeringen要去 door experts worden uitgevoerd!

1. Sluit de kabel aan op de klem.
2. Sluit eerst de negatieve kabel op de witte negatieve pool aan.
3. Installeer een gelijkstroomzekering of een gelijkstroomonderbreker in de positieve zijde van het circuit, op maximaal 18 centimeter vanaf de accu.
4. Sluit de positieve kabel aan op de rode plusklem.

Let op!

Om de geintegreerde rest stroomgesturde beveiligingsinrichting van de omvormers goed te kuren latent werken要去 de massaklem van de omvormer elektrisch worden verbonden met het chassis van het voertuig of de boot.

1. Leg de flexible massakabel vanaf het massapunt van het voertuig maar de massaklem van de omvormer.
2. Sluit de aardkabel aan de chassisisklem.

Let op!

Het omkeren van de polariteit bij het aansluiten van de accukabels kan de omvormer beschadigen. Gebruik de omvormer Niet met elektrische systemen met een positieve aarding.

De omvormer gebruiken

120/150/300/600 W modellen:

Sluit altijd slechts een verbruikstoestel aan op het 230 V stopcontact aan de voorzijde van het apparatus.

>600 W modellen:

Sluit alg i maxaal wee verbruikstoestellen aan op ieder van de 230 V stopcontacten, aan de voorzijde van het apparaat.

Inschakelen

De bediening worden gedaan met de AAN/UIT-schakelaar op de voorkant van de omvormer. In de schakelmodus AAN za de controle-LED "Voeding" oplichten.

Defecten

120/150/300W

Als de accuspanning onder 10,7 V (12 V modellen) of 21,4 V (24 V modellen) komt, worden de LED orangje. Dit zal ook geleuren wanner de omvormer oververhit is.

De omvormer schakelt automatisch uit wanneer de accuspanning daalt tot 10V (voor 12 V modellen) of 20V (voor de 24V modellen).

1. Als dit gebeurt, schakel de omvormer UIT.
2. Zorg ervoor dat de omvormer voldoende worden geventileerd.
3. Wacht ongeveer 5 - 10 minutes, en schakel alleen de omvormer aan.

600/1000/1500/2000 W

Als de.accuspanning onder 10,7 V (12 V modellen) of 21,4 V (24 V modellen)komt te vallen,zal de contro-LED "OVERBELASTING" oplichten en zal een geluidssignaal worden afgegeven. De omvormer schakelt automatisch uit wanner de accuspanning daalt tot 10V (voor 12 V modellen) of 20V (voor de 24V modellen).

Als het apparaat oververhit raakt, za de omvormer uitschakelen en de controle-LED

"OVERVERHITTING" zal oplichten.

1. Als dit gebeurt, schakel de omvormer UIT.
2. Zorg ervoor dat de omvormer voldoende worden geventileerd.
3. Wacht ongeveer 5 - 10 minutes, en schakel alleen de omvormer aan.

Als de omvormer voor langere perioden bij een hoge belasting gebruikt worden, moet u aandacht besteden aan de spanning van de accu. Als de spanning Niet genoeg is, laad dan onmiddelijk de batterij op of verwang deze.

Er is op het Voorpaneel van de 1500 W en 2000 W een modulaire aansluiting aanwezig voor een afstandsbediening, en bij de 600 W (optioneel) en 1000 W is deze op de bodemplaat aanwezig.

Specifications:

Nominale ingangsspanning	12 V gelijkspanning	24 V gelijkspanning
Constante uitgangsvermogen	600 W
Piek uitgangsvermogen (voer een maximum van 10 minutes)	1000 W (650 W)
Maximale ingangsstroom	80A	40A
Uitgangsspanning 230V wisselspanning +/- 3%
Uitgangsfrequentie 50 Hz
Uitgangsgolfvorm Zuivere sinusgolf
Totale harmonische verrorming 3%
Onbelaste stroom <0,8 A <0,6 A
Bereik ingangsspanning 10,7 V ~ 16,5 V	21,4 V ~ 33 V
Onderspanningalarm 10,7 V 21,4 V
Onderspannunguitschakeling 10 V 20 V
Rendement tot 85%
Afmetingen (L x B x H) 280 x 236 x 83 mm
Gewicht 2,46 Kg
Afstandbediening	RC-15 (Optioneel)
GFCI	Optioneel
Veiligheidscertificering	EN60950-1:
EMC	EN55022: Klasse B EN55024: EN61000-3-2: EN61000-3-3:
E-keurmerk	10R-02 3659
Bescherming:	Reset-modus
* Ingang laagspanning	Automatisch
* Ingang overspanning	Automatisch
* Battery bjna leeg alarm	Automatisch
* Oververhitting	Automatisch
* Overbelasting	Handmatig
* Kortsluiting	Handmatig

Zuivere sinus 1000 Wserie

Nominale ingangsspanning 12 V gelijkspanning	24 V gelijkspanning
Constante uitgangsvermogen 1000 W
Piek uitgangsvermogen (voor een maximum van 10 minutes)	2000 W (1200 W)
Maximale ingangsstroom 160 A 80 A
Uitgangsspanning 230V wisselspanning +/- 3%
Uitgangsfrequentie 50 Hz
Uitgangsgolfvorm Zuivere sinus golf
Totale harmonische verrorming 3%
Onbelaste stroom <1,2 A <0,8 A
Bereik ingangsspanning 10,7 V ~ 16,5 V 21,4 V	V ~ 33 V
Onderspanningalarm	10,7 V 21,4 V
Onderspanninguitschakeling	10 V	20 V
Rendement tot	85%
Afmetingen (L x B x H) 395 x 236 x 83 mm
Gewicht	4 Kg
Afstandbediening	RC-15 (Optioneel)
GFCI	Optioneel
Veiligheidscertificering	EN60950-1:
EMC	EN55022: Klasse BEN55024:EN61000-3-2:EN61000-3-3:
E-keurmerk	10R-02 9726
Bescherming:	Reset-modus
* Ingang laagspanning	Automatisch
* Ingang overspanning	Automatisch
* Battery bijna leeg alarm	Automatisch
* Oververhitting	Automatisch
* Overbelasting	Handmatig
* Kortsluiting	Handmatig

Zuivere sinus 1500 Wserie

Nominale ingangsspanning 12 V gelijkspanning	24 V gelijkspanning
Constante uitgangsvermogen 1500 W
Piek uitgangsvermogen(voor een maximum van 10 minutes)	3000 W(1800 W)
Maximale ingangsstroom 200 A 100 A
Uitgangsspanning 230V wisselspanning +/- 3%
Uitgangsfrequentie 50 Hz
Uitgangsgolfvorm Zuivere sinusgolf
Totale harmonische verrorming 3%
Onbelaste stroom <1,6 A <1 A
Bereik ingangsspanning 10,7 V ~ 16,5 V 21,4 V ~ 33 V
Onderspanningalarm 10,7 V 21,4 V
Onderspannunguitschakeling 10 V	20 V
Rendement tot	85%
Afmetingen (L x B x H)	415 x 283 x 100 mm
Gewicht	5,75 Kg
Afstandbediening	RC-15 (Optioneel)
GFCI	Optioneel
Veiligheidscertificering	EN60950-1:
EMC	EN55022: Klasse BEN55024:EN61000-3-2:EN61000-3-3:
E-keurmerk	10R-02 9594
Bescherming:* Ingang laagspanning.........	Reset-modusAutomatisch
* Ingang overspanning..........	Automatisch
* Battery bijna leeg alarm.........	Automatisch
* Oververhitting..........	Automatisch
* Overbelasting..........	Handmatig
*Kortsluiting..........	Handmatig

Zuivere sinus 2000 Wserie

Nominale ingangsspanning 12 V gelijkspanning	24 V gelijkspanning
Constante uitgangsvermögen 2000 W
Piek uitgangsvermögen (voir een maximum van 10 minutes)	4000 W (2200 W)
Maximale ingangsstroom 240 A 120 A
Uitgangsspanning 230V wisselspanning +/- 3%
Uitgangsfrequentie 50 Hz
Uitgangsgolfvorm Zuivere sinus golf
Totale harmonische verrorming 3%
Onbelaste stroom <1,6 A <1 A
Bereik ingangsspanning 10,7 V ~ 16,5 V 21,4 V	V ~ 33 V
Onderspanningsalarm 10,7 V 21,4 V
Onderspanningsuitschakeling 10 V	20 V
Rendement tot	85%
Afmetingen (L x B x H)	415 x 283 x 100 mm
Gewicht 5,9 Kg
Afstandbediening RC-15 (Optioneel)
GFCI Optioneel
Veiligheidscertificering EN60950-1:
EMC	EN55022: Klasse B EN55024: EN61000-3-2: EN61000-3-3:
E-keurmerk	10R-02 9594
Bescherming:	Reset-modus
* Ingang laagspanning	Automatisch
* Ingang overspanning	Automatisch
* Battery bjna leeg alarm	Automatisch
* Oververhitting	Automatisch
* Overbelasting	Handmatig
* Kortsluiting	Handmatig

Veiligheidsvoorzorgsmaatregelen:

Om het risico op elektrische schokken te voorkomen mag dit product ALLEEN worden geopend door een erkende technicus wanner er onderhoud nodig is. Koppel het product los van de elektrische voeding en

van andere apparatuur als zich problemen voordoen. Stel het product Niet bloot aan water of vocht.

Onderhoud:

Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie:

Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens vervalt daardoor de garantie.

Algemeen:

Wijziging van ontwerp en specificaties zonder Voorafgaande mededeling onder voorbehoud.

Alle logo's, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend.

Bewaar deze gebruiksaanwijzing voor latere raadpleging.

Let op:

Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en elektronische producten Niet met het gewone huisafval verwijderdogens worden. Voor dit soort producten zijn er speciale inzamelingspunten.

ITALIANO

Bruge vekselretteren

120/150/300/600W modeller:
