MANUAL DE UTILIZARE PURE1KW12 HQ
Prezentarea invertorului

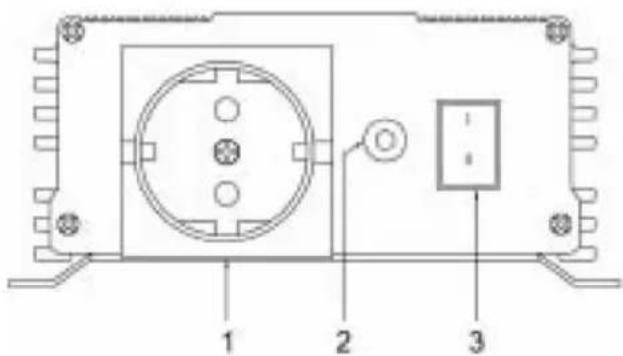

Partea din fata 150/300W
- = ieşiri 230 VCA
- = LED (verde = alimentare electrică)
(portsocaliu = anormal) - = intrerupātār alimentare

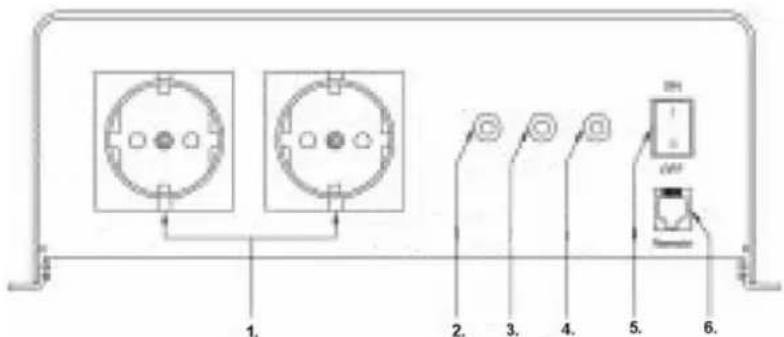

Partea din fata 600/1000/1500/2000W
- = ieire(i) 230 VCA
- = LED (supratemperatura)
- = LED (suprasarcina)
- = LED (iesire alimentare electricà)
- = intrerupātār alimentare
- = mufä pentru telecomanda

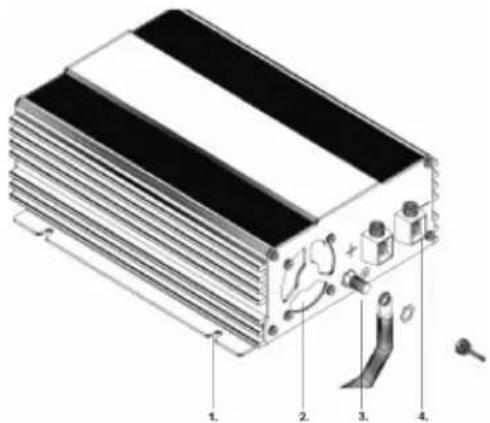

Partea din spate (cu exceptia 120/150W)
- = Orificiu montare
- = Ventilator räcire
- = Bornă de masă
- = Borne de intrare CC
Note privind utilizes manualului de instruetioni
Atentie!
Instructiune de siguranta; nerespectarea acestei instruichiuni poate provoca daune si poate afecta functionarea dispositivului. Informatii supplementare pentru utilizarea dispositivului.
Atentie!
Instructiune de siguranta privind pericolele comportate de curentul sau tensiunea electrica. Nerespectarea acestei instructiuni poate provoca daune si raniri, putand affecta si functionarea dispositivului.
Instruktiuni de siguranta generale
Utilizati dispositivul numai in scopul prevazut.
- Nuutilizati dispositivul in medii cu apa sau umede.
- Nu utilizati dispositivul in zone cu pericol deexplozie.
- Intretinerea si reparatiile trebuie sa fie realizate doar de persona calificat, familiarizat cu riscurile comportate si reglementarile relevante
Másuri de siguranta la montarea disponitivului
- Asigurat-vá că disposizitivul este plasat pe o bază stabilă. Dispositivul trebuie să fie aranjat Şi fixat astfel înțat să se elimine pericolul răsturnării sau Āderii sale.
Luati maturile de precautie necesare pentru a va asigura ca functiOnarea sa nu poate fi perturbata de copii. Pot aparea situati periculoase, de care copiii nu sunt constianti! - Nu expuneti disposizitivul unei surse de caldura (precum lumina directa a soarelui sau instalati de incalzire). Astfel, evitat i incalzirea supplementara a disposizitivului.
In cazul montarii pe ambarcaitiuni
- Daca dispositivele electrice sunt montate incorcct pe ambarcaziuni, pot aparea deteriorari prin corozone. Solicati unui electrician profesionist sa monteze inverterul.
Cablurile electrice
- Daca este necessitiesa trecerea cablurilor prin pereti metalici sau prin alte pereti cu muchii ascutite,utilizi conduce Sau mansoane de cablu pentru a preveni deteriorarea.
- Nu plasati caburile slăbite sau indoite lângă materiale conducţoare de electricitate (metalice).
- Nu trageti de cabluri.
- Nu asezati cablul de alimentare de la retea de 230 V s cablul de 12/24 VCC in aceeasi conducţă.
Strangeti bine cablurile.
Dispuneti caburile in a sa fei cata s eliminati pericolul detiorarii lor Sau impiedicari de ele. - Actionati dispositivul numai dacă sunteti sigur că nu sunt deteriorate carcasă și cablurile.
- Asigurati-va cã admisiiile s i evacuãrile de aer nu sunt acoperite.
- Asiguratōbunāventilatie.
- Nu connectati iesirea de 230 V a invertorului la o sursă diferită de 230 V.
- Chiar Şi după declanșarea sigurantei fuzibile, anumite pârti ale invertorului rămân sub tensiune.
- Deconnectatu intotdeauna sursa de alimentare cand interveniti asupra dispositivului.
Utilizarea corespunzatoare
Invertoarele cu undă sinusoidală pură transformă currentul continuu de 12 V sau 24 V in current alternative de 230 V, la freventa de 50 Hz.
Avertisment!
Conectarea firelor bateriei cu polaritate inversa poate duce la deteriorarea invertorului. Nu utilizati invertorul cu sisteme eletrice cu masa plus.
Datorita greutatai sale reduse si designului sau compact, invertorul poate fi montat cu usurinta in rulote, vehicule commerciale sau iahturi cu motor sau vele.
Tensiunea de ieire corespunde standardului de priză (tensiune sinusoidală pură)
Respectati valorile de putere de iesire constanțăși putere de iesire de vârf (maximum 10 minute), conform indicatorilor din sectiunea „Date tehnice".
Nu conectaţi niciodă dispositive care au un besoin de alimentare electrică mai ridicat.
Notă
Cand conectati dispositive cu mecanism de actionare electric (cum ar fi bormasinile sau frigiderele), retineti că acestea necessities adesea mai multă putere decât se specifică pe placuta tehnica.
Instruktiuni de montare
Cand selecanti un punct de montare, respectati urmatoarele instrutiuri:
- Montarea invertorului se poate realiza oriental Sau vertical.
- Invertorul trebuie sā fie montat intr-un loc uscat Şi curat, fāra a fi expus umiditàti.
- Asiguratii-vá că locul respectiv este bine aerisit. In cazul montării in carcasă, asiguratii o bună ventilare. Mentineti un spatiu liber de cel putin 10 cm in jurul invertorului.
- Admisia de aer din partea inferioroara a invertorului si evacuarea aerului din partea posterioroara nu trebuie sa fie blocate.
Suprafata de montare trebuie sa fie uniforma si sufficiente solida.
In cazul montárii inverteurului pe vehicule sau ambarcaṭiuni, acesta trebuie sā fie conectat la sasiu (la masă).
Respectati seciunea transversala de cablu necessara (consultatio tabelul).
| Dispositiv Grosimiemea minimă a cablului | |
| 150W 2,5 mm | 2 |
| 300W 6,0 mm | 2 |
| 600W 10,0 mm | 2 |
| 1000W 35,0 mm | 2 |
| 2000W 50,0 mm | 2 |
- Asezati cablul de conexiune flexibil (plus si minus) de la baterie la bornele de conexiune ale invertorului.
Avertisment!
Asigurati-vá că nu se vor schimba bornele intre ele! O conexiune cu polaritate inversă va duce la arderea sigurantelor interne. Sigurantele trebuie să fie schimbate numai de speciali!
- Conectaţi cablul si borna.
- Mai intai, conecta ci cabul negativ la borna negativ a Iba.
- Monta i siguranta CC sau un disjunctor CC in partea positiva a circuitului la distanla de 18 inchi (45,72 cm) de baterie.
- Conectaţi cablul positiv la borna positivă rosie.
Avertisment!
Pentru o functionare adecvata a dispositivului integrat de protectie actionat de curentul rezidual, conexiunea la impamantare a invertului trebuie sa fie conectata electric la sasiul vehiculului sau ambarcatiunii.
- Asezaçı cablul de İmpamantare flexibil de la punctul de İmpamantare al vehiculului la punctul de İmpamantare al inverte轧ul.
- Conecta cablul de impamantare la borna sasiului.
Avertisment!
Conectarea firelor bateriei cu polaritate inversa poate duce la deteriorarea invertorului. Nu utilizati invertorul cu sisteme eletrice cu masa plus.
Utilizarea invertorului
Conectaţi intotdeauna numai o unitate-consumator la priza de 230 V din partea frontală a dispositivului.
Modele >600W
Conectaţi intotdeauna maximum două unităti-consumator la fiecare dintrure prizele de 230 V din fata dispositivului.
Pornire
Utilizarea se realizazeza cu ajutorul intrerupatorului ON/OFF (Pornit/Oprit) din partea frontală a invertorului. In modul ON (Pornit) al comutatorului, ledul de control al alimentarii se aprinde.
Defectiuni
120/150/300W
Dacă tensiunea bateriei scade sub 10,7 V (modele 12 V) sau 21,4 V (modele 24 V) ledul devine portocaliu. Aceasta se va intâmplași cand invertorul se supraçinalzește.
Invertorul se opreste automat dacă tensiunea bateriei scade la 10 V (la modelele de 12 V) sau la 20 V (la modelele de 24 V).
- In această situatie, opriti invertorul.
- Asigurat-vacainvertoruleste sufficientventilat.
- Asteptati aproximativ 5 - 10 minute si porniti numai invertorul.
600/1000/1500/2000W
Dacă tensiunea bateriei scade sub 10,7 V (modele de 12 V) sau 21,4 V (modele de 24 V), se aprinde ledul de "SUPRASARCINA", emitându-seși un semnal sonor. Invertorul se oprește automat dacă tensiunea bateriei scade la 10 V (la modelele de 12 V) sau la 20 V (la modelele de 24 V).
Dacă disposizitivul se suprăncălzește, invertorul se oprește, aprinzându-se ledul de "SUPRATERMATURA".
- In această situatie, opriti invertorul.
-
Asigurat-vacainvertoruleste sufficientventilat.
-
Astepta i aproximativ 5 - 10 minute si porniti numai invertorul.
In cazul utilizarii invertorului la sarcina ridicata pe perioade indelungate, trebuie sa fiti atent la tensiunea bateriei. Daca tensiunea nu este suficienta, schimbaşi imediat bateria sa inlocuii-o.
Exist o mufa modulara pentru telecomanda la 1500W si 2000W pe panoul frontal si la 600W (optional) si 1000W pe placar inferioroara.
Date tehnice:
Seria 120W cu undă sinusoidală pură
| Tensiune nominală de intrare 12 V CC 24 V CC | ||
| Putere de ieșre constanță 120 W | ||
| Current de intrare maxim 15 A 7,5 A | ||
| Tensiune de ieșre 230 VC A +/- 3% | ||
| Frecventa de ieșre 50 Hz | ||
| Formă undă de ieșre Undă sinusoidală pură | ||
| Distorsiune armonică totală 3% | ||
| Current fără sarcină <0,5 A <0,3 A | ||
| Domeniu de tensiune de intrare 10 V ~ 16,5 V | 20 V ~ 33 V | |
| Oprire la tensiune scăzută 10 V | 20 V | |
| Eficiență până la | 88% | |
| Dimensiuni (L x l x i) 204 x 105 x 30 mm | ||
| Greunate | 453 g | |
| Certificat de sigurantha | EN60950-1: | |
| CEM | EN55022: Clasa B EN55024: EN61000-3-2: EN61000-3-3: | |
| Marcaj E | E13 | |
| Protectie: | Mod resetare | |
| * Tensiune de intrare scăzută | Automat | |
| * Supratensiune de intrare | Automat | |
| * Alarmă de baterie scăzută | Automat | |
| * Supratemperatură | Automat | |
| * Suprasarcină | Manual | |
| * Scurtcircuit | Manual | |
Seria 150W cu undă sinusoidală pură
| Tensiune nominală de intrare | 12 VCC | 24 VCC |
| Putere de ieșre constanță | 150W | |
| Putere de ieșre maximă | 300W | |
| Current de intrare maxim | 20A | 10A |
| Tensiune de ieșre | 230 VCA +/- 3% | |
| Frecventa de ieșre 50 Hz | ||
| Formă undă de ieșre Undă sinusoidală pură | ||
| Distorsiune armonică totală 3% | ||
| Current fără sarcină | <0,8A | <0,6A |
| Domeniu de tensiune de intrare | 10,5V ~ 16,5V | 21V ~ 33V |
| Alarmă de tensiune scăzută | 10,5V 21V | |
| Oprire la tensiune scăzută 10 V | 20 V | |
| Eficientă până la | 85% | |
| Dimensiuni (L x l x i) 215 x 147 x 66 mm | ||
| Greutate 1,28 Kg | ||
| Telecomandă - | ||
| GFCI - | ||
| Certificat de siguranta EN60950-1: | ||
| CEM | EN55022: Clasa B EN55024: EN61000-3-2: EN61000-3-3: | |
| Marcaj E | E13 10R-023658 | |
| Protectie: | Mod resetare | |
| * Tensiune de intrare scăzută | Automat | |
| * Supratensiune de intrare | Automat | |
| * Alarmă de baterie scăzută | Automat | |
| * Supratemperatură | Automat | |
| * Suprasarcină | Manual | |
| * Scurtcircuit | Manual | |
Seria 300W cu undă sinusoidală pură
| Tensiune nominală de intrare 12 VCC 24 VCC | ||
| Putere de ieșre constanță 300W | ||
| Putere de ieșre maximă 500W | ||
| Current de intrare maxim 40A 20A | ||
| Tensiune de ieșre 230 VCA +/- 3% | ||
| Frecventață de ieșre | 50 Hz | |
| Formă undă de ieșre | Undă sinusoidală pură | |
| Distorsiune armonică totală | 3% | |
| Current fără sarcină | <0,7A | <0,5A |
| Domeniu de tensiune de intrare | 10,5V ~ 16,5V | 21V ~ 33V |
| Alarmă de tensiune scăzută | 10,5V | 21V |
| Oprire la tensiune scăzută | 10 V | 20 V |
| Eficientă până la | 88% | |
| Dimensiuni (L x l x i) 215 x 147 x 66 mm | ||
| Greunate 1,32 Kg | ||
| Telecomandă | - | |
| GFCI | - | |
| Certificat de sigurantață EN60950-1: | ||
| CEM | EN55022: Clasa B EN55024: EN61000-3-2: EN61000-3-3: | |
| Marcaj E | 10R-023658 | |
| Protectie: | Mod resetare | |
| * Tensiune de intrare scăzută | Automat | |
| * Supratensiune de intrare | Automat | |
| * Alarmă de baterie scăzută | Automat | |
| * Supratemperatură | Automat | |
| * Suprasarcină | Manual | |
| * Scurtcircuit | Manual | |
Seria 600W cu undă sinusoidală pură
| Tensiune nominală de intrare 12 VCC 24 VCC | ||
| Putere de ieșre constanță 600 W | ||
| Putere de ieșre maximă(maximum 10 minute) | 1000 W(650 W) | |
| Curren de intrare maxim 40A 20A | ||
| Tensiune de ieșre 230 VCA +/- 3% | ||
| Frecventa de ieșre 50 Hz | ||
| Formă undă de ieșre Undă sinusoidală pură | ||
| Distorsiune armonică totală 3% | ||
| Curren fără sarcină <0,8A <0,6A | ||
| Domeniu de tensiune de intrare 10,5V ~ 16,5V | 21V ~ 33V | |
| Alarmă de tensiune scăzută | 10,5V | 21V |
| Oprire la tensiune scăzută | 10 V | 20 V |
| Eficență până la | 85% | |
| Dimensiuni (L x l x l) 280 x 236 x 83 mm | ||
| Greunate | 1,32 Kg | |
| Telecomandă | RC-15 (optional) | |
| GFCI | optional | |
| Certificat de siguranță | EN60950-1: | |
| CEM | EN55022: Clasa BEN55024:EN61000-3-2:EN61000-3-3: | |
| Marcaj E | 10R-02 3659 | |
| Protectie: | Mod resetare | |
| * Tensiune de intrare scăzută | Automat | |
| * Supratensiune de intrare | Automat | |
| * Alarmă de baterie scăzută | Automat | |
| * Supratemperatură | Automat | |
| * Suprasarcină | Manual | |
| * Scurtcircuit | Manual | |
Seria 1000W cu undă sinusoidală pură
| Tensiune nominală de intrare 12 VCC 24 VCC | ||
| Putere de ieșre constanță | 1000 W | |
| Putere de ieșre maximă(maximum 10 minute) | 2000 W(1200 W) | |
| Current de intrare maxim | 160A | 80A |
| Tensiune de ieșre 230 VCA +/- 3% | ||
| Frecventață de ieșre 50 Hz | ||
| Formă undă de ieșre Undă sinusoidală pură | ||
| Distorsiune armonică totală 3% | ||
| Current fără sarcină <1,2A <0,8A | ||
| Domeniu de tensiune de intrare 10,7V ~ 16.5V | 21,4V ~ 33V | |
| Alarmă de tensiune scăzută 10,7V 21,4V | ||
| Opire la tensiune scăzută 10 V 20 V | ||
| Eficientă până la 85% | ||
| Dimensiuni (L x l x l) 395 x 236 x 83 mm | ||
| Greunate 4 Kg | ||
| Telecomandă RC-15 (optional) | ||
| GFCI optional | ||
| Certificat de siguranta EN60950-1: | ||
| CEM | EN55022: Clasa B EN55024: EN61000-3-2: EN61000-3-3: | |
| Marcaj E | 10R-02 9726 | |
| Protectție: | Mod resetare | |
| * Tensiune de intrare scăzută | Automat | |
| * Supratensiune de intrare | Automat | |
| * Alarmă de baterie scăzută | Automat | |
| * Supratemperatură | Automat | |
| * Suprasarcină | Manual | |
| * Scurtcircuit | Manual | |
Seria 1500W cu undă sinusoidală pură
| Tensiune nominală de intrare | 12 VCC | 24 VCC |
| Putere de ieșre constanță | 1500 W | |
| Putere de ieșre maximă(maximum 10 minute) | 3000 W(1800 W) | |
| Curent de intrare maxim | 200A | 100A |
| Tensiune de ieșre | 230 VCA +/- 3% | |
| Frecventa de ieșre | 50 Hz | |
| Formă undă de ieșre Undă sinusoidală pură | ||
| Distorsiune armonică totală 3% | ||
| Current fără sarcină <1,6A | <1A | |
| Domeniu de tensiune de intrare 10,7V ~ 16.5V | 21,4V ~ 33V | |
| Alarmă de tensiune scăzută 10,7V 21,4V | ||
| Oprire la tensiune scăzută 10 V 20 V | ||
| Eficiență până la 85% | ||
| Dimensiuni (L x l x 1) | 415 x 283 x 100 mm | |
| Greunate | 5,75 Kg | |
| Telecomandă RC-15 (optional) | ||
| GFCI optional | ||
| Certificat de siguranta EN60950-1: | ||
| CEM | EN55022: Clasa BEN55024:EN61000-3-2:EN61000-3-3: | |
| Marcaj E 10R-02 9594 | E13 | |
| Protection: | Mod resetare | |
| * Tensiune de intrare scãzutã | Automat | |
| * Supratensiune de intrare | Automat | |
| * Alarmã de baterie scãzutã | Automat | |
| * Supratemperaturã | Automat | |
| * Suprasarcinã | Manual | |
| * Scurtcircuit | Manual | |
Seria 2000W cu undă sinusoidală pură
| Tensiune nominală de intrare 12 VCC 24 VCC | ||
| Putere de ieșre constanță 2000 W | ||
| Putere de ieșre maximă(maximum 10 minute) | 4000 W(2200 W) | |
| Curent de intrare maxim 240A 120A | ||
| Tensiune de ieșre 230 VCA +/- 3% | ||
| Frecventață de ieșre 50 Hz | ||
| Formă undă de ieșre Undă sinusoidală pură | ||
| Distorsiune armonică totală 3% | ||
| Current fără sarcină <1,6A <1A | ||
| Domeniu de tensiune de intrare | 10,7V ~ 16.5V | 21,4V ~ 33V |
| Alarmă de tensiune scăzută | 10,7V | 21,4V |
| Oprire la tensiune scăzută | 10 V | 20 V |
| Eficientă până la | 85% | |
| Dimensiuni (L x l x l) 415 x 283 x 100 mm | ||
| Greunate | 5,9 Kg | |
| Telecomandă | RC-15 (optional) | |
| GFCI | optional | |
| Certificat de siguranta | EN60950-1: | |
| CEM | EN55022: Clasa BEN55024:EN61000-3-2:EN61000-3-3: | |
| Marcaj E | 10R-02 9594 | |
| Protectie: | Mod resetare | |
| * Tensiune de intrare scăzută ..................... Automat* Supratensiune de intrare ..................... Automat* Alarmă de baterie scăzută ..................... Automat* Supratemperatură ..................... Automat* Suprasarcină ..................... Manual* Scurtcircuit ..................... Manual | ||
Designul specificatiile produsului pot fi modificate fara o notificare prealabila.
Toate siglele marcilor si denumirile produselor sunt marmi commerciale sau marmi commerciale inregistrate ale proprietarilor de drept si prin prezenta sunt recunoscute ca atare.
Păstrați acest manual și ambalajul pentru consultări ulterioare.
Atentie:
Pe acest produs se află acest marcaj. Acesta semnifică faptul ca produsele eletrice Şi electronice nu trebuie eliminate odataă cu gunoiul menajer. Aceste produse au un system separat de colectare.
