Producttype	Elektrische omvormer (spanningsomvormer)
Merk	HQ
Model	INV300WU12F
Afmetingen (L x B x H)	165 x 88 x 74 mm
Gewicht	900 g
Ingangsspanning (DC)	12 V (bereik 10-15 V)
Ingangsstroom bij volle belasting	35 A
Ingangsstroom in standby	< 0,36 A
Uitgangsspanning (AC)	230 V ±5%
Continu uitgangsvermogen	300 W
Uitgangsvermogen (30 min)	350 W
Piekvermogen	600 W
Uitgangsfrequentie	50 Hz
Uitgangsgolfvorm	Gemodificeerde sinus
Rendement	> 90%
USB-poort (uitgang)	5 V DC, 500 mA
Uitgangsstopcontact	1x Schuko met randaarde
Lage batterijbeveiliging	Uitschakeling bij 10,5 V ±0,5 V
Thermische beveiliging	Stopt bij 60°C
Overbelastingsbeveiliging	Ja
Kortsluitbeveiliging	Ja (AC uitgang)
Omgekeerde polariteitsbeveiliging	Ja, via zekering
Zekering (aansteker-ingang)	15 A
Koeling	Door luchtconvectie
Onderhoud	Reinigen met een droge doek. Gebruik geen oplosmiddelen.
Garantie	Garantie niet geldig bij wijziging of onjuist gebruik.

Veelgestelde vragen - INV300WU12F HQ

Welke apparaten kan ik aansluiten op de omvormer INV300WU12F?

U kunt apparaten aansluiten met een totaal vermogen van minder dan 300 W continu (maximaal 350 W gedurende 30 minuten). Dit omvat computers, televisies, lampen, radio's, opladers, enz. Vermijd apparaten met een hoog vermogen zoals koelkasten of elektrisch gereedschap.

Hoe sluit ik de omvormer aan op een autoaccu?

Steek de aanstekerstekker in de aansteker van de auto. Zorg ervoor dat de accu in goede staat is en dat de motor draait voor langdurig gebruik om volledige ontlading te voorkomen.

Wat betekent het knipperende rode LCD-lampje?

Een knipperend rood lampje duidt op een overbelasting of oververhitting. De omvormer is gestopt om zichzelf te beschermen. Koppel enkele apparaten los of laat afkoelen voordat u opnieuw opstart.

Waarom gaat de omvormer niet aan terwijl deze is aangesloten?

Controleer eerst de zekering in de aanstekerstekker. Als deze is doorgebrand, vervang deze dan door een identieke zekering van 15 A. Controleer ook de aansluitingen en de accuspanning.

Kan ik de omvormer gebruiken met een 24V accu?

Nee, het model INV300WU12F is ontworpen voor een 12 V ingang alleen. Er is een 24 V versie (INV300WU24F) voor 24 V accu's.

Hoe laad ik een apparaat op via de USB-poort?

Sluit eenvoudig de USB-kabel van uw apparaat aan op de USB-poort van de omvormer. De poort levert 5 V / 500 mA, ideaal voor het opladen van smartphones, tablets of andere kleine apparaten.

Wat te doen als het alarm 'lage batterij' afgaat?

Het alarm geeft aan dat de accu een laag niveau bereikt (10,5 V). Start de motor van de auto om de accu op te laden of verminder de belasting. Als de spanning verder daalt, schakelt de omvormer automatisch uit.

Is de omvormer waterdicht of vochtbestendig?

Nee, hij moet worden geïnstalleerd in een droge, goed geventileerde omgeving, beschermd tegen water, olie en directe warmte. Niet blootstellen aan regen of vocht.

Hoe maak ik de omvormer schoon?

Gebruik een droge doek om het apparaat schoon te maken. Gebruik nooit oplosmiddelen, schurende middelen of vloeistoffen. Koppel het los voor reiniging.

Produceert de omvormer een zuivere sinusgolf?

Nee, dit model levert een gemodificeerde sinus. Dit is geschikt voor de meeste eenvoudige elektronische apparaten, maar mogelijk niet voor sommige gevoelige apparatuur zoals pompen of bepaalde opladers.

GEBRUIKSAANWIJZING INV300WU12F HQ

5215MC 's-Hertogenbosch

The Netherlands

Tel.: [phone]

Email: [e-mail]

5215MC 's-Hertogenbosch

Niederlande

Tel.: [phone]

Email: [e-mail]

5215MC 's-Hertogenbosch

Pays-Bas

Tel.: [phone]

Email: [e-mail]

Nuttige toepassingen

Geschikt voor notebookcomputers, radio's, kleine televisies, videorecorders, dvdspelers, lampen, faxapparaten, enz.

Specifi caties 12 volt uitvoering

Spanningsbereik ingang: 10-15 Volt DC

Ingangsstroom bij max. belasting: 35 A

Ingangsstroom in stand-by situatie: <0,36 A

Uitgangsspanning (AC): 230 Volt ±5%

Uitgangscontactdoos: 1x

Contactdoostype: Schuko pinaarde

Uitgang-golfvorm: Gemodifi ceerde

Uitgangsfrequentie: 50 Hz

Continu uitgangsvermogen: 300 Watt

Uitgangsvermogen (30 min.): 350 Watt

Piek-uitgangsvermogen: 600 Watt Effi ciency: >90 %

Uitgangsspanning USB: 5 Volt DC

Uitgangsstroom USB: 500 mA

Accu laag uitschakelen: 10,5 Volt ± 0,5 Volt DC

Thermische beveiliging: 60°C ± 5°C K o e l i n g:

Beveiliging tegen overbelasting: ja

Beveiliging tegen te hoge DC ingangsspanning: ja

Beveiliging tegen kortsluiting AC uitgang: ja

Beveiliging tegen verkeerde polariteit accu: ja, d.m.v. zekering

Zekering: 15A Sigarettenaansteker-stekker, a c c

Afmeting (Ø x h): 165 x 88 x 74 mm G e w i c h t :

Specifi caties 24 volt uitvoering

Spanningsbereik ingang: 20-30 Volt DC

Ingangsstroom bij max. belasting: 15 A

Ingangsstroom in stand-by situatie: <0,2 A

Uitgangsspanning (AC): 230 Volt ±5%

Uitgangscontactdoos:

Contactdoostype:

Uitgang-golfvorm:

Uitgangsfrequentie:

Continu uitgangsvermogen: 300 Watt

Uitgangsvermogen (30 min.): 350 Watt

Piek-uitgangsvermogen:

Efficiency:

Uitgangsspanning USB: 5 Volt DC

Uitgangsstroom USB: 500 mA

Accu laag uitschakelen: 21 Volt ± 0,8 Volt DC

Thermische beveiliging:

K o e l i n g

Beveiliging tegen overbelasting: ja

Beveiliging tegen te hoge DC ingangsspanning: ja

Beveiliging tegen kortsluiting AC uitgang: ja

Beveiliging tegen verkeerde polariteit accu: ja, d.m.v. zekering

Zekering:				10A	Sigarettenaansteker-ste
				a	c	c	u
Afmeting (∅ x h):		165 x 88 x 74 mm
G	e	w	i	c	h	t

Bedieningsinstructies:

1.

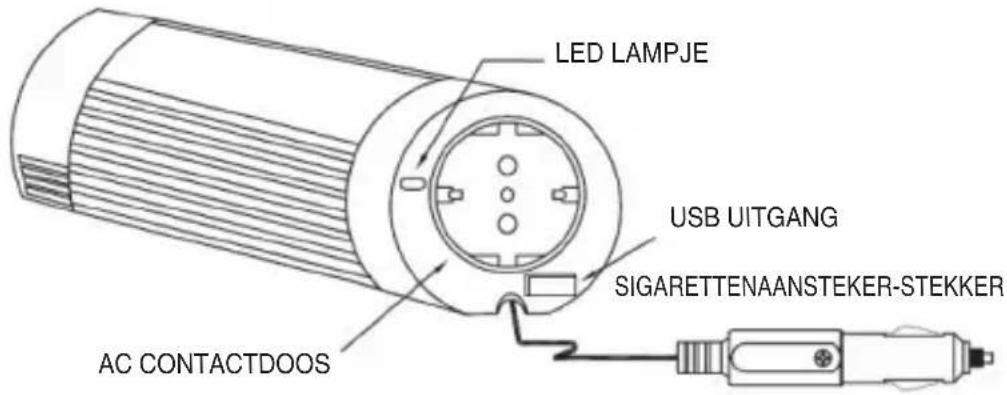

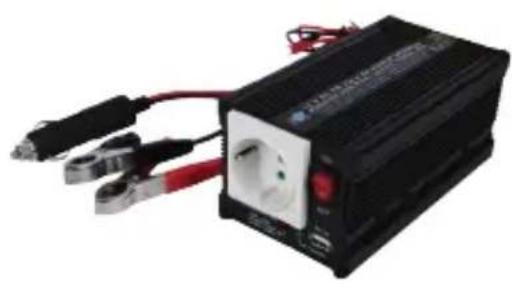

LED LAMPJE USB UITGANG SIGARETTENAANSTEKER-STEKKER AC CONTACTDOOS

2.

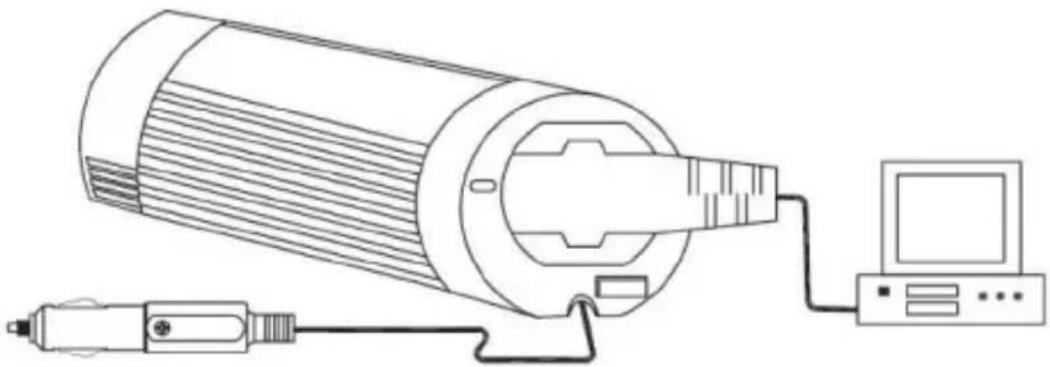

Wanneer u het apparaat gedurende een langere tijd gebruikt, raden wij u aan om de motor van de auto te laten lopen, dit om te voorkomen dat de accu volledig leeg raakt. Wanneer het "accu laag alarm" afgaat, start dan de motor van uw voertuig om de inverter en de daarop aangesloten apparaten te kunnen blijven gebruiken.

Zorg ervoor dat het maximum afgenomen vermogen van de aangesloten apparatuur niet hoger is dan het uitgangsvermogen van deze inverter (300 Watt continu, 350 Watt gedurende max. 30 minuten)

1.

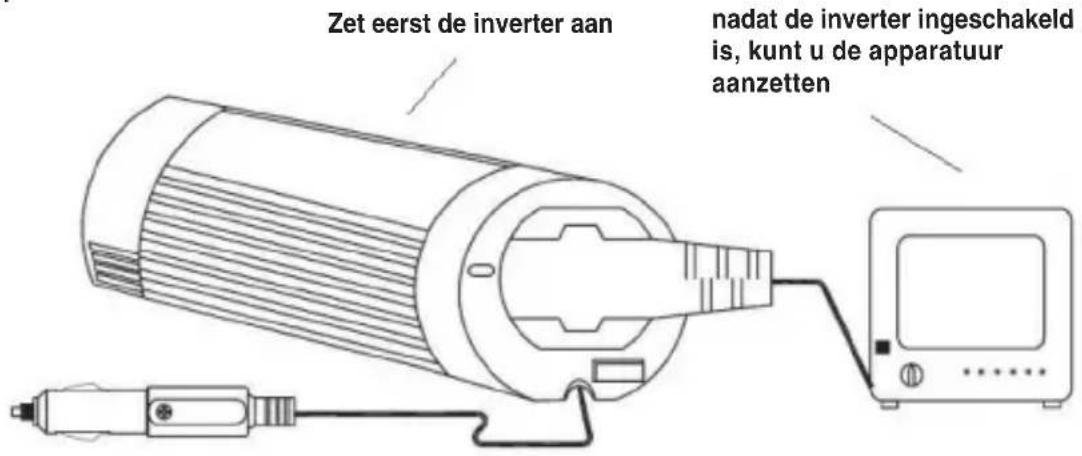

Zet eerst de inverter aan nadat de inverter ingeschakeld is, kunt u de apparatuur aanzetten

Let erop dat u altijd eerst de inverter inschakelt, voordat u de aangesloten apparatuur aanzet.

1.

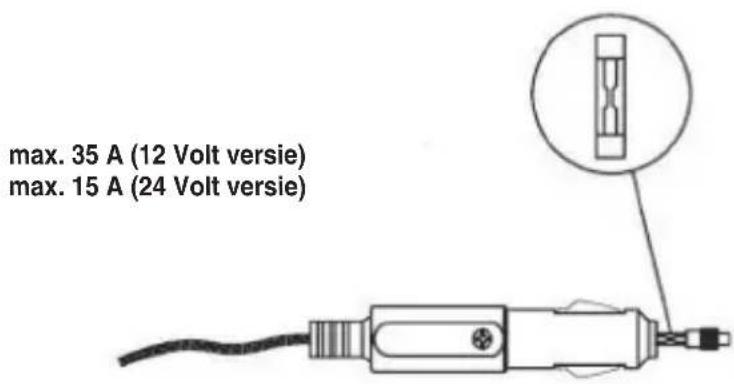

max. 35 A (12 Volt versie) max. 15 A (24 Volt versie)

Als de inverter niet werkt en het power-lampje niet brandt, maar de inverter ingeschakeld is, controleer dan de zekering van de sigarettenaansteker-stekker. Als de zekering defect is, vervang deze dan door een soortgelijke zekering.

5.

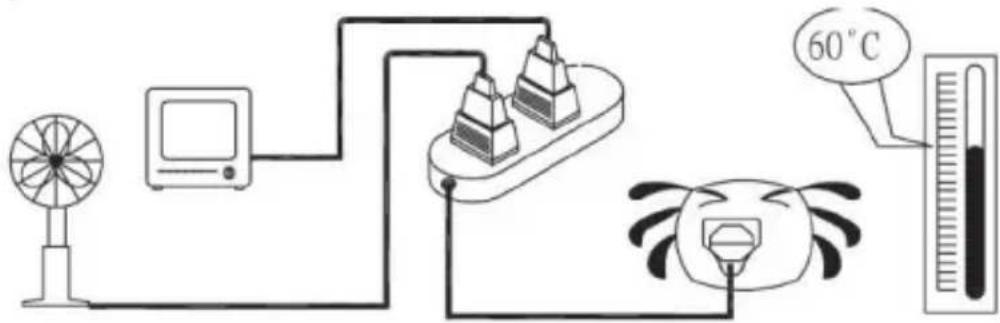

Wanneer het totaal afgenomen vermogen van de aangesloten apparatuur het maximale uitgangsvermogen van de inverter overschrijdt of wanneer de ir gedurende langere tijd gebruikt wordt en de temperatuur de 60°C bereikt, dan zal het beveiligingscircuit de inverter uitschakelen.

6.

LED lampje:

• Normale situatie: LED brandt groen
• Overbelasting / te hoge temperatuur: LED brandt rood en knippert

7.

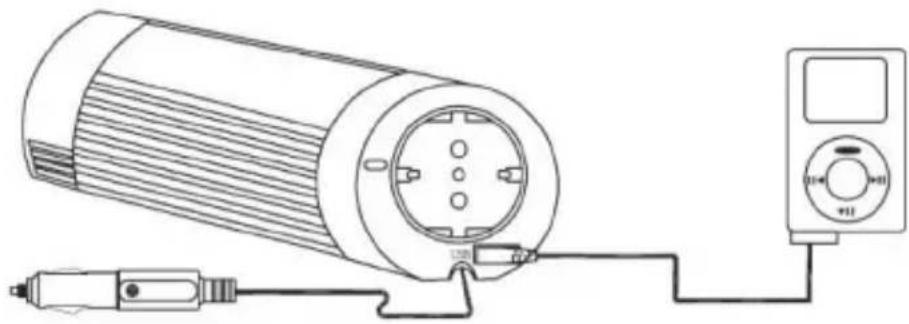

Door de ingebouwde USB aansluiting is deze inverter nog veelzijdiger: u kunt uw USB-apparaten van spanning voorzien en opladen!

Het oplossen van problemen

Als de inverter niet naar behoren werkt, kan dat verschillende oorzaken hebben:

1) Slecht contact

- Reinig de contacten grondig

2) De inverter krijgt geen spanning

- Controleer de betreffende zekering in de auto, vervang de eventueel defe zekering

- Controleer de kabelverbindingen

3) Zekering doorgeslagen

- De zekering bevindt zich in de DC (sigarettenaansteker) stekker. Vervang zekering met een soortgelijke zekering van dezelfde sterkte.

4) AC uitgangsspanning is uitgeschakeld, veroorzaakt door overbelasting

- Zorg ervoor dat het permanent afgenomen vermogen van de aangeslo apparatuur niet hoger is dan 100 watt

5) AC uitgangsspanning is uitgeschakeld, veroorzaakt door oververhitting

- Wanneer gedurende langere tijd de inverter zwaar belast wordt, zal de inverter de uitgangsspanning uitschakelen om eventuele schade veroorzaakt door een te hoge temperatuur te voorkomen. Als dit gebeurt, handel dan als volgt:

(A) Schakel de inverter uit d.m.v. de schakelaar

(B) Verminder de belasting van de inverter, d.w.z. koppel één of meerdere op de inverter aangesloten apparaten los of wacht tot de inverter afgekoeld is.

6) Accu laag uitschakelen

- Laad uw accu op, hierna kunt u de inverter weer gebruiken.

Let op!

Gebruik de inverter op een plaats die:

1. goed geventileerd is
2. niet blootgesteld is aan direct zonlicht of een warmtebron
3. buiten het bereik van kinderen is
4. vrij van water, vocht, olie of vet is
5. vrij van brandbare en ontvlambare stoffen is

CONFORMITEITVERKLARING

Wij,

Nedis BV

De Tweeling 28

5215 MC 's-Hertogenbosch

Nederland

Tel.: [phone]

E-mail: [e-mail]

Verklaren onder onze verantwoordelijkheid dat het product;

Merknaam: HQ

Model: HQ-INV300WU-12, HQ-INV300WU-24

Omschrijving: 300 watt DC naar AC gemodifi ceerde sinusgolf inverter met USB uitgang

in conformiteit met de volgende normen is;

e-markering (72/245/CEE, 2006/28/CE): e13*72/245*2006/28*3948*00

EMC (89/336/EEC):

EN 61000-6-3:2001 / EN 61000-6-1:2001

Volgens deze richtlijn is het toegestaan om dit product te gebruiken in alle landen van de Europese Unie & alle EFTA landen.

Nedis BV is niet verantwoordelijk voor het gebruik van dit product buiten de EU en in andere landen dan de EFTA landen.

's-Hertogenbosch, 17-08-2007

Mevr. J. Gilad

Directeur inkoop

Veiligheidsvoorzorgsmaatregelen:

Wanneer service of reparatie noodzakelijk is, mag dit product UITSLUITEND door een geautoriseerde technicus geopend worden; dit om de kans op het krijgen van een elektrische schok te voorkomen. Als er een probleem optreedt, koppel

het product dan los van het lichtnet en van andere apparatuur.

Onderhoud:

Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie:

Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens vervalt daardoor de garantie.

Algemeen:

Wijziging van ontwerp en specifi caties zonder voorafgaande mededeling onder voorbehoud.

Alle logo's, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend.

Let op:

Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en elektronische producten niet met het gewone huisafval verwijderd mogen worden. Voor dit soort producten zijn er speciale inzamelingspunten.
