INV300WU12F - Inversor eléctrico HQ - Manual de uso y guía de instrucciones gratis

Tipo de producto	Inversor eléctrico (convertidor de tensión)
Marca	HQ
Modelo	INV300WU12F
Dimensiones (L x An x Al)	165 x 88 x 74 mm
Peso	900 g
Tensión de entrada (CC)	12 V (rango 10-15 V)
Corriente de entrada a plena carga	35 A
Corriente de entrada en reposo	< 0,36 A
Tensión de salida (CA)	230 V ±5%
Potencia de salida continua	300 W
Potencia de salida (30 min)	350 W
Potencia pico	600 W
Frecuencia de salida	50 Hz
Forma de onda de salida	Onda sinusoidal modificada
Rendimiento	> 90%
Puerto USB (salida)	5 V CC, 500 mA
Toma de salida	1x Schuko con toma de tierra
Protección de batería baja	Corte a 10,5 V ±0,5 V
Protección térmica	Apagado a 60°C
Protección contra sobrecargas	Sí
Protección cortocircuito	Sí (salida CA)
Protección polaridad inversa	Sí, mediante fusible
Fusible (entrada mechero)	15 A
Refrigeración	Por convección de aire
Mantenimiento	Limpiar con un paño seco. No usar disolventes.
Garantía	Garantía no válida en caso de modificación o uso incorrecto.

Preguntas frecuentes - INV300WU12F HQ

¿Qué dispositivos puedo conectar al inversor INV300WU12F?

Puede conectar dispositivos con una potencia total inferior a 300 W continuos (350 W durante 30 minutos como máximo). Esto incluye ordenadores, televisores, lámparas, radios, cargadores, etc. Evite dispositivos de alta potencia como refrigeradores o herramientas eléctricas.

¿Cómo conectar el inversor a una batería de coche?

Inserte el enchufe del mechero en el mechero del coche. Asegúrese de que la batería esté en buen estado y que el motor esté en marcha para un uso prolongado y evitar una descarga completa.

¿Qué significa el indicador LCD rojo parpadeante?

Un indicador rojo parpadeante indica una sobrecarga o sobrecalentamiento. El inversor se ha detenido para protegerse. Desconecte algunos dispositivos o deje enfriar antes de reiniciar.

¿Por qué el inversor no se enciende aunque esté conectado?

Primero verifique el fusible en el enchufe del mechero. Si está fundido, reemplácelo por un fusible idéntico de 15 A. Verifique también las conexiones y la tensión de la batería.

¿Puedo usar el inversor con una batería de 24 V?

No, el modelo INV300WU12F está diseñado solo para entrada de 12 V. Existe una versión de 24 V (INV300WU24F) para baterías de 24 V.

¿Cómo cargar un dispositivo a través del puerto USB?

Simplemente conecte el cable USB de su dispositivo al puerto USB del inversor. El puerto proporciona 5 V / 500 mA, ideal para cargar teléfonos inteligentes, tabletas u otros dispositivos pequeños.

¿Qué hacer si se activa la alarma de 'batería baja'?

La alarma indica que la batería está alcanzando un nivel bajo (10,5 V). Arranque el motor del coche para recargar la batería o reduzca la carga. Si la tensión sigue bajando, el inversor se apagará automáticamente.

¿El inversor es estanco o resistente a la humedad?

No, debe instalarse en un entorno seco, ventilado, protegido del agua, aceite y calor directo. No exponer a la lluvia o humedad.

¿Cómo limpiar el inversor?

Use un paño seco para limpiar el dispositivo. Nunca use disolventes, productos abrasivos o líquidos. Desconéctelo antes de limpiar.

¿El inversor produce una onda sinusoidal pura?

No, este modelo entrega una onda sinusoidal modificada. Esto es adecuado para la mayoría de dispositivos electrónicos simples, pero puede no serlo para algunos equipos sensibles como bombas o ciertos cargadores.

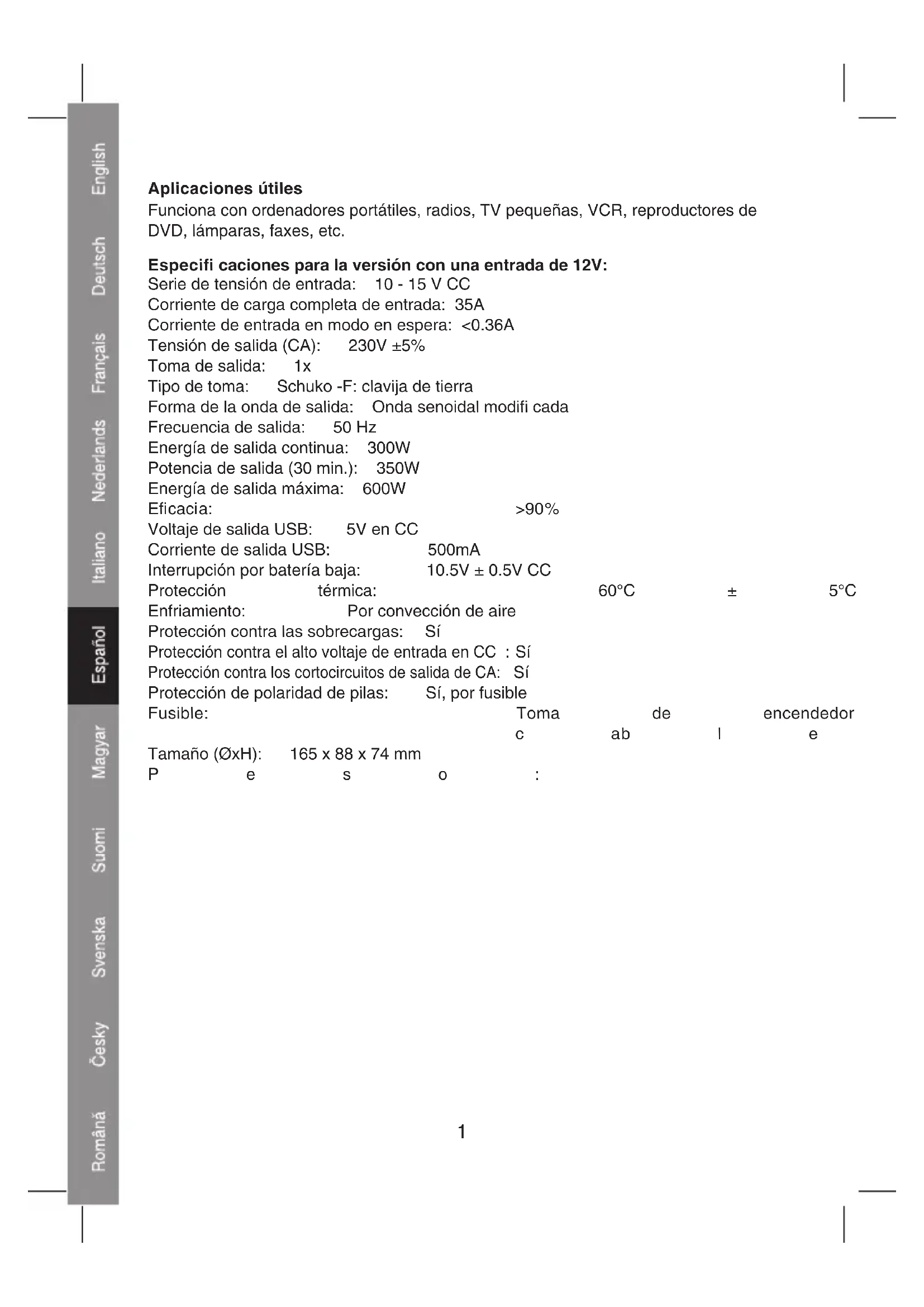

MANUAL DE USUARIO INV300WU12F HQ

Funciona con ordenadores portátiles, radios, TV pequeñas, VCR, reproductores de DVD, lámparas, faxes, etc.

Especifi caciones para la versión con una entrada de 12V:

Serie de tensión de entrada: 10 - 15 V CC

Corriente de carga completa de entrada: 35A

Corriente de entrada en modo en espera: <0.36A

Tensión de salida (CA): 230V ±5%

Toma de salida: 1x

Tipo de toma: Schuko -F: clavija de tierra

Forma de la onda de salida: Onda senoidal modifi cada

Frecuencia de salida: 50 Hz

Energía de salida continua: 300W

Potencia de salida (30 min.): 350W

Energía de salida máxima: 600W

Eficacia: >90%

Voltaje de salida USB: 5V en CC

Corriente de salida USB: 500mA

Interrupción por batería baja: 10.5V ± 0.5V CC

Protección térmica: 60°C ± 5°C

Enfriamiento: Por convección de aire

Protección contra las sobrecargas: Sí

Protección contra el alto voltaje de entrada en CC : Sí

Protección contra los cortocircuitos de salida de CA: Sí

Protección de polaridad de pilas: Sí, por fusible

Fusible: Toma de encendedor

c ab l e

Tamaño (∅xH): 165 x 88 x 74 mm

P e s o :

Especifi caciones para la versión con una entrada de 24V

Serie de tensión de entrada: 20-30V CC

Corriente de carga completa de entrada: 15A

Corriente de entrada en modo en espera: <0.2A

Tensión de salida (CA): 230V ±5%

Toma de salida: 1x

Tipo de toma: Schuko (-F: clavija de tierra)

Forma de la onda de salida: Pura onda senoidal

Frecuencia de salida: 50 Hz

Energía de salida continua: 300W

Potencia de salida (30 min.): 350W

Energía de salida máxima: 600W

E fi c a c ia

Voltaje de salida USB: 5V en CC

Corriente de salida USB: 500mA

Interrupción por batería baja: 21V ± 0.8V CC

Protección térmica: 60°C ±

Enfriamiento: Por convección de aire

Protección contra las sobrecargas: Sí

Protección contra el alto voltaje de entrada en CC: Sí

Protección contra los cortocircuitos de salida de CA: Sí

Protección de polaridad de pilas: Sí, por fusible

Fusible: Toma de encer

c ab l

Tamaño (∅xH): 165 x 88 x 74 mm

P e s o :

Instrucciones de funcionamiento:

1.

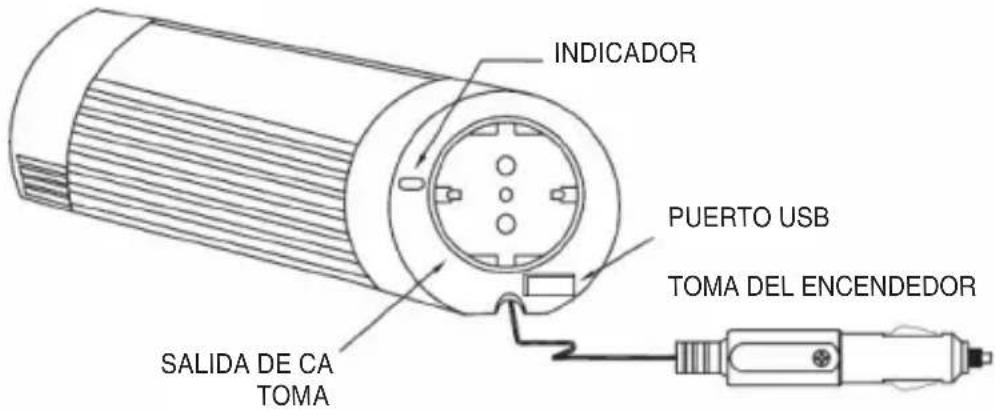

INDICADOR PUERTO USB TOMA DEL ENCENDEDOR SALIDA DE CA TOMA

2.

Cuando se utilice durante periodos más largos, es aconsejable tener encendido el motor del coche, para evitar la descarga completa de la batería. Cuando se active la alarma de batería baja, arranque el coche para seguir utilizando el inversor y las aplicaciones conectadas.

Asegúrese de que la demanda máxima de potencia de los aparatos conectados no supere la potencia de salida de este inversor (300W de forma continua, 350W durante 30 minutos como máximo)

1.

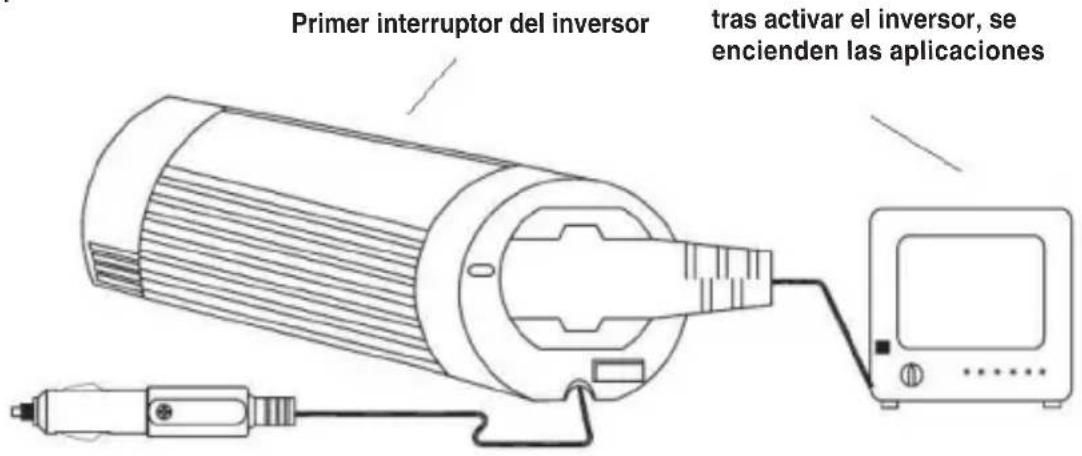

Primer interruptor del inversor tras activar el inversor, se encienden las aplicaciones

Compruebe siempre que ha encendido la alimentación del inversor primeramente, antes de encender la alimentación del equipo al que se conecte.

1.

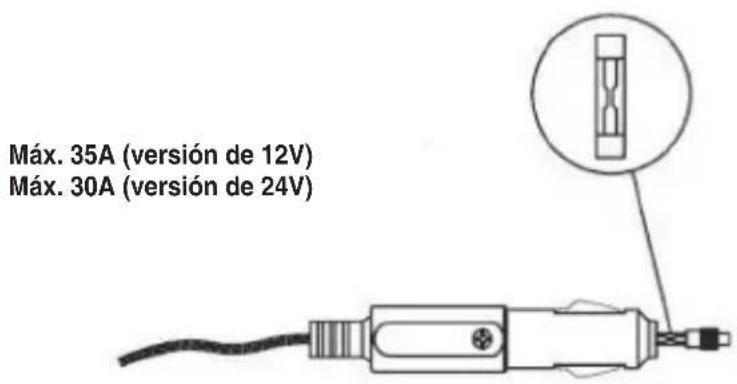

Máx. 35A (versión de 12V) Máx. 30A (versión de 24V)

Cuando el inversor y el indicador de alimentación no funcionen, p conectados a una red, compruebe el fusible de la toma del encendedor. Si el fusible está estropeado, utilice un fusible similar para su sustitución.

5.

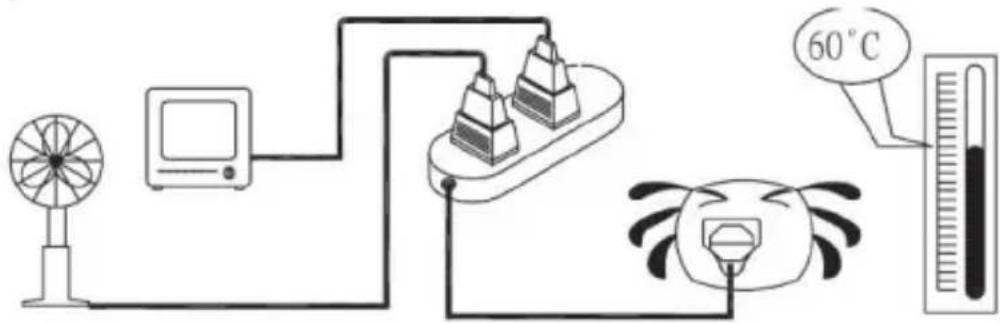

Cuando el número total de vatios del aparato o de los aparatos conectado(s) supere la capacidad de salida del inversor o cuando el inversor esté funcionando durante mucho tiempo y la temperatura alcance los 60°C, el circuito de protección del inversor apagará el inversor.

6.

Indicador LED:

- Con uso normal: La LED es verde

- Sobrecarga / Exceso de temperatura: La LED es roja y pestañea

7.

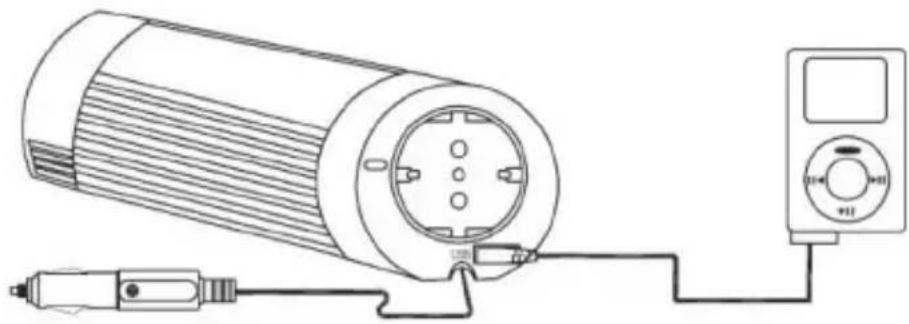

El puerto integrado USB hace que este inversor sea extra-versátil, permitiendo la carga y la alimentación de dispositivos USB.

Resolución de problemas

Si el inversor no funciona correctamente, pueden registrarse distintos motivos para ello:

1) Falso contacto

- Limpie las partes del contacto adecuadamente

2) El inversor no está siendo alimentado

- Compruebe el fusible del coche, sustituya el fusible si está estropeado

- Compruebe la conexión de los cables

3) El fusible se ha fundido

- El fusible está ubicado en la toma de CC (encendedor). Sustituya el fusible por un fusible similar del mismo valor

4) Interrupción de la salida de CA provocada por la sobrecarga

- Compruebe que la carga continua de las aplicaciones conectadas no superan los 100 vatios

5) Interrupción de la salida de CA provocada por un sobrecalentamiento

- Bajo cargas muy pesadas durante largos periodos de tiempo, el inversor interrumpirá la salida para evitar daños provocados por un sobrecalentamiento excesivo. Si esto ocurre, le rogamos que proceda tal y como se indica a continuación:

(A) Apague el interruptor de alimentación del inversor

(B) Reduzca la carga de la máquina, como por ejemplo, desconectano algunos de los aparatos o espere a que se enfríe el inversor.

(C) Encienda el interruptor de alimentación del inversor

6) Interrupción por batería baja

- Recargue su batería y reinicie la operación.

¡Cuidado!

Coloque siempre el inversor en un entorno con las siguientes características:

1. Dotado de buena ventilación
2. No expuesto directamente a la luz del sol o a una fuente de calor
3. Fuera del alcance de los niños
4. Lejos del agua, de la humedad, aceite o grasa
5. Lejos de cualquier sustancia infl amable

DECLARACIÓN DE CONFORMIDAD

La empresa infraescrita,

Nedis B.V.

De Tweeling 28

Declara bajo su responsabilidad que el producto;

Nombre de marca: HQ

Modelo: HQ-INV300WU-12,

HQ-INV300WU-24

Descripción: Inversor de onda senoidal modifi cada de 300 W en CC a CA con puerto USB

se encuentra conforme a las siguientes normas:

Marca europea (72/245/CEE, 2006/28/CE): e13*72/245*2006/28*3948*00

EMC (89/336/EEC):

EN 61000-6-3:2001 / EN 61000-6-1:2001

Conforme a dicha normativa, se permite el uso del presente producto en todos los países de la Comunidad Europea y la EFTA.

Nedis BV no se hace responsable del uso de este producto fuera de la Comunidad Europea y de los países de la EFTA.

's-Hertogenbosch, 17-08-2007

D. J. Gilad

Director de compras

Medidas de seguridad:

Para reducir los riesgos de electrocución, este producto deberá ser abierto EXCLUSIVAMENTE por un técnico habilitado cuando necesite ser reparado. Desconecte el producto de la red y de cualquier otro equipo si se registra

algún problema.

Mantenimiento:

Limpie sólo con un paño seco. No utilice solventes de limpieza ni abrasivos.

Garantía:

No se aceptará ninguna garantía o responsabilidad derivada de cualquier cambio o modifi caciones realizadas al producto o daños provocados por un uso incorrecto del presente producto.

General:

Las ilustraciones y las especificaciones podrán sufrir cambios sin previo aviso.

Todas las marcas de los logotipos y los nombres de productos constituyen patentes o marcas registradas de sus titulares correspondientes, reconocidos como tal.

Cuidado:

Este producto está señalizado con este símbolo. Esto signifi ca que los productos eléctricos y electrónicos gastados no deberán mezclarse con los desechos domésticos generales.

Existen distintos sistemas de recogida individuales para este tipo de productos.

Copyright ©

HQ

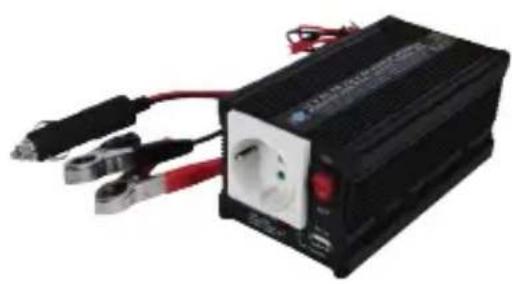

HQ-INV300WU-12 HQ-INV300WU-24
