Produkttyp	Spannungswandler (Wechselrichter)
Marke	HQ
Modell	INV300WU12F
Abmessungen (L x B x H)	165 x 88 x 74 mm
Gewicht	900 g
Eingangsspannung (DC)	12 V (Bereich 10-15 V)
Eingangsstrom bei Volllast	35 A
Eingangsstrom im Leerlauf	< 0,36 A
Ausgangsspannung (AC)	230 V ±5%
Dauerausgangsleistung	300 W
Ausgangsleistung (30 Min.)	350 W
Spitzenleistung	600 W
Ausgangsfrequenz	50 Hz
Ausgangswellenform	Modifizierte Sinuswelle
Wirkungsgrad	> 90%
USB-Anschluss (Ausgang)	5 V DC, 500 mA
Ausgangssteckdose	1x Schuko mit Schutzleiter
Unterspannungsschutz (Batterie schwach)	Abschaltung bei 10,5 V ±0,5 V
Überhitzungsschutz	Abschaltung bei 60°C
Überlastschutz	Ja
Kurzschlussschutz	Ja (AC-Ausgang)
Verpolungsschutz	Ja, durch Sicherung
Sicherung (Zigarettenanzünder Eingang)	15 A
Kühlung	Luftkonvektion
Wartung	Mit einem trockenen Tuch reinigen. Keine Lösungsmittel verwenden.
Garantie	Garantie nicht gültig bei Veränderung oder unsachgemäßer Nutzung.

Häufig gestellte Fragen - INV300WU12F HQ

Welche Geräte kann ich an den Wechselrichter INV300WU12F anschließen?

Sie können Geräte mit einer Gesamtleistung von weniger als 300 W Dauerleistung (350 W für maximal 30 Minuten) anschließen. Dazu gehören Computer, Fernseher, Lampen, Radios, Ladegeräte usw. Vermeiden Sie Geräte mit hoher Leistung wie Kühlschränke oder Elektrowerkzeuge.

Wie schließe ich den Wechselrichter an eine Autobatterie an?

Stecken Sie den Zigarettenanzünderstecker in den Zigarettenanzünder des Autos. Stellen Sie sicher, dass die Batterie in gutem Zustand ist und der Motor bei längerem Gebrauch läuft, um eine vollständige Entladung zu vermeiden.

Was bedeutet die blinkende rote LCD-Anzeige?

Eine blinkende rote Anzeige weist auf eine Überlast oder Überhitzung hin. Der Wechselrichter hat sich zum Schutz abgeschaltet. Entfernen Sie einige Geräte oder lassen Sie ihn abkühlen, bevor Sie ihn neu starten.

Warum schaltet sich der Wechselrichter nicht ein, obwohl er angeschlossen ist?

Überprüfen Sie zuerst die Sicherung im Zigarettenanzünderstecker. Wenn sie durchgebrannt ist, ersetzen Sie sie durch eine identische Sicherung mit 15 A. Überprüfen Sie auch die Anschlüsse und die Batteriespannung.

Kann ich den Wechselrichter mit einer 24-V-Batterie verwenden?

Nein, das Modell INV300WU12F ist nur für 12-V-Eingang ausgelegt. Es gibt eine 24-V-Version (INV300WU24F) für 24-V-Batterien.

Wie lade ich ein Gerät über den USB-Anschluss?

Schließen Sie einfach das USB-Kabel Ihres Geräts an den USB-Anschluss des Wechselrichters an. Der Anschluss liefert 5 V / 500 mA, ideal zum Laden von Smartphones, Tablets oder anderen kleinen Geräten.

Was tun, wenn der Alarm 'Batterie schwach' ertönt?

Der Alarm zeigt an, dass die Batterie einen niedrigen Stand erreicht hat (10,5 V). Starten Sie den Automotor, um die Batterie aufzuladen, oder reduzieren Sie die Last. Wenn die Spannung weiter sinkt, schaltet sich der Wechselrichter automatisch ab.

Ist der Wechselrichter wasserdicht oder feuchtigkeitsbeständig?

Nein, er muss in einer trockenen, belüfteten Umgebung ohne Wasser, Öl und direkte Hitze installiert werden. Nicht Regen oder Feuchtigkeit aussetzen.

Wie reinige ich den Wechselrichter?

Verwenden Sie ein trockenes Tuch zur Reinigung. Verwenden Sie niemals Lösungsmittel, Scheuermittel oder Flüssigkeiten. Vor der Reinigung vom Netz trennen.

Erzeugt der Wechselrichter eine reine Sinuswelle?

Nein, dieses Modell liefert eine modifizierte Sinuswelle. Dies ist für die meisten einfachen elektronischen Geräte geeignet, aber möglicherweise nicht für empfindliche Geräte wie Pumpen oder einige Ladegeräte.

BEDIENUNGSANLEITUNG INV300WU12F HQ

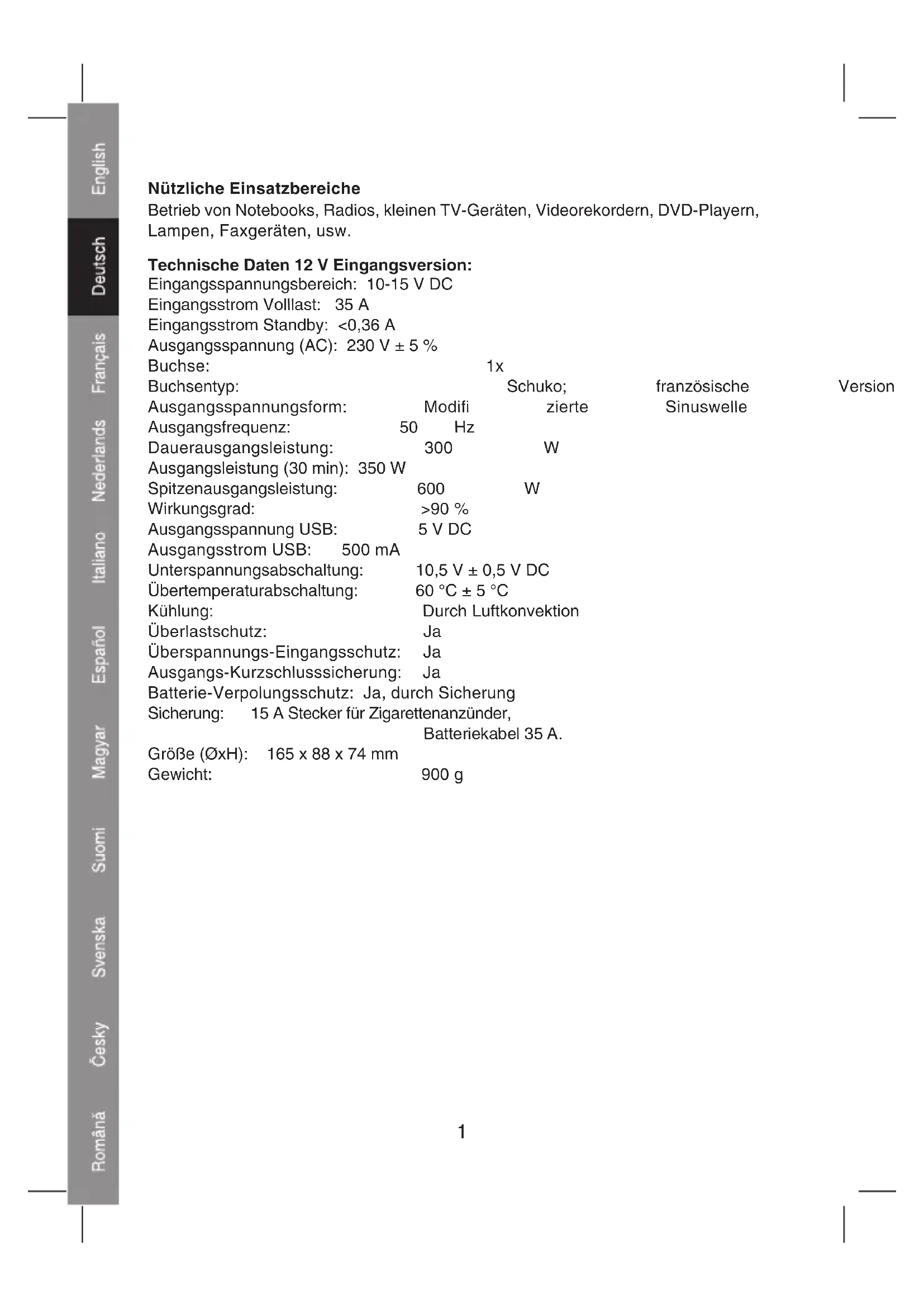

Nützliche Einsatzbereiche

Betrieb von Notebooks, Radios, kleinen TV-Geräten, Videorekordern, DVD-Playern, Lampen, Faxgeräten, usw.

Technische Daten 12 V Eingangsversion:

Eingangsspannungsbereich: 10-15 V DC

Eingangsstrom Volllast: 35 A

Eingangsstrom Standby: <0,36 A

Ausgangsspannung (AC): 230 V ± 5 %

Buchse: 1x

Buchsentyp: Schuko; französische Ausgangsspannungsform: Modifi zierte Sinuswelle

Ausgangsfrequenz: 50 Hz

Dauerausgangsleistung: 300 W

Ausgangsleistung (30 min): 350 W

Spitzenausgangsleistung: 600 W

Wirkungsgrad: >90 %

Ausgangsspannung USB: 5 V DC

Ausgangsstrom USB: 500 mA

Unterspannungsabschaltung: 10,5 V ± 0,5 V DC

Übertemperaturabschaltung: 60 °C ± 5 °C

Kühlung: Durch Luftkonvektion

Überlastschutz: Ja

Überspannungs-Eingangsschutz: Ja

Ausgangs-Kurzschlusssicherung: Ja

Batterie-Verpolungsschutz: Ja, durch Sicherung

Sicherung: 15 A Stecker für Zigarettenanzünder, Batteriekabel 35 A.

Größe (∅xH): 165 x 88 x 74 mm

Gewicht: 900 g

Technische Daten 24 V Eingangsversion

Eingangsspannungsbereich: 20-30 V DC

Eingangsstrom Volllast: 15 A

Eingangsstrom Standby: <0,2 A

Ausgangsspannung (AC): 230 V ± 5 %

Buchse: 1x

Buchsentyp: Schuko; französische

Ausgangsspannungsform: Sinuswelle

Ausgangsfrequenz: 50 Hz

Dauerausgangsleistung: 300 W

Ausgangsleistung (30 Min): 350 W

Spitzenausgangsleistung: 600 W

Wirkungsgrad: >90 %

Ausgangsspannung USB: 5 V DC

Ausgangsstrom USB: 500 mA

Unterspannungsabschaltung: 21 V ± 0,8 V DC

Übertemperaturabschaltung: 60 °C ± 5 °C

Kühlung: Durch Luftkonvektion

Überlastschutz: Ja

Überspannungs-Eingangsschutz: Ja

Ausgangs-Kurzschlusssicherung: Ja

Batterie-Verpolungsschutz: Ja, durch Sicherung

Sicherung: 10 A Stecker für Zigarettenanzünder, Batteriekabel 20 A.

Größe (∅xH): 165 x 88 x 74 mm

Gewicht: 900 g

Betriebsanweisung:

1.

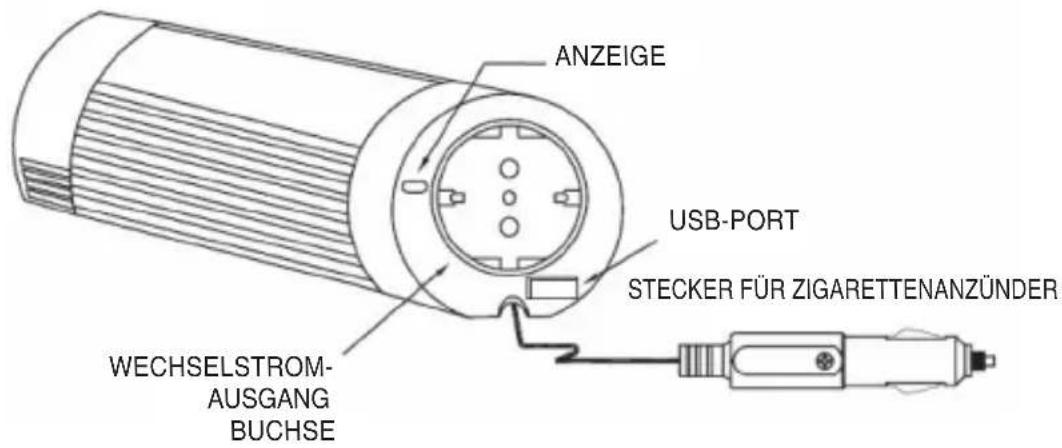

ANZEIGE USB-PORT STECKER FÜR ZIGARETTENANZÜNDER WECHSELSTROM- AUSGANG BUCHSE

2.

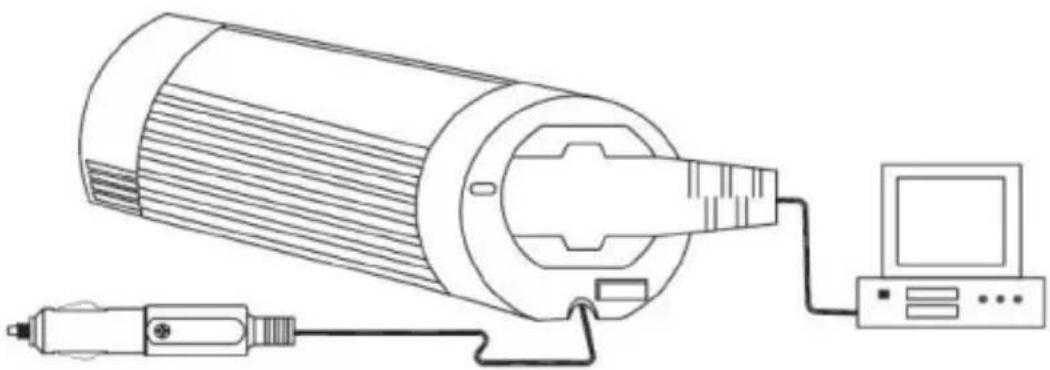

Wenn das Gerät für einen längeren Zeitraum verwendet wird, ist es empfehlenswert, den Motor des Autos laufen zu lassen, damit die Batterie nicht vollständig entladen wird. Wenn der Alarm für einen niedrigen Batteriestand ausgelöst wird, starten Sie den Motor des Fahrzeugs, um den Wechselrichter und (Unterspannungsalarm) die angeschlossenen Geräte auch weiterhin nutzen zu können.

Stellen Sie sicher, dass der maximale Leistung der angeschlossenen Geräte die Ausgangsleistung dieses Wechselrichters nicht überschreitet (300 W dauerhaft, 350 W für max. 30 Minuten)

3.

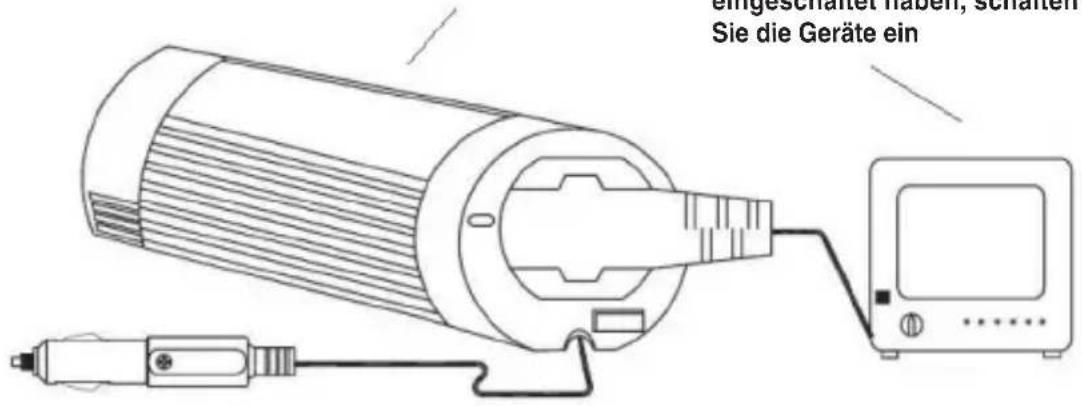

Schalten Sie zuerst den Wechselrichter ein;

Wenn Sie den Wechselrichter eingeschaltet haben, schalten Sie die Geräte ein

engeschafter haben, schalten Sie die Geräte ein

Stellen Sie immer sicher, dass Sie zuerst die Stromversorgung des Wechselrichters einschalten, bevor Sie die Stromversorgung der angeschlossenen Geräte einschalten.

4.

Max. 35 A (12 V Version) Max. 15 A (24 V Version)

Wenn der Wechselrichter und die Stromanzeige nicht funktionieren, der Strom aber eingeschaltet ist, prüfen Sie die Sicherung im Zigarettenanzünderstecker. Wenn die Sicherung durchgebrannt ist, tauschen Sie diese durch eine Sicherung des gleichen Typs aus.

5.

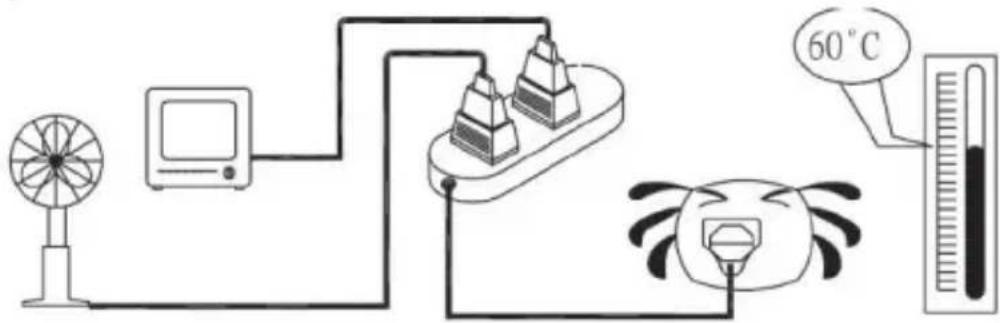

Wenn die gesamte Wattzahl der angeschlossenen Geräte die Ausgangsleistung des Wechselrichters überschreitet, oder wenn der Wechselrichter für lange Zeit in Betrieb ist und die Temperatur 60 °C erreicht, wird der Wechselrichter durch eine Schutzschaltung abgeschaltet.

6.

LED-Anzeige

• Bei normaler Anwendung: LED ist grün
• Überlast / Übertemperatur: LED ist rot und blinkt

7.

Der eingebaute USB-Anschluss macht diesen Wechselrichter vielseitig einsetzbar, so dass er das Aufl aden und den Betrieb von USB-Geräten ermöglicht!

Fehlersuche

Wenn der Wechselrichter nicht ordnungsgemäß funktioniert, kann das mehrere mögliche Ursachen haben:

1) Schlechter Kontakt

- Reinigen Sie die Kontaktteile gründlich

2) Die Stromversorgung des Wechselrichters ist nicht gewährleistet

- Prüfen Sie die Sicherung im Auto und tauschen Sie defekte Sicherungen aus

- Prüfen Sie die Anschlussdrähte

3) Sicherung ist durchgebrannt

• Die Sicherung befi ndet sich im DC Zigarettenanzünderstecker. Tauschen Sie die Sicherung durch eine Sicherung des gleichen Typs aus

4) AC Ausgang wurde durch eine Überlast abgeschaltet

- Stellen Sie sicher, dass die Dauerlast der angeschlossenen Geräte 100 Watt nicht überschreitet

5) AC Ausgang wurde durch eine Überhitzung abgeschaltet

- Bei starker Belastung über längere Zeiträume wird der Wechselrichter die Ausgangsspannung abschalten, um einen Schaden aufgrund einer Überhitzung zu verhindern. Wenn das passiert, gehen Sie bitte wie folgt vor:

(A) Schalten Sie den Netzschalter des Wechselrichters aus

(B) Verringern Sie die Belastung des Wechselrichters, d. h. stecken Sie einige der angeschlossenen Geräte aus oder warten Sie, bis sich der Wechselrichter abgekühlt hat.

(C) Schalten Sie den Netzschalter des Wechselrichters ein

6) Abschaltung bei niedrigem Batteriestand

- Laden Sie die Batterie auf und setzen Sie den (Unterspannungsabschaltung) Betrieb fort.

Achtung!

Verwenden Sie den Wechselrichter immer in eine Umgebung, die:

1. Gut belüftet ist
2. Keinem direkten Sonnenlicht oder einer Wärmequelle ausgesetzt ist
3. Außer Reichweite von Kindern ist
4. Nicht in der Nähe von Wasser, Feuchtigkeit, Öl oder Schmiermittel ist
5. Nicht in der Nähe entfl ammbarer Substanzen ist

KONFORMITÄTSERKLÄRUNG

Wir,

Nedis B.V.

De Tweeling 28

erklären hiermit unter unserer Verantwortung, dass das Produkt;

Markenname: HQ

Modell: HQ-INV300WU-12, HQ-INV300WU-24

Beschreibung: 300 Watt Wechselrichter mit USB Ausgang

mit den folgenden Normen konform ist;

e-Mark (72/245/CEE, 2006/28/CE): e13*72/245*2006/28*3948*00

EMC (89/336/EEC):

EN 61000-6-3:2001 / EN 61000-6-1:2001

Gemäß dieser Vorschrift ist es erlaubt, dieses Produkt in allen Ländern der Europäischen Gemeinschaft & der Europäischen Freihandelszone zu verwenden.

Nedis BV ist nicht verantwortlich für die Anwendung des Produkts außerhalb von Ländern der Europäischen Gemeinschaft & EFTA.

's-Hertogenbosch, 17.08.2007

Frau J. Gilad

Einkaufsleiterin

Sicherheitsvorkehrungen:

Um das Risiko eines elektrischen Schlags zu verringern, sollte dieses Produkt AUSSCHLIESSLICH von einem autorisierten Techniker geöffnet werden, wenn eine Reparatur erforderlich ist. Trennen Sie das Produkt vom Stromnetz und anderen

Geräten, wenn ein Problem auftreten sollte.

Wartung:

Nur mit einem trockenen Tuch säubern. Keine Lösungsmittel oder Schleifmittel verwenden.

Garantie:

Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifi kationen des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind.

Allgemein:

Design und technische Daten können ohne vorherige Ankündigung geändert werden.

Alle Logos, Marken und Produktnamen sind Warenzeichen oder registrierte Warenzeichen ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.

Achtung:

Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass die verwendeten elektrischen und elektronischen Produkte nicht im allgemeinen Haushaltsmüll entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung.

Copyright ©

HQ

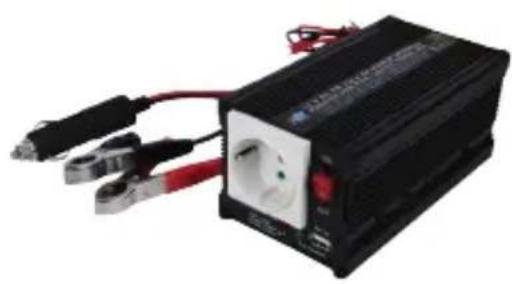

HQ-INV300WU-12
