Producttype	Elektrische omvormer
Merk	HQ
Model	PURE1KW24
Continu uitgangsvermogen	1000 W (24 V model)
Piekuitgangsvermogen (10 min)	1800 W
Nominale ingangsspanning	24 V DC
Uitgangsspanning	230 V AC, +/- 3 %
Uitgangsfrequentie	50 Hz
Golfvorm	Zuivere sinusgolf
Totale harmonische vervorming	3 %
Rendement	Tot 85%
Afmetingen (L x B x H)	415 x 283 x 100 mm
Gewicht	5,75 kg
Max. ingangsstroom	100 A
Ingangsspanningsbereik	21,4 V ~ 33 V
Laagspanningsalarm	21,4 V (uitschakeling bij 20 V)
Beveiligingen	Onderspanning, overspanning, overbelasting, kortsluiting, oververhitting
Reset	Automatisch voor spanning en oververhitting, handmatig voor overbelasting en kortsluiting
Afstandsbedieningsconnector	Ja (optioneel RC-15)
Ventilatie	Koelventilator
Onderhoud	Reinig met een droge doek; gebruik geen oplosmiddelen
Veiligheid	Niet blootstellen aan water of vocht; loskoppelen voor onderhoud
Normen	EN60950-1, EMC EN55022 Klasse B
Onderdelen	Interne zekering vervangbaar door een professional; optionele afstandsbediening
Garantie	De garantie vervalt bij wijziging of onjuist gebruik

Veelgestelde vragen - PURE1KW24 HQ

Welk type batterij kan ik gebruiken met de PURE1KW24 omvormer?

De omvormer werkt met een 24 V DC accu (bereik 21,4 V - 33 V). Gebruik een lood- of lithiumaccu die geschikt is voor het vermogen. Zorg ervoor dat de maximale stroom niet hoger is dan 100 A.

Hoe installeer ik de omvormer in een voertuig?

Bevestig de omvormer op een stevige, geventileerde oppervlakte, beschermd tegen vocht. Sluit eerst de negatieve kabel aan op de witte aansluiting, plaats vervolgens een DC zekering aan de positieve kant binnen 45 cm van de batterij. Sluit de positieve kabel aan. Verbind de aardingsklem met het chassis van het voertuig.

Wat te doen als het oranje lampje brandt?

Het oranje lampje geeft een lage accuspanning aan (onder 21,4 V) of oververhitting. Schakel de omvormer uit, controleer de ventilatie en wacht 5 tot 10 minuten voordat u opnieuw opstart. Als de spanning te laag is, laad dan de accu op.

Kan ik een koelkast aansluiten op de omvormer?

Ja, maar controleer of het startvermogen van de koelkast niet hoger is dan het piekvermogen van de omvormer (1800 W). Motoren hebben vaak 3 tot 5 keer hun nominale vermogen nodig bij het opstarten.

Hoe weet ik of de accu voldoende is opgeladen?

De omvormer geeft een alarm wanneer de spanning onder 21,4 V daalt (24 V model) en schakelt automatisch uit bij 20 V. Gebruik een voltmeter om de accuspanning te controleren voor gebruik.

De omvormer maakt een piepend geluid, wat moet ik doen?

Een pieptoon duidt op overbelasting of onderspanning. Schakel het apparaat uit, koppel de aangesloten apparatuur los en controleer de accu. Als het probleem aanhoudt, verminder dan de belasting of vervang de accu.

Welke kabeldoorsnede gebruiken voor de accu-aansluiting?

Gebruik voor het 1000 W model een kabel met een minimale doorsnede van 35 mm². Raadpleeg de tabel in de handleiding voor andere vermogens. Draai de aansluitingen goed vast.

Kan ik de omvormer buitenshuis gebruiken?

De omvormer moet op een droge en schone plaats worden geïnstalleerd. Stel het niet bloot aan regen of vocht. Gebruik het in een geventileerde ruimte, beschermd tegen weersinvloeden.

Hoe onderhoud ik de omvormer?

Koppel de omvormer los voor het schoonmaken. Reinig de behuizing met een droge doek. Gebruik geen oplosmiddelen of schurende middelen. Controleer regelmatig de ventilatieopeningen om verstopping te voorkomen.

Wat te doen bij kortsluiting?

De omvormer schakelt automatisch uit. Koppel alle apparaten los, reset handmatig (AAN/UIT-schakelaar) nadat u de fout hebt geïdentificeerd en verholpen. Als het probleem aanhoudt, raadpleeg dan een technicus.

GEBRUIKSAANWIJZING PURE1KW24 HQ

GEBRUIKSAANWIJZING (p. 24)

PURE SINUSOMVORMER

MANUALE (p. 32)

INVERTER AD ONDA SINUSOIDALE

PURA

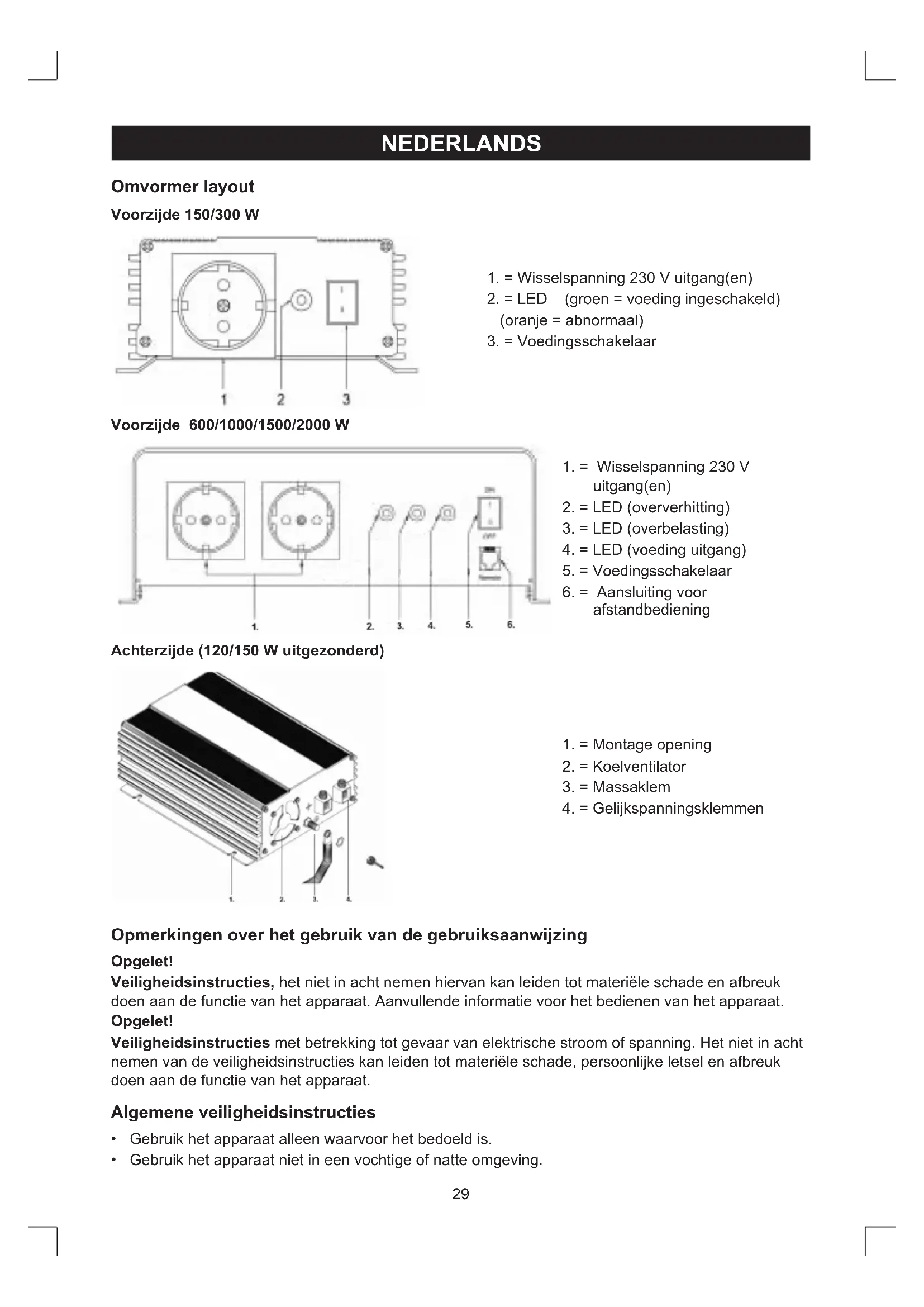

Voorzijde 600/1000/1500/2000 W

1. = Wisselspanning 230 V uitgang(en)
2. = LED (groen = voeding ingeschakeld)
   (oranje = abnormaal)
3. = Voedingssschakelaar

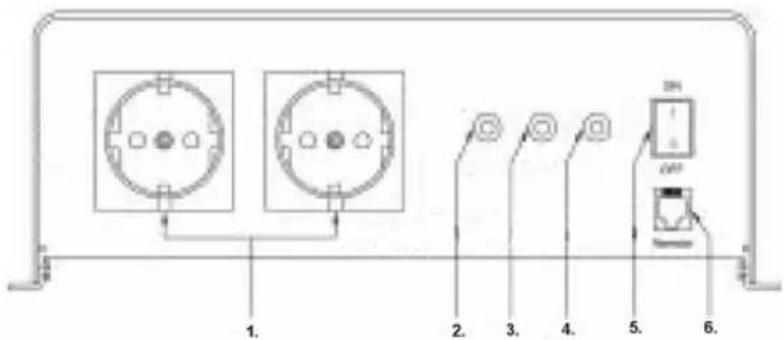

Achterzijde (120/150 Wuit gezonderd)

1. = Wisselspanning 230 Vuitgang(en)
2. = LED (oververhitting)
3. = LED (overbelasting)
4. = LED (voeding uitgang)
5. = Voedingssschakelaar
6. = Aansluiting voor afstandbediening

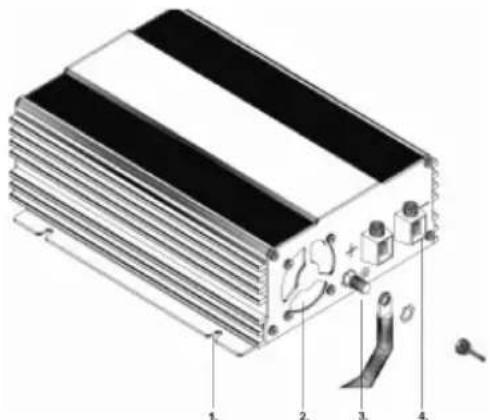

1. = Montage opening
2. = Koelventilator
3. = Massaklem
4. = Gelijkspanningsklemmen

Opmerkingen over het gebruik van de gebruiksaanwijzing

Opgelet!

Veiligheidsinstructures, het Niet in acht nemen hiervan kan leiden tot materiele schade en afbreuk doen aan de functie van het apparaat. Aanvullende informatie voor het bedieren van het apparaat.

Opgelet!

Veiligheidsinstructies met betrekking tot gevaar van elektrische stroom of spanning. Het Niet in acht nemen van de veiligheidsinstructies kan leiden tot materièle schade, persoonlijke letsel en afbreuk doen aan de functie van het apparaat.

Algemene veiligheidsinstructies

• Gebruik het apparaat alleen waar voor het bedoeld is.

• Gebruik het apparaat Niet in een vochtige of natte omgeving.

• Gebruik het apparaat Niet in gebieden die potentieel explosief zijn.

• Onderhoud en reparations mogen alleen worden uitgevoerd door gekwalificeerd personeel die vertrouwd zijn met de risico's en de relevante regelgevingen

Veiligheid bij het installereren van het apparatusat

Zorg ervoor dat het apparaat een stevige ondergrond heeft. Het apparaat moet op een zodanige wijze worden opgesteld en vastgezet dat het Niet kan Kantelen of vallen.
- Neem de nodige voorzorgsmaatregelen om ervoor te zorgen dat kinderen de werkking Niet hunnen verstoren. Er hunnen zich gevaarlijke situatuies voordoen die door kinderen nichtijdig worden herkend!
- Stel het apparaat Niet bloot aan een warmtebron (zoals direct zonlicht of een verwarming). Vermijd op deze manier extra verwarming van het apparaat.

Voor installment op boten

• Als elektrische apparaten op boten nicht correct zijn geinstalleerd, kan schade door corrosie optreden. Laat de omvormer installereren door een gespecialiseerde elektricien.

Elektrische kabels

• Als kabels door metalen wanden of andere muren met scherpe randen moeten worden gevoerd, gebruik dan buizen of doorvoerisolatoren om schade te voorkomen.
• Leg geen losliggende of gebogen kabels naast elektrisch geleidend materiaal (metaal).
  Trek Niet aan de kabels.
  Leg de 230 V voedingskabel en de 12/24 V gelijkspanningskabel Niet indezelfde buis.
• Bevestig de kabels goed.
  Leg de voedingskabel zodenig dat er nicht over gestruikeld kan worden of beschadigd kan raken.
• Gebruik het apparaat alleen als u zeker bent dat de behuizing en de kabels nicht beschadigd zijn.
  Zorg ervoor dat de luchtinlaten en -uitlaten van het apparaat Niet zich afgedekt.
  Zorg voor goede ventilatie.
• Sluit de 230 V uitgang van de omvormer Niet aan op een andere 230 V bron.
  Zelfs nadat de zekering in werkig is getreden, blijven delen van de omvormer onder spanning staan.
• Ontkoppel de voeding altijd bij het werken aan het apparaat.

Correct gebruik

De zuivere sinusvormige omvormers zetten 12V of 24V gelijkspanning om maar een 230V wisselspanning met een freiuentie van 50Hz .

Let op!

Het omkeren van de polariteit bij het aansluten van de accukabels kan de omvormer beschadigen. Gebruik de omvormer Niet met elektrische systemen met een positieve aardig.

Met zich lage gewicht en compacte ontwerp, kan de omvormer eenvoudig in kampeerwagens, commerciele voertuigen, of motor- en zeiljachten worden geinstalleerd.

De uitgangsspanning kommt overeen met de norm van de contactdoos (zuivere sinus-spanning)
Let op de waarden voor constante uitgangsvermogen en uitgangspiekvermogen (voor een maximum van 10 minutes), zoals aangegeven in de "Technische gegevens".

Sluit nooit apparaten aan die een hoger vermogen vragen.

Opmerking

Let op bij het aansluiten van apparaten met een elektrische aandrijving (zoals boormachines en koelkasten), dat zij vaak meer vermogen nodig hebben dan op het typeplaatje staat vermeld.

Instructies voor installmentie

Bij het selecteren van de locatie van installmentie, neem de volgende instructies in acht:

• De omvormer kan zowel horizontal als verticaal worden geinstalleerd.
• De omvormer要去en geinstalleerd in een droge en schone ruimte waar de omvormer Niet is blootgesteld aan vochtigheid.
• Zorg ervoor dat de ruimte goed geventileerd worden. Indien geinstalleerd in een woning, zorg voor een goede ventilatie. Houd een ruimte van ten minste 10 cm rond de omvormer vrij.
• De luchtinlaat aan de onderkant van de omvormer en de luchtuitlaat aan dechterzijde mogen Niet worden geblokkeerd.
• De installationondergrund moet vlak en voldoende stevig+zijn. In het geval dat de omvormer worden geinstalleerd in een voertuig of boot, moet het worden aangesloten op het chassis (massa). Let op de vereiste kabeldoorsnede (zie tabel).

1. Leg de flexibele aansluitkabel (plus en min) van de accu waar de aansluitende polen van de omvormer.

Let op!

Zorg ervoor dat de polen Niet worden verwisseld! Omgekeerde polariteit za de interne zekeringen opblazen. Het verrangen van de zekeringen要去 door experts worden uitgevoerd!

1. Sluit de kabel aan op de klem.
2. Sluit eerst de negatieve kabel op de witte negatieve pool aan.
3. Installeer een gelijkstroomzekering of een gelijkstroomonderbreker in de positieve zijde van het circuit, op maximaal 18 centimeter vanaf de accu.
4. Sluit de positieve kabel aan op de rode plusklem.

Let op!

Om de geintegreerde rest stroomgesturde beveiligingsinrichting van de omvormers goed te kuren latent werken要去 de massaklem van de omvormer elektrisch worden verbonden met het chassis van het voertuig of de boot.

1. Leg de flexible massakabel vanaf het massapunt van het voertuig maar de massaklem van de omvormer.
2. Sluit de aardkabel aan de chassisisklem.

Let op!

Het omkeren van de polariteit bij het aansluiten van de accukabels kan de omvormer beschadigen. Gebruik de omvormer Niet met elektrische systemen met een positieve aarding.

De omvormer gebruiken

120/150/300/600 W modellen:

Sluit altijd slechts een verbruikstoestel aan op het 230 V stopcontact aan de voorzijde van het apparatus.

>600 W modellen:

Sluit alg i maxaal wee verbruikstoestellen aan op ieder van de 230 V stopcontacten, aan de voorzijde van het apparaat.

Inschakelen

De bediening worden gedaan met de AAN/UIT-schakelaar op de voorkant van de omvormer. In de schakelmodus AAN za de controle-LED "Voeding" oplichten.

Defecten

120/150/300W

Als de accuspanning onder 10,7 V (12 V modellen) of 21,4 V (24 V modellen) komt, worden de LED orangje. Dit zal ook geleuren wanner de omvormer oververhit is.

De omvormer schakelt automatisch uit wanneer de accuspanning daalt tot 10V (voor 12 V modellen) of 20V (voor de 24V modellen).

1. Als dit gebeurt, schakel de omvormer UIT.
2. Zorg ervoor dat de omvormer voldoende worden geventileerd.
3. Wacht ongeveer 5 - 10 minutes, en schakel alleen de omvormer aan.

600/1000/1500/2000 W

Als de.accuspanning onder 10,7 V (12 V modellen) of 21,4 V (24 V modellen)komt te vallen,zal de contro-LED "OVERBELASTING" oplichten en zal een geluidssignaal worden afgegeven. De omvormer schakelt automatisch uit wanner de accuspanning daalt tot 10V (voor 12 V modellen) of 20V (voor de 24V modellen).

Als het apparaat oververhit raakt, za de omvormer uitschakelen en de controle-LED

"OVERVERHITTING" zal oplichten.

1. Als dit gebeurt, schakel de omvormer UIT.
2. Zorg ervoor dat de omvormer voldoende worden geventileerd.
3. Wacht ongeveer 5 - 10 minutes, en schakel alleen de omvormer aan.

Als de omvormer voor langere perioden bij een hoge belasting gebruikt worden, moet u aandacht besteden aan de spanning van de accu. Als de spanning Niet genoeg is, laad dan onmiddelijk de batterij op of verwang deze.

Er is op het voorpaneel van de 1500 W en 2000 W een modulaire aansluiting aanwezig voor een afstandsbediening, en bij de 600 W (optioneel) en 1000 W is deze op de bodemplaat aanwezig.

Specifications:

Nominale ingangsspanning	12 V gelijkspanning	24 V gelijkspanning
Constante uitgangsvermogen	600 W
Piek uitgangsvermogen (voer een maximum van 10 minutes)	1000 W (650 W)
Maximale ingangsstroom	80A	40A
Uitgangsspanning 230V wisselspanning +/- 3%
Uitgangsfrequentie 50 Hz
Uitgangsgolfvorm Zuivere sinusgolf
Totale harmonische verrorming 3%
Onbelaste stroom <0,8 A <0,6 A
Bereik ingangsspanning 10,7 V ~ 16,5 V	21,4 V ~ 33 V
Onderspanningalarm 10,7 V 21,4 V
Onderspannunguitschakeling 10 V 20 V
Rendement tot 85%
Afmetingen (L x B x H) 280 x 236 x 83 mm
Gewicht 2,46 Kg
Afstandbediening	RC-15 (Optioneel)
GFCI	Optioneel
Veiligheidscertificering	EN60950-1:
EMC	EN55022: Klasse B EN55024: EN61000-3-2: EN61000-3-3:
E-keurmerk	10R-02 3659
Bescherming:	Reset-modus
* Ingang laagspanning	Automatisch
* Ingang overspanning	Automatisch
* Battery bjna leeg alarm	Automatisch
* Oververhitting	Automatisch
* Overbelasting	Handmatig
* Kortsluiting	Handmatig

Zuivere sinus 1000 Wserie

Nominale ingangsspanning 12 V gelijkspanning	24 V gelijkspanning
Constante uitgangsvermogen 1000 W
Piek uitgangsvermogen (voor een maximum van 10 minutes)	2000 W (1200 W)
Maximale ingangsstroom 160 A 80 A
Uitgangsspanning 230V wisselspanning +/- 3%
Uitgangsfrequentie 50 Hz
Uitgangsgolfvorm Zuivere sinus golf
Totale harmonische verrorming 3%
Onbelaste stroom <1,2 A <0,8 A
Bereik ingangsspanning 10,7 V ~ 16,5 V 21,4 V	V ~ 33 V
Onderspanningalarm	10,7 V 21,4 V
Onderspanninguitschakeling	10 V	20 V
Rendement tot	85%
Afmetingen (L x B x H) 395 x 236 x 83 mm
Gewicht	4 Kg
Afstandbediening	RC-15 (Optioneel)
GFCI	Optioneel
Veiligheidscertificering	EN60950-1:
EMC	EN55022: Klasse BEN55024:EN61000-3-2:EN61000-3-3:
E-keurmerk	10R-02 9726
Bescherming:	Reset-modus
* Ingang laagspanning	Automatisch
* Ingang overspanning	Automatisch
* Battery bijna leeg alarm	Automatisch
* Oververhitting	Automatisch
* Overbelasting	Handmatig
* Kortsluiting	Handmatig

Zuivere sinus 1500 Wserie

Nominale ingangsspanning 12 V gelijkspanning	24 V gelijkspanning
Constante uitgangsvermogen 1500 W
Piek uitgangsvermogen(voor een maximum van 10 minutes)	3000 W(1800 W)
Maximale ingangsstroom 200 A 100 A
Uitgangsspanning 230V wisselspanning +/- 3%
Uitgangsfrequentie 50 Hz
Uitgangsgolfvorm Zuivere sinusgolf
Totale harmonische verrorming 3%
Onbelaste stroom <1,6 A <1 A
Bereik ingangsspanning 10,7 V ~ 16,5 V 21,4 V ~ 33 V
Onderspanningalarm 10,7 V 21,4 V
Onderspannunguitschakeling 10 V	20 V
Rendement tot	85%
Afmetingen (L x B x H)	415 x 283 x 100 mm
Gewicht	5,75 Kg
Afstandbediening	RC-15 (Optioneel)
GFCI	Optioneel
Veiligheidscertificering	EN60950-1:
EMC	EN55022: Klasse BEN55024:EN61000-3-2:EN61000-3-3:
E-keurmerk	10R-02 9594
Bescherming:* Ingang laagspanning.........	Reset-modusAutomatisch
* Ingang overspanning..........	Automatisch
* Battery bijna leeg alarm.........	Automatisch
* Oververhitting..........	Automatisch
* Overbelasting..........	Handmatig
*Kortsluiting..........	Handmatig

Zuivere sinus 2000 Wserie

Nominale ingangsspanning 12 V gelijkspanning	24 V gelijkspanning
Constante uitgangsvermögen 2000 W
Piek uitgangsvermögen (voir een maximum van 10 minutes)	4000 W (2200 W)
Maximale ingangsstroom 240 A 120 A
Uitgangsspanning 230V wisselspanning +/- 3%
Uitgangsfrequentie 50 Hz
Uitgangsgolfvorm Zuivere sinus golf
Totale harmonische verrorming 3%
Onbelaste stroom <1,6 A <1 A
Bereik ingangsspanning 10,7 V ~ 16,5 V 21,4	V ~ 33 V
Onderspanningalarm 10,7 V 21,4 V
Onderspannunguitschakeling 10 V	20 V
Rendement tot	85%
Afmetingen (L x B x H)	415 x 283 x 100 mm
Gewicht 5,9 Kg
Afstandbediening RC-15 (Optioneel)
GFCI Optioneel
Veiligheidscertificering EN60950-1:
EMC	EN55022: Klasse B EN55024: EN61000-3-2: EN61000-3-3:
E-keurmerk	10R-02 9594
Bescherming:	Reset-modus
* Ingang laagspanning	Automatisch
* Ingang overspanning	Automatisch
* Battery bijna leeg alarm	Automatisch
* Oververhitting	Automatisch
* Overbelasting	Handmatig
* Kortsluiting	Handmatig

Veiligheidsvoorzorgsmaatregelen:

Om het risico op elektrische schokken te voorkomen mag dit product ALLEEN worden geopend door een erkende technicus wanner er onderhoud nodig is. Koppel het product los van de elektrische voeding en

van andere apparatuur als zich problemen voordoen. Stel het product Niet bloot aan water of vocht.

Onderhoud:

Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie:

Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens vervalt daardoor de garantie.

Algemeen:

Wijziging van ontwerp en specificaties zonder voorafgaande mededeling onder Voorbehoud.

Alle logo's, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend.

Bewaar deze gebruiksaanwijzing voor latere raadpleging.

Let op:

Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en elektronische producten Niet met het gewone huisafval verwijderdogens worden. Voor dit soort producten zijn er speciale inzamelingspunten.

ITALIANO

Bruge vekselretteren

120/150/300/600W modeller:

Omschrijving: PURE SINUSOMVORMER
