BRUGSANVISNING PURE1KW24 HQ

Installationsanvisningar

Sakerhetsanvisningar:

1. = AC 230V udgang(e)
2. = LED (for hoj temperature)
3. = LED (for høj belastning)
4. = LED (udgangseffekt)
5. = Afbryder
6. = Stik til fjernbetjening

Bemærkninger til brug af instruktionsvejledningen

Forsigtig!

Sikkerhedsvejledning, hvis davon vejledning ikke følges kan det medfrole alvorlig skade på materiale eller forringe enhedens Funktion. Ekstra information til betjening af enheden.

Forsigtig!

Sikkerhedsvejledning i forbindelse med fare fra elektrisk strøm eller spænding. Hvis这部分 vejledning ikke følges kan det medføre alvorlig skade på materiale eller personskade, eller forringe enhedens Funktion.

Grundlaeggende sikkerhedsvejledninger

• Brug kun encheden som pataenk.
• Brug/DD: enheden i fugtige ell er vade miljoer.
• Brug ikke encheden i områder hvor der er potentielle eksplosionsfarer.
• Vedligeholdelse og reparationsarbejde mä kun udføres af kvalificeret personale, som erbekend med de omfattede risicier og de relevante reglementer

Sikkerhed under installation af eheden

• Sorg for at eheden star pa et fast underlag. Enheden skal opsættes og fastgøres sa den ikke kan falde ned.
• Tag de fornødne forholdsregler for at undgå at børnkommen i forstyrrer enhedens drift. Der kan opsta farlige situationer, som børn ikke opfatter!
• Udsæt ikke encheden for varmekilder (som direkte sollys eller varme). Undgå ekstra opvarmning af enchedenalandes.

• Hvis elektriske encheder ikke er korrekt installererede på bade, kan der opstå skade fra tæring. Føvkselretteren installereret af en autoriseret elektriker.

Elektriske kabler

• Hvis kablerne skal gå gennem metalvægge eller andre vægge med skarpe kanter, skal der bruges rør eller kabelbøsninger til at forhindre skade.
• Laeg ikkelsellerbojede kablerved sidenaftelektrisk ledende materiale (metal).
• Træk jegke i kablerne.
• Laeg/DD: 230V strvmkablet og 12/24 V DC kablet i det samme r.
• Fastgorkablerne korrekt.
• Laeg kablerne sá de/DDke traedes pà ellr pà,anden mâde beskadiges.
• Betjen kun encheden hvis du er sikker pa at kabinettet og kablerne ikke er beskadige.
• Sorg for at enchedens luftindtag/DD er tildekkede.
• Sorg for god ventilation.
• Tilslut不解 230 V udgangen til vekselretteren til en,anden 230 V kilde.
• Selv after sikringsudloserne, er dele af vekselretteren stadig strmforende.
• Afbryd altid strømforsyningen nár der arbejdes pa encheden.

Korrektbrug

Aegte sinusbølge vekselrettere omdanner 12 V eller 24V jævnström til en 230V vekselström ved en frekvens på 50Hz .

Advarsel!

Omvendt polaritet for batteriets kabler kan beskadige vekselretteren. Brug/DDKE Vekselretteren med elektriske systemer der bruger positiv jording.

Med dets lave vægt og kompakte design kan vekselretteren let installereres i campingvogne, på commercienne køretøjer eller motor- og sejlbåde.

Udgangsspaendingen svarer til standard for stik (aegte sinusspaending)

Observer venligst værderne for konstant udgangseffekt og spids udgangseffekt (i maksimum 10 minutter) som angivet i afsnittel "Tekniske data".

Tilslut aldrig enheder som har et større strømbehov.

Bemaerk

Bemerk at nár du tilslutter eheder med et elektrisk drev (sasom handboremaskiner og koleskabe), at de ofte har brug for mere strøm en hvad der er angivet pa mærkepladen.

Installationsvejledninger

Nár installationsplaceringen vælges, skal de følgende vegledninger observeres:

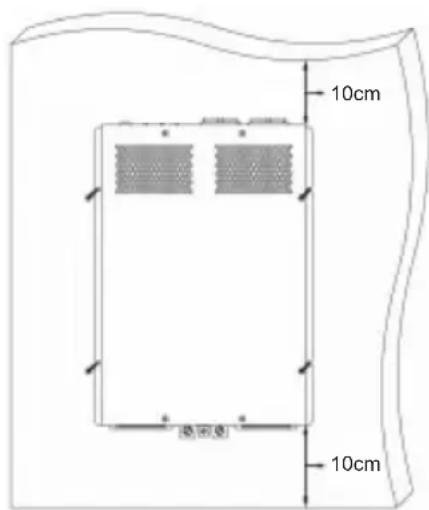

• Installation af vekselretteren kan udføre horisontalt eller vertikalt.
• Vekselretteren skal installereres på er tørt og rent sted, som ikke udsættes for fugtighed.
• Sørg for at stedet er godt ventileret. Hvis den installereres i et kabinet, skal man sikre god ventilation. Hold fri plads pa mindst 10 cm fri rundt om vekselretteren.
• Luftindtaget i bunden af vekselretteren og luftudsugningen pa bagsiden ma ikke blokeres.
• Installationsverfladen skal vare lige og have tilstrækkelig styrke.

I tilfælde af at vekselretteren installereres på køretøjer eller både, skal den forbinds til understellet (jording).

Observer det ndvendige kabel tversnit (se tabel).

Enhede Minimum kabeltykkelse
150W 2.5 mm	2
300W 6.0 mm	2
600W 10.0 mm	2
1000W 35.0 mm	2
2000W 50.0 mm	2

1. Læg det fleksible tilslutningskabel (plus og minus) fra batteriet til tilslutningspolerne på vekselretteren.

Advarsel!

Sorg for at der ici bytes om pa polerne! Omvendt politilslutning vil springe de indvendige sikringer. Sikringer ma kun udskiftes af ekspenter!

1. Forbind kablet og terminalen.
2. Forbind f#rst det negative kabel til den hvide negative terminal.
3. Installer en jegvnsrømssikring eller en jegvnsrøms kredsløbsafbryder i den positive side af kredsløbet inden for 18 tomm er fra batteriet.
4. Tilslut det positive kabel til den rode positive terminal.

Advarsel!

For at vekselretternes integrerede fejlstromsafbryder kan virke korrekt, skal vekselretterens jordforbindelse vaere elektrisk tilsluttet til koretogets eller badens understel.

1. Læg det fleksible jordkabel fra jordpunktet på køretøjet til jordpunktet på vekselretteren.
2. Tilslut jordkablet til understellets terminal.

Advarsel!

Omvendt polaritet for batteriets kabler kan beskadige vekselretteren. Brug ikke vekselretteren med elektriske systemer der bruger positiv jording.

Tilsut altid kun en forbrugerenhed til 230 V fatningen pa forsiden af eheden.

>600W modeller:

Tilsut altid maks. to forbrugerenheder til hvr 230 V fatning pa forsiden af enheden.

Tende

Man tænder med kontakten ON/OFF på forsiden af vekselretteren. Nær kontakten sættes til ON tændes LED kontrollampem "Power".

Funktionsfejl

120/150/300W

Hvis batterispændingen falder under 10,7 V (12V modeller) eller 21,4 V (24V modeller) bliver LED-lampen orange. Dette sker ogss hvis vekselretteren overopheder.

Vekselretteren slukker automatisk i tilfælde af at batterispændingen falder til 10 V (for 12V modeller) erer 20V (for 24V modeller).

1. Hvis dette sker, sluk for vekselretteren.
2. Sorg for at vekselretteren er godt ventileret.
3. Vent i cirka 5 - 10 minutter og sluk på vekselretteren.

600/1000/1500/2000W

Hvis batterispændingen falder under 10,7 V (12V modeller) eller 21,4 V (24V modeller)ændes LED kontrollen "OVERBELASTNING" og et lydsignal afgives. Vekselretteren slukker automatisk i tilfælde af at batterispændingen falder til 10 V (for 12V modeller) eller 20 V (for 24V modeller).

Hvis encheden overopheder, slukker vekselretteren - og "OVER TEMP" LED-lampen taendes.

1. Hvis dette sker, sluk for vekselretteren.
2. Sorg for at vekselretteren er godt ventileret.
3. Vent i cirka 5 - 10 minutter og sluk pa vekselretteren.

Når vekselretteren kores ved hj belastning over længere perioder, skal du være opmærkson pa batteriets spænding. Hvis spændingen ikke er hj nok, skal du oplade batteriet omgående eller udskifte det.

Der findes et modulaert stik til fjernbetjening til 1500W og 2000W pa frontpanelet og til 600W (valgfri) og 1000W pa bundpladen.

Specificationer:

Aegte sinus 120W series

Nominel indgangsspænding 12 V DC 24 V DC
Konstant udgangseffekt 120W
Maksimum indgangsstrøm 15A 7,5A
Udgangsspænding 230V AC +/- 3 %
Udgangsfrekvens 50 Hz
Udgangseffekt bølgeform Ægte sinusbølge
Total harmonisk forværøngning 3 %
Tomgangsstrøm <0,5A <0,3A
Ingangsspændingsområde 10V ~ 16,5V 20V	~ 33V
Lavspændings nedlukning 10 V 20 V
Effektivitet op til	88 %
Dimensioner (L x B x H)	204 x 105 x 30 mm
Vægt	453 g
Sikkerhedscertificering	EN60950-1:
EMC	EN55022: Class B EN55024: EN61000-3-2: EN61000-3-3:
E-Mærke	E13
Beskytteilse:	Nulstillingstilstand
* Lav indgangsspænding	Automatisch
* Høj indgangsspænding	Automatisch
* Alarm til lavt batteri	Automatisch
* Høj temperatur	Automatisch
* Overbelastning	Manuel
* Kortslutting	Manuel

Aegte sinus 150W series

Nominal indgangsspænding 12 V DC 24 V DC
Konstant udgangseffekt 150W
Top udgangseffekt 300W
Maksimum indgangsstrøm 20A 10A
Udgangsspænding 230V AC +/- 3 %
Udgangsfrekvens 50 Hz
Udgangseffekt bolgeform Ægte sinusbølge
Total harmonisk forværøngning 3 %
Tomgangsstrøm <0,8A <0,6A
Ingangsspændingsområde 10,5V ~ 16,5V 21	V ~ 33V
Lavspændingsalarm	10,5V	21V
Lavspændings nedlukning	10 V	20 V
Effektivitet op til	85 %
Dimensioner (L x B x H)	215 x 147 x 66 mm
Vægt	1,28 Kgs
Fjernbetjening	-
GFCI	-
Sikkerhedscertificering	EN60950-1:
EMC	EN55022: Class BEN55024:EN61000-3-2:EN61000-3-3:
E-Mærke	10R-023658
Beskyttelse:	Nulstillingstilstand
* Lav indgangsspænding	Automatak
* Høj indgangsspænding	Automatak
* Alarm til lavt batteri	Automatak
* Høj temperatur	Automatak
* Overbelastning	Manuel
* Kortslutting	Manuel

Aegte sinus 300Wserie

Nominal indgangsspænding 12 V DC 24 V DC
Konstant udgangseffekt 300W
Top udgangseffekt 500W
Maksimum indgangsstrøm 40A 20A
Udgangsspænding 230V AC +/- 3 %
Udgangsfrekvens 50 Hz
Udgangseffekt bølgeform ÅEgte sinusbølge
Total harmonisk forværøngning 3 %
Tomgangsstrøm <0.7A <0.5A
Ingangsspændingsområde 10,5V ~ 16,5V 21	V ~ 33V
Lavspændingsalarm 10,5V 21V
Lavspændings nedlukning 10 V 20 V
Effektivitet op til 88%
Dimensioner (L x B x H)	215 x 147 x 66 mm
Vægt	1,32 Kgs
Fjernbetjening	-
GFCI	-
Sikkerhedscertificering EN60950-1:
EMC	EN55022: Class B EN55024: EN61000-3-2: EN61000-3-3:
E-Mærke	10R-023658
Beskyttelse:	Nulstillingstilstand
* Lav indgangsspænding	Automatak
* Høj indgangsspænding	Automatak
* Alarm til lavt batteri	Automatak
* Høj temperatur	Automatak
* Overbelastning	Manuel
* Kortslutting	Manuel

AEGte sinus 600W series

Nominel indgangsspænding	12 V DC	24 V DC
Konstant udgangseffekt	600 W
Top udgangseffekt (i(Maximum 10 minutter)	1000 W (650 W)
Maksimum indgangsstrøm 40A 20A
Udgangsspænding 230V AC +/- 3%
Udgangsfrekvens 50 Hz
Udgangseffekt bølgeform Ægte sinusbølge
Total harmonisk forværøngning 3%
Tomgangsstrøm <0.8A <0.6A
Ingangsspændingsområde 10,5V ~ 16,5V 21V ~ 33V
Lavspændingsalarm 10,5V 21V
Lavspændings nedlukning 10 V 20 V
Effektivitet op til 85%
Dimensioner (L x B x H)	280 x 236 x 83 mm
Vægt	1,32 Kgs
Fjernbetjening RC-15 (valgfri)
GFCI	valgfri
Sikkerhedscertificering EN60950-1:
EMC	EN55022: Class B EN55024: EN61000-3-2: EN61000-3-3:
E-Mærke	10R-02 3659
Beskyttdse:	Nulstillingstilstand
* Lav indgangsspænding	Automatak
* Høj indgangsspænding	Automatak
* Alarm til lavt batteri	Automatak
* Høj temperatur	Automatak
* Overbelastning	Manuel
* Kortslutting	Manuel

Aegte sinus 1000W series

Nominel indgangsspænding 12 V DC 24 V DC
Konstant udgangseffekt 1000 W
Top udgangseffekt (i maksimum 10 minutter)	2000 W (1200 W)
Maksimum indgangsstrøm 160A 80A
Udgangsspænding 230V AC +/- 3 %
Udgangsfrekvens 50 Hz
Udgangseffekt bolgeform Ægte sinusbølle
Total harmonisk forværøngning 3 %
Tomgangsstrøm <1,2A <0,8A
Ingangsspændingsområde 10,7V ~ 16.5V 21,4V ~ 33V
Lavspændingsalarm	10,7V 21,4V
Lavspændings nedlukning	10 V 20 V
Effektivitet op til	85%
Dimensioner (L x B x H)	395 x 236 x 83 mm
Vægt	4 Kgs
Fjernbetjening	RC-15 (valgfri)
GFCI	valgfri
Sikkerhedscertificering	EN60950-1:
EMC	EN55022: Class BEN55024:EN61000-3-2:EN61000-3-3:
E-Mærke	10R-02 9726
Beskyttelse:	Nulstillingstilstand
* Lav indgangsspænding	Automatak
* Høj indgangsspænding	Automatak
* Alarm til lavt batteri	Automatak
* Høj temperatur	Automatak
* Overbelastning	Manuel
* Kortslutting	Manuel

Aegte sinus 1500W series

Nominal indgangsspænding 12 V DC 24 V DC
Konstant udgangseffekt 1500 W
Top udgangseffekt (i(Maximum 10 minutur)	3000 W (1800 W)
Maksimum indgangsstrøm 200A 100A
Udgangsspænding 230V AC +/- 3%
Udgangsfrekvens 50 Hz
Udgangseffekt bølgeform ÅEgte sinusbølge
Total harmonisk forværøngning 3%
Tomgangsstrøm <1,6A <1A
Ingangsspændingsområde 10,7V ~ 16,5V 21,4V ~ 33V
Lavspændingsalarm 10,7V 21,4V
Lavspændings nedlukning 10 V 20 V
Effektivitet op til 85%
Dimensioner (L x B x H)	415 x 283 x 100 mm
Vægt	5,75 Kgs
Fjernbetjening	RC-15 (valgfri)
GFCI	valgfri
Sikkerhedscertificering	EN60950-1:
EMC	EN55022: Class B EN55024: EN61000-3-2: EN61000-3-3:
E-Mærke	10R-02 9594
Beskyttelse:	Nulstillingstilstand
* Lav indgangsspænding	Automatisch
* Høj indgangsspænding	Automatisch
* Alarm til lavt batteri	Automatisch
* Høj temperatur	Automatisch
* Overbelastning	Manuel
* Kortslutting	Manuel

Aegte sinus 2000W series

Nominel indgangsspænding	12 V DC	24 V DC
Konstant udgangseffekt	2000 W
Top udgangseffekt (i maksimum 10 minutter)	4000 W (2200 W)
Maksimum indgangsstrøm 240A 120A
Udgangsspænding 230V AC +/- 3 %
Udgangsfrekvens 50 Hz
Udgangseffekt bølgeform ÅEgte sinusbølge
Total harmonisk forværøngning 3 %
Tomgangsstrøm <1,6A <1A
Ingangsspændingsområde 10,7V ~ 16,5V 21,4V ~ 33V
Lavspændingsalarm 10,7V 21,4V
Lavspændings nedlukning 10 V 20 V
Effektivitet op til 85%
Dimensioner (L x B x H)	415 x 283 x 100 mm
Vægt	5,9 Kgs
Fjernbetjening	RC-15 (valgfri)
GFCI	valgfri
Sikkerhedscertificering	EN60950-1:
EMC	EN55022: Class B EN55024: EN61000-3-2: EN61000-3-3:
E-Mærke	10R-02 9594
Beskyttdse:	Nulstillingstilstand
* Lav indgangsspænding	Automatak
* Høj indgangsspænding	Automatak
* Alarm til lavt batteri	Automatak
* Høj temperatur	Automatak
* Overbelastning	Manuel
* Kortslutting	Manuel

Sikkerhedsforholdsregler:

For at nedsætte risikoen for elektrisk stød, ma dette produit, feks. narr der kræves service, KUN abnes af en autorisert tekniker. Frakobl produitet stikkontakten og andet udstyr, hvis der opstår et problem. Udsæt ikke

produktet for vand eller fugt.

Vedligeholdelse:

Rengør kun med en tør klud. Brug ikke oplosningsmidler eller sibende rengøringsmidler.

Garanti:

Ingen garanti og ikke noget ansvar kan patages forændringer af Produktet erler for skade på grund af forkert brug af dette produit.

Generelt:

Design og specifikationer kan ændres uten varsel.

Alle bomaerker og produktnavne er varemærker aller registrerede varemærker tilhorende deres respektive ejere og anses herved som sadan.

Gem brugervejledningen og emballagen til senere brug.

Bemerk:

Dette produit er mærket med dette symbol. Det betyder, at brugt elektrisk og elektronisk udstyr ikke mær bortskaffes sammen med alminderigt husholdningsaffald. Der findes saerlige indsamlingssystemer for disseprodukter.

NORSK

Inverterlayout

Forside 150/300W

1. Legg den fleksible tilkoblingskabelen (pluss og minus) fra batteriet til tilkoblingspolene til inverteren.

Advarsel!

1. Legg den fleksible jordingskabelen fra jordingspunktet til kjoretyet til jordingspunktet til inverteren.
2. Koble jordingskabelen til chassisterminalen.

Advarsel!

Nár inverteren brakes med hóy belastning over lengre perioder, má du passé på spennen gen til batteriet. Hvis det ikke er nok speening, má batteriet lades eller skiftes umiddelbart.

Det er en moduær kontakt for fjernkontroll for 1500W og 2000W på frontpanelet og for 600W (ekstrautstyr) og 1000W på bunnplaten.

Spesifikasjoner:

Ren sinus, 120W serien

Merkespenning 12 V DC 24 V DC
Konstant utgangseffekt 120W
Maksimal inngangsstrøm 15A 7,5A
Utgangsspenning 230V AC +/- 3%
Utgangsfrekvens 50 Hz
Form på utgangsbølge Ren sinusbølge
Total harmonisk forvregning 3%
Ingen belastningsstrøm < 0,5A < 0,3A
Inngangsspenningsrekkevidde 10V ~ 16,5V	20V ~ 33V
Avstending pga. lav spensing 10 V 20 V
Effektivitet opptil	88%
Mål (L x B x H)	204 x 105 x 30 mm
Vekt	453 g
Sikkerhetssertifisering EN60950-1:
EMC	EN55022: Klasse BEN55024:EN61000-3-2:EN61000-3-3:
E-merke	E13
Beskyttelse:	Nullstellingsmodus
* Inngang, lav spenning	Automatisk
* Inngang, overspenning	Automatisk
* Alarm for lavt batteri	Automatisk
* Overtemperatur	Automatisk
* Overbelastning	Manuell
* Kortslutning	Manuell

Ren sinus, 150W serial

Merkespenning 12 V DC 24 V DC
Konstant utgangseffekt 150W
Maksimal utgangseffekt 300W
Maksimal inngangsstrøm 20A 10A
Utgangsspenning 230V AC +/- 3%
Utgangsfrekvens 50 Hz
Form på utgangsbølge Ren sinusbølge
Total harmonisk forvregning 3%
Ingen belastningsstrøm < 0,8A < 0,6A
Inngangsspenningsrekkevidde 10,5V ~ 16,5V	21V ~ 33V
Alarm for lav spenning 10,5V	21V
Avstenging pga. lav spenning	10 V	20 V
Effektivitet opptil	85%
Mäl (L x B x H)	215 x 147 x 66 mm
Vekt	1,28 kg
Fjernkontroll	-
GFCI	-
Sikkerhetssertifisering	EN60950-1:
EMC	EN55022: Klasse B EN55024: EN61000-3-2: EN61000-3-3:
E-merke	10R-023658
Beskyttelse:	Nullstellingsmodus
* Inngang, lav spenning	Automatisk
* Inngang, overspenning	Automatisk
* Alarm for lavt batteri	Automatisk
* Overtemperatur	Automatisk
* Overbelastning	Manuell
* Kortslutting	Manuell

Ren sinus, 300W serien

Merkespenning 12 V DC 24 V DC
Konstant utgangseffekt 300W
Maksimal utgangseffekt 500W
Maksimal inngangsstrøm 40A 20A
Utgangsspenning 230V AC +/- 3%
Utgangsfrekvens 50 Hz
Form på utgangsbølge Ren sinusbølge
Total harmonisk forvregning 3%
Ingen belastningsstrøm < 0,7A < 0,5A
Inngangsspenningsrekkevidde 10,5V ~ 16,5V	21V ~ 33V
Alarm for lav speening 10,5V 21V
Avstenging pga. lav speening 10 V 20 V
Effektivitet optil 88%
Mål (L x B x H) 215 x 147 x 66 mm
Vekt 1,32 kg
Fjernkontroll -
GFCI -
Sikkerhetssertifisering EN60950-1:
EMC	EN55022: Klasse B EN55024: EN61000-3-2: EN61000-3-3:
E-merke	10R-023658
Beskyttdse:	Nullstellingsmodus
* Inngang, lav speening	Automatisch
* Inngang, overspenning	Automatisch
* Alarm for lavt batteri	Automatisch
* Overtemperatur	Automatisch
* Overbelastning	Manuell
* Kortslutting	Manuell

Ren sinus, 600W serial

Merkespenning	12 V DC	24 V DC
Konstant utgangseffekt	600 W
Maksimal utgangseffekt(for maksimalt 10 minutter)	1000 W (650 W)
Maksimal inngangsstrøm	40A	20A
Utgangsspenning	230V AC +/- 3%
Utgangsfrekvens	50 Hz
Form på utgangsbølge	Ren sinusbølge
Total harmonisk forvregning	3%
Ingen belastningsstrøm < 0,8A < 0,6A
Inngangsspenningsrekkevidde 10,5V ~ 16,5V	21V ~ 33V
Alarm for lav spunning 10,5V 21V
Avstending pga. lav spunning 10 V 20 V
Effektivitet opptil 85%
Mål (L x B x H) 280 x 236 x 83 mm
Vekt 1,32 kg
Fjernkontroll	RC-15 (ekstrautstyr)
GFCI	ekstrautstyr
Sikkerhetssertifisering EN60950-1:
EMC	EN55022: Klasse BEN55024:EN61000-3-2:EN61000-3-3:
E-merke	10R-02 3659
Beskyttelse:	Nullstellingsmodus
* Inngang, lav spenning	Automatisk
* Inngang, overspenning	Automatisk
* Alarm for lavt batteri	Automatisk
* Overtemperatur	Automatisk
* Overbelastning	Manuell
* Kortslutting	Manuell

Ren sinus, 1000W serien

Merkespenning 12 V DC 24 V DC
Konstant utgangseffekt 1000 W
Maksimal utgangseffekt(for maksimalt 10 minutter)	2000 W (1200 W)
Maksimal inngangsstrøm 160A 80A
Utgangsspenning 230V AC +/- 3%
Utgangsfrekvens 50 Hz
Form på utgangsbølge Ren sinusbølge
Total harmonisk forvregning 3%
Ingen belastningsstrøm <1,2A <0,8A
Inngangsspenningsrekkevidde 10,7V ~ 16,5V	21,4V ~ 33V
Alarm for lav spenning 10,7V 21,4V
Avstenging pga. lav spenning	10 V 20 V
Effektivitet optil	85%
Mål (L x B x H)	395 x 236 x 83 mm
Vekt	4 kg
Fjernkontroll	RC-15 (ekstrautstyr)
GFCI	ekstrautstyr
Sikkerhetssertifisering	EN60950-1:
EMC	EN55022: Klasse BEN55024:EN61000-3-2:EN61000-3-3:
E-merke	10R-02 9726
Beskyt telse:	Nullstellingsmodus
* Inngang, lav spenning	Automatak
* Inngang, overspenning	Automatak
* Alarm for lavt batteri	Automatak
* Overtemperatur	Automatak
* Overbelastning	Manuell
* Kortslutting	Manuell

Ren sinus, 1500W serien

Merkespenning 12 V DC 24 V DC
Konstant utgangseffekt 1500 W
Maksimal utgangseffekt (for maksimalt 10 minutter)	3000 W (1800 W)
Maksimal inngangsstrøm 200A	100A
Utgangsspenning 230V AC +/- 3%
Utgangsfrekvens 50 Hz
Form på utgangsbølge Ren sinusbølge
Total harmonisk forvregning 3%
Ingen belastningsstrøm <1,6A <1A
Inngangsspenningsrekkevidde 10,7V ~ 16,5V	21,4V ~ 33V
Alarm for lav spenning 10,7V 21,4V
Avstenging pga. lav spenning 10 V 20 V
Effektivitet opptil 85%
Mål (L x B x H) 415 x 283 x 100 mm
Vekt 5,75 kg
Fjernkontroll RC-15 (ekstrautstyr)
GFCI ekstrautstyr
Sikkerhetssertifisering EN60950-1:
EMC	EN55022: Klasse B EN55024: EN61000-3-2: EN61000-3-3:
E-merke	10R-02 9594
Beskyttelse:	Nullstellingsmodus
* Inngang, lav spenning	Automatisch
* Inngang, overspenning	Automatisch
* Alarm for lavt batteri	Automatisch
* Overtemperatur	Automatisch
* Overbelastning	Manuell
* Kortslutting	Manuell

Ren sinus, 2000W serien

Merkespenning	12 V DC	24 V DC
Konstant utgangseffekt	2000 W
Maksimal utgangseffekt(for maksimal 10 minutter)	4000 W(2200 W)
Maksimal ingangsstrøm	240A	120A
Utgangsspenning	230V AC +/- 3%
Utgangsfrekvens	50 Hz
Form på utgangsbølge Ren sinusbølge
Total harmonisk forvregning 3%
Ingen belastningsstrøm <1,6A <1A
Ingangsspenningsrekkevidde 10,7V ~ 16,5V	21,4V ~ 33V
Alarm for lav spenning 10,7V 21,4V
Avstending pga. lav spenning 10 V 20 V
Effektivitet optil 85%
Mål (L x B x H) 415 x 283 x 100 mm
Vekt	5,9 kg
Fjernkontroll RC-15 (ekstrautstyr)
GFCI ekstrautstyr
Sikkerhetssertifisering EN60950-1:
EMC	EN55022: Klasse BEN55024:EN61000-3-2:EN61000-3-3:
E-merke 10R-02 9594	E13
Beskyttelse:	Nullstellingsmodus
* Inngang, lav spenning	Automatisch
* Inngang, overspenning	Automatisch
* Alarm for lavt batteri	Automatisch
* Overtemperatur	Automatisch
* Overbelastning	Manuell
* Kortslutting	Manuell

Sikkerhetsforholdsregler:
