BRUGSANVISNING PURE2KW24 HQ

7. Anslut jordningskabeln till chassiterminalen.

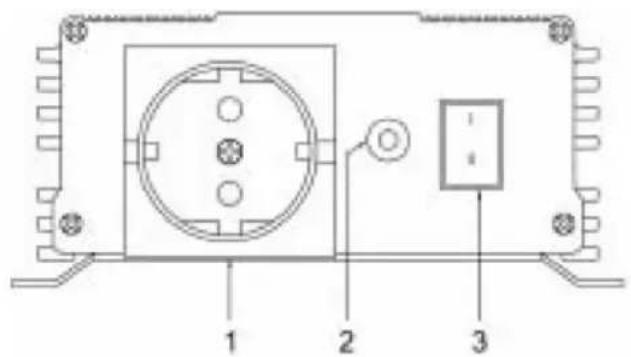

1. = AC 230V udgange

1. = AC 230V udgang(e)

2. = LED (for høj temperature)

3. = LED (for høj belastning)

4. = LED (udgangseffekt)

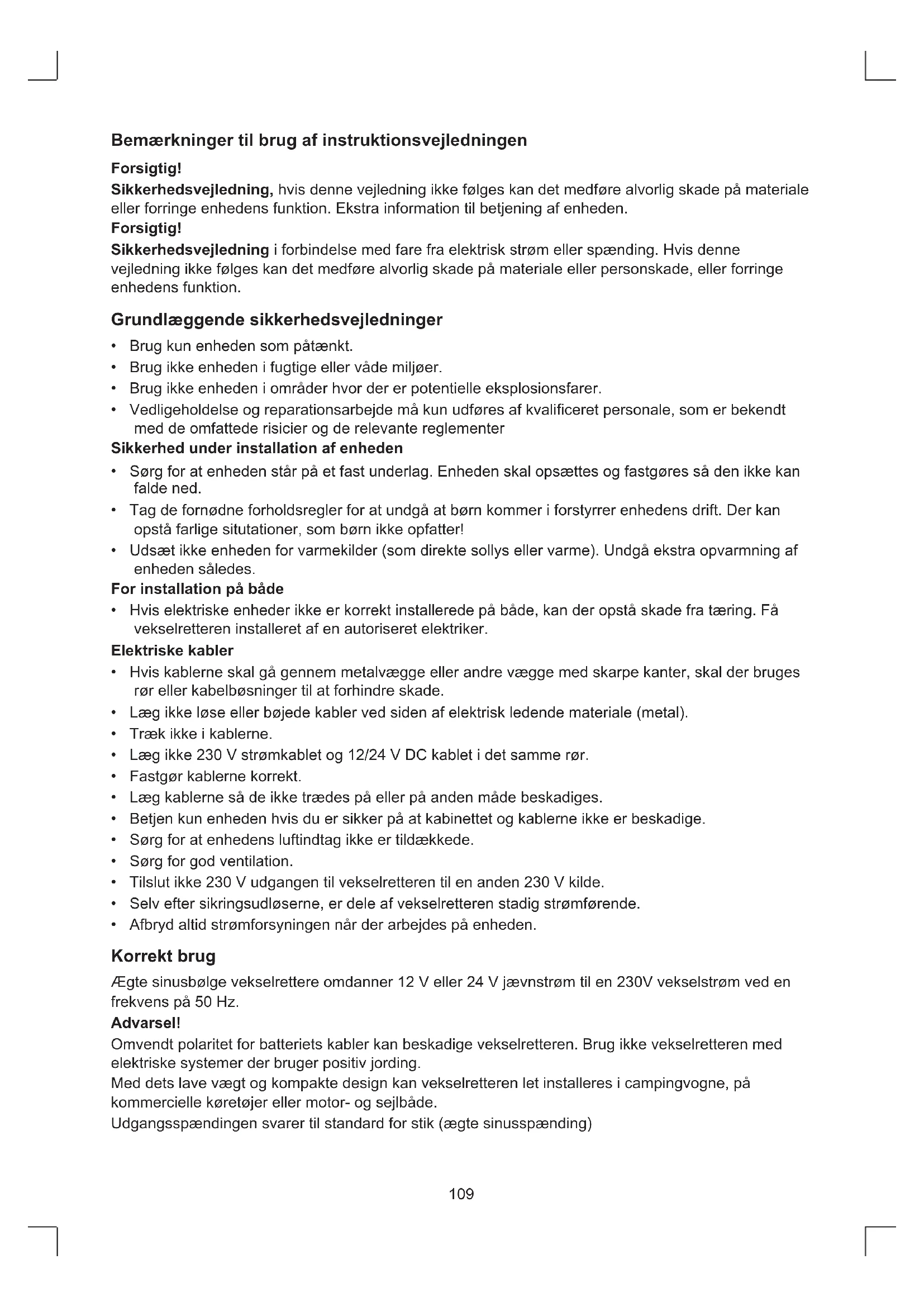

Bemærkninger til brug af instruktionsvejledningen Forsigtig! Sikkerhedsvejledning, hvis denne vejledning ikke følges kan det medføre alvorlig skade på materiale eller forringe enhedens funktion. Ekstra information til betjening af enheden. Forsigtig! Sikkerhedsvejledningiforbindelsemedfarefraelektriskstrømellerspænding.Hvisdenne vejledningikkefølgeskandetmedførealvorligskadepåmaterialeellerpersonskade,ellerforringe enhedens funktion. Grundlæggende sikkerhedsvejledninger

• Brugkunenhedensompåtænkt.

• Brugikkeenhedenifugtigeellervådemiljøer.

• Brugikkeenhedeniområderhvordererpotentielleeksplosionsfarer.

• Vedligeholdelseogreparationsarbejdemåkunudføresafkvaliceretpersonale,somerbekendt med de omfattede risicier og de relevante reglementer Sikkerhed under installation af enheden

• Sørgforatenhedenstårpåetfastunderlag.Enhedenskalopsættesogfastgøressådenikkekan falde ned.

• Tagdefornødneforholdsreglerforatundgåatbørnkommeriforstyrrerenhedensdrift.Derkan opståfarligesitutationer,sombørnikkeopfatter!

• Udsætikkeenhedenforvarmekilder(somdirektesollysellervarme).Undgåekstraopvarmningaf enheden således. For installation på både

• Hviselektriskeenhederikkeerkorrektinstalleredepåbåde,kanderopståskadefratæring.Få vekselretteren installeret af en autoriseret elektriker. Elektriske kabler

• Hviskablerneskalgågennemmetalvæggeellerandrevæggemedskarpekanter,skalderbruges rør eller kabelbøsninger til at forhindre skade.

• Lægikkeløseellerbøjedekablervedsidenafelektriskledendemateriale(metal).

• Lægkablernesådeikketrædespåellerpåandenmådebeskadiges.

• Betjenkunenhedenhvisduersikkerpåatkabinettetogkablerneikkeerbeskadige.

• Sørgforatenhedensluftindtagikkeertildækkede.

• Afbrydaltidstrømforsyningennårderarbejdespåenheden. Korrekt brug Ægte sinusbølge vekselrettere omdanner 12 V eller 24 V jævnstrøm til en 230V vekselstrøm ved en frekvenspå50Hz. Advarsel! Omvendtpolaritetforbatterietskablerkanbeskadigevekselretteren.Brugikkevekselretterenmed elektriske systemer der bruger positiv jording. Meddetslavevægtogkompaktedesignkanvekselretterenletinstalleresicampingvogne,på kommerciellekøretøjerellermotor-ogsejlbåde. Udgangsspændingensvarertilstandardforstik(ægtesinusspænding)110 Observervenligstværdierneforkonstantudgangseffektogspidsudgangseffekt(imaksimum 10minutter)somangivetiafsnittet“Tekniskedata”. Tilslutaldrigenhedersomharetstørrestrømbehov. Bemærk Bemærkatnårdutilslutterenhedermedetelektriskdrev(såsomhåndboremaskinerogkøleskabe),at de ofte har brug for mere strøm en hvad der er angivet på mærkepladen. Installationsvejledninger Nårinstallationsplaceringenvælges,skaldefølgende vejledninger observeres:

• Installationafvekselretterenkanudførehorisontalteller vertikalt.

• Vekselretterenskalinstallerespåertørtogrentsted,somikke udsættes for fugtighed.

• Sørgforatstedetergodtventileret.Hvisdeninstalleresi etkabinet,skalmansikregodventilation.Holdfripladspå mindst 10 cm fri rundt om vekselretteren.

• Luftindtagetibundenafvekselretterenogluftudsugningenpå bagsiden må ikke blokeres.

• Installationsoveradenskalværeligeoghavetilstrækkelig styrke. Itilfældeafatvekselrettereninstallerespåkøretøjerellerbåde, skal den forbindes til understellet (jording). Observerdetnødvendigekabeltværsnit(setabel). 10cm 10cm Enhede Minimum kabeltykkelse 150W 2.5 mm

1. Lægdeteksibletilslutningskabel(plusogminus)frabatteriettiltilslutningspolernepå

vekselretteren. Advarsel! Sørgforatderikkebyttesompåpolerne!Omvendtpoltilslutningvilspringedeindvendigesikringer. Sikringer må kun udskiftes af eksperter!

4. Installerenjævnstrømssikringellerenjævnstrømskredsløbsafbryderidenpositivesideaf

kredsløbetindenfor18tommerfrabatteriet.

5. Tilslutdetpositivekabeltildenrødepositiveterminal.

Advarsel! Foratvekselretternesintegreredefejlstrømsafbryderkanvirkekorrekt,skalvekselretterens jordforbindelse være elektrisk tilsluttet til køretøjets eller bådens understel.

Advarsel! Omvendtpolaritetforbatterietskablerkanbeskadigevekselretteren.Brugikkevekselretterenmed elektriske systemer der bruger positiv jording.111 Bruge vekselretteren 120/150/300/600W modeller: Tilslutaltidkunenforbrugerenhedtil230Vfatningenpåforsidenafenheden. >600W modeller: Tilslutaltidmaks.toforbrugerenhedertilhver230Vfatningpåforsidenafenheden. Tænde MantændermedkontaktenON/OFFpåforsidenafvekselretteren.NårkontaktensættestilON tændesLEDkontrollampem“Power”. Funktionsfejl 120/150/300W Hvisbatterispændingenfalderunder10,7V(12Vmodeller)eller21,4V(24Vmodeller)bliverLED- lampen orange. Dette sker også hvis vekselretteren overopheder. Vekselretteren slukker automatisk i tilfælde af at batterispændingen falder til 10 V (for 12V modeller) eller 20 V (for 24V modeller).

600/1000/1500/2000W Hvisbatterispændingenfalderunder10,7V(12Vmodeller)eller21,4V(24Vmodeller)tændesLED kontrollen“OVERBELASTNING”ogetlydsignalafgives.Vekselretterenslukkerautomatiskitilfældeaf at batterispændingen falder til 10 V (for 12V modeller) eller 20 V (for 24V modeller). Hvisenhedenoveropheder,slukkervekselretteren–og“OVERTEMP”LED-lampentændes.

Nårvekselretterenkøresvedhøjbelastningoverlængereperioder,skalduværeopmærksonpå batterietsspænding.Hvisspændingenikkeerhøjnok,skalduopladebatterietomgåendeeller udskifte det. Derndesetmodulærtstiktilfjernbetjeningtil1500Wog2000Wpåfrontpaneletogtil600W(valgfri) og 1000W på bundpladen. Specikationer: Ægte sinus 120W serie Nominel indgangsspænding 12 V DC 24 V DC Konstantudgangseffekt 120W Maksimum indgangsstrøm 15A 7,5A Udgangsspænding 230VAC+/-3% Udgangsfrekvens 50Hz Udgangseffektbølgeform Ægte sinusbølge Totalharmoniskforvrængning 3% Tomgangsstrøm <0,5A <0,3A Ingangsspændingsområde 10V~16,5V 20V ~ 33V Lavspændings nedlukning 10 V 20 V Effektivitet op til 88% Dimensioner(LxBxH) 204x105x30mm Vægt 453 g Sikkerhedscerticering EN60950-1:112 EMC EN55022: Class B EN55024: EN61000-3-2: EN61000-3-3: E-Mærke Beskyttelse:

• Lav indgangsspænding ................................ *Højindgangsspænding ................................

• Alarm til lavt batteri....................................... *Højtemperatur ............................................. *Overbelastning ............................................. *Kortslutning .................................................. Nulstillingstilstand Automatisk Automatisk Automatisk Automatisk Manuel Manuel Ægte sinus 150W serie Nominel indgangsspænding 12 V DC 24 V DC Konstantudgangseffekt 150W Topudgangseffekt 300W Maksimum indgangsstrøm 20A 10A Udgangsspænding 230VAC+/-3% Udgangsfrekvens 50Hz Udgangseffektbølgeform Ægte sinusbølge Totalharmoniskforvrængning 3% Tomgangsstrøm <0,8A <0,6A Ingangsspændingsområde 10,5V~16,5V 21V ~ 33V Lavspændingsalarm 10,5V 21V Lavspændings nedlukning 10 V 20 V Effektivitet op til 85% Dimensioner(LxBxH) 215x147x66mm Vægt 1,28Kgs Fjernbetjening – GFCI – Sikkerhedscerticering EN60950-1: EMC EN55022: Class B EN55024: EN61000-3-2: EN61000-3-3: E-Mærke 10R-023658 Beskyttelse:

• Lav indgangsspænding ................................ *Højindgangsspænding ................................

• Alarm til lavt batteri....................................... *Højtemperatur ............................................. *Overbelastning ............................................. *Kortslutning .................................................. Nulstillingstilstand Automatisk Automatisk Automatisk Automatisk Manuel Manuel Ægte sinus 300W serie Nominel indgangsspænding 12 V DC 24 V DC Konstantudgangseffekt 300W113 Topudgangseffekt 500W Maksimum indgangsstrøm 40A 20A Udgangsspænding 230VAC+/-3% Udgangsfrekvens 50Hz Udgangseffektbølgeform Ægte sinusbølge Totalharmoniskforvrængning 3% Tomgangsstrøm <0.7A <0.5A Ingangsspændingsområde 10,5V~16,5V 21V ~ 33V Lavspændingsalarm 10,5V 21V Lavspændings nedlukning 10 V 20 V Effektivitet op til 88% Dimensioner(LxBxH) 215x147x66mm Vægt 1,32Kgs Fjernbetjening – GFCI – Sikkerhedscerticering EN60950-1: EMC EN55022: Class B EN55024: EN61000-3-2: EN61000-3-3: E-Mærke 10R-023658 Beskyttelse:

• Lav indgangsspænding ................................ *Højindgangsspænding ................................

• Alarm til lavt batteri....................................... *Højtemperatur ............................................. *Overbelastning ............................................. *Kortslutning .................................................. Nulstillingstilstand Automatisk Automatisk Automatisk Automatisk Manuel Manuel Ægte sinus 600W serie Nominel indgangsspænding 12 V DC 24 V DC Konstantudgangseffekt 600 W Topudgangseffekt(imaksimum10minutter) 1000 W (650 W) Maksimum indgangsstrøm 40A 20A Udgangsspænding 230VAC+/-3% Udgangsfrekvens 50Hz Udgangseffektbølgeform Ægte sinusbølge Totalharmoniskforvrængning 3% Tomgangsstrøm <0.8A <0.6A Ingangsspændingsområde 10,5V~16,5V 21V ~ 33V Lavspændingsalarm 10,5V 21V Lavspændings nedlukning 10 V 20 V Effektivitet op til 85% Dimensioner(LxBxH) 280x236x83mm Vægt 1,32Kgs Fjernbetjening RC-15(valgfri) GFCI valgfri Sikkerhedscerticering EN60950-1:114 EMC EN55022: Class B EN55024: EN61000-3-2: EN61000-3-3: E-Mærke 10R-023659 Beskyttelse:

• Lav indgangsspænding ................................ *Højindgangsspænding ................................

• Alarm til lavt batteri....................................... *Højtemperatur ............................................. *Overbelastning ............................................. *Kortslutning .................................................. Nulstillingstilstand Automatisk Automatisk Automatisk Automatisk Manuel Manuel Ægte sinus 1000W serie Nominel indgangsspænding 12 V DC 24 V DC Konstantudgangseffekt 1000 W Topudgangseffekt(imaksimum10minutter) 2000 W (1200 W) Maksimum indgangsstrøm 160A 80A Udgangsspænding 230VAC+/-3% Udgangsfrekvens 50Hz Udgangseffektbølgeform Ægte sinusbølge Totalharmoniskforvrængning 3% Tomgangsstrøm <1,2A <0,8A Ingangsspændingsområde 10,7V~16.5V 21,4V~33V Lavspændingsalarm 10,7V 21,4V Lavspændings nedlukning 10 V 20 V Effektivitet op til 85% Dimensioner(LxBxH) 395x236x83mm Vægt 4Kgs Fjernbetjening RC-15(valgfri) GFCI valgfri Sikkerhedscerticering EN60950-1: EMC EN55022: Class B EN55024: EN61000-3-2: EN61000-3-3: E-Mærke 10R-029726 Beskyttelse:

• Lav indgangsspænding ................................ *Højindgangsspænding ................................

• Alarm til lavt batteri....................................... *Højtemperatur ............................................. *Overbelastning ............................................. *Kortslutning .................................................. Nulstillingstilstand Automatisk Automatisk Automatisk Automatisk Manuel Manuel Ægte sinus 1500W serie Nominel indgangsspænding 12 V DC 24 V DC Konstantudgangseffekt 1500 W115 Topudgangseffekt(imaksimum10minutter) 3000W(1800W) Maksimum indgangsstrøm 200A 100A Udgangsspænding 230VAC+/-3% Udgangsfrekvens 50Hz Udgangseffektbølgeform Ægte sinusbølge Totalharmoniskforvrængning 3% Tomgangsstrøm <1,6A <1A Ingangsspændingsområde 10,7V~16,5V 21,4V~33V Lavspændingsalarm 10,7V 21,4V Lavspændings nedlukning 10 V 20 V Effektivitet op til 85% Dimensioner(LxBxH) 415x283x100mm Vægt 5,75Kgs Fjernbetjening RC-15(valgfri) GFCI valgfri Sikkerhedscerticering EN60950-1: EMC EN55022: Class B EN55024: EN61000-3-2: EN61000-3-3: E-Mærke 10R-029594 Beskyttelse:

• Lav indgangsspænding ................................ *Højindgangsspænding ................................

• Alarm til lavt batteri....................................... *Højtemperatur ............................................. *Overbelastning ............................................. *Kortslutning .................................................. Nulstillingstilstand Automatisk Automatisk Automatisk Automatisk Manuel Manuel Ægte sinus 2000W serie Nominel indgangsspænding 12 V DC 24 V DC Konstantudgangseffekt 2000 W Topudgangseffekt(imaksimum10minutter) 4000 W (2200 W) Maksimum indgangsstrøm 240A 120A Udgangsspænding 230VAC+/-3% Udgangsfrekvens 50Hz Udgangseffektbølgeform Ægte sinusbølge Totalharmoniskforvrængning 3% Tomgangsstrøm <1,6A <1A Ingangsspændingsområde 10,7V~16,5V 21,4V~33V Lavspændingsalarm 10,7V 21,4V Lavspændings nedlukning 10 V 20 V Effektivitet op til 85% Dimensioner(LxBxH) 415x283x100mm Vægt 5,9Kgs Fjernbetjening RC-15(valgfri) GFCI valgfri Sikkerhedscerticering EN60950-1:116 EMC EN55022: Class B EN55024: EN61000-3-2: EN61000-3-3: E-Mærke 10R-029594 Beskyttelse:

• Lav indgangsspænding ................................ *Højindgangsspænding ................................

• Alarm til lavt batteri....................................... *Højtemperatur ............................................. *Overbelastning ............................................. *Kortslutning .................................................. Nulstillingstilstand Automatisk Automatisk Automatisk Automatisk Manuel Manuel Sikkerhedsforholdsregler: Foratnedsætterisikoenforelektriskstød,mådetteprodukt,f.eks.nårder krævesservice,KUNåbnesafenautoriserettekniker.Frakoblproduktet stikkontaktenogandetudstyr,hvisderopståretproblem.Udsætikke produktet for vand eller fugt. Vedligeholdelse: Rengør kun med en tør klud. Brug ikke opløsningsmidler eller slibende rengøringsmidler. Garanti: Ingengarantiogikkenogetansvarkanpåtagesforændringerafproduktetellerforskadepågrundaf forkert brug af dette produkt. Generelt: Designogspecikationerkanændresudenvarsel. Alle bomærker og produktnavne er varemærker eller registrerede varemærker tilhørende deres respektive ejere og anses herved som sådan. Gem brugervejledningen og emballagen til senere brug. Bemærk: Detteproduktermærketmeddettesymbol.Detbetyder,atbrugtelektriskogelektronisk udstyrikkemåbortskaffessammenmedalmindeligthusholdningsaffald.Derndessærlige indsamlingssystemer for disse produkter.
