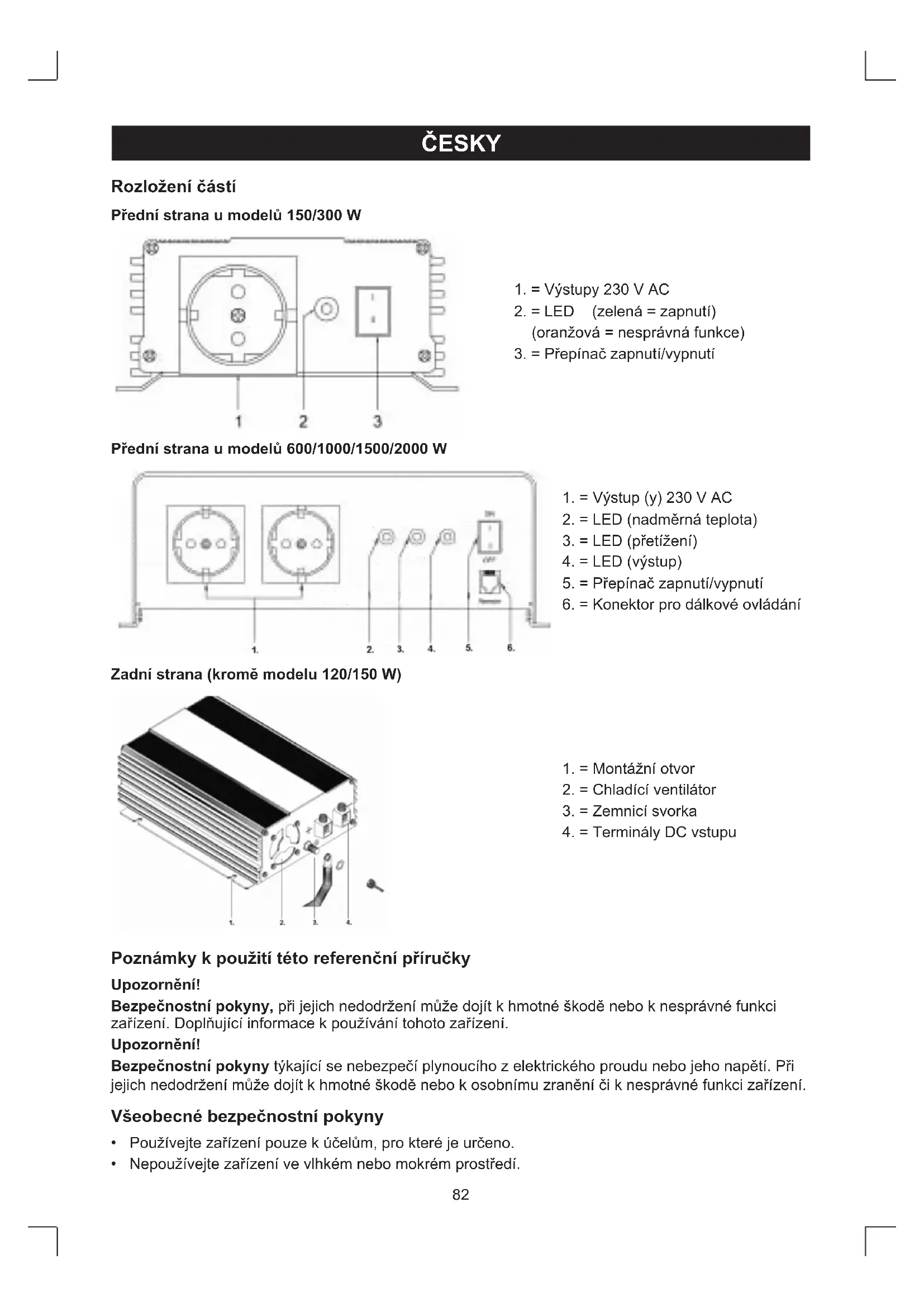

NÁVOD K OBSLUZE PURE2KW24 HQ
- = Vystup (y) 230 V AC
- = LED (nadmérna teplota)
- = LED (prětiženi)
- = LED (vystup)
- = Přepínač zapnuti/vypnuti
- = Konektor pro dálkové ovládámí

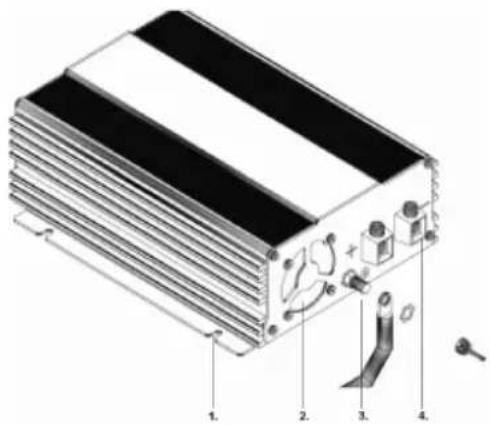

Zadni strana (kromě modelu 120/150 W)
- = Montážní otvor
- = Chladící ventilátor
- = Zemnicí svorka
- = Terminály DC vstupu
BezpečnostníPokyny, pri jejich nedodrženi muže dojit k hmotné skode nebo k nesprávné funkci zařizení. Doplůjíci informace k používaní tohoto zařizení.
Upozornénil
Bezpečnostní pouký týkají se nebezpeć plynouciho z elektrického proudu nebo jeho napěti. Pri jejich nedodrženi muže dojit k hmotné škodě nebo k osobnímu zraněni āk nesprávné funkci zařizení.
Vseobecnbezpecnostnikpokyny
- Používejte zařizení pouze k učelum, pro které je určeno.
Nepouzivejte zafrzeni ve vhlkem nebo mokrem prostredi.
Nepouzivejte zaizeni v prostre d is nebezpecim vybuchu.
- Udrzba a opravy musi BYt provadeny kvalifikovanou osobou, ktera je obeznamena s moznymi riziky a s priślušnymi normami.
Bezpečnostní opatřeni prí instalaci zařizení
Ujistete se, ze zaifieni spociva na pevnem zakladu. Zaifieni musi byt instalovano a upevneno tak, aby nemohlo dojit k jeho prekoceni nebo pado na zem.
- Dbejte na to, aby se do styku se zarizenim nedostaly detti. Detti nemohou Rozpoznat nebezpecné situace, které se mohou vySkytnout.
- Nevystavujte zařizení zdrojum tepla (jako je napr. príme slunečné světlo nebo topení). Vyhněte se mimořadnému zahrivani zařizení zpúsobéné temito tepelnými zdroji.
Instalace na lodi
- jestlizne nejsou na lodi elektricka zafrzeni spravnene nainstalovana, muze dojit k poskozeni korozí. Ponechte instalaci tohoto měniče elektrotechnikovi.
Elektrické kabely
- jestlize musi byt kabely vedeny skrz kovove zdi nebo zdi s ostrymi hranami, k zabranean jeich poškození použijte kabelová vedení nebo pruchodky.
Dbejte na to, aby kabely nebly uvolnemy nebo ohnuty prses elektricky vodive materialy (kov). - Netahejte za kabely.
- Jedno kabelové vedení nesmí obsahovat 230 V sǐtový kabel a 12/24 V DC kabel.
Dobr kabely upevnete. - Pokladejte kabely tak, aby o ně nebylo možno zakopnout a aby se nepoškodily.
- Používejte zařizení pouze v pripadě, ze jeho kryt a kabely nejsou poskozeny.
- Ujistěte se, Že privody a odvody vzduchu zařizení nejsou nijak blokovány.
Zajistete dobrou ventilaci. - Nepripojutte 230 V vystup menic k odlisnemu 230 V zdroji.
- I po preruseni elektrického obvodu pojistkou jsou některé cásti měniče pod proudem.
- jestlizhe provadite udrzbu zaizeni, vzdhy ho odpoje ze sitovce zasuvky.
Správné použití
Méniçé napétí Pure Sine Wave prévádi napétí 12 V nebo 24 V DC na 230 V AC pri frekvenci 50 Hz s Čistou sinusovkou.
Vystraha!
Přepólováni pripojení baterie muže měnic poškodit. Nepoužívejte měnic u elektrických systémů které mají kladné uzemnéni.
Pri své nizké hmotnosti a kompaktnim designu muze byt tento mnic snadno instalovan na oytné prívesy, do užitkovych vozidel nebo na motorové/plachetni jachty.
Vystupni napeti odpovidá standardí sítove zásuvce (cîste sinusové napeti)
Dodržujte prosím hodnoty konstantního vystupného vykonu a maximániho vystupného vykonu (maximálne 10 minut), které issou uvedeny v chasti "Technická data".
Nikdy nepripojute zařizení vysší spotřebou energia.
Poznámka
Uvedomte si, ze u priopojen zaizeni s elektrickym pohonem (jako napr. elektrické vrtacky nebo chladnicky) je casto tbreva vice energia, nez je uvedeno na vyrobnim stitku.
Pokyny k instalaci
Pri vbyeru mista instalace dodrzujte nasledujici Pokyny:
- Instalace měniče muže výt provedena horizontalne nebo vertikálně.
- Měnic musí byt instalován na suchém a Čistém mistré, kde nebude vystaven vlhkosti.
- Ujistete se, ze je misto instalace dobre vetrano. Bude-li menic instalovan do skrikey, zajistete dobrou ventilaci. Okolo menice by melo byt nejmene 10 cm volného prostoru.
- Prívod vzduchu ve spodni Časti měnica a odvod vzduchu v jeho zadni Časti by neměly byt blokovány.
- Povrch, na kterém bude měnic instalován musí byt rovná dostatečné pevný.
Bude-li měnic instalován do vozidel nebo lodi, musí byt pripojen ke kostře (uzemnéni).
Zachovejte požadovaný průž kabelu (viz tabulka).
| Model Minimální tlouš'tka kabelu | |
| 150 W 2,5 mm | 2 |
| 300 W 6,0 mm | 2 |
| 600 W 10,0 mm | 2 |
| 1000 W 35,0 mm | 2 |
| 2000 W 50,0 mm | 2 |
- Ved'te ohebny pripojovacik kabel (s plus a minus) z baterie k pripojovacim kontaktum menece.
Vystraha!
Ujistete se, ze nedoslo k prepólován! Pri obracné polarité dojde ke spalén vnitrnich pojistik. Vymena pojistik muze byt provedena pouze odborníky!
- Vzajemne propojte kabel a terminal.
- Nejprve pripojte zaporny kabel k bilé zaporné koncovce.
- Instalujte DC pojistku nebo DC jistič na kladnou stranu obvodu do 45 cm od baterie.
- Pripojte kladny kabel k cervene kladne koncovce.
Vystraha!
Aby integrovaná ochra zařizení se zbytkovým proudem u meniće správně fungovala, jeho zemnič musí byt elektricky priopojen ke kostře vozidla nebo lodi.
- Ved'te ohebny uzemnovaci kabel z uzemneni vozidla do uzemneni mene.
- Pripojte uzemnovaci kabel ke svorce kostry.
Vystraha!
Pri prepólování muze dojit k poskození meniè. Nepoužívejte menič u elektrických systému, které používaji kladné uzeměni.
Použití měniče
Do 230 V zásuvky na prední straně prípoje vždy pouze jeder spotřebič.
Modely 600 W:
Do kaźde z 230 V zásuvek na prędní straně prípoje vźdy maximálné dva spotřebie.
Zapnuti
Zařízení se zapíná/vypíná prěpínacem ON/OFF na prědní straně měněce. Při zapnutí měněce se rozsvítí LED indicator "Power".
Nesprávná funkce měnǐče
120/150/300W
Jestlize napeti baterie klesne pod 10,7 V (u 12 V modelu) nebo pod 21,4 V (u 24 V modelu) LED bude svitit oranzové. Oranzové bude svitit také v pripadé prehrátí menice.
Měnic se automaticky vypne, klesne-li napěti baterie na 10 V (u 12 V modelů) nebo na 20 V (u 24 V modelů).
- Vestige se tak stane, vypněte měnič.
- Zajistete, aby byl ménic dostatečné ventilován.
- Vyčkejte asi 5 - 10 minut a zapnéte pouze měnič.
600/1000/1500/2000 W
Jestlize napeti baterie klesne pod 10,7 V (u 12 V modelu) nebo 21,4 V (u 24 V modelu) Rozsvit se LED indicator "OVER-LOAD" a zazni zvukovy signal. Menc se automatick yvpne, klesne-li napeti baterie na 10 V (u 12 V modelu) nebo na 20 V (u 24 V modelu).
Jestlize dojde k prehratia zaizeni, menic se vypne a rozsvitie se indicator "OVER TEMP.
- Vestige se tak stane, vypněte měnič.
- Zajistete, aby byl ménic dostatečné ventilován.
- Vyčkejte asi 5 - 10 minut a zapnéte pouze měnič.
Jestlze není její napétí dostatečné, okamžitě prosím dobijte baterii nebo ji vyměnte.
U modelu 1500 W a 2000 W je v prední casti měniče modulární konektor pro dákové ovládání, u modelu 600 W (volitelný) a 1000 W je na spodní desce.
Technické specifikace:
Serie 120 W
| Jmenovité vystupné napěti 12 V DC 24 V DC | ||
| Konstantné vystupné vykon 120 W | ||
| Maximálné vystupné proud 15 A 7,5 A | ||
| Výstupné napěti 230 V AC +/- 3 % | ||
| Výstupné frekvence 50 Hz | ||
| Výstupné křivka Čistá sinusovka | ||
| Celkové harmonické zkreslení 3 % | ||
| Proud naprázdno <0,5 A <0,3 A | ||
| Rozsaḥ vystupnénapěti 10 V ~ 16,5 V 20 V | ~ 33 V | |
| VypnutnéPRI nízkém napěti 10 V 20 V | ||
| Technická výkonnost | 88 % | |
| Rozměry (d x š x v) | 204 x 105 x 30 mm | |
| Hmotnost | 453 g | |
| Bezpečnostní certifikát EN60950-1: | ||
| Elettromagnetická kompatibilita | EN55022: Trīda B EN55024: EN61000-3-2: EN61000-3-3: | |
| E Mark | E13 | |
| Ochrana: | Režim resetoványi | |
| * Nízké vystupné napěti | Automatický | |
| * Vysoké vystupné napěti | Automatický | |
| * Alarm slabé baterie | Automatický | |
| * Přehráťí | Automatický | |
| * Přetížení | Ručné | |
| * Zkrat | Ručné | |
Serie 150 W
| Jmenovité vystupí napěti 12 V DC 24 V DC | ||
| Konstantní vystupí výkon 150 W | ||
| Nejvyší vystupí výkon 300 W | ||
| Maximálí vystupí proud 20 A 10 A | ||
| Výstupí napěti 230 V AC +/- 3 % | ||
| Výstupí frekvence 50 Hz | ||
| Výstupí křívka Čistá sinusovka | ||
| Celkóve harmonické zkreslení 3 % | ||
| Proud naprázdno <0,8 A <0,6 A | ||
| Rozsaḥ vystupniho napěti | 10,5 V ~ 16,5 V | 21 V ~ 33 V |
| Alarm pri nízkém napěti | 10,5 V | 21 V |
| Vypnutí pri nízkém napěti | 10 V 20 V | |
| Technická výkonnost | 85 % | |
| Rozměry (d x š x v) | 215 x 147 x 66 mm | |
| Hmotnost | 1,28 kg | |
| Dálkové ovládání | - | |
| GFCI | - | |
| Bezpečnostní certifikát | EN60950-1: | |
| Elettromagnetická kompatibilita | EN55022: Trída B EN55024: EN61000-3-2: EN61000-3-3: | |
| E Mark | 10R-023658 | |
| Ochrana: * Nízké vystupí napěti ............ | Režim resetoványí | |
| * Vysoké vystupí napěti ............ | Automatický | |
| * Alarm slabé baterie ............ | Automatický | |
| * Přehráti ............ | Automatický | |
| * Přetízení ............ | Ručné | |
| * Zkrat ............ | Ručné | |
Serie 300 W
| Jmenovité vystupné napěti 12 V DC 24 V DC | ||
| Konstantné vystupné výkon 300 W | ||
| Nejvyší vystupné výkon 500 W | ||
| Maximálné vystupné proudly 40 A 20 A | ||
| Vystupné napěti 230 V AC +/- 3% | ||
| Vystupné frekvence 50 Hz | ||
| Vystupné křivka Čistá sinusovka | ||
| Celkové harmonické zkreslení 3% | ||
| Proud naprázdno <0,7 A <0,5 A | ||
| Rozsaḥ vystupnīho napětí 10,5 V ~ 16,5 V 21 | V ~ 33 V | |
| Alarm pri nízkém napětí 10,5 V 21 V | ||
| Vypnutí pri nízkém napětí 10 V 20 V | ||
| Technická vykonnost 88 % | ||
| Rozměry (d x š x v) 215 x 147 x 66 mm | ||
| Hmotnost 1,32 kg | ||
| Dálkové ovládání - | ||
| GFCI - | ||
| Bezpečnostní certifikát EN60950-1: | ||
| Elettromagnetická kompatibilita | EN55022: TrÍda B EN55024: EN61000-3-2: EN61000-3-3: | |
| E Mark | 10R-023658 | |
| Ochrana: | Režim resetoványí | |
| * Nízké vystupní napětí | Automatický | |
| * Vysoké vystupní napětí | Automatický | |
| * Alarm slabé baterie | Automatický | |
| * Přehráťí | Automatický | |
| * Přetižení | Ručné | |
| * Zkrat | Ručné | |
Serie 600 W
| Jmenovité vystupné napěti | 12 V DC | 24 V DC |
| Konstantné vystupné výkon | 600 W | |
| Nejvyší vystupné výkon(maxírně 10 minut) | 1000W (650W) | |
| Maximálné vystupné proud | 80 A 40 A | |
| Výstupné napěti | 230 V AC +/- 3 % | |
| Výstupné frekvence | 50 Hz | |
| Výstupné křívka | Čistá sinusovka | |
| Celkóve harmonické zkreslení | 3 % | |
| Proud naprázdno <0,8 A <0,6 A | ||
| Rozsah vystupnénapěti 10,5 V ~ 16,5 V 21 | V ~ 33 V | |
| Alarm pri nízkém napěti 10,5 V 21 V | ||
| Vypnutné pri nízkém napěti 10 V 20 V | ||
| Technická výkonnost 85 % | ||
| Rozměry (d x š x v) 280 x 236 x 83 mm | ||
| Hmotnost 2,46 kg | ||
| Dálkové ovladání | RC-15 (volitelný) | |
| GFCI | volitelný | |
| Bezpečnostné certifikát EN60950-1: | ||
| Elektromagnetická kompatibilita | EN55022: TrÍda BEN55024:EN61000-3-2:EN61000-3-3: | |
| E Mark | 10R-02 3659 | |
| Ochrana: | Režim resetoványi | |
| * Nízké vystupné napěti | Automatický | |
| * Vysoké vystupné napěti | Automatický | |
| * Alarm slabé baterie | Automatický | |
| * Přehřáté | Automatický | |
| * Přetižení | Ručné | |
| * Zkrat | Ručné | |
Serie 1000 W
| Jmenovité vystupné napěti 12 V DC 24 V DC | ||
| Konstantné vystupné výkon 1000 W | ||
| Nejvyší vystupné výkon (maximálne 10 minut) | 2000 W (1200 W) | |
| Maximálné vystupné proud 160A 80A | ||
| Výstupné napěti 230 V AC +/- 3% | ||
| Výstupné frekvence 50 Hz | ||
| Výstupné křívka Čistá sinusovka | ||
| Celkové harmonické zkreslení 3% | ||
| Proud naprázdno <1,2A <0,8A | ||
| Rozsah vystupné napěti | 10,7V ~ 16,5V | 21,4V ~ 33V |
| Alarm pri nízkém napěti | 10,7V 21,4V | |
| Vypnutné pri nízkém napěti 10 V 20 V | ||
| Technická výkonnost | 85% | |
| Rozměry (d x š x v) | 395 x 236 x 83 mm | |
| Hmotnost | 4 kg | |
| Dálkové ovládání | RC-15 (volitelný) | |
| GFCI | volitelný | |
| Bezpečnostné certifikát | EN60950-1: | |
| Elettromagnetická kompatibilita | EN55022: Trída B EN55024: EN61000-3-2: EN61000-3-3: | |
| E Mark | 10R-02 9726 | |
| Ochrana: * Nízké vystupné napěti ............ | Režim resetoványí | |
| * Vysoké vystupné napěti ............ | Automatický | |
| * Alarm slabé baterie ............ | Automatický | |
| * Přehráťí ............ | Automatický | |
| * Přetížení ............ | Ručné | |
| * Zkrat ............ | Ručné | |
Serie 1500 W
| Jmenovité vystupné napěti 12 V DC 24 V DC | ||
| Konstantné vystupné vykon 1500 W | ||
| Nejvyší vystupné vykon (maximálne 10 minut) | 3000 W (1800 W) | |
| Maximálné vystupné proudly 200A | 100A | |
| Vystupné napěti 230 V AC +/- 3 % | ||
| Vystupné frekvence 50 Hz | ||
| Vystupné křivka Čistá sinusovka | ||
| Celkové harmonické zkreslení 3 % | ||
Serie 2000 W
| Proud naprázdno <1.6A <1A | ||
| Rozsaḥ vystupního napěti 10,7V ~ 16,5V 21,4V ~ 33V | ||
| Alarm pri nízkém napěti 10,7V 21,4V | ||
| Vypnutí pri nízkém napěti 10 V 20 V | ||
| Technická vykonnost 85% | ||
| Rozměry (d x š x v) 415 x 283 x 100 mm | ||
| Hmotnost 5,75 kg | ||
| Dálkové ovládání RC-15 (volitelný) | ||
| GFCI volitelný | ||
| Bezpečnostní certifikát EN60950-1: | ||
| Elettromagnetická kompatibilita | EN55022: Trída B EN55024: EN61000-3-2: EN61000-3-3: | |
| E Mark | 10R-02 9594 | |
| Ochrana: * Nízké vystupnénapěti ......... | Režim resetoványí | |
| Automatický | ||
| * Vysoké vystupnénapěti ......... | Automatický | |
| * Alarm slabé baterie ......... | Automatický | |
| * Přehráťí ......... | Automatický | |
| * Přetižení ......... | Ručné | |
| * Zkrat ......... | Ručné | |
| Jmenovité vystupné napěti | 12 V DC | 24 V DC |
| Konstantné vystupné výkon | 2000 W | |
| Nejvyší vystupné výkon (maximálne 10 minut) | 4000 W (2200 W) | |
| Maximálné vystupné proud 240A | 240A | |
| Výstupné napěti | 230 V AC +/- 3 % | |
| Výstupné frekvence | 50 Hz | |
| Výstupné křivka | Čistá sinusovka | |
| Celkové harmonické zkreslení | 3 % | |
| Proud naprázdno <1.6A <1A | ||
| Rozsaḥ vystupného napěti 10,7V ~ 16,5V 21,4V | V ~ 33V | |
| Alarm pri nizkém napěti 10,7V 21,4V | ||
| Vypnutné pri nizkém napěti 10 V 20 V | ||
| Technická výkonnost 85% | ||
| Rozměry (d x š x v) 415 x 283 x 100 mm | ||
| Hmotnost | 5,9 kg | |
| Dálkové ovladání RC-15 (volitelný) | ||
| GFCI volitelný | ||
| Bezpečnostní certifikát EN60950-1: | ||
| Elektromagnetická kompatibilitá | EN55022: Trída BEN55024:EN61000-3-2:EN61000-3-3: | |
| E Mark | 10R-02 9594 | |
| Ochrana: | Režim resetoványí | |
| * Nízké vystupné napěti | Automatický | |
| * Vysoké vystupné napěti | Automatický | |
| * Alarm slabé baterie | Automatický | |
| * Přehrátí | Automatický | |
| * Přetížení | Ručné | |
| * Zkrat | Ručné | |
Bezpečnostní opatřeni:
Abyste snizili riziko urazu elektrickym sokem, mél by-byt tento vyrobek otevren POUZE autorizovanym technikem, je-li to nezbytné. V pripadé, ze dojde k závadé, odpoje vyrobek ze site a od jinch zařizení. Vyrobek
nevystavujte vodě nebo vlhkosti.
Udrzbaa:
K Čišění používejte pouze suchý hadřík. Nepoužívejte Čižćí Rozpoustědla ani abrazivné prostředky.
Záruka:
Jakékoli změny, modifikace nebo poskození zařizení v dusledku nasprávného zacházení se zařizením ruši platnost záručné smlouvy.
Obecné upozorněni:
Design a specifikace vyrobku mohou byt zmeneny bez prechodzho upozorneni.
Vsechna loga a obchodni nazyv jsou registrované obchodni značky príslušnych vlastnikù a jsou chroněny zákonem.
Pro budouci pouziti uschovejte tento nadvod a obal.
Upozorněni:
Tento vyrobek je oznăcen tímo symbolem. To znamená, ze se s vyrobkem musi zacházet jako s nebezpečnám elektrickým a elektronickým opdagem a nelze jej po skončeniŽivotnosti vyhazovat s bežnám domácím opdagem. Pro likvidaci těchto vyrobku existují zvlástné sběrná střediska.
