GEBRUIKSAANWIJZING PURE2KW24 HQ

1. = Wisselspanning 230 V uitgang(en)

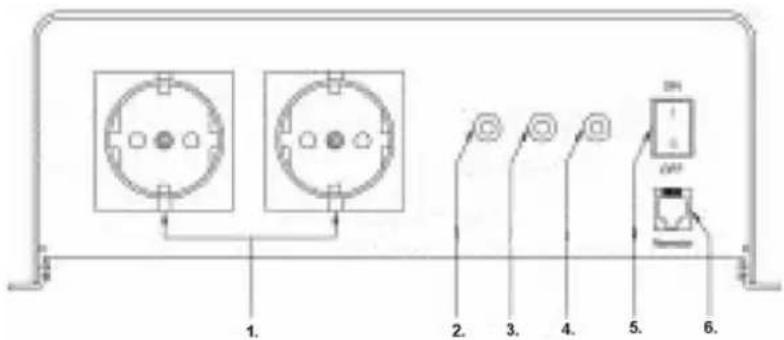

Voorzijde 600/1000/1500/2000 W

4. = LED (voeding uitgang)

5. = Voedingsschakelaar

6. = Aansluiting voor

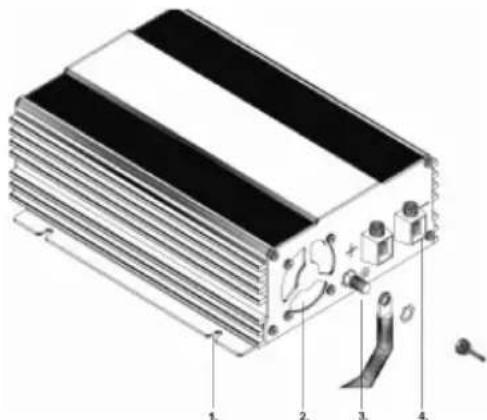

afstandbediening Achterzijde (120/150 W uitgezonderd)

4. = Gelijkspanningsklemmen

Opmerkingen over het gebruik van de gebruiksaanwijzing Opgelet! Veiligheidsinstructies, het niet in acht nemen hiervan kan leiden tot materiële schade en afbreuk doen aan de functie van het apparaat. Aanvullende informatie voor het bedienen van het apparaat. Opgelet! Veiligheidsinstructies metbetrekkingtotgevaarvanelektrischestroomofspanning.Hetnietinacht nemenvandeveiligheidsinstructieskanleidentotmateriëleschade,persoonlijkeletselenafbreuk doen aan de functie van het apparaat. Algemene veiligheidsinstructies

• Gebruikhetapparaatalleenwaarvoorhetbedoeldis.

• Gebruikhetapparaatnietineenvochtigeofnatteomgeving.30

• Gebruikhetapparaatnietingebiedendiepotentieelexplosiefzijn.

• Onderhoudenreparatiesmogenalleenwordenuitgevoerddoorgekwaliceerdpersoneeldie vertrouwd zijn met de risico’s en de relevante regelgevingen Veiligheid bij het installeren van het apparaat

• Zorgervoordathetapparaateenstevigeondergrondheeft.Hetapparaatmoetopeenzodanige wijze worden opgesteld en vastgezet dat het niet kan kantelen of vallen.

• Neemdenodigevoorzorgsmaatregelenomervoortezorgendatkinderendewerkingnietkunnen verstoren. Er kunnen zich gevaarlijke situaties voordoen die door kinderen niet tijdig worden herkend!

• Stelhetapparaatnietblootaaneenwarmtebron(zoalsdirectzonlichtofeenverwarming).Vermijd opdezemanierextraverwarmingvanhetapparaat. Voor installatie op boten

• Alselektrischeapparatenopbotennietcorrectzijngeïnstalleerd,kanschadedoorcorrosie optreden. Laat de omvormer installeren door een gespecialiseerde elektricien. Elektrische kabels

• Alskabelsdoormetalenwandenofanderemurenmetscherperandenmoetenwordengevoerd, gebruik dan buizen of doorvoerisolatoren om schade te voorkomen.

• Legde230Vvoedingskabelende12/24Vgelijkspanningskabelnietindezelfdebuis.

• Bevestigdekabelsgoed.

• Legdevoedingskabelzodanigdaternietovergestruikeldkanwordenofbeschadigdkanraken.

• Gebruikhetapparaatalleenalsuzekerbentdatdebehuizingendekabelsnietbeschadigdzijn.

• Zorgervoordatdeluchtinlatenen-uitlatenvanhetapparaatnietzijnafgedekt.

• Zorgvoorgoedeventilatie.

• Sluitde230Vuitgangvandeomvormernietaanopeenandere230Vbron.

• Zelfsnadatdezekeringinwerkingisgetreden,blijvendelenvandeomvormeronderspanning staan.

• Ontkoppeldevoedingaltijdbijhetwerkenaanhetapparaat. Correct gebruik De zuivere sinusvormige omvormers zetten 12 V of 24 V gelijkspanning om naar een 230 V wisselspanningmeteenfrequentievan50Hz. Let op! Hetomkerenvandepolariteitbijhetaansluitenvandeaccukabelskandeomvormerbeschadigen. Gebruik de omvormer niet met elektrische systemen met een positieve aarding. Metzijnlagegewichtencompacteontwerp,kandeomvormereenvoudiginkampeerwagens, commerciëlevoertuigen,ofmotor-enzeiljachtenwordengeïnstalleerd. Deuitgangsspanningkomtovereenmetdenormvandecontactdoos(zuiveresinus-spanning) Letopdewaardenvoorconstanteuitgangsvermogenenuitgangspiekvermogen(vooreenmaximum van10minuten),zoalsaangegeveninde“Technischegegevens”. Sluit nooit apparaten aan die een hoger vermogen vragen. Opmerking Let op bij het aansluiten van apparaten met een elektrische aandrijving (zoals boormachines en koelkasten),datzijvaakmeervermogennodighebbendanophettypeplaatjestaatvermeld.31 Instructies voor installatie Bijhetselecterenvandelocatievaninstallatie,neemdevolgende instructies in acht:

• Deomvormerkanzowelhorizontaalalsverticaalworden geïnstalleerd.

• Deomvormermoetwordengeïnstalleerdineendrogeen schone ruimte waar de omvormer niet is blootgesteld aan vochtigheid.

• Zorgervoordatderuimtegoedgeventileerdwordt.Indien geïnstalleerdineenwoning,zorgvooreengoedeventilatie. Houdeenruimtevantenminste10cmronddeomvormervrij.

• Deluchtinlaataandeonderkantvandeomvormeren de luchtuitlaat aan de achterzijde mogen niet worden geblokkeerd.

• Deinstallatieondergrondmoetvlakenvoldoendestevigzijn. Inhetgevaldatdeomvormerwordtgeïnstalleerdineenvoertuig ofboot,moethetwordenaangeslotenophetchassis(massa). Let op de vereiste kabeldoorsnede (zie tabel). 10cm 10cm Apparaat Minimale kabel doorsnede 150 W 2,5mm

omvormer. Let op! Zorgervoordatdepolennietwordenverwisseld!Omgekeerdepolariteitzaldeinternezekeringen opblazen.Hetvervangenvandezekeringenmoetdoorexpertswordenuitgevoerd!

2. Sluit de kabel aan op de klem.

3. Sluit eerst de negatieve kabel op de witte negatieve pool aan.

4. Installeereengelijkstroomzekeringofeengelijkstroomonderbrekerindepositievezijdevanhet

circuit,opmaximaal18centimetervanafdeaccu.

5. Sluit de positieve kabel aan op de rode plusklem.

Let op! Omdegeïntegreerdereststroomgestuurdebeveiligingsinrichtingvandeomvormersgoedte kunnen laten werken moet de massaklem van de omvormer elektrisch worden verbonden met het chassis van het voertuig of de boot.

6. Legdeexibelemassakabelvanafhetmassapuntvanhetvoertuignaardemassaklemvande

7. Sluit de aardkabel aan de chassisklem.

Let op! Hetomkerenvandepolariteitbijhetaansluitenvandeaccukabelskandeomvormerbeschadigen. Gebruik de omvormer niet met elektrische systemen met een positieve aarding. De omvormer gebruiken 120/150/300/600 W modellen: Sluit altijd slechts één verbruikstoestel aan op het 230 V stopcontact aan de voorzijde van het apparaat.32 >600 W modellen: Sluitaltijdmaximaaltweeverbruikstoestellenaanopiedervande230Vstopcontacten,aande voorzijde van het apparaat. Inschakelen DebedieningwordtgedaanmetdeAAN/UIT-schakelaaropdevoorkantvandeomvormer.Inde schakelmodusAANzaldecontrole-LED“Voeding”oplichten. Defecten 120/150/300 W Alsdeaccuspanningonder10,7V(12Vmodellen)of21,4V(24Vmodellen)komt,wordtdeLED oranje. Dit zal ook gebeuren wanneer de omvormer oververhit is. De omvormer schakelt automatisch uit wanneer de accuspanning daalt tot 10 V (voor 12 V modellen) of 20 V (voor de 24V modellen).

1. Alsditgebeurt,schakeldeomvormeruit.

2. Zorgervoordatdeomvormervoldoendewordtgeventileerd.

3. Wachtongeveer5-10minuten,enschakelalleendeomvormeraan.

600/1000/1500/2000 W Alsdeaccuspanningonder10,7V(12Vmodellen)of21,4V(24Vmodellen)komttevallen,zal decontrole-LED“OVERBELASTING”oplichtenenzaleengeluidssignaalwordenafgegeven.De omvormer schakelt automatisch uit wanneer de accuspanning daalt tot 10 V (voor 12 V modellen) of 20 V (voor de 24V modellen). Alshetapparaatoververhitraakt,zaldeomvormeruitschakelenendecontrole-LED “OVERVERHITTING”zaloplichten.

1. Alsditgebeurt,schakeldeomvormeruit.

2. Zorgervoordatdeomvormervoldoendewordtgeventileerd.

3. Wachtongeveer5-10minuten,enschakelalleendeomvormeraan.

Alsdeomvormervoorlangereperiodenbijeenhogebelastinggebruiktwordt,moetuaandacht bestedenaandespanningvandeaccu.Alsdespanningnietgenoegis,laaddanonmiddellijkde batterij op of vervang deze. Er is op het voorpaneel van de 1500 W en 2000 W een modulaire aansluiting aanwezig voor een afstandsbediening,enbijde600W(optioneel)en1000Wisdezeopdebodemplaataanwezig. Specicaties: Zuivere sinus 120 W serie Nominale ingangsspanning 12 V gelijkspanning 24 V gelijkspanning Constante uitgangsvermogen 120 W Maximaleingangsstroom 15 A 7,5A Uitgangsspanning 230Vwisselspanning+/-3% Uitgangsfrequentie 50Hz Uitgangsgolfvorm Zuiveresinusgolf Totaleharmonischevervorming 3% Onbelastestroom <0,5A <0,3A Bereik ingangsspanning 10V~16,5V 20 V ~ 33 V Onderspanninguitschakeling 10 V 20 V Rendement tot 88% Afmetingen(LxBxH) 204x105x30mm Gewicht 453 g Veiligheidscerticering EN60950-1:33 EMC EN55022:KlasseB EN55024: EN61000-3-2: EN61000-3-3: E-keurmerk Bescherming: *Inganglaagspanning .................................... *Ingangoverspannning..................................

• Battery bijna leeg alarm ............................... *Oververhitting ............................................... *Overbelasting ............................................... *Kortsluiting ................................................... Reset-modus Automatisch Automatisch Automatisch Automatisch Handmatig Handmatig Veiligheidsvoorzorgsmaatregelen: Omhetrisicoopelektrischeschokkentevoorkomenmagditproduct ALLEEN worden geopend door een erkende technicus wanneer er onderhoudnodigis.Koppelhetproductlosvandeelektrischevoedingen van andere apparatuur als zich problemen voordoen. Stel het product niet bloot aan water of vocht. Onderhoud: Uitsluitendreinigenmeteendrogedoek.Gebruikgeenreinigingsmiddelenofschuurmiddelen. Garantie: Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik vanditproduct,kangeenaansprakelijkheidwordengeaccepteerd.Tevensvervaltdaardoorde garantie. Algemeen: Wijzigingvanontwerpenspecicatieszondervoorafgaandemededelingondervoorbehoud. Allelogo’s,merkenenproductnamenzijnhandelsmerkenofgeregistreerdehandelsmerkenvande respectievelijke eigenaren en worden hierbij als zodanig erkend. Bewaar deze gebruiksaanwijzing voor latere raadpleging. Let op: Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en elektronische producten niet met het gewone huisafval verwijderd mogen worden. Voor dit soort producten zijn er speciale inzamelingspunten. GEVAAR VOOR ELEKTRISCHE SCHOK NIET OPENEN LET OP:38 ITALIANO Layout dell’inverter Lato anteriore 150/300W
