HASZNÁLATI ÚTMUTATÓ PURE2KW24 HQ

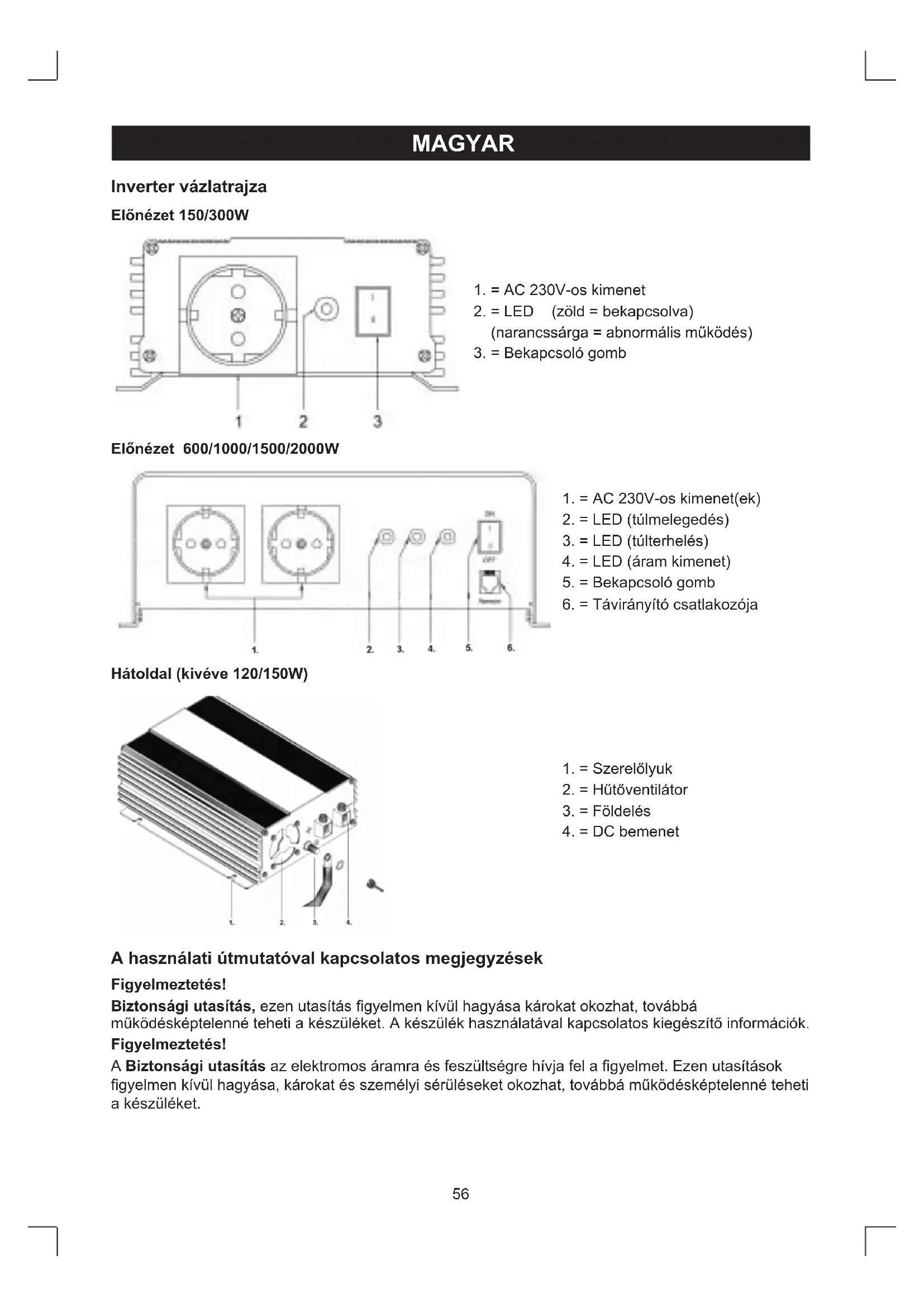

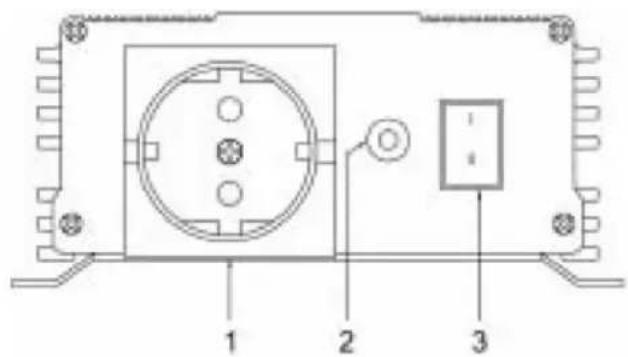

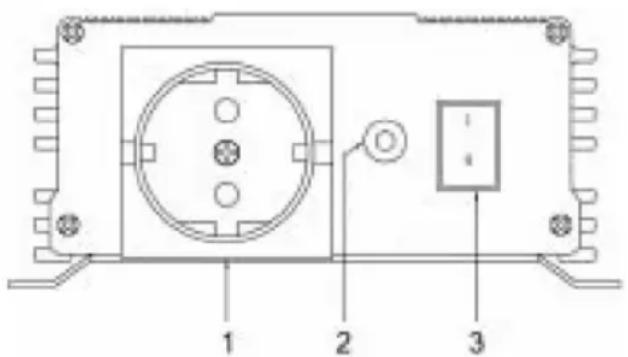

NO ABRIR ATENCIÓN56 MAGYAR Inverter vázlatrajza Előnézet 150/300W 1.=AC230V-oskimenet 2.=LED (zöld=bekapcsolva) (narancssárga=abnormálisműködés)

3. = Bekapcsoló gomb

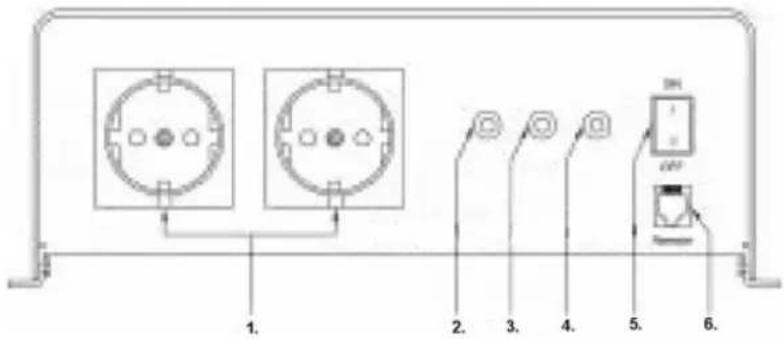

Előnézet 600/1000/1500/2000W 1.=AC230V-oskimenet(ek) 2.=LED(túlmelegedés) 3.=LED(túlterhelés)

4. = LED (áram kimenet)

5. = Bekapcsoló gomb

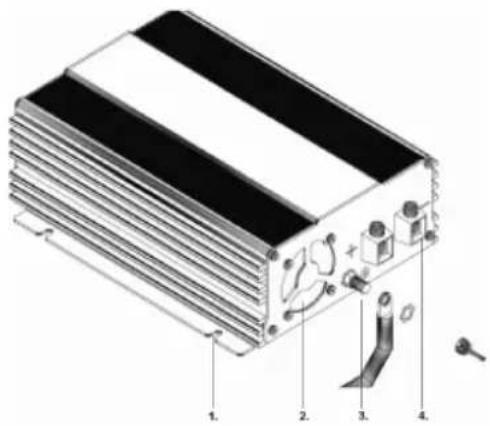

6.=Távirányítócsatlakozója Hátoldal (kivéve 120/150W) 1.=Szerelőlyuk 2.=Hűtőventilátor 3.=Földelés

A használati útmutatóval kapcsolatos megjegyzések Figyelmeztetés! Biztonsági utasítás, ezenutasításgyelmenkívülhagyásakárokatokozhat,továbbá működésképtelennétehetiakészüléket.Akészülékhasználatávalkapcsolatoskiegészítőinformációk. Figyelmeztetés! A Biztonsági utasításazelektromosáramraésfeszültségrehívjafelagyelmet.Ezenutasítások gyelmenkívülhagyása,károkatésszemélyisérüléseketokozhat,továbbáműködésképtelennéteheti a készüléket.57 Általános biztonsági utasítások

• Akészüléketcsakacéljánakmegfelelőenhasználja.

• Sohaenhasználjaakészüléketnyirkosvagynedveskörnyezetben.

• Sohanehasználjaakészüléketpotenciálisrobbanékonykörnyezetben.

• Akarbantartásiésjavításimunkálatokatkizárólagolyanképzettszeméllyelvégeztesse,aki tisztában van a kockázatokkal és a szerelési munkálatokra vonatkozó hatósági rendeletekkel A készülék üzembe helyezésére vonatkozó biztonsági utasítások

• Győződjönmegróla,hogyakészüléketszilárdfelületrehelyezte-eAkészüléketúgykell elhelyeznieésrögzíteni,hogyaznetudjonelőredőlnivagyleesni.

• Végezzeelaszükségesóvintézkedéseket,hogyagyermekekneférhessenekhozzáa készülékhez.Olyanveszélyesszituációkiskialakulhatnak,melyeketagyermekeknemismernek fel!

• Netegyekiakészülékethőforrásoknak(pl.közvetlennapsugárzásvagyfűtés).Kerüljeakészülék ilyenmódontörténőmelegítését. Üzembe helyezés hajókon

• Amennyibenazelektromosberendezésekethelytelenülhelyeziüzembeahajókon,korróziós sérüléskövetkezhetbe.Azinvertertmindenesetbenvillanyszerelővelszereltessbe. Elektromos kábelek

• Amennyibenakábeleketfémfalakonvagyegyébélesperemmelrendelkezőfalakonkellátvezetni, asérülésekelkerüléseérdekébenhasználjonszigetelőszalagotvagyszigetelőhüvelyt.

• Sohanehelyezzealazavagymeghajoltkábeleketelektromosankonduktívanyagok(fémek) közelébe.

• Sohanehúzzamegavezetékeket.

• Sohanevezessen230V-ostápkábeltés12/24V-osDCkábeltugyanabbanavezetékben.

• Megfelelőenrögzítseakábeleket.

• Akábeleketúgyhelyezzeel,hogynelehessenrajtukátesni,vagyegyébmódonkárosítaniőket.

• Akészüléketcsakabbanazesetbenhasználja,habiztosbenne,hogyaburkolatésakábelek sértetlenek.

• Biztosítsa,hogyakészülékszellőzőnyílásaisohanelegyenekletakarva.

• Biztosítsaamegfelelőszellőzést.

• Azinverter230V-oskimenetétsohanecsatlakoztassaeltérő230V-osáramforráshoz.

• Abiztosítékokkiolvadásautánazinverteregyesrészeiáramalattmaradnak.

• Akészülékentörténőmunkavégzéseseténmindenesetbenválasszaleazáramforrást. Megfelelő használat APureSzinuszhullámInvertereka12V-osvagy24V-osegyenáramotkonvertáljákát230V-os,50 Hz-esváltóárammá. Vigyázat! Azakkumulátorkábeleinekfordítottpolaritássaltörténőbekötésekárttehetazinverterben.Azinvertert sohanehasználjapozitívföldeléstalkalmazóelektromosrendszereken. Akészülékakönnyűsúlyánakéskompaktkialakításánakköszönhetőenkönnyedénbeszerelhető lakókocsikba,kereskedelmijárművekbevagymotorokbailletvevitorlásjachtokba. Akimenetifeszültségmegfelelahagyományoskonnektorokbanlévőfeszültségnek(pureszinusz feszültség). A“Műszakiadatok”fejezetbenleírtaknakmegfelelőenkérjük,gyeljemegazállandókimenőáramés amaximáliskimenőáramértékeit(maximum10percig). Sohanecsatlakoztassaakészülékettöbbáramotigénylőkészülékekhez. Ne feledje Nefeledje,azolyanelektromoskészülékek,mintpéldáulazelektromosfúrókésa fagyasztószekrényekáltalábantöbbáramotfogyasztanak,mintamennyiagéptörzslaponfelvan tüntetve.58 Beüzemelési utasítások Aműködésihelykiválasztásakorvegyegyelembeakövetkező feltételeket:

• Azinvertervízszintesenésfüggőlegesenisüzembe helyezhető.

• Azinvertertszárazéstisztahelyrekelltelepítenie,aholnem érheti nedvesség.

• Gondoskodjonróla,hogyaterületmindigmegfelelőenlegyen szellőztetve.Amennyibenzárttérbehelyezi,biztosítsaa megfelelőszellőzést.Azinvertermindenoldalakörüllegalább 10 cm távolságot.

• Azinverteraljántalálhatószellőzőnyílásésahátuljántalálható levegőkivezetéssohanelegyenletakarva.

• Afelületnek,melyreakészülékethelyezi,egyenletesnekés elégerősnekkelllennie. Amennyibenazinvertertjárművekbevagyhajókbaszereli,a készüléknekcsatlakozniakellazalvázhoz(földelés). Tekintsemegaszükségeskábelkeresztmetszetét(lásdtáblázat). 10cm 10cm Készülék Minimális kábelvastagság 150W 2,5mm

1. Arugalmascsatlakozókábel(pluszésmínusz)segítségévelkösseösszeazakkumulátortésaz

inverter csatlakozóját. Vigyázat! Apólusokatsohanecseréljefel!Apolaritásfelcseréléseeseténabelsőbiztosítékokkiolvadnak.A biztosítékokatcsakképzettszakemberekcserélhetik!

2. Kösseösszeakábeltésaterminált.

3. Előszöranegatívkábeltcsatlakoztassaanegatívterminálhoz.

4. ADCbiztosítékotvagyaDCáramkörmegszakítópozitívoldalát45centiméternélközelebbszerelje

be az akkumulátorhoz.

5. Csatlakoztassaapozitívkábeltapiros,pozitívterminálhoz.

Vigyázat! Annakérdekében,hogyazinverterintegráltszivárgóáramvédelmikészülékemegfelelő működjön,azinverterföldeléscsatlakozójátelektromosancsatlakoztatnikellajárművagyahajó karosszériájához.

6. Arugalmasföldelőkábelsegítségévelkösseösszeajárműföldelésipontjátazinverterföldelési

7. Aföldelőkábeltcsatlakoztassaakarosszériatermináljához.

Vigyázat! Azakkumulátorkábeleinekfordítottpolaritássaltörténőbekötésekárttehetazinverterben.Az invertertsohanehasználjapozitívföldeléstalkalmazóelektromosrendszereken. Az inverter használata 120/150/300/600W modellek: Egyszerremindigcsakegyfogyasztótcsatlakoztassonakészülékelejéntalálható230V-os konnektorhoz. >600W modellek: Egyszerremaximumkétfogyasztótkapcsoljonakészülékelejéntalálható230V-oskonnektorokhoz.59 Bekapcsolás AműveletazinverterelejéntalálhatóKI-/BEKAPCSOLÓgombsegítségévelvégezhetőel. BEKAPCSOLTállapotbanaz“Áram”LEDfolyamatosanvilágít. Meghibásodások 120/150/300W Amennyibenazakkumulátorfeszültsége10,7V(12V-osmodellesetén)vagy21.4V(24V-osmodell esetén)aLEDnarancssárgáravált.Eztörténikazinvertertúlmelegedéseeseténis. Amennyibenazakkumulátorfeszültsége10V(12V-osmodell)vagy20V(24V-osmodell)alácsökken, a készülék automatikusan kikapcsol.

1. Ebbenazesetben,kapcsoljakiazinvertert.

2. Biztosítsa,hogyazinverterszellőzésemegfelelőlegyen.

3. Várjonkörülbelül5-10percet,majdkapcsoljavisszaazinvertert.

600/1000/1500/2000W Amennyibenazakkumulátorfeszültsége10,7V(12V-osmodellesetén)vagy21.4V(24V-os modellesetén)a“TÚLTERHELÉS”LEDvilágítanikezdésegyhangjelzéshallható.Amennyibenaz akkumulátorfeszültsége10V(12V-osmodell)vagy20V(24V-osmodell)alácsökken,akészülék automatikusan kikapcsol. Amennyibenazeszköztúlmelegedik,azinverterlekapcsol–a“TÚLMELEGEDÉS”LEDfelkapcsol.

1. Ebbenazesetben,kapcsoljakiazinvertert.

2. Biztosítsa,hogyazinverterszellőzésemegfelelőlegyen.

3. Várjonkörülbelül5-10percet,majdkapcsoljavisszaazinvertert.

Amennyibenazinverterthosszúideignagyterhelésmelletthasználja,gyeljenodaazakkumulátor feszültségére.Amennyibenafeszültségnemelegendő,kérjükazonnaltöltsefelvagycseréljekiaz akkumulátort. Az1500Wésa2000Wmodellekeseténazelőlapon,míga600W(opcionális)és1000Wmodellekaz alaplemezenegymoduláriscsatlakozótalálhatóatávirányítóhoz. Műszaki adatok: Pure sine 120W sorozat Névlegesbemenőfeszültség 12 V DC 24 V DC Állandókimenőáram 120 W Maximálisbemenőáram 15 A 7,5A Kimenetifeszültség 230VAC+/-3% Kimenetifrekvencia 50Hz Kimenetihullámforma Pure szinuszhullám Teljesharmonikustorzítás 3% Terhelésnélküliáramerősség <0,5A <0,3A Bemenőfeszültségtartomány 10V~16,5V 20 V ~ 33 V Alacsony feszültség lekapcsolás 10 V 20 V Maximálishatékonyság 88% Méretek(hossz.xszél.xmag.) 204 × 105 × 30 mm Súly 453 g Biztonságitanúsítvány EN60950-1:

ELEKTROMÁGNESESKOMPATIBILITÁS

EN55022:B-osztály EN55024: EN61000-3-2: EN61000-3-3: E Jel60 Védettség:

• Bemeneti alacsony feszültség...................... *Bemenetitúlfeszültség .................................

• Alacsony akkumulátorszint riasztás ............. *Túlmelegedés............................................... *Túlterhelés ................................................... *Rövidzárlat ................................................... Reset üzemmód Automatikus Automatikus Automatikus Automatikus Manuális Manuális Pure sine 150W sorozat Névlegesbemenőfeszültség 12 V DC 24 V DC Állandókimenőáram 150W Maximáliskimenőáram 300W Maximálisbemenőáram 20A 10A Kimenetifeszültség 230VAC+/-3% Kimenetifrekvencia 50Hz Kimenetihullámforma Pure szinuszhullám Teljesharmonikustorzítás 3% Terhelésnélküliáramerősség <0,8A <0,6A Bemenőfeszültségtartomány 10,5V~16,5V 21V ~ 33V Alacsony feszültség riasztás 10,5V 21V Alacsony feszültség lekapcsolás 10 V 20 V Maximálishatékonyság 85% Méretek(hossz.xszél.xmag.) 215 × 147 × 66 mm Súly 1,28Kg Távvezérlő – GFCI – Biztonságitanúsítvány EN60950-1:

• Bemeneti alacsony feszültség...................... *Bemenetitúlfeszültség .................................

• Alacsony akkumulátorszint riasztás ............. *Túlmelegedés............................................... *Túlterhelés ................................................... *Rövidzárlat ................................................... Reset üzemmód Automatikus Automatikus Automatikus Automatikus Manuális Manuális Pure sine 300W sorozat Névlegesbemenőfeszültség 12 V DC 24 V DC Állandókimenőáram 300W Maximáliskimenőáram 500W Maximálisbemenőáram 40A 20A Kimenetifeszültség 230VAC+/-3% Kimenetifrekvencia 50Hz Kimenetihullámforma Pure szinuszhullám Teljesharmonikustorzítás 3%61 Terhelésnélküliáramerősség <0,7A <0,5A Bemenőfeszültségtartomány 10,5V~16,5V 21V ~ 33V Alacsony feszültség riasztás 10,5V 21V Alacsony feszültség lekapcsolás 10 V 20 V Maximálishatékonyság 88% Méretek(hossz.xszél.xmag.) 215x147x66mm Súly 1,32Kgs Távvezérlő – GFCI – Biztonságitanúsítvány EN60950-1:

• Bemeneti alacsony feszültség...................... *Bemenetitúlfeszültség .................................

• Alacsony akkumulátorszint riasztás ............. *Túlmelegedés............................................... *Túlterhelés ................................................... *Rövidzárlat ................................................... Reset üzemmód Automatikus Automatikus Automatikus Automatikus Manuális Manuális Pure sine 600W sorozat Névlegesbemenőfeszültség 12 V DC 24 V DC Állandókimenőáram 600 W Maximáliskimenőáram(maximum10percig) 1000 W (650 W) Maximálisbemenőáram 40A 20A Kimenetifeszültség 230VAC+/-3% Kimenetifrekvencia 50Hz Kimenetihullámforma Pure szinuszhullám Teljesharmonikustorzítás 3% Terhelésnélküliáramerősség <0,8A <0,6A Bemenőfeszültségtartomány 10,5V~16,5V 21V ~ 33V Alacsony feszültség riasztás 10,5V 21V Alacsony feszültség lekapcsolás 10 V 20 V Maximálishatékonyság 85% Méretek(hossz.xszél.xmag.) 280x236x83mm Súly 1,32Kgs Távvezérlő RC-15(opcionális) GFCI opcionális Biztonságitanúsítvány EN60950-1:

• Bemeneti alacsony feszültség...................... *Bemenetitúlfeszültség .................................

• Alacsony akkumulátorszint riasztás ............. *Túlmelegedés............................................... *Túlterhelés ................................................... *Rövidzárlat ................................................... Reset üzemmód Automatikus Automatikus Automatikus Automatikus Manuális Manuális Pure sine 1000W sorozat Névlegesbemenőfeszültség 12 V DC 24 V DC Állandókimenőáram 1000 W Maximáliskimenőáram(maximum10percig) 2000 W (1200 W) Maximálisbemenőáram 160A 80A Kimenetifeszültség 230VAC+/-3% Kimenetifrekvencia 50Hz Kimenetihullámforma Pure szinuszhullám Teljesharmonikustorzítás 3% Terhelésnélküliáramerősség <1,2A <0,8A Bemenőfeszültségtartomány 10,7V~16,5V 21,4V~33V Alacsony feszültség riasztás 10,7V 21,4V Alacsony feszültség lekapcsolás 10 V 20 V Maximálishatékonyság 85% Méretek(hossz.xszél.xmag.) 395x236x83mm Súly 4Kgs Távvezérlő RC-15(opcionális) GFCI opcionális Biztonságitanúsítvány EN60950-1:

• Bemeneti alacsony feszültség...................... *Bemenetitúlfeszültség .................................

• Alacsony akkumulátorszint riasztás ............. *Túlmelegedés............................................... *Túlterhelés ................................................... *Rövidzárlat ................................................... Reset üzemmód Automatikus Automatikus Automatikus Automatikus Manuális Manuális Pure sine 1500W sorozat Névlegesbemenőfeszültség 12 V DC 24 V DC Állandókimenőáram 1500 W Maximáliskimenőáram(maximum10percig) 3000W(1800W) Maximálisbemenőáram 200A 100A Kimenetifeszültség 230VAC+/-3% Kimenetifrekvencia 50Hz Kimenetihullámforma Pure szinuszhullám Teljesharmonikustorzítás 3%63 Terhelésnélküliáramerősség <1,6A <1 A Bemenőfeszültségtartomány 10,7V~16,5V 21,4V~33V Alacsony feszültség riasztás 10,7V 21,4V Alacsony feszültség lekapcsolás 10 V 20 V Maximálishatékonyság 85% Méretek(hossz.xszél.xmag.) 415x283x100mm Súly 5,75Kgs Távvezérlő RC-15(opcionális) GFCI opcionális Biztonságitanúsítvány EN60950-1:

• Bemeneti alacsony feszültség...................... *Bemenetitúlfeszültség .................................

• Alacsony akkumulátorszint riasztás ............. *Túlmelegedés............................................... *Túlterhelés ................................................... *Rövidzárlat ................................................... Reset üzemmód Automatikus Automatikus Automatikus Automatikus Manuális Manuális Pure sine 2000W sorozat Névlegesbemenőfeszültség 12 V DC 24 V DC Állandókimenőáram 2000 W Maximáliskimenőáram(maximum10percig) 4000 W (2200 W) Maximálisbemenőáram 240A 120A Kimenetifeszültség 230VAC+/-3% Kimenetifrekvencia 50Hz Kimenetihullámforma Pure szinuszhullám Teljesharmonikustorzítás 3% Terhelésnélküliáramerősség <1,6A <1A Bemenőfeszültségtartomány 10,7V~16,5V 21,4V~33V Alacsony feszültség riasztás 10,7V 21,4V Alacsony feszültség lekapcsolás 10 V 20 V Maximálishatékonyság 85% Méretek(hossz.xszél.xmag.) 415x283x100mm Súly 5,9Kgs Távvezérlő RC-15(opcionális) GFCI opcionális Biztonságitanúsítvány EN60950-1:

• Bemeneti alacsony feszültség...................... *Bemenetitúlfeszültség .................................

• Alacsony akkumulátorszint riasztás ............. *Túlmelegedés............................................... *Túlterhelés ................................................... *Rövidzárlat ................................................... Reset üzemmód Automatikus Automatikus Automatikus Automatikus Manuális Manuális Biztonsági óvintézkedések: Azáramütésveszélyénekcsökkentéseérdekébeneztaterméket KIZÁRÓLAGamárkaszervizképviselőjenyithatjafel.Hibaesetén húzzakiatermékcsatlakozójátakonnektorból,éskösselemás berendezésekről.Vigyázzon,hogyneérjeaterméketvízvagynedvesség. Karbantartás: Csakszárazronggyaltisztítsa.Tisztító-éssúrolószerekhasználatátmellőzze. Jótállás: Nemvállalunkjótállástésfelelősségetatermékenvégzettváltoztatásvagymódosításvagyatermék helytelenhasználatamiattbekövetkezőkárokért. Általános tudnivalók: Akivitelésaműszakijellemzőkelőzetesértesítésnélkülismódosulhatnak. Mindenlogó,terméknévésmárkanévatulajdonosánakmárkanevevagybejegyzettmárkaneve, azokatennektiszteletbentartásávalemlítjük. Őrizzemegeztazútmutatótésacsomagolást. Figyelem: Eztaterméketezzelajelöléselláttukel.Aztjelenti,hogyazelhasználtelektromosés elektronikustermékekettilosazáltalánosháztartásihulladékhozkeverni.Begyűjtésüket különbegyűjtőlétesítményekvégzik. SUOMI Invertterin rakenne Etuosa 150/300W 1.=AC230Vlähtöliitännät 2.=LED (vihreä=virtapäällä) (oranssi = vikatila)
