PURE60012 - Ηλεκτρικός αντιστροφέας HQ - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Ηλεκτρικός μετατροπέας καθαρού ημιτονοειδούς κύματος
Μάρκα	HQ
Μοντέλο	PURE60012
Ονομαστική τάση εισόδου	12 V DC ή 24 V DC (επιλέξιμο)
Τάση εξόδου	230 V AC ± 3%
Συχνότητα εξόδου	50 Hz
Συνεχής ισχύς εξόδου	600 W
Μέγιστη ισχύς εξόδου	1000 W (μέγ. 10 λεπτά)
Μέγιστο ρεύμα εισόδου	80 A (12 V) / 40 A (24 V)
Μέγιστη απόδοση	85%
Κυματομορφή εξόδου	Καθαρό ημιτονοειδές
Ολική αρμονική παραμόρφωση	< 3%
Κατανάλωση χωρίς φορτίο	< 0,8 A (12 V) / < 0,6 A (24 V)
Εύρος τάσης εισόδου	10,7–16,5 V (12 V) / 21,4–33 V (24 V)
Συναγερμός χαμηλής τάσης	10,7 V (12 V) / 21,4 V (24 V)
Διακοπή λόγω χαμηλής τάσης	10 V (12 V) / 20 V (24 V)
Διαστάσεις (Μ x Π x Υ)	280 x 236 x 83 mm
Βάρος	2,46 kg
Αριθμός εξόδων	2 (πρίζες 230 V)
Υποδοχή τηλεχειρισμού	Ναι (προαιρετικό RC-15)
Ανεμιστήρας ψύξης	Ναι
Προστασίες	Χαμηλή/υψηλή τάση, χαμηλή μπαταρία, υπερθέρμανση (αυτόματη) ; υπερφόρτωση, βραχυκύκλωμα (χειροκίνητη)
Πρότυπα ασφαλείας	EN60950-1, EMC EN55022 τάξη B
Συνιστώμενη χρήση	Τροχόσπιτο, σκάφος, επαγγελματικό όχημα
Συντήρηση	Καθαρισμός με στεγνό πανί
Δυνατότητα επισκευής	Επισκευή μόνο από εξειδικευμένο τεχνικό
Γενικές πληροφορίες	Η εγγύηση δεν ισχύει σε περίπτωση τροποποίησης ή λανθασμένης χρήσης. Τα χαρακτηριστικά υπόκεινται σε αλλαγές.

Συχνές ερωτήσεις - PURE60012 HQ

Πώς συνδέω τον μετατροπέα σε μια μπαταρία;

Συνδέστε πρώτα το αρνητικό καλώδιο (μαύρο) στον λευκό ακροδέκτη. Εγκαταστήστε έναν DC διακόπτη κυκλώματος ή ασφάλεια στη θετική πλευρά. Στη συνέχεια, συνδέστε το κόκκινο θετικό καλώδιο στον κόκκινο ακροδέκτη. Βεβαιωθείτε ότι δεν αντιστρέφετε την πολικότητα για να αποφύγετε ζημιά στη συσκευή.

Τι κάνω αν ανάψει η πορτοκαλί ενδεικτική λυχνία;

Η πορτοκαλί λυχνία υποδεικνύει χαμηλή τάση μπαταρίας ή υπερθέρμανση. Ελέγξτε την τάση της μπαταρίας (πρέπει να είναι μεγαλύτερη από 10,7 V για μοντέλο 12 V) και βεβαιωθείτε ότι ο μετατροπέας αερίζεται καλά. Εάν το πρόβλημα επιμένει, απενεργοποιήστε τη συσκευή για λίγα λεπτά.

Μπορώ να χρησιμοποιήσω τον μετατροπέα με ψυγείο;

Ναι, αλλά προσοχή στην ισχύ εκκίνησης που μπορεί να είναι 2 έως 3 φορές μεγαλύτερη από την ονομαστική ισχύ. Ελέγξτε ότι η μέγιστη ισχύς του μετατροπέα (1000 W) είναι επαρκής για το ψυγείο. Για μοντέλα 600 W, μην υπερβαίνετε τη συνεχή ισχύ.

Ποια είναι η διαφορά μεταξύ των μοντέλων 12V και 24V;

Η διαφορά είναι η ονομαστική τάση εισόδου. Επιλέξτε το μοντέλο ανάλογα με την μπαταρία του οχήματός σας ή της εγκατάστασης. Τα μοντέλα 12 V είναι κατάλληλα για συστήματα 12 V, τα 24 V για συστήματα 24 V. Μην συνδέετε μπαταρία 12 V σε μοντέλο 24 V.

Πώς εγκαθιστώ τον μετατροπέα σε ένα σκάφος;

Αναθέστε την εγκατάσταση σε έναν ειδικό για να αποφύγετε τη διάβρωση. Ο μετατροπέας πρέπει να είναι συνδεδεμένος στη γείωση (σασί του σκάφους). Χρησιμοποιήστε καλώδια κατάλληλης διατομής και εξασφαλίστε καλό αερισμό.

Ο μετατροπέας εκπέμπει ηχητικό σήμα, τι κάνω;

Το ηχητικό σήμα υποδεικνύει υπερφόρτωση ή χαμηλή μπαταρία. Αποσυνδέστε τις συσκευές και ελέγξτε την τάση της μπαταρίας. Εάν η υπερφόρτωση επιμένει, επαναφέρετε τον μετατροπέα χειροκίνητα απενεργοποιώντας τον και στη συνέχεια ενεργοποιώντας τον ξανά.

Μπορώ να συνδέσω πολλές συσκευές στον μετατροπέα;

Ναι, μπορείτε να συνδέσετε έως 2 συσκευές ανά πρίζα (4 συνολικά). Βεβαιωθείτε ότι η συνολική ισχύς δεν υπερβαίνει τα 600 W συνεχώς και 1000 W μέγιστα (10 λεπτά το πολύ). Αποφύγετε ταυτόχρονες συσκευές με υψηλή ισχύ εκκίνησης.

Πώς καθαρίζω τον μετατροπέα;

Καθαρίστε τη συσκευή μόνο με στεγνό πανί. Μην χρησιμοποιείτε διαλύτες ή λειαντικά προϊόντα. Πριν από τον καθαρισμό, αποσυνδέστε τον μετατροπέα από την μπαταρία και τις συσκευές.

Τι κάνω σε περίπτωση βραχυκυκλώματος;

Ο μετατροπέας απενεργοποιείται αυτόματα. Για επαναφορά, αποσυνδέστε όλες τις συσκευές, απενεργοποιήστε τον μετατροπέα, στη συνέχεια ενεργοποιήστε τον ξανά. Εάν το βραχυκύκλωμα επιμένει, ελέγξτε την καλωδίωση και τις συνδεδεμένες συσκευές. Η επαναφορά είναι χειροκίνητη.

Είναι ο μετατροπέας συμβατός με ηλιακούς συλλέκτες;

Ναι, μέσω μπαταρίας αποθήκευσης. Οι ηλιακοί συλλέκτες φορτίζουν την μπαταρία και ο μετατροπέας μετατρέπει το συνεχές ρεύμα της μπαταρίας σε εναλλασσόμενο. Βεβαιωθείτε ότι η ισχύς των συλλεκτών είναι κατάλληλη για τη χωρητικότητα της μπαταρίας.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PURE60012 HQ

ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ (σελ. 84)

PURE SINE INVERTERS

VEILEDNING (p. 98)

RENE SINUSINVERTERE

ENGLISH

Inverter layout

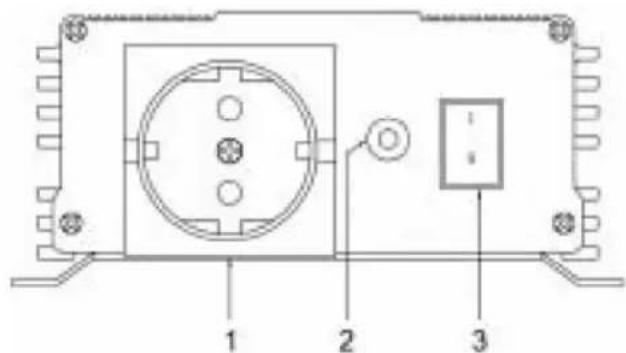

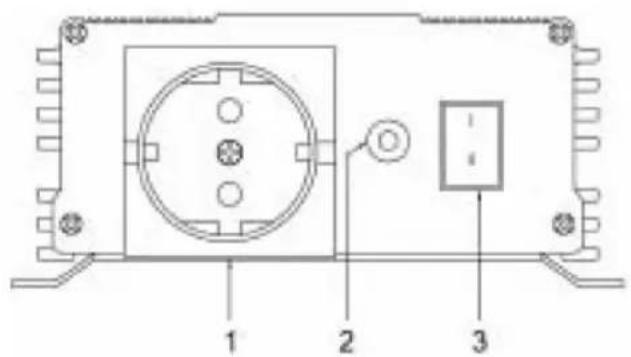

Front 150/300 W

1 2 3

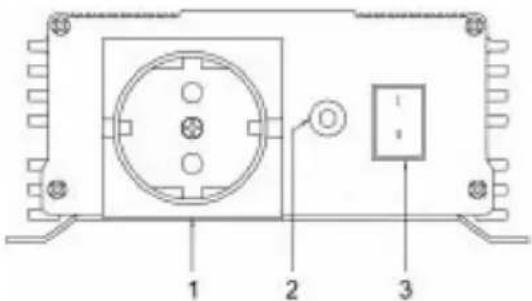

Εμπρόσθιο μέρος 150/300W

1 2 3

1. = έξοδοι AC 230V

2. = LED (πράσινο = σε λειτουργία) (πορτοκαλί = μη φυσιολογικό)

3. = Διακόπτης λειτουργίας

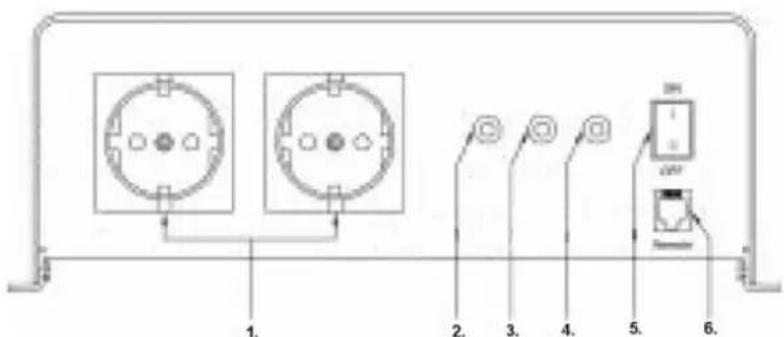

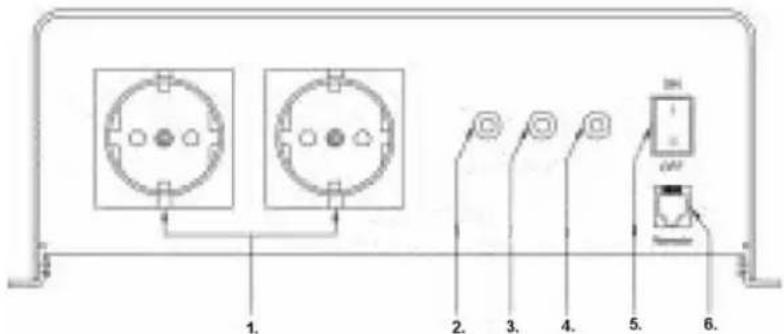

Εμπρόσθιο μέρος 600/1000/1500/2000W

1. 2. 3. 4. 5. 6.

1. = 'Εξοδοι AC 230V

2. = LED (υπερθέρμανση)

3. = LED (υπερφόρτωση)

4. = LED (έξοδος ρεύματος)

5. = Διακόπτης λειτουργίας

6. = Υποδοχή για τηλεχειρισμό

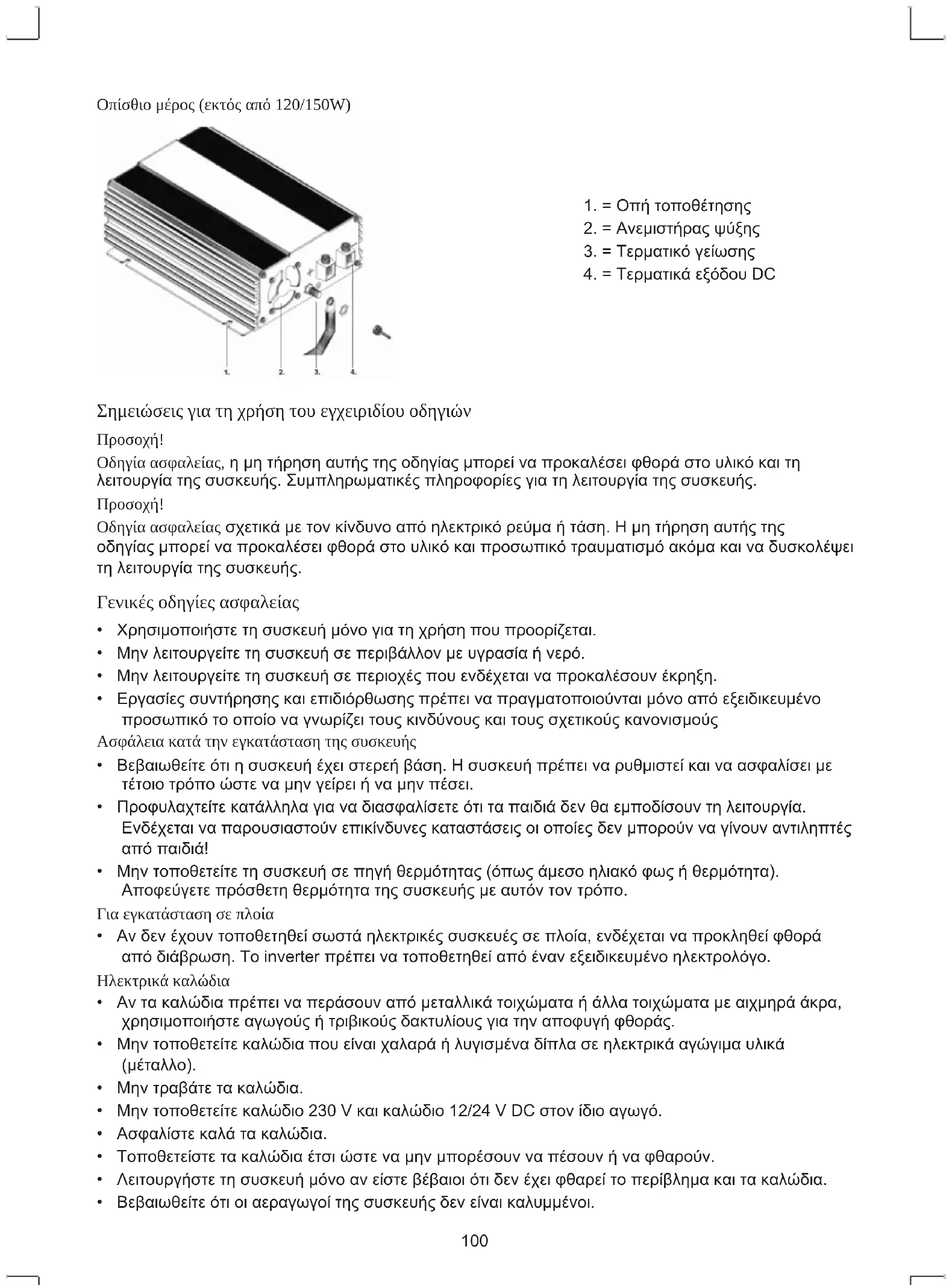

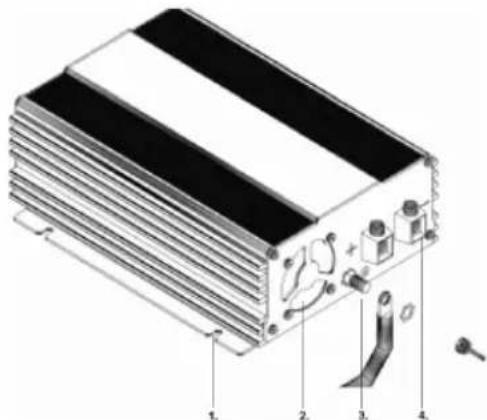

Οπίσθιο μέρος (εκτός από 120/150W)

1. = Οπή τοποθέτησης
2. = Ανεμιστήρας ψύξης
3. = Τερματικό γείωσης
4. = Τερματικά εξόδου DC

Σημειώσεις για τη χρήση του εγχειριδίου οδηγιών

Προσοχή!

Οδηγία ασφαλείας, η μη τήρηση αυτής της οδηγίας μπορεί να προκαλέσει φθορά στο υλικό και τη λειτουργία της συσκευής. Συμπληρωματικές πληροφορίες για τη λειτουργία της συσκευής.

Προσοχή!

Οδηγία ασφαλείας σχετικά με τον κίνδυνο από ηλεκτρικό ρεύμα ή τάση. Η μη τήρηση αυτής της οδηγίας μπορεί να προκαλέσει φθορά στο υλικό και προσωπικό τραυματισμό ακόμα και να δυσκολέψει τη λειτουργία της συσκευής.

Γενικές οδηγίες ασφαλείας

• Χρησιμοποιήστε τη συσκευή μόνο για τη χρήση που προορίζεται.
• Μην λειτουργείτε τη συσκευή σε περιβάλλον με υγρασία ή νερό.
- Μην λειτουργείτε τη συσκευή σε περιοχές που ενδέχεται να προκαλέσουν έκρηξη.
- Εργασίες συντήρησης και επιδιόρθωσης πρέπει να πραγματοποιούνται μόνο από εξειδικευμένο προσωπικό το οποίο να γνωρίζει τους κινδύνους και τους σχετικούς κανονισμούς

Ασφάλεια κατά την εγκατάσταση της συσκευής

• Βεβαιωθείτε ότι η συσκευή έχει στερεή βάση. Η συσκευή πρέπει να ρυθμιστεί και να ασφαλίσει με τέτοιο τρόπο ώστε να μην γείρει ή να μην πέσει.
  • Προφυλαχτείτε κατάλληλα για να διασφαλίσετε ότι τα παιδιά δεν θα εμποδίσουν τη λειτουργία. Ενδέχεται να παρουσιαστούν επικίνδυνες καταστάσεις οι οποίες δεν μπορούν να γίνουν αντιληπτές από παιδιά!
• Μην τοποθετείτε τη συσκευή σε πηγή θερμότητας (όπως άμεσο ηλιακό φως ή θερμότητα). Αποφεύγετε πρόσθετη θερμότητα της συσκευής με αυτόν τον τρόπο.

Για εγκατάσταση σε πλοία

- Αν δεν έχουν τοποθετηθεί σωστά ηλεκτρικές συσκευές σε πλοία, ενδέχεται να προκληθεί φθορά από διάβρωση. Το inverter πρέπει να τοποθετηθεί από έναν εξειδικευμένο ηλεκτρολόγο.

Ηλεκτρικά καλώδια

- Αν τα καλώδια πρέπει να περάσουν από μεταλλικά τοιχώματα ή άλλα τοιχώματα με αιχμηρά άκρα, χρησιμοποιήστε αγωγούς ή τριβικούς δακτυλίους για την αποφυγή φθοράς.

- Μην τοποθετείτε καλώδια που είναι χαλαρά ή λυγισμένα δίπλα σε ηλεκτρικά αγώγιμα υλικά (μέταλλο).

• Μην τραβάτε τα καλώδια.

• Μην τοποθετείτε καλώδιο 230 V και καλώδιο 12/24 V DC στον ίδιο αγωγό.

• Ασφαλίστε καλά τα καλώδια.

• Τοποθετείστε τα καλώδια έτσι ώστε να μην μπορέσουν να πέσουν ή να φθαρούν.

• Λειτουργήστε τη συσκευή μόνο αν είστε βέβαιοι ότι δεν έχει φθαρεί το περίβλημα και τα καλώδια.

• Βεβαιωθείτε ότι οι αεραγωγοί της συσκευής δεν είναι καλυμμένοι.

• Βεβαιωθείτε ότι υπάρχει επαρκής εξαερισμός.
- Μην συνδέετε την έξοδο 230 V του inverter σε διαφορετική πηγή 230 V.
- Ακόμα και μετά την ενεργοποίηση της ασφάλειας, κάποια μέρη του inverter παραμένουν ενεργοποιημένα.
- Αποσυνδέετε πάντα την τροφοδοσία κατά τη λειτουργία της συσκευής.

Κατάλληλη χρήση

Τα Pure Sine Wave Inverters με έξοδο ημιτονικής κυματομορφής μετατρέπουν άμεσο ρεύμα 12 V ή 24 V σε εναλλασσόμενο ρεύμα 230V σε συχνότητα 50 Hz.

Προειδοποίηση!

Η αντιστροφή της σύνδεσης πολικότητας των μπαταριών μπορεί να φθείρει το inverter. Μην χρησιμοποιείτε το inverter με ηλεκτρικά συστήματα με θετική γείωση.

Με τον σχεδιασμό μικρού βάρους και μεγέθους, το inverter μπορεί να τοποθετηθεί εύκολα σε εκδρομικά autokίνητα, εμπορικά οχήματα ή μηχανές και ιστιοπλοϊκά.

Η τάση εξόδου αντιστοιχεί στο πρότυπο υποδοχής (γνήσια τάση sinus)

Τηρήστε τις τιμές για την ισχύ εξόδου της σταθεράς και την ισχύ εξόδου αιχμής (για μέγιστο χρόνο 10 λεπτών) όπως υποδεικνύεται στην ενότητα “Τεχνικά δεδομένα”.

Μην συνδέετε ποτέ συσκευές με απαιτήσεις μεγαλύτερης ισχύος.

Σημείωση

Λάβετε υπόψη ότι κατά τη σύνδεση συσκευών με ηλεκτρικό οδηγό (όπως ηλεκτρικά τρυπάνια και ψυγεία) χρειάζεται συχνά περισσότερη ισχύ από αυτήν που δηλώνεται στην πλάκα τύπου.

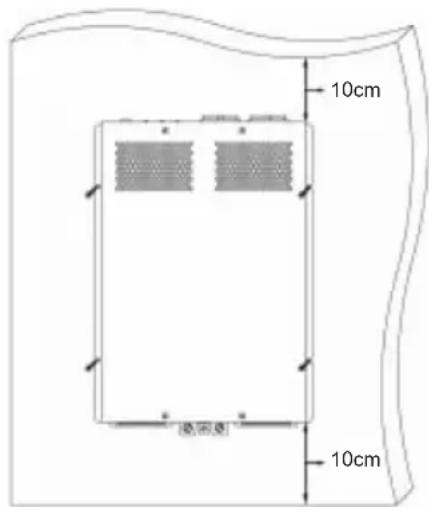

Οδηγίες εγκατάστασης

Όταν επιλέγετε την τοποθεσία εγκατάστασης, τηρήστε τις ακόλουθες οδηγίες:

• Η εγκατάσταση του inverter μπορεί να πραγματοποιηθεί οριζοντίως ή καθέτως.
  • To inverter πρέπει να τοποθετηθεί σε ένα στεγνό και καθαρό μέρος που δεν εκτίθεται σε υγρασία.
• Βεβαιωθείτε ότι το μέρος εξαερίζεται καλά. Αν τοποθετηθεί στο περίβλημα, βεβαιωθείτε ότι υπάρχει καλή εξαέρωση. Αφήστε κενό χώρο τουλάχιστον 10 εκατοστά γύρω από το inverter.
• Η είσοδο του αέρα στο κάτω μέρος του inverter και η έξοδος του αέρα στο πίσω μέρος δεν πρέπει να εμποδίζονται.
• Η επιφάνεια εγκατάστασης πρέπει να είναι επίπεδη και να έχει αρκετή δύναμη.

Σε περίπτωση που το inverter τοποθετηθεί σε οχήματα ή πλοία πρέπει να συνδεθεί με το σασί (γείωση).

Τηρήστε την απαιτούμενη ενότητα καλωδίων (βλέπε τον πίνακα).

Συσκευή Ελάχιστο πάχος καλωδίων
150W 2,5 mm	^2
300W 6,0 mm	^2
600W 10,0 mm	^2
1000W 35,0 mm	^2
2000W 50,0 mm	^2

1. Τοποθετήστε το εύκαμπτο καλώδιο σύνδεσης (συν και πλην) από την μπαταρία στους πόλους σύνδεσης του inverter.

Προειδοποίηση!

Βεβαιωθείτε ότι οι πόλοι δεν θα αλλάξουν! Η αντιστροφή της σύνδεσης πολικότητας θα προκαλέσει την έκρηξη των εσωτερικών ασφαλειών. Η εναλλαγή των ασφαλειών πρέπει να γίνεται μόνο από ειδικούς!

1. Συνδέστε το καλώδιο και το τερματικό μαζί.
2. Πρώτα συνδέσετε το αρνητικό καλώδιο στο λευκό αρνητικό τερματικό.
3. Τοποθετήστε μια ασφάλεια DC ή έναν διακόπτη κυκλώματος DC στη θετική πλευρά του κυκλώματος σε 18 ίντσες της μπαταρίας.
4. Συνδέστε το θετικό καλώδιο στο κόκκινο θετικό τερματικό.

Προειδοποίηση!

Για τη σωστή λειτουργία της ενσωματωμένης προστατευτικής συσκευής των inverters που λειτουργεί με ρεύμα, η σύνδεση γείωσης του inverter πρέπει να είναι ηλεκτρικά συνδεδεμένη στο σασί του οχήματος ή του πλοίου.

1. Τοποθετήστε το εύκαμπτο καλώδιο γείωσης από το σημείο γείωσης του οχήματος στο σημείο γείωσης του inverter.
2. Συνδέστε το καλώδιο γείωσης του τερματικού του σασί.

Προειδοποίηση!

Η αντιστροφή της σύνδεσης πολικότητας των μπαταριών μπορεί να φθείρει το inverter. Μην χρησιμοποιείτε το inverter με ηλεκτρικά συστήματα με θετική γείωση.

Χρήση του inverter

Μοντέλα 120/150/300/600W:

Συνδέετε πάντα μόνο μια μονάδα κατανάλωσης στην υποδοχή των 230 Τ στο εμπρόσθιο μέρος της συσκευής.

>Μοντέλα 600W:

Συνδέετε πάντα μέχρι δύο μονάδες κατανάλωσης σε κάθε υποδοχή 230 Τ στο εμπρόσθιο μέρος της συσκευής.

Ενεργοποίηση

Η λειτουργία πραγματοποιείται με τον διακόπτη ΟΝ/ΟFF στο εμπρόσθιο μέρος του του inverter. Στη λειτουργία ενεργοποίησης ΟΝ το στοιχείο ελέγχου LED “Power” ανάβει.

Δυσλειτουργίες

120/150/300W

Αν η τάση της μπαταρίας πέσει κάτω από 10,7 V (μοντέλα 12V) ή 21,4 V (μοντέλα 24V) το LED γίνεται πορτοκαλί. Αυτό συμβαίνει επίσης όταν το inverter υπερθερμαίνεται.

To inverter απενεργοποιείται αυτόματα σε περίπτωση που πέφτει η τάση της μπαταρίας στα 10 V (για μοντέλα 12V) ή 20 V (για μοντέλα 24V).

1. Αν συμβεί αυτό, απενεργοποιήστε το inverter.
2. Βεβαιωθείτε ότι το inverter εξαερώνεται επαρκώς.
3. Περιμένετε περίπου 5 - 10 λεπτά και ενεργοποιήστε μόνο το inverter.

600/1000/1500/2000W

Αν η τάση της μπαταρίας πέσει κάτω από 10,7 V (μοντέλα 12V) ή 21,4 V (μοντέλα 24V) το στοιχείο ελέγχου LED “OVER-LOAD” ανάβει και ακούγεται ένα ηχητικό σήμα. To inverter απενεργοποιείται αυτόματα σε περίπτωση που πέφτει η τάση της μπαταρίας στα 10 V (για μοντέλα 12V) ή 20 V (για μοντέλα 24V).

Αν υπερθερμανθεί η συσκευή, το inverter απενεργοποιείται – ανάβει το LED “OVER TEMP”.

1. Αν συμβεί αυτό, απενεργοποιήστε το inverter.
2. Βεβαιωθείτε ότι το inverter εξαερώνεται επαρκώς.
3. Περιμένετε περίπου 5 - 10 λεπτά και ενεργοποιήστε μόνο το inverter.
   Όταν λειτουργείτε το inverter σε υψηλό φορτίο για μεγάλες περιόδους, πρέπει να δώσετε προσοχή στην τάση της μπαταρίας. Αν δεν αρκεί η τάση, φορτίστε αμέσως την μπαταρία ή αντικαταστήστε την.
   Υπάρχει υποδοχή μονάδας για τηλεχειρισμό για 1500W και 2000W στον εμπρόσθιο πίνακα και για 600W (προαιρετικό) και 1000W στην κάτω πλάκα.

Προδιαγραφές:
Pure sine 120W series

Ονομαστική τάση εισόδου 12 V DC 24 V DC
Συνεχής ισχύς εξόδου 120W
Μέγιστο ρεύμα εισόδου 15A 7,5A
Τάση εξόδου 230V AC +/- 3%
Συχνότητα εξόδου 50 Hz
Μορφή κύματος εξόδου Pure sine wave
Ολική αρμονική παραμόρφωση 3%
Χωρίς ρεύμα φορτίου <0,5A <0,3A
Εύρος τάσης εισόδου 10V ~ 16,5V 20V ~ 33V
Απενεργοποίηση χαμηλής τάσης 10 V 20 V
Αποτελεσματικότητα μέχρι 88%
Διαστάσεις (Μ x Β x Υ) 204 x 105 x 30 mm
Βάρος	453 g
Πιστοποίηση ασφάλειας	EN60950-1:
EMC	EN55022: Κατηγορία ΒEN55024:EN61000-3-2:EN61000-3-3:
Ένδειξη Ε	^E_13
Προστασία:Λειτουργία επαναφοράς* Χαμηλή τάση εισόδου ...... Autóματο* Υπερβολική τάση εισόδου ...... Autóματο* Συναγερμός χαμηλού επιπέδου μπαταρίας .... Autóματο* Υπερβολική θερμοκρασία ...... Autóματο* Υπερφόρτωση ...... Μη autóματο* Βραχυκύκλωμα ...... Μη autóματο

Ονομαστική τάση εισόδου 12 V DC 24 V DC
Συνεχής ισχύς εξόδου 150W
Μέγιστη στιγμιαία ισχύς εξόδου	300W
Μέγιστο ρεύμα εισόδου 20A	10A
Τάση εξόδου 230V AC +/- 3%
Συχνότητα εξόδου 50 Hz
Μορφή κύματος εξόδου Pure sine wave
Ολική αρμονική παραμόρφωση 3%
Χωρίς ρεύμα φορτίου <0,8A <0,6A
Εύρος τάσης εισόδου	10,5V ~ 16,5V	21V ~ 33V
Συναγερμός χαμηλής τάσης	10,5V	21V
Απενεργοποίηση χαμηλής τάσης 10 V 20 V
Αποτελεσματικότητα μέχρι 85%
Διαστάσεις (M x B x Y) 215 x 147 x 66 mm
Βάρος	1,28Kgs
Τηλεχειριστήριο	-
GFCI	-
Πιστοποίηση ασφάλειας	EN60950-1:

EMC	EN55022: Κατηγορία ΒEN55024:EN61000-3-2:EN61000-3-3:
Ένδειξη Ε	Ε13 10R-023658
Προστασία:Λειτουργία επαναφοράς* Χαμηλή τάση εισόδου ...... Autóματο* Υπερβολική τάση εισόδου ...... Autóματο* Συναγερμός χαμηλού επιπέδου μπαταρίας .... Autóματο* Υπερβολική θερμοκρασία ...... Autóματο* Υπερφόρτωση ...... Μη autóματο* Βραχυκύκλωμα ...... Μη autóματο

Ονομαστική τάση εισόδου 12 V DC 24 V DC
Συνεχής ισχύς εξόδου 300W
Μέγιστη στιγμιαία ισχύς εξόδου 500W
Μέγιστο ρεύμα εισόδου 40A 20A
Τάση εξόδου 230V AC +/- 3%
Συχνότητα εξόδου 50 Hz
Μορφή κύματος εξόδου Pure sine wave
Ολική αρμονική παραμόρφωση 3%
Χωρίς ρεύμα φορτίου <0.7A <0.5A
Εύρος τάσης εισόδου 10,5V ~ 16,5V 21V ~ 33V
Συναγερμός χαμηλής τάσης	10,5V	21V
Απενεργοποίηση χαμηλής τάσης	10 V	20 V
Αποτελεσματικότητα μέχρι	88%
Διαστάσεις (Μ x Β x Υ)	215 x 147 x 66 mm
Βάρος	1,32Kgs
Τηλεχειριστήριο	-
GFCI	-
Πιστοποίηση ασφάλειας	EN60950-1:
EMC	EN55022: Κατηγορία ΒEN55024:EN61000-3-2:EN61000-3-3:
Ένδειξη Ε	10R-023658
Προστασία:Λειτουργία επαναφοράς* Χαμηλή τάση εισόδου ...... Autóματο* Υπερβολική τάση εισόδου ...... Autóματο* Συναγερμός χαμηλού επιπέδου μπαταρίας .... Autóματο* Υπερβολική θερμοκρασία ...... Autóματο* Υπερφόρτωση ...... Μη autóματο* Βραχυκύκλωμα ...... Μη autóματο

Ονομαστική τάση εισόδου 12 V DC 24 V DC
Συνεχής ισχύς εξόδου	600 W

Μέγιστη στιγμιαία ισχύς εξόδου(για μέγιστο χρόνο 10 λεπτών)	1000 W (650 W)
Μέγιστο ρεύμα εισόδου 40A 20A
Τάση εξόδου 230V AC +/- 3%
Συχνότητα εξόδου 50 Hz
Μορφή κύματος εξόδου Pure sine wave
Ολική αρμονική παραμόρφωση 3%
Χωρίς ρεύμα φορτίου <0.8A <0.6A
Εύρος τάσης εισόδου 10,5V ~ 16,5V 21V ~ 33V
Συναγερμός χαμηλής τάσης 10,5V 21V
Απενεργοποίηση χαμηλής τάσης 10 V 20 V
Αποτελεσματικότητα μέχρι 85%
Διαστάσεις (M x B x Y) 280 x 236 x 83 mm
Βάρος 1,32Kgs
Τηλεχειριστήριο	RC-15 (προαιρετικό)
GFCI	προαιρετικό
Πιστοποίηση ασφάλειας	EN60950-1:
EMC	EN55022: Κατηγορία BEN55024:EN61000-3-2:EN61000-3-3:
Ένδειξη Ε	10R-02 3659
Προστασία:Λειτουργία επαναφοράς* Χαμηλή τάση εισόδου...... Autóματο* Υπερβολική τάση εισόδου...... Autóματο* Συναγερμός χαμηλού επιπέδου μπαταρίας .... Autóματο* Υπερβολική θερμοκρασία...... Autóματο* Υπερφόρτωση...... Μη autóματο* Βραχυκύκλωμα ...... Μη autóματο

Ονομαστική τάση εισόδου	12 V DC	24 V DC
Συνεχής ισχύς εξόδου	1000 W
Μέγιστη στιγμιαία ισχύς εξόδου(για μέγιστο χρόνο 10 λεπτών)	2000 W (1200 W)
Μέγιστο ρεύμα εισόδου	160A 80A
Τάση εξόδου 230V AC +/- 3%
Συχνότητα εξόδου 50 Hz
Μορφή κύματος εξόδου Pure sine wave
Ολική αρμονική παραμόρφωση 3%
Χωρίς ρεύμα φορτίου <1.2A <0.8A
Εύρος τάσης εισόδου 10.7V ~ 16.5V	21.4V ~ 33V
Συναγερμός χαμηλής τάσης 10.7V 21.4V
Απενεργοποίηση χαμηλής τάσης 10 V 20 V
Αποτελεσματικότητα μέχρι 85%
Διαστάσεις (M x B x Y) 395 x 236 x 83 mm
Βάρος	4Kgs
Τηλεχειριστήριο	RC-15 (προαιρετικό)
GFCI	προαιρετικό

Πιστοποίηση ασφάλειας EN60950-1:
EMC	EN55022: Κατηγορία ΒEN55024:EN61000-3-2:EN61000-3-3:
Ένδειξη Ε	Ε13 10R-02 9726
Προστασία:Λειτουργία επαναφοράς* Χαμηλή τάση εισόδου ...... Autóματο* Υπερβολική τάση εισόδου ...... Autóματο* Συναγερμός χαμηλού επιπέδου μπαταρίας .... Autóματο* Υπερβολική θερμοκρασία ...... Autóματο* Υπερφόρτωση ...... Μη autóματο* Βραχυκύκλωμα ...... Μη autóματο

Ονομαστική τάση εισόδου 12 V DC 24 V DC
Συνεχής ισχύς εξόδου 1500 W
Μέγιστη στιγμιαία ισχύς εξόδου(για μέγιστο χρόνο 10 λεπτών)	3000 W(1800 W)
Μέγιστο ρεύμα εισόδου 200A 100A
Τάση εξόδου 230V AC +/- 3%
Συχνότητα εξόδου 50 Hz
Μορφή κύματος εξόδου Pure sine wave
Ολική αρμονική παραμόρφωση 3%
Χωρίς ρεύμα φορτίου <1.6A <1A
Εύρος τάσης εισόδου 10,5V ~ 16,5V 21V ~ 33V
Συναγερμός χαμηλής τάσης	10,5V 21V
Απενεργοποίηση χαμηλής τάσης	10 V	20 V
Αποτελεσματικότητα μέχρι	85%
Διαστάσεις (Μ x Β x Υ)	415 x 283 x 100 mm
Βάρος	5,75Kgs
Τηλεχειριστήριο	RC-15 (προαιρετικό)
GFCI	προαιρετικό
Πιστοποίηση ασφάλειας EN60950-1:
EMC	EN55022: Κατηγορία BEN55024:EN61000-3-2:EN61000-3-3:
Ένδειξη Ε	10R-02 9594
Προστασία:Λειτουργία επαναφοράς* Χαμηλή τάση εισόδου ...... Autóματο* Υπερβολική τάση εισόδου ...... Autóματο* Συναγερμός χαμηλού επιπέδου μπαταρίας .... Autóματο* Υπερβολική θερμοκρασία ...... Autóματο* Υπερφόρτωση ...... Μη autóματο* Βραχυκύκλωμα ...... Μη autóματο

Ονομαστική τάση εισόδου 12 V DC 24 V DC
Συνεχής ισχύς εξόδου 2000 W
Μέγιστη στιγμιαία ισχύς εξόδου(για μέγιστο χρόνο 10 λεπτών)	4000 W (2200 W)
Μέγιστο ρεύμα εισόδου 240A 120A
Τάση εξόδου 230V AC +/- 3%
Συχνότητα εξόδου 50 Hz
Μορφή κύματος εξόδου Pure sine wave
Ολική αρμονική παραμόρφωση 3%
Χωρίς ρεύμα φορτίου <1.6A <1A
Εύρος τάσης εισόδου 10,5V ~ 16,5V 21V ~ 33V
Συναγερμός χαμηλής τάσης 10,5V 21V
Απενεργοποίηση χαμηλής τάσης 10 V 20 V
Αποτελεσματικότητα μέχρι 85%
Διαστάσεις (M x B x Y)	415 x 283 x 100 mm
Βάρος	5,9Kgs
Τηλεχειριστήριο	RC-15 (προαιρετικό)
GFCI	προαιρετικό
Πιστοποίηση ασφάλειας	EN60950-1:
EMC	EN55022: Κατηγορία BEN55024:EN61000-3-2:EN61000-3-3:
Ένδειξη Ε	10R-02 9594
Προστασία:Λειτουργία επαναφοράς* Χαμηλή τάση εισόδου ...... Autóματο* Υπερβολική τάση εισόδου ...... Autóματο* Συναγερμός χαμηλού επιπέδου μπαταρίας .... Autóματο* Υπερβολική θερμοκρασία ...... Autóματο* Υπερφόρτωση ...... Mn autóματο* Βραχυκύκλωμα ...... Mn autóματο

Οδηγίες ασφαλείας:

Για να μειώσετε τον κίνδυνο ηλεκτροπληξίας, το προϊόν αυτό θα πρέπει να ανοιχθεί MONO από εξουσιοδοτημένο τεχνικό όταν απαιτείται συντήρηση (σέρβις). Αποσυνδέστε το προϊόν από την πρίζα και άλλο

εξοπλισμό αν παρουσιαστεί πρόβλημα. Μην εκθέτετε το προϊόν σε νερό ή υγρασία.

Συντήρηση:

Καθαρίστε μόνο με ένα στεγνό πανί. Μη χρησιμοποιείτε διαλύτες ή λειαντικά.

Εγγύηση:

Ουδεμία εγγύηση ή ευθύνη δεν είναι αποδεκτή σε περίπτωση αλλαγής ή μετατροπής του προϊόντος ή βλάβης που προκλήθηκε λόγω εσφαλμένης χρήσης του προϊόντος.

Γενικά:

Το σχέδιο και τα χαρακτηριστικά μπορούν να αλλάξουν χωρίς καμία προειδοποίηση. Όλα τα λογότυπα, οι επωνυμίες και οι ονομασίες προϊόντων είναι εμπορικά σήματα ή σήματα κατατεθέντα των αντίστοιχων κατόχων και δια του παρόντος αναγνωρίζονται ως τέτοια. Φυλάξτε το παρόν εγχειρίδιο και τη συσκευασία για μελλοντική αναφορά.

Προσοχή:

Το συγκεκριμένο προϊόν έχει επισημανθεί με αυτό το σύμβολο. Αυτό σημαίνει ότι οι μεταχειρισμένες ηλεκτρικές και ηλεκτρονικές συσκευές δεν πρέπει να αναμειγνύονται με τα κοινά οικιακά απορρίμματα. Υπάρχει ξεχωριστό σύστημα συλλογής για αυτά τα αντικείμενα.

DANSK

Vekselretter layout

Forside 150/300W

1 2 3

1. = AC 230V udgange

2. = LED (grøn = strøm til) (orange = unormal)

3. = Afbryder

Forside 600/1000/1500/2000W

1. 2. 3. 4. 5. 6.

Περιγραφή: PURE SINE INVERTERS

Beskrivelse: ÆGTE SINUSVEKSELRETTER

Beskrivelse: RENE SINUSINVERTERE

Is in conformity with the following standards: / den folgenden Standards entspricht: / est conforme aux normes suivantes: / in overeenstemming met de volgende normen is: / è conforme ai seguenti standard: / es conforme a las siguientes normas: / Megfelel az alábbi szabványoknak: / Täyttää seuraavat standardit: / Överensstämmer med följande standarder: / splňuje následující normy: / Este în conformitate cu următoarele standarde: / Συμμορφώνεται με τις ακόλουθες προδιαγραφές: / Overensstemmelse med fölgende standarder: / Overensstemmer med fölgende standarder: EN 55022:2006+A1:2007, EN 55024:1998+A1:2001+A2:2003

EN 61000-3-2:2006, EN 60950-1:2006+A11:2009, EN 61000-3-3:1995+A1:2001+A1:2001+A2:2005

EU Directive(s) / EG-Richtlinie(n) / Directive(s) EU / EU richtlijn(en) / Direttiva(e) EU / Directiva(s) UE / EU direktivák / EU Toimintaohje(et) / Eu Direktiv(en) / Směrnice EU / Directiva(e) UE: / Oðnyía(ες) της EE: / EU direktiv(er) / EU-direktiv(ene): 2004/108/EC, 2006/95/EC

's-Hertogenbosch, 23-6-2010

Mrs. / Mme. / Mevr. / Sig.ra / D. / Fru / Paní / Kα : J. Gilad

Purchase Director / Einkaufsleiterin / Directrice des Achats / Directeur inkoop / Direttore agli acquisti / Director de compras / értékesítési igazgató / Ostojohtaja / Inköpsansvarig / Obchodní ředitelka / Director achiziții / Διευθυντής αγορών / Indkøbschef / Innkjøpssjef

Copyright ©
