PURE2KW12 - Ηλεκτρικός αντιστροφέας HQ - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Ηλεκτρικός μετατροπέας
Μάρκα	HQ
Μοντέλο	PURE2KW12
Ονομαστική τάση εισόδου	12 V DC
Σταθερή ισχύς εξόδου	2000 W
Ισχύς αιχμής εξόδου (μέγ. 10 λεπτά)	4000 W (2200 W)
Μέγιστο ρεύμα εισόδου	240 A
Τάση εξόδου	230 V AC ±3%
Συχνότητα εξόδου	50 Hz
Κυματομορφή εξόδου	Καθαρή ημιτονοειδής κυματομορφή
Ολική αρμονική παραμόρφωση	< 3%
Μέγιστη απόδοση	έως 85%
Εύρος τάσεων εισόδου	10,7 V ~ 16,5 V
Προστασίες	Χαμηλή τάση (αυτόματη), υπέρταση (αυτόματη), συναγερμός χαμηλής μπαταρίας (αυτόματη), υπερθέρμανση (αυτόματη), υπερφόρτωση (χειροκίνητη), βραχυκύκλωμα (χειροκίνητο)
Διαστάσεις (Μ x Π x Υ)	415 x 283 x 100 mm
Βάρος	5,9 kg
Πρότυπα ασφαλείας	EN60950-1, EMC EN55022 Κατηγορία B, EN55024, EN61000-3-2, EN61000-3-3
Προαιρετικό τηλεχειριστήριο	RC-15
Συντήρηση	Καθαρίστε με ένα στεγνό πανί. Μη χρησιμοποιείτε διαλύτες.
Εγκατάσταση	Στερεή επιφάνεια, οριζόντια ή κάθετη, εξαερισμός (10 cm γύρω), μην φράσσετε τα ανοίγματα.
Εγγύηση	Καμία εγγύηση σε περίπτωση τροποποίησης ή λανθασμένης χρήσης.

Συχνές ερωτήσεις - PURE2KW12 HQ

Ποιες συσκευές μπορώ να συνδέσω στο μετατροπέα PURE2KW12;

Ο μετατροπέας παρέχει ημιτονοειδή τάση 230 V / 50 Hz, κατάλληλη για τις περισσότερες οικιακές συσκευές. Τηρήστε τη σταθερή ισχύ των 2000 W και την ισχύ αιχμής των 4000 W (μέγ. 10 λεπτά). Οι συσκευές με κινητήρα (ψυγείο, τρυπάνι) μπορεί να απαιτούν υψηλότερη ισχύ εκκίνησης.

Πώς να συνδέσετε το μετατροπέα στην μπαταρία;

Χρησιμοποιήστε καλώδια κατάλληλης διατομής (δείτε πίνακα). Συνδέστε πρώτα το αρνητικό καλώδιο (μαύρο) στο λευκό ακροδέκτη, στη συνέχεια το θετικό καλώδιο (κόκκινο) στο θετικό ακροδέκτη. Εγκαταστήστε μια ασφάλεια ή διακόπτη DC στη θετική πλευρά, σε απόσταση μικρότερη από 18 ίντσες από την μπαταρία. Μην αντιστρέψετε την πολικότητα.

Τι να κάνω αν ανάψει η πορτοκαλί ενδεικτική λυχνία;

Στα μοντέλα 120-300 W, η πορτοκαλί λυχνία υποδεικνύει χαμηλή μπαταρία (τάση < 10,7 V) ή υπερθέρμανση. Στα μοντέλα 600-2000 W, η λυχνία 'Υπερφόρτωση' ανάβει και ακούγεται ηχητικό σήμα. Απενεργοποιήστε το μετατροπέα, ελέγξτε την μπαταρία και τον αερισμό, στη συνέχεια περιμένετε 5 έως 10 λεπτά πριν επανεκκινήσετε.

Ο μετατροπέας απενεργοποιείται αυτόματα, γιατί;

Πιθανές αιτίες: μπαταρία πολύ αποφορτισμένη (τάση < 10 V για 12 V), υπερθέρμανση ή υπερφόρτωση. Ο μετατροπέας προστατεύεται απενεργοποιώντας. Ελέγξτε τις λυχνίες: 'Υπερθέρμανση' (υπερβολική θερμοκρασία) ή 'Υπερφόρτωση' (πάρα πολλές συσκευές). Μειώστε το φορτίο ή βελτιώστε τον αερισμό.

Μπορώ να χρησιμοποιήσω το μετατροπέα σε σκάφος ή τροχόσπιτο;

Ναι, ο μετατροπέας είναι σχεδιασμένος για οχήματα και σκάφη. Βεβαιωθείτε για σωστή γείωση στο πλαίσιο. Σε σκάφος, η εγκατάσταση πρέπει να γίνει από ειδικό για αποφυγή διάβρωσης και ζημιών.

Πώς να γίνει επαναφορά μετά από βλάβη;

Για βλάβες χαμηλής/υψηλής τάσης, υπερθέρμανσης: ο μετατροπέας επανεκκινείται αυτόματα μόλις αποκατασταθεί η κανονική κατάσταση. Για υπερφόρτωση ή βραχυκύκλωμα, διακόψτε την τροφοδοσία, διορθώστε την αιτία (αφαιρέστε τη συσκευή που προκαλεί τη βλάβη) και στη συνέχεια επανεκκινήστε χειροκίνητα το μετατροπέα.

Ποια είναι η απόδοση του μετατροπέα;

Η μέγιστη απόδοση είναι 85%. Αυτό σημαίνει ότι το 85% της ενέργειας της μπαταρίας μετατρέπεται σε εναλλασσόμενο ρεύμα· το υπόλοιπο χάνεται ως θερμότητα. Επομένως, ο καλός αερισμός είναι σημαντικός.

Πώς να συντηρήσω το μετατροπέα;

Αποσυνδέετε πάντα το μετατροπέα πριν από οποιαδήποτε συντήρηση. Καθαρίστε το περίβλημα με ένα στεγνό πανί. Μη χρησιμοποιείτε χημικά. Ελέγχετε τακτικά ότι τα ανοίγματα εξαερισμού δεν είναι φραγμένα.

Ποια διατομή καλωδίου να χρησιμοποιήσω για τη σύνδεση στην μπαταρία;

Για το μοντέλο 2000 W / 12 V, το μέγιστο ρεύμα εισόδου είναι 240 A. Χρησιμοποιήστε καλώδια τουλάχιστον 50 mm² (διατομή χαλκού) για ελαχιστοποίηση απωλειών. Συμβουλευτείτε τον πίνακα στις οδηγίες για μεγαλύτερες αποστάσεις.

Είναι ο μετατροπέας συμβατός με μπαταρία αυτοκινήτου;

Ναι, αλλά η μπαταρία πρέπει να μπορεί να παρέχει επαρκές ρεύμα (240 A μέγ.). Μια τυπική μπαταρία αυτοκινήτου μπορεί να μην επαρκεί για παρατεταμένη χρήση· προτιμήστε μια μπαταρία βαθιάς εκφόρτισης (AGM ή Gel) για συνεχείς εφαρμογές.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PURE2KW12 HQ

ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ (σελ. 84)

PURE SINE INVERTERS

VEILEDNING (p. 98)

RENE SINUSINVERTERE

ENGLISH

Inverter layout

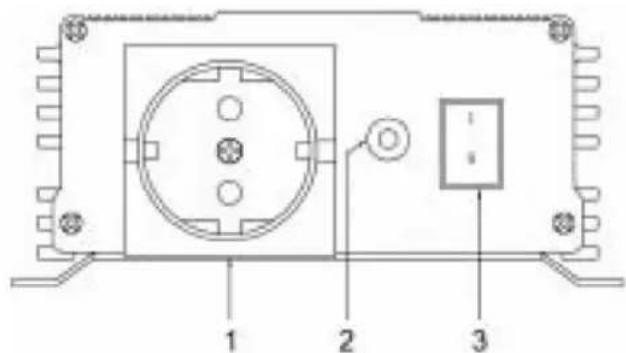

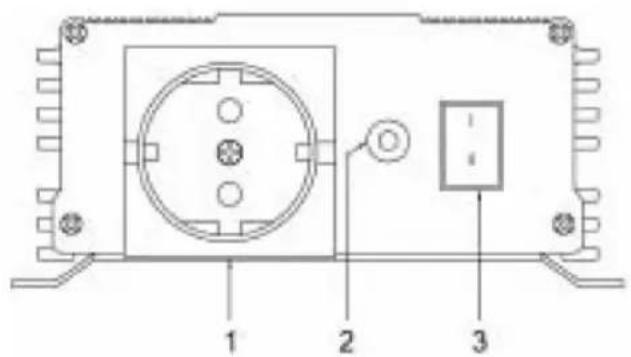

Front 150/300 W

1 2 3

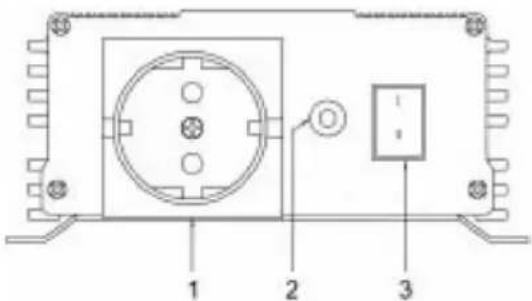

Εμπρόσθιο μέρος 150/300W

1 2 3

1. = έξοδοι AC 230V

2. = LED (πράσινο = σε λειτουργία) (πορτοκαλί = μη φυσιολογικό)

3. = Διακόπτης λειτουργίας

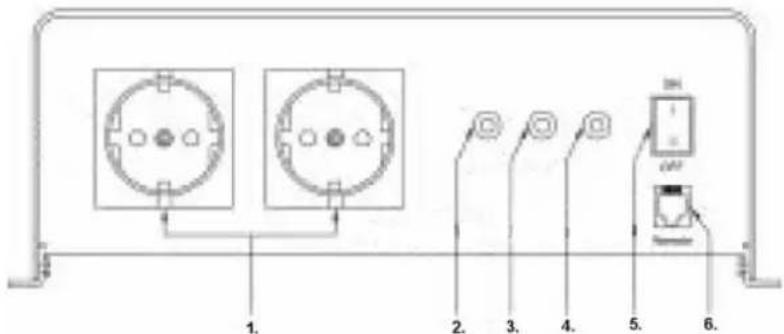

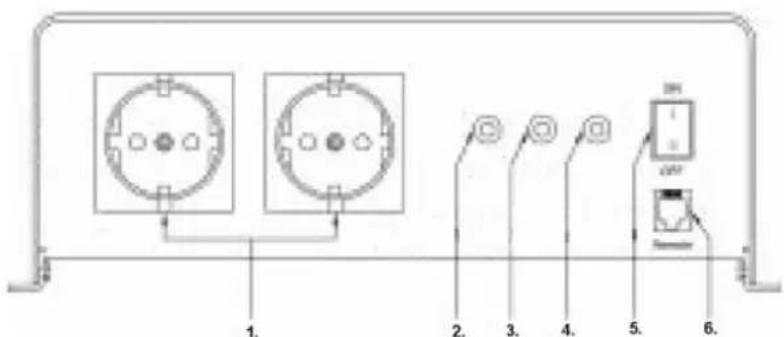

Εμπρόσθιο μέρος 600/1000/1500/2000W

1. 2. 3. 4. 5. 6.

1. = 'Εξοδοι AC 230V

2. = LED (υπερθέρμανση)

3. = LED (υπερφόρτωση)

4. = LED (έξοδος ρεύματος)

5. = Διακόπτης λειτουργίας

6. = Υποδοχή για τηλεχειρισμό

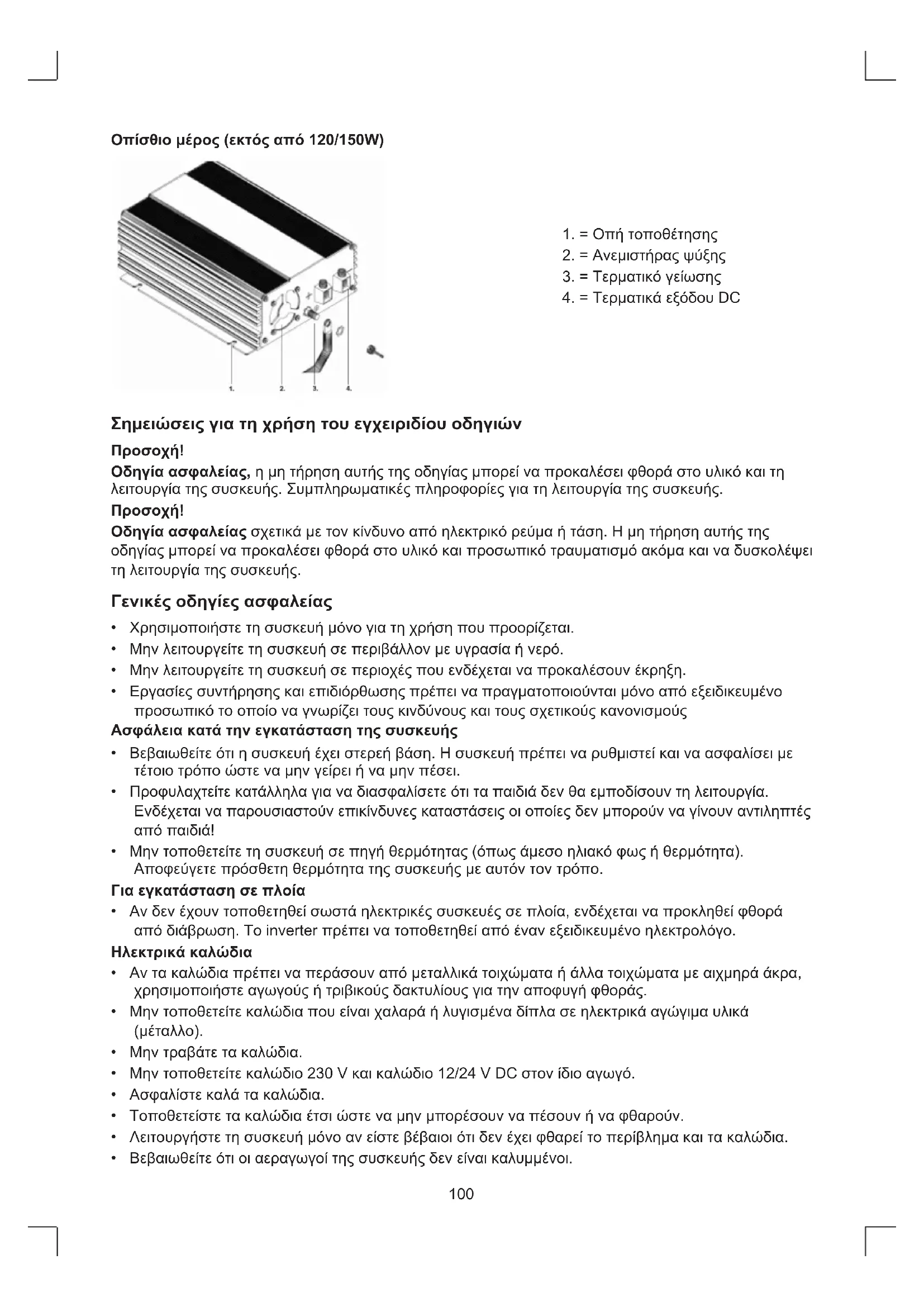

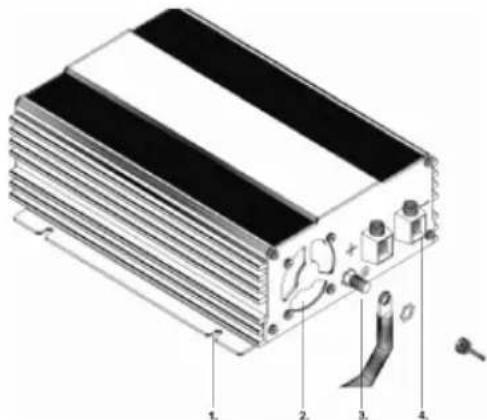

Οπίσθιο μέρος (εκτός από 120/150W)

1. = Οπή τοποθέτησης
2. = Ανεμιστήρας ψύξης
3. = Τερματικό γείωσης
4. = Τερματικά εξόδου DC

Σημειώσεις για τη χρήση του εγχειριδίου οδηγιών

Προσοχή!

Οδηγία ασφαλείας, η μη τήρηση αυτής της οδηγίας μπορεί να προκαλέσει φθορά στο υλικό και τη λειτουργία της συσκευής. Συμπληρωματικές πληροφορίες για τη λειτουργία της συσκευής.

Προσοχή!

Οδηγία ασφαλείας σχετικά με τον κίνδυνο από ηλεκτρικό ρεύμα ή τάση. Η μη τήρηση αυτής της οδηγίας μπορεί να προκαλέσει φθορά στο υλικό και προσωπικό τραυματισμό ακόμα και να δυσκολέψει τη λειτουργία της συσκευής.

Γενικές οδηγίες ασφαλείας

• Χρησιμοποιήστε τη συσκευή μόνο για τη χρήση που προορίζεται.
• Μην λειτουργείτε τη συσκευή σε περιβάλλον με υγρασία ή νερό.
- Μην λειτουργείτε τη συσκευή σε περιοχές που ενδέχεται να προκαλέσουν έκρηξη.
- Εργασίες συντήρησης και επιδιόρθωσης πρέπει να πραγματοποιούνται μόνο από εξειδικευμένο προσωπικό το οποίο να γνωρίζει τους κινδύνους και τους σχετικούς κανονισμούς

Ασφάλεια κατά την εγκατάσταση της συσκευής

• Βεβαιωθείτε ότι η συσκευή έχει στερεή βάση. Η συσκευή πρέπει να ρυθμιστεί και να ασφαλίσει με τέτοιο τρόπο ώστε να μην γείρει ή να μην πέσει.
  • Προφυλαχτείτε κατάλληλα για να διασφαλίσετε ότι τα παιδιά δεν θα εμποδίσουν τη λειτουργία. Ενδέχεται να παρουσιαστούν επικίνδυνες καταστάσεις οι οποίες δεν μπορούν να γίνουν αντιληπτές από παιδιά!
• Μην τοποθετείτε τη συσκευή σε πηγή θερμότητας (όπως άμεσο ηλιακό φως ή θερμότητα). Αποφεύγετε πρόσθετη θερμότητα της συσκευής με αυτόν τον τρόπο.

Για εγκατάσταση σε πλοία

- Αν δεν έχουν τοποθετηθεί σωστά ηλεκτρικές συσκευές σε πλοία, ενδέχεται να προκληθεί φθορά από διάβρωση. Το inverter πρέπει να τοποθετηθεί από έναν εξειδικευμένο ηλεκτρολόγο.

Ηλεκτρικά καλώδια

• Αν τα καλώδια πρέπει να περάσουν από μεταλλικά τοιχώματα ή άλλα τοιχώματα με αιχμηρά άκρα, χρησιμοποιήστε αγωγούς ή τριβικούς δακτυλίους για την αποφυγή φθοράς.
• Μην τοποθετείτε καλώδια που είναι χαλαρά ή λυγισμένα δίπλα σε ηλεκτρικά αγώγιμα υλικά (μέταλλο).
  • Μην τραβάτε τα καλώδια.
  • Μην τοποθετείτε καλώδιο 230 V και καλώδιο 12/24 V DC στον ίδιο αγωγό.
  • Ασφαλίστε καλά τα καλώδια.
  • Τοποθετείστε τα καλώδια έτσι ώστε να μην μπορέσουν να πέσουν ή να φθαρούν.
  • Λειτουργήστε τη συσκευή μόνο αν είστε βέβαιοι ότι δεν έχει φθαρεί το περίβλημα και τα καλώδια.
  • Βεβαιωθείτε ότι οι αεραγωγοί της συσκευής δεν είναι καλυμμένοι.

• Βεβαιωθείτε ότι υπάρχει επαρκής εξαερισμός.
- Μην συνδέετε την έξοδο 230 V του inverter σε διαφορετική πηγή 230 V.
- Ακόμα και μετά την ενεργοποίηση της ασφάλειας, κάποια μέρη του inverter παραμένουν ενεργοποιημένα.
- Αποσυνδέετε πάντα την τροφοδοσία κατά τη λειτουργία της συσκευής.

Κατάλληλη χρήση

Τα Pure Sine Wave Inverters με έξοδο ημιτονικής κυματομορφής μετατρέπουν άμεσο ρεύμα 12 V ή 24 V σε εναλλασσόμενο ρεύμα 230V σε συχνότητα 50 Hz.

Προειδοποίηση!

Η αντιστροφή της σύνδεσης πολικότητας των μπαταριών μπορεί να φθείρει το inverter. Μην χρησιμοποιείτε το inverter με ηλεκτρικά συστήματα με θετική γείωση.

Με τον σχεδιασμό μικρού βάρους και μεγέθους, το inverter μπορεί να τοποθετηθεί εύκολα σε εκδρομικά autokίνητα, εμπορικά οχήματα ή μηχανές και ιστιοπλοϊκά.

Η τάση εξόδου αντιστοιχεί στο πρότυπο υποδοχής (γνήσια τάση sinus)

Τηρήστε τις τιμές για την ισχύ εξόδου της σταθεράς και την ισχύ εξόδου αιχμής (για μέγιστο χρόνο 10 λεπτών) όπως υποδεικνύεται στην ενότητα “Τεχνικά δεδομένα”.

Μην συνδέετε ποτέ συσκευές με απαιτήσεις μεγαλύτερης ισχύος.

Σημείωση

Λάβετε υπόψη ότι κατά τη σύνδεση συσκευών με ηλεκτρικό οδηγό (όπως ηλεκτρικά τρυπάνια και ψυγεία) χρειάζεται συχνά περισσότερη ισχύ από αυτήν που δηλώνεται στην πλάκα τύπου.

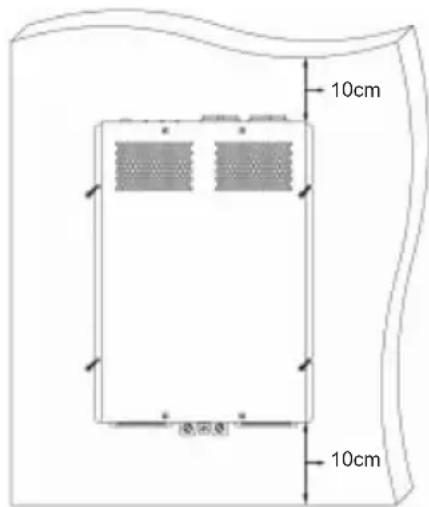

Οδηγίες εγκατάστασης

Όταν επιλέγετε την τοποθεσία εγκατάστασης, τηρήστε τις ακόλουθες οδηγίες:

• Η εγκατάσταση του inverter μπορεί να πραγματοποιηθεί οριζοντίως ή καθέτως.
• To inverter πρέπει να τοποθετηθεί σε ένα στεγνό και καθαρό μέρος που δεν εκτίθεται σε υγρασία.
• Βεβαιωθείτε ότι το μέρος εξαερίζεται καλά. Αν τοποθετηθεί στο περίβλημα, βεβαιωθείτε ότι υπάρχει καλή εξαέρωση. Αφήστε κενό χώρο τουλάχιστον 10 εκατοστά γύρω από το inverter.
• Η είσοδο του αέρα στο κάτω μέρος του inverter και η έξοδος του αέρα στο πίσω μέρος δεν πρέπει να εμποδίζονται.
• Η επιφάνεια εγκατάστασης πρέπει να είναι επίπεδη και να έχει αρκετή δύναμη.

Σε περίπτωση που το inverter τοποθετηθεί σε οχήματα ή πλοία πρέπει να συνδεθεί με το σασί (γείωση).

Τηρήστε την απαιτούμενη ενότητα καλωδίων (βλέπε τον πίνακα).

Συσκευή Ελάχιστο πάχος καλωδίων
150W 2,5 mm	^2
300W 6,0 mm	^2
600W 10,0 mm	^2
1000W 35,0 mm	^2
2000W 50,0 mm	^2

1. Τοποθετήστε το εύκαμπτο καλώδιο σύνδεσης (συν και πλην) από την μπαταρία στους πόλους σύνδεσης του inverter.

Προειδοποίηση!

Βεβαιωθείτε ότι οι πόλοι δεν θα αλλάξουν! Η αντιστροφή της σύνδεσης πολικότητας θα προκαλέσει την έκρηξη των εσωτερικών ασφαλειών. Η εναλλαγή των ασφαλειών πρέπει να γίνεται μόνο από ειδικούς!

1. Συνδέστε το καλώδιο και το τερματικό μαζί.
2. Πρώτα συνδέσετε το αρνητικό καλώδιο στο λευκό αρνητικό τερματικό.
3. Τοποθετήστε μια ασφάλεια DC ή έναν διακόπτη κυκλώματος DC στη θετική πλευρά του κυκλώματος σε 18 ίντσες της μπαταρίας.
4. Συνδέστε το θετικό καλώδιο στο κόκκινο θετικό τερματικό.

Προειδοποίηση!

Για τη σωστή λειτουργία της ενσωματωμένης προστατευτικής συσκευής των inverters που λειτουργεί με ρεύμα, η σύνδεση γείωσης του inverter πρέπει να είναι ηλεκτρικά συνδεδεμένη στο σασί του οχήματος ή του πλοίου.

1. Τοποθετήστε το εύκαμπτο καλώδιο γείωσης από το σημείο γείωσης του οχήματος στο σημείο γείωσης του inverter.
2. Συνδέστε το καλώδιο γείωσης του τερματικού του σασί.

Προειδοποίηση!

Η αντιστροφή της σύνδεσης πολικότητας των μπαταριών μπορεί να φθείρει το inverter. Μην χρησιμοποιείτε το inverter με ηλεκτρικά συστήματα με θετική γείωση.

Χρήση του inverter

Μοντέλα 120/150/300/600W:

Συνδέετε πάντα μόνο μια μονάδα κατανάλωσης στην υποδοχή των 230 Τ στο εμπρόσθιο μέρος της συσκευής.

Μοντέλα 600W:

Συνδέετε πάντα μέχρι δύο μονάδες κατανάλωσης σε κάθε υποδοχή 230 Τ στο εμπρόσθιο μέρος της συσκευής.

Ενεργοποίηση

Η λειτουργία πραγματοποιείται με τον διακόπτη ΟΝ/ΟFF στο εμπρόσθιο μέρος του του inverter. Στη λειτουργία ενεργοποίησης ΟΝ το στοιχείο ελέγχου LED “Power” ανάβει.

Δυσλειτουργίες

120/150/300W

Αν η τάση της μπαταρίας πέσει κάτω από 10,7 V (μοντέλα 12V) ή 21,4 V (μοντέλα 24V) το LED γίνεται πορτοκαλί. Αυτό συμβαίνει επίσης όταν το inverter υπερθερμαίνεται.

To inverter απενεργοποιείται αυτόματα σε περίπτωση που πέφτει η τάση της μπαταρίας στα 10 V (για μοντέλα 12V) ή 20 V (για μοντέλα 24V).

1. Αν συμβεί αυτό, απενεργοποιήστε το inverter.
2. Βεβαιωθείτε ότι το inverter εξαερώνεται επαρκώς.
3. Περιμένετε περίπου 5 - 10 λεπτά και ενεργοποιήστε μόνο το inverter.

600/1000/1500/2000W

Αν η τάση της μπαταρίας πέσει κάτω από 10,7 V (μοντέλα 12V) ή 21,4 V (μοντέλα 24V) το στοιχείο ελέγχου LED “OVER-LOAD” ανάβει και ακούγεται ένα ηχητικό σήμα. To inverter απενεργοποιείται αυτόματα σε περίπτωση που πέφτει η τάση της μπαταρίας στα 10 V (για μοντέλα 12V) ή 20 V (για μοντέλα 24V).

Αν υπερθερμανθεί η συσκευή, το inverter απενεργοποιείται – ανάβει το LED “OVER TEMP”.

1. Αν συμβεί αυτό, απενεργοποιήστε το inverter.
2. Βεβαιωθείτε ότι το inverter εξαερώνεται επαρκώς.
3. Περιμένετε περίπου 5 - 10 λεπτά και ενεργοποιήστε μόνο το inverter.

Όταν λειτουργείτε το inverter σε υψηλό φορτίο για μεγάλες περιόδους, πρέπει να δώσετε προσοχή στην τάση της μπαταρίας. Αν δεν αρκεί η τάση, φορτίστε αμέσως την μπαταρία ή αντικαταστήστε την.

Υπάρχει υποδοχή μονάδας για τηλεχειρισμό για 1500W και 2000W στον εμπρόσθιο πίνακα και για 600W (προαιρετικό) και 1000W στην κάτω πλάκα.

Προδιαγραφές:
Pure sine 120W series

Ονομαστική τάση εισόδου 12 V DC 24 V DC
Συνεχής ισχύς εξόδου 120W
Μέγιστο ρεύμα εισόδου 15A 7,5A
Τάση εξόδου 230V AC +/- 3%
Συχνότητα εξόδου 50 Hz
Μορφή κύματος εξόδου Pure sine wave
Ολική αρμονική παραμόρφωση 3%
Χωρίς ρεύμα φορτίου <0,5A <0,3A
Εύρος τάσης εισόδου 10V ~ 16,5V 20V ~ 33V
Απενεργοποίηση χαμηλής τάσης 10 V 20 V
Αποτελεσματικότητα μέχρι 88%
Διαστάσεις (Μ x Β x Υ) 204 x 105 x 30 mm
Βάρος	453 g
Πιστοποίηση ασφάλειας	EN60950-1:
EMC	EN55022: Κατηγορία ΒEN55024:EN61000-3-2:EN61000-3-3:
Ένδειξη Ε	^E_13
Προστασία:Λειτουργία επαναφοράς* Χαμηλή τάση εισόδου ...... Autóματο* Υπερβολική τάση εισόδου ...... Autóματο* Συναγερμός χαμηλού επιπέδου μπαταρίας .... Autóματο* Υπερβολική θερμοκρασία ...... Autóματο* Υπερφόρτωση ...... Μη autóματο* Βραχυκύκλωμα ...... Μη autóματο

Ονομαστική τάση εισόδου 12 V DC 24 V DC
Συνεχής ισχύς εξόδου 150W
Μέγιστη στιγμιαία ισχύς εξόδου	300W
Μέγιστο ρεύμα εισόδου 20A	10A
Τάση εξόδου 230V AC +/- 3%
Συχνότητα εξόδου 50 Hz
Μορφή κύματος εξόδου Pure sine wave
Ολική αρμονική παραμόρφωση 3%
Χωρίς ρεύμα φορτίου <0,8A <0,6A
Εύρος τάσης εισόδου	10,5V ~ 16,5V	21V ~ 33V
Συναγερμός χαμηλής τάσης	10,5V	21V
Απενεργοποίηση χαμηλής τάσης 10 V 20 V
Αποτελεσματικότητα μέχρι 85%
Διαστάσεις (M x B x Y) 215 x 147 x 66 mm
Βάρος	1,28Kgs
Τηλεχειριστήριο	-
GFCI	-
Πιστοποίηση ασφάλειας	EN60950-1:

EMC	EN55022: Κατηγορία ΒEN55024:EN61000-3-2:EN61000-3-3:
Ένδειξη Ε	Ε13 10R-023658
Προστασία:Λειτουργία επαναφοράς* Χαμηλή τάση εισόδου ...... Autóματο* Υπερβολική τάση εισόδου ...... Autóματο* Συναγερμός χαμηλού επιπέδου μπαταρίας .... Autóματο* Υπερβολική θερμοκρασία ...... Autóματο* Υπερφόρτωση ...... Μη autóματο* Βραχυκύκλωμα ...... Μη autóματο

Ονομαστική τάση εισόδου 12 V DC 24 V DC
Συνεχής ισχύς εξόδου 300W
Μέγιστη στιγμιαία ισχύς εξόδου 500W
Μέγιστο ρεύμα εισόδου 40A 20A
Τάση εξόδου 230V AC +/- 3%
Συχνότητα εξόδου 50 Hz
Μορφή κύματος εξόδου Pure sine wave
Ολική αρμονική παραμόρφωση 3%
Χωρίς ρεύμα φορτίου <0.7A <0.5A
Εύρος τάσης εισόδου 10,5V ~ 16,5V 21V ~ 33V
Συναγερμός χαμηλής τάσης	10,5V	21V
Απενεργοποίηση χαμηλής τάσης	10 V	20 V
Αποτελεσματικότητα μέχρι	88%
Διαστάσεις (Μ x Β x Υ)	215 x 147 x 66 mm
Βάρος	1,32Kgs
Τηλεχειριστήριο	-
GFCI	-
Πιστοποίηση ασφάλειας	EN60950-1:
EMC	EN55022: Κατηγορία ΒEN55024:EN61000-3-2:EN61000-3-3:
Ένδειξη Ε	10R-023658
Προστασία:Λειτουργία επαναφοράς* Χαμηλή τάση εισόδου ...... Autóματο* Υπερβολική τάση εισόδου ...... Autóματο* Συναγερμός χαμηλού επιπέδου μπαταρίας .... Autóματο* Υπερβολική θερμοκρασία ...... Autóματο* Υπερφόρτωση ...... Μη autóματο* Βραχυκύκλωμα ...... Μη autóματο

Ονομαστική τάση εισόδου 12 V DC 24 V DC
Συνεχής ισχύς εξόδου	600 W

Μέγιστη στιγμιαία ισχύς εξόδου(για μέγιστο χρόνο 10 λεπτών)	1000 W (650 W)
Μέγιστο ρεύμα εισόδου 40A 20A
Τάση εξόδου 230V AC +/- 3%
Συχνότητα εξόδου 50 Hz
Μορφή κύματος εξόδου Pure sine wave
Ολική αρμονική παραμόρφωση 3%
Χωρίς ρεύμα φορτίου <0.8A <0.6A
Εύρος τάσης εισόδου 10,5V ~ 16,5V 21V ~ 33V
Συναγερμός χαμηλής τάσης 10,5V 21V
Απενεργοποίηση χαμηλής τάσης 10 V 20 V
Αποτελεσματικότητα μέχρι 85%
Διαστάσεις (M x B x Y) 280 x 236 x 83 mm
Βάρος 1,32Kgs
Τηλεχειριστήριο	RC-15 (προαιρετικό)
GFCI	προαιρετικό
Πιστοποίηση ασφάλειας	EN60950-1:
EMC	EN55022: Κατηγορία BEN55024:EN61000-3-2:EN61000-3-3:
Ένδειξη Ε	10R-02 3659
Προστασία:Λειτουργία επαναφοράς* Χαμηλή τάση εισόδου...... Autóματο* Υπερβολική τάση εισόδου...... Autóματο* Συναγερμός χαμηλού επιπέδου μπαταρίας .... Autóματο* Υπερβολική θερμοκρασία...... Autóματο* Υπερφόρτωση...... Μη autóματο* Βραχυκύκλωμα ...... Μη autóματο

Ονομαστική τάση εισόδου	12 V DC	24 V DC
Συνεχής ισχύς εξόδου	1000 W
Μέγιστη στιγμιαία ισχύς εξόδου(για μέγιστο χρόνο 10 λεπτών)	2000 W (1200 W)
Μέγιστο ρεύμα εισόδου	160A 80A
Τάση εξόδου 230V AC +/- 3%
Συχνότητα εξόδου 50 Hz
Μορφή κύματος εξόδου Pure sine wave
Ολική αρμονική παραμόρφωση 3%
Χωρίς ρεύμα φορτίου <1.2A <0.8A
Εύρος τάσης εισόδου 10.7V ~ 16.5V	21.4V ~ 33V
Συναγερμός χαμηλής τάσης 10.7V 21.4V
Απενεργοποίηση χαμηλής τάσης 10 V 20 V
Αποτελεσματικότητα μέχρι 85%
Διαστάσεις (M x B x Y) 395 x 236 x 83 mm
Βάρος	4Kgs
Τηλεχειριστήριο	RC-15 (προαιρετικό)
GFCI	προαιρετικό

Πιστοποίηση ασφάλειας EN60950-1:
EMC	EN55022: Κατηγορία ΒEN55024:EN61000-3-2:EN61000-3-3:
Ένδειξη Ε	Ε13 10R-02 9726
Προστασία:Λειτουργία επαναφοράς* Χαμηλή τάση εισόδου ...... Autóματο* Υπερβολική τάση εισόδου ...... Autóματο* Συναγερμός χαμηλού επιπέδου μπαταρίας .... Autóματο* Υπερβολική θερμοκρασία ...... Autóματο* Υπερφόρτωση ...... Μη autóματο* Βραχυκύκλωμα ...... Μη autóματο

Ονομαστική τάση εισόδου 12 V DC 24 V DC
Συνεχής ισχύς εξόδου 1500 W
Μέγιστη στιγμιαία ισχύς εξόδου(για μέγιστο χρόνο 10 λεπτών)	3000 W(1800 W)
Μέγιστο ρεύμα εισόδου 200A 100A
Τάση εξόδου 230V AC +/- 3%
Συχνότητα εξόδου 50 Hz
Μορφή κύματος εξόδου Pure sine wave
Ολική αρμονική παραμόρφωση 3%
Χωρίς ρεύμα φορτίου <1.6A <1A
Εύρος τάσης εισόδου 10,5V ~ 16,5V 21V ~ 33V
Συναγερμός χαμηλής τάσης	10,5V 21V
Απενεργοποίηση χαμηλής τάσης	10 V	20 V
Αποτελεσματικότητα μέχρι	85%
Διαστάσεις (Μ x Β x Υ)	415 x 283 x 100 mm
Βάρος	5,75Kgs
Τηλεχειριστήριο	RC-15 (προαιρετικό)
GFCI	προαιρετικό
Πιστοποίηση ασφάλειας EN60950-1:
EMC	EN55022: Κατηγορία BEN55024:EN61000-3-2:EN61000-3-3:
Ένδειξη Ε	10R-02 9594
Προστασία:Λειτουργία επαναφοράς* Χαμηλή τάση εισόδου ...... Autóματο* Υπερβολική τάση εισόδου ...... Autóματο* Συναγερμός χαμηλού επιπέδου μπαταρίας .... Autóματο* Υπερβολική θερμοκρασία ...... Autóματο* Υπερφόρτωση ...... Μη autóματο* Βραχυκύκλωμα ...... Μη autóματο

Ονομαστική τάση εισόδου 12 V DC 24 V DC
Συνεχής ισχύς εξόδου 2000 W
Μέγιστη στιγμιαία ισχύς εξόδου(για μέγιστο χρόνο 10 λεπτών)	4000 W (2200 W)
Μέγιστο ρεύμα εισόδου 240A 120A
Τάση εξόδου 230V AC +/- 3%
Συχνότητα εξόδου 50 Hz
Μορφή κύματος εξόδου Pure sine wave
Ολική αρμονική παραμόρφωση 3%
Χωρίς ρεύμα φορτίου <1.6A <1A
Εύρος τάσης εισόδου 10,5V ~ 16,5V 21V ~ 33V
Συναγερμός χαμηλής τάσης 10,5V 21V
Απενεργοποίηση χαμηλής τάσης 10 V 20 V
Αποτελεσματικότητα μέχρι 85%
Διαστάσεις (M x B x Y)	415 x 283 x 100 mm
Βάρος	5,9Kgs
Τηλεχειριστήριο	RC-15 (προαιρετικό)
GFCI	προαιρετικό
Πιστοποίηση ασφάλειας	EN60950-1:
EMC	EN55022: Κατηγορία BEN55024:EN61000-3-2:EN61000-3-3:
Ένδειξη Ε	10R-02 9594
Προστασία:Λειτουργία επαναφοράς* Χαμηλή τάση εισόδου ...... Autóματο* Υπερβολική τάση εισόδου ...... Autóματο* Συναγερμός χαμηλού επιπέδου μπαταρίας .... Autóματο* Υπερβολική θερμοκρασία ...... Autóματο* Υπερφόρτωση ...... Mn autóματο* Βραχυκύκλωμα ...... Mn autóματο

Οδηγίες ασφαλείας:

Για να μειώσετε τον κίνδυνο ηλεκτροπληξίας, το προϊόν αυτό θα πρέπει να ανοιχθεί MONO από εξουσιοδοτημένο τεχνικό όταν απαιτείται συντήρηση (σέρβις). Αποσυνδέστε το προϊόν από την πρίζα και άλλο

εξοπλισμό αν παρουσιαστεί πρόβλημα. Μην εκθέτετε το προϊόν σε νερό ή υγρασία.

Συντήρηση:

Καθαρίστε μόνο με ένα στεγνό πανί. Μη χρησιμοποιείτε διαλύτες ή λειαντικά.

Εγγύηση:

Ουδεμία εγγύηση ή ευθύνη δεν είναι αποδεκτή σε περίπτωση αλλαγής ή μετατροπής του προϊόντος ή βλάβης που προκλήθηκε λόγω εσφαλμένης χρήσης του προϊόντος.

Γενικά:

Το σχέδιο και τα χαρακτηριστικά μπορούν να αλλάξουν χωρίς καμία προειδοποίηση. Όλα τα λογότυπα, οι επωνυμίες και οι ονομασίες προϊόντων είναι εμπορικά σήματα ή σήματα κατατεθέντα των αντίστοιχων κατόχων και δια του παρόντος αναγνωρίζονται ως τέτοια. Φυλάξτε το παρόν εγχειρίδιο και τη συσκευασία για μελλοντική αναφορά.

Προσοχή:

Το συγκεκριμένο προϊόν έχει επισημανθεί με αυτό το σύμβολο. Αυτό σημαίνει ότι οι μεταχειρισμένες ηλεκτρικές και ηλεκτρονικές συσκευές δεν πρέπει να αναμειγνύονται με τα κοινά οικιακά απορρίμματα. Υπάρχει ξεχωριστό σύστημα συλλογής για αυτά τα αντικείμενα.

DANSK

Vekselretter layout

Forside 150/300W

1 2 3

1. = AC 230V udgange

2. = LED (grøn = strøm til) (orange = unormal)

3. = Afbryder

Forside 600/1000/1500/2000W

1. 2. 3. 4. 5. 6.
