PURE60012 - Onduleur électrique HQ - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Onduleur électrique à onde sinusoïdale pure
Marque	HQ
Modèle	PURE60012
Tension d'entrée nominale	12 V CC ou 24 V CC (sélectionnable)
Tension de sortie	230 V CA ± 3 %
Fréquence de sortie	50 Hz
Puissance de sortie continue	600 W
Puissance de sortie crête	1000 W (max. 10 minutes)
Courant d'entrée maximal	80 A (12 V) / 40 A (24 V)
Rendement maximal	85 %
Onde de sortie	Sinusoïdale pure
Distorsion harmonique totale	< 3 %
Consommation à vide	< 0,8 A (12 V) / < 0,6 A (24 V)
Plage de tension d'entrée	10,7–16,5 V (12 V) / 21,4–33 V (24 V)
Alarme basse tension	10,7 V (12 V) / 21,4 V (24 V)
Arrêt basse tension	10 V (12 V) / 20 V (24 V)
Dimensions (L x l x H)	280 x 236 x 83 mm
Poids	2,46 kg
Nombre de prises de sortie	2 (prises 230 V)
Connecteur pour télécommande	Oui (optionnel RC-15)
Ventilateur de refroidissement	Oui
Protections	Tension faible/élevée, batterie faible, surchauffe (auto) ; surcharge, court-circuit (manuel)
Normes de sécurité	EN60950-1, EMC EN55022 classe B
Usage recommandé	Camping-car, bateau, véhicule commercial
Entretien	Nettoyer avec un chiffon sec
Réparabilité	Réparation par un technicien qualifié uniquement
Informations générales	Garantie non applicable en cas de modification ou utilisation incorrecte. Caractéristiques sujettes à modification.

FOIRE AUX QUESTIONS - PURE60012 HQ

Comment brancher l'onduleur à une batterie ?

Connectez d'abord le câble négatif (noir) à la borne blanche. Installez un disjoncteur CC ou fusible sur le côté positif. Ensuite, branchez le câble rouge positif à la borne rouge. Assurez-vous de ne pas inverser la polarité pour éviter d'endommager l'appareil.

Que faire si le voyant orange s'allume ?

Le voyant orange indique une tension de batterie faible ou une surchauffe. Vérifiez la tension de la batterie (doit être supérieure à 10,7 V pour un modèle 12 V) et assurez-vous que l'onduleur est bien ventilé. Si le problème persiste, éteignez l'appareil quelques minutes.

Puis-je utiliser l'onduleur avec un réfrigérateur ?

Oui, mais attention à la puissance de démarrage qui peut être 2 à 3 fois supérieure à la puissance nominale. Vérifiez que la puissance de crête de l'onduleur (1000 W) est suffisante pour le réfrigérateur. Pour les modèles 600 W, ne dépassez pas la puissance continue.

Quelle est la différence entre les modèles 12V et 24V ?

La différence est la tension d'entrée nominale. Choisissez le modèle en fonction de la batterie de votre véhicule ou installation. Les modèles 12 V conviennent aux systèmes 12 V, les 24 V aux systèmes 24 V. Ne connectez pas une batterie 12 V à un modèle 24 V.

Comment installer l'onduleur dans un bateau ?

Confiez l'installation à un spécialiste pour éviter la corrosion. L'onduleur doit être relié à la terre (châssis du bateau). Utilisez des câbles de calibre approprié et assurez une bonne ventilation.

L'onduleur émet un signal sonore, que faire ?

Le signal sonore indique une surcharge ou une batterie faible. Débranchez les appareils branchés et vérifiez la tension de la batterie. Si la surcharge persiste, réinitialisez l'onduleur manuellement en l'éteignant puis en le rallumant.

Puis-je brancher plusieurs appareils sur l'onduleur ?

Oui, vous pouvez brancher jusqu'à 2 appareils par prise (4 au total). Assurez-vous que la puissance totale ne dépasse pas 600 W en continu et 1000 W en crête (10 min max). Évitez les appareils à forte puissance de démarrage simultanés.

Comment nettoyer l'onduleur ?

Nettoyez l'appareil avec un chiffon sec uniquement. N'utilisez pas de solvants ni de produits abrasifs. Avant le nettoyage, débranchez l'onduleur de la batterie et des appareils.

Que faire en cas de court-circuit ?

L'onduleur s'éteint automatiquement. Pour le réinitialiser, débranchez tous les appareils, éteignez l'onduleur, puis rallumez-le. Si le court-circuit persiste, vérifiez le câblage et les appareils branchés. La réinitialisation est manuelle.

L'onduleur est-il compatible avec les panneaux solaires ?

Oui, via une batterie de stockage. Les panneaux solaires chargent la batterie, et l'onduleur convertit le courant continu de la batterie en courant alternatif. Assurez-vous que la puissance des panneaux est adaptée à la capacité de la batterie.

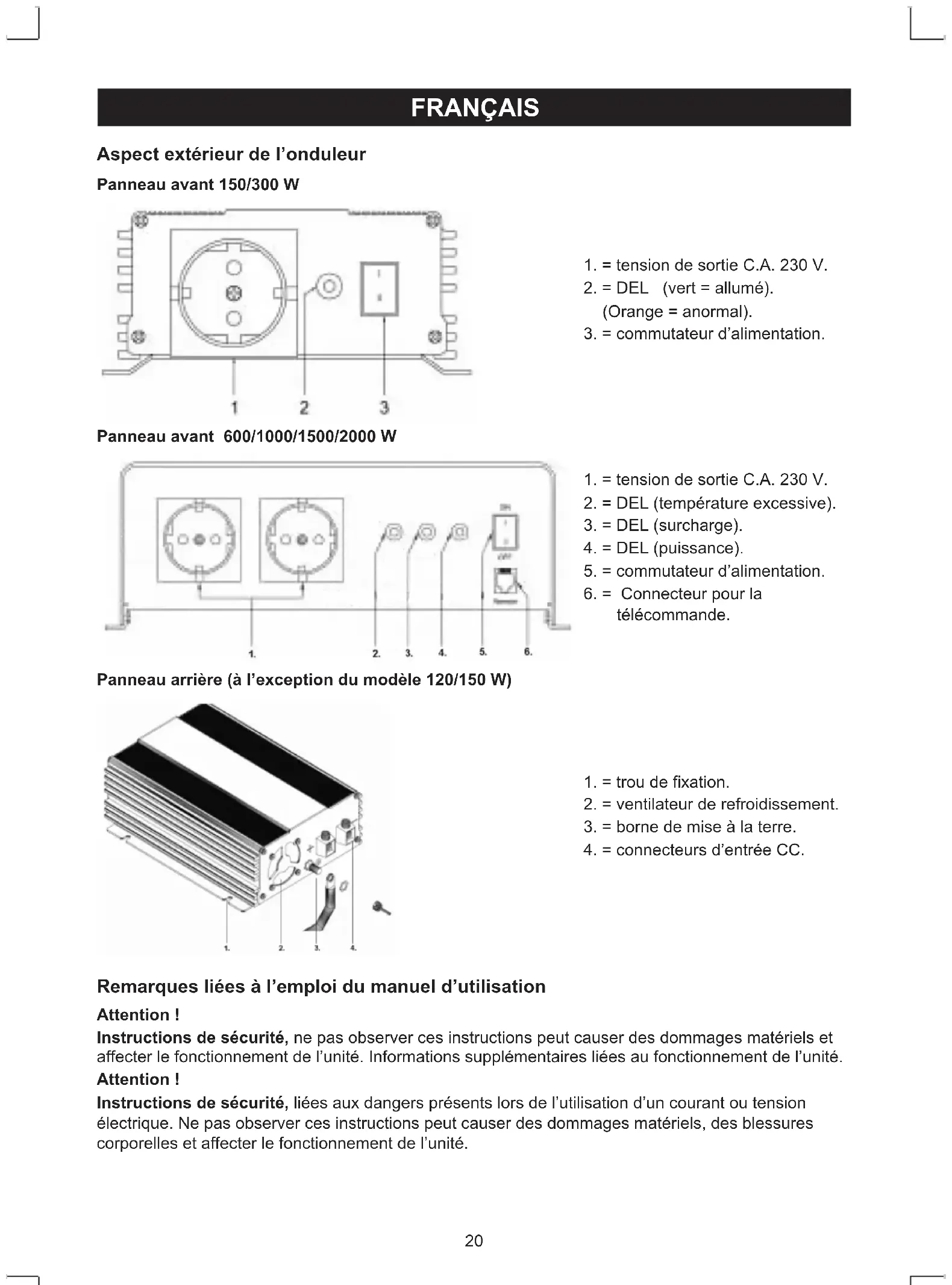

MODE D'EMPLOI PURE60012 HQ

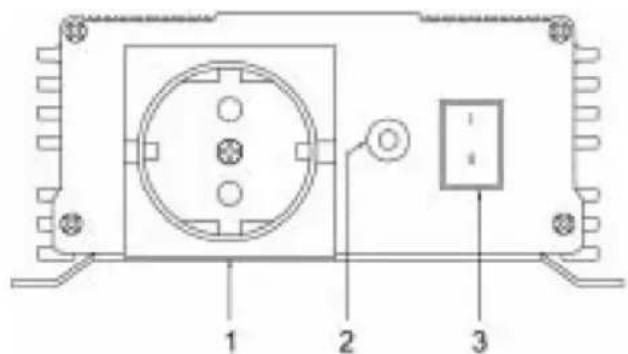

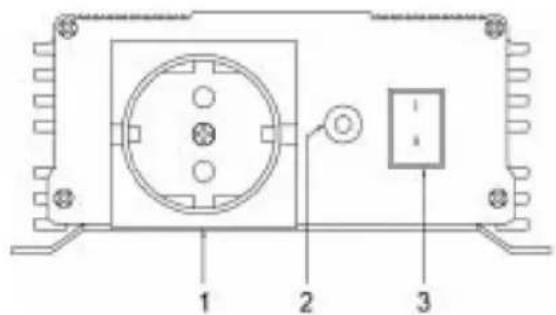

Panneau avant 150/300 w

1 2 3

1. = tension de sortie C.A. 230 V.
2. = DEL (vert = allumé).

(Orange = anormal).

1. = commutateur d'alimentation.

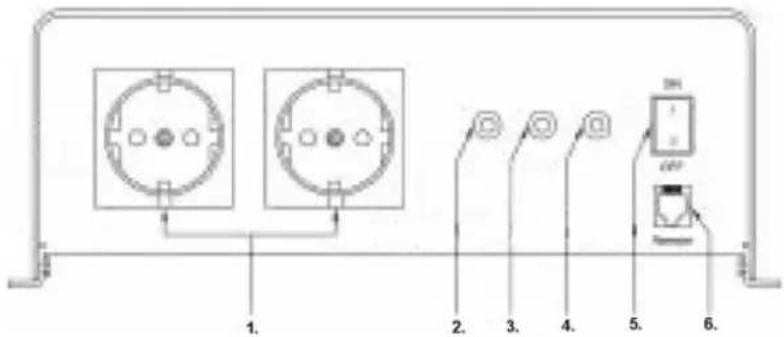

Panneau avant 600/1000/1500/2000 w

1. 2. 3. 4. 5. 6.

1. = tension de sortie C. A. 230 V.
2. = DEL (température excessive).
3. = DEL (surcharge).
4. = DEL (puissance).
5. = commutateur d'alimentation.
6. = Connecteur pour la télécommande.

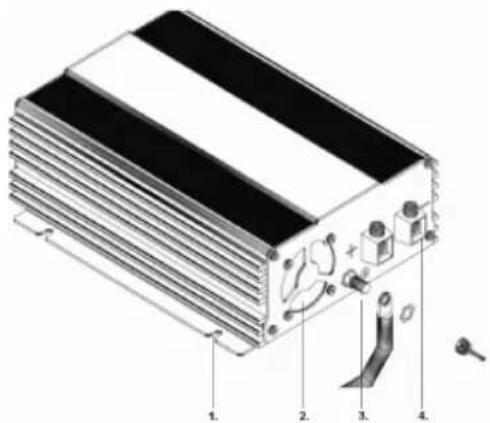

Panneau arrière (à l'exception du modèle 120/150 w)

1. = trou de fixation.
2. = ventilateur de refroidissement.
3. = borne de mise à la terre.
4. = connecteurs d'entrée CC.

Attention!

Instructions de sécurité, ne pas observer ces instructions peut causer des dommages matériels et affecter le fonctionnement de l'unité. Informations supplémentaires liées au fonctionnement de l'unité.

Attention!

Instructions de sécurité, liées aux dangers présents lors de l'utilisation d'un courant ou tension électrique. Ne pas observer ces instructions peut causer des dommages matériels, des blessures corporelles et affecter le fonctionnement de l'unité.

Instructions générales de sécurité

• Utilisez l'unité aux fins prévues. - N'utilisez pas l'unité dans un endroit humide ou mouillé. - N'utilisez pas l'unité dans un endroit contenant des matériaux explosifs. - L'entretien et la réparation de l'unité doivent être confiés à un technicien spécialisé.

Sécurité liée à l'installation de l'unité

• Assurez-vous que l'unité est installée sur une surface solide. L'unité doit être installée et sécurisée de sorte qu'elle ne bascule pas et ne tombe pas par terre.
• Prenez les précautions nécessaires afin que les enfants ne puissent jouer avec l'unité. Les enfants sont souvent inconscients des dangers !
• N'exposez pas l'unité à une source de chaleur (tel qu'un chauffage ou les rayons de soleil). De cette manière, l'unité ne chauffera pas davantage.

L'installation dans un bateau

- Installer un appareil électrique de manière inadéquate dans un bateau peut causer des dommages et une corrosion. Confiez l'installation de l'onduleur à un spécialiste.

Les câbles électriques

• Lorsque vous devez faire passer des câbles par des murs en métaux contenant des bords tranchants, utilisez des tubes vides ou des conduits de câbles afin de ne pas endommager les câbles.
• Ne positionnez pas des câbles pliés ou lâches près de matériaux conducteurs d'électricité (métal).
• Ne tirez pas sur les câbles.
• Ne positionnez pas le cordon d'alimentation 230 V et le cordon 12/24 V CC dans le même conduit.
• Serrez correctement les câbles.
• Positionnez les câbles de manière à ce que personne ne se prenne les pieds dedans et à ce que ceux-ci ne puissent être endommagés.
• Utilisez seulement l'unité lorsque vous êtes certain de l'état du boîtier et des câbles de l'unité.
• Assurez-vous de ne pas couvrir les orifices d'entrée et d'extraction d'air de l'unité.
• Créez une aération adéquate.
• Ne raccordez pas le connecteur de sortie 230 V de l'onduleur à une source 230 V différente.
• Certains composants de l'onduleur restent sous tension après le déclenchement du fusible.
• Débranchez le cordon d'alimentation avant tout entretien.

Utilisation adéquate

L'onduleur Pure Sine Wave convertit un courant 12 V ou 24 V en un courant alternatif de 230 V d'une fréquence de 50 Hz.

Attention!

Toute inversion de polarité des fils de la batterie peut endommager l'onduleur. Ne raccordez pas l'onduleur à un système électrique avec mise à la terre positive.

Avec son poids léger et son design compact, l'onduleur peut être aisément installé dans un camping-car, un véhicule commercial ou un yacht.

La tension de sortie correspond à celle d'une prise de courant standard (tension sinusoidale).

Veuillez observer la puissance de sortie et la puissance de sortie crête (pour une période maximale de 10 minutes) indiquée dans la section « Fiche technique ».

Ne raccordez aucun équipement dont les exigences en alimentation sont supérieures à celles de l'onduleur.

Remarque

Remarque : les équipements tels que les réfrigérateurs ou les perceuses nécessitent généralement une puissance supérieure à celle figurant sur leur plaque signalétique.

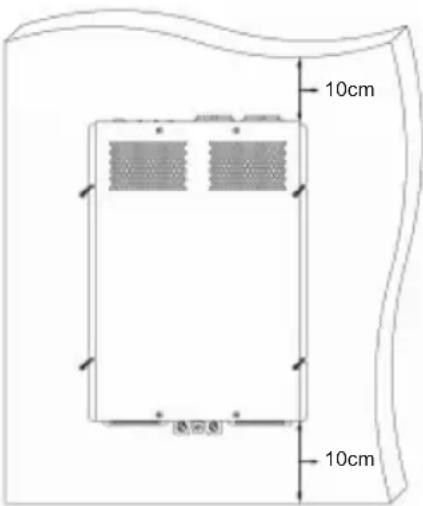

Instructions d'installation

Lors du choix de l'emplacement d'installation, observez les instructions suivantes :

• L'onduleur peut être installé horizontalement ou verticalement.
• L'onduleur doit être installé dans un endroit sec et propre.
• Assurez-vous que l'endroit d'installation est suffisamment aéré. Assurez une ventilation adéquate lorsque vous installez l'unité dans une étagère. Maintenez une distance de sécurité de 10 cm autour de l'onduleur.
• L'orifice d'entrée d'air inférieure et l'orifice d'extraction d'air arrière de l'onduleur ne doivent pas être obstrués.
• La surface d'installation de l'unité doit être nivelée et solide.

Raccordez l'onduleur au châssis (mise à la terre) de la structure lorsque vous installez l'onduleur dans un véhicule ou un bateau. Observez les calibres des câbles nécessaires (référez-vous au tableau).

1. Raccordez le câble flexible (- et +) de la batterie aux bornes de connexion de l'onduleur.

Attention!

Assurez-vous de ne pas modifier les bornes ! Inverser la polarité peut griller le fusible interne. Confiez le remplacement des fusibles à un expert !

1. Raccordez les câbles aux bornes.
2. Connectez d'abord le câble négatif à la borne blanche.
3. Installez un disjoncteur CC ou un fusible CC sur le côté positif du circuit en maintenant celui-ci à une distance de 18 pouces de la batterie.
4. Branchez le câble rouge positif à la borne positive.

Attention!

Pour garantir le bon fonctionnement du dispositif de protection contre les surtensions de l'unité, l'onduleur doit être électriquement connecté au châssis du véhicule ou du bateau.

1. Reliez le câble de mise à la terre flexible du point de mise à la terre du véhicule au connecteur de mise à la terre de l'onduleur.
2. Connectez le câble de mise à la terre du châssis.

Attention!

Toute inversion de polarité des fils de la batterie peut endommager l'onduleur. Ne raccordez pas l'onduleur à un système électrique avec mise à la terre positive.

Mode opératoire de l'onduleur

Modèles de 120/150/300/600 W :

Raccordez seulement un équipement au connecteur 230 V situé sur le panneau avant de l'unité.

Modèles de 600 W et plus :

Raccordez seulement un nombre maximal de deux équipements à chaque connecteur 230 V situé sur le panneau avant de l'unité.

Mise en marche

Pour mettre en marche l'unité, utilisez le commutateur MARCHE/ARRET situé sur le panneau avant de l'unité. Lorsque l'unité est en marche, le témoin lumineux « Alimentation » s'illumine.

Dysfonctionnements

Lorsque la tension de la batterie chute en dessous de 10,7 V (modèles de 12 V) ou 21,4 V (modèles de 24 V), le témoin lumineux s'allume en orange. Ceci se produit également lors d'une surchauffe.

L'onduleur s'éteint automatiquement lorsque la tension de la batterie chute en dessous de 10 V (pour les modèles de 12 V) ou 20 V (pour les modèles de 24 V).

1. Si cela se produit, éteignez l'onduleur.
2. Assurez-vous d'installer l'onduleur dans un endroit suffisamment aéré.
3. Patientez environ 5 à 10 minutes, puis éteignez l'onduleur.

600/1000/1500/2000 W

Lorsque la tension de la batterie chute en dessous de 10,7 V (modèles de 12 V) ou 21,4 V (modèles de 24 V), le témoin lumineux « Surcharge » s'allume et un signal sonore est émis. L'onduleur s'éteint automatiquement lorsque la tension de la batterie chute en dessous de 10 V (pour les modèles de 12 V) ou 20 V (pour les modèles de 24 V).

En cas de surchauffe, l'onduleur s'éteint – le témoin DEL « Surchauffe » s'allume.

1. Si cela se produit, éteignez l'onduleur.
2. Assurez-vous d'installer l'onduleur dans un endroit suffisamment aéré.
3. Patientez environ 5 à 10 minutes, puis éteignez l'onduleur.

Lors de l'utilisation de l'onduleur sur une période prolongée, veillez au niveau de tension de la batterie. Lorsque la tension est insuffisante, chargez ou remplacez la batterie.

Un connecteur modulaire pour télécommande de 1500 W et de 2000 W se situent sur le panneau avant de l'unité, deux autres sont présents (un connecteur de 600 W optionnel) et un connecteur de 1000 W sur la partie inférieure.

Pure sine, série 120 W

Tension d'entrée nominale 12 V CC 24 V CC
Puissance de sortie constante 120 W
Courant d'entrée maximal 15 A 7,5 A
Tension de sortie Alimentation CA 230 V, +/-	3%.
Fréquence de sortie 50 Hz.
Onde de sortie Onde sinusoïdale
Distorsion harmonique totale 3%
Absence de prélèvement de courant de charge	< 0,5 A < 0,3 A
Plage de tensions d'entrée 10 V ~ 16,5 V 20 V ~ 33 V
Arrêt dû à une basse tension 10 V 20 V
Efficacité garantie jusqu'à	88%
Dimensions (Longueur x Largeur x Hauteur)	204 x 105 x 30 mm
Poids	453 g
Normes de sécurité	EN60950-1 :
EMC	EN55022 : Classe BEN55024 :EN61000-3-2 :EN61000-3-3 :
Logo E	^13

Protection :	Mode de réinitialisation
* Tension d'entrée faible	Automatique
* Tension d'entrée excessive	Automatique
* Alarme de batterie faible	Automatique
* Surchauffe	Automatique
* Surcharge	Manuel
* Court-circuit	Manuel

Pure sine, série 150 W

Tension d'entrée nominale 12 V CC 24 V CC
Puissance de sortie constante 150 W
Puissance de sortie de crête 300 W
Courant d'entrée maximal 20 A 10 A
Tension de sortie Alimentation CA 230 V, +/-	3%.
Fréquence de sortie 50 Hz.
Onde de sortie Onde sinusoidale
Distorsion harmonique totale 3%
Absence de prélèvement de courant de charge	< 0,8 A < 0,6 A
Plage de tensions d'entrée 10,5 V ~ 16,5 V 21 V ~ 33 V
Alarme de basse tension 10,5 V 21 V
Arrêt dû à une basse tension	10 V 20 V
Efficacité garantie jusqu'à	85%
Dimensions (Longueur x Largeur x Hauteur)	215 x 147 x 66 mm
Poids	1,28 Kg
Télécommande	-
DDFT	-
Normes de sécurité	EN60950-1 :
EMC	EN55022 : Classe BEN55024 :EN61000-3-2 :EN61000-3-3 :
Logo E	^E_13 10R-023658
Protection : Mode de réinitialisation* Tension d'entrée faible ....Automatique* Tension d'entrée excessive....Automatique* Alarme de batterie faible ....Automatique* Surchauffe ....Automatique* Surcharge....Manuel* Court-circuit ....Manuel

Pure sine, série 300 W

Tension d'entrée nominale 12 V CC 24 V CC
Puissance de sortie constante 300 W
Puissance de sortie de crête 500 W
Courant d'entrée maximal 40 A 20 A
Tension de sortie Alimentation CA 230 V, +/- 3%.
Fréquence de sortie 50 Hz.
Onde de sortie Onde sinusoidale
Distorsion harmonique totale 3%
Absence de prélèvement de courant de charge	<0,7 A <0,5 A
Plage de tensions d'entrée 10,5 V ~ 16,5 V 21 V ~ 33 V
Alarme de basse tension 10,5 V 21 V
Arrêt dû à une basse tension 10 V 20 V
Efficacité garantie jusqu'à 88%
Dimensions (Longueur x Largeur x Hauteur) 215 x 147 x 66 mm
Poids 1,32 Kg
Télécommande -
DDFT -
Normes de sécurité EN60950-1 :
EMC	EN55022 : Classe BEN55024 :EN61000-3-2 :EN61000-3-3 :
Logo E	^E_13 10R-023658
Protection : Mode de réinitialisation* Tension d'entrée faible ....Automatique* Tension d'entrée excessive....Automatique* Alarme de batterie faible ....Automatique* Surchauffe ....Automatique* Surcharge....Manuel* Court-circuit ....Manuel

Pure sine, série 600 W

Tension d'entrée nominale	12 V CC	24 V CC
Puissance de sortie constante	600 W
Puissance de sortie de crête (pour une période maximale de 10 minutes)	1000 W (650 W)
Courant d'entrée maximal 80 A 40 A
Tension de sortie	Alimentation CA 230 V, +/- 3%.
Fréquence de sortie	50 Hz.
Onde de sortie	Onde sinusoidale
Distorsion harmonique totale 3%
Absence de prélèvement de courant de charge	< 0,8 A < 0,6 A
Plage de tensions d'entrée 10,7 V ~ 16,5 V	21,4 V ~ 33 V
Alarme de basse tension 10,7 V	21,4 V
Arrêt dû à une basse tension 10 V 20 V
Efficacité garantie jusqu'à 85%
Dimensions (Longueur x Largeur x Hauteur)	280 x 236 x 83 mm
Poids 2,46 Kg
Télécommande	RC-15 (optionnel)
DDFT	Optional
Normes de sécurité EN60950-1 :
EMC	EN55022 : Classe BEN55024 :EN61000-3-2 :EN61000-3-3 :
Logo E	^13 10R-02 3659
Protection :* Tension d'entrée faible ...... Automatique* Tension d'entrée excessive...... Automatique* Alarme de batterie faible ...... Automatique* Surchauffe ...... Automatique* Surcharge...... Manuel* Court-circuit ...... Manuel

Pure sine, série 1000 W

Tension d'entrée nominale 12 V CC 24 V CC
Puissance de sortie constante 1000 W
Puissance de sortie de crête (pour une période maximale de 10 minutes)	2000 W (1200 W)
Courant d'entrée maximal 160 A 80 A
Tension de sortie Alimentation CA 230 V, +/-	3%.
Fréquence de sortie 50 Hz.
Onde de sortie Onde sinusoïdale
Distorsion harmonique totale 3%
Absence de prélèvement de courant de charge	< 1,2 A < 0,8 A
Plage de tensions d'entrée 10,7 V ~ 16,5 V 21,4 V ~ 33 V
Alarme de basse tension 10,7 V 21,4 V
Arrêt dû à une basse tension	10 V	20 V
Efficacité garantie jusqu'à	85%
Dimensions (Longueur x Largeur x Hauteur)	395 x 236 x 83 mm
Poids	4 Kg
Télécommande	RC-15 (optionnel)
DDFT	Optional
Normes de sécurité	EN60950-1 :
EMC	EN55022 : Classe BEN55024 :EN61000-3-2 :EN61000-3-3 :
Logo E	^E_13 10R-02 9726
Protection : Mode de réinitialisation* Tension d'entrée faible ....... Automatique* Tension d'entrée excessive....... Automatique* Alarme de batterie faible ....... Automatique* Surchauffe ....... Automatique* Surcharge....... Manuel* Court-circuit ....... Manuel

Pure sine, série 1500 W

Tension d'entrée nominale 12 V CC 24 V CC
Puissance de sortie constante 1500 W
Puissance de sortie de crête(pour une période maximale de 10 minutes)	3000 W(1800 W)
Courant d'entrée maximal 200 A 100 A
Tension de sortie Alimentation CA 230 V, +/-	3%.
Fréquence de sortie 50 Hz.
Onde de sortie Onde sinusoïdale
Distorsion harmonique totale 3%
Absence de prélèvement de courant de charge	< 1,6 A < 1 A
Plage de tensions d'entrée 10,7 V ~ 16,5 V 2	1,4 V ~ 33 V
Alarme de basse tension 10,7 V 21,4 V
Arrêt dû à une basse tension 10 V 20 V
Efficacité garantie jusqu'à	85%
Dimensions (Longueur x Largeur x Hauteur)	415 x 283 x 100 mm
Poids	5,75 Kg
Télécommande	RC-15 (optionnel)
DDFT	Optional
Normes de sécurité	EN60950-1 :
EMC	EN55022 : Classe BEN55024 :EN61000-3-2 :EN61000-3-3 :
Logo E	^E_13 10R-02 9594
Protection :* Tension d'entrée faible............* Tension d'entrée excessive............* Alarme de batterie faible............* Surchauffe............* Surcharge............* Court-circuit............	Mode de réinitialisationAutomatiqueAutomatiqueAutomatiqueAutomatiqueManuelManuel

Pure sine, série 2000 W

Tension d'entrée nominale 12 V CC 24 V CC
Puissance de sortie constante 2000 W
Puissance de sortie de crête(pour une période maximale de 10 minutes)	4000 W(2200 W)
Courant d'entrée maximal 240 A 120 A
Tension de sortie Alimentation CA 230 V, +/- 3%.
Fréquence de sortie 50 Hz.
Onde de sortie Onde sinusoidale
Distorsion harmonique totale 3%
Absence de prélèvement de courant de charge	< 1,6 A < 1 A
Plage de tensions d'entrée 10,7 V ~ 16,5 V 21,4 V ~ 33 V
Alarme de basse tension 10,7 V 21,4 V
Arrêt dû à une basse tension 10 V 20 V

Efficacité garantie jusqu'à 85%
Dimensions (Longueur x Largeur x Hauteur)	415 x 283 x 100 mm
Poids 5,9 Kg
Télécommande RC-15 (optionnel)
DDFT Optional
Normes de sécurité EN60950-1 :
EMC	EN55022 : Classe BEN55024 :EN61000-3-2 :EN61000-3-3 :
Logo E	10R-02 9594
Protection : Mode de réinitialisation* Tension d'entrée faible ....... Automatique* Tension d'entrée excessive....... Automatique* Alarme de batterie faible ....... Automatique* Surchauffe ....... Automatique* Surcharge....... Manuel* Court-circuit ....... Manuel

Consignes de sécurité :

Pour réduire le risque de choc électrique, ce produit ne doit être ouvert que par un technicien qualifié si une réparation s'impose. Débranchez l'appareil et les autres équipements du secteur s'il y a un problème. Ne

Pas exposer l'appareil à l'eau ni à l'humidité.

Entretien :

Ne nettoyez l'appareil qu'avec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.

Garantie :

Aucune garantie ou responsabilité ne sera acceptée en cas de modification et/ou de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Généralités :

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable. Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce document. Conservez ce manuel et l'emballage pour toute référence ultérieure.

Attention :

Ce symbole figure sur l'appareil. Il signifie que les produits électriques et électroniques ne doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent pour ce genre de produits.

Voorzijde 150/300 W

1 2 3

Description : ONDULEUR PURE SINE
