BPA 1121 BT - ραδιόφωνο αυτοκινήτου BLAUPUNKT - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Αυτοραδιόφωνο
Μάρκα	Blaupunkt
Μοντέλο	BPA 1121 BT
Διαστάσεις βάσης στήριξης	182 (πλάτος) x 125 (μήκος) x 53 (πάχος) mm
Τροφοδοσία	12 V DC, αρνητική γείωση
Μέγιστη ισχύς εξόδου	4 x 40 W
Κατανάλωση ρεύματος	10 A max
Ζώνες ραδιοφωνικών συχνοτήτων	FM: 87,5–108,0 MHz; AM: 522–1620 kHz
Λειτουργίες ραδιοφώνου	RDS (AF, TA, PTY), αυτόματη και χειροκίνητη αποθήκευση, αναζήτηση
Συνδεσιμότητα Bluetooth	Ανοικτή ακρόαση, ροή ήχου A2DP, σύζευξη με κωδικό 0000
Είσοδοι ήχου	Θύρα USB, είσοδος AUX 3,5 mm, υποδοχή κεραίας
Έξοδοι ήχου	4 έξοδοι ηχείων (μπροστά αριστερά/δεξιά, πίσω αριστερά/δεξιά), έξοδοι RCA (α/δ)
Λειτουργίες αναπαραγωγής USB	Αναπαραγωγή MP3, επανάληψη, τυχαία, αναζήτηση ανά κομμάτι, άλμα +10/-10
Αφαιρούμενο μπροστινό πάνελ	Ναι, με κουμπί ξεκλειδώματος και θήκη αποθήκευσης
Ρυθμίσεις ήχου	Μπάσα, πρίμα, ισορροπία, fader, ισοσταθμιστής (Classic/Pop/Rock), loudness
Ρολόι	Εμφάνιση με χειροκίνητη ρύθμιση και συγχρονισμό RDS (CT)
Τοποθέτηση	Μπροστινή σε πλαίσιο DIN (μέθοδος Α) ή πίσω (μέθοδος Β); μέγιστη γωνία 30°
Συντήρηση και καθαρισμός	Καθαρίστε τις επαφές με στεγνό πανί; αποφύγετε διαλύτες
Ασφάλεια	Χρησιμοποιείτε μόνο παρεχόμενα εξαρτήματα; αποσυνδέστε τη μπαταρία πριν από την τοποθέτηση
Εγγύηση	Όροι διαθέσιμοι στο www.blaupunkt.com

Συχνές ερωτήσεις - BPA 1121 BT BLAUPUNKT

Πώς μπορώ να συνδέσω το τηλέφωνό μου με το αυτοραδιόφωνο Blaupunkt BPA 1121 BT;

Ενεργοποιήστε το Bluetooth στο τηλέφωνό σας και αναζητήστε συσκευές. Επιλέξτε BLAUPUNKT και εισάγετε τον κωδικό 0000 αν ζητηθεί. Το εικονίδιο Bluetooth εμφανίζεται όταν η σύζευξη είναι επιτυχής.

Τι κάνω αν το αυτοραδιόφωνο δεν ανάβει;

Ελέγξτε πρώτα ότι η ανάφλεξη του αυτοκινήτου είναι στη θέση ACC. Αν η ασφάλεια έχει καεί, αντικαταστήστε την με ασφάλεια ίδιων χαρακτηριστικών.

Πώς επαναφέρω τη συσκευή;

Χρησιμοποιήστε ένα μυτερό αντικείμενο για να πατήσετε το κουμπί RESET που βρίσκεται μπροστά. Προσοχή: αυτό διαγράφει όλη τη μνήμη.

Μπορώ να ακούω μουσική από USB stick;

Ναι, συνδέστε ένα USB stick στη θύρα USB. Η αναπαραγωγή ξεκινά αυτόματα. Χρησιμοποιήστε τα κουμπιά ▶/▶ για πλοήγηση, PAU για παύση/αναπαραγωγή, RPT για επανάληψη, SHF για τυχαία αναπαραγωγή.

Πώς ρυθμίζω το ρολόι;

Πιέστε παρατεταμένα το κουμπί DISP για 2 δευτερόλεπτα. Οι ώρες αναβοσβήνουν: γυρίστε το κουμπί VOL για ρύθμιση. Πατήστε SEL ή DISP για να μεταβείτε στα λεπτά και μετά επιβεβαιώστε.

Το αυτοραδιόφωνο έχει λειτουργία RDS;

Ναι, υποστηρίζει AF (εναλλακτικές συχνότητες) και TA (κυκλοφοριακές πληροφορίες). Ενεργοποιήστε τα στο μενού ρυθμίσεων κρατώντας πατημένο το VOL.

Πώς τοποθετώ το αυτοραδιόφωνο στο αυτοκίνητό μου;

Χρησιμοποιήστε τη μέθοδο Α (μπροστινή τοποθέτηση σε πλαίσιο DIN) ή τη μέθοδο Β (πίσω τοποθέτηση). Ακολουθήστε το διάγραμμα καλωδίωσης και στερεώστε τη συσκευή με το παρεχόμενο μεταλλικό στήριγμα. Αποσυνδέστε τη μπαταρία πριν από οποιαδήποτε επέμβαση.

Ποιος είναι ο προεπιλεγμένος κωδικός ασφαλείας Bluetooth;

Ο προεπιλεγμένος κωδικός είναι 0000.

Μπορώ να συνδέσω μια συσκευή αναπαραγωγής MP3 στη θύρα USB;

Ναι, αλλά αν η συσκευή MP3 χρησιμοποιεί μη επαναφορτιζόμενη μπαταρία, αφαιρέστε την μπαταρία πριν τη σύνδεση για αποφυγή κινδύνου έκρηξης.

Πώς εναλλάσσομαι μεταξύ μουσικής Bluetooth και ραδιοφώνου;

Πατήστε σύντομα το κουμπί PWR/MOD για αλλαγή πηγής (ραδιόφωνο, USB, AUX, Bluetooth).

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BPA 1121 BT BLAUPUNKT

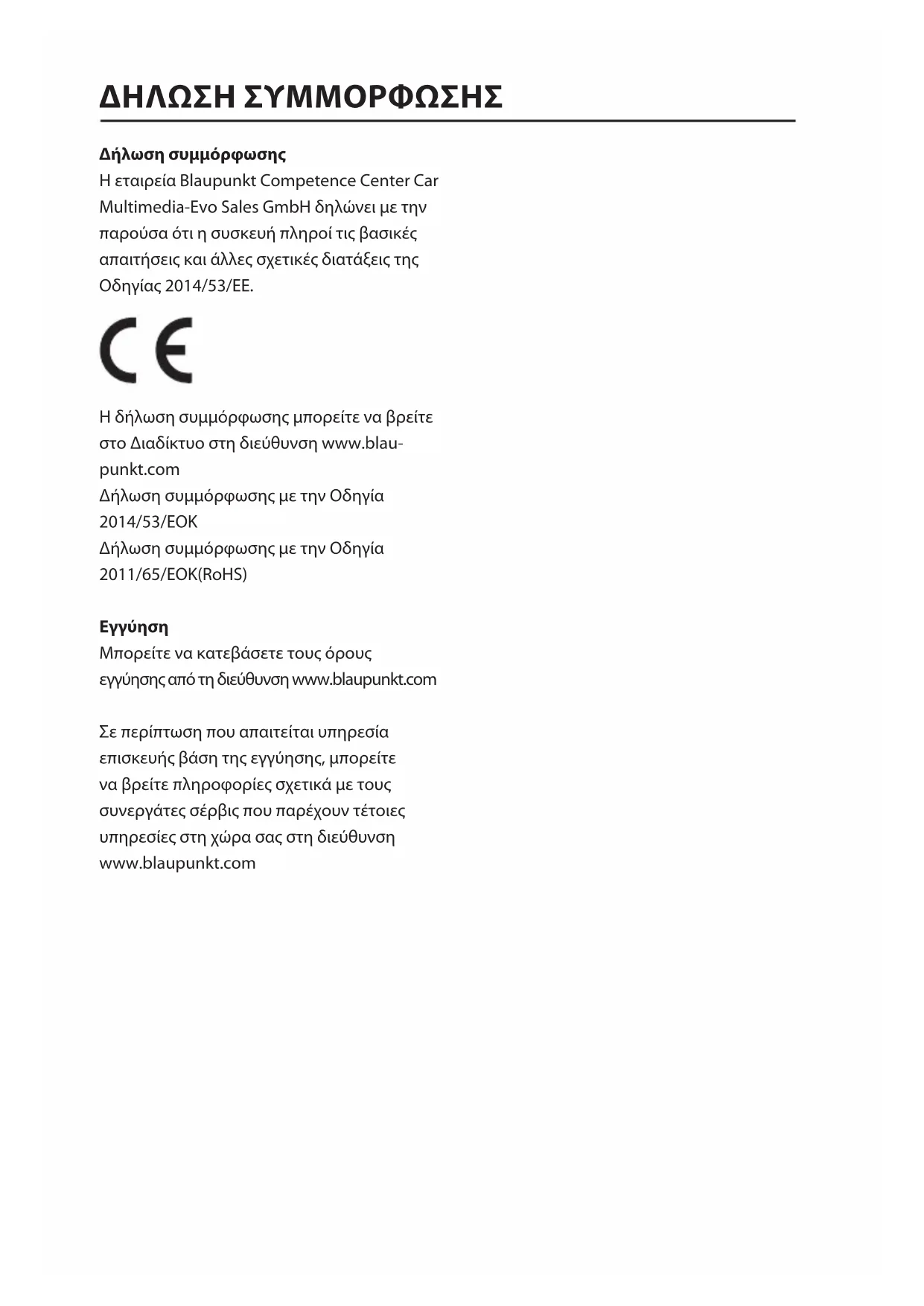

Η εταιρεία Blaupunkt Competence Center Car Multimedia-Evo Sales GmbH δηλώνει με την παρούσα ότι η συσκευή πληροί τις βασικές απαιτήσεις και άλλες σχετικές διατάξεις της Οδηγίας 2014/53/ΕΕ.

Η δήλωση συμμόρφωσης μπορείτε να βρείτε στο Διαδίκτυο στη διεύθυνση www.blaupunkt.com

Δήλωση συμμόρφωσης με την Οδηγία 2014/53/ΕΟΚ

Δήλωση συμμόρφωσης με την Οδηγία 2011/65/EOK(RoHS)

Εγγύηση

Μπορείτε να κατεβάσετε τους όρους εγγύησης από τη διεύθυνση www.blaupunkt.com

Σε περίπτωση που απαιτείται υπηρεσία επισκευής βάση της εγγύησης, μπορείτε να βρείτε πληροφορίες σχετικά με τους συνεργάτες σέρβις που παρέχουν τέτοιες υπηρεσίες στη χώρα σας στη διεύθυνση www.blaupunkt.com

Προσοχή:

• Επιλέξτε τέτοια θέση για την εγκατάσταση της συσκευής όπου η συσκευή δεν θα παρεμβαίνει στις συνήθεις ενέργειες του οδηγού σχετικά με την οδήγηση.
• Πριν από την τελική σύνδεση της συσκευής, συνδέστε προσωρινά την καλωδίωση και ελέγξτε αν όλα είναι σωστά συνδεδεμένα και εάν η συσκευή και το σύστημα λειτουργούν σωστά.
  • Για τξ σωστή εγκατάσταση, χρησιμοποιούνται μόνο τα εξαρτήματα που παρέχονται με τη συσκευή. Η χρήση μη εξουσιοδοτημένων εξαρτημάτων μπορεί να προκαλέσει δυσλειτουργίες.
• Εάν η εγκατάσταση απαιτεί τη διάτρηση οπών ή άλλες τροποποιήσεις στο όχημα, συμβουλευτείτε τον πλησιέστερο αντιπρόσωπο κατασκευαστή.
  • Τοποθετήστε τη συσκευή σε σημείο που δεν θα ενοχλεί τον οδηγό και δεν θα τραυματίσει τον επιβάτη εάν το όχημα σταματήσει ξαφνικά, όπως κατά τη διάρκεια φρεναρίσματος έκτακτης ανάγκης.
• Η συσκευή ενδέχεται να μην λειτουργεί άριστα εάν η γωνία στερέωσης υπερβαίνει τις 30° από την οριζόντια επιφάνεια.

30°

- Αποφύγετε την εγκατάσταση της συσκευής σε μέρη που είναι ευαίσθητα σε υψηλές θερμοκρασίες, όπως το άμεσο ηλιακό φως, ο ζεστός αέρας, από μια θερμάστρα ή όπου θα εκτεθεί σε σκόνη, βρωμιά ή υπερβολικό σοκ.

ΜΠΡΟΣΤΙΝΗ/ΠΙΣΩ ΕΓΚΑΤΑΣΤΑΣΗ ΣΤΟ

ΠΛΑΙΣΙΟ DIN

Η μονάδα μπορεί να εγκατασταθεί μπροστά (τυπική μπροστινή εγκατάσταση στο πλαίσιο DIN) ή πίσω (εγκατάσταση στο πίσω πλαίσιο DIN με χρήση οπών με σπείρωμα στις πλευρές της βάσης στήριξης της μονάδας). Για λεπτομέρειες, δείτε τις εικόνες που δείχνουν τον τρόπο εγκατάστασης.

ΜΠΡΟΣΤΙΝΗ ΕΓΚΑΤΑΣΤΑΣΗ ΣΤΟ ΠΛΑΙΣΙΟ

DIN (μέθοδος A)

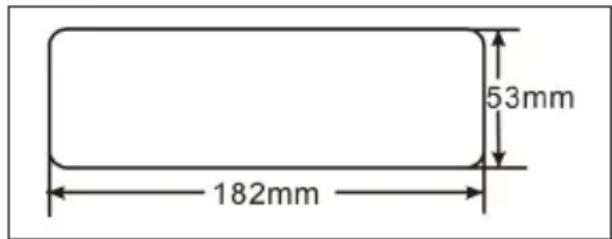

'Ανοιγμα εγκατάστασης

Η συσκευή μπορεί να εγκατασταθεί σε οποιοδήποτε ταμπλό που έχει ένα άνοιγμα εγκατάστασης όπως φαίνεται παρακάτω:

Εγκατάσταση συσκευής

Ελέγξτε πρώτα όλες τις συνδέσεις και, στη συνέχεια, ακολουθήστε τα βήματα για να εγκαταστήσετε τη συσκευή.

1. Ελέγξτε ότι η ανάφλεξη είναι απενεργοποιημένη και, στη συνέχεια, αποσυνδέστε το καλώδιο από τον αρνητικό (-) πόλο της μπαταρίας του οχήματος.
2. Αποσυνδέστε την καλωδίωση και την κεραία.

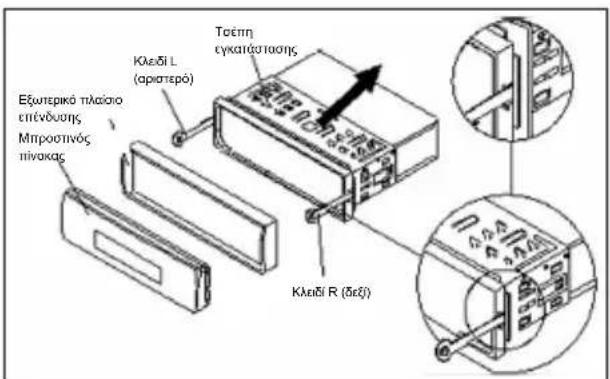

3. Πατήστε το κουμπί απελευθέρωσης στον μπροστινό πίνακα και αφαιρέστε τον πίνακα ελέγχου (δείτε τα βήματα για την «αφαίρεση του μπροστινού πίνακα»).

4. Σηκώστε το επάνω τμήμα του εξωτερικού πλαισίου επένδυσης και τραβήξτε το προς τα έξω για να το αποσυναρμολογήσετε. —

5. Χρησιμοποιώντας τα δύο παρεχόμενα κλειδιά, απαλευθερώστε τις γλωττίδες στην τσέπη εγκατάστασης της συσκευής για να αφαιρεθεί. Βάλτε τα κλειδιά στο μέτρο του δυνατού (με τις εγκοπές στο επάνω μέρος) στις κατάλληλες υποδοχές που βρίσκονται στη μέση, στην αριστερή και δεξιά πλευρά της συσκευής. Στη συνέχεια, σύρετε την τσέπη εγκατάστασης στο πίσω μέρος της συσκευής.

Εξωτερικό πλαίσο επένδυσης Μπροστινός πίνοκας Κλεδί L (αριατερό) Ταέπη εγκαταστασης Κλεδί R (δεξ)

1. Η εγκατάστασης της τσέπης γίνεται με την τοποθέτησή της στο άνοιγμα του ταμπλό και με το γέρσιμό της προς τα έξω των πτερυγιών που βρίσκονται στο περιθώριο της τσέπης με τη βοήθεια ενός κατσαβιδιού. Ελέγξτε ποια από τα πτερύγια εξασφαλίζουν τη σταθερή εγκατάσταση, επειδή η συσκευή δεν θα έρθει σε επαφή με κανένα από αυτά. Λυγίστε τις κατάλληλες γλωττίδες πίσω από το ταμπλό προς τα έξω για να τοποθετήσετε την τσέπη εγκατάστασης με ασφάλεια.

Κατσαβίδι Πτερύγια Ταμπλό Τσέπη εγκατάστασης

1. Επανασυνδέστε την καλωδίωση και την κεραία. Προσέξτε να μην πλακώσετε σύρματα ή καλώδια.
2. Σύρετε τη συσκευή στην τοέπη εγκατάστασης μέχρι να καθίσει στη θέση της.

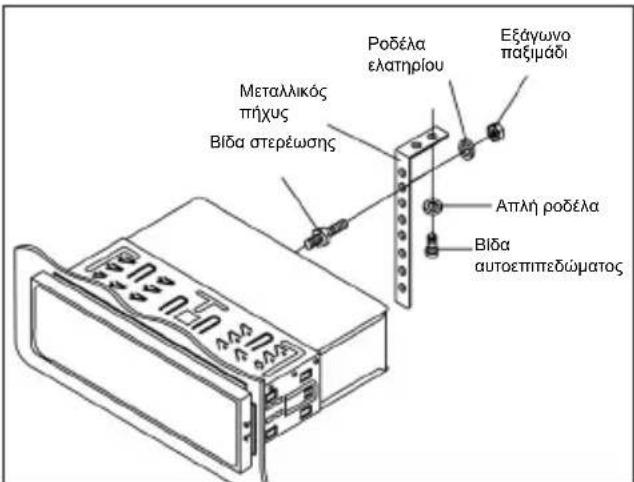

3. Χρησιμοποιήστε τον παρεχόμενο μεταλλικό πήχυ για να στερεώσετε επιπλέον το πίσω μέρος της συσκευής. Χρησιμοποιήστε τα παρεχόμενα αξεσουάρ (εξαγωνικό παξιμάδι M5 και ροδέλα ελατηρίου) για να στερεώσετε το ένα άκρο του πήχυ στη βίδα στερέωσης στο πίσω μέρος της συσκευής. Εάν είναι απαραίτητο, λυγίστε τον μεταλλικό πήχυ ώστε να ταιριάζει στη θέση εγκατάστασης στο όχημα. Στη συνέχεια, χρησιμοποιήστε τα παρεχόμενα αξεσουάρ (βίδα αυτοεπιπεδώματος 5×25 mm και απλό παξιμάδι) για να στερεώσετε το άλλο άκρο του μεταλλικού πήχυ στο ισχυρό μεταλλικό τμήμα του οχήματος κάτω από το ταμπλό. Ο πήχυς παρέχει επίσης επαρκή ηλεκτρική γείωση της συσκευής. Να θυμάστε να βιδώσετε το άκρο με σύντομο σπείρωμα της βίδας στερέωσης στο πίσω μέρος της μονάδας και το μακρύ άκρο με σπείρωμα στο ταμπλό.

Metallikóς πήχυς Bīda στερέωσης Pobéla ελατηρίου Εξάγωνο παξιμάδι Απλή pobéla Bīda autoεπιπεδώματος

1. Συνδέστε ξανά το καλώδιο στον αρνητικό (-) πόλο της μπαταρίας του οχήματος. Στη

συνέχεια, επανατοποθετήστε το εξωτερικό πλαίσιο επένδυσης και το μπροστινό πλαίσιο της μονάδας (δείτε τα βήματα για την «εγκατάσταση του μπροστινού πίνακα»).

Αποσυναρμολόγηση συσκευής

1. Ελέγξτε ότι η ανάφλεξη είναι απενεργοποιημένη και, στη συνέχεια, αποσυνδέστε το καλώδιο από τον αρνητικό (-) πόλο της μπαταρίας του οχήματος.
2. Αφαιρέστε τον μεταλλικό πήχυ που είναι προσαρτημένο στο πίσω μέρος της συσκευής (εάν χρησιμοποιείται).
3. Πατήστε το κουμπί απελευθέρωσης για να αποσυνδέσετε τον μπροστινό πίνακα.
4. Σηκώστε το επάνω τμήμα του εξωτερικού πλαισίου επένδυσης και τραβήξτε το προς τα έξω για να το αποσυναρμολογήσετε.

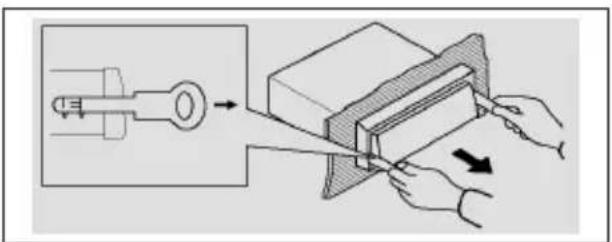

5. Τοποθετήστε και τα δύο παρεχόμενα κλειδιά στις κατάλληλες υποδοχές που βρίσκονται στο κέντρο της αριστερής και δεξιάς πλευράς της συσκευής και, στη συνέχεια, σύρετε τη συσκευή έξω από τον πίνακα ελέγχου.

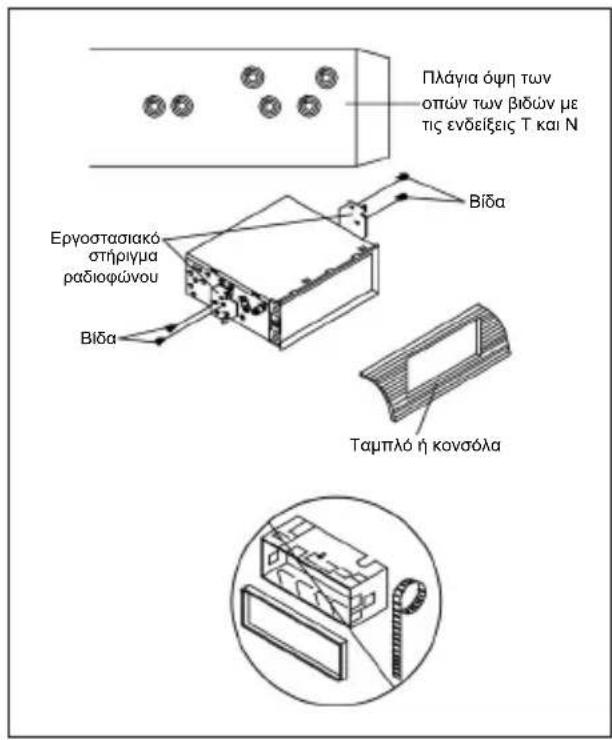

Πίσω εγκατάσταση στο πλαίσιο (μέθοδος Β)

Ακολουθήστε τα παρακάτω βήματα εάν έχετε αυτοκίνητο μάρκας Nissan ή Toyota. Χρησιμοποιήστε τις οπές βιδών που φέρουν την ένδειξη «Τ» (Toyota) ή «N» (Nissan) και στις δύο πλευρές της μονάδας για να τις συνδέσετε στις εργοστασιακές

βάσεις στήριξης radioφώνου που είναι εγκατεστημένες στο όχημα.

Πλάγια όψη των σπών των βιδών με τις ενδείξεις Τ και Ν Βίδα Εργοστασιακό στήριγμα radioφώνου Βίδα Ταμπλό ή κονσόλα

Στερέωση της συσκευής σε εργοστασιακά στηρ'ιγματα για την εγκατάσταση radioφώνου.

Ευθυγραμμίστε τις οπές βιδών στο στήριγμα με τις οπές βίδας στη μονάδα και, στη συνέχεια, σφίξτε τις βίδες (5x5 mm) και στις δύο πλευρές.

Σημείωση: Η μέθοδος εγκατάστασης Β δεν χρησιμοποιεί το εξωτερικό πλαίσιο επένδυσης, την τοέπη εγκατάστασης ή τον μεταλλικό πήχυ.

ΧΡΗΣΗ ΤΟΥ ΑΦΑΙΡΟΥΜΕΝΟΥ ΜΠΡΟΣΤΙΝΟΥ ΠΙΝΑΚΑ

ΑΦΑΙΡΕΣΗ ΜΠΡΟΣΤΙΝΟΥ ΠΙΝΑΚΑ

1. Πατήστε το κουμπί απελευθέρωσης ▲στον μπροστινό πίνακα και αφαιρέστε τον πίνακα.

Κουμπί απελευθέρωσης

Μπροστινός πίνακας

1. Αποθηκεύστε τον μπροστινό πίνακα σε μια θήκη.

ΕΓΚΑΤΑΣΤΑΣΗ ΜΠΡΟΣΤΙΝΟΥ ΠΙΝΑΚΑ

Η εγκατάσταση του μπροστινού πίνακα γίνεται με το σύρσιμο τον πίνακα στο περίβλημα και βεβαιωθείτε ότι έχει τοποθετηθεί σωστά. Η μη σωστή τοποθέτηση μπορεί να προκαλέσει δυσλειτουργία στην οθόνη ή στα ορισμένα κουμπιά.

Θήκη Μπροστινός πίνακας

Προφυλάξεις κατά τη χρήση

1. Ο μπροστινός πίνακας δεν μπορεί να πέσει κάτω.

2. Όταν συνδέετε ή αποσυνδέετε τον μπροστινό πίνακα, μην ασκείτε υπερβολική πίεση στην οθόνη ή τα κουμπιά.

3. Μην αγγίζετε τις επαφές στον μπροστινό πίνακα ή στο σώμα της κύριας μονάδας. Αυτό μπορεί να επιδεινώσει την ηλεκτρική αγωγιμότητα των επαφών.

4. Χρησιμοποιήστε ένα καθαρό, στεγνό πανί για να αφαιρέσετε τυχόν βρωμιά ή ξένες ουσίες που έχουν κατακαθίσει στις επαφές.

5. Μην εκθέτετε τον μπροστινό πίνακα σε υψηλές θερμοκρασίες ή άμεσο ηλιακό φως.

6. Κρατήστε το μακριά από πτητικές ουσίες (π.χ. βενζόλιο, διαλυτικό ή εντομοκτόνο) για να αποτρέψετε την επαφή τους με την επιφάνεια του μπροστινού πίνακα.

7. Μην προσπαθήσετε να αποσυναρμολογήσετε τον μπροστινό πίνακα.

ΔΙΑΓΡΑΜΜΑ ΣΥΝΔΕΣΜΟΛΟΓΙΑΣ

ΥΠΟΔΟΧΗ ΚΕΡΑΙΑΣ L (ΛΕΥΚΟ) ΕΞΟΔΟΣ AUDIO RCA P (ΚΟΚΚΙΝΟ) ΣΤΑΘΕΡΟΣ ΕΣΩΤΕΡΙΚΟΣ ΣΥΝΔΕΣΜΟΣ ISO B 10 30 50 70 20 40 60 80 10 30 50 70 A 20 40 60 80

ΣΥΝΔΕΣΜΟΣ Α

4. MONIMH ΠΑΡΟΧΗ ΡΕΥΜΑΤΟΣ +12 V (κοκκινο)
5. ΠΑΡΟΧΗ ΡΕΥΜΑΤΟΣ ΣΤΗΝ ΚΕΡΑΙΑ (μπλε)
7. ΒΟΗΘΗΤΙΚΟΣ ΣΥΝΔΕΣΜΟΣ/ΔΙΑΚΟΠΤΗΣ +12 V (κόκκινο)
8. MAZA (μαύρο)

ΣΥΝΔΕΣΜΟΣ Β

1. ΔΕΞΙ ΠΙΣΩ ΗΧΕΙΟ (+) (βιολετί)
2. ΔΕΞΙ ΠΙΣΩ ΗΧΕΙΟ (-) (βιολετί/μαύρο)
3. ΔΕΞΙ ΜΠΡΟΣΤΙΝΟ ΗΧΕΙΟ (+) (γκρίζο)
4. ΔΕΞΙ ΜΠΡΟΣΤΙΝΟ ΗΧΕΙΟ (-) (γκρίζο/μαύρο)
5. ΑΡΙΣΤΕΡΟ ΜΠΡΟΣΤΙΝΟ ΗΧΕΙΟ (+) (λευκό)
6. ΑΡΙΣΤΕΡΟ ΜΠΡΟΣΤΙΝΟ ΗΧΕΙΟ (-) (λευκό/μαύρο)
7. APIΣTEPO ΠΙΣΩ HXEΙΟ (+) (πράσινο)

8. ΑΡΙΣΤΕΡΟ ΠΙΣΩ ΗΧΕΙΟ (-) (πράσινο/μαύρο)

9. Αυτή η συσκευή αναπαραγωγής μπορεί να τροφοδοτηθεί μόνο από ένα ηλεκτρικό σύστημα γείωσης καθόδου 12V DC.

10. Μην συνδέετε τον σφιγκτήρα μπαταρίας μέχρι να εγκατασταθεί πλήρως η συσκευή αναπαραγωγής.
11. Βεβαιωθείτε ότι το κίτρινο καλώδιο είναι συνδεδεμένο με το θετικό πόλο (+) της μπαταρίας.
12. Αντικατάσταση ασφάλειας: Βεβαιωθείτε για τη συμμόρφωση των παραμέτρων.
13. Η χρήση ηχείων καλής ποιότητας με σύνθετη αντίσταση 4-8 ohm θα σας εξασφαλίσει την καλύτερη απόδοση.

ΘΕΣΗ ΣΤΟΙΧΕΙΩΝ ΕΛΕΓΧΟΥ

⑤ ④ ③ ② ① PWR MOD BND AS/PS DISP VAC ⑥ ⑦ ⑧ ⑨ 18 ⑩ 17 16 15 14 13 12 11 10 19 1 PAU 2 SCN 3 RPT 4 SHF 5 10- 6 10+ AUX IN RESET

1. Κουμπί »DISP«
2. Κουμπί »AS / PS«
3. Κουμπί » / MODE / POWER«
4. Κουμπί »BAND /
5. Κουμπί » «(απελευθέρωση)
6. Κουμπί »VOL / SEL / TA / AF / PTY«
7. Κουμπί » «(αναζήτηση προς τα κάτω)
8. Οθόνη LCD
9. Υποδοχή USB
10. Υποδοχή »AUX IN«

11.Κουμπί »6 10+«
12.Κουμπί »5 10-«
13. Κουμπί »4 SHF«
14. Κουμπί »3 RPT«
15.Κουμπί »2 SCN«
16. Κουμπί »1 PAU«
17. Κουμπί » «(αναζήτηση προς τα πάνω)
18. »MIC«
19. RESET

ΒΑΣΙΚΗ ΛΕΙΤΟΥΡΓΙΑ

Λειτουργία ενεργοποίησης/ απενεργοποίησης

Με το πάτημα του κουμπιού PWR/MOD ενεργοποιείται η συσκευή. Πατώντας και κρατώντας πατημένο το κουμπί απενεργοποιείτε τη συσκευή.

Ρυθμίσεις ήχου και μενού ρυθμίσεων

Πατήστε επανειλημμένα το κουμπί SEL, για να εμφανιστεί το μενού ήχου:

BAS (μπάσο) -> TRE (πρίμα) -> BAL (ισορροπία) -> FAD (εμπρός/πίσω) -> EQ (class/pop/rock/απενεργ. EQ) ->LOUD (ενεργ./απενεργ.) -> DX/LOC ->STEREO/MONO

Πατήστε παρατεταμένα το κουμπί SEL, για να μπείτε στο μενού ρυθμίσεων:

AF(ENEPR./APENEPΓ.)->TA(ENEPR./APENEPΓ.)->SEL PTY->TA VOL->CT(MH ΣΥΓX./ΣΥΓXPON.)->BEEP(ENEPR./APENEPΓ.)

Σε κάθε θέση: Γυρίστε το κουμπί VOL, για να ρυθμίσετε.

CT (INDEP/SYNC)

CT INDEP: Το ρολόι λειτουργεί ανεξάρτητα.

CT SYNC: Το ρολόι θα συγχρονιστεί με την ώρα λήψης του σταθμού RDS.

Προσοχή: Όταν ορίστηκε η ώρα χειροκίνητα. Το CT θα επιοτρέψει αυτόματα στη λειτουργία INDEP.

Προτεραιότητα πληροφοριών ή ρολογιού

Πατήστε σύντομα το κουμπί DISP για να αλλάξετε την προτεραιότητα ρολογιού ή την προτεραιότητα πληροφοριών.

Ρυθμίσεις ρολογιού

Πατήστε και κρατήστε πατημένο το για 2 δευτερόλεπτα το κουμπί DISP. Το σύμβολο ΗΗ θα αναβοσβήνει. Γυρίστε το κουμπί VOL, για να ρυθμίσετε την ώρα. Στη συνέχεια, πατήστε το κουμπί SEL (ή DISP), για να αλλάξετε τη λειτουργία σε ΜΜ. Περιστρέφοντας το κουμπί VOL μπορείτε επίσης να ρυθμίσετε τα λεπτά. Στη συνέχεια, πατήστε ξανά το κουμπί SEL (ή DISP), για επιβεβαίωση.

Επαναφορά της συσκευής

Το κουμπί RESET μπορεί να χρησιμοποιηθεί στις ακόλουθες περιπτώσεις:

a. Ορισμένα κουμπιά δεν λειτουργούν. b. Στην οθόνη εμφανίζεται το σύμβολο σφάλματος.

Προσοχή: εάν πατήσετε το κουμπί RESET, όλη η μνήμη θα χαθεί.

Αναπαραγωγή μουσικής μέσω της υποδοχής aux in 3,5 mm

Πατήστε το κουμπί PWR/MOD, για να περάσετε στη λειτουργία AUX IN, όταν μια εξωτερική πηγή ήχου είναι ήδη συνδεδεμένη στην υποδοχή 3,5 mm jack της συσκευής.

ΛΕΙΤΟΥΡΓΙΑ ΡΑΔΙΟΦΩΝΟΥ

Λήψη radioφωνικών σταθμών

Πατήστε το κουμπί PWR/MOD, για να επιλέξετε την πηγή radioφώνου. Στη συνέχεια, πατήστε το κουμπί BND, για να επιλέξετε τη ζώνη.

Πατήστε σύντομα το κουμπί ▶▶ / ◀◀ για να λάβετε τον επιθυμητό radioφωνικό σταθμό.

Πατήστε παρατεταμένα το κουμπί ▶ / κι κι για να ρυθμίσετε χειροκίνητα τη συχνότητα.

Αυτόματη αποθήκευση σταθμού

Πατήστε παρατεταμένα το κουμπί AS/PS για 2 δευτερόλεπτα για να αποθηκεύσετε αυτόματα τους radioφωνικούς σταθμούς χρησιμοποιώντας τα αριθμητικά κουμπιά 1-6 για το εύρος συχνοτήτων 1\~3.

Χειροκίνητη αποθήκευση σταθμών και κλήση προκαθορισμένων σταθμών

Συντονισμός σταθμών με το κουμπί ή. Πατήστε και κρατήστε πατημένο το αριθμητικό κουμπί 1-6 για 2 δευτερόλεπτα. Ο τρέχων σταθμός θα αποθηκευτεί στη μνήμη κάτω από το συγκεκριμένο αριθμητικό κουμπί. Πατήστε σύντομα κουμπί ενός προκαθορισμένου σταθμού (1-6) για να ακούσετε απευθείας το σήμα από αυτόν το σταθμό που είναι αποθηκευμένο στο εκχωρημένο κουμπί.

ΛΕΙΤΟΥΡΓΙΑ RDS (RADIO DATA SYSTEM)

Εναλλακτικές συχνότητες (AF)

Στη θέση AF του μενού ρυθμίσεων (πατήστε παρατεταμένα το κουμπί VOL). Ενεργοποίηση/ απενεργοποίηση της λειτουργίας AF.

AF ενεργ.: Το σύμβολο «AF» εμφανίζεται στην οθόνη. Το όνομα του προγράμματος εμφανίζεται κατά τη λήψη των σταθμών RDS. Το σύμβολο «AF» αρχίζει να αναβοσβήνει όταν επίδεινωθεί η ποιότητα του σήματος μετάδοσης. Η συσκευή αναζητά έναν σταθμό με ισχυρότερο σήμα, ο οποίος βρίσκεται στη λίστα AF και μεταβαίνει στον σταθμό με καλύτερη ποιότητα σήματος. Εάν η συσκευή δεν βρίσκει έναν ισχυρότερο σταθμό στη λίστα AF. Ενεργοποιείται η λειτουργία PI SEEK για την αναζήτηση σταθμών με το ίδιο PI.

AF απενεργ.: απενεργοποίηση της λειτουργίας AF.

Πληροφορίες οδικής κυκλοφορίας (ΤΑ)

Στη θέση TA του μενού ρυθμίσεων (πατήστε παρατεταμένα το κουμπί VOL). Ενεργοποίηση/ απενεργοποίηση της λειτουργίας TA.

ΤΑ ενεργ.: 'Οταν λαμβάνεται ένας σταθμός με πληροφορίες για οδική κυκλοφορία (ΤΑ), η μονάδα θα μεταβεί προσωρινά στη λειτουργία radioφώνου για να ακούσει σταθμούς ΤΑ ανεξάρτητα από την επιλεγμένη λειτουργία RA-DIO/USB/AUX/BT. Εάν το επίπεδο έντασης πέσει κάτω από την ένταση που απαιτείται για τη λειτουργία ΤΑ, θα αυξηθεί αυτόματα σε αυτό το επίπεδο.

ΤΑ απενεργ. Απενεργοποιεί τη λειτουργία ΤΑ.

Λειτουργία PTY

Στη θέση SEL PTY στο μενού ρυθμίσεων (πατήστε παρατεταμένα το κουμπί VOL). Γυρίστε το κουμπί VOL, για να επιλέξετε τους επιθυμητούς τύπους PTY. Στη συνέχεια, πατήστε το κουμπί VOL για αναζήτηση.

Λειτουργία USB

Μετά τη σύνδεση της μνήμης USB στη μονάδα, το τραγούδι θα αναπαράγεται αυτόματα. Εάν η μνήμη USB είναι ήδη συνδεδεμένη στη συσκευή: Πατήστε σύντομα το κουμπί PWR/MOD, μέχρι να εμφανιστεί η πηγή USB στην οθόνη.

Επιλογή αρχείου

Πατήστε το κουμπί ▶▶/ ▶◀ για μετάβαση στο επόμενο/προηγούμενο αρχείο. Πατήστε το κουμπί ▶▶/ ▶◀ για γρήγορη κίνηση προς τα εμπρός ή προς τα πίσω.

Αναπαραγωγή/παύση

Πατήστε το κουμπί PAU για την παύση/ αναπαραγωγή του αρχείου.

Λειτουργία SCN:

Πατήστε το κουμπί SCN για την αναπαραγωγή των πρώτων 10 δευτερολέπτων κάθε αρχείου. Πατήστε ξανά το κουμπί SCN για να απενεργοποιήσετε τη λειτουργία.

Λειτουργία RPT:

Πατήστε το κουμπί RPT για να επιλέξετε τη λειτουργία επανάληψης: RPT ONE (επανάληψη ενός τραγουδιού)/RPT ALL (επανάληψη όλων των

τραγουδιών) (προεπιλογή).

Λειτουργία τυχαίας αναπαραγωγής:

Πατήστε το κουμπί SHF – όλα τα αρχεία θα αναπαραχθούν τυχαία. Πατήστε το ξανά για να το απενεργοποιήσετε.

Επιλογή καταλόγου

Πατήστε το κουμπί 10+/10-, για να επιλέξετε έναν κατάλογο πάνω ή κάτω.

Λειτουργία αρχείων +10/-10

Πατήστε παρατεταμένα το κουμπί 10+/10- για 2 δευτερόλεπτα για να παραλείψετε +10/-10 αρχεία για αναπαραγωγή.

Αναζήτηση κομματιών

Πατήστε το κουμπί AS/PS, για να εμφανιστεί το «NUM SCH». Μπορείτε επίσης να επιλέξετε ένα κομμάτι απευθείας με τα αριθμητικά κουμπιά: 0\~9 (BND = 7, ↔ 8, = 9, DISP = 0). Μπορείτε επίσης να γυρνάτε το κουμπί VOL για να επιλέξετε έναν αριθμό κομματιού. Στη συνέχεια, πατήστε το κουμπί SEL, για την αναπαραγωγή.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

1. Όταν συνδέετε μια συσκευή αναπαραγωγής MP3 με μια κανονική μπαταρία (όχι μια επαναφορτιζόμενη μπαταρία), αφαιρέστε πρώτα την μπαταρία από τη συσκευή αναπαραγωγής και, στη συνέχεια, συνδέστε τη στη θύρα USB. Σε αντίθετη περίπτωση, μπορεί να προκληθεί έκρηξη της μπαταρίας.
2. Μην συνδέετε τη συσκευή USB/SD στην κύρια μονάδα για αναπαραγωγή όταν έχουν αποθηκευτεί σημαντικά αρχεία σε αυτήν. Εάν η συσκευή αναπαραγωγής δεν λειτουργεί σωστά, ενδέχεται να χάσετε τα αρχεία. Η

εταιρεία μας δεν ευθύνεται για την απώλεια τέτοιων δεδομένων.

ΛΕΙΤΟΥΡΓΙΑ BLUETOOTH

Σύζευξη συσκευών

Επιλέξτε τη λειτουργία Bluetooth και αναζητήστε μια συσκευή Bluetooth στο τηλέφωνό σας. Επιλέξτε το «BLAUPUNKT» και εισαγάγετε τον κωδικό πρόσβασης «0000» εάν απαιτείται κωδικός πρόσβασης. Μετά την επιτυχή σύζευξη, θα εμφανιστεί το εικονίδιο BT.

Αποδοχή/απόρριψη εισερχόμενης κλήσης

'Отан υπάρχει εισερχόμενη κλήση, πατήστε το κουμπί για να απαντήσετε στην κλήση. Πατώντας το κουμπί θα απορρίψετε την κλήση. 'Отан τελειώσετε την ομιλία, πατήστε το κουμπί για να κλείσετε την κλήση.

Επανάκληση του αριθμού

Στη λειτουργία: Πατήστε το κουμπί AS/PS, για επανάκληση του τελευταίου αριθμού τηλεφώνου και πατήστε το κουμπί για την ακύρωση της επανάκλησης.

Εναλλαγή της τηλεφωνικής σύνδεσης μεταξύ του κινητού τηλεφώνου και της συσκευής

Στη λειτουργία συνομιλίας, μπορείτε να πατήσετε το κουμπί AS/PS για εναλλαγή της τηλεφωνικής κλήσης μεταξύ του τηλεφώνου και του radioφώνου.

(A2DP) Μουσική

Για την αναπαραγωγή ή παύση ενός κομματιού, πατήστε σύντομα το κουμπί 1/PAU.

Για να παραλείψετε ένα κομμάτι και να προχωρήσετε γρήγορα, πατήστε σύντομα το κουμπί ►►Η · για να παραλείψετε το κομμάτι και να το επιοτρέψετε, πατήστε σύντομα το κουμπί ►►►.

ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ

Απαιτήσεις ισχύος DC 12 V, αρνητικό σε συνδυασμό με γείωση

Διαστάσεις βάσης εγκατάστασης 182 (πλ.) x 125 (βαθ.) x 53 (ύψος)

Μέγιστη ισχύς εξόδου 4 x 40 W

Κατανάλωση ισχύος 10 Α (μέγ.)

ΡΑΔΙΟΦΩΝΟ

FM AM

Εύρος συχνοτήτων 87,5 - 108,0 MHz 522 – 1620 kHz

IF 10,7 MHz 450 kHz

Ευαισθησία (S/N = 30 dB) 4 μV (S/N=30 dB) 36 dBuV(S/N=20 dB)

Διαχωρισμός

25 dB

στερεοφωνικών καναλιών

ΤΑΥΤΟΠΟΙΗΣΗ ΚΑΙ ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

Ελέγξτε τις συνδέσεις καλωδίων πριν ελέγξετε τη λίστα ελέγχου. Συμβουλευτείτε τον πλησιέστερο αντιπρόσωπο της εταιρείας σας εάν οποιοδήποτε πρόβλημα επιμένει μετά τον έλεγχο της λίστας ελέγχου.

Σύμπτωμα Αιτία Λύση
Δεν υπάρχει παροχή ρεύματος	Η ανάφλεξη του αυτοκινήτου δεν είναι ενεργοποιημένη.	Γυρίστε το διακόπτη ανάφλεξης στη θέση «ΑСС» εάν η ισχύς εφαρμοστεί στο βοηθητικό κύκλωμα του οχήματος και ο κινητήρας δεν έχει τεθεί σε λειτουργία.
	Καμένη ασφάλεια. Αντικαταστήστε την ασφάλεια.
Δεν υπάρχει ήχος.	Ο ήχοε έχει ρυθμιστεί στο ελάχιστο.	Ρυθμίστε την ένταση του ήχου στο επιθυμητό επίπεδο.
	Η καλωδίωση δεν είναι σωστά συνδεδεμένη.	Ελέγξτε τις συνδέσεις καλωδίων.
Τα κουμπιά για τη λειτουργία της συσκευής δεν λειτουργούν.	Ο ενσωματωμένος μικροϋπολογιστής δυσλειτουργεί λόγω θορύβου.	Πατήστε το κουμπί επαναφοράς.
Το ραδιόφωνο δεν λειτουργεί. Η αυτόματη επιλογή ραδιοφωνικών σταθμών δεν λειτουργεί.	Το καλώδιο της κεραίας δεν είναι συνδεδεμένο.	Συνδέστε το καλώδιο της κεραίας με ασφάλεια.
	Η ισχύς του σήματος είναι πολύ αδύναμη.	Επιλέξτε ένα σταθμό χειροκίνητα.
