BPA 1121 BT Manual.indd 61 05.10.2021 16:15:27Dichiarazione di conformità Blaupunkt Competence Center Car Multime- dia-Evo Sales GmbH dichiara che il presente dispositivo è conforme ai requisiti essenzia- li ed alle restanti disposizioni pertinenti della Direttiva 2014/53/UE. La dichiarazione di conformità può esse- re consultata sul sito web all’indirizzo www. blaupunkt.com Dichiarazione di conformità con la Direttiva 2014/53/UE Dichiarazione di conformità con la Direttiva 2011/65/UE (RoHS) Garanzia Le condizioni di garanzia sono disponibili sul sito web www.blaupunkt.com Qualora risulti necessario rivolgersi ad un centro di assistenza per riparazioni in garan- zia, le informazioni sui centri di assistenza af- liati che orono tale servizio nel paese di ac- quisto, sono disponibili all’indirizzo www.blaupunkt.com

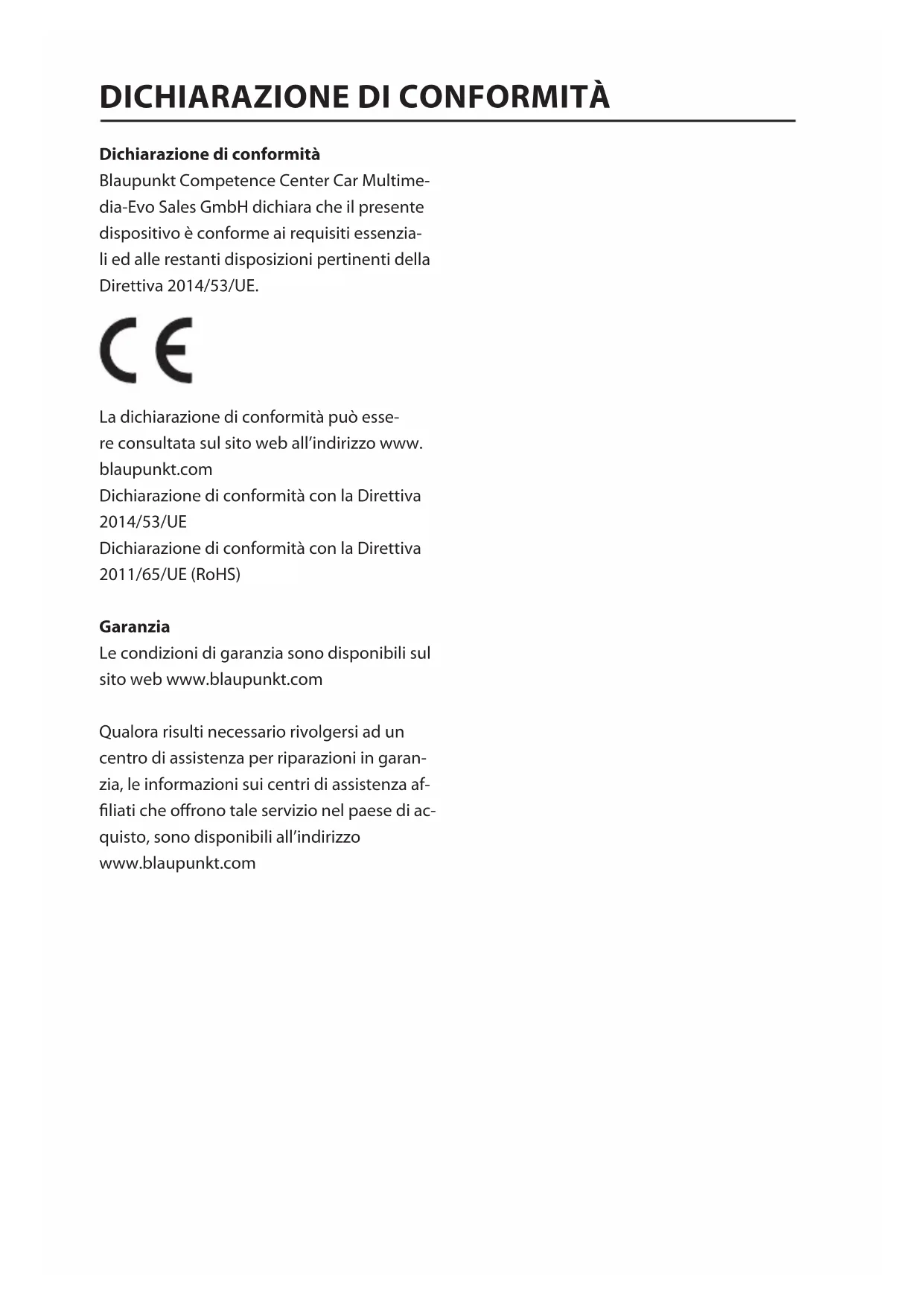

DICHIARAZIONE DI CONFORMITÀ

BPA 1121 BT Manual.indd 62 05.10.2021 16:15:28Attenzione:

• Per l’installazione del dispositivo si consiglia di scegliere una posizione tale, in cui il dispo- sitivo non interferisca con le normali operazi- oni legate alla guida del veicolo.

• Prima di collegare denitivamente il dispositi- vo, si consiglia di collegare temporaneamen- te i cablaggi ed assicurarsi che tutti i cavi sia- no stati collegati correttamente e che la radio ed il sistema audio dell’autovettura funzioni- no correttamente.

• Per una corretta installazione del dispositivo si consiglia di utilizzare esclusivamente gli ac- cessori forniti con il dispositivo. L’utilizzo di componenti non autorizzati può causare il malfunzionamento del dispositivo.

• Qualora l’installazione richieda la preparazio- ne di fori o altre modiche al veicolo, si consi- glia di richiedere le informazioni al rappresen- tante del produttore più vicino.

• Si consiglia di installare il dispositivo in un lu- ogo tale da non distrarre il conducente e non causare lesioni al passeggero in caso di arres- to improvviso del veicolo, ad esempio duran- te una frenata di emergenza.

• Per un funzionamento ottimale del dispositi- vo si consiglia di non superare un’inclinazione di 30° rispetto alla posizione orizzontale.

• Non installare il dispositivo nei luoghi sogget- ti a temperature elevate, ad esempio esposti alla luce diretta del sole, ad aria calda proveni- ente dall’impianto di riscaldamento, o nei luo- ghi in cui il dispositivo sia esposto alla presen- za di polvere, sporcizia o urti eccessivi.

MONTAGGIO ANTERIORE/POSTERIORE SUL

TELAIO DIN Il dispositivo può essere installato nella varian- te anteriore (montaggio anteriore standard sul telaio DIN) o posteriore (montaggio posterio- re sul telaio DIN con l’impiego dei fori letta- ti presenti sui lati della base di montaggio del dispositivo). Le informazioni speciche sono riportate in gure che presentano i metodi di montaggio.

MONTAGGIO ANTERIORE SUL TELAIO DIN

(metodo A) Vano di montaggio Il dispositivo può essere installato su qualsiasi cruscotto che disponga di un vano di montag- gio presentato di seguito: Installazione del dispositivo In primo luogo si consiglia di controllare tut- ti i collegamenti e successivamente eseguire le seguenti operazioni associate al montaggio del dispositivo.

1. Vericare se l’accensione del veicolo sia dis-

inserita, quindi scollegare il cavo dal polo negativo (-) della batteria del veicolo.

2. Scollegare il cablaggio e l’antenna.

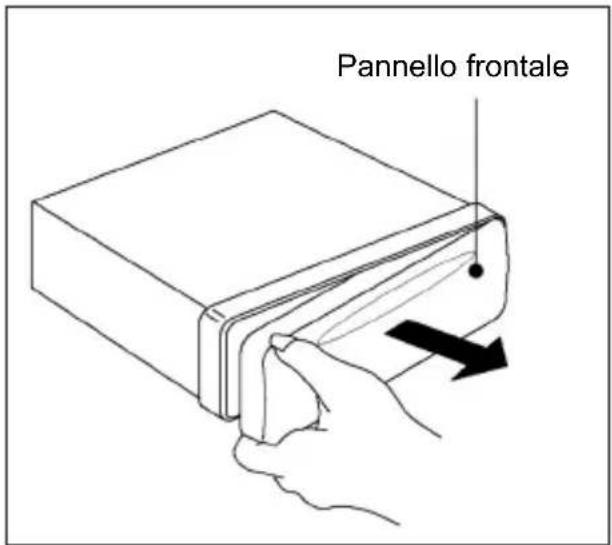

3. Premere il tasto di rilascio sul pannello fron-

tale e rimuovere il pannello frontale (vede- re i passaggi nel capitolo "smontaggio del pannello frontale").

4. Sollevare il segmento superiore del telaio

esterno e tirarlo per rimuoverlo. ⟶ INSTALLAZIONE

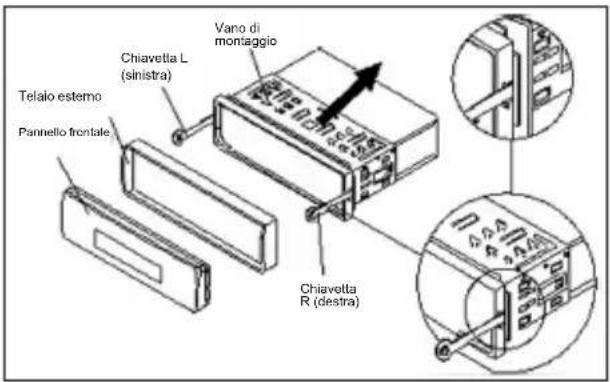

BPA 1121 BT Manual.indd 63 05.10.2021 16:15:285. Utilizzando le due apposite chiavette for- nite in dotazione, sbloccare le alette pre- senti sul vano di montaggio del dispositi- vo per consentire la sua rimozione. Inserire le chiavette no in fondo (con gli intagli ri- volti verso l’alto) nelle apposite sedi pre- senti al centro sul lato sinistro e destro del dispositivo. Poi far scorrere il vano di mon- taggio dal retro del dispositivo.

6. L’installazione del vano di montaggio pre-

vede il suo inserimento all’interno del vano presente nel cruscotto ed il piegamento verso l’esterno, con l’aiuto di un cacciavite, delle alette presenti sul perimetro del vano. Controllare quali alette consentono un montaggio stabile, poiché non tutte avran- no il contatto con il dispositivo. Piegare ver- so l’esterno le alette appropriate nella parte posteriore del cruscotto in modo da ssare saldamente il vano di montaggio.

7. Ricollegare il cablaggio e l’antenna. Fare

attenzione a non schiacciare li o cavi.

8. Inserire il dispositivo nel vano di montag-

gio no a raggiungere la posizione appro- priata.

9. Utilizzare il nastro di metallo fornito in do-

tazione per ssare ulteriormente la par- te posteriore del dispositivo. Utilizzando gli accessori forniti (dado esagonale M5 e rondella elastica) ssare un’estremità del nastro alla vite di montaggio presente sul retro del dispositivo. Se necessario, pie- gare il nastro di metallo per adattarlo al luogo di installazione nel veicolo. Quin- di utilizzare gli accessori forniti in dotazio- ne (vite autolettante 5x25 mm e rondel- la standard) per collegare l’altra estremità del nastro di metallo ad un elemento s- so di metallo presente sotto il cruscot- to del veicolo. Il nastro assicura anche un’adeguata messa a terra del dispositivo. Ricordare di ssare il lato corto lettato della vite di ssaggio sul retro del dispo- sitivo e di ssare il lato lungo lettato al cruscotto.

10. Ricollegare il cavo al polo negativo (-) del-

la batteria del veicolo. Fissare nuovamente il telaio esterno ed il pannello frontale del dispositivo (vedere i passaggi del capitolo "installazione del pannello frontale"). INSTALLAZIONE Vano di montaggio Alette Cruscotto Cacciavite Vite di montaggioNastro di metalloRondella elasticaDado esagonaleRondella standardVite autofilettanteChiavetta R (destra)Pannello frontaleTelaio esternoChiavetta L (sinistra)Vano di montaggio BPA 1121 BT Manual.indd 64 05.10.2021 16:15:28Rimozione del dispositivo

1. Vericare se l’accensione del veicolo sia

disinserita, quindi scollegare il cavo dal polo negativo (-) della batteria del veicolo.

2. Rimuovere il nastro di metallo presente

sul retro del dispositivo (se presente).

3. Premere il tasto di rilascio per rimuovere il

4. Sollevare il segmento superiore del telaio

esterno e tirarlo per rimuoverlo.

5. Inserire le due chiavette in dotazione nel-

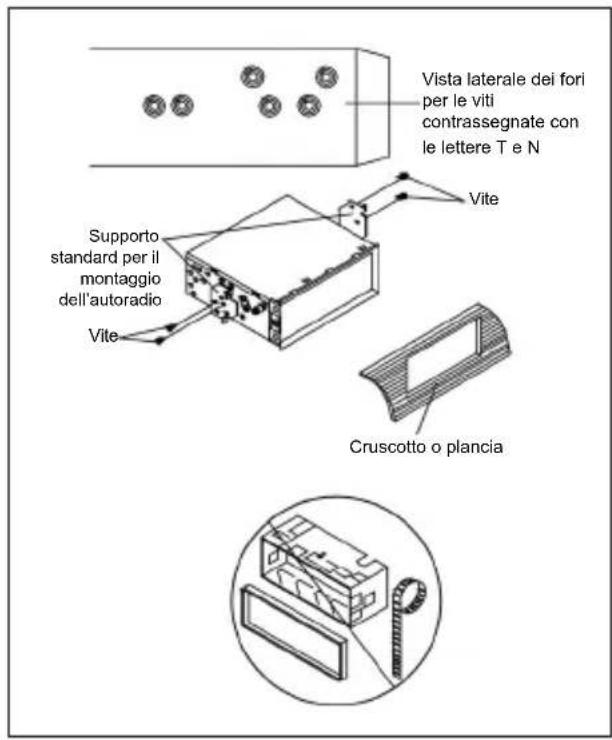

le rispettive sedi presenti al centro sul lato sinistro e destro del dispositivo, quindi ri- muovere il dispositivo dal cruscotto. Montaggio posteriore sul telaio DIN (me- todo B) Se si dispone di un’autovettura del marchio Nissan o Toyota, seguire le istruzioni riporta- te di seguito. Utilizzare i fori per le viti cont- rassegnate rispettivamente con le lettere "T" (Toyota) o "N" (Nissan), presenti su entram- bi i lati del dispositivo per ssarlo ai suppor- ti di montaggio dell’autoradio installati nel veicolo. Fissaggio del dispositivo sui supporti di mon- taggio dell’autoradio predisposti in fabbrica. Allineare i fori per le viti presenti sul suppor- to con i fori per le viti presenti sul dispositi- vo, quindi avvitare le viti (5x5 mm) su ent- rambi i lati. Nota bene: seguendo il metodo di installazi- one B non si utilizza il telaio esterno, il vano di montaggio né il nastro di metallo. INSTALLAZIONE Vista laterale dei fori per le viti contrassegnate con le lettere T e N Supporto standard per il montaggio dell’autoradio Vite Vite Cruscotto o plancia

1. Premere il tasto di rilascio presente sul

pannello frontale e rimuoverlo.

2. Conservare il pannello frontale nella custodia.

MONTAGGIO DEL PANNELLO FRONTALE

L’installazione del pannello frontale prevede il suo inserimento nell’alloggiamento ed il cont-rollo del suo corretto posizionamento. Un erra-to inserimento del pannello frontale può causa-re anomalie nel funzionamento del display o di alcuni tasti.Precauzioni durante l’uso

1. Non lasciar cadere il pannello frontale.

2. Durante il montaggio o lo smontaggio del

pannello frontale non premere eccessiva-mente il display o i tasti di comando.

3. Non toccare i contatti presenti sul pannello

frontale o sul corpo del dispositivo. Ciò può causare un peggioramento della conducibili-tà elettrica dei contatti.

4. Rimuovere qualsiasi accumulo di sporco o di

sostanze estranee depositatesi sui contatti con un panno pulito e asciutto.

5. Non esporre il pannello frontale ad alte tem-

perature o alla luce solare diretta.

6. Proteggere contro le sostanze volatili (ad es-

empio benzene, diluenti o insetticidi) per evi-tare il loro contatto con la supercie del pan-nello frontale.

7. Non tentare di smontare il pannello frontale.

UTILIZZO DEL PANNELLO FRONTALE RIMOVIBILE

Tasto di rilascio Pannello frontale Custodia Pannello frontale BPA 1121 BT Manual.indd 66 05.10.2021 16:15:291. Il presente lettore può essere alimentato solo da un impianto elettrico a 12V DC con messa a terra catodica.

2. Non collegare il terminale della batteria

nché il lettore non sia completamente in- stallato.

3. Assicurarsi che il cavo giallo sia collegato

al terminale positivo (+) della batteria.

4. Sostituzione del fusibile: Assicurarsi che i

parametri siano compatibili.

5. Utilizzando gli altoparlanti di buona quali-

tà con un’impedenza di 4-8 ohm si otterrà il funzionamento migliore del dispositivo.

4. ALIMENTAZIONE FISSA + 12 V (giallo)5. ALIMENTAZIONE DELL’ANTENNA (blu)

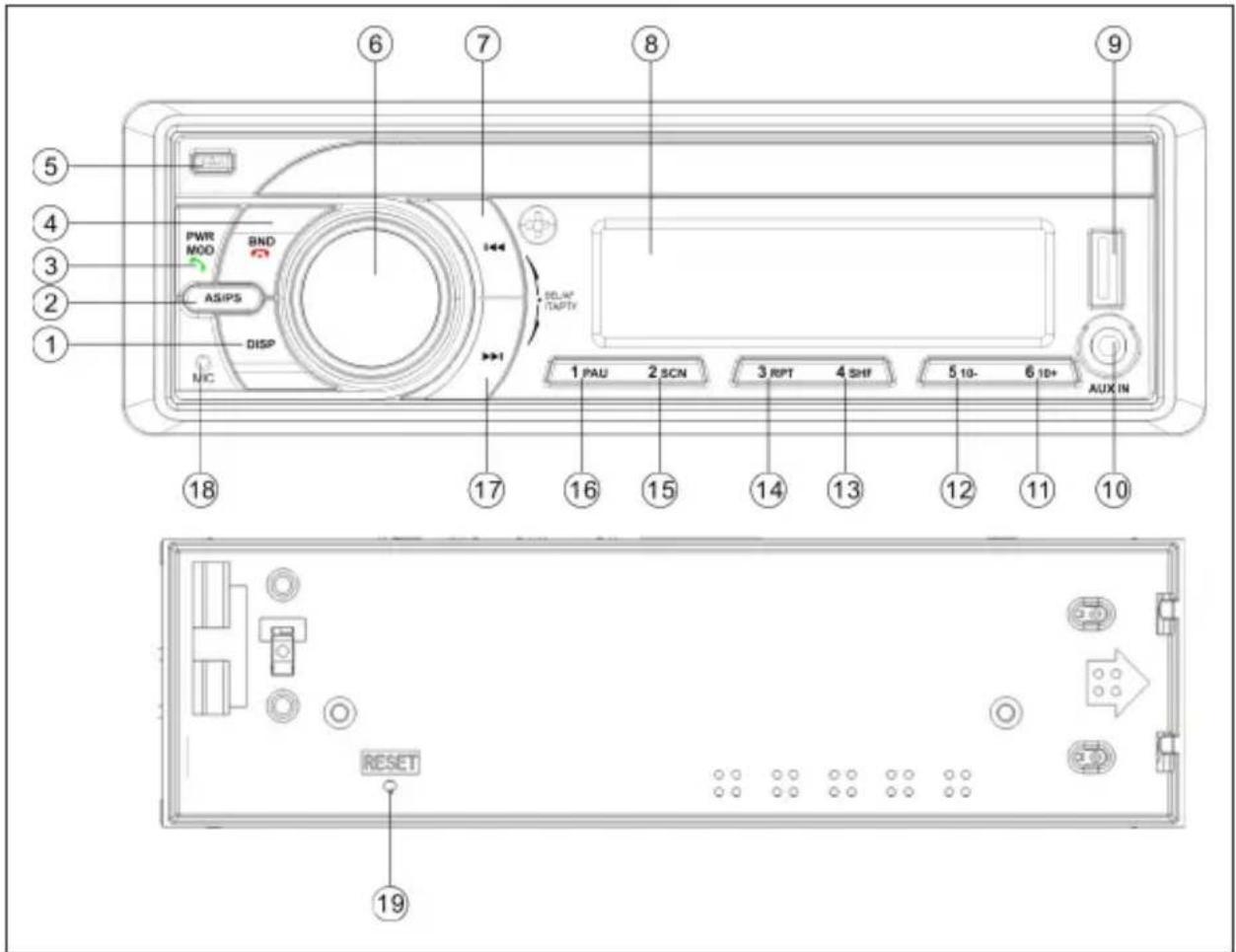

5. Tasto " " (rilascio)

6. Tasto "VOL / SEL / TA / AF / PTY"

7. Tasto " " (ricerca giù)

UTILIZZO BPA 1121 BT Manual.indd 68 05.10.2021 16:15:29IMPIEGO DI BASE Accensione/spegnimento Premendo il tasto PWR/MOD si accende il dispositivo. Premere e tenere premuto ques- to tasto per spegnere il dispositivo. Impostazioni audio e menu delle impos- tazioni Premere ripetutamente il tasto SELper visua- lizzare il menu audio: BAS (basso)->TRE (alto)->BAL (balance)->FAD (fronte/retro)->EQ (class/pop/rock/EQ spen- to) ->LOUD (on/o)-> DX/LOC ->STEREO/ MONO Premere e tenere premuto il tasto SEL, per accedere al menu delle impostazioni: AF(on/o)->TA(on/o )->SEL PTY->TA VOL- >CT(IND./SINCR.)->BEEP(on/o) In ogni posizione: Ruotare il selettore VOL per fare le impostazioni corrispondenti. CT (INDEP/SYNC) CT INDEP: L’orologio funziona in modo indi- pendente. CT SYNC: L’orologio sarà sincronizzato con l’ora della stazione RDS ricevuta. Attenzione: Se l’ora è stata impostata manu- almente. Il CT tornerà automaticamente alla modalità INDEP. Priorità delle informazioni o dell’orologio Premere brevemente il tasto DISP per cam- biare la priorità dell’orologio o delle infor- mazioni. Impostazioni dell’orologio Premere e tenere premuto per 2 secondi il tasto DISP. Il simbolo HH lampeggerà. Ruota- re il selettore VOL per impostare l’ora. Quin- di premere il tasto SEL (o DISP)per cambiare la modalità in MM. Ruotando il selettore VOL si possono impostare anche i minuti. Poi pre- mere nuovamente il tasto SEL (o DISP)per confermare. Reset delle impostazioni del dispositivo Il tasto RESET viene utilizzato nelle seguen- ti situazioni: a. Alcuni pulsanti non funzionano. b. Il display visualizza il simbolo di errore. Nota bene: se il tasto RESET viene premuto, tutta la memoria verrà persa. Riproduzione della musica tramite presa aux in 3,5 mm Premere il tasto PWR/MOD per accedere alla modalità AUX quando alla presa 3,5 mm jack è stata già collegata una sorgente audio es- terna.

UTILIZZO DELLA RADIO

Ricezione delle stazioni radio Premere il tasto PWR/MOD per seleziona- re la sorgente radio. Poi premere il tasto BND per selezionare la banda. Premere brevemen- te il tasto / per ricevere la stazione ra- dio desiderata. Premere e tenere premuto il tasto / per sintonizzare manualmen- te la frequenza. Memorizzazione automatica delle stazioni Premere e tenere premuto per 2 secondi il tasto AS/PS per memorizzare automatica- mente le stazioni radio utilizzando i tasti nu- merici 1-6 per l'intervallo di frequenza 1~3. UTILIZZO

BPA 1121 BT Manual.indd 69 05.10.2021 16:15:29Memorizzazione manuale della stazione e richiamo delle stazioni precongurate Sintonizzazione delle stazioni con il tasto o . Premere e tenere premuto il tasto numerico 1-6 per 2 secondi. La stazione corrente ver- rà memorizzata su un determinato tasto nu- merico. Premere brevemente il tasto della stazione programmata (1-6) per ascoltare di- rettamente il segnale trasmesso da questa stazione, memorizzata sul tasto di program- mazione assegnato. FUNZIONE RDS (RADIO DATA SYSTEM) Frequenze alternative (AF) Nella posizione AF del menu delle imposta- zioni (premere e tenere premuto il seletto- re VOL). Impostazione dell’accensione / dello spegnimento della funzione AF. AF On: Il simbolo "AF" appare sul display. Durante la ricezione di una stazione RDS, ver- ranno visualizzati i dati inviati dalla stazione radio. In caso di deterioramento della quali- tà del segnale trasmesso, il simbolo "AF" co- mincia a lampeggiare. Il dispositivo inizierà a cercare una stazione con un segnale più forte disponibile nella lista AF e passerà a una sta- zione con una qualità di segnale migliore. Se il dispositivo non trova una stazione più for- te nella lista AF, viene attivato il modo PI SEEK per cercare stazioni con lo stesso PI. AF O: spegnimento della modalità AF. Informazioni sul traco (TA) Nella posizione TA del menu delle imposta- zioni (premere e tenere premuto il seletto- re VOL). Impostazione dell’accensione / dello spegnimento della funzione TA. TA On: Quando viene ricevuto il segnale di una stazione di informazioni sul traco (TA), il dispositivo passerà temporaneamente alla modalità radio per ascoltare la stazione TA, indipendentemente dalla modalità RADIO/ USB/AUX/BT selezionata. Se il livello del volu- me è inferiore al volume richiesto per la fun- zione TA, sarà automaticamente aumentato a quel livello. TA O: Disabilita la funzione TA. Modalità PTY Nella voce SEL PTY del menu delle imposta- zioni premere e tenere premuto il selettore VOL. Ruotare il selettore VOL per selezionare i tipi di PTY desiderati. Poi premere il seletto- re VOL per fare la ricerca. Modalità USB Quando un dispositivo di memoria USB è col- legato al dispositivo, un brano verrà riprodot- to automaticamente. Se una memoria USB è già collegata al dispositivo: Premere breve- mente il tasto PWR/MOD no a quando il dis- play mostri la sorgente USB. Selezione del le Premere il tasto / per passare al le successivo/precedente. Premere il tasto / per scorrere velocemente i le in avanti o in- dietro. Riproduzione/pausa Premere il tasto PAU per mettere in pausa/ri- produrre un le. Funzione SCN: Premere il tasto SCN per riprodurre i primi 10 secondi di ciascuno dei le. Premere nuova- mente il tasto SCN per disattivare la funzione. UTILIZZO BPA 1121 BT Manual.indd 70 05.10.2021 16:15:29Funzione RPT: Premere il tasto RPT per selezionare la moda- lità di ripetizione: RPT ONE (ripetizione di un brano)/RPT ALL (ripetizione di tutte le tracce) (impostazione predenita). Funzione di riproduzione casuale: Premere il tasto SHF: tutti i le saranno ripro- dotti in modo casuale. Premerlo nuovamen- te per disattivare la funzione di riproduzio- ne casuale. Selezione della cartella Premere il tasto 10+/10- per selezionare la cartella successiva o precedente. Funzione dei le +10/-10 Premere e tenere premuto il tasto 10+/10- per 2 secondi per saltare +10/-10 le da ri- produrre. Ricerca di brani Premere il tasto AS/PSper visualizzare "NUM SCH". Si può anche selezionare il brano di- rettamente con tasti numerici: 0~9 (BND = 7, = 8, = 9, DISP = 0). Si può anche ruotare il selettore VOL per selezionare il nu- mero del brano. Poi premere il tasto SEL per riprodurre. AVVERTENZE

1. In caso di collegamento di un lettore MP3

dotato di una batteria normale (non rica- ricabile), prima è necessario rimuovere la batteria dal lettore e successivamente col- legarlo alla presa USB. In caso contrario si rischia di causare l’esplosione della batteria.

2. Non collegare il dispositivo USB/SD al dis-

positivo principale al ne di riprodurre i brani, se su tale dispositivo sono salvati dei le importanti. Eventuali malfunzionamenti del lettore potrebbero provocare la perdita dei le. La nostra azienda declina ogni res- ponsabilità per la perdita di tali dati.

UTILIZZO DEL BLUETOOTH

Accoppiamento dei dispositivi Selezionare la voce Bluetooth e cercare il dis- positivo Bluetooth sul telefono. Selezionare "BLAUPUNKT" e inserire la password "0000", se richiesta. Dopo l’accoppiamento riuscito, ap- parirà l’icona BT. Accettare/riutare una chiamata in arrivo In caso di una chiamata in arrivo, premere il tasto per rispondere alla chiamata. Pre- mendo il tasto la chiamata verrà riutata. Dopo aver terminato la chiamata, premere il tasto per riagganciare. Ricomporre l’ultimo numero digitato In modalità BT: Premere il tasto AS/PS per ricomporre l’ultimo numero di telefono, pre- mere il tasto per annullarlo. Commutazione della chiamata tra il telefo- no cellulare e il dispositivo In modalità di conversazione è possibile pre- mere il tasto AS/PS per commutare la telefo- nata tra il telefono e l’autoradio. Musica (A2DP) Per riprodurre o mettere in pausa un brano, premere brevemente 1/PAU . Per saltare un brano e andare avanti, preme- re brevemente il tasto ; per saltare un bra- no e andare indietro, premere brevemente il tasto . UTILIZZO

BPA 1121 BT Manual.indd 71 05.10.2021 16:15:29INFORMAZIONI GENERALI Requisiti relativi all’alimentazione Corrente continua 12V, negativo a massa Dimensioni della base di montaggio 182 (largh.) x 125 (prof.) x 53 (alt.) Potenza massima di uscita 4 x 40 W Assorbimento di corrente 10 A (max) RADIO FM AM Intervallo di frequenza 87,5 - 108,0 MHz 522 – 1620 kHz IF 10,7 MHz 450 kHz Sensibilità (S/N = 30dB) 4 μV (S/N=30 dB) 36 dBuV(S/N=20 dB) Separazione dei cana- li stereo > 25 dB UTILIZZO BPA 1121 BT Manual.indd 72 05.10.2021 16:15:29IDENTIFICAZIONE E RISOLUZIONE DEI PROBLEMI Controllare le connessioni dei cavi prima di controllare la lista di controllo sottostante. Se dopo aver controllato la lista di controllo il problema persiste, consultare il rivenditore più vi- cino. Sintomo Causa Soluzione Assenza di aliment- azione. L’accensione del veico- lo non è stata inserita. Se l’alimentazione è stata collega- ta al circuito ausiliario del veicolo ed il motore non è acceso, posiziona- re la chiave d’accensione in posizio- ne "ACC". Fusibile bruciato. Sostituire il fusibile. Nessun suono. Il volume è regolato al minimo. Impostare il volume audio al livello desiderato. Il cablaggio non è col- legato correttamente. Controllare le connessioni dei cavi. I pulsanti di control- lo del dispositivo non funzionano. Il microcomputer in- terno non funziona correttamente a causa di interferenze. Premere il tasto di reset. La radio non funzio- na. La funzione di se- lezione automatica delle stazioni radio non funziona. Il cavo dell’antenna non è collegato. Collegare correttamente il cavo dell’antenna. Il segnale è troppo de- bole. Selezionare la stazione manual- mente. UTILIZZO
