NAVODILA ZA UPORABO BPA 1121 BT BLAUPUNKT

15. Tlačítko »2 SCN«

15. Przycisk »2 SCN«

3. Tlačidlo » /MODE/POWER«

6. Tlačidlo »VOL/SEL/TA/AF/PTY«

11. Tlačidlo »6 10+«

12. Tlačidlo »5 10-«

13. Tlačidlo »4 SHF«

14. Tlačidlo »3 RPT«

15. Tlačidlo »2 SCN«

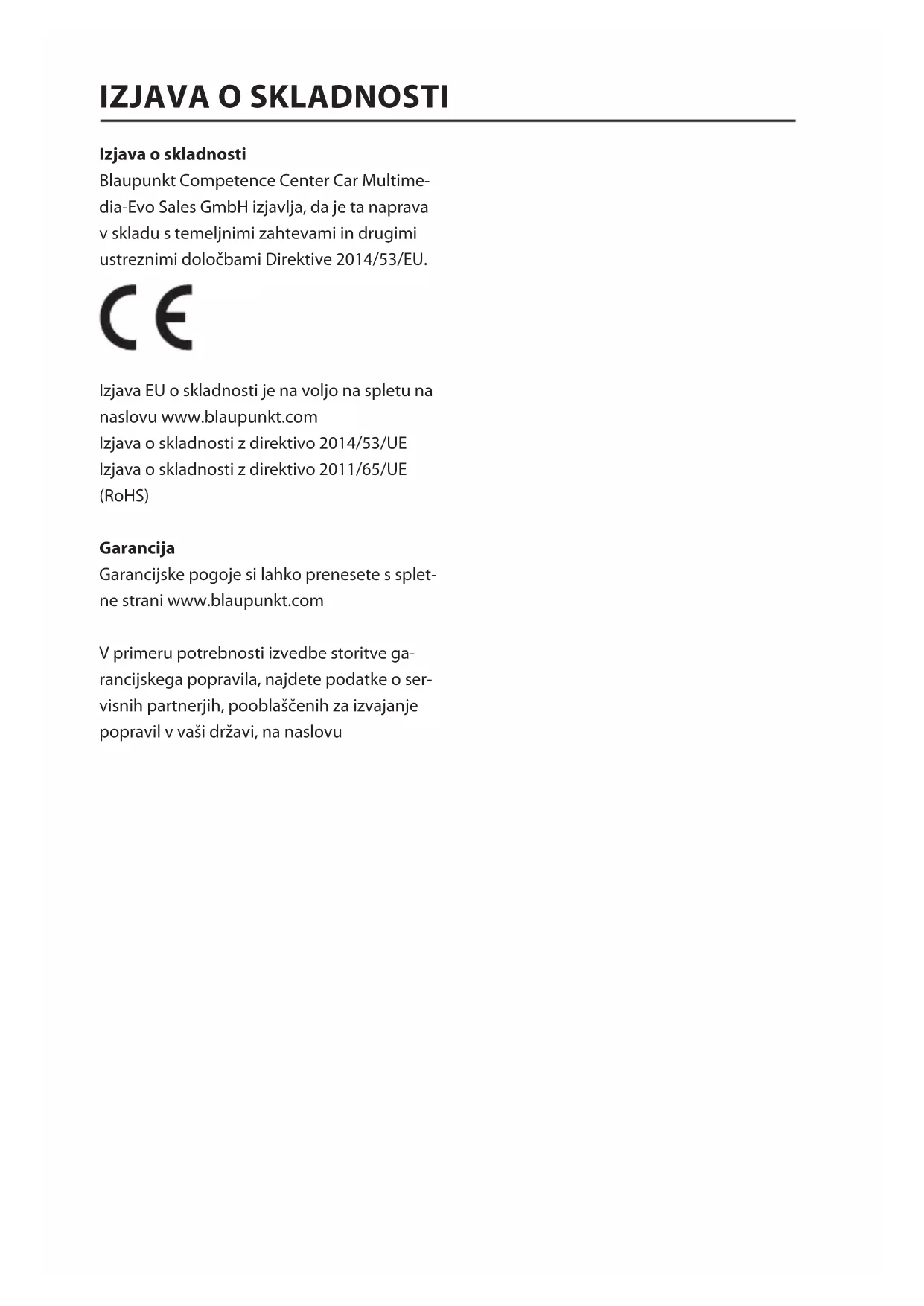

BPA 1121 BT Manual.indd 157 05.10.2021 16:15:45Izjava o skladnosti Blaupunkt Competence Center Car Multime- dia-Evo Sales GmbH izjavlja, da je ta naprava v skladu s temeljnimi zahtevami in drugimi ustreznimi določbami Direktive 2014/53/EU. Izjava EU o skladnosti je na voljo na spletu na naslovu www.blaupunkt.com Izjava o skladnosti z direktivo 2014/53/UE Izjava o skladnosti z direktivo 2011/65/UE (RoHS) Garancija Garancijske pogoje si lahko prenesete s splet- ne strani www.blaupunkt.com V primeru potrebnosti izvedbe storitve ga- rancijskega popravila, najdete podatke o ser- visnih partnerjih, pooblaščenih za izvajanje popravil v vaši državi, na naslovu

• Izberite mesto namestitve naprave tako, da naprava nikakor ne bo ne ovirala aktivnosti voznika pri upravljanju vozila med vožnjo.

• Pred končno namestitvijo naprave poskus- no priključite kable in preverite ustreznost povezave ter delovanje naprave in sistema.

• Pogoj pravilnosti izvedbe namestitve je uporaba izključno samo delov, ki so priloženi napravi. Uporaba drugih delov lahko privede do okvare naprave.

• Če je za izvedbo namestitve potrebno iz- vesti vrtanje lukenj ali druge spremembe v vozilu, se posvetujte z lokalnim zastopni- kom proizvajalca.

• Napravo namestite tako, da ne bo ovirala voznika in ne bo poškodovala potnika v pri- meru nenadne ustavitve vozila ali nenadne- ga močnega zaviranja v nevarnih situacijah.

• Možno je, da naprava ne bo delovala opti- malno, če bo kot pritrditve glede na raven večji od 30°.

• Ne nameščajte naprave na mestih, kjer utegne biti izpostavljena visokim tempera- turam, npr. z izpostavljenostjo neposredni sončni svetlobi, vročem zraku, blizu grelca, tam, kjer je veliko prahu, umazanije ter pre- komernega tresenja.

MONTAŽA SPREDAJ/ZADAJ NA OKVIR-

JU DIN Napravo lahko namestite spredaj (standard- na pritrditev na okvirju DIN) ali zadaj (names- titev na okvirju DIN na hrbtni strani z upora- bo odprtin za vijake ob straneh podstavka). Podrobne informacije so podane s slikami, ki prikazujejo način namestitve.

MONTAŽA SPREDAJ NA OKVIRJU DIN

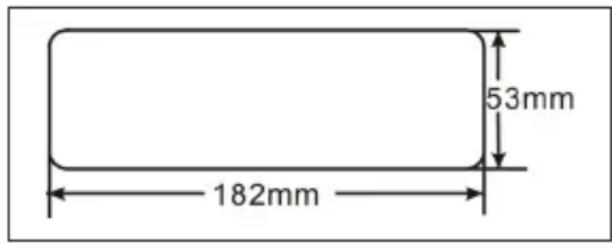

(način A) Montažna odprtina Napravo lahko namestite na vsaki armatur- ni plošči z montažno odprtino, ki je prikaza- na spodaj: Namestitev naprave Najprej preverite vse povezave. Šele nato sle- dite spodaj opisanim korakom za namesti- tev naprave.

3. Pritisnite tipko za sprostitev na spredn-

ji strani in odstranite upravljalno ploščo (glej korake za »odstranitev sprednjega panela«).

4. Privzdignite zgornji del zunanjega okras-

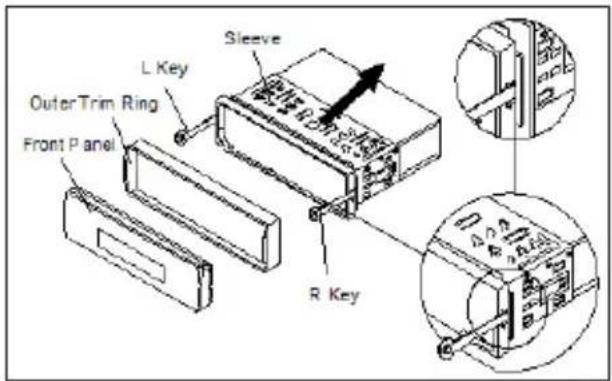

BPA 1121 BT Manual.indd 159 05.10.2021 16:15:455. Z dvema priloženima ključema sprostite zaklopke v reži za namestitev naprave, da s tem omogočite odstranitev naprave. Po- tisnite ključe maksimalno globoko (zare- zi navzgor) v ustrezne vtične odprtine na levi in desni strani naprave. Nato režo za namestitev rahlo potegnite ven na hrbtni strani naprave.

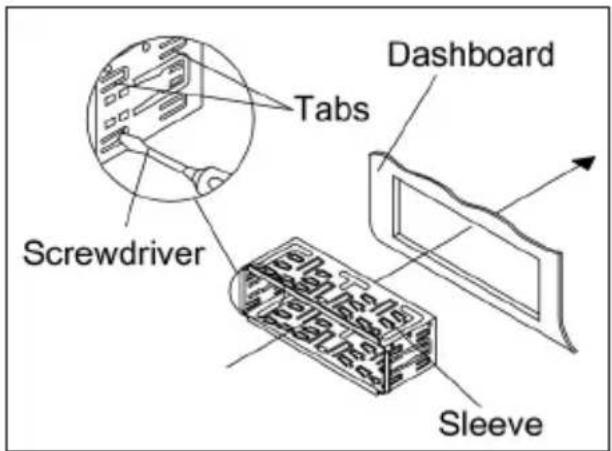

6. Montažno režo namestite tako, da jo vs-

tavite v odprtino na armaturni plošči in upognite navzven s pomočjo izvijača, zak- lopk, ki se nahajajo na obodu reže. Pre- verite, katere zaklopke omogočajo stabil- no pritrditev, saj vse vrste le-teh z napravo niso združljive. Upognite navzven ustrez- ne zaklopke za armaturno ploščo, da se montažna reža dobro namesti.

8. Vstavite napravo v režo za namestitev, da

bo pravilno nameščena na pravem mestu.

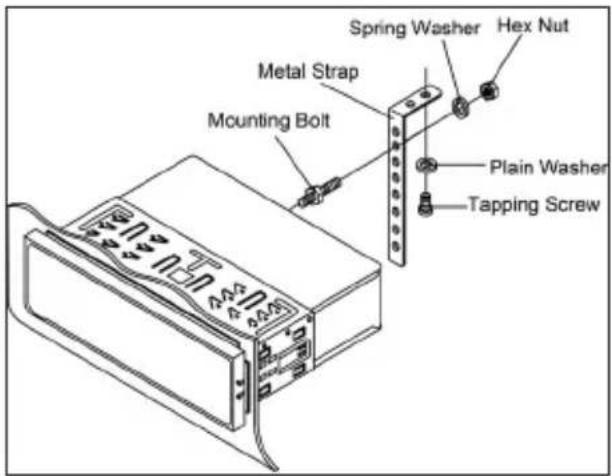

9. Uporabite priložen kovinski prol za do-

datno pritrditev hrbtne strani naprave. S priloženimi dodatki (šesterokotna ma- tica M5 in vzmetna podložka) pritrdi- te en konec prola k montažnemu vija- ku na hrbtni strani naprave. Po potrebi upognite kovinski prol, da ga prilagodi- te mestu namestitve v vozilu. Nato upora- bite priložene dodatke (samonavojni vijak 5x25 mm in navadna podložka) za pritrdi- tev drugega konca kovinskega prola na trdni kovinski element vozila pod armatur- no ploščo. Prol zagotavlja tudi ustrezno električno ozemljitev naprave. Ne pozabite priviti kratkega navojnega konca montažnega vijaka na hrbtni strani naprave, dolgega pa na armaturno ploščo.

naprave (če je bil uporabljen).

3. Pritisnite tipko za sprostitev, da odstranite

4. Privzdignite zgornji del zunanjega okras-

ni odprtini na levi in desni strani naprave, nato izvlecite napravo iz armaturne plošče. Montaža zadaj na okvirju DIN (način B) Ravnajte v skladu s spodnjimi napotki, če imate vozilo znamke Nissan ali Toyota. Upo- rabite luknje za pritrditev z vijaki, označene s črkama »T« (Toyota) ali »N« (Nissan), ki se nahajajo po obeh straneh naprave, za names- titev na tovarniških opornikih za namestitev radia v vozilu. Namestitev naprave na tovarniških opornikih za namestitev radia. Prilagodite izvrtine za vijake na oporniku tako, da se bodo ujemale z luknjami za vijake na napravi. Nato privijte vijake (5x5 mm) na obeh straneh. Pozor: pri načinu B se ne uporabljajo niti zu- nanji okrasni okvir, niti reža za namestitev in tudi ne kovinski prol. NAMESTITEV

1. Pritisnite tipko za sprostitev na sprednjem pa-

Sprednji panel se namesti tako, da se ga po- tisne na ohišje in preveri, ali se je pravilno na- mestil. Nepravilna namestitev panela lahko povzroči motnje delovanja prikazovalnika ali ne- katerih tipk. Previdnostni ukrepi pri uporabi

1. Preprečujte padec sprednjega panela.

2. Med nameščanjem ali odstranjevanjem

nelu in na glavnem delu naprave. S tem se lahko povzroči poslabšanje električne pre- vodnosti kontaktov.

4. Umazanijo in tuje delce na kontaktih odstra-

temperaturam ali neposredni sončni svetlobi.

PANELA BPA 1121 BT Manual.indd 162 05.10.2021 16:15:471. Ta predvajalnik se lahko napaja le preko električne napeljave s katodno ozemljitvi- jo 12V DC.

5. Uporaba kakovostnih zvočnikov z im-

pedanco 4-8 omov omogoča najboljšo učinkovitost delovanja naprave. PRIKLOP KABLOV

5. Tipka » « (upočasnjevanje)

10. Vtičnica »AUX IN«

BPA 1121 BT Manual.indd 165 05.10.2021 16:15:47UPORABA RDS (RADIO DATA SYSTEM) Alternativne frekvence (AF) V položaju AF v meniju nastavitev (pritisni- te in pridržite gumb VOL) Vklop/izklop funk- cije AF. AF vkl.: Ikona »AF« se pojavi na prikazoval- niku. Med prejemanjem RDS-postaje je na prikazovalniku izpisano ime programa. Iko- na AF začne utripati, ko se kakovost signa- la poslabša. Naprava začne iskati postajo z močnejšim signalom, ki je na seznamu AF, in se preklopi na postajo z boljšim signalom. Če naprava ne najde močnejše postaje na sezna- mu AF, vklopi način PI SEEK za iskanje posta- je z enakim PI. AF izkl: izklop načina AF. Prometna obvestila (TA) Položaj TA v meniju nastavitev (pritisnite in pridržite gumb VOL) Vklop/izklop funkcije TA. TA vkl.: Po sprejetju signala postaje, ki trenut- no posreduje prometna obvestila (TA), se na- prava začasno preklopi na radijski način, da omogoči poslušanje postaje TA, ne glede na izbrani način RADIO/USB/AUX/BT. Če je glas- nost nižja od glasnosti, ki jo zahteva funk- cija TA, se ta samodejno zviša do potrebne vrednosti. TA izk.: Izklopi funkcijo TA. Delovanje PTY Položaj SEL PTY v meniju nastavitev (pritisni- te in pridržite gumb VOL) Obrnite gumb VOL, da izberete želene vrste PTY. Nato pritisnite gumb VOL za iskanje. Delovanje USB Po priklopu USB-spomina se samodejno začne predvajati posnetek. Če je USB-spomin že priklopljen na napravo: Kratko pritiskajte tipko PWR/MOD, dokler se na prikazovalniku ne prikaže sporočilo USB. Izbira datoteke Pritisnite tipko / za pre- hod na naslednjo/prejšnjo datoteko. Pritisni- te tipko / za hitro pomikanje naprej ali nazaj. Predvajanje/ustavitev Pritisnite tipko PAU za ustavitev predvajanja/ predvajanje datoteke. Funkcija SCN: Pritisnite tipko SCN, da predvajate prvih 10 sekund vsake datoteke. Še enkrat pritisnite tipko SCN, da izklopite to funkcijo. Funkcija RPT: Pritisnite tipko RPT za izbiro načina ponav- ljanja: RPT ONE (ponavljanje enega posnet- ka)/RPT ALL (ponavljanje vseh posnetkov) (prednastavljeno). Funkcija naključnega ponavljanja: Pritisnite tipko SHF – vse datoteke se bodo naključno ponavljale. Pritisnite še enkrat, da izklopite to funkcijo. Izbira kataloga Pritisnite tipko 10+/10-, za izbiro kataloga zgoraj ali spodaj. Funkcija datotek +10/-10 Pritisnite in 2 sekundi zadržite tipko 10+/10- , da opustite predvajanje 10+/-10 datotek. Iskanje posnetkov Pritisnite tipko AS/PS, za prikaz »NUM SCH«.. UPORABA BPA 1121 BT Manual.indd 166 05.10.2021 16:15:47Posnetek lahko tudi izberete neposredno s številčnimi tipkami: 0~9 (BND = 7, = 8, = 9, DISP = 0). Lahko tudi z obračanjem gumba VOL izberete številko posnetka. Nato pritisnite tipko SEL, da predvajate. OPOZORILO

1. V primeru priklopa predvajalnika MP3, ki

ima navadno baterijo (ki ni akumulator), je treba najprej odstraniti baterijo iz predva- jalnika in ga šele nato priklopiti na vtičnico USB. V nasprotnem primeru se lahko bate- rija razleti.

2. Ne priklapljajte naprave USB/SD na glavno

napravo, če so na njej shranjene pomemb- ne datoteke. Nepravilno delovanje predva- jalnika lahko uniči datoteke. Naše podjetje ne odgovarja za izgubo takih podatkov. UPORABA BLUETOOTH Seznanjanje naprav Izberite Bluetooth in poiščite napravo Blu- etooth na telefonu. Izberite »Blaupunkt« in vnesite geslo »0000«, če bo potrebno vnes- ti geslo. Po uspešni seznanitvi se na zaslonu pojavi ikona BT. Sprejemanje/zavračanje prihajajočega klica Ob prihajajočem klicu pritisnite tipko za sprejem le-tega. S pritiskom na tipko zavrnete klic. Po končanem pogovoru pritisnite tipko , da končate klic. Ponovno izberite številko Pri BT: Pritisnite tipko AS/PS za ponovno izbi- ro zadnje telefonske številke, pritisnite tipko za preklic ponovnega izbiranja. Preklop telefonskega klica med mobilnim telefonom in napravo Med pogovorom lahko pritisnete tipko AS/ PS, da preklopite telefonski klic med telefo- nom in radijem. (A2DP) Glasba Za predvajanje ali ustavitev predvajanja pos- netka kratko pritisnite tipko 1/PAU . Za prenehanje predvajanja posnetka in po- mik naprej kratko pritisnite tipko ; za prenehanje predvajanja posnetka in po- mik nazaj kratko pritisnite tipko . UPORABA

182 (šir.) x 125 (gl.) x 53 (viš.) Maksimalna izhodna moč 4 x 40W Poraba energije 10 A (maksimalno) RADIO FM AM Razpon frekvenc 87,5 - 108,0 MHz 522 – 1620 kHz IF 10,7MHz 450kHz Občutljivost (S/N=30 dB) 4 μV (S/N=30 dB) 36 dBuV(S/N=20 dB) Medkanalski razmik > 25 dB UPORABA BPA 1121 BT Manual.indd 168 05.10.2021 16:15:47IDENTIFIKACIJA IN REŠEVANJE TEŽAV Pred preveritvijo kontrolnega seznama preizkusite kabelsko povezavo. Obrnite se na lokalne- ga zastopnika podjetja, če po preveritvi kontrolnega seznama težava ni prenehala. Simptom Vzrok Rešitev Ni napajanja. Vozilo ni vžgano. Zasukajte ključ za vžig v položaj »ACC«, če je napajanje priklopljeno na pomožni tokokrog v vozilu, motor pa ni bil zagnan. Pregorela varovalka. Zamenjajte varovalko. Ni zvoka. Glasnost je nastavlje- na na minimum. Nastavite glasnost na želeno raven. Ožičenje ni pravilno povezano. Preverite povezanost ožičenja Tipke za upravljanje naprave ne delujejo. Zaradi motenj vgrajen mikroračunalnik ne deluje pravilno. Pritisnite gumb za ponastavitev. Radio ne deluje. Ne deluje funkcija sa- modejne izbire radijs- kih postaj. Antenski vod ni priklo- pljen. Priklopite pravilno antenski vod. Moč signala je prešibka. Ročno izberite postajo. UPORABA
