ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ELITE 14 PRF0037987B ELICA

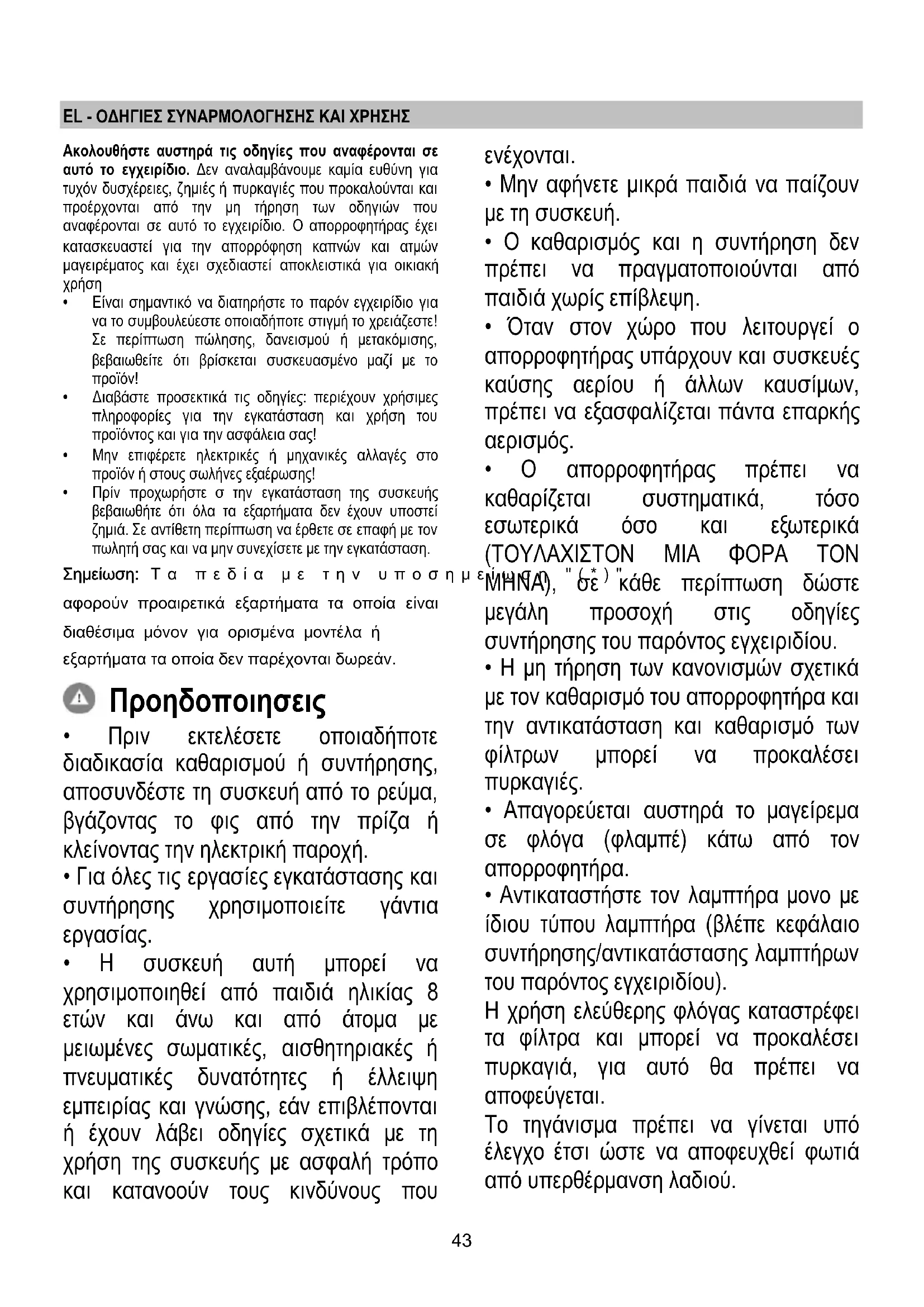

ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ

Ακολουθήστε τις οδηγίες που αναφέρονται σε αυτό το Εγχειρίδιο. Δεν αναλαμβάνουμε καμία ευθύνη για τυχόν δυσχέρειες, ζημιές ή τραυματισμούς που προκύπτουν και προέρχονται από την μη τήρηση των οδηγιών που αναφέρονται σε αυτό το Εγχειρίδιο. Ο κατασκευαστής έχει κατασκευάσει το προϊόν για την αποφυγή καπνού και ατμών, και έχει σχεδιαστεί αποκλειστικά για οικιακή χρήση.

Είναι σημαντικό να διαβάσετε το παρόν Εγχειρίδιο για να το συμβουλεύεστε ΟΠΟΙΑΔΗΠΟΤΕ στιγμή το χρειάζεστε! Σε περίπτωση πώλησης, μετακόμισης, βεβαιωθείτε ότι βρίσκεται συσκευασμένο μαζί με το προϊόν! - Διαβάστε προσεκτικά τις οδηγίες: Περιέχουν χρήσιμες πληροφορίες για την εγκατάσταση και χρήση του προϊόντος και την ασφάλειά σας! Μην επιτρέπετε ηλεκτρικές μηχανικές αλλαγές στο προϊόν ή στους σωλήνες εξαγωγής! Πριν ξεκινήσετε την εγκατάσταση της συσκευής, βεβαιωθείτε ότι τα εξαρτήματα δεν έχουν υποστεί ζημιά. Σεβαστείτε την περίοδο να έρθετε σε πλήρη επαφή με τον πωλητή σας και να προγραμματίσετε την εγκατάσταση.

Σημείωση: Τα πεδία με την υποσημείωση αφορούν προαιρετικά εξαρτήματα που είναι διαθέσιμα μόνο για ορισμένα μοντέλα ή εξαρτήματα που δεν παρέχονται δωρεάν.

Προφυλάξεις

Πριν εκτελέσετε οποιαδήποτε διαδικασία καθαρισμού ή συντήρησης, αποσυνδέστε τη συσκευή από το ρεύμα, βγάζοντας το φις από την πρίζα ή κλείνοντας την ηλεκτρική παροχή. - Για όλες τις εργασίες εγκατάστασης και συντήρησης χρησιμοποιείτε γάντια εργασίας. Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 8 ετών και άνω και από άτομα με μειωμένες σωματικές, αισθητηριακές ή διανοητικές δυνατότητες ή έλλειψη εμπειρίας και γνώσης, εάν επιβλέπονται ή έχουν λάβει οδηγίες σχετικά με τη χρήση της συσκευής με ασφαλή τρόπο και κατανοούν τους κινδύνους που

ενέχονται.

Μην ανάβετε μικρή ταία να πιάνουν με το οικείο. Ο καθαρισμός και η συντήρηση δεν πρέπει να πραγματοποιούνται από άτομα χωρίς επίβλεψη. Όταν στον χώρο του λέβητα υπάρχει ο απορροφητήρας υπάρχουν και δύο κατηγορίες αερίου ή αιών καθαρισμού, πρέπει να εξασφαλίζεται πάντα επαρκής αερισμός. Ο απορροφητήρας πρέπει να καθαρίζεται συστηματικά, τόσο εσωτερικά όσο και εξωτερικά (τουλάχιστον μία φορά τον μήνα), με μεγάλη προσοχή στις οδηγίες συντήρησης του παρόντος εγχειριδίου. Η τήρηση των κανόνων σχετικά με τον καθαρισμό του απορροφητήρα και την αντικατάσταση και καθαρισμό των φίλτρων μπορεί να προκαλέσει πυρκαγιές. - Απαγορεύεται αυστηρά το μαγείρεμα σε φλόγα (φλαμπέ) κάτω από τον απορροφητήρα. - Αντικαταστήστε τον λαμπτήρα μόνο με ίδιου τύπου λαμπτήρα (βλέπε κεφάλαιο συντήρησης/αντικατάστασης λαμπτήρων του παρόντος εγχειριδίου).

Η χρήση δεν είναι συμβατή με τα φάρμακα και μπορεί να προκαλέσει επιπλοκές, για αυτό θα πρέπει να αποφεύγεται.

Το τζάμι πρέπει να τοποθετείται έτσι ώστε να αποφεύγεται η φθορά από υπερθέρμανση του λαδιού.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Όταν η συσκευή δεν χρησιμοποιείται, το ακροφύσιο πρέπει να είναι κλειστό.

Μη συνδέετε τη συσκευή στο ηλεκτρικό δίκτυο εάν δεν έχει ολοκληρωθεί η εγκατάσταση.

• Πρέπει να τηρούνται όλοι οι ισχύοντες τεχνικοί κανόνες και τα μέτρα ασφαλείας της έκχυσης των καυσίμων. Ο αέρας του ατομικού αναπνευστήρα δεν πρέπει να κατευθύνεται σε άτομα που χρησιμοποιούνται για την έκχυση καυσίμων ή παράγονται από δοχεία καύσιμης ύλης ή άλλου είδους καύσιμης ύλης. Μην προστατεύετε ή μην αφήνετε τον ατομικό αναπνευστήρα χωρίς σωστά τοποθετημένο, γιατί ενέχει κίνδυνο ηλεκτροπληξίας. Μην χρησιμοποιείτε ποτέ τον ατομικό αναπνευστήρα αν δεν είναι σωστά τοποθετημένο το ακροφύσιο! Μην χρησιμοποιείτε ποτέ τον ατομικό αναπνευστήρα ως στήριγμα, εκτός αν αναφέρεται ρητά στο εγχειρίδιο. Χρησιμοποιείτε μόνο τις βίδες στερέωσης που παρέχονται με το προϊόν εγκατάστασης ή αν δεν παρέχονται, χρησιμοποιήστε τις κατάλληλες βίδες. Χρησιμοποιήστε σωστά τις βίδες, όπως ορίζεται στις οδηγίες εγκατάστασης. Σε περίπτωση αμφιβολίας, συμβουλευτείτε ένα εξουσιοδοτημένο κέντρο εξυπηρέτησης.

ΠΡΟΣΟΧΗ!

Εάν η εγκατάσταση βιδών και στηρίξεων στερέωσης δεν γίνεται σύμφωνα με τις οδηγίες, μπορεί να προκληθούν κίνδυνοι ηλεκτρικής βλάβης. Να χρησιμοποιείται με προγραμματιστή, χρονόμετρο, εξωτερικό διακόπτη ή οποιαδήποτε άλλη συσκευή που ενεργοποιείται αυτόματα.

Αυτή η συσκευή φέρει σήμανση σύμφωνα με την οδηγία 2012/19/ΕΕ σχετικά με τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ΑΗΗΕ).

Εξασφαλίζοντας ότι το προϊόν αυτό απορρίπτεται σωστά, θα βοηθήσετε στην πρόληψη πιθανών αρνητικών επιπτώσεων για το περιβάλλον και την ανθρώπινη υγεία, οι οποίες θα μπορούσαν να προκύψουν από ακατάλληλο χειρισμό ή αυτοπροκαλούμενο απόβλητο.

Το σύμβολο πάνω στο προϊόν, ή στα έγγραφα που συνοδεύουν το προϊόν, υποδεικνύει ότι αυτή η συσκευή δεν μπορεί να θεωρηθεί οικιακό απόβλητο. Γι' αυτό το λόγο πρέπει να παραδοθεί σε κατάλληλο σημείο περισυλλογής για την ανακύκλωση των ηλεκτρικών και ηλεκτρονικών

συσκευών. Η απόρριψή του πρέπει να πραγματοποιείται τηρώντας την τοπική νομοθεσία για τη διάθεση των απορριμμάτων.

Για περισσότερες πληροφορίες σχετικά με την επεξεργασία, την περισυλλογή και την ανακύκλωση αυτού του προϊόντος, παρακαλούμε επικοινωνήστε με το αρμόδιο γραφείο της τοπικής αυτοδιοίκησης, την τοπική υπηρεσία αποκομιδής οικιακών απορριμμάτων ή το κατάστημα όπου αγοράσατε αυτό το προϊόν.

Η συσκευή έχει σχεδιαστεί, δοκιμαστεί και κατασκευαστεί σύμφωνα με την:

Ασφάλεια: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Επίδοση: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Προσοχή: Για να μειωθούν οι περιβαλλοντικές επιπτώσεις, ενεργοποιήστε τον απορροφητήρα στην ελάχιστη ταχύτητα όταν αρχίσετε το μαγείρεμα και αφήστε τον να λειτουργήσει για λίγα λεπτά μετά το τέλος του μαγειρέματος. Αυξήστε την ταχύτητα μόνο σε περίπτωση μεγάλης συγκέντρωσης καπνού και ατμού και χρησιμοποιήστε την ενισχυμένη ταχύτητα μόνο σε ακραίες καταστάσεις. Αντικαταστήστε το φίλτρο ενεργού άνθρακα όταν θα πρέπει να διατηρηθεί μια καλή απόδοση της μείωσης της οσμής. Καθαρίστε το φίλτρο ατμού όταν θα πρέπει να διατηρηθεί μια καλή απόδοση του φίλτρου αυτού. Χρησιμοποιήστε τη μέγιστη διάμετρο του συστήματος των σωληνώσεων που υποδεικνύεται στο εγχειρίδιο αυτό, ώστε να βελτιστοποιηθεί η απόδοση και να ελαχιστοποιηθεί ο θόρυβος.

Χρήση

Ο απορροφητήρας έχει κατασκευαστεί κατά τέτοιο τρόπο ώστε να μπορεί να χρησιμοποιηθεί είτε ως απορροφητήρας εσωτερικής εκκένωσης (με απαγωγή) είτε ως τύπος φίλτρου εσωτερικής ανακυκλοφορίας.

Έκδοση απαγωγού

Σε αυτή την περίπτωση οι ατμοί αποβάλλονται στο εξωτερικό περιβάλλον μέσω ενός ειδικού αγωγού απαγωγής που συνδέεται με τον δακτύλιο σύνδεσης που βρίσκεται στο πάνω μέρος του απορροφητήρα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Ο σωλήνας εξαερισμού δεν παρέχεται και πρέπει να αγοραστεί.

Η διάμετρος του αγωγού απαγωγής πρέπει να είναι αντίστοιχη με τη διάμετρο του δακτυλίου σύνδεσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Εάν ο απορροφητήρας έχει φίλτρο ενεργού άνθρακα, τότε

αυτό πρέπει να αφαιρεθεί.

Συνδέστε τον απορροφητήρα με τους σωλήνες εκκένωσης και τοποθετήστε τον στον τοίχο σε διάμετρο αντίστοιχη της εξόδου αέρα.

Χρησιμοποιήστε έναν αγωγό όσο το δυνατόν μικρότερου μήκους. Χρησιμοποιήστε έναν αγωγό με όσο το δυνατόν λιγότερες γωνίες (ελάχιστη γωνία: 90°! Αποφύγετε τραχιές αλλαγές της διατομής του αγωγού.

Προσοχή! Εάν ο απορροφητήρας είναι εξοπλισμένος με φίλτρο άνθρακα, τότε αυτό πρέπει να αφαιρεθεί.

Έκδοση φίλτρου

Το φίλτρο αφαιρεί τα λίπη και τις μυρωδιές από τον εξαγόμενο αέρα πριν διοχετευτεί στο εσωτερικό του δωματίου μέσω της επάνω σχάρας.

Προκειμένου να χρησιμοποιήσετε τον απορροφητήρα σε αυτό τον τύπο, πρέπει να εγκατασταθεί σύστημα προστασίας φιλτραρίσματος, βασισμένο στον ενεργό άνθρακα.

Προσοχή! Εάν ο απορροφητήρας δεν παρέχεται με φίλτρο άνθρακα, τότε πρέπει να παραγγελθεί και να τοποθετηθεί.

Εγκατάσταση

Η ελάχιστη απόσταση μεταξύ της επιφάνειας της βάσης και του κάτω μέρους του απορροφητήρα κουζίνας δεν πρέπει να είναι μικρότερη των 50 εκ. στην περίπτωση ηλεκτρικής κουζίνας και των 65 εκ. στην περίπτωση κουζίνας υγραερίου ή μικτών.

Εάν οι οδηγίες εγκατάστασης για βάση ή εστία υγραερίου καθορίζουν μια μεγαλύτερη απόσταση, πρέπει να τη λάβετε υπόψη.

Ηλεκτρική σύνδεση

Η τάση των κεντρικών αγωγών πρέπει να αντιστοιχεί σε αυτήν που αναγράφεται στην χαρακτηριστική ετικέτα, τοποθετημένη ή στο εσωτερικό του απορροφητήρα. Εάν παρέχεται η τρίχα, συνδέστε τον απορροφητήρα με προστατευτικό αγωγό, σύμφωνα με τους προβλεπόμενους κανόνες, πρέπει να βρίσκεται σε προσιτή ζώνη, πριν και μετά την εγκατάσταση. Εάν δεν παρέχεται η τρίχα (προβλεπόμενη σύνδεση αγωγού με το ρεύμα) ή η τρίχα δεν είναι σε προσιτή ζώνη, πριν και μετά την εγκατάσταση, εφαρμόστε έναν διπολικό διακόπτη ώστε να τηρήσει τους κανόνες ασφαλείας που εξασφαλίζουν την ολοκληρωμένη αποσύνδεση του συστήματος σε περίπτωση υπέρτασης (κατηγορίας ΙΙ), σύμφωνα με τις οδηγίες και τους κανόνες εγκατάστασης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Συνδέστε το σύστημα του απορροφητήρα με την ηλεκτρική εγκατάσταση και βεβαιωθείτε για την ορθή λειτουργία, ελέγχετε πάντοτε εάν το καλώδιο σύνδεσης είναι σωστά συνδεδεμένο.

Ο απορροφητήρας έχει ειδικό ηλεκτρικό καλώδιο

τροφοδοσίας. Σε περίπτωση φθοράς του καλωδίου, ζητήστε το από την υπηρεσία τεχνικής βοήθειας.

Εγκατάσταση

Πριν να αρχίσετε την εγκατάσταση:

Ελέγξτε ότι το προϊόν που αγοράσατε έχει το κατάλληλο μέγεθος για τον επιλεγμένο χώρο εγκατάστασης. Για να αφαιρέσετε, δείτε επίσης τις σχετικές παραγράφους. Αφαιρέστε τα φίλτρα ενεργού άνθρακα, εάν παρέχονται (δείτε επίσης σχετική παράγραφο). Αυτό είναι απαραίτητο μόνο εάν θέλετε να χρησιμοποιήσετε τον απορροφητήρα με τον τύπο φιλτραρίσματος. Ελέγξτε (για την μεταφορά της συσκευής) ότι δεν υπάρχει άλλο προεξέχον υλικό μέσα στον απορροφητήρα (π.χ. τακάκια βίδες, εγγυήσεις, κλπ), τινάξτε τα και κρατήστε τα.

Το συγκεκριμένο είδος απορροφητήρα πρέπει να είναι στερεωμένο είτε σε τοίχο είτε σε άλλο είδος υποστήριξης.

Λειτουργία

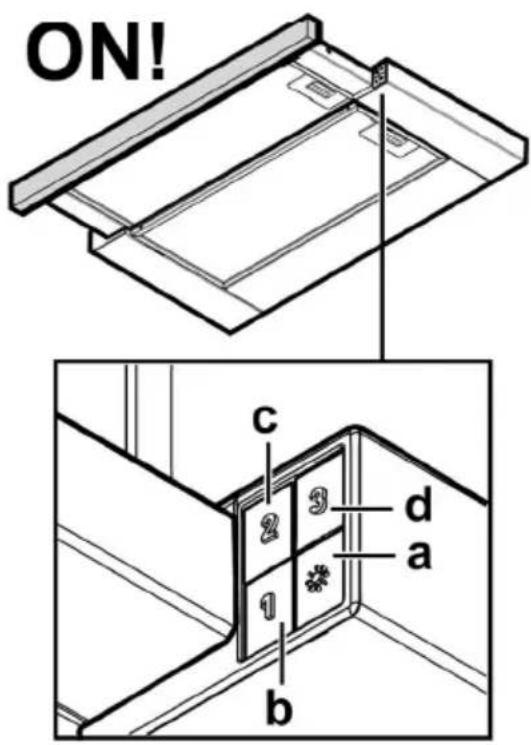

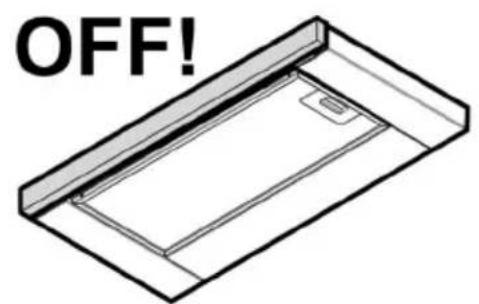

Ο απορροφητήρας είναι εξοπλισμένος με πίνακα ελέγχου που έχει τη δυνατότητα ελέγχου επιλογής ταχυτήτων και με διακόπτη φωτισμού για να ελέγχεται ο φωτισμός στη μαγειρική ζώνη.

α. Διακόπτης φωτός ON/OFF. β. Διακόπτης ON/OFF και επιλογή ταχύτητας 1 γ. Επιλογή ταχύτητας 2 δ. Επιλογή ταχύτητας 3

Συντήρηση

Καθαρισμός

Για τον καθαρισμό χρησιμοποιήστε αποκλειστικά ένα υγρό πανί και ουδέτερα υγρά απορρυπαντικά. ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΕΡΓΑΛΕΙΑ Η ΜΕΣΑ ΚΑΘΑΡΙΣΜΟΥ!

ΑΠΟΡΡΥΠΑΝΤΙΚΑ ΧΡΟΝΟΥ ΑΙΕΛΕΥΣΗΣ ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΑΛΚΟΟΛ!

Φίλτρο για τα λίπη

Εικ. 10-21

Συγκρατεί τα σωματίδια λίπους που προέρχονται από ατμούς μαγειρέματος.

Πρέπει να καθαρίζεται σε τακτά χρονικά διαστήματα με απορρυπαντικά που δεν χαράζουν, είτε στο χέρι είτε στο πλυντήριο πιάτων, το οποίο πρέπει να ρυθμιστεί σε χαμηλή θερμοκρασία και σύντομο κύκλο. Με το πλύσιμο στο πλυντήριο πιάτων, το φίλτρο για τα λίπη μπορεί ελαφρώς να χάσει το χρώμα του αλλά αυτό δεν μεταβάλλει τις ιδιότητες φιλτραρίσματος.

Για να βγάλετε το φίλτρο για τα λίπη τραβήξτε τη λαβή προς τα κάτω.

Φίλτρο άνθρακα (μόνο για τον τύπο φιλτραρίσματος)

Εικ.20

Απόρροια της διαφορετικής σου προέρχονται τα πολυμερή.

Ο καθρέφτης του έργου αντικαθίσταται λίγο πριν από την προβλεπόμενη χρήση, ανάλογα με τον τύπο του πάγκου και την οικειότητα καθαρισμού του ρήτορα για τα Αιν.

Σε κάθε περίπτωση είναι απαραίτητη η αντικατάσταση του φίλτρου τουλάχιστον κάθε τέσσερις μήνες.

Το φίλτρο άνθρακα μπορεί να πλυθεί ή να ανανεωθεί.

Αφαιρέστε το φίλτρο από τη συσκευή.

Προσπαθήστε ένα ιατρικό άνθρακα ανά λεπτό και συνοδεύστε το έον απόρροεπίνημα.

Επανασυνδέστε το φίλτρο από τη συσκευή.

Αντικατάσταση λαμπών

Αποσυνδέστε το απορροφητήρα από το ηλεκτρικό ρεύμα.

Προσοχή! Πριν από την τοποθέτηση, βεβαιωθείτε ότι οι είναι κρυές.

Βγάλτε τελείως το φίλτρο.

Βγάλτε την εξωτερική αντλία για να εισέλθετε στον χώρο όπου βρίσκονται οι βαλβίδες.

Απαιτείται να καταχωρηθούν ορισμένα στοιχεία που αναγράφονται στον πίνακα του σκαφού:

Λαμπτήρας	Ioχύς (W)		Βύσμα
	3		E14
Τάση (V)		Διαστάσεις (mm)
230		55 (Mήκος Κέντρου Φωτός)
Κωδικός ILCOS D (σύμφωνα με τον IEC 61231)
DRGSB/C/UB-3/27/1B-230-E14-55

Επανατοποθετήστε τα φίλτρα από τη συσκευή.

Σε περίπτωση που ο φωτισμός δεν λειτουργεί, ελέγξτε για την σωστή τοποθέτηση των λαμπών στις θέσεις τους πριν καλέσετε την τεχνική βοήθεια.
