ELITE 14 PRF0037987B - Köksfläkt ELICA - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	Elica
Modell	ELITE 14 PRF0037987B
Användning	Frånluft (utomhusavluftning) eller filtrering (inomhusrecirkulation)
Antal hastigheter	3 sugsteg
Belysning	LED-lampa 3W, sockel E14
Strömförsörjning	230 V, 50 Hz
Fettfilter	Metall, diskmaskinsäkert
Kolfilter	Aktivt, byte var 4:e månad
Minsta säkerhetsavstånd (elektrisk)	50 cm
Minsta säkerhetsavstånd (gas/blandad)	65 cm
Utvändig rengöring	Fuktig trasa med neutralt rengöringsmedel
Rengöring fettfilter	Varje månad, för hand eller i diskmaskin (kort program, låg temperatur)
Lampbyte	3W E14 glödlampa, åtkomlig efter borttagning av galler
Installationstyp	Inbyggnad i skåp
Diameter avluftningskanal	Väljs enligt anslutningsfläns (medföljer ej)
Säkerhetsanvisningar	Koppla från innan underhåll, flambera inte under fläkten, använd handskar
Reservdelar tillgängliga	Kolfilter, glödlampa, fettfilter
Reparerbarhet	Glödlampa och filter kan bytas av användaren

Vanliga frågor - ELITE 14 PRF0037987B ELICA

Hur installerar jag fläkten i frånluftsversion?

För att installera fläkten i frånluftsversion måste du ansluta den till ett utomhusluftningsrör. Ta bort kolfiltret om det finns. Använd ett avluftningsrör med samma diameter som anslutningsflänsen (medföljer ej). Respektera minsta säkerhetsavstånd: 50 cm för elektrisk spis och 65 cm för gas- eller blandspis.

Hur rengör jag fettfiltret?

Det metalliska fettfiltret ska rengöras en gång i månaden. Du kan tvätta det för hand med ett milt rengöringsmedel eller i diskmaskin på låg temperatur och kort program. Obs: Diskmaskinstvätt kan missfärga filtret men påverkar inte dess effektivitet. För att ta bort det, dra i fjäderhandtaget.

Hur ofta ska kolfiltret bytas?

Det aktiva kolfiltret måste bytas var 4:e månad som mest. Det kan inte rengöras eller återvinnas. Mättnaden beror på användningsfrekvens och hur ofta fettfiltret rengörs. För att byta, ta först bort fettfiltren, klicka sedan fast det nya kolfiltret på varje sida.

Vad gör jag om fläkten inte startar?

Kontrollera först att strömmen är ansluten och att jordfelsbrytaren inte har löst ut. Om fläkten är på men belysningen inte fungerar, kontrollera att lamporna är korrekt isatta. Om problemet kvarstår, kontakta kundservice. Använd inte fläkten utan lampor monterade.

Kan jag använda fläkten utan filter?

Nej, det är absolut nödvändigt att använda fläkten med korrekt monterade filter. För filtreringsversionen är kolfiltret obligatoriskt. För frånluftsversionen måste fettfiltret alltid vara på plats. Använd aldrig fläkten utan monterat galler.

Vad är det minsta avståndet mellan fläkten och spisen?

Minsta avstånd mellan hällen och fläktens lägsta del är 50 cm för elektriska spisar och 65 cm för gas- eller blandspisar. Om spistillverkaren anger ett större avstånd, följ det.

Hur byter jag glödlampan i fläkten?

Koppla först bort apparaten från elnätet. Se till att lamporna är kalla. Ta bort hela lådan, sedan sugfiltrets galler för att komma åt glödlampan. Byt ut den defekta glödlampan mot en ny av typ 3W, sockel E14, spänning 230V (referens ILCOSD DRGSB/C/UB-3/27/1B-230-E14-55). Sätt tillbaka gallret.

Varför låter min fläkt?

Överdrivet ljud kan bero på flera orsaker: smutsiga filter, blockerad eller felaktigt installerad avluftningskanal, eller för många böjar i röret. Se till att rengöra fettfiltret regelbundet och kontrollera att avluftningskanalen är fri. Undvik variationer i rörets tvärsnitt och begränsa antalet böjar.

Kan jag tvätta kolfiltret?

Nej, det aktiva kolfiltret kan inte tvättas eller regenereras. Det måste bytas var 4:e månad. Om du tvättar det förlorar det sina luktfilteregenskaper. Beställ ett reservfilter som passar din modell.

Hur aktiverar jag maxhastigheten?

Fläkten har 3 sugsteg. För att aktivera maxhastigheten, tryck på motsvarande knapp (hastighet 3). Använd forcerad hastighet endast vid stora mängder rök eller ånga. För att minska miljöpåverkan, använd lägsta hastigheten vid normal matlagning och låt fläkten gå några minuter efter tillagning.

BRUKSANVISNING ELITE 14 PRF0037987B ELICA

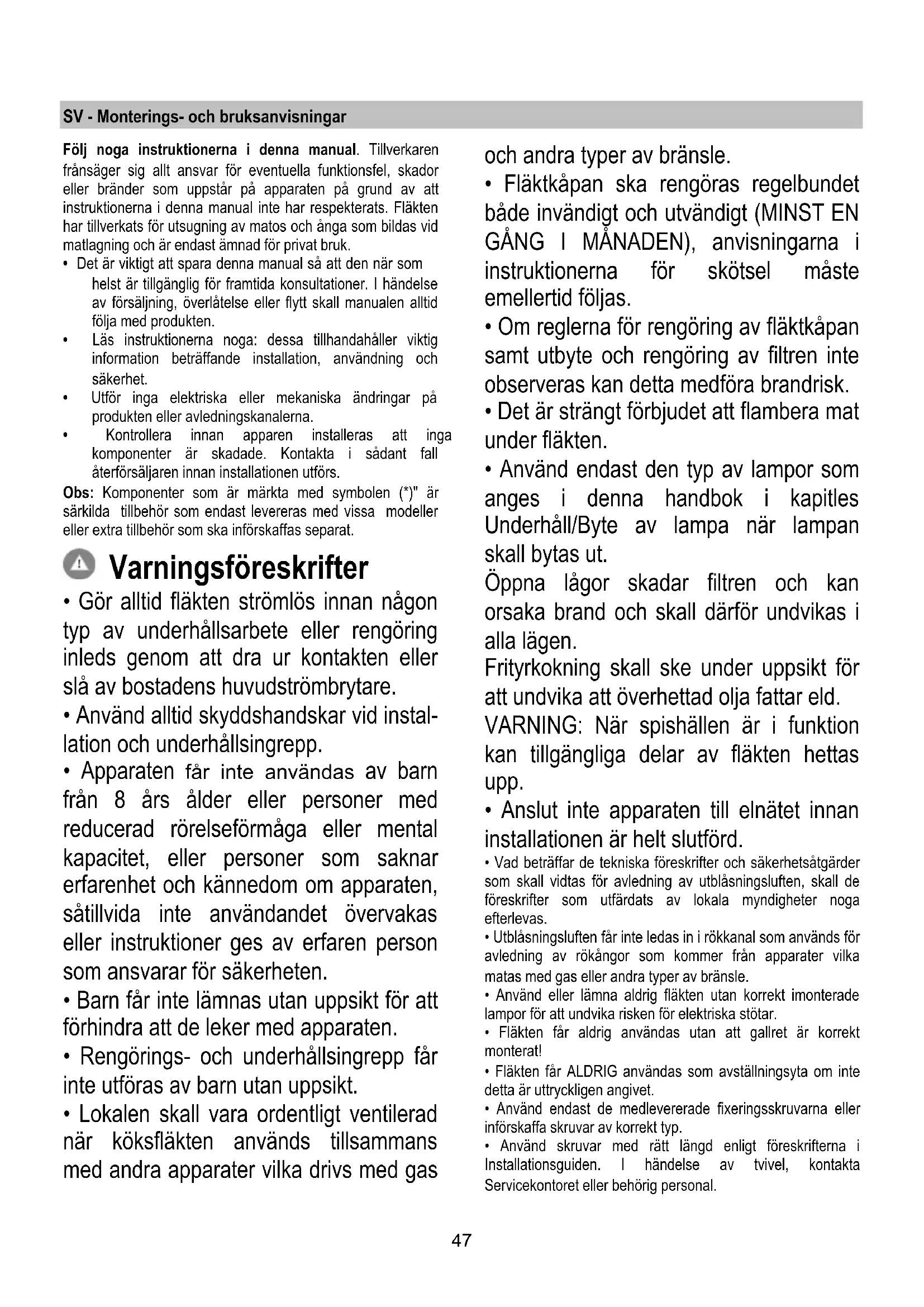

SV Monterings- och bruksanvisningar

SV - Monterings- och bruksanvisningar

Följ noga instruktionerna ienna manual. Tillverkaren fransager sig allt ansvar for eventuella functionsfel, skador erler bränder som uppstar pa apparaten na ground av att instruktionerna ienna manual inte har respekterats. Flakten har tillverkats for utsugning av matos och anga som bildas vid matlagning och ar endast amnad for privat bruk.

• Det är viktigt att sparaenna manual sa att den när som helst ar tillganglig for framtida konsultationer. I handelse av forsäljning, overlätse eller flytt skall manualen alltid folja medprodukten.
• Läs instruktionerna noga: dessa tillhandahäller viktig information beträffande installation, användning och sakerhet.
• Utför inga elektriska eller mekaniskaändringar påprodukten eller avledningskanalerna.
• Kontrollerainnanappareninstallerasattingakomponenterar skadade.Kontakta i sadant fallaterforsaljaren innan installationen utfors.

Obs: Komponenter som ar markta med symbolen () ar sarkilda tillbehör som endast levereras med vissa modeller erler extra tillbehör som ska inforskaffas separat.

Gör alltid fläkten strömlös innan nagontyp av underhällarsarbete eller rengöring inleds genom att dra ur kontakten ellersla av bostadens huvudströmbrytare.
- Använd alltid skyddshandskar vid installation och underhällsingrepp.
- Apparaten fär inte användas av barn frän 8 árs ölder eller personer med reducerad rörelseformåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, sàtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar for sökerheten.
Barn fär inte lämnas utan uppsikt for att forhindra att de leker med apparaten.
- Rengörings- och underhällsingrepp fär inte utforas av barnutan uppsikt.
- Lokalen skall vara ordentligt ventilerad\ när köksfläkten används tillsammans\ med andra apparater vilka drives med gas

och andra typer av bransle.

Fläktkapan ske rengöras regelbundet bade invändigt och utvändigt (MINST EN GÁNG I MANADEN), anvisingarna i instruktionerna für skötsel maste emellertid foljas.
- Om reglerna for rengöring av fläktkåpan samt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk.
- Det ar strängt forbjudet att flambera mat under fläkten.
- Använd endast den typ av lampor som anges ienna handbok i kapitles Underhäll/Byte av lampa nar lampan skall bytas ut.

Öppna lager skadar filtren och kan orsaka brand och skall)darfor undvikas i alla lagen.

Frityrkokning skull ske under uppsikt for att undvika att overhettad olja fattar eld.
WARNING: När spishällen ar i Funktion kan tillgangliga delar av fläkten hettas upp.

• Anslut inte apparaten till elnätet innan installationen ar helt sluförd.

Vad beträffar de tekniiska foreskrifter och sakerhetsåtgärder som skall vidtas for avledning av utblåsningsluften, skall de foreskrifter som utfändats av lokala myndigheter noga afterlevas.
- Utblåsningsluften fär inte ledas in i rökkanal som används for avledning av rökängor somkommen frän apparater vilka matas med gas eller andra typerväbransle.
- Använd aller lamna aldrig fläkten utan korrekt imonerade lampor für att undvika risken für elektriska stötar.
Fläkten fãr aldrig anvandas utan att gallret ar korrekt monterat!
- Fläkten für ALDRIG användas som avständningsyta om inter detta ar uttryckligen angivet.
- Använd endast de medlevererade fixeringsskruvarna eller inforskaffa skruvar av korrekt typ.
- Använd skruvar med rätt langd enligt foreskrifterna i Installationsguiden. I handelse av tvivel, kontakta Servicekontoret eller behörig personal.

WARNING!

• I det fall skruvar och fixeringsanordningar inte installereras enligt dessa instruktioner kan elektriska risker uppsta.
• Använd inte med en separat programmeringsenhet, timer, fjarrkontroll eller nàgon annan anordning, som aktiveras automatiskt.

Denna produit ar märkt enligt EG-direktiv 2012/19/EC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att sakerställa en korrekt kassering avenna produkt bidrar du till att forhindra potentiella, negativa konsekvenser for var miljo och var halsa, som annars kan bl foljden om Produkten inte hanteras på ratt satt.

Symbolen – pa produits, ell er i medfoljande dokumentation, indikerar attenna produit inte far behandlas som vanligt hushallsavfall. Den skall i stallet lamnas in pa en lamplig uppsamlingsplats for atervinning av elektrisk och elektronisk utrusting. Produktien maste kasseras enligt lokala miljobestammelser for avfallshantering.

For mer information om hantering, atervinning och ateranvandning avenna produit, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken dar produits inhandlades.

Apparat utformad, testad och tillverkad i enlighet med:

Sakerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd for en korrekt använding for att minska miljöpáverkan: Satt PÅ fläkten på minsta farten nar du börjar att laga mat och lat den vara på违法犯罪 minuter after att du ar fardig. Oka farten bara om det skulle uppSTA mycket rok och ânga och använd ökad fart bara i extrema fall. Byt ut kolfiltret(en) vid behov for att bevara en god lukt och effektivitet. Rengör fetffiltret vid behov for att bevara fetffiltrets effektivitet. Använd den maximala diametern på ventilationssytemet som indikeras ienna manualen for att forbätra effektiviteten och minimera oljudet.

Användning

Fläkten har tillverkats for att användas som utsugningsversion med utvändig evakuering aller som filternversion med intern Återcirkulation.

Fränluftsversion

Matoset leds ut ur lokalen med hjälp av ett avledningsör som ar fixerat på anslutningsfländen.

WARNING!

Avledningsroret medlevereras inte och skall inforskaffas separat.

Avledningsroret skall ha samma diameter som anslutningsflansen.

WARNING!

I det fall fläkten ar försedd med kolfilter skall dessa tas ur.
Rören och utloppsöppningarna i vöggen med vilka fläkten
skall anslutas bör ha sama diameter som luftutsläppet
(anslutningsflänsen).

! Använd ett sa kort ror som mölligt.
! Röret skall vara sa rakt som möjligt (högsta tillatna vindel pa BOjarna 90^ ).
I. Undvik stora skilnader i forets tvarspittsarea.

Varning! Om fläkten är utrustad med ett kolfilter, skall detta avlågsnas.

Filterrande version

Den utsugna luften avfettas och befrias fran odorer innan den leds ut i lokalen ingen. När flakten anvands medenna version ar det nodvändigt att installerera ett extra aktiv kolfiltersystem.

Varning! Om fläkten inte ar urtrustad med ett kolfilter, skall att sādant bestallas och monteras innan fläkten kan sattas i bruk.

Installation

Minsta tillata n avstand mellan kokkärlens stodyta pa spishallen och koksfloktes underkant ar 50cm om det ar fragan om en elektrisk spis och 65cm om det ar fragan om gasspis ell kombinerad gashall.

Om spishällens instruktioner anger ett större avstand skall delta respekteras.

Elektrisk anslutning

Natspänningen skall motsvara spänningen som anges pa markplaten som sitterinne i flakten. Om flakten ar utrustad med stickkontakt skallenna anslutas till ett uttag som ar lattillgangliet aven after installationen och som uppyller galliande foreskrifter. I det fall flakten saknar stickkontakt direktanslutting till naret),ller om uttaget ar placerat pa en svaratkomlig plats skall en godkand tvapolig strombrytare installeras som garantar er fullkomlig frankoppling fran naret i samband med overspänningsklass lI, i enlighet med installationsbestammelseerna.

VARNING!

Kontrollera innan flaktens krets ansluts med natspanninger at den fungarar korrekt och ar korrekt monterad.

Fläkten ar försedd med en speciell elkabel, kontakta dārfor vart tekiska servicekontor om kabeln skadats.

Montering

Innan installationen pabörjas:

• Kontrollera att den inforskaffade Produkts dimensioner ar lampliga for installationsplatsen.
  Ta ur det/de aktiva kolfiltret/n om sabana ar medlevererade (se aven den harfor gallande paragrafen). Denna /dessa monteras tillbaka endast om flakten skull anyandas som filterversion.
• Kontrollera att inget bifogat material (till exempl päsar med skruvar, garantihandlingar etc.) har placerats innate i fläkten (av transportskal), avlagsna eventuellt och spar.

Denna typ av fläkt skall vara infälld i ett koksskap aller annan typ av stodstruktur.

Funktion

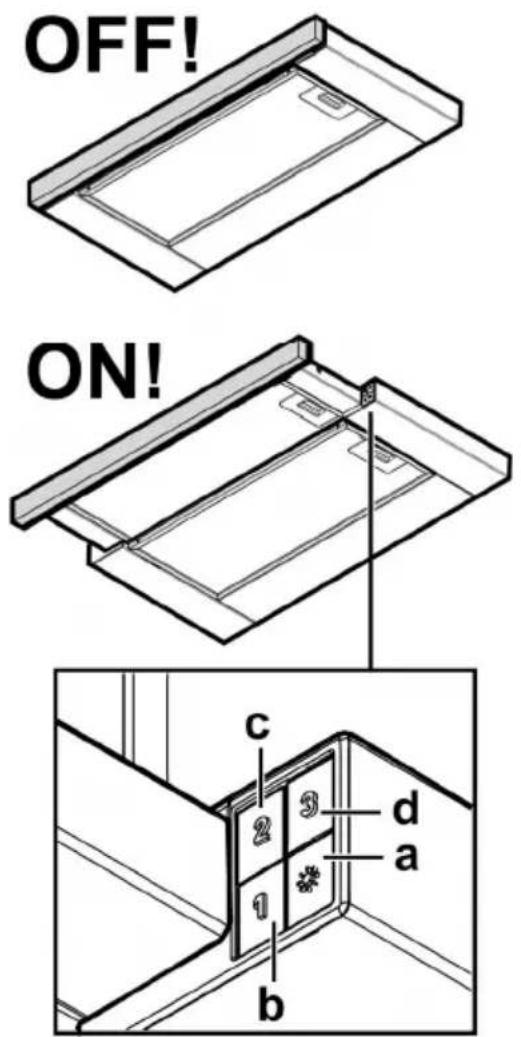

Fläkten ar utrustad med en manöverpanel med en hastighetskontroll och en strombrytare for spishällens belysning.

a. ON/OFF-Strombrytare for belysning.
b. Strömbrytare für OFF/Hastighet 1
c. Val av hastiget 2
d. Val av hastighet 3

Underhäll

Rengöring

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte nagra verktyg eller instrument für rengöringen!

Undvikprodukter som innehaller slipmedel.ANVAND INTE ALKOHOL!

Fettfilter

Fig. 10-21

Detta suger upp fetpartiklar som bildas i samband med matlagningen.

Filtret skall rengöras en gang i帽子en, med ett milt rengöringsmedel, for hand ell er diskmaskin, med lag temperatur och kort program.

Vid tvätt i diskmaskin kan fettfiltret av metall missfãrgas utan att detta på nagot sätt paverkar filtres uppsugningsföma.

När filret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Kolfilter (gäller endast filterversionen)

Fig. 20

Kolfiltret fangar upp obehagiga odörer som uppstär i samband med matlagningen.

Kolfiltret mattas after en mer aller minde lang tidssperiod beroende pa i vilken utstrackning flakten anvands, pa typen av matlagning och hur regelbundet fetffiltren rengors. Det ar under alla handelser nodvändigt att ersatta kolfilterpatronen minst var 4 manad.

Filtret kan INTE rengöras eller Återanvändas.

Avlagsna fetffiltret.

Applicera det laterala kolfliret och haka fast det pa flakten.

Satt tillbaka fettfiltret.

Byte av Lampor

Koppla ur apparaten fran elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidror dem.

Dra ut den utdragbara ladan helt.

Avlagsna utsugningsgallret for att gora lamphuset atkomligt.

Avlagsna den skadade lampan och byt ut den mot en ny (se nedanstäende tabell):

Lampa	Effekt (W)		Fäste
	3		E14
Spanning (V)		Storlek (mm)
230		55 (Längd ljuspunkt)
Kod ILCOS D (överensstämmer med IEC 61231)
DRGSB/C/UB-3/27/1B-230-E14-55

Montera tillbaka gallret.

I det fall belysningen inte fungerar, kontrollera att lamporna ar korrekt iskruvade i sitt sate innan ni kontaktar det tekiska servicekontoret.

Kullfilter (kun med resirkulering av luften)

Fig. 20
