ELITE 14 PRF0037987B - Virtuves nosūcējs ELICA - Bezmaksas lietošanas instrukcija

Produkta veids	Tvaika nosūcējs
Zīmols	Elica
Modelis	ELITE 14 PRF0037987B
Lietošana	Izplūdes (ārējā ventilācija) vai recirkulācijas (iekšējā cirkulācija)
Ātrumu skaits	3 sūkšanas ātrumi
Apgaismojums	LED lampa 3W, E14 ligzda
Barošanas spriegums	230 V, 50 Hz
Tauku filtrs	Metāla, mazgājams trauku mazgājamā mašīnā
Ogļu filtrs	Aktīvais, jāmaina ik pēc 4 mēnešiem
Minimālais drošības attālums (elektriskā)	50 cm
Minimālais drošības attālums (gāze/jaukta)	65 cm
Ārējā tīrīšana	Mitra drāna ar neitrālu mazgāšanas līdzekli
Tauku filtra tīrīšana	Katru mēnesi, ar rokām vai trauku mazgājamā mašīnā (īss cikls, zema temperatūra)
Spuldzes nomaiņa	3W E14 spuldze, pieejama pēc režģa noņemšanas
Uzstādīšanas veids	Iebūvējams mēbelē
Izplūdes kanāla diametrs	Jāizvēlas atbilstoši savienotājflancei (nav iekļauts)
Drošības norādījumi	Pirms apkopes atvienot no elektrotīkla, neizmantot atklātu liesmu zem tvaika nosūcēja, lietot cimdus
Pieejamās rezerves daļas	Ogļu filtrs, spuldze, tauku filtrs
Remontējamība	Spuldzi un filtrus var nomainīt lietotājs

Bieži uzdotie jautājumi - ELITE 14 PRF0037987B ELICA

Kā uzstādīt tvaika nosūcēju kā izplūdes versiju?

Lai uzstādītu tvaika nosūcēju kā izplūdes versiju, tam jāpievieno ārējais izplūdes kanāls. Ja ir ogļu filtrs, noņemiet to. Izmantojiet tāda paša diametra izplūdes cauruli kā savienotājflance (nav iekļauts). Ievērojiet minimālo drošības attālumu: 50 cm elektriskajai plītij un 65 cm gāzes vai jauktai plītij.

Kā tīrīt tauku filtru?

Metāla tauku filtrs jātīra reizi mēnesī. To var mazgāt ar rokām, izmantojot neagresīvu mazgāšanas līdzekli, vai trauku mazgājamā mašīnā zemā temperatūrā un īsā ciklā. Uzmanību: mazgāšana trauku mazgājamā mašīnā var izbalināt filtru, bet neietekmē tā efektivitāti. Lai noņemtu, pavelciet atsperes rokturi.

Cik bieži jāmaina ogļu filtrs?

Aktīvais ogļu filtrs jāmaina maksimums ik pēc 4 mēnešiem. To nevar tīrīt vai atjaunot. Piesātinājums ir atkarīgs no lietošanas biežuma un tauku filtra tīrīšanas regularitātes. Lai nomainītu, vispirms noņemiet tauku filtrus, pēc tam no abām pusēm aizspiediet jauno ogļu filtru.

Ko darīt, ja tvaika nosūcējs neieslēdzas?

Vispirms pārbaudiet, vai strāvas padeve ir pievienota un vai automātiskais slēdzis nav izslēdzies. Ja tvaika nosūcējs ir ieslēgts, bet apgaismojums nedarbojas, pārbaudiet, vai spuldzes ir pareizi ievietotas. Ja problēma joprojām pastāv, sazinieties ar klientu apkalpošanas dienestu. Nelietojiet tvaika nosūcēju bez uzstādītām spuldzēm.

Vai varu lietot tvaika nosūcēju bez filtra?

Nē, tvaika nosūcējs jālieto ar pareizi uzstādītiem filtriem. Recirkulācijas versijā ogļu filtrs ir obligāts. Izplūdes versijā tauku filtram vienmēr jābūt vietā. Nekad nelietojiet tvaika nosūcēju bez uzstādīta režģa.

Kāds ir minimālais attālums starp tvaika nosūcēju un plīti?

Minimālais attālums starp gatavošanas virsmu un tvaika nosūcēja apakšējo daļu ir 50 cm elektriskajām plītīm un 65 cm gāzes vai jauktajām plītīm. Ja plīts ražotājs norāda lielāku attālumu, ievērojiet to.

Kā nomainīt tvaika nosūcēja spuldzi?

Vispirms atvienojiet ierīci no elektrotīkla. Pārliecinieties, ka spuldzes ir atdzisušas. Pilnībā izvelciet atvilktni, pēc tam noņemiet iesūkšanas režģi, lai piekļūtu spuldzei. Nomainiet bojāto spuldzi ar jaunu 3W, E14 ligzda, 230V spriegums (ILCOSD DRGSB/C/UB-3/27/1B-230-E14-55). Uzstādiet režģi atpakaļ.

Kāpēc mans tvaika nosūcējs trokšņo?

Pārmērīgs troksnis var būt vairāku iemeslu dēļ: aizsērējuši filtri, aizsērējis vai nepareizi uzstādīts izplūdes kanāls vai pārāk daudz līkumu caurulē. Regulāri tīriet tauku filtru un pārbaudiet, vai izplūdes kanāls ir brīvs. Izvairieties no caurules šķērsgriezuma izmaiņām un ierobežojiet līkumu skaitu.

Vai varu mazgāt ogļu filtru?

Nē, aktīvais ogļu filtrs nav mazgājams vai atjaunojams. Tas jāmaina ik pēc 4 mēnešiem. Ja to mazgāsiet, tas zaudēs smaku filtrēšanas īpašības. Pasūtiet atbilstošu rezerves filtru savam modelim.

Kā aktivizēt maksimālo ātrumu?

Tvaika nosūcējam ir 3 sūkšanas ātrumi. Lai aktivizētu maksimālo ātrumu, nospiediet atbilstošo pogu (3. ātrums). Paātrināto ātrumu izmantojiet tikai tad, ja ir liels dūmu vai tvaika daudzums. Lai samazinātu ietekmi uz vidi, parastā gatavošanā izmantojiet minimālo ātrumu un ļaujiet tvaika nosūcējam darboties vēl dažas minūtes pēc gatavošanas.

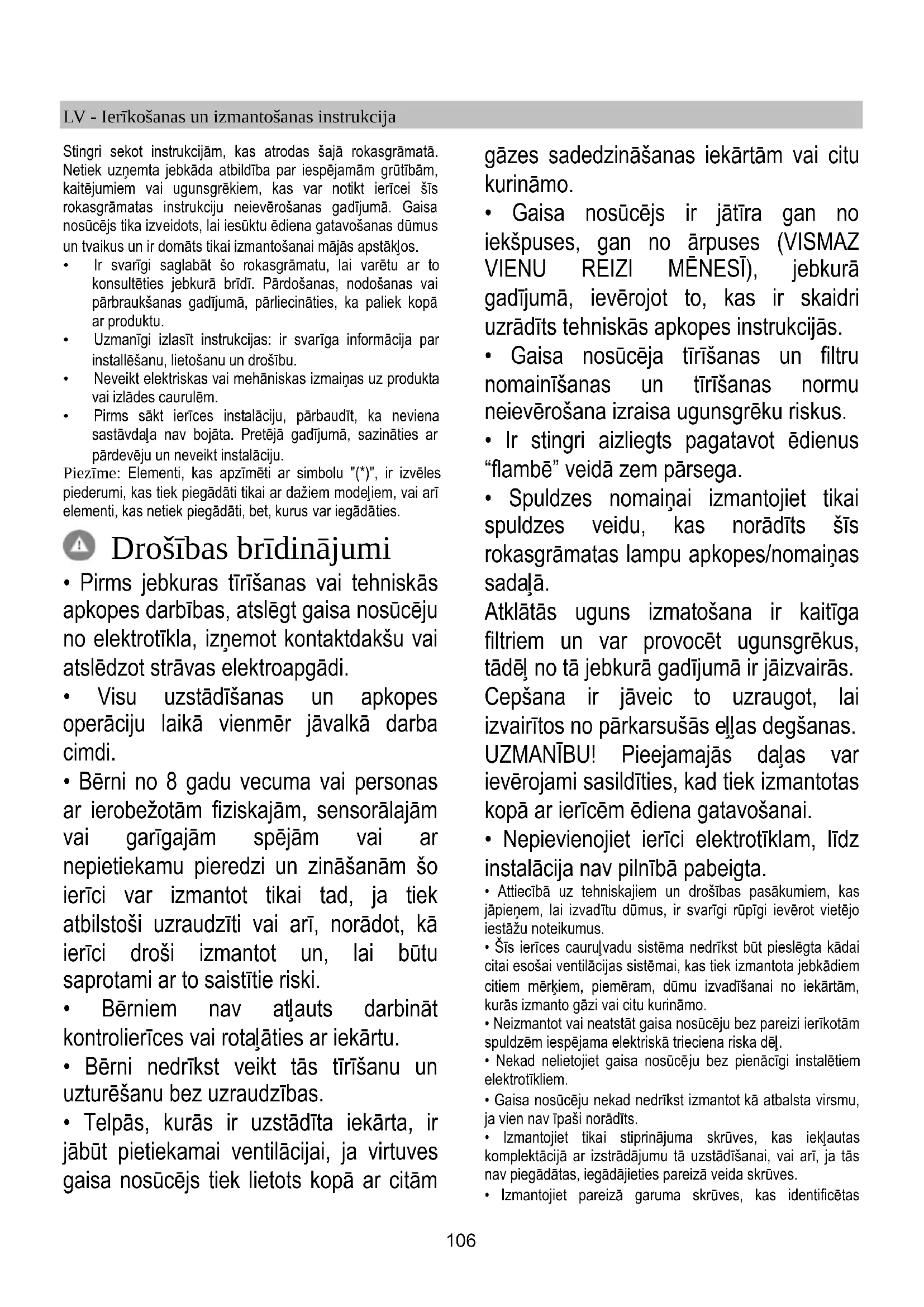

LIETOŠANAS INSTRUKCIJA ELITE 14 PRF0037987B ELICA

Stingri sekot instrukcjam, kas atrodas šajā rokasgrāmata. Netiek uzjemta jebkāda atbildība par iespejamām grūtībām, kaitejumiem vai ugunsgrekiem, kas var notikt icercei sīs rokasgrāmatas instrukciju neieverosanas gadijuma. Gaisa nosücejs tika izveidots, laï iesūktu ediena gatavošanas dumus un tvaikus un ir domats tikai izmantošanai majās apstaklos.

• Ir svarigi saglabat so rokasgramatu, lui varetu ar to konsultéties jebkura brdi. Pardosanas, nodosanas vai pbarbrauksanas gadijuma, parliecinaties, ka paliek kopar produktu.
  Uzmanigi izlasit instrukcijas: ir svariga informacija par installesanu, lietoansan undrosibu.
• Neveikt elektriskas vai mehaniskas izmainas uz produkta vai izlades caurlem.
• Pirms sakt ierices instalaciju, parbaudit, ka neviena sastavdala nav bojata. Preteja gadijumā, szināties ar pardeveju un neveikt instalaciju.

Piezime: Elementi, kas apzimeti ar simbolu (^*) ,ir izveles piederumi, kas tiek piegadati tikai ar daziem modeliem, vai ari elementi, kas netiek piegadati, bet, kurus var iegadaties.

Drosibas bridinajumi

• Pirms jebkuras tirišanas vai tehniskas apkopes darbības, atslęgt gaisa nosuceju no elektrotíkla, iznemot kontaktdaksu vai atslédzot strāvas elektroapgādi.
• Visu uzstādīsanas un apkopes operaciju laikā vienmēr jāvalkā darba cimdi.
• Běrni no 8 gadu vecuma vai personas ar ierobežotām fiziskajām, sensorālajām vai garīgajām spejām vai ar nepietiekamu pieredzi un zinašanām šo ierici var izmantot tikai tad, ja tiek atbilstosi uzraudzīti vai ari, norādot, kā ierici droši izmantot un, lai butu saprotami ar to saistītie riski.
• Berniem nav atlauts darbinat kontrolierices vai rotalaties ar iekartu.
• Berni nadrikst veikt tās tirīsanu un uzturešanu bez uzraudzības.
• Telpas, kuras ir uzstadita iekarta, ir jabut pietiekamai ventilacijai, ja virtuves gaisa nosucejs tiek lietots kopar citam

gazes sadedzināsanas iekartam vai citu kurinamo.

Gaisa nosucejs ir jatira gan no iekspuses, gan no arpuses (VISMAZ VIENU REIZI MENESI), jebkura gadijumā, ieverojot to, kas ir skaidri uzradits tehniskās apkopes instrukcjjas.
Gaisa nosuceja tirisanas un filtrunomainisanas un tirisanasonmu neieverosana izraisa ugunsgreku riskus.
- Ir stingri aizliegts pagatavot edienus "flambē" veidā zem pārsega.
Spuldzes nomai nian izmantojiet tikaispuldzes veidu, kas noradits sIsrokasgramatas lampu apkopes/nomainasada.

Atklatas uguns izmatosana ir kaitiga filtriem un var provocet ugunsgrekus, tadel no ta jebkura gadijumā ir jaizvairas. Cepšana ir javeic to uzraugot, lai izvairitos no PARKARSAS ellas degsanas. UZMANIBU! Pieejamajas dalas var ieverojami sasildities, kad tiek izmantotas kopā ar iericem ediena gatavosanai.

• Nepievienojiet ierici elektrotiklam, lidz instalacija nav pilinibā pabeigta.

• Attiecībā uz tehniskajiem un drośibas pasākumiem, kas japienem, lai izvaditu dumus, ir svarīgī rūpīgi ieverot viētējo iestāzu noteikumus.

• Sis ierices caurulyadu sistemas nedrikst but pieslegta kadai citai esosai ventilacijas sistemai, kas tiek izmantota jebkadiem citiem merkiem, piemeram, dumu izvadisanai no iekatam, kuras izmanto gazi vai citu kurinamo.
• Neizmantot vai neatstāt gaisa nosucēju bez pareizi ierikotam spuldzēm ispeiama elektriskā trieciena riska del.
• Nekad neliotojiet gaisa nosuceju bez pienacigi instalatiem elektrotikliem.
  Gaisa nosucju nekad nedrikst izmantot ka atbalsta virsmu, ia vien nav ipasi noradils.
• Izmantojiet tikai stiprinajuma skruves, kas iekjautas komplektacija ar izstradajumu ta uzstadisanai, vai ari, ja tas nav piegadatas, jegadaijieties pareizā veida skruves.
• Izmantoijet pareizā garuma skruyes, kas identificētas

Uzstādīsanas rokasgrāmata.

• Saibu gadijumā sazinieties ar pilnvarotu servisa palidzības centru vai lidzīgu kvalificētu personu.

UZMANIBU!

• Nespeja uzstadit skruves vai stiprinajuma ieri saskaña ar siem noradjumiem, var izraisit elektriska apdraudejuma risku.
• Nelietojiet kopa ar atsevišku programmētāju, taimeri, tālvadības puli vai jebkuru citu ierīci, kas ieslēzas automatīski.

Štierice atbilst Eiropas Direktivai 2012/19/EC, Waste Electrical And Electronic Equipment (WEEE). Pärliecinoties, vai sis produits tiek izmests arā pareizā veidā, izmantotajs vecina izvairisanos no negativajam sekām apkartējai videi un veselibai.

Simbols uz produkta vai uz pievienotas dokumetacijas nozime, ka ar so produktu nav jarikojas, ka majas atkritumam, bet tas ir janogadā uz tam domatu savakşanas puncttu, kur atkartoti izlieto elektriskas un elektroniskas icerces. Tas ir jazmet, respektjot vieteos likumus, kas attiecas uz atkritumu aizvaksanu. Pec papildus informacijas par produkta izmantošanu, apstradi un atkartotu izlietošanu, ir jagriežas vietēja iestāde ,kas nodarbojas ar attieigo jautajumu, atkritumu atkartotas izlietošanas servisu, vai uz veikalu, kur produits tika igadats.

Ierice ir izstradata, parbaudita un ražota atbilstoši Šādām prasībām.

Drosb: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Veiktspēja: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Pareizas lietoñas ieteikumi, lai samazinatu ietekmi uz vidi. lesledziet nosucéju ar minimão atrumu, kad sakat gatavosanu un atstajiet to ieslgtu pares minutes pec tam, kad gatavosana ir pabeigta. Palieliniet atrumu tikai tad, ja ir liels daudzums dmu un tvaiku, un izmantojiet palielinato atrumu (-us) tikai arkarteos gadijumos. Nomainiet ogles filtru (-s), ja nepiecesams, lai uzturetu labu smaku samazinasanas efektiviti. Notiriet tauku filtru (-s), ja nepiecesams, lai uzturetu labu tauku filtrafefektivati. Izmantojiet vedinasanas sistemas maksimalo diametu, kas noradits saja rokasgramata, lai uzlabotu efektivati un samazinatu troksni.

Izmantošana

Gaisa nosucejs ir veidots, lai to izmantotu iesuksanas versija ar evakuaciju uz arpusi vai filtresanas versija ar ieksejo recirkulaciju.

lesuksanas versija

Tvaiki tiek izvaditi uz arpusi, caur izvadijanas cauruli, kas ir piefiksets pie atloksavienojuma.

UZMANIBU!

Izvadišanas curule diametram ir jabut vienlidztigam ar savienošanas gredzena diametu.

UZMANIBUI!

Ja gaisa nosucejam ir oglu filtri, tiem ir jabut nonemtiem.

Pievienot gaisa nosucju pie izvadijanas sienas caurulem un atverumiem ar diametru, kas ir vienads gaisa izejas diametram (savienosanas atloks).

I! Izmantot garu cauruli, pec iespejas mazaku.
! Izmantot cauruli ar pec iespejas mazak locjumiem (locjuma maksimalais lenkis: 90^
I Izvairities no curules diametra straujam izmainam.

Uzmanibu! Ja gaisa nosucejam ir ogles filtrs, tam ir jabut nonemtam

Filtrejosaversija

lesuktais gaiss tiek attaukots un deodorets pirms ta nosutisanas telpa. Lai izmantotu gaisa nosuceju saja versija, ir nepieciesams ierikot papildus filtresanas sistemu uz aktivo oglu pamata.

Uzmanibu! Ja gaisa nosucejam nav ogles filtra, tam ir jabut pasutitam un ierikotam pirms izmantošanas.

Ierikošana

Minimalam attalumam starp plits virsmu, kur tiek novietoti tilpumi un viszemakas gaisa nosuceja dalas nav jabut mazakam par 50cm elektriskas plits gadijumā un 65cm gazes un kombinetas virtuves gadijumā.

Gadijumā, ja ierikosanas instrukcjjas gazes icercei tiek precizets lielaks attalums, ir nepieciesams to ieverot.

Elektriskā pieslēgsana

Tikla spriegumam ir jaatbilst spriegumam, kurš ir atzimëts uz ipasas etiketes, kura atrodas gaisa nosüceja iekspuse. Ja nosücejam ir kontaktdaksa, pievienot to Rozetei, kura atbilst pastavosiem likumiem un atrodas pieejama zona arī pec instalësanas.

Ja gaisa nosucejam nav kontaktdaksgas (tie sa piesegsana pie elektriskas sistemas) vai ari kontaktdaksa neatrodas pieejama zona, ari pec installesanas, pielietot normam atbilsto busbipolaru sledzi, kur snodrosina pilnu atslsgsanu no tikla sprieguma, parslodzes kategorijas lll nosacijumos, saska anierikosanas likumiem.

UZMANIBU!

pirms pieslegt gaisa nosucejau pie tikla barosanas un pirms pbaraudit ta pareizu darbosanos, vienmer parbaudit ka tikla kabelis ir ierkots pareizi.

Gaisa nosucejam ir ipasa barosanas caurule; caurules bojasanas gadijumā, pieprasit to tehniskas apskalposanas servisam.

lerikosana

Pirms uzsakt ierikosanu:

• Parbaudit vai iegadatajam produktam ir piemeroi izmeri izveletaij ierikosanas zonai.
• Nonemt aktivas ogles filtru/s, ja tadi ir piegadati ar ierieci (skat. attieci gu paragrafu). Tam/tiem ir jabut montetam/tiem atpakal, tikai ja Jus velties izmantot qaisa nosuciu filtracijas versiia.
• Pärbaudit vai gaisa nosücejā nav (transportesanas del) pievienotu detalu (piem., maisini ar skruvēm, garantijas utt), gadijumā, ja tas tā ir, tie ir jaiznem un jasaglabā.

Sim gaisa nosuceja tipam ir jabut ivietotam plauktā vai citā balstā.

Darbošanās

izmantot taustus, kuri atrodas uz nosucceja prieksdalas lai ieslgtu gaismas un iesuksanas motoru.

a. Gaismas sledzis ON/OFF.
b. Sledzis OFF/atrums 1
c. Atruma 2 izvele
d. Atruma 3 izvele

Tehniskā apkalpošana

Tirišana

Tirisanai ir jazmanto TIKAI mitrs audums, kurs ir samitrnats ar neitraliem skidriem mazgasanas lidzekliem. NELIETOT TIRISANAI RIKUS VAINSTRUMENTUS!

Neizmantot jebkuru abrazivus saturosu Produktu.

NEIZMANTOT ALKOHOLU!

Prettauku filtrs

Attels 10-21

Notur tauku daljinas, kasiek veidotas no ediana pagatavošanas.

Prettauku filtram ir jabut tiritam katru menesi, ar neagresiviem lidzekliem, manuali vai trauku mazgajama masina, pie zemas temperaturas un izmantojot iso ciklu. Ja tas tiek mazgats trauku mazgajama masina, prettauku filtra metala detalias var klut nespodras, bet jbkura gadijumato spejas nemainas

Lai nonemtu tauku filtru, ir javelk deblokeesan atsperes rokturis.

Aktivo oglu filtrs (Tikai Versijai ar Filtru)

Attels 20

Notur nepatikamas smarzas, kuras veidojas no ediana gatavosanas.

Ogles filtra piesatinasana notiek pec vairak vai mazak ilgas izmantoanas, atkaribā no virtuves veida un tauku filtru tiriñanas biežuma. Jebkura gadijumā, ir nepieciesams nomainit kartridzu katru ceturto menesi.

Uzmanibu! Pirms pieskarties spuldzēm, parliecināties, ka tās ir aukstas.

Lampa	Jauda (W)		Stiprinājums
	3		E14
Spriegums (V)		Izmērs (mm)
230		55 (Centrālās gaismas garums)
Kods ILCOS D (saskaṇā ar IEC 61231)
DRGSB/C/UB-3/27/1B-230-E14-55

Novietot atpakal rezgi.

Ja apgaismojums nedarbojas, pārbaudīt, vai spuldze ir pareizi ievietota, pirms griezties pie tehniskā servisa.
